异步电机绕组的接线
简述三相异步电动机的三种启动方法
简述三相异步电动机的三种启动方法三相异步电动机是一种常用的电动机类型，广泛应用于各个领域。
它的启动方法有三种，分别是直接启动、自耦启动和星角启动。
直接启动是最简单、最常用的三相异步电动机启动方法。
它通过将电动机的三个绕组直接与电源相连，将电动机接通电源后，即可启动。
这种启动方法操作简便，成本较低，但启动电流较大，容易产生电网冲击。
因此，在较大功率的电动机中，直接启动的使用范围有限。
自耦启动是一种较为常见的三相异步电动机启动方法。
它通过在电动机的主绕组上并联一个自耦变压器，使电动机在启动时得到较低的起始电流。
自耦变压器的原理是利用变压器的自感和互感作用，将电动机的起始电流减小到合理范围内，以避免对电网产生冲击。
自耦启动相较于直接启动，虽然增加了自耦变压器的成本，但可以起到节约能源的作用。
星角启动是一种适用于较大功率的三相异步电动机启动方法。
它通过将电动机的主绕组与电源通过星角切换器连接，使电动机在启动时得到较低的起始电流。
星角切换器的原理是通过切换电动机绕组的接线方式，将电动机从星形连接切换为三角形连接，从而减小电动机的起始电流。
星角启动的优点是启动电流小，对电网的影响较小，适用于较大功率的电动机。
但相对于直接启动和自耦启动，星角启动的成本较高。
直接启动、自耦启动和星角启动是三相异步电动机的三种常用启动方法。
在选择启动方法时，需要根据具体情况考虑电动机的功率、电网的稳定性和成本等因素。
直接启动适用于小功率的电动机，操作简便成本低；自耦启动可以减小起动电流，节约能源；星角启动适用于较大功率的电动机，起动电流小。
根据不同的需求，选择合适的启动方法，可以提高电动机的工作效率和使用寿命，同时保护电网的稳定运行。
绕线转子异步电动机起动控制线路
一般采用三相绕线式异步电动机转子绕组串电阻
启动控制系统。
传统继电器控制的行车串电阻降压启动
电源开关
热继电器 停止按钮 启动按钮
切除第三组电 阻R3接触器
电源接触器
切除第一组电 阻R1接触器
切除第二组电 阻R2接触器
为了限制启动电流，电路用3个时间继电器KT1、KT2、KT3 分别控制3个接触器KM1、KM2、KM3按顺序依次吸合，自动切除转 子绕组中的三级电阻。串接在三相转子绕组中的起动电阻，一般 都接成星形接线。在起动前，起动电阻全部接入电路，在起动过 程中，起动电阻被逐步地短接。 KM1、KM2和KM3 3个常闭辅助触 头与启动按钮SB1串接的作用 保证电动机在转子绕组中接入全部启动电阻的条件 下才能启动，如果接触器KM1、KM2、KM3中任何一个触头 因熔焊或机械故障没有释放恢复闭合时，电动机M就不能 接通电源直接启动。
按下停止按钮SB1，KM、KM3失电，电机停转。
传统继电器控制的行车串电阻降压启动
传统继电器控
三相绕线式异步电动机可以通过滑环在转子 绕组回路串入适当的电阻来限制启动电流，增大 启动转矩。因此，重载启动要求启动转矩大的设 备如桥式起重机、卷扬机、龙门吊车等生产机械 常使用三相绕线式异步电动机。
制的行车串电
阻降压启动
对启动控制频繁，启动转矩要求大的场所，
传统继电器控制的绕线式电机串电阻启动
XXXXX 传统继电器控制的行车串电阻降压启动
三相鼠笼式异步电动机存在 异步电动机的转子绕组， 除了笼形以外还有绕线转 子式，故称绕线转子异步 电动机。 启动电流大、启动转矩不大 的缺点，只能用于空载或轻 载启动。
一、绕线式电机串电阻启动
合上电源开关QS，按下起动按钮SB2，接触器KM线圈通电并 自锁，KT1同时通电，KT1常开触头延时闭合，接触器KM1通电动作， 使转子回路中KM1常开触头闭合，切除第一级起动电阻 R1，同时使 KT2通电，KT2常开触头延时闭合，KM2通电动作，切除第二级起动电 阻R2，同时使KT3通电，KT3常开触头延时闭合，KM3通电并自锁，切 除第三级起动电阻R3，KM3的另一副常闭触点断开，使KT1线圈失电， 进而KT1的常开触头瞬时断开，使KM1、KT2、KM2、KT3依次断电子释 放，恢复原位。只有接触器KM3保持工作状态，电动机的起动过程结 束，进行正常运转。

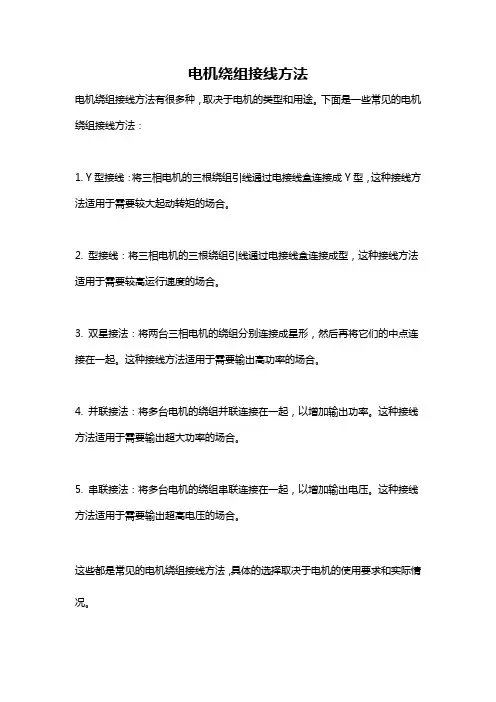

电机绕组接线方法
电机绕组接线方法
电机绕组接线方法有很多种，取决于电机的类型和用途。
下面是一些常见的电机绕组接线方法：
1. Y型接线：将三相电机的三根绕组引线通过电接线盒连接成Y型，这种接线方法适用于需要较大起动转矩的场合。
2. 型接线：将三相电机的三根绕组引线通过电接线盒连接成型，这种接线方法适用于需要较高运行速度的场合。
3. 双星接法：将两台三相电机的绕组分别连接成星形，然后再将它们的中点连接在一起。
这种接线方法适用于需要输出高功率的场合。
4. 并联接法：将多台电机的绕组并联连接在一起，以增加输出功率。
这种接线方法适用于需要输出超大功率的场合。
5. 串联接法：将多台电机的绕组串联连接在一起，以增加输出电压。
这种接线方法适用于需要输出超高电压的场合。
这些都是常见的电机绕组接线方法，具体的选择取决于电机的使用要求和实际情况。
三相笼型异步电动机的基本控制线路
（1）速度控制一 电动机单向反接制动
SB1
n>
KM1
KM2
限流 电阻
KM2
KV
KM2 SB2
R
SB1
KM1
KM1
KM1
KM2
起动：KM1通电→电机正转
→速度继电器（KV）常开触 头闭合。 停车，按SB1→KM1断电→ KM2通电→开始反接制动→当 电机的速度接近零时→ KV打 开→电机停→反接制动结束。
FU 正转触点
KMF KMR
KMF SBR
KMR
反转按钮
反转触点 SB1 M 3~
KMR
反转接触器 正转
操作过程： SBF
停车 SBR
KH
反转
该电路必须先停车才能由正转到反转或由 反转到正转。SBF和SBR不能同时按下，
否则会造成短路！
电机的正反转控制— 加互锁
通电
SB1
KMR SBF KMF KH
SB2
设计步骤：
(1)根据动作顺序 设计控制电路。
KMAF ST3 ST2 KMBR KMAF ST1 KMAR ST4 KMAR KMBF ST4 KMBR
A正转 12
B反转 34
A反转 21
(2)检查有无互锁。 (3)检查能否正确 启动 、停车。
ST1
KMBR
ST3
KMBF
B正转 43
KMBF
动作过程 1、正转和制动 起动：按SB2→KM1通电自锁→电动机M正转。 停止：按SB1→断电复位→KM2通电→制动开始 →转速n接近零时，速度继电器KS1常开触点打开 →KM2断电，反接制动结束。 2、反转和制动 起动：按SB3→KM2通电自锁→电动机M反转。 停止：按SB1→断电复位→KM1通电→制动开始 →转速n接近零时，速度继电器KS2常开触点打开 →KM1断电，反接制动结束。
三相异步电动机启动控制原理及接线图
三相异步电动机启动控制原理图1•三相异步电动机的点动控制fPVJZ _ _FUJ1 . O 空□ □ODD I 1SB点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。
所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。
典型的三相异步电动机的点动控制电气原理图如图3-1（a）所示。
点动正转控制线路是由转换开关QS熔断器FU启动按钮SB接触器KM及电动机M组成。
其中以转换开关QS乍电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。
点动控制原理：当电动机需要点动时，先合上转换开关QS此时电动机M尚未接通电源。
按下启动按钮SB接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。
2. 三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1,在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。
接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。
它主要由按钮开关SB （起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。
欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。
“欠压保护”是指当线 路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一 种保护。
因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而 使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即 电动机接通电源但不转动）的现象，以致损坏电动机。
电机星三角型启动方式调试方法
电机星三角型启动方式调试方法“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～电机“星形转三角形启动”方式调试方法一、首先认识电机的星形、三角形接法普通三相异步电机共有三相绕组，一般标识为“U1-U2”、“V1-V2”、“W1-W2”，异步电机有两种接线方式，一种是星形接法，一种是三角形接法，具体连接方式见下图:星形、三角形接法图解电机星形接法现场图电机三角形接法现场图“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～电机采用星形接法时，线圈电压为220V，运行电流为相电流，较小; 电机采用三角形接法时，线圈电压为380V，运行电流为相电流的根号三倍，较大。
电机从静止起动时，星形接法的起动转矩仅是三角形接法的一半，起动电流仅仅是三角形起动的三分之一左右;三角形接法起动时起动电流是额定电流的4,7倍，但是起动转矩大。
二、大电机的“星—三角”起动方式大功率电机正常运行时一般采用三角形接法，但由于大电机三角形直接起动时起动电流大(达额定电流的4,7倍)，对电机、电气开关，甚至电网都有冲击。
因此，为避免大电机三角形“硬”启动的起动电流的冲击，大电机一般采用“软”起动方式——如“星—三角”起动、软启动器起动、变频器起动等。
1、下面首先介绍何谓“星—三角”起动方式:所谓“星—三角”起动是指利用电机的控制电路中接触器的切换，改变电机的接线方式，首先使电机以“星形接线方式”从静止起动，电机起动并旋转一定时间后，使用时间继电器将控制电路切换至“三角形接线方式”相对平稳地进入正常运行的启动方法。
“星—三角”起动控制方式电气原理图见PDF附件《星三角启动控制回路图》。
“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～“星—三角”起动控制方式控制柜端子侧及电机侧连接如下图所示:控制柜端子连接【连接两根三芯电缆】电机接线盒连接【无短接片～】注意:电机接线盒内短接片需全部拆除，否则会相间短路～ 2、“星—三角”起动方式的调试方法:1)首先检查控制柜端子侧和电机接线盒内电缆连接是否正确※ A1/ B1/ C1接UI/ V1/ W1;A2/ B2/ C2接W2/ U2/ V2;※ 电机接线盒短接片是否已全部拆除2)接着调试星形起动的电机旋转方向是否正确※ 将控制切换至三角形接线方式的延时时间继电器的延时时间调大，使手动点动电机起动查看星形电机运转方向时有足够时间; ※ 手动方式点动电机，查看电机星形起动运转方向是否正确: 如果方向正确，无需换线;如果方向错误，则交换端子A1、B1、C1上的(或者电机接线盒中U1、V1、W1接线柱上的)任意两根电缆。
