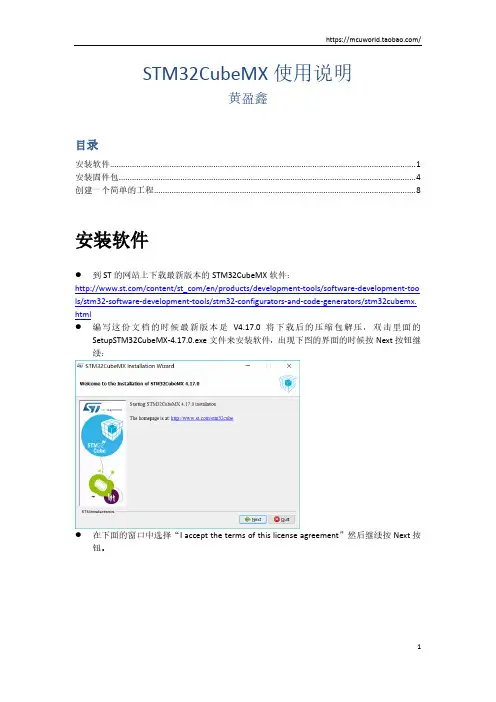

STM32CubeMX使用说明黄盈鑫目录安装软件 (1)安装固件包 (4)创建一个简单的工程 (8)安装软件●到ST的网站上下载最新版本的STM32CubeMX软件:/content/st_com/en/products/development-tools/software-development-too ls/stm32-software-development-tools/stm32-configurators-and-code-generators/stm32cubemx. html●编写这份文档的时候最新版本是V4.17.0将下载后的压缩包解压,双击里面的SetupSTM32CubeMX-4.17.0.exe文件来安装软件,出现下图的界面的时候按Next按钮继续:●在下面的窗口中选择“I accept the terms of this license agreement”然后继续按Next按钮。

●下一个出现的窗口是选择软件安装的路径,默认安装路径是C:\Program Files(x86)\STMicroelectronics\STM32Cube\STM32CubeMX,可以根据实际需要选择别的路径,本次安装在D盘相同的路径上。

●按Next按钮后弹出一个确认窗口,按确定键确定。

●接着弹出下图的配置窗口,按原来默认的配置,按Next键继续。

●安装完后,按Next键继续。

●按Done键关闭下面的窗口,完成所有的安装。

安装固件包●点击桌面上的STM32CubeMX图标运行软件。

●先修改软件包的安装路径,点击help菜单选“Updater Settings”选项。

●软件包默认安装在C:/Users/XIN/STM32Cube/Repository/目录下,STM32Cube软件包比较大可以点击Browse按键修改安装的路径。

●修改完软件包的安装路径后开始安装STM32Cube软件包,点击help菜单选“Install newsoftware and/or firmware packages”选项。

《STM32单片机仿真开发实例》教学课件 1.4 STM32的开发方式

《STM32单片机仿真开发实例》教学课件 1.4  STM32的开发方式

硬件实物调试
软件仿真模拟
利用Flash Loader Demonstrator将程序下载
至单片机Flash ROM
利用Proteus仿真模拟
1.4.2 STM32CubeIDE简介
STM32CubeIDE是ST官方在2019年推出的STM32专用IDE。 STM32CubeIDE由原先两个工具软件整合而成:一个是ST公司在2016年推出的图 形化配置工具STM32CubeMX,;另一个是ST公司在2017年从Atollic收购的ARM编 程工具TrueSTUDIO,其主要功能是用于编写STM32程序代码。
1.4 STM32的程序开发方式
知识目标: 了解STM32的程序开发流程,了解与STM32程序开发相关的软件与硬件
知识。
1.4.1 STM32程序开发流程概述
利用STM32CubeIDE的图 形化配置工具生成工程目录
与初始化代码
利用STM32CubeIDE的代 码编辑工具编写程序并生成
HEX文件
STM32电路仿真软件采用了来自英国Labcenter公司出品的EDA工具Proteus,2016 年末Proteus 8.6中开始增加对STM32的支持,推荐使用Proteus 8.15及以上版本。
To be continued...

1.4.3 硬件实物调试简介
STM32可以通过ISP、ST-LINK、J-LINK三种途径下载程序,本课程主要介绍第一 种程序下载方式——ISP方式。该方式需要用到ST免费提供的Flash Loader
Demonstrator工具,并且需要在IDE中设定生成HEX文件(默认不生成HEX文件)。
1.4.4 软件仿真模拟简介

STM32MCUIAP例程跳转到APP代码简要分析

STM32MCUIAP例程跳转到APP代码简要分析

STM32MCUIAP例程跳转到APP代码简要分析STM32 MCU IAP 例程跳转到APP 代码简要分析问题问题::有客户在初次使用STM32 MCU IAP 的例程的,可能会对跳转到APP 部分的函数的实现产生疑问 :问题1:JumpAddress 地址为什么指向APPLICATION_ADDRESS + 4 ;MSP 主堆栈指针为什么指向APPLICATION_ADDRESS ;问题2:为什么需要做以下判断 :if (((*(__IO uint32_t*)APPLICATION_ADDRESS) & 0x2FFE0000 ) == 0x20000000){}此Tips 对于这两个个问题做简要分析.进行所以说主要代码如下 : /* Test if user code is programmed starting from address "APPLICATION_ADDRESS" */if (((*(__IO uint32_t*)APPLICATION_ADDRESS) & 0x2FFE0000 ) == 0x20000000){/* Jump to user application */JumpAddress = *(__IO uint32_t*) (APPLICATION_ADDRESS + 4);Jump_To_Application = (pFunction) JumpAddress;/* Initialize user application's Stack Pointer */__set_MSP(*(__IO uint32_t*) APPLICATION_ADDRESS);Jump_To_Application();}调研调研::问题1分析 :从startup_stm32f4xx.s 中的启动代码可以看出:程序开始第一条指令地址为CSTACK ,第二条指令地址为复位指令 ,参考代码中的红色部分(蓝色为注释);EXTERN __iar_program_startEXTERN SystemInitPUBLIC __vector_tableDATA__vector_tableDCD sfe(CSTACK) ; APPLICATION_ADDRESSDCD Reset_Handler ; Reset Handler ; APPLICATION_ADDRESS + 4DCD NMI_Handler ; NMI HandlerDCD HardFault_Handler ; Hard Fault HandlerDCD MemManage_Handler ; MPU Fault HandlerDCD BusFault_Handler ; Bus Fault HandlerDCD UsageFault_Handler ; Usage Fault HandlerDCD 0 ; ReservedDCD 0 ; ReservedDCD 0 ; ReservedDCD 0 ; ReservedDCD SVC_Handler ; SVCall HandlerDCD DebugMon_Handler ; Debug Monitor HandlerDCD 0 ; ReservedDCD PendSV_Handler ; PendSV HandlerDCD SysTick_Handler ; SysTick Handler当程序启动时首先要执行复位程序,因此JumpAddress地址指向复位指令地址(即APPLICATION_ADDRESS + 4) ;MSP对应的是主堆栈指针,指向CSTACK地址(即APPLICATION_ADDRESS).问题2分析 :ApplicationAddress存放的是程序的主堆栈地址,CSTACK堆栈地址指向RAM,而RAM的起始地址是0x20000000;因此上面的判断语句执行:判断用户代码的堆栈地址是否落在:0x20000000~0x2001ffff区间中,这个区间的大小为128K.例程中使用芯片RAM=128K,因此做上面的判断;如果芯片RAM比128K大的话,可以在此判断语句做调整.结论 :结论以上分析可以看出,程序跳转部分的设计与APP启动代码和芯片RAM的大小有关系;移植和调试时需加以注意.处理 :处理。

STM32CubeMX+FreeRTOS学习[1] 任务的创建(Lu)

写在前面的话本系列笔记一共七篇,是我个人学习FreeRTOS的实验笔记。

学习过程中写笔记有几个好处:一是可以加深自己对FreeRTOS的理解;二是使学习更有成就感。

笔记可以作为自己学习进步和知识储备的凭证,当然没人去查,关键是自己真的从中有更多的收获。

在开始学习FreeRTOS时,我就已经计划写成笔记并上传带百度文库,希望对初学者有所帮助。

因为我的学习历程也非常依赖网络资源。

本人在学习FreeRTOS之前,已经学过μC/OS II,也上传了几篇学习笔记。

这两个系统非常相似,都是开源的RTOS,但是一个是免费的,另一个是收费的。

笔记的主要内容就是学习FreeRTOS的各种通讯机制。

笔记的结构非常简单,就是通过简单的实例,演示FreeRTOS的各种通讯机制的使用方法。

跟随本笔记学习完,能够做到以下几点即可:1.了解FreeRTOS程序的基本架构;2.能够理解和应用信号量、消息队列、邮箱队列等相关知识。

特别说明:本笔记以STM32为平台,任何STM32平台都可以。

所有例程只用到简单的硬件资源:最小系统的资源,LED输出,UART输出。

为了开发简单,本笔记的例程全部使用STM32Cube配置生成,只需要添加很少的代码。

如果不熟悉STM32Cube的使用,也没关系。

只要在网上下载安装STM32CubeMX和相应芯片的支持包,然后跟着笔记的步骤操作即可,该笔记没有省略任何步骤。

要学习STM32Cube,可到ST社区论坛/module/forum/forum.php,搜索STM32Cube,即可查看相关帖子。

其中比较详细和全面的是微雪电子发布的帖子。

重要参考资料:FreeRTOS实时内核实用指南.pdf (由Zou Changjun翻译并分享),建议学习者先通读一遍该文档,这是翻译自FreeRTOS作者Richard Barry于2009年发布的手册。

最新最详细的资料当然是官网发布的信息。

由于本人水平有限,错漏难免,欢迎指正,谢谢!S.D.Lu 于深圳2016年8月E-mail:547068172@FreeRTOS学习之一:任务的创建前提:默认已经装好MDK V5和STM32CubeMX,并安装了STM32F1xx系列的支持包。

STM32CubeIDE无法进行调试的问题

STM32CubeIDE⽆法进⾏调试的问题解决了由于⼀个很容易忽视的细节最终导致系统配置存在错误造成STM32 CubeIDE⽆法进⾏调试的问题;⽂章⽬录来龙去脉在享受CubeIDE快速和便捷的服务之后,⽣成了⼀个STM32的⼯程开始进⾏系统开发,⼀如既往的build,debug,就在开始进⾏调试的时候,不幸发⽣了,main()函数很简单,⼏乎⼀穷⼆⽩,如下所⽰;/*** @brief The application entry point.* @retval int*/int main(void){/* USER CODE BEGIN 1 *//* USER CODE END 1 *//* MCU Configuration--------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the Systick. */HAL_Init();/* USER CODE BEGIN Init *//* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals *//* USER CODE BEGIN 2 *//* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */}/* USER CODE END 3 */}调试的时候,程序执⾏了函数HAL_Init();之后,出现以下提⽰:Target is not responding, retrying...Target is not responding, retrying...Target is not responding, retrying...Target is not responding, retrying...Target is not responding, retrying...W T F ?瞬间⼀头雾⽔;难道是仿真器坏了?但是,换了仿真器依然如故。

stm32cubemx中文教程

stm32cubemx中文教程STM32CubeMX 是一款由STMicroelectronics开发的图形化工具,可用于配置STM32微控制器,并生成相应的初始化代码。

下面是一份关于STM32CubeMX的中文教程,希望可以帮助大家更好地使用和理解该工具。

第一步:下载和安装 STM32CubeMX首先,我们需要在STMicroelectronics官网上下载STM32CubeMX,并进行安装。

安装完成后,打开软件。

第二步:创建一个新项目在打开的STM32CubeMX界面上,点击“New Project”按钮,开始创建一个新项目。

选择相应的STM32微控制器系列和型号,并设置工程路径。

点击“Next”进入下一步。

第三步:配置微控制器的引脚和时钟设置在这一步中,你需要配置微控制器的引脚和时钟设置。

点击“Pinout & Configuration”选项卡,并点击微控制器引脚图上的每个引脚来进行配置。

你可以设定引脚的功能(如GPIO、USART等)、输出类型(推挽、开漏)以及其他一些选项。

在“System Core”选项卡中,你可以配置时钟源和时钟频率。

完成后,点击“OK”。

第四步:配置外设和中断在这一步中,你可以配置STM32微控制器的外设和中断。

点击相应的选项卡,如“Peripherals”、“Configuration”等,选择你需要启用的外设,并进行相应的配置。

具体配置步骤请参考官方文档或其他资料。

完成后,点击“OK”。

第五步:生成代码完成以上配置后,点击左上角的“Project”按钮,选择“Generate Code”选项。

STM32CubeMX将生成相应的初始化代码,并将其保存在你设置的工程路径下。

你可以使用生成的代码进行进一步的开发工作。

第六步:导入到IDE并编译打开你选择的集成开发环境(IDE),如Keil、IAR等,创建一个新的工程,并将STM32CubeMX生成的代码导入到该工程中。

chy使用STM32cubeIDE开发串口及定时器程序

使用STM32cubeIDE开发串口及定时器程序摘要:利用STM32cubeIDE的基础代码图形化配置功能,结合STM32F407ZGT 开发板编写了USART和定时器程序。

程序实现的功能有:USART3中断接收来自上位机的定长数据并以DMA发送方式实时返回给上位机;通过USART3接收到的数据控制LED闪烁和定时器计数。

一.STM32cubeIDE简介STM32cubeIDE是ST公司新推出的开发STM32的IDE,在Ecplise的基础上整合了STM32cubeMX(STM32cubeMX是一个图形化的快速生产STM32单片机基础外设的软件),从而使得用户可大大缩短程序开发的时间。

(具体怎么下载安装STM32cubeIDE,请到ST官网下载或者参考网上相关资料)二.STM32cubeIDE基础代码图形化配置STM32cubeIDE安装完成后,依次点击File-New-STM32 Project,初始化后出现如下图所示的Target Selection界面,选中自己开发板的型号(小提示:可在搜索框中填入关键字),然后点击next,并填写项目名称,点击finish,等待几秒,会出现下图所示的界面,即进入了基础代码图形化配置界面。

选择Pinout & Configuration,选择System Core,在RCC和SYS选项中,按照下图选择,分别代表选择“外部晶振”和“使用5针JTAG调试器”。

关于采用什么调试方式,需要结合开发板设置。

GPIO主要用于驱动LED,需要和自己的开发板对应起来。

程序中用到了GPIOG_PIN_9、GPIOE_PIN_3和GPIOE_PIN_4,具体配置见下图:在Connectify中选择USART3(程序中用到的是USART3),上方Mode选项中选择“Asynchronous”,表示工作在异步模式;下方Configuration选项中,NVIC、DMA、GPIO、Parameter Settints的具体配置依次如下图所示:程序中还用到了定时器TIM3,时钟中断允许,时钟源选择内部时钟,时钟分频系数为4,预分频设置为41999,计数周期设置为999。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

stm32cubeide 定义的结构体跳转
Stm32CubeIDE是一款集成开发环境(IDE),专门用于开发基于ARM Cortex-M系列的STM32微控制器。

在使用Stm32CubeIDE进行开发过程中,我们经常会涉及到结构体的定义和使用。

本文将从头开始,一步一步地解释如何在Stm32CubeIDE中定义和使用结构体,并介绍一些常见的应用场景。

第一部分:结构体的定义
在开始之前,我们先来回顾一下结构体的概念。

结构体在C语言中是一种复杂的数据类型,它可以包含多个不同类型的变量。

结构体通过定义一组相关的变量,将它们绑定在一起,以便于处理和管理。

在Stm32CubeIDE中,我们可以通过以下步骤定义一个结构体:
1. 打开Stm32CubeIDE,创建一个新的STM32工程。

2. 在工程文件夹中打开一个新的源文件。

3. 在源文件中使用typedef关键字定义一个新的结构体类型,后面紧跟着结构体的名称。

4. 在结构体中定义所需的成员变量,使用不同的数据类型对其进行声明。

下面是一个示例代码,展示了如何在Stm32CubeIDE中定义一个结构体:typedef struct
{
int id;
char name[20];
float score;
} Student;
在这个示例中,我们定义了一个名为Student的结构体,它包含了一个整数类型的学生ID,一个长度为20的字符数组类型的名字,以及一个浮点类型的成绩。

第二部分:结构体的使用
一旦我们在Stm32CubeIDE中定义了一个结构体,我们就可以使用它来创建变量,并对这些变量进行操作。

以下是一些常见的结构体使用方法:
1. 创建结构体变量:我们可以使用定义的结构体类型来创建结构体变量。

例如,我们可以使用Student类型创建一个名为student1的结构体变量:
Student student1;
2. 访问结构体成员:我们可以使用点运算符"."来访问结构体的成员变量。

例如,我们可以通过以下方式访问学生的ID和名字:
student1.id = 123;
strcpy(, "John");
3. 传递结构体作为函数参数:我们可以将结构体作为参数传递给函数。

例如,我们可以将student1作为参数传递给一个函数,以便打印学生的信息:
void printStudent(Student stu)
{
printf("ID: %d\n", stu.id);
printf("Name: %s\n", );
}
printStudent(student1);
第三部分:结构体的应用场景
结构体在Stm32CubeIDE中具有广泛的应用场景。

以下是一些常见的应用场景:1. 数据结构:结构体可以用于构建复杂的数据结构,例如链表、树和图等。

在嵌入式系统中,我们可以使用结构体来组织和管理外设寄存器或传感器的数据。

2. 数据传递:结构体可以用于传递多个相关的变量。

当我们需要在不同的函数之间传递多个变量时,使用结构体可以更方便地管理和传递数据。

3. 配置参数:结构体可以用于存储配置参数。

在嵌入式系统中,我们经常需要设置各种参数,例如时钟频率、通信协议和IO口设置等。

使用结构体可以将这些参数组织在一起,方便管理和维护。

4. 状态机:结构体可以用于实现状态机。

状态机是一种常用的设计模式,在嵌入式系统中经常被用于描述系统的状态转换。

使用结构体可以在每个状态之间传递必要的变量,使状态机的实现更加清晰和可读。

总结:
通过本文,我们了解了在Stm32CubeIDE中如何定义和使用结构体。

在实际的开发中,结构体可以帮助我们组织和管理复杂的数据,提高代码的可读性和可维护性。

希望本文对你在Stm32CubeIDE中使用结构体有所帮助,并且能够启发你将结构体应用到更多的场景中。

如果你想深入了解Stm32CubeIDE中结构体的使用,建议阅读官方文档和参考其他相关资料。
