（二）家用中央空调的局限 ： 1．布置上： 设计和安装要与装修结合才能 达到良好的舒适性和装饰效果； 2．电源要求： 电负荷较大，老式住房要考 虑电路负荷是否足够。
26
2.3 空调实例图片
（1）家用空调
窗机
挂机
天花机
冷量：小1匹，1匹，1.5匹，2匹，3匹，5匹
27
（2）商用空调
家用多联机：3匹-----8匹 VRV多联机：8匹---20匹
压缩机
空调制冷系统流程示意图
11
冷冻水
空 调 末 端
冷媒
中温高 压液体
膨胀阀 （降压）
低温低 压液体
冷却水
蒸发器 （放 热）
主机
冷凝器 (吸 热）
冷 却
塔
高温高 压气体
压缩机
低温低 压气体
空 调 制 热系 统 流 程 示 意 图
12
制冷四大部件
压缩机
13
制冷四大部件
蒸发器
14
制冷四大部件
冷凝器
1冷吨=3516W
9
单位转换： 1KW=860大卡（Kcal/h） 1 Kcal/h（大卡）=1.163 w 1冷吨（USRT）=3.5162K W
10
1.4 制冷原理
冷冻水
冷媒
膨胀阀
冷却水
低温低 压液体
中温高 压气体
空
调 末
蒸发器 (吸热）
主机
冷凝器 （放热）
冷 却
端
塔
低温低 压气体
高温高 压气体
组 2 ）组合式空调箱，根据要求可以有不同的
功能段。 3 ）风机盘管：主要形式有卧式暗装（有普
通型与高静压之分）、立式明装、卡式吸 顶等。
格力中央空调产品知识讲座解读

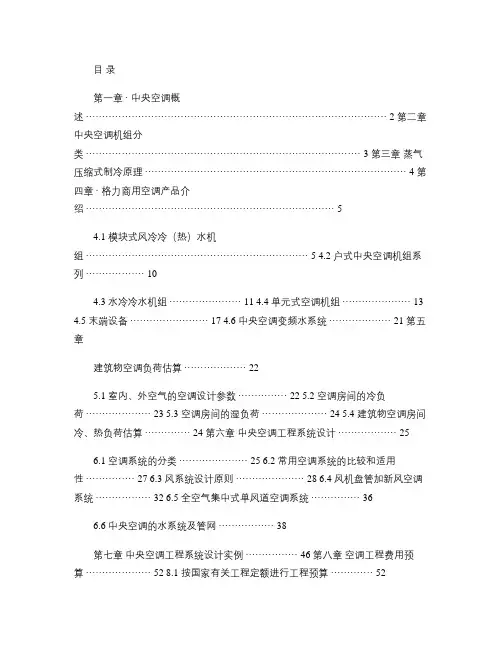

目录第一章 ·中央空调概述 ···························································································· 2 第二章中央空调机组分类 ···················································································· 3 第三章蒸气压缩式制冷原理 ················································································ 4 第四章 ·格力商用空调产品介绍 (5)4.1 模块式风冷冷（热）水机组 .................................................................... 5 4.2 户式中央空调机组系列 (10)4.3 水冷冷水机组 ...................... 11 4.4 单元式空调机组 (13)4.5 末端设备 ························ 17 4.6 中央空调变频水系统 ··················· 21 第五章建筑物空调负荷估算 (22)5.1 室内、外空气的空调设计参数 ··············· 22 5.2 空调房间的冷负荷 .................... 23 5.3 空调房间的湿负荷 .................... 24 5.4 建筑物空调房间冷、热负荷估算 .............. 24 第六章中央空调工程系统设计 (25)6.1 空调系统的分类 ····················· 25 6.2 常用空调系统的比较和适用性 ............... 27 6.3 风系统设计原则 ..................... 28 6.4 风机盘管加新风空调系统 ................. 32 6.5 全空气集中式单风道空调系统 (36)6.6 中央空调的水系统及管网 (38)第七章中央空调工程系统设计实例 ················ 46 第八章空调工程费用预算 .................... 52 8.1 按国家有关工程定额进行工程预算 . (52)8.2 中央空调工程费用概算 (54)附：《格力商用空调机组》样本（2000年11月印刷本）第一章中央空调概述中央空调与现代建筑、工农业生产息息相关。
格力培训教程PPT课件：家用空调新功能更改点
第二章 Chapter Two
柜机的新功能介绍
20:30:47
二 I畅柜机放冷风功能
防冷风逻辑
制 热 吹 冷 风
20:30:47
二 I畅柜机放冷风功能
防冷风逻辑更改点： 1、T内环≥20℃压缩机和四通阀均投入运行5S改为35S； 2、10℃≤T内环<20℃内风机启动条件之一当压缩机和四 通阀均投入运行90S改为120S； 3、T内环<10℃内风机启动条件之一当压缩机和四通阀均 投入运行90S改为180S； 4、当内管温达到35℃会退出防冷风。
售后容易出现什么问题？ 1、自动开关机。 2、受静电干扰。
20:30:47
一 自动开关有效时间（逐步覆盖全品）
解决该问题的方法： 改前：上电后自动按键一直有效 改后：上电5分钟内自动键有效 售后要注意什么？ 1、需要操作要在5分钟内，不要随意更换主板。 2、冬天操作时注意防静电。
20:30:47
一 E享功能
在按此键进入E享模式，显示“ ”，默认“舒适”模式，（按“ ”键 模式变化如下： 冷—凉—舒适—暖—热 ， 按“ ”键反向变化）。 制冷模式下：热29.5度、暖28度、舒适27.5、凉26度、冷24.5度 制热模式下：热26.5度、暖25.5度、舒适24.5、凉23度、冷21.5度
20:30:47
一 光敏功能（冷静悦）
注明：由于产品不断更新，空调是否有该功能，请参考产品说明书。
二 金贝语音功能
语音功能开启与关闭：第一次上电默认语音功能开启，样机开启后需等待 20S左右；如需关闭或开启该功能，请同时按面板上“风速”和“-”键约3 秒，可开启或关闭语音功能（物理意义上关闭），开启后显示器“语音”指 示灯常亮 。
语音
格力空调基础知识
K F R ----2 6 G W/ K（26516）K3—JN5 （ ）
K:空调器 F:分体式（C为窗机） R :热泵式（冷暖型） 26 :名义制冷量（26×100） G:室内机代号 （G为挂机、L为柜机、T为天花机） W:室外机代号 K:工厂生产代码 26538：产品设计序号（中间5是表示格力冷暖、中间3是表示格力单冷） K3:机型面板代码 J:产品设计号 N5:能效等级
二.空调器的分类与型号表示方法 ⒈空调器的分类 ①. 按结构形式分类——整体式（窗式、移动式 和抽湿机等）和分体式（挂壁式、落地式、吊顶式、 落地式、嵌入式和天顶式等） ②. 按主要功能分类——冷风型、热泵型、电热 型、热泵辅助电热型。
精品空调，格力创造！ 精品空调，格力创造！
三、空调型号的表示方法
2.制热量 制热量——在某一工况下，空调器在单位时间内 制热量 （一般为每小时）向密闭房间里送入的热量总和， 空调器实测制热量不应小于额定制热量的95%；对 应的输入功率称为制热消耗功率，空调器实测制热 消耗功率不应大于额定制热消耗功率的110%；
⒊循环风量 循环风量——室内侧蒸发机组的循环风量，其单 循环风量 位为立方米每小时。空调器在新风门完全关闭的情 况下，单位时间内向密闭空间、房间或区域送入的 风量——每小时流过蒸发器的风量。
四.空调器的主要技术参数 1、制冷量 、 2、制热量 3、循环风量 4、电源参数 5、能效比（EER） 6、性能系数（COP） 7、热冷比 8、噪声
格力空调型号
格力空调G-Matrik直流变频空调变频金刚★硬派时尚舒适无限★豪华魔术镜面设计采用R410A环保冷媒，对臭氧层的破坏接近零★国家先进的G-Matrik直流变频技术，★静音设计，静享舒适睡眠★可拆洗出风口设计，易清洗★儿茶素过滤网★抗菌防霉过滤网★低频可达6赫兹，更舒适，更节能，更可靠★行业独创舒适省电模式G-Matrik直流变频空调谦者★采用R410A环保冷媒，对臭氧层的破坏接近零，主机机身小，★变频科技，环保先锋★抗菌防霉过滤网★静音设计，静享舒适睡眠★国家先进的G-Matrik直流变频技术，★可拆洗出风口设计，易清洗★低频可达15赫兹，更舒适，更节能，更可靠★行业独创舒适省电模式G-Matrik直流变频空调凉之静★国家先进的G-Matrik直流变频技术，★可拆洗出风口设计，易清洗★低频可达6赫兹，更舒适，更节能，更可靠★静音设计，静享舒适睡眠★行业独创舒适省电模式★儿茶素过滤网★抗菌防霉过滤网G-Matrik直流变频空调睡美人★国家先进的G-Matrik直流变频技术，★低频可达15赫兹，更舒适，更节能，更可靠★全直流变频，国家二级能效★三种睡眠模式，我的睡眠我做主★静音环境控制技术，噪音低至21分贝（26机）★二氧化碳监控换气技术，保持空气清新★使用R410A环保冷媒，臭氧层“0”破坏★防螨抑菌，健康生活变频王者之尊G-Matrik直流变频空调★高贵外观演绎精品品质★采用国家先进的G-Matrik直流变频技术★低频可达15赫兹，更舒适，更节能，更可靠★豪华自动升降门设计★钢化玻璃面板精湛立体印花工艺★尘度监测+银离子静电除尘★智能冷媒流量控制技术，大大提高压缩机运行效率★超大LED显示屏★轻触式感应按键★上下左右环绕立体风★连接管出口处闭合结构设计★大屏幕遥控器背光显示G悦轩风(新品)-Matrik直流变频空调系列办公·厅空调★行业首创五种环境模式★采用国际先进的G-Matrik直流变频技术，低频可达15赫兹，更舒适，更节能，更可靠★空气净化清新舱，配以智能运动结构★独立换气（仅限H型）★行业首创舒适省电模式★使用R410A环保冷媒，臭氧层“0”破坏王者风度★采用G-Matrik直流变频技术★150-260V超宽电压运行，适用范围更广泛★内外双静音设计★自动升降门设计★空气净化清新仓★可控“超强”档，急速制冷热★“智能+可控”电辅助加热★全方位立体送风★独立除湿★防冷风设计★连接管出口闭合结构设计★智能运动结构★真材实料，经久耐用★采用R410A环保制冷剂定频空调格力清新风(新品)★行业首创五种环境模式★行业首创舒适省电模式★独立换气（仅限H型）★自动清洁★环绕立体风科技创造节能先锋节能王子★高效节能，国家一级能效★上下、左右全方位立体送风★豪华外观、尊贵典雅★可控“超强”档★格力专利智能化霜★智能+可控电辅助加热东莞格力空调专卖店-凉之夏炎炎夏日清凉之源凉系列挂壁式空调★行业首创舒适省电模式★超静音技术，静享舒适睡眠★薄型外观、优雅大方★可拆洗出风口设计，易清洗★抗菌防霉过滤网★儿茶素过滤网绿满园★行业首创舒适省电模式★超静音技术，静享舒适睡眠★薄型外观、优雅大方★可拆洗出风口设计，易清洗★抗菌防霉过滤网★儿茶素过滤网卧室空调，舒适空间睡梦宝★超静音技术，静享舒适睡眠★高效节能，达到国家2级节能标准★三种睡眠模式，我的睡眠我做主★特有静音换气技术，空气清新★超薄机身，靓彩面板★防螨抑菌，健康生活★可控“超强”档。
格力中央空调培训资料分享-上海分公司
4 GMV舒睿 多效型家用多联机
浴享内机 #舒睿专属# （浴室专用）
舒享内机 #舒睿专属# （客厅、餐厅、书房、卧室等）
产品概述
名称
型号
（制K冷W量）（制量K热W）（噪d声B）
电源
净重 （kg）
IPLV
GMVHZ140WL/A
14
16.5
54
6.4
GMV 舒
220V
睿 多效 型
GMVHZ160WL/A
安装形式灵活多样
风机安装板独特设计，不仅提高了风机安装 板的强度，使振动减弱、噪音减小，而且可 实现下回风和后回风两种安装方式，使工程 安装更加灵活多变，满足不同用户需求。
2.极致宁静，无上“静”界
低至 22 分贝（26 机组），静享舒心
格力独创，行业领先静音技术，通过 Fluent 对整机风道、风叶进行模拟仿真， 机组送 风柔和，最大限度降低噪音，使噪音值低 至 22 分贝，相当于人体正常呼吸声音，还 原家居一个自然宁静的世界。
行业领先，更“静”一步
格力精工打造，使用高效蜗壳，采用弧片型风 叶设计，精确计算最优的叶片入角、出角度数 以及叶轮内外圆直径，有效减少内机噪音，出 风轻快通畅，风速柔和轻缓更静音，在相同风 量情况下，噪音值要低 2-4 分贝。
3.小巧外形，完美融入家装
格装力 C 系列静音风管机采用独特的瘦身设计，小巧机身，深度只有 450mm，绝对能够满足你的家居
制冷量
2.2
2.8
外形尺 寸
843180275
843180275
型号 GMV-NH50G/A GMV-NH56G/A
3.6 940200298 GMV-NH63G/A
4.5 940200298 GMV-NH71G/A
格力空调销售人员培训产品篇PPT课件
空调的主要部件
热交换器也叫换（散）热器，在空调器中是用 来使制冷剂与空气进行热交换的装置。热交换器 是将肋片串在紫铜管上胀紧而成。增加换热面积 可增加换热量。若肋片碰扁或氧化、脏时，将增 大风阻减小换热面积，所以生产中应注意控制肋 片清洁平整。肋片材料为铝箔，其形状有平片、 波纹片和冲缝片，空调器用的换热器中最常用的 是冲缝片。
热交换系统：
蒸发器（用于与室内空气进行热交换） 冷凝器（用于与室外空气进行热交换）
30
31
32
空调的制冷原理：
１、系统组成：
压缩机 、室外换热器 （冷凝器） 、干燥过滤器 、毛细管、室内换热器
（蒸发器） 、气液分离器 、管接头 、高压阀、低压阀。
室内机组
室外机组
室内 换热器
管 接 头
中 间 连 管
如果把空调当做一个人
心脏 空调压缩机
血液 冷媒
大脑 控Байду номын сангаас器
肺 热交换系统
血管 管路系统
25
空调的主要部件
冷媒——空调器的“血液”。
作用：通过它把房间的热量“搬”出去（制冷）或把室外空 气的热量“搬”进屋来（制热）； 别名：雪种、制冷剂、氟里昂、工质等； 种类：普通的有R22；环保的新冷媒有R134a，R410a，R407c。
9
空调季节能效比SEER
SEER的中文名称是季节能效比，现在越来越 多的变频机使用季节能效比来作为标称指标。 季节能效比(SEER)的计算方法是将每年变频机 所有的制冷量去除以它所消耗的所有功率。怎 么来算一年的制冷量和耗费的功率呢?每个国 家的季节能效比算的数值是不一样的，因为每 个国家的气候不同，这时每个国家的认证机构 的所谓专家就规定一个空调使用时间的一个表， 基本是说我们一年每个月大概用多长时间的空 调。 然后根据这个来算季节能效比。
格力变频空调G-Matrik变频知识(2010年培训材料)解读
G-Matrik技术内容
格力G-matrik技术包括： • 低频15Hz运转控制技术 • 舒适性技术 • 电压突变自适应技术 • 高可靠性技术 • 噪声分析技术 • 高效节能技术
低频15Hz运转控制技术
• G-Matrik特有，压缩机可低至15Hz稳定可 靠的运行，并使压缩机效率最优. • 压缩机低频运转时系统会产生振动，解决 低频运转时的系统振动一直是变频空调厂 家攻破的重点。格力G-Matrik技术一举将国 内变频频率由30Hz降到15Hz，成为国内唯 一掌握该技术的厂家。
G-Matrik的技术特点
1.G-Matrik是格力独创的直流变频技术 ，树立中国变频技术的新标杆，达到 国际先进水平。
2.G-Matrik技术实现了变频空调15Hz低 频运行，大大提高了变频空调的节能 效果、舒适度、可靠性,实现最高节 能50％～80％。
G-Matrik:
运转 频率 详细解读 终端 用语
能够保证在正常的使用环境 格力是国内 15~120 下不会出现压缩机停机现象，唯一掌控该 赫兹 是发达国家真正使用的变频 核心技术的 厂家 技术。确到±0.5度)、噪音低、寿命长
15赫兹 最低运行频率
七大优势卖点 重拳出击
七大优势卖点 优势卖点一：更先进 优势卖点二：更省电 优势卖点三：控温更精确 优势卖点四：更稳定 优势卖点五：快速制冷、热 优势卖点六：超宽电压运行 优势卖点七：更安全
优势卖点四：更稳定
性能稳定性
格力 Gmatri k
普通 变频
稳定性 解决了压缩机低频运行的 好 振动问题
运转时存在的振动问题，容易 稳定性差 造成系统损坏、管路破裂等问 题。
优势卖点五：快速制冷制热
最高运 转频率 格力 Gmatri k 普通 变频 快速制冷、热 空调启动后以高频运转， 制冷/制热速度比普通变 频空调快20％左右
