高精度测量RTK
GPS RTK测量在高精度测绘中的应用与优缺点
GPS RTK测量在高精度测绘中的应用与优缺点导语：随着科技的不断进步与发展，全球定位系统（GPS）成为了各行各业不可或缺的一部分。
在测绘领域中，GPS RTK（Real-Time Kinematic）测量技术因其高精度和实时性被广泛应用。
本文将探讨GPS RTK测量技术在高精度测绘中的应用及其优缺点。
1. GPS RTK测量技术的原理GPS RTK测量技术是利用GPS卫星系统，通过接收卫星发射的信号来计算接收器与卫星之间的距离，从而确定接收器的位置。
而RTK则是实时动态的过程，它通过连续观测和计算来实现实时动态定位。
该技术通过GPS接收器接收到的卫星信号，结合基准站测量数据，利用差分技术对数据进行处理，实现高精度位移测量。
2. GPS RTK测量在高精度测绘中的应用2.1 核心地理信息系统GPS RTK技术在核心地理信息系统中有着重要的应用。
通过高精度的测量数据，可以实现地理信息的精确对齐和空间分析，为城市规划、土地管理和环境保护提供科学依据。
2.2 高精度地面形变监测GPS RTK测量技术可以实时监测地面的形变情况，对建筑物、桥梁、山体等结构物的变形进行测量。
这对于预防地质灾害、保护重要基础设施的稳定性具有重要意义。
2.3 海洋测量与导航GPS RTK测量技术在海洋测量与导航中也有广泛应用。
船舶、潜水器等海上设备可以通过GPS RTK系统实时获取位置信息，精确进行航行和海洋资源调查。
3. GPS RTK测量技术的优点3.1 高精度测量GPS RTK技术具有很高的测量精度，相较于传统测量方法，其精度可以达到亚米级甚至厘米级。
这对于高精度测绘来说至关重要，尤其是对于需要精确位置信息的工程项目。
3.2 实时定位GPS RTK技术可以实现实时动态定位，无需等待后期处理，大大提高了工作效率。
这对于需要迅速获取位置信息的任务非常有帮助，如紧急救援、道路测量等。
3.3 广范适用性GPS RTK技术的广泛适用性也是其优点之一。

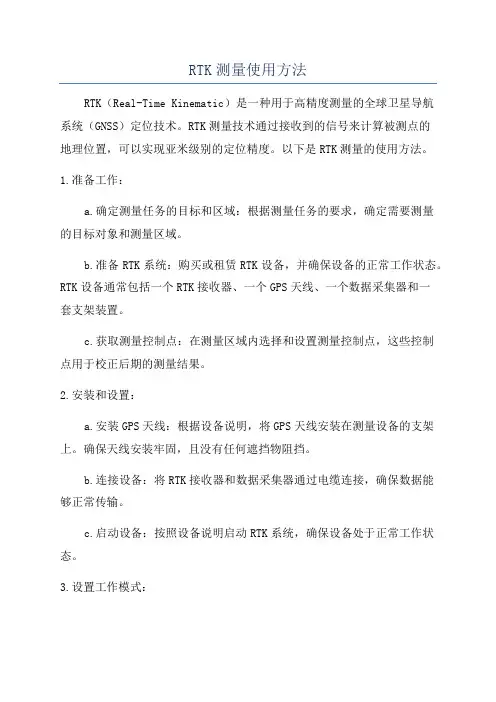

RTK测量使用方法
RTK测量使用方法RTK（Real-Time Kinematic）是一种用于高精度测量的全球卫星导航系统（GNSS）定位技术。
RTK测量技术通过接收到的信号来计算被测点的地理位置，可以实现亚米级别的定位精度。
以下是RTK测量的使用方法。
1.准备工作：a.确定测量任务的目标和区域：根据测量任务的要求，确定需要测量的目标对象和测量区域。
b.准备RTK系统：购买或租赁RTK设备，并确保设备的正常工作状态。
RTK设备通常包括一个RTK接收器、一个GPS天线、一个数据采集器和一套支架装置。
c.获取测量控制点：在测量区域内选择和设置测量控制点，这些控制点用于校正后期的测量结果。
2.安装和设置：a.安装GPS天线：根据设备说明，将GPS天线安装在测量设备的支架上。
确保天线安装牢固，且没有任何遮挡物阻挡。
b.连接设备：将RTK接收器和数据采集器通过电缆连接，确保数据能够正常传输。
c.启动设备：按照设备说明启动RTK系统，确保设备处于正常工作状态。
3.设置工作模式：a.打开RTK接收器的菜单界面：通过数据采集器上的屏幕或电脑软件，打开RTK接收器的菜单界面。
b.设置基准站模式：根据测量任务的要求，选择合适的基准站模式，例如单基准站模式或网络RTK模式。
c.设置观测参数：根据测量任务的要求，设置观测参数，例如观测间隔、载波波长等。
这些参数会影响测量的精度和效率。
4.进行观测测量：a.定位RTK接收器：将RTK接收器放置在需要进行测量的控制点附近，移除任何可能遮挡信号的物体。
b.启动测量：按照设备说明启动RTK系统的观测测量任务。
系统将开始接收卫星信号并进行实时计算。
c.实时监测：在观测测量过程中，不断监测设备的状态和测量结果。
根据设备显示的信息，及时调整和修正设备的位置或任务参数。
5.后处理和数据处理：a.测量数据的采集：当测量任务完成后，停止测量，将数据采集器中的测量数据保存到存储设备中。
b.数据处理：使用专业的数据处理软件对采集到的测量数据进行后处理，根据测量任务的要求，将数据进行精度调整、分析和计算，得到最终的测量结果。
工程测绘中RTK测量技术特点与具体应用
工程测绘中RTK测量技术特点与具体应用工程测绘中RTK技术是一种高精度的实时测量技术，RTK是基于卫星定位技术、导航技术、通信技术与计算机技术的一种新型定位测量技术，由于具有快速、精度高等特点，在现代工程建设中得到了广泛的应用。
RTK技术的特点：1、快速性：RTK技术能够在摆放基站并启动测量仪前进行测量，静态测量时间可达到30秒以下，动态测量时间亦可在5秒以下。
2、高精度：RTK技术可实现相对精度在10mm以内，速度平均在1mm/s附近。
其测量误差主要受天线高度、卫星高度、接收机钟漂、大气影响等因素影响。
3、实时性：针对实时动态调整、实时差分处理和实时定位技术等几个方面，RTK技术能够实时地解算出位置信息，在建筑施工、矿产勘探等需要快速高精度定位的领域中得到广泛应用。
4、海拔数据高精度：在摆放基站的同时，可服务于现场绝对高程测量的需要。
1、地形测绘：在航测量、土地调查等领域，利用RTK技术可以有效获取地形数据，制作三维地形图和数字高程模型。
2、道路建设：在道路建设中，利用RTK技术进行测量，可测量出道路纵横高度控制、以及各种材料的质量控制。
3、管线建设：在管线建设中，利用RTK技术进行测量，可以实现建设前将地下管线明确标注、建设过程中的管线走向清晰掌握、建设完成后的管线验收等工作。
4、矿产勘探：在矿产勘探中，RTK技术可以快速精确的定位钻探孔位置，以及地质薄层位置，并可以通过对勘探精度的要求达到开发矿产的目的。
5、建筑施工：在建筑施工中，RTK技术可以进行建筑物基坑、基础、结构和设备等工程地形高程测量，以及建筑后测量和年检等。
综上所述，RTK技术具有快速、高精度、实时性等特点，已广泛应用于地形测绘、道路建设、管线建设、矿产勘探、建筑施工等领域，为现代工程建设和科学研究提供了强有力的支持。
工程测绘中RTK测量技术特点与具体应用
工程测绘中RTK测量技术特点与具体应用RTK是实时动态差分GPS技术的缩写，它是近年来工程测绘领域广泛应用的一种高精度测量方法。
RTK测量技术利用精密全球卫星定位系统（GPS）和地面测量设备进行实时动态差分定位，可以快速、准确地获取实时地面位置信息，是一种高效、精确度高的测量方法。
RTK测量技术优点：1、精度高RTK技术不仅能够实现高精度的三维空间定位，而且可以精确记录各个测量点的坐标信息，实现真正的多点复合精度控制。
2、速度快RTK技术采用实时动态差分的控制方式，与传统GPS传输静态数据的方式相比，速度更快，能够实现秒级的测量响应时间。
3、实时性好RTK技术的最大优点便是实时性好。
测量数据可以实时查看，现场作业人员可以及时校正测量数据，同时，也可以现场针对实际情况进行调整，提高工作效率。
4、适应范围广RTK技术的应用范围很广，可应用于建筑工程、土地测绘、城市规划、道路测绘、电力通讯、油田开发等领域。
1、建筑工程RTK技术可以在建筑施工过程中使用，对建筑物的基础、立柱等进行位置精确定位，保证建筑物的稳定性和安全性。
2、城市规划RTK技术可应用于城市规划的土地使用、道路建设等方面，以提高建设效率和准确性。
3、道路测量RTK技术可以在道路测量中使用，以确定道路线形的形态、比例和高度等信息，使道路设计更为准确。
4、电力通讯RTK技术可应用于电力通讯领域，用于建设高精度的电力通讯站和输电线路，提高电力通讯的质量和安全性。
5、油田开发RTK技术可用于油田开发领域，实现精准的测绘分区，并提高油井钻探、采油、注水等作业的准确性。
总之，RTK技术具有精度高、速度快、实时性好、适应范围广等优点，可应用于各个领域的工程测绘中，成为了测绘工作的重要手段之一。
工程测绘中RTK测量技术特点与具体应用
工程测绘中RTK测量技术特点与具体应用
1.高精度测量：RTK测量技术采用全球导航卫星系统（GNSS）技术，具有高精度定位、快速计算等特点，能够达到亚厘米级的高精度测量，对于工程测量中对精度要求较高的任务具有重要意义。
2.较高效率：相对于传统的测量方法，RTK测量技术具有高效率的优势。
一次RTK测量的时间通常只需几分钟，可以快速获取大量测量数据，从而提高工程测绘的效率。
3.灵活性高：RTK测量技术具有灵活性高的特点，因为它可以实现随时随地的测量任务，并且可应用于多种复杂的测量环境，包括山地、城市和海岸等各种类型的地形。
4.自动化程度高：RTK测量技术具有高度自动化程度，只需要一名技术人员操控测量设备，即可完成高精度的测量任务，免去了传统测量方法需要多人搭档的麻烦。
除了以上特点外，RTK测量技术还有以下具体的应用：
1.测绘：RTK测量技术可以用于测量地表高程、地形、地貌、土地利用等信息，可广泛应用于建筑设计、环境规划、地质勘探等领域。
2.道路建设：道路建设需要高精度的地形测量数据，RTK测量技术可以快速获取并处理这些数据，进而为道路建设提供基础的数据支撑。
4.矿山勘探：矿山勘探需要高精度的地形测量数据，以及对矿山地质与地貌的理解，同时需要考虑矿区周围环境的情况。
RTK测量技术可以为矿山管理与勘探提供重要的测量数据支持。
总之，RTK测量技术在工程测绘中具有高精度、高效率、适应性强等优点，它将能够广泛应用于多种工程测量领域，进一步提高工程测量的水平，促进工程建设的卓越发展。

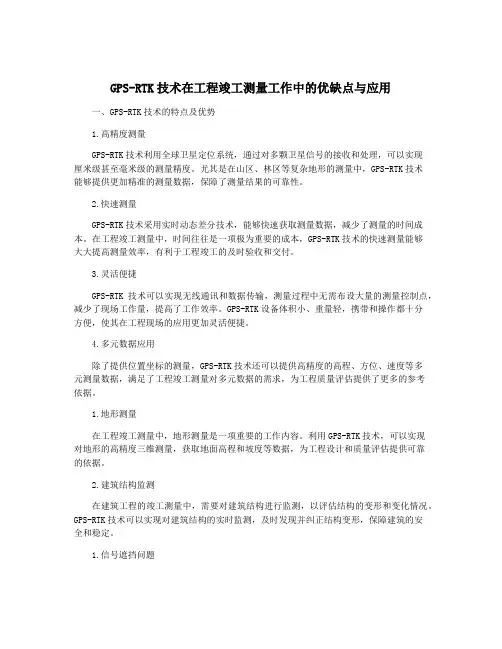

GPS-RTK技术在工程竣工测量工作中的优缺点与应用
GPS-RTK技术在工程竣工测量工作中的优缺点与应用一、GPS-RTK技术的特点及优势1.高精度测量GPS-RTK技术利用全球卫星定位系统，通过对多颗卫星信号的接收和处理，可以实现厘米级甚至毫米级的测量精度。
尤其是在山区、林区等复杂地形的测量中，GPS-RTK技术能够提供更加精准的测量数据，保障了测量结果的可靠性。
2.快速测量GPS-RTK技术采用实时动态差分技术，能够快速获取测量数据，减少了测量的时间成本。
在工程竣工测量中，时间往往是一项极为重要的成本，GPS-RTK技术的快速测量能够大大提高测量效率，有利于工程竣工的及时验收和交付。
3.灵活便捷GPS-RTK技术可以实现无线通讯和数据传输，测量过程中无需布设大量的测量控制点，减少了现场工作量，提高了工作效率。
GPS-RTK设备体积小、重量轻，携带和操作都十分方便，使其在工程现场的应用更加灵活便捷。
4.多元数据应用除了提供位置坐标的测量，GPS-RTK技术还可以提供高精度的高程、方位、速度等多元测量数据，满足了工程竣工测量对多元数据的需求，为工程质量评估提供了更多的参考依据。
1.地形测量在工程竣工测量中，地形测量是一项重要的工作内容。
利用GPS-RTK技术，可以实现对地形的高精度三维测量，获取地面高程和坡度等数据，为工程设计和质量评估提供可靠的依据。
2.建筑结构监测在建筑工程的竣工测量中，需要对建筑结构进行监测，以评估结构的变形和变化情况。
GPS-RTK技术可以实现对建筑结构的实时监测，及时发现并纠正结构变形，保障建筑的安全和稳定。
1.信号遮挡问题GPS-RTK技术受到天气、地形、植被等因素的影响，容易出现信号遮挡的问题，影响测量的准确性和可靠性。
特别是在城市和山区等复杂地形中，GPS-RTK技术的信号稳定性和可靠性会受到较大挑战。
2.高成本从设备投入和维护成本来看，GPS-RTK技术相对较高，对于一些中小型工程而言，成本相对较高。
且GPS-RTK技术设备对人员的使用和维护也有一定要求，对工程测量人员的素质要求相对较高。
RTK测量操作步骤
RTK测量操作步骤RTK测量（Real-Time Kinematic）是一种常用的高精度GNSS（Global Navigation Satellite System）测量技术，它能够提供高精度的位置信息。
RTK测量的操作步骤可以分为预处理、测量数据采集、基线计算、解算和后处理等几个步骤。
1.预处理：在进行RTK测量前，需要提前收集一些参考数据，例如基准站坐标、卫星星历数据等。
基准站是一个已知坐标的固定站点，用于提供参考数据给测量站点。
这些参考数据需要通过GNSS网络或者其他方式进行获取和处理。
同时，在预处理阶段还需要配置测量设备，如RTK接收机、天线等。
2.测量数据采集：在进行RTK测量时，需要使用至少两个移动设备，其中一个设备作为基准站，另一个设备作为测量站。
基准站需要进行设置，在合适的位置上建立固定测站。
测量站需要进行设置，确定测量站位置和设置好接收机参数，例如选择参考站点、建立测点等。
3.基线计算：基线是指测量站和基准站之间的距离和方向。
在RTK测量中，测量站通过接收来自卫星的信号，与基准站进行通信，测量基线的有效性。
基线计算是根据收集到的信号数据和测量站和基准站之间的距离，计算出基线的长度和方向。
4.解算：解算是指通过计算测量站和基准站之间的基线数据，利用RTK测量原理和算法，得出测量站的具体位置信息。
解算的过程中，要考虑多个因素，如卫星位置、测量误差、大气干扰等，以提高精确度。
解算结果通常以坐标的形式表示，如经纬度、高程等。
5.后处理：在测量完成后，还需要对测量数据进行后处理，以进一步提高准确性和可靠性。
后处理包括数据回放、数据处理和质量控制等步骤。
在回放阶段，可以使用专门的软件将数据回放到测量设备，以检查和验证数据的完整性。
数据处理阶段则是对采集到的测量数据进行清理、筛选和校正，以获得更精确的结果。
最后，在质量控制中，需要对解算结果进行评估，并进行数据验证和验证。
总的来说，RTK测量操作步骤包括预处理、测量数据采集、基线计算、解算和后处理等几个步骤。
RTK测量精度分析
整数模糊度正确固定是前提
固定模糊度的时间和可靠性取决于四个因素
即接收机类型(单频或双频) • 双频RTK初始化的时间比单频RTK要短 所观测卫星的个数 • 解算时采用的星数越多，RTK的精确性和可靠性越好 移动站至基准站的距离 •移动站至基准站的距离越近,其初始化的时间也越短 RTK软件质量 • 采用的算法越先进，初始化时间越短，可靠性越高
电台变频检核法
在一测区架设多台基准站，每台基站使 用不同的频点发射改正数据。流动站在 测量过程中同一个点选用不同基站的差 分改正数据测量结果比较可以有效的检 查测量成果的可靠性。
RTK数据精度分析
RTK的精度主要的指标是10MM+1PPM, 高程是20MM+1PPM.在实际工作中RTK 的测量有一定的随机性
RTK快速静态法
在做RTK的同时记录静态数据，事后对 外业的静态数据后处理获得高精度的坐 标值与RTK数据比较分析。两种作业模 式可以有效的检查RTK初始化的有效性 和可靠性。因此在做RTK测量的时候我 们需要做5-10分钟的静态采集。实际作 业时可以有选择的做部分困难地区的快 速静态。
复测比较法
-11
H
200
400
600
800
1000
系列1
从上面的三幅图中我们可以很清晰的看 出来坐标的变化有一定的联动性，周围 的环境对RTK的测量结果有很大的影响。
RTK测量误差控制方 法
控制坐标转换精度 选好基准站 质量控制
• 通常采用已知点检核比较法、重测比较法和电台变频检核法等
控制RTK作业半径（5~10km） 卫星预报（选择PDOP小的时段进行） 避开电离层活跃的时间（12~16点） 选取标准精度高的品牌仪器 作业的规范性（对中，整平，量高等） 重复观测
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高精测量RTK品牌排行介绍
什么是高精度测量RTK
高精度测量RTK实时动态差分法。
这是一种新的常用的GPS测量方法，以前的静态、快速静态、动态测量都需要事后进行解算才能获得厘米级的精度，而RTK是能够在野外实时得到厘米级定位精度的测量方法，它采用了载波相位动态实时差分方法，是GPS应用的重大里程碑，它的出现为工程放样、地形测图，各种控制测量带来了新曙光，极大地提高了外业作业效率。
高精度测量RTK功能标配介绍
1、多频多星的顶级配置
采用国际一流的全新天宝BD970多星多系统主板，更高的测量精度，更高的可靠性。
具有220通道，接收GPS L1 C/A、L2E、L2C、L1/L2/L5全周载波和GLONASS L1 C/A、L1P、L2 C/A、L2P、L1/L2全周载波，广域差分SBAS(MSAS/WAAS/EGNOS)，扩展接收伽利略、北斗等卫星信号，保证您野外测量数据更加精准、可靠！
2、一体化全内置加强型主机设计基准站、流动站可任意互换
工业级设计的一体化主机，将卫星接收天线、主机、收发一体电台、GSM/GPRS、蓝牙、显示屏、电池等整合在一个高强度金属外壳中，基准站和流动站可任意互换！
3、GPRS/CDMA/UHF多种模式自由切换
集思宝G9系列多频多星RTK测量系统配备了最完备的差分数据链模块。
每套标准配置的RTK 测量系统都可随意选用以下差分数据通讯方式：
内置2W/5W可调收发一体UHF电台（无需任何线缆，作业半径可达15KM）
内置GPRS/CDMA数据通讯模块（适用于CORS接入或城区大范围测量）
超强的双待机模式，内置电台与网络模式双待机（无需电缆，适合1+N多模式作业）
手簿自带GPRS通讯功能，可选CDMA及3G网络（适用于快速CORS接入）
外置5W/35W可调大功率UHF电台（适用于长距离野外测量或线路作业）(选配)
4、全新智能主机设计，集成手簿功能
采用全新智能主机设计，内置高性能处理器，大容量存储设置，无需手簿即可完成采集工作，装备更简便，测量更快捷！
5、高分辨液晶屏，工作详情举目可见
配备超大高分辨率256*64 OLED显示屏，实时显示当前工程信息及卫星状态，配合功能按键，即可直接对设备进行设置，等同于配备了第二个手簿，方便快捷，更可应对突发状况。
6、配置先进的导航型专业手簿
集思宝G990 GNSS采用的专业GIS数据采集手簿，内置GPS模块，具有单机GPS定位功能。
作为RTK手薄，配合多款测量软件，能够出色完成常规测量和道路、电力、石油等测绘工作；标配正版导航软件，可做车载导航仪使用；安装各种行业软件，可单独完成水利普查、林业清查、国土调查等工作！
RTK+高精度GIS采集器的完美组合，一次购买，多种使用，是一款性价比甚高的手簿！高精度测量RTK品牌排行榜介绍
1、集思宝
集思宝是北京合众思壮科技股份有限公司旗下知名品牌，“集思宝”集合众思壮20年之思，集中国行业用户之思，集国际专业潮流技术之思，集行业领先应用之思，孕育‘鲜活化’全面GIS解决方案之系列产品‘瑰宝’，打造的空间信息采集技术的专业解决方案。
在GNSS精度与属性的坐标内，“集思宝”拥有专业GPS手持机、GIS数据采集器、
i-PPP GIS、移动GIS、高精度GIS、高精度测量RTK等完整产品结构，形成适应各行业空间信息全面解决方案。
集思宝产品屡获“北京市自主创新产品认定证书”、“卫星导航定位优秀工程和产品奖”等专业奖项。
在授时、定位、导航等综合应用领域，合众思壮成功实施过百余项大型工程，服务于众多国家重点项目，履获国家殊荣。
集思宝产品已深入应用于国民经济40多个主要行业的170多个应用领域，积累超过100，000家客户的信赖和认可。
市场地位：“集思宝”以其产品覆盖的全面性，在国内野外工作专业导航、地理信息数据采集、移动GIS应用市场具有最高的市场地位，在测量测绘市场也具有相当的影响力。
同时，在国外市场上也有不俗的表现。
集思宝品牌集思宝产品应用到40多个主要行业的170多个应用领域，累计客户超过100,000家，深得信赖和认可。
连续17年，市场占有率NO1。
合众思壮集思宝拥有18年的技术经验积累，在高精度测量RTK市场牢牢占据龙头的地位，之前新闻联播国家级项目“皖电东送”就出现了集思宝RTK的身影。
2、天宝
多年来Trimble公司一直致力于高精度连续运行基准站GPS设备的研制工作。
新技术的应用使Trimble的设备在世界范围内广泛应用于地震-板块运动监测，沉降变形监测，气象观测，等高精度应用领域。
VRS虚拟参考站技术的出现更使固定GPS观测网具有提供多种服务的能力，使GPS网内的交通，测绘，环保，市政，勘探，管线等所有需要定位的用户得到服务，大大提高了网络利用率和城市管理水平。
3、华测
华测（全称上海华测导航技术有限公司）是专注于国产GNSS研发、生产、销售于一体的高新技术产业集团。
公司一直以“振兴中华，测绘天下”为己任，以创“国际领先水平”为目标。
凭借规范的管理、深厚的技术、高质量的产品和完善的服务，致力于高精度GNSS 产品在各行各业的应用，为用户提供全球卫星定位系统及相关行业的全方位、高技术的系统解决方案。
4、中海达
中海达成立于1999年，始终专注测绘与地理信息领域，长期致力于GNSS 核心技术研发，积累了大量的自主知识产权和软件著作权，是国家高新技术企业和优秀软件企业，多年来一直以前瞻的技术引领着整个行业的革新和发展。
中海达拥有“GNSS产品、GIS产品、海洋产品、系统工程”四大核心业务。
公司上市后，积极拓展光电产品、三维激光、精细农业、特种车辆及船舶导航与监控、机械精密控制等新兴业务领域。
5、南方
广州南方卫星导航仪器有限公司（简称“南方卫星导航”），隶属于南方测绘集团，是致力于全球卫星定位导航(GNSS)仪器的研发、生产、销售于一体的高新技术产业公司。
服务于陆上和水上测量领域，具有国内最好最齐全的产品系列，产品涵盖：静态GPS测量系统、一体化RTK GNSS测量系统、手持GIS数据采集系统、GNSS连续运行参考站系统(CORS)、水上双频RTK测量系统、星站差分系统、一体化单双频测深仪以及相关后处理软件等。
6、宾得
7、徕卡
8、拓朴康
其中，北京合众思壮集思宝、上海华测、广州中海达、南方为国内知名品牌，天宝、宾得、徕卡、拓朴康为国外品牌。
