回风井临时提升系统安装施工安全技术措施

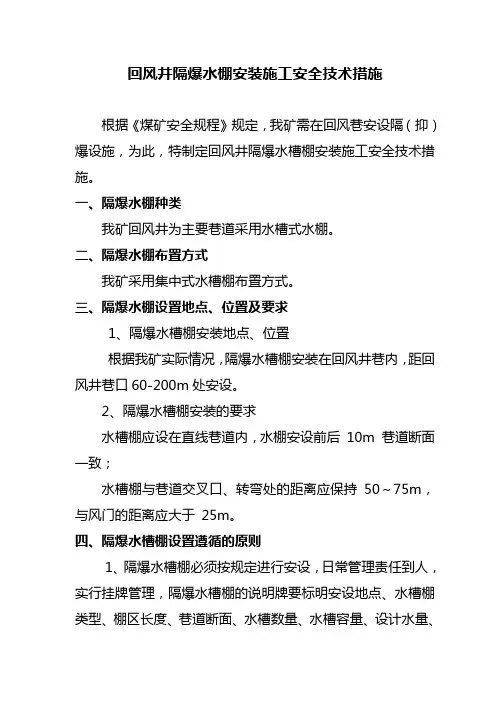

回风井隔爆水棚安装安全技术措施
回风井隔爆水棚安装施工安全技术措施根据《煤矿安全规程》规定，我矿需在回风巷安设隔（抑）爆设施，为此，特制定回风井隔爆水槽棚安装施工安全技术措施。
一、隔爆水棚种类我矿回风井为主要巷道采用水槽式水棚。
二、隔爆水棚布置方式我矿采用集中式水槽棚布置方式。
三、隔爆水棚设置地点、位置及要求1、隔爆水槽棚安装地点、位置根据我矿实际情况，隔爆水槽棚安装在回风井巷内，距回风井巷口60-200m处安设。
2、隔爆水槽棚安装的要求水槽棚应设在直线巷道内，水棚安设前后 10m 巷道断面一致；水槽棚与巷道交叉口、转弯处的距离应保持 50～75m，与风门的距离应大于 25m。
四、隔爆水槽棚设置遵循的原则1、隔爆水槽棚必须按规定进行安设，日常管理责任到人，实行挂牌管理，隔爆水槽棚的说明牌要标明安设地点、水槽棚类型、棚区长度、巷道断面、水槽数量、水槽容量、设计水量、实际水量、管理单位、管理人员；2、每周检查一次隔爆设施，悬挂隔爆设施管理牌板，并做好记录。
3、水槽边缘与巷壁、支架、顶板（梁）之间的垂直距离不小于 0.1 m，水槽底部距顶板（梁）的距离不大于 1.6m；如果大于1.6m，必须在该水槽的上方增设水槽。
4、水槽之间的间隙与水槽同支架或巷壁之间的间隙之和不得大 1.5m，特殊情况下不得超过 1.8m，两个水槽之间最大间隙不大于 1.2m；5、水槽棚安设在巷道顶部，水槽采取横向吊挂式布置，水棚距巷道轨面不小于 1.8m，水棚应保持同一高度；6、集中式水棚排间距为 1.2～3.0m，每排安装5个水槽。
7、回风井每组水槽棚的总水量按巷道断面积计算，不少于400L/㎡，且棚区长度不小于20m；8、要经常保持水槽的完好和规定的水量；上边缘需成水平状态，达到设计要求；9、每处水棚必须使用同一规格的水槽，不得混用。
五、隔爆水棚有关参数计算公式1、每组水棚总用水量可以按下式计算：G=g〃s 式中：G——总水量，kg；g——每平方米巷道需水量，kg/ m2。
依兰三矿回风井井筒探水施工安全技术措施
编号：ZMLH- 2013-06 标识:发放号：中煤能源黑龙江煤化有限公司依兰第三煤矿回风井井筒工作面探水施工安全技术措施工作面名称：回风井井筒工作面探水施工单位：矿建二十一队编制人：杜少峰施工负责人：刘华松批准人：李刚编制日期：2013 年05 月17 日执行日期：2013 年月日施工作业规程（措施）审批意见目录一、工程概况..................................................................................................... - 2 -二、地质及水文地质概况................................................................................... - 2 -三、探水方案..................................................................................................... - 2 -四、施工止浆垫 ................................................................................................. - 3 -五、探水设计..................................................................................................... - 4 -六、探水施工..................................................................................................... - 4 -七、劳动组织..................................................................................................... - 5 -八、打钻注意事项.............................................................................................. - 5 -九、突水应急措施.............................................................................................. - 6 -十、安全技术措施.............................................................................................. - 6 - 十一、避灾路线 ................................................................................................. - 8 -回风井井筒工作探水施工安全技术措施一、工程概况依兰第三煤矿位于黑龙江省依兰县境内，行政隶属于依兰县与方正县管辖。
矿井通风系统调整方案及安全技术措施
山西天润煤化集团德通煤业有限公司矿井通风系统调整方案及安全技术措施编制单位：通防技术科编制人：杨震2018年9月16日矿井通风系统调整方案及安全技术措施一、编制目的根据《山西天润煤化集团德通煤业有限公司通风系统变更初步设计》要求，待后期风井装备完成具备挂网运行条件后，对矿井通风系统进行调整，为保证新旧通风系统切换时的安全,特制定矿井通风系统调整方案及安全技术措施。
二、编制依据1、《山西天润煤化集团德通煤业有限公司通风系统变更初步设计》；2、临煤审发【2017】10号文，关于山西天润煤化集团德通煤业有限公司通风系统变更初步设计的批复；3、《煤矿安全规程》（2016）；4、《煤矿井工开采通风技术条件》 AQ1028-2006。
三、风险辨识1、通风系统调整方案及安全技术措施贯彻不到位，参与人员未按照系统调整顺序进行系统调整，造成系统紊乱、风流短路、用风地点风量不足,造成窒息、中毒。
防范措施：通风系统调整前，制定详细通风系统调整流程图，召开预备会，进行详细安排部署，将通风系统调整方案及安全技术措施传达至每个参与人员并签字确认。
2、通风设施施工不到位或施工质量较差，造成通风系统紊乱，局部地点风量不足。
防范措施：通风设施严格按设计施工，系统调整前要经通防技术科和安全监察科共同验收合格,方可进行通风系统调整.3、系统调整过程中,仪器仪表不完好或操作不当，导致通风参数测定不准确，影响通风。
防范措施：各种仪器仪表不完好不得入井，现场使用仪器仪表时，必须再次检查完好性。
4、系统调整过程中，现场警戒未设置或设置不到位，人员进入微风、无风区，造成窒息、中毒。
防范措施：通风系统调整期间，对可能存在微风、无风区域要设置警戒，悬挂“严禁入内"警戒牌,严禁人员进入。
四、组织机构为保证调整工作顺利进行,成立通风系统调整领导组。
组长：孙毅（矿长）副组长:李云义（总工程师）魏庆阳（生产矿长）徐衍超(通风矿长) 孙玉宝（机电矿长）王荣年（安全矿长)成员：王志刚（通防副总）徐小波(机电副总) 周成（安全副总）李建华（技术副总）娄峰（生产副总）于刚(地测副总)阴法滨（通防技术科科长）武明刚（安全监察科科长）刘院（机电技术科科长）杜建廷（采掘技术科科长）高照全（地测技术科科长）孙兆军(调度室主任）巩金涧（监测监控队队长) 张广勇（通防工区区长）设立井筒贯通与风机挂网运行指挥部,指挥部设在调度室。

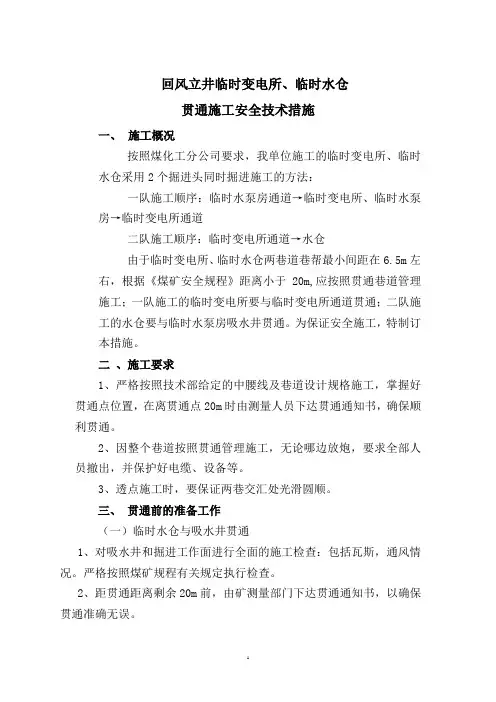

风井临时水仓 、变电所贯通措施
回风立井临时变电所、临时水仓贯通施工安全技术措施一、施工概况按照煤化工分公司要求，我单位施工的临时变电所、临时水仓采用2个掘进头同时掘进施工的方法：一队施工顺序：临时水泵房通道→临时变电所、临时水泵房→临时变电所通道二队施工顺序：临时变电所通道→水仓由于临时变电所、临时水仓两巷道巷帮最小间距在6.5m左右，根据《煤矿安全规程》距离小于20m,应按照贯通巷道管理施工；一队施工的临时变电所要与临时变电所通道贯通；二队施工的水仓要与临时水泵房吸水井贯通。
为保证安全施工，特制订本措施。
二、施工要求1、严格按照技术部给定的中腰线及巷道设计规格施工，掌握好贯通点位置，在离贯通点20m时由测量人员下达贯通通知书，确保顺利贯通。
2、因整个巷道按照贯通管理施工，无论哪边放炮，要求全部人员撤出，并保护好电缆、设备等。
3、透点施工时，要保证两巷交汇处光滑圆顺。
三、贯通前的准备工作（一）临时水仓与吸水井贯通1、对吸水井和掘进工作面进行全面的施工检查：包括瓦斯，通风情况。
严格按照煤矿规程有关规定执行检查。
2、距贯通距离剩余20m前，由矿测量部门下达贯通通知书，以确保贯通准确无误。
3、贯通前必须停止一个掘进头，停头工作面迎头支护必须完好，瓦斯探头要正常工作，探头距工作面不大于5m；风筒正常通风，风筒距离迎头不大于8m。
4、吸水井贯通点附近必须无积矸、杂物、积水。
5、通风设施必须在贯通20m前形成。
6、距离透点5米时，每次打眼前要在巷道正中间打1个长度不短于5米的探眼，严格控制透点距离，防止误透；距离透点3米时，采用放震动炮预透，先小断面贯通，最后放小炮和风镐刷扩至设计尺寸。
（二）变电所与变电所通道贯通1、对临时水泵房进行全面的施工检查：包括瓦斯，通风情况。
严格按照煤矿规程有关规定执行检查。
2、距贯通距离剩余20m时，由矿测量部门下达贯通通知书，以确保贯通准确无误。
3、贯通前必须停止一个掘进头，停头工作面迎头支护必须完好，瓦斯探头要正常工作，探头距工作面不大于5m；风筒正常通风，风筒距离迎头不大于8m。
回风天井施工组织设计..
华联矿业公司露天转地下开采二期工程炸药库回风天井施工组织设计温州通业建设工程有限公司驻华联矿业项目部2009年4月华联矿业公司露天转地下开采二期开拓工程回风天井施工组织设计说明书会签表批准：建设方：安全：技术：审核：编制：目录1 工程概况1.1 位置1.2 工程量1.3 水文地质2 编制依据3 施工方案3.1 施工方法3.1.1准备工作3.1.2测量放线3.1.3凿岩平台的架设3.1.4凿岩爆破3.1.5排矸3.2提升物料3.3通风3.4 信号4 工期5劳动组织6质量7安全技术措施回风天井（溜井）施工组织设计1、工程概况1.1、位置+40米回风巷－－-10米水平炸药库回风巷，回风天溜井井中心坐标：x=83932.110，y=29069.1931.2、工程量回风天井：规格：圆形，￠=2.0 m，掘进断面:3.14㎡长度50米岩量: 157.00m³。
安全硐室: 3个，岩量：8×3=24 m³1.3、水文地质回风天井的岩石与+40m和-10m回风巷岩石相同，主要以角闪片岩、斜长角闪岩为主，局部有裂隙，岩石稳定性较差。
但裂隙水量较小，小于5立方米/小时。
2、编制依据编制依据：施工合同，华联矿业二期施工组织设计，建井工程手册，工程水文地质资料，有关验收规范，质量标准，金属非金属矿山安全规程等。
3、施工方案由于回风天井长度较长，为保证施工安全和加快施工进度，采取普通天井木垛法掘进（反掘）和正掘相结合的施工方法。
正掘20m,反掘30m。
为保证安全，反掘高度每10米，在井壁旁开凿一安全硐室，以存放凿岩机及其它工具和材料。
方木150*180，背板为50mm木板，梯子平台50mm木板，盖板为80mm木板或100*120方木。
3.1、施工方法:3.1.1、准备工作反掘掘井前，从－10m水平炸药库联通巷把风水管等设施接到该井施工位置，并做好通风机和风筒及运输道轨的敷设工作。
准备好方木、木板、梯子、凿岩机及圆钢等，安好慢动小绞车、导轮。
矿井通风系统调整设计及安全技术措施方案
矿井通风系统调整设计及安全技术措施方案因工作需要，需将通风井筒格局三进一回（主斜井、副斜井、立井为矿井总进风井，箕斗斜井为矿井专用回风井）改为三进一回（主斜井、副斜井、箕斗斜井为矿井总进风井，立井为矿井专用回风井）。
为保证矿井通风系统调整期间安全，特制定如下安全技术措施：一、通风系统调整期间人员分工成立通风系统调整指挥部：总指挥：副总指挥：成员：（一）通风系统调整指挥部设在调度室，指挥部下设8个工作组：1.地面指挥组：由等组成，负责通风系统调整期间全面指挥和指令下达，并对突发的问题做出处理办法，并安排人员进行处理。
2.动力组:由等组成，负责通风系统调整期间协调各单位进行各区域的停、送电工作。
3.主要通风机组：由等组成，负责通风系统调整前、后检查主要通风机、闸板、防爆盖的维护和就位情况，并负责收集通风系统调整期间主要通风机及电动机的全部参数及风机风叶角度的调整操作；负责通风系统调整期间全面检查配电系统，主要通风机及电动机，及时处理通风系统调整期间各主要通风机启动时可能出现的故障工作。
（通风系统调整前郭兴喜负责箕斗斜井主要通风机,确保正常运转；刘海生负责立井主要通风机）。
4.通风设施组：由等组成，负责通风系统调整期间井下通风设施的新建与拆除，负责相关风门的开启与关闭。
5.通风瓦斯组：由等组成，负责测定通风系统调整期间及调整前、后的风量、风流方向及瓦斯浓度情况并做好记录，有问题及时处理。
主要测风地点：：立井、26回风下山、箕斗斜井、立井、2604主巷掘进工作面、2604副巷掘进工作面。
：-120大巷进风、-135大巷进风、25采区回风、2503采煤工作面。
6.通讯组：由等组成，负责通风系统调整期间指挥部与箕斗斜井主要通风机房、立井主要通风机房及各地区工作面和拆除、新建通风设施处的通讯工作，确保通讯畅通。
7.调度协调组：由等组成，在通风系统调整总指挥的带领下负责各单位的调度协调工作。
8.安全监督组：由等组成，负责通风系统调整措施的落实，必须在现场监督检查，杜绝违章作业。
回风绕道安全技术措施
回风绕道施工安全技术措施由于受矿压影响，原××水平总回风巷靠近回风暗斜井底部车场50m 范围内，巷道变形较为严重，不能满足矿井通风风量。
为了保证施工安全和工程质量，详细施工安全技术措施如下：一、巷道设计参数现掘回风绕道位于××水平总回风巷，距回风暗斜井底部车场50m，整个巷道布置在底板岩层中，以测量点（F12）向东15m处为开口点向底板侧掘进，按设计分两段，第一段44.7m为平巷，第二段46.8m为斜巷，与暗斜井井筒贯穿。
（见巷道布置示意图）1.设计方位及坡度：（1）开口平巷段：方位角263°28′19″；坡度:＋0°17′14″（＋5‰）；平距：44.7m。
（2）斜巷段：方位角304°21′04″；坡度：＋22°15′00″；斜距：46.8m。
2.总工程量为91.5m。
3.断面设计为：半圆拱形。
掘进断面7.0㎡，掘宽2.8m，掘高2.8m；净断面积：6.3m2,净宽2.6m，墙高1.4m，拱高1.3m，净高2.7m。
（见断面图和参数表）4.支护方式：锚网喷，贯穿前先锚网支护，贯穿后在进行喷浆支护，若遇岩石松软破碎段先进行初喷封闭岩面，喷厚100mm。
施工参数表二、掘进方式和施工工艺（一）掘进方式1．掘进措施：采用风钻打眼爆破法。
2.工作面矸石运送：斜巷段用一台SGB-630/30型刮板输送机运送，平巷段装矿车外运。
3.运送路线：工作面×××水平总回风巷×××水平运送大巷副斜井底部车场副斜井筒地面。
4.工艺流程：交接班→安全检查→打眼→装药→放炮→敲帮问顶→超前支护→顶部注锚→出渣（煤）→注帮锚→初喷混凝土→二次复喷→洒水养护→文明生产→质量验收。
5．对中、腰线旳规定：施工队要严格按照技术部标定旳中、腰线进行施工，必须保护好中、腰线。
工作面40m范围内中、腰线由施工队自己负责延伸，队长要每班将巷道中腰线延至工作窝头，并用红漆画出标志，掘进一段后技术部负责测量、标定中腰线，工程质量必须到达《煤矿井巷工程质量检查评估原则》。
主、回风斜井轨道防滑措施
主、回风斜井轨道防滑装置安装安全技术措施
新发煤矿主、回风斜井，现井筒施工已超过200米，为确保井巷提升运输安全，对主、回风斜井安装防滑装置，为了确保施工安全，特编制以下安全技术措施。
一、方案：
防滑装置每50米安装一组，每组装置分别安设在左、右轨道上，并安装在枕木前，用Ø20×2000mm锚杆将枕木锚固于巷道底板。
防滑装置用两节300mm长14#槽钢分别焊接在左、右轨道底部。
二、安装防滑装置技术要求：
槽钢长300mm/节，槽钢长出的一端伸出于轨道外（附图）；将槽钢对称焊接在两轨道底部，槽钢前铺设枕木，枕木用锚杆锚固到底板固定；每根锚杆放3支2335锚固剂。
必须将槽钢长出的一端放到轨道外边，锚固的锚杆外露不得超过50mm；锚杆打注时锚杆必须垂直于巷道底板。
三、安全技术措施：
1、作业前应贯彻学习并让每个班组熟悉本措施内容；
2、严格按照方案要求进行施工；
3、焊接时必须在下放轨道前进行，对称焊接在轨道中部
4、施工时安全员、瓦检员须在现场检查，若有违章操作行为，立即制止；
5、安装防滑装置时，不得行车；
6、轨道下放、铺设严格按《作业规程》规定执行。
四、其它未详之处，严格按照《煤矿安全规程》、《宁夏太阳山新发煤矿回风斜井施工作业规程》中相关内容执行。
斜井施工安全专项施工措施(通用版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改斜井施工安全专项施工措施(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes斜井施工安全专项施工措施(通用版)一、工程概述回风斜井是深部二期采矿工程的主要开拓工程，也是深部二期总的回风通道，共有两条回风斜井、两条回风天井、280m标高回风联道、两条斜井分别在280m和180m水平联通。
以及通往回风斜井的措施通道和满足施工需要布置的提升机硐室、绳道、卸碴道、汽车装碴井和装碴硐室等措施工程。
两条回风斜井井口标高400m。
斜井坡度30°，1#回风斜井一直延伸至90m标高，2#回风井延伸至180m标高；两条回风天井井口标高500m，并与一期回风井及III、VI矿体回风斜井联通，两条回风斜井通过回风天井与一期工程的回风系统联通，实现污风排放功能。
二、施工方法概述斜井钻爆法施工，一次成巷；机械装碴，汽车排废；固定供气，确保气量；机械通风，保障作业；掘砌平行，及时支护；循环协调，保证进度；科学调度，安全第一，保证质量。
斜井施工采用YT-28高频凿岩机凿岩，爆破使用硝铵炸药，底眼装防水炸药、非电毫秒雷管联网磁电雷管起爆；SDA63B-2T22轴流风机配φ900mm风筒通风；人工配合VZ160型小型挖掘机装碴；JK-2.5×2型提升机牵引6m3前卸式无卸载轮箕斗运碴，24kg轨道路线，轮距900mm；距井筒掌子面60m左右用HPH6喷砼机进行喷支平行作业，灯桩埋设、踏步浇筑紧随工作面，距工作面不超过15m。
井尾回风立眼处理堵塞物施工安全技术措施
主井尾回风立眼处理堵塞物施工安全技术措施一、概况：由于主井尾回风立眼中部有异物堵塞，导致通风不畅，使得主井尾回风风量不足，为了使主井尾风量达到配风要求，现需要对回风立眼进行放炮作业，将异物清除。
为了确保此次施工的安全，特编制如下安全技术措施。
二、放炮作业前的准备工作：1、施工前由专人检查回风立眼上、下口附近顶板、瓦斯和积水等情况。
2、跟班干部派专人在回风立上、下口100米范围内设置拦人警戒。
3、放炮前确定回风立眼内的管路是否还在使用，如还在使用，需将管路断开。
4、放炮前，为防止在投放炸药过程中引爆线拉断，将炸药和雷管用麻绳绑好，炸药量为每次一根雷管，一卷炸药。
5、放炮前在回风立眼上下口上风侧50米处准备消防器材。
6、放炮期间，将在主井尾工作的人员撤离。
三、操作步骤：1、将用麻绳捆好的炸药接上引线，手持麻绳轻轻的将炸药投入回风立眼预定位置。
2、跟班干部派专人在回风立眼上、下口100米范围内设置拦人警戒。
3、放完炮后确定是否将异物清楚，然后调整307及主井尾各处风量。
四、安全技术措施：安全措施1、放炮作业全过程由盯班干部统一指挥。
要求异物清除前，向参加贯通工作的所有人员贯彻安全技术措施。
2、放炮作业，放炮员、班组长、瓦斯检查员必须在现场严格执行“一炮三检”和“三人连锁放炮制”。
3、确定回风立眼通风顺畅后，在调整住皮带斜井风量的同时，测风员按照配风计划将各用风地点的风量重新进行测配风，确保盘区的通风系统正常。
4、放炮作业前后，安监站派专人负责监督本措施的执行贯彻情况。
5、加强放炮作业管理，严格执行措施，严禁任何违章指挥与违章作业。
6、放炮作业，必须严格执行《煤矿安全规程》和施工《作业规程》的有关规定。
307主井尾回风立眼处理堵塞物施工安全技术措施总工程师：安全矿长：安全副总：通风副总：生产部：强力皮带队：防尘区：安监站：技术部：审核：编写：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回风井临时提升系统安装
施工安全技术措施
施工地点：
施工单位：
编制日期：
郭家河回风井临时提升系统安装
施工安全技术措施
一、工程概况：
该临时提升系统包括临时井架是ⅣG型井架一层、10吨稳车
二台、5吨稳车一台。ⅣG型井架一层高度为10500mm，底脚跨
距为15300mm，10吨稳车重为6.4吨、5吨稳车重约4.32吨。Ⅱ
G型井架一层重约16吨。
稳绳采用6*19+FC-24-1670 两根、提升钢丝绳采用
18*7+FC-28-1670、信号电缆以及压风管悬吊电缆选用
6*19+FC-21-1670两根。
临时吊盘采用Ⅰ20工字钢、[10及[20槽钢组合而成
天轮平台布置在一层卸矸台位置，天轮梁为Ⅰ56工字钢，其
长度为11米，每根工字钢重约1.2吨，天轮及导向天轮均为1米
天轮，其重量为0.6吨，。
二、施工劳动组织及工期
施工单位：
施工负责人：
技术负责人：
安全负责人：
施工时间： 2日
三、施工过程及技术要求
（一）施工前的准备
1．施工前要组织有关施工人员熟悉图纸及有关资料，了解其结构、
安装程序、施工方法和质量标准等问题，做到人人心中有数，以便贯
彻执行。另外还要组织施工人员对现场道路进行熟悉了解，便于设备
的运输及就位。
2．施工工具的准备，根据安装的要求，选用符合安装要求的各种
工具，如：手拉葫芦、绳头、卡子、马镫、撬棍、各种量程卷尺、钢
卷尺、合格的氧气乙炔表及带子等。
序 号 名 称 规格型号 数 量 备 注
1 钢丝绳绳头 Φ12.5㎜ 30m 4根 井架安装地锚
Φ12.5㎜ 6m 4根
Φ18.5㎜ 4m 2根
2 千不拉 3吨 4个
3 马镫 27＃ 4个
20＃ 10个
4 元宝卡子 15＃ 10个
12＃ 10个
28＃ 8个
24＃ 20个
21＃ 40个
3．基础表面清理以及稳车假底制作与安装
找平原稳车及井架基础，将井架以及安装现稳车合适位置的基础的
地脚螺栓清理出80mm左右，以便焊接。
根据10吨稳车及5吨稳车的结构尺寸，焊接基础工字钢并与原稳车
基础地脚螺栓焊接。基础工字钢上平面必须一水平。且底部必须垫实。
4、重新检查井架底腿的标高、地脚螺栓的位置尺寸，标出井架
十字中心线。其次，基础的表面要平整、无露筋、无裂缝、无麻点
等缺陷，然后方可进行基础的打麻与磨平。
4． 井架运到现场应对其进行清点、检查和核对，如有不符必须处
理合格后方可安装。
5． 一层井架腿和斜撑上用Ф16螺纹钢筋焊接，作为爬梯用。
技术要求：（1）螺纹钢筋的长度500㎜。
（2）螺纹钢筋的间距为400㎜。
（4）钢筋与井架焊接须牢固可靠。
6． 该井架及稳车安装使用25吨吊车安装。
（二）施工过程及技术要求
1．在现场组装第一层的两扇（底腿G—5，底腿G—6，一层横撑
G—11以及所有短横撑），螺栓紧固完毕后，用两台吊车抬起一扇放
在垫有垫铁的地基上，穿好地脚螺栓，并用带千不拉的钢丝绳生根在
可靠的物体上。
2．由测量人员放出井筒十字中心线，按图要求找第一层井架。
技术要求：（1）井架中心线与井筒中心线重合。
（2）四条底腿标高相对误差在5㎜内。
3．一层找正后，补齐垫铁进行二次浇灌。
4、按照图纸安装卸矸台天轮大梁及天轮。
5、 对天轮找正并加固一层井架。
要求：
1. 井架在现场的组装和安装，应符合《钢结构工程施工及验收规
范》的规定。
2. 在每片主体桁架组装时，其下部应临时用方木支撑固定，防变
形，竖立时，还应对井架各部位采取补强措施。
3. 井架四底腿的标高相应误差不得大于±5㎜。
4. 各部紧固螺栓连接严密。
5. 天轮水平度不大于0．15‰。
6. 提升天轮实际提升中心线与设计中心线位置偏差不大于3㎜。
6、在组装及安装井架时，同时借助25吨吊车安装三台稳车，
1) 用25T吊车吊起稳车，并穿上螺栓带上闭母，垫上垫铁，用框式
水平仪找平找正后进行二次浇灌。
2) 电器的安装：
（1） 、认真学习图纸与稳车各板布置图。
（2） 、按图要求摆放各板及操平找正。
（3） 、按接线图把各板柜用操作线连接好，并穿上线号。
（4） 、放各稳车的电源和负荷线，并接好。
（5） 、检查接线是否符合要求，并及时处理。
（6） 、检查板内有无杂物，给低压板供电，试空板并达到要求。
3）试车：
1、检查各部件是否符合要求，并及时处理。
2、向各齿轮箱和油泵内注油，检查各处是否漏油，抱闸是否
可靠。
3、处理电机滑环头上的碳刷。
4、调试稳车。
7、下放钢丝绳
1) 将两根稳绳分别缠绕在两台10吨稳车上。
2) 根据图纸在卸矸台下放钢丝绳位置挂设10吨滑车。
3) 将钢丝绳用棕绳引过滑车，在井盖上下放的位置用磁力钻，钻孔直
径须大于下放钢丝绳直径。
4) 利用井上下口电话或信号联系下放钢丝绳是否下放到位。
5) 按照图纸尺寸在卸矸台位置将稳绳生根。
6) 井下口是用千不拉张紧钢丝绳并在垂点位置的钢梁上生根，（如果
钢丝绳垂点位置为钢梁，可在主梁下放横放一根25号工字钢作为
钢丝绳的生根点）。
7) 另一根于此相同。
8) 信号电缆与压风管路钢丝绳下放与上述相同。
8、临时提升装置
1) 将提升钢丝绳缠绕在5吨稳车上。
2) 将钢丝绳用棕绳引过滑车，在井盖上下放的位置用磁力钻，钻孔
直径须大于下放钢丝绳直径。
3) 将提升钢丝绳下放到井下口，并将罐笼装车下放至回风井下口。
4) 在井下口进出车平台位置挂设临时罐笼，并将稳绳卡入罐儿内。
形成临时提升。
5) 试运行（罐内乘坐两人利用对讲机联系查看运行情况是否符合要
求，否则更改）
9、吊盘下放、组装及悬挂
1) 将吊盘绳缠绕在两个10吨稳车上，分别通过天轮下放到井下口
处。（在钢丝绳穿过井盖处，利用磁力钻钻孔，，井底用木板铺设
临时平台）
2)将吊盘散件装车从矿方副井下放并运至回风井下口。
3)在井底组装上下两层盘，两层盘叠放时须错开吊盘立柱位置，利用
10吨稳车将立柱安装在下吊盘上。
4) 将吊盘绳按规定与上层盘连接，利用井底电话与井口联系，使其同
时慢慢上提，达到组装高度后进行调整组装。
5) 将悬吊的吊盘试运行，查看运行是否平稳，间隙是否大致相同等有
关参数。
三、安全措施
1．所有施工人员必须牢固树立“安全第一，预防为主，综合治理”
的思想，认真贯彻执行本措施及补充规定。
2．在整个施工中井口20米内严禁烧焊。
3．严格岗位责任制，各要害工种必须持证上岗，必须集中精力，
认真操作。
4．起吊时要专人指挥，并将有关技术要求、起吊物件的重量和走
向及时通知司机，听清信号方可起吊，起重臂下严禁站人。
5．施工时，施工人员在抬、扛物体时，信号一致，齐拿齐放。
6．施工人员进入施工现场时必须带安全帽；登高时，应佩戴合格
的保险带，并生根在安全可靠位置。
7．所有起吊须具有6.5倍以上的安全系数，先检查后使用，严禁
带病作业。
8．登高爬梯行走时须抓牢，踩实。
9. 安装剩余的小件严禁高空抛物。
10．高空起吊物件时，地面须有留绳，在地面要试吊，方可进行
下一步程序。
11．施工，劳保用品须穿带整齐。
12．使用的氧气、乙炔须分开5米，有回火阀，离明火10米，并
有有效的消防器材。
13．使用电焊机时停焊应及时停电，并有良好的接地。
14. 氧气瓶、乙炔瓶在井口施工时要用不燃物覆盖，严防被重物
砸着。
15．吊工字钢时，工字钢的刃角要用管子包住。
16．施工现场设好警戒，严禁非工作人员入内，物体起吊过程中
工作人员也不准入内。
17．班前班中严禁喝酒、打闹，施工人员须集中精力，时刻注意
和提醒自已和他人的安全，在施工中严禁垂直平行作业。
18. 本措施批准签字后方可执行。执行前必须对所有参与施工人
员进行措施的贯彻学习并做好记录。
19. 该措施有效期：从开工至工程结束。
20. 施工由安全员 为现场安全第一负责人，要全面抓好
施工过程中得安全工作，将措施落实到施工的全过程。
21. 本措施要经上级部门审批方可生效。
22. 本措施安全未尽部分详见《煤矿安全规程》和其他相关规章制
度执行。
