2023年中考物理复习家庭电路故障分析专题
中考物理专题复习家庭电路故障的分析问题的综合题附答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。
用测零线电笔检测a点氖管不发光，检测b点氖管发光。
发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
2．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。
(以上两格均选填“正常”或“短路”)。
【答案】电阻正常短路【解析】【详解】[1]从焦耳定律2得出串联电路中电阻大时发热量高，所以接头处容易发热高甚至引Q I Rt起火灾，是由于接头处导线比相同长度无接头处导线的电阻大；[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。
3．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；②闭合S、S2，L0不亮，则说明__________；③闭合S、S3，L0、L3发光都较暗，则说明__________；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。
备战中考物理综合题专题复习【家庭电路故障的分析问题】专题解析附详细答案
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。
用测零线电笔检测a点氖管不发光，检测b点氖管发光。
发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。

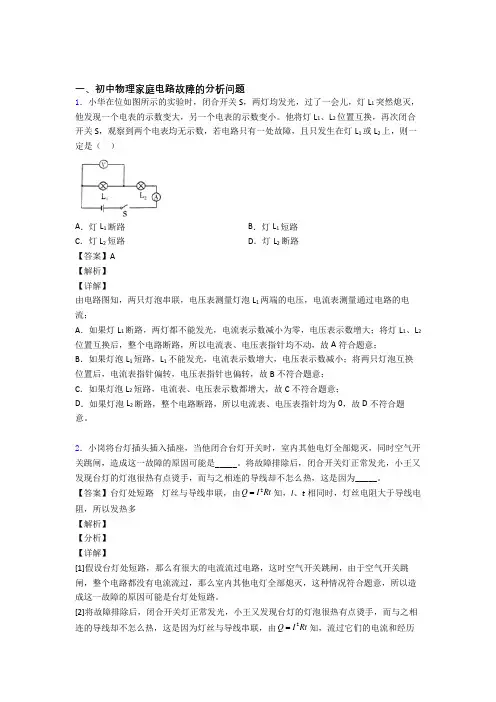

精选中考物理易错题专题复习家庭电路故障的分析问题及答案
一、初中物理家庭电路故障的分析问题1．小华在位如图所示的实验时，闭合开关S ，两灯均发光，过了一会儿，灯L 1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。
他将灯L 1、L 2位置互换，再次闭合开关S ，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L 1或L 2上，则一定是（ ）A ．灯L 1断路B ．灯L 1短路C ．灯L 2短路D ．灯L 2断路【答案】A 【解析】 【详解】由电路图知，两只灯泡串联，电压表测量灯泡L 1两端的电压，电流表测量通过电路的电流；A ．如果灯L 1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L 1、L 2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A 符合题意；B ．如果灯泡L 1短路，L 1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B 不符合题意；C ．如果灯泡L 2短路，电流表、电压表示数都增大，故C 不符合题意；D ．如果灯泡L 2断路，整个电路断路，所以电流表、电压表指针均为0，故D 不符合题意。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
中考物理压轴题专题复习——家庭电路故障的分析问题的综合含答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
中考物理专题复习家庭电路故障题及答案解析
一、初中物理家庭电路故障的分析问题1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
2023年全国中考物理真题分项汇编专项三 电路故障分析含详解
1．（2023四川内江）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路2．（2023山东泰安）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。
已知灯泡L1、L2中只有一个出现了故障，其它元件均完好。
下列说法正确的是（）A．可能是灯泡L1短路B．可能是灯泡L2短路C．可能是灯泡L1断路D．一定是灯泡L2断路3．（2023四川达州）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。
一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（）A．灯泡L1和L2发光时，两灯并联B．灯泡熄灭是由于灯L2断路造成的C．灯泡熄灭是由于灯L1断路造成的D．灯泡熄灭是由于灯L2短路造成的1．（2023四川内江）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路【答案】AA．若L1短路，则L1不亮，L2亮，电流表有示数，电压表无示数，故A符合题意；BD．闭合开关后一灯亮，另一灯不亮，电流表有示数，说明电路是通路，又因为电路是串联电路，所以故障不能是灯断路，故BD不符合题意；C．若L2短路，则L2不亮，L1亮，电流表有示数，电压表有示数，故C不符合题意。
故选A。
2．（2023山东泰安）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。
已知灯泡L1、L2中只有一个出现了故障，其它元件均完好。
下列说法正确的是（）A．可能是灯泡L1短路B．可能是灯泡L2短路C．可能是灯泡L1断路D．一定是灯泡L2断路【答案】BA．若是灯泡L1短路，由电路图可知，此时电路中只有灯泡L2接入电路，电流表测电路中电流，电压表V1与V2均测量电源电压，则三电表均有示数，故A错误；B．若是灯泡L2短路，只有灯泡L1接入电路，此时电压表V2示数为零，电压表V1测电源电压，电流表测电路中电流，此时只有两个电表的指针发生偏转，故B正确；C．若是灯泡L1断路，此时电路处于断路状态，电流表示数为零，电压表V1测电源电压，电压表V2未接入电路，无示数，此时只有一个电表的指针发生偏转，故C错误；D．若是灯泡L2断路，此时电路处于断路状态，电流表无示数，电压表V1与V2均测量电源电压，此时两电表有示数，但由B中分析可知，不是只有这一种情况，故D错误。
2023年中考物理二轮专题复习：《电学》实验题(附答案)
2023年中考物理二轮专题复习：《电学》实验题姓名：___________班级：___________考号：___________1．物理实验小组利用如图所示的装置探究并联电路电流规律。
（1）连接电路时，应将开关S___________（选填“闭合”或“断开”）；乙图的实物图中还差一根导线未连接，请根据甲图的电路图将其连接好.（2）在实验过程中，两盏灯都突然熄灭，但电流表A有示数。
若整个电路只有一处发生故障，则可能是___________（选填“短路”或“断路”）；进一步发现，此时电流表A1有示数而电流表A2无示数，则可以确定发生故障的是___________（选填“L1”或“L2”）；（3）排除故障后，实验小组用电流表测出通过L1、L2和干路的电流，并在下表中记录数据。
其中第三次实验电流表A1的指针在丙图的位置，则读数为___________A；（4）本组的小华同学分析数据时认为第三次实验时，电流表A2的读数是错误的，错误的原因是___________；修正数据后，小华认为：并联电路干路电流等于各支路电流之和，且各支路电流相等。
你认为这个结论___________（选填“可靠”或“不可靠”）；接下来应该更换___________的灯泡进行实验。
2．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。
小静等同学设计了如图甲所示的电路图：（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________ （2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：_____ ______；（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是___________，其数值为___________；（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；A．调高电源电压B．更换一个最大阻值为30Ω的滑动变阻器C．再串联一个10Ω的电阻D．将电压表改接到滑动变阻器两端（6）如图图像中能大致反映本实验中各物理量之间关系的是___________。
中考物理家庭电路故障复习及答案
当闭合开关S、S1时，L0和L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
一、初中物理家庭电路故障的分析问题
1．如图所示的是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（ ）
校验次数
1
2
3
4
5
6
校验电灯接入点
a、f
a、b
C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光
D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光
【答案】D
【解析】
【分析】
【详解】
A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；
校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；
校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；
校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；
校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；
B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；
中考物理家庭电路故障的分析问题的综合复习及答案
一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（）①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A．①②B．①④C．②④D．③④【答案】B【解析】【分析】【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S 该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻 短路 【解析】 【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
中考物理提高题专题复习家庭电路故障的分析问题练习题及答案解析
一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（）①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A．①②B．①④C．②④D．③④【答案】B【解析】【分析】【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页（共12页） 2023年中考物理复习家庭电路故障分析专题 一、选择题
1．如图所示电路，当开关S接通后，电灯不发光，若用测电笔在A、B、C、D各点测试，发现在A、B、C三点测电笔都发光，在D点测电笔不发光，可以判断线路的故障（ ）
A．在AB段断路 B．在BC段短路 C．在BC段断路 D．在CD段断路 2．如图是部分家庭电路示意图，正常发光的电灯突然熄灭，经检查保险丝完好，用测电笔检查a、b、c三点，氖管均发光，造成这现象的原因可能是（ ）
A．电灯的灯丝断路 B．cd间断路 C．插座发生短路 D．进户的火线断路 3．小王在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸的，其中正确的判断是（ ） A．可能是弟弟不小心把水洒在插座上了 B．可能是房间电灯开关短路了 C．可能是进户线的零线断了 D．可能是家人刚启用的用电器有漏电 4．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮。断开S1、保持S2闭合，用测电笔插入插座上孔，氖管发光，插入插座下孔，氖管发光。则故障可能是（ ）
A．ac间断路 B．bd间断路 第2页（共12页）
C．灯泡L断路 D．b点到零线之间断路 5．如图是小华家的部分电路简化图，由该电路可知（ ）
A．电能表是用来测量家庭电路中用电器总电功率的 B．空气开关自动断开切断电路，一定是因为电路出现了短路 C．正常情况下，用试电笔分别检测a、b两根线，试电笔都发光 D．接地线的作用是将用电器金属外壳连接大地，可保护人身安全 6．关于家庭电路和安全用电，下列说法正确的是（ ） A．不高于220V的电压对人体都是安全的 B．使用试电笔时不能接触笔尾的金属体 C．闭合教室里一个开关，三盏灯同时亮，说明这三盏灯是串联的 D．家庭电路中电流过大导致空气开关跳闸，原因是电路短路或者总功率过大 7．家庭电路中，会引起空气开关跳闸的是（ ） A．用测电笔接触火线 B．将用电器的金属外壳接地 C．控制灯的开关短路 D．同时使用的用电器总功率过大 8．如图所示的家庭电路，下列说法正确的是（ ）
A．电灯和插座是串联关系 B．控制电灯的开关应接在火线上 C．使用试电笔检查电路故障时不能接触笔尾的金属体 第3页（共12页）
D．如果灯泡不亮，原因一定是电路短路造成的 9．下列对家庭电路认识正确的是（ ）
A．用如图甲所示的方法使用正常的测电笔，会发生触电事故 B．如图乙，若空气开关跳闸，则应该先检查电路，排除故障后再合上总开关 C．如图丙，安装该电能表的家庭同时使用的用电器总功率不能超过2200W D．如图丁，断开保险丝并在保险丝处安装校验灯L0，若闭合开关S，校验灯不亮，则一定是L1短路
10．如图所示，小莉早上想用电热水壶烧开水，将插头插入插座，并闭合开关，发现电热水壶不工作；但厨房的灯泡是亮的。保持灯泡开关闭合，拔出插头，用试电笔分别接触插座的左右两孔，发现接左孔时氖管不发光，接右孔时发光。若电路中只有一处故障，则故障可能是（ ）
A．CD间电路断路 B．ED间电路断路 C．插座短路 D．保险丝烧断 11．电能的利用给我们的生活带来了极大的便利，但使用不当也会带来安全隐患。下列操作可能会带来安全隐患的是（ ） A．在同一个插线板上，同时使用多个大功率用电器 B．空气开关“跳闸”时，先检修后，再将空气开关复位 C．使用试电笔时，用手接触笔尾金属体 D．更换灯泡时，先断开开关 12．小明家中的空气开关突然跳闸断电，其原因不可能是（ ） A．阳台插座被雨水浇湿 B．电路总开关短路 第4页（共12页）
C．客厅的吸顶灯短路 D．正在使用的电器总功率过大 13．如图是一个带有开关、指示灯和多个插座的接线板。如果指示灯损坏，闭合开关插座上的用电器仍可工作。小明发现每当接线板的插头插入家庭电路中，闭合接线板上的开关时，总出现“跳闸”现象。关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是（ ）
A．“跳闸”的原因是接线板中的电路发生了断路 B．“跳闸”的原因是接线板中的电路发生了短路 C．板上的多个插座与指示灯串联 D．线板上的开关与指示灯并联 14．在综合实践活动中，小明用测电笔来判断家里电灯的开关是接在火线上还是接在零线上，闭合开关，灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现氖管两次都发光，根据此现象（ ） A．可以确定，开关接在火线上 B．可以确定，开关接在零线上 C．无法确定开关接在火线上还是零线上 D．需断开开关，再检测这两个接线柱才能判断接在火线上还是零线上 15．如图，在进户线的干路上串联一只标有“220V 40W”的校验灯L2，检查L1所在支路情况，下列说法正确的是（ ）
A．若闭合开关S1时发现L1不亮，L2正常发光，说明L1所在支路断路 B．若闭合开关S1时发现L1、L2都不亮，说明L1所在支路短路 C．若闭合开关S1时发现L1、L2都发光，但较暗，说明L1所在支路正常 第5页（共12页）
D．若闭合开关S1时发现L1不亮，L2正常发光，此时用测电笔接触B点，氖管会发光 16．在家庭电路中，有一盏白炽灯的连接如图所示，闭合开关，电灯不亮，下列关于电路故障的判断错误的是（ ）
A．若用试电笔接触D点时氖管发光，接触E点时氖管不发光，灯泡可能断路 B．若用试电笔接触B点时氖管发光，接触C点时氖管不发光，开关可能短路 C．若用试电笔接触A至F各点时氖管都发光，零线断路 D．若用试电笔接触A至F各点时氖管均不发光，火线断路 17．在电工书上，列出白炽电灯的一项常见故障与检修方法如下表： 故障现象 可能原因 检修方法 电灯不亮 灯泡灯丝断了 换新灯泡 灯泡灯头内的电线断了 重新接好 开关、灯头内的电线等处线头松动，接触不良 检查线路
上述故障的可能原因可以概括成（ ） A．电路出现了开路 B．电路出现了短路 C．电路组成不完整 D．以上三种原因都有可能 18．小红的妈妈从市场上买了一个廉价的台灯，装上“220V 25W”的灯泡后，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（ ） A．台灯的功率太大 B．台灯开关处有短路 C．台灯灯座处有短路 D．台灯插头处有短路 19．如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（ ） 第6页（共12页）
A．电能表的单位是千瓦时 B．根据测试结果，应该是m处断路 C．若在导线a和b之间接一个灯L1，则它和L是并联 D．三孔插座是为了防止用电器外壳带电发生触电事故 20．小明家的部分电路简化后如图所示，闭合开关S1、S2，灯泡发光，电热水器正常工作，在三孔插座处插入一洗衣机插头，发现洗衣机不工作，灯泡、电热水器正常工作，拔出洗衣机插头，灯泡、电热水器仍正常工作，用试电笔分别测试插座的左、右孔，只有右孔使氖管发光，则下列说法正确的是（ ）
A．b点所在的线是火线 B．电路中的故障是接地线断路 C．可能是e、f间的导线短路 D．可能是c点与插孔左侧间的导线断路 21．如图所示的家庭电路中仅接入两只灯泡，灯泡L1和L2中的一个发生故障使保险丝熔断，为了判断灯泡的故障，断开所有开关，用一个校验灯L0（普通的白炽灯）并联在熔断的保险丝
两端，然后闭合闸刀开关S0，下列操作和判断正确的是（ ） 第7页（共12页）
A．闭合开关S1，L0能正常发光，则灯泡L1断路 B．闭合开关S1，L0发光较暗，则灯泡L1短路 C．闭合开关S2，L0能正常发光，则灯泡L2短路 D．闭合开关S2，L0发光较暗，则灯泡L2短路 22．如图所示是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不
发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路 B．c点左侧的零线断路 C．灯L2所在支路断路 D．c、d两点间断路 23．燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S、灯L亮，测电笔氖管发光；断开厨房开关S、灯L熄灭，测电笔氖管不发光。该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A． B． 第8页（共12页）
C． D． 24．如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A．熔丝熔断 B．三孔插座与地线接触不良 C．灯泡被短路 D．A、B两点间断路 25．小丞晚上在家做作业时，突然台灯不亮了，家里其它用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（ ） A．进户火线断路 B．进户零线断路 C．短路 D．没交电费，所以停电了 28．现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有配电系统如图所示，空调能正常工作，但灯泡不亮，用试电笔接触插座左右两孔，氖管都发光，出现故障的原因最可能是（ ）
A．灯泡短路 B．灯泡断路 C．cd断路 D．ab断路
