电子厂SMT贴片规范
SMT工艺流程及各工位操作规范
SMT工艺流程及各工位操作规范概述表面贴装技术（Surface Mount Technology，简称SMT）是一种电子组装技术，广泛应用于电子产品的制造过程中。
本文将介绍SMT工艺流程的各个环节，以及各个工位的操作规范。
SMT工艺流程SMT工艺流程可以分为以下几个步骤：1.元件和PCB准备：在工艺开始之前，需要准备好元件和PCB板。
元件应进行分类、清洁和盘装。
PCB板应进行清洁和定位。
2.印刷：将焊膏粘贴到PCB板上。
3.安装：将元件粘贴到PCB板的焊膏上，这一步骤也称为贴片。
4.回流焊接：使焊膏熔化，并固定元件到PCB板上。
5.检查：检查焊接质量，包括元件是否安装正确，焊点是否合格。
6.清洗：清洗PCB板和元件以去除焊膏残留物。
7.测试：对已焊接的PCB板进行功能和性能测试。
8.包装：将已测试合格的PCB板进行包装，以备下一步骤的使用。
工位操作规范1. 元件和PCB准备工位•元件分类：根据元件相关规格和封装形式，进行分类并放置在对应位置，以便后续使用。
•元件清洁：使用适当的清洁剂和工具对元件进行清洁，以去除表面的污垢和油渍。
•元件盘装：根据所需数量，将清洁的元件装入元件盘，确保装盘过程中元件之间的间隔适当。
•PCB清洁：使用清洁剂和无尘布对PCB板进行清洁，确保表面干净无污垢。
•PCB定位：使用适当的夹具或模板，确保PCB板在后续工艺过程中位置准确。
2. 印刷工位•选择合适的印刷机：根据PCB板的尺寸和要求，选择适合的印刷机进行操作。
•调整印刷机参数：根据焊膏的特性和PCB板的要求，调整印刷机的速度、压力和刮刀角度等参数。
•焊膏印刷：将焊膏均匀地印刷到PCB板上，确保覆盖面积和厚度均匀一致。
3. 安装工位•选择合适的贴片机：根据PCB板的尺寸和元件的要求，选择适合的贴片机进行操作。
•调整贴片机参数：根据元件封装形式和PCB板的要求，调整贴片机的速度、压力和放料方式等参数。
•元件安装：将元件粘贴到已上焊膏的PCB板上，确保位置准确。
SMT工艺流程及各工位操作规范
SMT工艺流程及各工位操作规范SMT（表面贴装技术）是一种电子组装技术，广泛应用于电子产品的制造中。
在SMT工艺流程中，需要经过一系列的工位操作，以确保电子产品的质量和稳定性。
以下是SMT工艺流程及各工位操作规范的简要介绍。
1. 印刷工艺：在印刷工艺中，操作员需要将油墨印刷到PCB（印刷电路板）上。
操作规范包括：确保油墨的质量和稠度，精准地将油墨印刷到指定的区域，以及及时清洁印刷设备。
2. 贴片工艺：在贴片工艺中，操作员需要将SMT元件精准地贴片到PCB上。
操作规范包括：确保元件的质量和定位精度，避免元件的错位和损坏，以及及时清洁贴片设备。
3. 焊接工艺：在焊接工艺中，操作员需要使用热风和焊膏将SMT元件与PCB焊接在一起。
操作规范包括：确保焊接的温度和时间控制在合适范围内，避免产生焊接质量问题，以及及时清洁焊接设备。
4. 检测工艺：在检测工艺中，操作员需要使用X射线检测或其他检测设备对焊接后的PCB进行质量检测。
操作规范包括：确保检测设备的准确性和稳定性，及时发现和修复焊接质量问题。
5. 清洗工艺：在清洗工艺中，操作员需要使用清洗设备将PCB上的残渣和污垢清洗干净。
操作规范包括：确保清洗设备的清洁度和能效性，避免清洗剂残留，以及及时清洁清洗设备。
以上是SMT工艺流程及各工位操作规范的简要介绍。
在实际生产过程中，操作员需要严格按照规范操作，以确保产品质量和生产效率。
同时，定期维护和保养设备，做好生产记录和质量追溯，也是确保SMT工艺质量的重要保证。
SMT（表面贴装技术）是一种广泛应用于电子产品制造中的先进电子组装技术。
它相对于传统的插件装配技术具有更高的生产效率、更高的集成度和更好的可靠性。
SMT工艺需要通过一系列的工位操作来完成产品的生产，每个工位都有其独特的操作规范和技术要求。
以下将介绍SMT工艺中常见的工位和操作规范。
6. 烘烤工艺：在烘烤工艺中，操作员需要将已经焊接好的PCB放入烘烤设备中进行固化和干燥。
SMT贴片元器件操作
XXX有限公司企业标准SMT贴片元器件操作工艺规范Q/HHD ×××-××××1.目的为了规范SMT贴片元器件操作工艺符合产品设计要求特制订本企业标准。
2.范围本规范规定了印制板装配生产线贴片元器件点膏、贴片、焊接所需的材料、工具、设备及工艺技术要求和检验方法。
本规范适用于手工、半自动和自动方法对元器件的点膏、贴片和焊接。
3.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
凡是不注口期的引用文件，其最新版本适用于本规范。
GB 5489-85 印制板制图GB/T 2036-94 印制电路术语JB/T 5054. 1-2000 产品图样及设计总则Q/HI1D 442-2004 外购外协件、在制品、成品抽样检验规定4.术语和定义下列术语和定义适用于本规范4.1工艺规范某一专业工种所通用的基本规程。
4.2印制电路在绝缘基材上，按预定设计形成的印制板元件或印制线路以及两者结合的导电图形。
4.3印制线路在绝缘基材上形成的导电图形，用于元器件之间的连接，但不包括印制元件。
4.4印制板印制线路或印刷线路成品板的通称。
它包括刚性、挠性和刚挠结合的单面、双面和多层印制板等。
4.5导电图形×××× - ×× - xx实施×× - χχ发布印制板的导电材料形成的图形。
4.6字符印制板上主要用来识别元件位置和方向的字母、数字、符号和图，以便装联和更换元件。
4.7印制板组装件装配图印制板装配图是表示各种元器件和结构件等与印制板联接关系的图样。
4.8装配按印制板装配图表达的产品（部件）中的部件与部件、零件或零件间的联接图样，采用自动、半自动、手工方法，把元器件、结构件、接插件等安装在印制板基体上。
SMT贴片标准及工艺标准
印刷工艺
印刷机选择
锡膏选择
印刷精度
根据产品要求选择合适 的印刷机，确保印刷质
量。
根据产品特性选择合适 的锡膏，保证焊接质量。
印刷精度要求高，误差 需控制在一定范围内。
印刷质量检测
印刷完成后需进行质量 检测，确保无缺陷。
贴片工艺
贴片设备选择
根据产品要求选择合适的贴片 设备，确保贴片精度。
元件选择与准备
焊点完整性
焊点外观
焊点应连续、平滑，无气泡、空洞或 裂缝。
焊点应呈光亮的金属色，无氧化、变 色等现象。
焊点强度
焊点应牢固，能承受一定程度的压力 和振动，不易脱落。
元件位置标准
元件位置准确性
元件应放置在正确的位置，偏差 不超过允许范围。
元件方向正确性
元件的方向应符合电路设计要求， 极性元件方向正确。
焊点外观检测
焊点外观需光滑、连续、无气泡、无杂质。
检测工艺
01
功能检测
对产品进行功能检测，确保满足设 计要求。
尺寸检测
对产品尺寸进行检测，确保符合规 格要求。
03
02
外观检测
对外观进行检测，确保无明显缺陷。
可靠性检测
对产品进行可靠性检测，确保满足 使用要求。
04
SMT贴片质量标准
03
焊点质量标准
贴片材料的表面质量
贴片材料的表面应光滑、无缺陷，以确保良好的贴装效果。
辅助材料标准
1 2
粘合剂材料
用于固定电子元件的粘合剂应具有适当的粘性和 耐温性能。
清洁剂材料
用于清洁贴片表面的清洁剂应无腐蚀性、无残留 物。
3
包装材料
用于包装贴片产品的包装材料应具有保护性、防 潮性和抗震性。

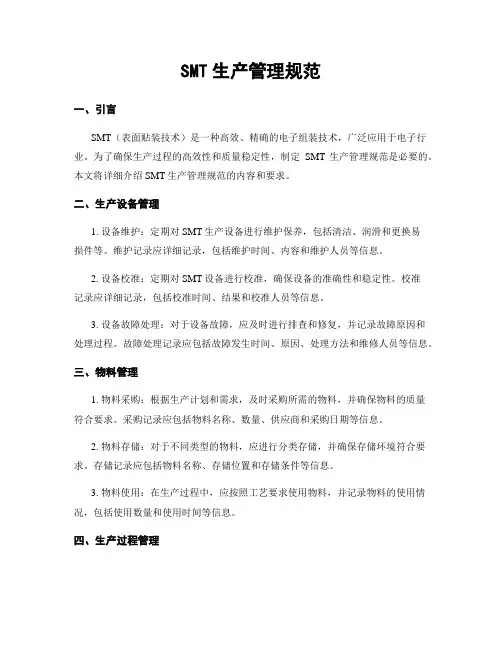

SMT生产管理规范
SMT生产管理规范一、引言SMT（表面贴装技术）是一种高效、精确的电子组装技术，广泛应用于电子行业。
为了确保生产过程的高效性和质量稳定性，制定SMT生产管理规范是必要的。
本文将详细介绍SMT生产管理规范的内容和要求。
二、生产设备管理1. 设备维护：定期对SMT生产设备进行维护保养，包括清洁、润滑和更换易损件等。
维护记录应详细记录，包括维护时间、内容和维护人员等信息。
2. 设备校准：定期对SMT设备进行校准，确保设备的准确性和稳定性。
校准记录应详细记录，包括校准时间、结果和校准人员等信息。
3. 设备故障处理：对于设备故障，应及时进行排查和修复，并记录故障原因和处理过程。
故障处理记录应包括故障发生时间、原因、处理方法和维修人员等信息。
三、物料管理1. 物料采购：根据生产计划和需求，及时采购所需的物料，并确保物料的质量符合要求。
采购记录应包括物料名称、数量、供应商和采购日期等信息。
2. 物料存储：对于不同类型的物料，应进行分类存储，并确保存储环境符合要求。
存储记录应包括物料名称、存储位置和存储条件等信息。
3. 物料使用：在生产过程中，应按照工艺要求使用物料，并记录物料的使用情况，包括使用数量和使用时间等信息。
四、生产过程管理1. 工艺规程：制定详细的SMT生产工艺规程，包括贴片工艺、回流焊工艺等。
工艺规程应明确工艺参数、操作流程和质量要求等内容。
2. 生产计划：根据定单需求和交货期，制定合理的生产计划，并确保生产进度的准确性和及时性。
生产计划应包括产品型号、数量、生产日期和交货日期等信息。
3. 生产记录：在生产过程中，应记录关键环节的生产数据，包括生产数量、不良品数量、生产时间和操作人员等信息。
生产记录应及时填写和归档。
4. 不良品处理：对于生产过程中产生的不良品，应及时进行分类、记录和处理。
不良品处理记录应包括不良品数量、不良原因和处理方法等信息。
五、质量管理1. 品质检验：对生产过程中的关键环节进行品质检验，确保产品符合质量要求。
SMT贴片工艺要求
详解SMT贴片工艺要求随着我国电子工艺水平的不断提高，我国已成为世界电子产业的加工厂。
表面贴装技术是电子先进制造技术的重要组成部分。
SMT加工的迅速发展和普及，对于推动当代信息产业的发展起到了独特的作用。
目前，SMT已广泛应用于各行各业的电子产品组件和器件的组装中。
与SMT 的这种发展现状和趋势相应，与信息产业和电子产品的飞速发展带来的对SMT的技术需求相应，我国电子制造业急需大量掌握SMT知识的专业技术人才。
工艺目的本工序是用贴片机将片式元器件准确地贴放到印好焊膏或贴片胶的PCB表面相对应的位置上。
贴片工艺要求一、贴装元器件的工艺要求1. 各装配位号元器件的类型、型号、标称值和极性等特征标记要符合产品的装配图和明细表要求。
2. 贴装好的元器件要完好无损。
3. 贴装元器件焊端或引脚不小于1/2厚度要浸入焊膏。
对于一般元器件贴片时的焊膏挤出量(长度)应小于0.2mm，对于窄间距元器件贴片时的焊膏挤出量(长度)应小于0.1mm。
4. 元器件的端头或引脚均和焊盘图形对齐、居中。
由于再流焊时有自定位效应,因此元器件贴装位置允许有一定的偏差。
允许偏差范围要求如下:(1)矩型元件：在PCB焊盘设计正确的条件下，元件的宽度方向焊端宽度3/4以上在焊盘上，在元件的长度方向元件的焊端与焊盘交叠后,焊盘伸出部分要大于焊端高度的1/3；有旋转偏差时，元件焊端宽度的3/4以上必须在焊盘上。
贴装时要特别注意：元件焊端必须接触焊膏图形。
(2)小外形晶体管(SOT)：允许X、Y、T(旋转角度)有偏差,但引脚(含趾部和跟部)必须全部处于焊盘上。
(3)小外形集成电路(SOIC)：允许X、Y、T(旋转角度)有贴装偏差,但必须保证器件引脚宽度的3/4(含趾部和跟部)处于焊盘上。
(4)四边扁平封装器件和超小形封装器件(QFP):要保证引脚宽度3/4处于焊盘上,允许X、Y、T(旋转角度)有较小的贴装偏差。
允许引脚的趾部少量伸出焊盘，但必须有3/4引脚长度在焊盘上、引脚的跟部也必须在焊盘上。
SMT贴片作业规范
SMT貼片作業規范
文件編號版本A0頁次第1頁共1頁
1.目的﹕為確保LAN-MATE系列LA(M)機構產品貼片時作業手法不正確造成成品超高不良之異常。
2.范圍﹕適用于本公司LAN-MATE系列LA(M)機構產品貼片作業工序。
3.定義﹕無。
4.權責﹕工程單位負責文件的制定﹑修改﹔
生產單位負責執行﹔
品保單位負責巡回檢查﹔
文控單位負責文件發行。
5.內容說明﹕
5.1制定依據﹕根據作業要求及限度并結合生產作業的實際狀況制定本規范﹔
5.2作業工序及規范﹕
5.2.1准備物料(已刷好正面錫膏之PCB板﹑牙簽﹑紅膠)(如圖一)﹔
5.2.2使用牙簽沾取少量紅膠﹐點置PCB板處 (PCB板對應本體兩定位孔中間處偏上1-1.5mm)(如
圖二)﹔
5.2.3將本體兩定位柱支點放置相應PCB板位置處(如圖三)﹔
5.2.4取塑膠板放置于已貼好之本體上﹐并雙手用力向下擠壓塑膠板(如圖四)﹔
5.2.5取下塑膠板﹐視檢本體(有無漏放、歪斜、放错﹑移位﹑超高)﹐過Airflow(如圖五﹑圖
六)﹔
5.2.6取反面已刷好錫膏OK之PCB板﹐貼排阻﹐電容(如圖七)﹔
5.2.7將平插芯兩支點沾取少量紅膠﹐用力按至PCB板相應孔處(如圖九)﹔
5.2.8視檢(J端有無超高﹐翹起﹐排阻/電容移位﹐漏放等)﹐過Airflow(如圖十)﹔
5.2.9重復上述動作。
圖一圖二(點膠處) 圖三圖四
圖五 (移位) 圖六圖七圖八(點膠處)
圖九圖十
修改標記核准審核制作日期
修改日期。
SMT工艺流程及各工位操作规范
SMT工艺流程及各工位操作规范一、前言SMT（Surface Mount Technology）是一种基于表面贴装技术的电子元件贴装工艺。
本文将介绍SMT工艺的整体流程以及各工位操作的规范。
二、SMT工艺流程概述SMT工艺流程包括PCB板表面处理、贴片、回流焊等多个环节。
下面将详细介绍各个流程的操作规范。
1. PCB板表面处理在SMT工艺中，PCB板表面处理是非常重要的一环。
正确的表面处理可以确保元件的粘贴牢固，焊接质量良好。
•清洗：在表面处理之前，一定要对PCB板进行清洗，去除表面的污垢和氧化层。
•化学处理：可以通过化学方法对PCB板进行表面处理，增加元件与PCB板之间的黏附力。
2. 贴片在SMT工艺中，贴片是将各种电子元件粘贴到PCB板上的过程。
•手动贴片：对于一些小批量生产，可以采用手动贴片的方式，但需要保证操作人员的技术熟练度。
•自动贴片：对于大批量生产，通常会采用自动贴片机进行操作，提高生产效率。
3. 回流焊回流焊是SMT工艺中的最后一道工序，通过高温将电子元件焊接到PCB板上。
•控温控时间：在回流焊过程中，要严格控制温度和时间，确保焊接的质量。
三、各工位操作规范1. 贴片操作规范•在进行贴片操作时，要保证工作环境的清洁，避免灰尘和杂物影响粘贴效果。
•操作人员应熟练掌握贴片机的操作技巧，保证元件的精准贴合。
•贴片机的清洁和维护也是非常重要的，定期清洁贴片机，保持其良好运行状态。
2. 回流焊操作规范•操作人员要保证在回流焊过程中的安全，避免高温烫伤等意外发生。
•严格遵守回流焊的温度和时间要求，确保焊接的质量。
•在回流焊过程中，要及时检查焊接部位是否均匀，确保焊点完全熔合。
四、结论SMT工艺在电子生产制造中扮演着重要的角色，正确的操作规范可以提高生产效率，确保产品质量。
制定良好的工艺流程和操作规范对于SMT工艺的成功应用至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子厂SMT贴片规范
随着电子产品的普及和需求的增加，电子厂的生产效率和质量要求也越来越高。
SMT（Surface Mount Technology）贴片技术作为一项重要的电子制造工艺，被广
泛应用于电子产品的生产中。
为了保证贴片质量和提高生产效率，电子厂制定了一系列的SMT贴片规范。
首先，SMT贴片规范明确了贴片元件的正确尺寸和外形要求。
在生产过程中，SMT贴片机需要精确地将元件粘贴在电路板上。
因此，贴片元件的尺寸和外形必
须符合规范要求，以确保元件粘贴的准确性和稳定性。
规范还规定了元件的引脚长度、间距、位置等参数，以确保元件在焊接后能够正常连接电路。
其次，SMT贴片规范规定了贴片元件的标识要求。
在电子产品的制造和维修
过程中，精确的元件标识是十分重要的。
标识可以帮助操作员正确辨别元件的型号、品牌、参数等信息，从而减少错误操作和误判。
在SMT贴片规范中，要求元件必
须清晰地标有字母、数字、图案等标识，以便准确识别。
另外，SMT贴片规范还规定了贴片元件的安装方向要求。
在电子产品中，很
多元件都有固定的安装方向，如二极管、LED等。
正确的安装方向可以确保元件
在工作时正常工作和连接。
因此，SMT贴片规范要求操作员将元件安装时要严格
按照规定的方向进行，避免因方向错误导致电路连接异常。
此外，在SMT贴片规范中还规定了焊接工艺的要求。
焊接是贴片过程中最关
键的环节之一，影响着元件的连接质量和稳定性。
规范详细规定了焊接温度、时间、速度等参数要求，以确保焊接的质量和可靠性。
同时，规范还规定了焊接过程中的防静电措施、焊接工具的使用和保养等要求，以提高生产过程中的静电保护和工具使用的安全性。
最后，SMT贴片规范还包括了质量控制和检验要求。
质量控制是电子厂生产
过程中的重要环节，是保证贴片质量稳定的关键。
规范规定了贴片机的日常维护和
保养要求，如清洁、润滑等操作，以保证设备的正常工作和寿命。
此外，规范还规定了贴片产品的抽检标准和检验方法，确保产品符合规定的标准和质量要求。
总之，电子厂的SMT贴片规范是为了确保贴片质量和提高生产效率而制定的。
这些规范涵盖了贴片元件的尺寸、标识、安装方向要求；焊接工艺的要求以及质量控制和检验要求等内容。
电子厂通过制定这些规范，可以帮助操作员正确进行贴片生产，提高生产效率和产品质量，从而满足市场需求。
