天然气流量计算公式
1）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。
在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。
孔板流量计理论流量计算公式为：式中， qf 为工况下的体积流量， m3/sc 为流出系数，无量钢；β=d/D，无量钢； d 为工况下孔板内径， mmD 为工况下上游管道内径， mmε为可膨胀系数，无量钢；Δ p 为孔板前后的差压值， Paρ1为工况下流体的密度，kg/m3。
对于天然气而言，在标准状态下天然气积流量的实用计算公式为：式中， qn 为标准状态下天然气体积流量， m3/sAs 为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6c 为流出系数；E 为渐近速度系数； d为工况下孔板内径， mmFG 为相对密度系数，ε为可膨胀系数；FZ 为超压缩因子；FT 为流动湿度系数； p1 为孔板上游侧取压孔气流绝对静压， MPaΔ p 为气流流经孔板时产生的差压，Pa差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。
（2）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。
工业应用中主要有：①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。
在一定的流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。
涡轮流量计的理论流量方程为：式中n 为涡轮转速；qv为体积流量；A 为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关的参数；B为与涡轮顶隙、流体流速分布有关的系数；C 为与摩擦力矩有关的系数。
②涡街流量计：在流体中安放非流线型旋涡发生体，流体在旋涡发生体两侧交替地分离释放出两列规则的交替排列的旋涡涡街。
在一定的流量（雷诺数）范围内，旋涡的分离频率与流经涡街流量传感器处流体的体积流量成正比。
涡街流量计的理论流量方程为：式中，qf为工况下的体积流量，m3/sD为表体通径，mmM为旋涡发生体两侧弓形面积与管道横截面积之比； d为旋涡发生体迎流面宽度， mm f为旋涡的发生频率，HzSr 为斯特劳哈尔数，无量纲。
③旋进涡轮流量计：当流体通过螺旋形导流叶片组成的起旋器后，流体被强迫围绕中心线强烈地旋转形成旋涡轮，通过扩大管时旋涡中心沿一锥形螺旋形进动。
在一定的流量（雷诺数）范围内，旋涡流的进动频率与流经旋进涡流量传感器处流体的体积流量成正比。
旋进旋涡流量计的理论流量方程为：式中，qf为工况下的体积流量， m3/sf为旋涡频率，HzK为流量计仪表系数，P/m3（p 为脉冲数）④时差式超声波流量计：当超声波穿过流动的流体时，在同一传播距离内，其沿顺流方向和沿逆流方向的传播速度则不同。
在较宽的流量（雷诺数）范围内，该时差与被测流体在管道中的体积流量（平均流速）成正比。
超声波流量计的流量方程式为：式中，qf为工况下的体积流量， m3/sV 为流体通过超声换能器皿1 2之间传播途径上的声道长度， mL 为超声波在换能器12 之间传播途径上的声道长度， mX 为传播途径上的轴向分量， m t1为超声波顺流传播的时间， st2为超声波逆流传播的时间， s速度式气体流量计一般由流量传感器和显示仪组成，对温度和压力变化的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）、流量积算仪（温压补偿）或流量计算机（温压及压缩因子补偿）；对准确度要求更高的场合（如贸易天然气）则另配置在线色谱仪连续分析混合气体的组分或物性值计算压缩因子、密度、发热量等。
（3）容积式流量计在容积式流量计的内部，有一构成固定的大空间和一组将该空间分割成若干个已知容积的小空间的旋转体，如腰轮、皮膜、转筒、刮板、椭圆齿轮、活塞、螺杆等。
旋转体在流体压差的作用下连续转动，不断地将流体从已知容积的小空间中排出。
根据一定时间内旋转体转动的次数，即可求出流体流过的体积量。
容积式流量计的理论流量计算公式：式中，qf为工况下的体积流量， m3/sn为旋转体的流速，周/s为旋转体每转一周所排流体的体积， m3/周。
浮子流量计。
浮子流量计在中型和小型实验装置上使用很广泛，这是因为浮子式流量计简单、直观、价格低廉，适合作一般指示。
浮子流量计有玻璃锥管型和金属锥管型两大类，玻璃锥管型的不足之处是耐压不高和玻璃锥管易碎，另外，流体温度压力对示值影响大。
一般可根据流体实际温度和压力按式（3.28）进行人工换算。
式中由于引入рn, 在被测气体不为空气时，也可利用该公式进行换 qv= qvf (3.28)式中 qv――实际体积流量，Nm3/h qvf――仪表示值，m3/hρn――被测气体在标准状态下的密度， kg/Nm3ρ an――空气在标准状态下的密度， kg/Nm3Tn、Pn――气体在标准状态下的绝对温度、绝对压力；Tf、Pf――气体在工作状态下的绝对温度、绝对压力。
（2）湿空气干部分流量测量问题①湿空气干部分流量测量的必要性。
在化工生产的氧化反应过程中，一般是将空气送入反应器，而真正参与反应的仅仅是空气中的氧，由于空气中的氮和氧保持恒定比例，所以测量得到进入反应器的氮氧混合物流量，也就可以计算出氧的流量。
但是压缩机和鼓风机从大气中吸入的空气除了氮氧成分之外（微量成分忽略不计），总是包含一定数量的水蒸汽，而且水蒸气的饱和含量是随着其温度的变化而变化的。
为了将氧化反应控制在理想状态，须对进入反应器的氮氧混合气流进行精确测量，也即将进入反应器的空气中的水蒸气予以扣除，得到湿空气的干部分流量，这是湿气体中需要测量干部分流量的一个典型例子。
②湿空气密度的求取。
湿空气由其干部分和所含的水蒸气两部分组成。
标准状态下湿气体的密度可用式（3.29 ）计算。
р n= р gn+рsn (3.29)式中?рn――湿空气在标准状态下(101.325kPa,20℃)的密度， kg/m3рgn――湿空气在标准状态下干部分的密度， kg/m3рsn――湿空气在标准状态下湿部分的密度， kg/m3工作状态下湿空气的密度可按式(3.30)计算。
ρf=ρgf+ρsf (3.30)р f――湿空气在工作状态下的密度， kg/m3ρgf――湿空气在工作状态下干部分的密度， kg/m3; ρ sf――湿空气在工作状态下湿部分的密度， kg/m3ρgf和ρsf 分别按式(3.31 )和式(3.32)计算。
ρ gfρgn(3.31)ρ sf=(3.32)式中f――工作状态下湿气体相对湿度， 0％； psfmax————工作状态下饱和水蒸气压力；ρsf————工作状态下水蒸汽密度， kg/m3ρsfmax100————工作状态下饱和水蒸汽密度，kg/m3 其余符号意义同式（3.28）。
③不同原理流量计测量湿空气干部分流量时的计算公式 a. 频率输出的涡街流量计。
频率输出的涡街流量计用来测量湿空气流量时，其输出的每一个脉冲信号都代表湿空气在工作状态下的一个确定的体积值。
这时，要计算湿空气中的干部分，只需在从工作状态下的体积流量换算到标准状态(101.325kPa,20℃)下体积流量时，从总压中扣除水蒸气压力，如式(3.33)所示。
qvg=qvf=3.6(3.33)式中qvg——湿空气干部分体积流量，Nm3/h qvf——湿空气工作状态下体积流量，m3/h f——涡街流量计输出频率，P/s(1P=0.1Pa·s)；Kt ——工作状态下流量系数，P/L b. 模拟输出的涡街流量计。
模拟输出的涡街流量计用来测量湿空气的干部分流量时，只有工作状态(pf f、Tf、Zf）与设计状态（pd d、Td、Zd）一致时，无需补偿就能得到准确结果。
如果有一个或一个以上?不一致，可用式（3.34）进行补偿。
qv=Aiqmax=（3.34）式中Ai涡街流量计模拟输出，％； qmax————流量测量上限，Nm3/h pd————设计状态湿空气绝压 ,kPa(Mpa);d——设计状态湿空气相对湿度；psdmax————设计状态湿空气中饱和水蒸气压力，与 pd 单位一致；Td————设计状态湿空气温度，K。
天然气流量体积计公式
标准参比条件下的瞬时流量计算
标准参比条件下的瞬时流量按下式计算：
qn=qf（Pf /Pn）＊（Tn /Tf）＊（Zn /Zf）
Pf（Mpa）
Tn（K）
Tf（K）K=273+T Zn
Zf
标准参比条件下的瞬时流量计算
标准参比条件下的瞬时流量按下式计算：
qn=qf（Pf /Pn）＊（Tn /Tf）＊（Zn /Zf）
式中 qn——标准参比条件下的瞬时流量，m3/h；
qf——工作条件下的瞬时流量，m3/h；
Pn——标准参比条件下的绝对压力，其值为0.101325 MPa；Pf——工作条件下的绝对静压力，MPa；
Tn——标准参比条件下的热力学温度，其值为293.15 K；Tf——工作条件下的热力学温度，K；
Zn——标准参比条件下的压缩因子，按GB/T17747计算得出；Zf ——工作条件下的压缩因子，按GB/T17747计算得出。
天然气管道计算
一、天然气计量原理及计算方法测量原理：天然气流经节流装置时，流速在孔板处形成局部收缩，从而使流速增加，静压力降低，在孔板前后产生静压压差，气流的流速越大，孔板前后产生的差压越大，从而可通过测量差压来衡量天然气流经节流装置的流量大小。
（注：这种测量流量的方法是以能量守恒定律和流动连续性方程为基础的。
）1、天然气流量的计算方法1）公式引用SY/T6143—1996 标准Q n= A s CEd2F G∑F z F T√p1△p其中：Q n——体积流量Nm3/h 标准状态：0.101325MpaA s——计量系数 1.145X10-2C——流出系数0.6E——渐进速度系数 1d——孔板开孔直径F z——超压缩因子 1.1F G——相对密度系数 1.1∑——可膨胀性系数 1F T——流动温度系数 1经过推导和实践中运用，找出各个系数与本站输气计量中的关系。
推导出了经验公式，简便了运算，便于掌握。
输气站流量计算经验公式：Q n = 8.4×10-3d2√p1△p注意：（1）上述公式系数取值要精确，计算误差在5%左右。
（2）天然气计量中对孔板上端面，锐角等要求较严格，孔板必须经检验合格方可使用。
（3）上述公式是对于确定的孔板可推出孔板的测量范围。
如反过来，知道了一定的流量，也可算出需要多大的孔板。
2、输气管线储气量的计算输气管线储气量的计算（引用《输气管道设计与管理》）Q储= VT0/P0T（P1m/Z1-P2m/Z2）式中：Q储——管道的储气量m3V——管道的容积m3V=53275.56 m3（轮库输气管线长192.4km、管径610mm、壁厚7—8mm）T0——293.15kP0——0.101325MpaP1m P2m——分别为计算管内气体的最高、最低平均压力（绝压）MPa，一般P2m为0。
Z1Z2——对P1m P2m气体压力下的压缩系数。
（Z1=Z2）T——气体的平均温度k注：上式可作为压力P1降到P2可有多少m3的天然气计算式。
天然气计量计算公式
天然气计量计算公式
1.天然气流量计算公式（以标立方米为单位）：
Q=SC×P×Z×T/(P0×T0)
其中
Q为实际流量（标立方米/小时）；
SC为流量计系数，与流量计的规格和型号相关；
P为实际压力（巴）；
Z为天然气压缩因子，与天然气的组分和条件有关；T为实际温度（摄氏度）；
P0为标准压力，一般取标准压力为101.325kPa；
T0为标准温度，一般取标准温度为273.15K。
2.天然气计量热值计算公式：
Qn=Qg×Hg/Hn
其中
Qn为标准煤气流量（万标立方米）；
Qg为实际天然气流量（万标立方米）；
Hg为实际天然气热值（MJ/万标立方米）；
Hn为标准天然气热值（MJ/万标立方米）。
3.天然气计量气体总能量计算公式：
W=Q×H×3600
其中
W为气体总能量（千焦耳）；
Q为天然气流量（标立方米/小时）；
H为天然气热值（J/立方米）；
3600为将小时单位转换为秒的换算系数。
4.天然气计量质量计算公式：
M=Q×ρ
其中
M为天然气质量（千克）；
Q为天然气流量（立方米/小时）；
ρ为天然气密度（千克/立方米）。
以上是常用的天然气计量计算公式，实际计算中可能还需要考虑修正系数、温度压力补偿等因素，具体计算公式和参数可根据实际情况进行相应的调整。
天然气流量计标况计算公式
天然气流量计标况计算公式引言。
天然气是一种重要的能源资源，广泛应用于工业生产、家庭生活和交通运输等领域。
在天然气的生产、输送和利用过程中，流量计是一种关键的仪表设备，用于准确测量天然气的流量。
而在实际应用中，天然气的流量计算需要考虑到流量计的标况，以确保测量结果的准确性。
本文将介绍天然气流量计标况计算公式，以帮助读者更好地理解和应用这一重要的计算方法。
一、天然气流量计标况计算公式的基本原理。
在实际应用中，天然气的流量计算需要考虑到流量计的标况，这是因为天然气的流量受到温度、压力等因素的影响，而流量计的测量结果通常是以标况下的流量来表示的。
因此，为了将实际测量的流量转换为标况下的流量，需要使用相应的计算公式。
天然气流量计标况计算公式的基本原理是根据流量计的测量结果和流体的温度、压力等参数，通过一定的计算方法将实际测量的流量转换为标况下的流量。
在实际应用中，通常使用的标况是温度为0摄氏度、压力为101.325千帕的标准大气压下的流量。
因此，天然气流量计标况计算公式的目的就是将实际测量的流量转换为这一标准条件下的流量。
二、天然气流量计标况计算公式的具体表达。
天然气流量计标况计算公式的具体表达通常包括两个部分，即实际流量和标况流量之间的转换关系。
在实际应用中，通常使用的标况是温度为0摄氏度、压力为101.325千帕的标准大气压下的流量。
因此，天然气流量计标况计算公式的具体表达如下：标况流量 = 实际流量× (标况压力 / 实际压力) × (实际温度 / 标况温度) × (1 /标况密度 / 实际密度)。
其中，标况流量表示标况下的流量，实际流量表示实际测量的流量，标况压力表示标况下的压力，实际压力表示实际测量的压力，实际温度表示实际测量的温度，标况温度表示标况下的温度，标况密度表示标况下的密度，实际密度表示实际测量的密度。
通过这一公式，可以将实际测量的流量转换为标况下的流量，从而实现对天然气流量的准确测量和计算。
天然气集输管道 天然气集输管道流量计算公式
天然气集输管道天然气集输管道流量计算公式7．2天然气集输管道7．2．1天然气集输管道流量计算应符合下列规定：1当管道沿线的相对高差△h≤200m时，应按下式计算：式中：q——管道计算流量(m3／d)；d——管道内径(cm)；P1——管道起点压力(绝)(MPa)；P2——管道终点压力(绝)(MPa)；△——气体的相对密度(对空气)；Z——气体在计算管段平均压力和平均温度下的压缩因子；T——气体的平均热力学温度(K)；L——管道计算长度(km)。
2当管道沿线的相对高差△h＞200m时，应按下列公式计算：式中：△h——管道计算的终点对计算段起点的标高差(m)；a——系数(m-1)；n——管道沿线计算管段数，沿管道走向从起点开始，当其相对高差△h≤200m 时作一个计算管段；h i——各计算管段终点的标高(m)；h i-1——各计算管段起点的标高(m)；L i——各计算管段长度；g——重力加速度，g取9．81m／s2；Rα——空气的气体常数，在标准状况下Rα取287．1m2／(s2·K)。
7．2．2天然气集输管道沿线任意点的温度确定应符合下列规定：1当无节流效应时，按本规范公式(7．1．4)计算，系数a应按下式计算：式中：K——管道中气体到土壤的总传热系数[W／(m2·℃)]；D——管道外径(m)；q v——气体流量(m3／d)；△——气体的相对密度；c p——气体的定压比热容[J／(kg·℃)]。
2当有节流效应时，应按下式计算：式中：J——焦耳-汤姆逊效应系数(℃／MPa)；△P x——x长度管段的压降(MPa)。
7．2．3埋地天然气集输管道总传热系数宜对有关数据进行实测后计算确定。
无条件取得实测数据时，可按经验确定。
埋地沥青绝缘天然气集输管道的总传热系数可按本规范附录C 选用。
7．2．4气液混输管道水力计算，当所输液体呈牛顿流体时，可采用本规范附录D所列杜克勒Ⅱ法和贝格斯-布里尔法，也可采用经生产实践证明可行的其他方法。

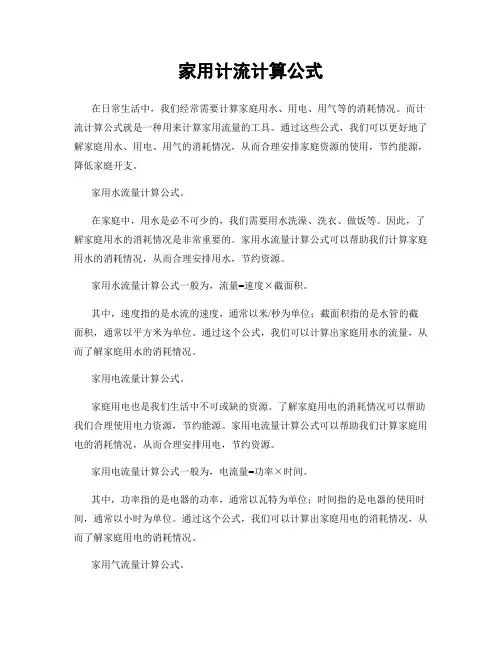

家用计流计算公式
家用计流计算公式在日常生活中，我们经常需要计算家庭用水、用电、用气等的消耗情况。
而计流计算公式就是一种用来计算家用流量的工具。
通过这些公式，我们可以更好地了解家庭用水、用电、用气的消耗情况，从而合理安排家庭资源的使用，节约能源，降低家庭开支。
家用水流量计算公式。
在家庭中，用水是必不可少的，我们需要用水洗澡、洗衣、做饭等。
因此，了解家庭用水的消耗情况是非常重要的。
家用水流量计算公式可以帮助我们计算家庭用水的消耗情况，从而合理安排用水，节约资源。
家用水流量计算公式一般为，流量=速度×截面积。
其中，速度指的是水流的速度，通常以米/秒为单位；截面积指的是水管的截面积，通常以平方米为单位。
通过这个公式，我们可以计算出家庭用水的流量，从而了解家庭用水的消耗情况。
家用电流量计算公式。
家庭用电也是我们生活中不可或缺的资源。
了解家庭用电的消耗情况可以帮助我们合理使用电力资源，节约能源。
家用电流量计算公式可以帮助我们计算家庭用电的消耗情况，从而合理安排用电，节约资源。
家用电流量计算公式一般为，电流量=功率×时间。
其中，功率指的是电器的功率，通常以瓦特为单位；时间指的是电器的使用时间，通常以小时为单位。
通过这个公式，我们可以计算出家庭用电的消耗情况，从而了解家庭用电的消耗情况。
家用气流量计算公式。
家庭用气也是我们生活中不可或缺的资源。
了解家庭用气的消耗情况可以帮助我们合理使用天然气资源，节约能源。
家用气流量计算公式可以帮助我们计算家庭用气的消耗情况，从而合理安排用气，节约资源。
家用气流量计算公式一般为，气流量=压力×截面积×速度。
其中，压力指的是气体的压力，通常以帕斯卡为单位；截面积指的是气管的截面积，通常以平方米为单位；速度指的是气体的速度，通常以米/秒为单位。
通过这个公式，我们可以计算出家庭用气的消耗情况，从而了解家庭用气的消耗情况。
在日常生活中，了解家庭用水、用电、用气的消耗情况是非常重要的。
常用公式
一、输气常用计算公式1． 输气量计算用公式：当管段起终点得相对高差小于200米时[]51.053.2961.0222111522ZTLGP P EdQ -=当管段起终点得相对高差大于200米时()51.01)1(53.2112961.0222111522⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧∑=⎥⎥⎦⎤⎢⎢⎣⎡-+∆+-=-ni i i i L aL h h ZTLG h a P P Ed Q式中：Q ：气体流量（P 0=0.101325Mpa,T 0=293.15K ）,m 3/d ； d ：输气管内径，cm ；P 1,P 2：输气管计算段起点、终点的气体压力（绝），MPa ； Z ：气体的压缩系数；T ：气体的平均温度，非精确计算时可简化为加权平均值； L ：计算段长度，km ； G ：气体的相对密度；E ：输气管的效率系数，DN 为300～800时，E=0.8～0.9； a ：系数，a=0.0683(G/ZL)，m -1; Δh ：输气管段终点和起点的在日常运行管理过程中，针对鄯乌线当前实际（管线长度 L=301.625Km ；管径457×6mm ；），因此，此公式可简化为：Q输 = 7967538⎥⎦⎤⎢⎣⎡-TL PP 22210.51（Nm 3/h ）2． 管道储气量计算公式式中：Q 储=管道的储气量，Nm3; V —管道的容积,m3; T 0—293.15K; P 0—0.101325Mpa; T —气体的平均温度；P 1m —管道计算段内气体的最高平均压力（绝），Mpa ； P 2m —管道计算段内气体的最低平均压力（绝），Mpa ； Z 1、Z 2—对应P1m 、P2m 时的气体压缩系数。
3．平均压力P m 及管道任意点气体压力P x 计算公式：⎪⎪⎭⎫- ⎝⎛=221100Z m P Z m P T P VT Q储)(3221221P P P P P m ++= （MPa ）LXP P P P x )(222121--=(MPa)4．管道内气体平均温度t 、沿线任意点温度t X 计算式：t X =t 0+( t 0+t 0)e -aX式中：t —管道计算段内气体平均温度，℃； t 0—管道周围介质温度，℃； t 1—管道计算段内起点气体温度，℃； t X —管道任意点气体温度，℃； e —自然对数底数，e=2.718； L —管道计算段的实际长度，Km ； X —管道计算段起点至任意点的长度，Km;⎪⎭⎫⎝⎛--+=aL -1010e QL t t t t PQGC KDa610256.225⨯=a—计算常数；K—管道内气体到土壤的总传热系数，W/m2〃℃；D—管道外直径，m；Q—气体流量（p0=0.101325Mpa,T0=293.15K），m3/d；G—气体的相对密度；C P—气体的定压比热，J/kg〃℃。
天然气流量计算公式
1）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。
在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。
孔板流量计理论流量计算公式为：式中， qf 为工况下的体积流量， m3/sc 为流出系数，无量钢；β=d/D，无量钢； d 为工况下孔板内径， mmD 为工况下上游管道内径， mmε为可膨胀系数，无量钢；Δ p 为孔板前后的差压值， Paρ1为工况下流体的密度，kg/m3。
对于天然气而言，在标准状态下天然气积流量的实用计算公式为：式中， qn 为标准状态下天然气体积流量， m3/sAs 为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6c 为流出系数；E 为渐近速度系数； d为工况下孔板内径， mmFG 为相对密度系数，ε为可膨胀系数；FZ 为超压缩因子；FT 为流动湿度系数； p1 为孔板上游侧取压孔气流绝对静压， MPaΔ p 为气流流经孔板时产生的差压，Pa差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。
（2）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。
工业应用中主要有：①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。
在一定的流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。
燃气管道流量计算公式
燃气管道流量计算公式燃气管道流量计算是在燃气工程设计和运行中非常重要的一项工作。
准确计算燃气管道的流量可以帮助我们了解燃气的输送情况，确保燃气供应的平稳和安全。
在进行燃气管道流量计算时，我们可以使用以下公式：Q = C × A × V其中，Q表示燃气的流量，C表示流量系数，A表示管道的截面积，V表示燃气的流速。
让我们来了解一下流量系数C。
流量系数是一个经验值，它考虑了燃气在管道中的摩擦损失和流动特性等因素。
不同直径和长度的管道具有不同的流量系数，我们可以通过查阅相关数据表来获取。
我们需要计算管道的截面积A。
燃气管道通常为圆形或矩形截面，我们可以根据实际情况选择合适的公式进行计算。
对于圆形管道，截面积的计算公式为：A = π × r^2其中，π是圆周率，r是管道的半径。
对于矩形管道，截面积的计算公式为：A = L × H其中，L是管道的长度，H是管道的高度。
我们需要确定燃气的流速V。
燃气的流速与燃气的压力和温度等参数有关，我们可以通过实测或使用相关计算公式进行计算。
将流量系数C、管道截面积A和燃气流速V代入公式Q = C × A × V，就可以计算出燃气管道的流量Q。
在实际应用中，我们可能还需要考虑其他因素，如管道的摩阻系数、管道的分布情况、管道的压力损失等。
这些因素都会对燃气管道的流量产生影响，因此，在进行燃气管道流量计算时，需要综合考虑这些因素，并进行合理的修正。
需要注意的是，燃气管道流量计算是一个复杂的过程，需要考虑多个因素的综合作用。
因此，在进行计算时，需要依据实际情况选择合适的计算方法，并进行必要的修正。
此外，在进行计算时，还需要确保所使用的参数和数据的准确性，以保证计算结果的可靠性。
燃气管道流量计算是燃气工程设计和运行中的重要工作。
通过合理使用流量计算公式，我们可以准确计算燃气管道的流量，为燃气供应的平稳和安全提供保障。
在实际应用中，我们需要综合考虑多个因素，并进行合理的修正，以确保计算结果的准确性和可靠性。
天然气剩余用气量计算公式
天然气剩余用气量计算公式天然气是一种清洁、高效的能源，被广泛应用于工业、商业和家庭用途。
在使用天然气的过程中，了解剩余用气量是非常重要的，可以帮助用户合理安排用气计划，避免因为用气不足而造成不便。
在本文中，我们将介绍天然气剩余用气量的计算公式，帮助用户更好地掌握用气情况。
首先，我们需要了解一些基本的概念。
天然气的用气量通常以立方米（m³）为单位。
在实际使用中，天然气的用气量可以通过气表来进行测量。
气表通常会记录用气量的累计值，用户可以通过查看气表的读数来了解已经使用的气量。
但是，对于剩余用气量的计算，我们还需要考虑一些其他因素，比如用气时间、用气设备的消耗等。
天然气剩余用气量的计算公式可以表示为：剩余用气量 = 总用气量已使用气量。
其中，总用气量是指用户计划在一定时间内使用的天然气总量，通常以m³为单位。
已使用气量是指用户已经在这段时间内使用的天然气总量，也以m³为单位。
通过这个公式，用户可以很容易地计算出剩余用气量，从而合理安排用气计划。
在实际使用中，用户还可以根据具体情况对这个公式进行一些调整。
比如，如果用户想要计算每天的剩余用气量，那么可以将总用气量和已使用气量的时间单位调整为天。
如果用户想要计算每月的剩余用气量，那么可以将时间单位调整为月。
通过这种方式，用户可以根据自己的实际需求来灵活运用这个公式。
除了上述的基本计算公式外，用户还可以根据具体情况考虑一些其他因素。
比如，天然气的密度和热值会随着温度和压力的变化而发生变化，这可能会对剩余用气量的计算产生一定影响。
在实际使用中，用户可以根据气体物性的变化对计算公式进行修正，以得到更加准确的剩余用气量。
另外，用户还可以通过监测用气设备的消耗情况来对剩余用气量进行预测。
比如，用户可以根据燃气热水器、燃气灶等设备的使用情况来估算剩余用气量。
通过对用气设备的消耗情况进行分析，用户可以更加准确地了解剩余用气量，从而合理安排用气计划。
