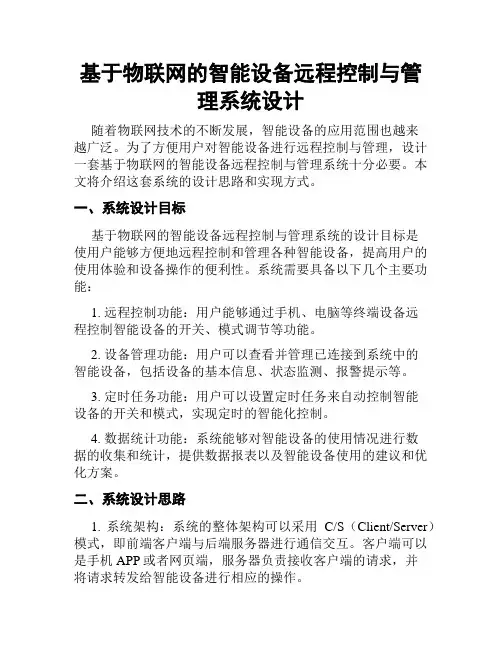

基于物联网的智能设备远程控制与管理系统设计
基于物联网的智能设备远程控制与管理系统设计随着物联网技术的不断发展，智能设备的应用范围也越来越广泛。
为了方便用户对智能设备进行远程控制与管理，设计一套基于物联网的智能设备远程控制与管理系统十分必要。
本文将介绍这套系统的设计思路和实现方式。
一、系统设计目标基于物联网的智能设备远程控制与管理系统的设计目标是使用户能够方便地远程控制和管理各种智能设备，提高用户的使用体验和设备操作的便利性。
系统需要具备以下几个主要功能：1. 远程控制功能：用户能够通过手机、电脑等终端设备远程控制智能设备的开关、模式调节等功能。
2. 设备管理功能：用户可以查看并管理已连接到系统中的智能设备，包括设备的基本信息、状态监测、报警提示等。
3. 定时任务功能：用户可以设置定时任务来自动控制智能设备的开关和模式，实现定时的智能化控制。
4. 数据统计功能：系统能够对智能设备的使用情况进行数据的收集和统计，提供数据报表以及智能设备使用的建议和优化方案。
二、系统设计思路1. 系统架构：系统的整体架构可以采用C/S（Client/Server）模式，即前端客户端与后端服务器进行通信交互。
客户端可以是手机APP或者网页端，服务器负责接收客户端的请求，并将请求转发给智能设备进行相应的操作。
2. 通信方式：系统的通信方式可以采用基于TCP/IP协议的WebSocket技术，实现实时的双向通信。
通过WebSocket，客户端可以向服务器发送控制指令，服务器将指令转发给智能设备，并将设备的状态信息返回给客户端。
3. 远程控制与管理：客户端可以通过界面操作来控制智能设备的开关、模式等功能。
客户端向服务器发送请求后，服务器将请求发送给智能设备，并等待设备的响应。
设备的响应信息通过服务器再返回给客户端，客户端可以及时更新设备的状态。
4. 设备管理与数据统计：客户端可以通过界面查看已连接的设备列表，并进行设备的管理操作。
服务器可以定期向智能设备发送查询指令，获取设备的状态信息，并将信息保存到数据库中。
智能家电控制系统的设计与实现
智能家电控制系统的设计与实现智能家电控制系统是一种通过互联网将家庭设备连接起来，实现远程控制和自动化管理的系统。
随着科技的不断进步和人们对便利生活的需求，智能家电控制系统越来越受到广大消费者的关注和喜爱。
本文将介绍智能家电控制系统的设计和实现。
首先，智能家电控制系统需要具备以下几个核心功能：1.远程控制：用户通过手机应用或者网页等方式，可以随时随地远程控制家里的各种设备，例如开关灯、调节温度、监控家庭安全等。
2.自动化管理：系统可以根据用户的习惯和设置，自动化地管理设备的使用，例如根据用户的起床时间调节空调温度、自动控制照明等。
3.联动控制：系统可以将不同的设备进行联动控制，例如当用户回家后，系统可以通过感应器检测到用户的到达，并自动开启门锁、打开灯光等。
接下来，我们将介绍智能家电控制系统的设计和实现过程：1. 设备集成与通信协议选择：首先，需要将各种设备，如灯具、空调、监控等接入智能家电控制系统。
选择合适的通信协议，如Wi-Fi、蓝牙、ZigBee等，并确保设备可以与系统互联互通。
2.硬件设计与开发：根据设备的功能和通信协议的选择，设计相应的硬件电路和控制板。
硬件开发可以利用单片机或者嵌入式系统进行，确保设备能够准确地接收用户的指令并执行相应操作。
3.云平台搭建：为了实现远程控制和数据存储，需要搭建一个云平台。
云平台可以采用各种云服务提供商，如阿里云、腾讯云等，以实现设备与用户的互通。
4. 软件开发：为了实现用户界面和设备控制逻辑，需要进行相应的软件开发。
软件开发可以采用移动开发、Web开发等技术，根据用户需求和设备功能进行开发。
5. 测试与优化：在系统开发完成后，进行相应的测试和调试工作。
测试过程中需要确保设备响应速度、网络稳定性以及系统整体的可靠性。
对于性能问题或者bug，需要及时进行优化和修复。
6.安全性和隐私保护：智能家电控制系统需考虑用户的隐私保护和数据安全。
采用合适的加密和授权机制，确保用户信息和数据的安全。
毕业设计_基于PSTN的家用电器远程控制系统
本文介绍了一种以单片机AT89C51为主控制器和双音多频解码电路芯片FM9270为核心，通过电话线路实现对家用电器的远程、多路智能控制系统。
该系统实用、功能灵活多样，可以对被遥控对象的状态进行查询以及控制，可以广泛地应用于家用电器或者其他场所的各种控制设备。
系统主要由主控制器、振铃检测与模拟摘机电路、DTMF解码电路、语音提示电路、集中控制器等构成。
随着生活水平的不断提高，人们希望有一种自动化、智能化程度高的控制系统对所有的家用电器能实施远程控制。
本文介绍了一种基于PSTN(Public Switched Telephone Network，公众电话网)实现对家用电器的远程控制，通过电话可以随时随地控制多种家用电器的开关和各种设定，诸如将空调提前升降温、电热水器提前预热等，应用前景相当广泛。
基于PSTN实现对家用电器的远程控制与常规的遥控方式，如无线电遥控、有线遥控、红外线和超声波遥控等相比，显示出一定的优越性，不需进行专门的布线，不占用无线电频率资源，避免了电磁污染。
同时，由于电话线路各地联网，可以充分利用现有的电话网，因此遥控距离可跨省市，甚至跨越国家。
关键词：AT89C51；ISD1420 ；FM9270；PSTN；远程控制.......The text introduce a sort of control system that use AT89C51 single chip act as main controller and use both sound-many frequency decode circuit CMOS chip FM9270 act as core, through telephone line carry out family equipment’s long-distance many -way intelligent control. This system is so practical and the function is so agility and multiplicity, that can demand and control the state of the controlled object, can widely appliance in family equipment or other spatial all kinds of control equipment. The system mostly make up of main controller, check shake bell and simulate circuit, DTMF decode circuit, sound clew circuit, concentrate controller.Along with the improvement of the standard of living, people want to have a high automatic and intelligent control system that can control all the family equipment through long-distance. The text introduce a sort of control system that based on PSTN and can control all the family equipment through long-distance, through telephone can control the switch and set up of all the family equipment at any moment and everywhere, such as rise or drop the temperature of the air-condition ahead of schedule, warm-up the electronic water heater ahead of schedule, and so on. It’s appliance foreground of the system quite abroad.Based on PSTN carry out long-distance control family equipment show definitely advantage compare with wireless telephone control have-wire telephone control, infrared ray and ultrasonic telephone control and so on. It don’t need put up special line, don’t engross wireless frequency resource and avoid electromagnetism pollution. At the same time, thanks to the line in everywhere joined the net, it can make the best of the existing telephone network, so that the distance of wireless control can span province and city and can span country indeed.Key words:AT89C51；ISD1420 ；FM9270；PSTN；Long-distance control目录引言 (1)1PSTN介绍 (2)1.1公用电话网络的基本电话信号 (2)1.2电话信铃的检测与识别 (3)2总体设计 (4)2.1系统总体设计框图 (4)2.2系统整体方案论证 (5)2.2.1两种方案分析 (5)2.2.2最终选择方案 (5)3 硬件设计 (6)3.1 AT89C51单片机 (6)3.2 语音提示电路 (10)3.3 振铃检测与模拟摘机电路 (13)3.4 DTMF解码电路 (14)3.5 8路电器控制 (16)3.6 状态显示模块 (17)4 软件设计 (17)4.1 可采用模块化设计方法 (17)4.2 程序流程图 (18)4.3 录音模块软件设计 (19)5 系统调试 (20)5.1 模块调试 (20)5.2 系统统调 (21)6 操作说明 (22)7 结论 (22)谢辞 (24)参考文献 (25)附录 (26)引言遥控技术是通过一定的手段对被控物体实施一定距离的控制，常用的方式有无线电遥控、有线遥控、红外线和超声波遥控等。
面向物联网环境下的远程遥控智能设备控制系统设计与实现
面向物联网环境下的远程遥控智能设备控制系统设计与实现随着物联网技术的不断发展和普及，智能设备在我们的生活中扮演着越来越重要的角色。
远程遥控智能设备控制系统作为物联网应用的重要组成部分，为用户提供了便利和智能化的生活体验。
本文将围绕面向物联网环境下的远程遥控智能设备控制系统的设计与实现展开讨论。
一、物联网环境下的智能设备控制系统概述在物联网环境下，各种智能设备可以通过互联网进行连接和通信，实现信息的交换和数据的传输。
远程遥控智能设备控制系统充分利用了物联网技术，使用户可以通过手机App、Web页面等方式实现对智能设备的远程监控和控制，极大地提升了用户的生活便利性和舒适度。
二、远程遥控智能设备控制系统设计原则安全性原则：保障用户数据和隐私安全，采取加密传输、身份认证等措施防止信息泄露和攻击。
稳定性原则：确保系统稳定可靠，降低因网络波动或其他原因导致的系统崩溃风险。
易用性原则：界面友好、操作简单，用户可以轻松上手使用系统进行智能设备的控制。
灵活性原则：支持多种智能设备类型和品牌，具有良好的兼容性和扩展性。
三、远程遥控智能设备控制系统设计与实现1. 系统架构设计远程遥控智能设备控制系统通常包括前端App/网页、后端服务器和智能设备三个部分。
前端负责用户交互界面展示和操作，后端负责数据处理和逻辑控制，智能设备负责接收指令执行相应操作。
2. 技术选型在设计与实现过程中，需要选择合适的技术栈来支撑系统功能。
常用的技术包括但不限于：前端开发：HTML、CSS、JavaScript、React Native等；后端开发：Node.js、Spring Boot、Django等；数据库：MySQL、MongoDB、Redis等；通信协议：MQTT、CoAP等。
3. 功能设计与实现用户注册与登录：提供用户注册登录功能，确保用户身份合法性。
设备管理：支持添加、删除、编辑智能设备信息。
远程监控与控制：实现对智能设备状态的实时监测和远程操作。
家用电器远程智能测控系统的设计与实现毕业论文
编号：060学士学位论文题目：家用电器远程智能测控系统的设计与实现学院：电子工程与自动化学院专业：测控技术与仪器（国家级特色专业）学生姓名：李玮学号：0600820315指导教师：殷贤华职称：讲师评委：颜学龙、陈寿宏、胡聪题目类型：理论研究实验研究工程设计√工程技术研究软件开发2010年6月15日摘要本文主要介绍了一种以单片机AT89S52和双音多频解码集成电路MT8870为核心，通过电话线路遥控的远程多路智能家用电器控制器。
该系统实用、功能灵活多样，可以对被遥控对象的状态进行查询以及控制，可以广泛的应用于家用电器或者其它场所的各种控制设备。
首先论文概述了电话远程控制的发展及原理，介绍双音多频解码原理及特性，对于系统的一些主要参数、技术进行了讨论。
针对AT89S52单片机系统以外的硬件部分电路，例如振铃检测、自动摘挂机、双音多频解码、家电控制、音频放大的设计方案进行了模块原理介绍。
然后介绍了单片机在系统中的应用以及软件部分的设计思想和具体实现。
最后对系统的整体结构进行了阐述。
文章总结了整个系统的性能和特点，提出了值得进一步研究和优化的地方，并展望了其应用前景。
关键词：电话遥控双音频编解码单片机控制技术通信系统AbstractThis paper introduces a single-chip microcomputer to AT89S52 and DTMF decoder IC MT8870 as the core, through the long-distance telephone line remote multi-channel intelligent controller. The system practical, flexible and diverse functions can be remote-controlled targets on the status of inquiries and control can be widely used in household appliances or other places of control equipment.First of all papers outlined the telephone remote control and the development of principles, introduced dual-audio decoding principles and characteristics. For some of the main parameters of system, technology was discussed. SCM system for AT89S52 outside the hardware detection circuit in the ring, automatically pick hang up, double audio decoder, control of home appliances, audio amplification of a modular design principle introduced. Then the software part of the design ideas and concrete realization, the MCU in the system on the application software will interrupt handling and data sent. Finally, the system's overall structure has been elaborated.The article summed up the whole system's performance and characteristics, made worthy of further study and optimize the place and prospects in its application.Key words Tel remote control Dual audio codeMicro-controller control Communication system目录1 引言 (5)2系统综述 (6)2.1家用电器远程控制器的基本工作过程 (6)2.2家用电器远程控制器的总体构成 (6)2.3系统编程语言和编程工具 (8)2.4系统仿真软件 (9)3 硬件电路设计 (9)3.1 中央处理电路 (9)3.2 振铃检测电路 (10)3.3 模拟摘挂机电路 (12)3.4 双音多频解码电路 (13)3.5 语音电路 (15)3.6 控制电路 (16)4 软件程序设计 (16)4.1 总体流程图 (16)4.2 主程序 (17)4.3摘机中断服务程序 (18)4.4 语音播报子程序 (20)4.5 双音多频解码中断服务程序 (20)4.6 控制电器程序 (22)5系统调试 (24)5.1 5V稳压电源调试 (24)5.2 振铃音检测调试 (25)5.3 模拟摘挂机调试 (25)5.4 双音多频检测调制 (26)5.5控制电器调试 (26)6 结论 (26)6.1 系统功能 (26)6.2 系统缺陷 (30)6.3 功能扩展 (30)6.4 前景展望 (31)致谢 (31)参考文献 (32)附录 (34)1 引言随着社会的发展和科技的进步，越来越多的家用电器进入了人们的生活，这些家用电器给人们的生活带来了极大的方便。
手机远程控制智能家居系统的设计与开发
手机远程控制智能家居系统的设计与开发随着科技的不断进步，智能家居系统成为现代家庭的标配，为人们带来了方便、舒适和安全。
而手机远程控制智能家居系统的设计与开发，更是使人们可以随时随地掌握家庭的状态和控制各种设备。
本文将探讨手机远程控制智能家居系统的设计原理和开发流程。
在设计手机远程控制智能家居系统时，首先需要考虑系统的整体架构。
该系统应包含以下几个主要组件：手机客户端、智能家居控制中心、家庭网络和各种智能设备。
手机客户端作为用户与系统交互的界面，用户可以通过手机客户端实时监控家庭状态和控制各种智能设备。
智能家居控制中心负责接收用户指令并控制智能设备的运行。
家庭网络则负责连接手机客户端、智能家居控制中心和智能设备，以实现远程控制。
智能设备包括家庭安防系统、家庭娱乐系统、温度控制系统等，通过与智能家居控制中心和手机客户端进行通信，实现远程控制和信息传输。
在手机远程控制智能家居系统的开发过程中，需要注意以下几个关键步骤。
首先，需要进行需求分析和系统设计。
通过调研用户需求和市场情况，明确系统所需具备的功能和性能。
然后，根据需求分析结果，进行系统的整体架构设计和数据库设计。
接下来，进行手机客户端和智能家居控制中心的开发。
手机客户端的开发包括界面设计、用户登录注册、实时数据显示等功能的开发。
智能家居控制中心的开发则包括用户指令处理、智能设备控制、与手机客户端通信等功能的开发。
最后，进行系统的集成和测试。
确保各个模块之间的协同工作和系统的稳定性。
除了系统的设计与开发，手机远程控制智能家居系统的安全性也是重要的考虑因素。
首先，需对系统进行身份认证和权限控制。
用户在远程控制智能家居系统之前需要进行身份验证，确保只有合法用户能够访问和控制系统。
其次，需要采用加密技术对数据通信进行保护。
通过使用安全协议和加密算法，确保用户指令和家庭状态的传输过程中不被窃取和篡改。
此外，还需对系统进行漏洞扫描和安全审计，以及及时更新系统的安全补丁，保证系统的长期安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能远程控制系统的设计
1 引言
随着我国信息事业的持续、快速发展,通信基础设施日臻完善,固定、移动用户总数接近两亿.利用现有的个人通信终端,实现基于PLMN(陆基移动通信网)和PSTN(公用交换网)的远程控制系统,既可以节约投资,又便于推广.远程控制系统(ITRCS),以CCITT及我国标准共同规定的部分标准程控交换信令(DTMF双音多频信号,振铃信号,回铃音信号等)作为系统控制命令,以PLMN与PSTN通信网作为传输介质,使用户可以在远端利用固定或移动发送DTMF双音多频信号,实现对近端电器设备的远程控制.
2 远程控制系统的体系结构
远程控制系统接收远端发送来的DTMF信号,并对其进行解码,解码后的信号再由中央处理单元采集处理;为了方便用户使用,系统设计了语音提示界面;远程控制系统一般工作在元人值守环境,所以应具有自动离线、上线、复位功能;为了符合智能化要求,系统采用80日作为中央处理器.同时,远程控制系统正常工作还需电源供电电路、驱动电路等辅助电路.智能远程控制系统的体系结构如图2所示.
可以看出,系统主要由DTMF音频解码电路、语音提示电路、离线/上线/复位电路、中央处理单元、驱动电路、电源电路等组成.
3 各部分电路及工作原理
3.1 中央控制电路
中央控制电路的主要功能是接收铃流检测电路和DTMF解码电路的中断信号,发送对上线/离线/复位电路和受控设备的控制信号,对语音录放电路进行寻址操作,接收DTMF解码电路的四位二进制数据(见图2).
3.2 DTMF音频解码电路
DTMF(Dual Tone Multi Frequency)双音多频信号解码电路是目前在按键(固定、移动)、程控交换机及无线通信设备中广泛应用的集成电路.它包括DTMF发送器与DTMF接受器,前者主要应用于按键作双音频信号发送器,发送一组双音多频信号,从而实现音频拨号.双音多频信号是一组由高频信号与低频信号叠加而成的组合信号,CCITT和我国国家标准都规定了键盘按键与双音多频信号的对应关系如表所示.
表拨号数字对应的高低频率组合关系
远程控制系统采用MITEL公司生产的MT8870 DTMF接受器作为DTMF信号的解码核心器件.MT8870主要用于程控交换机、遥控、无线通信及通播系统,实现DTMF 信号的分离滤波和译码功能,输出相应16种频率组合的四位并行二进制
码.MT8870具有拨号音抑制和模拟信号输入可调功能,所以在设计MT8870 DTMF 解码电路时,只需外加一些阻容元件即可.DTMF解码电路如图3所示.
远端用户发送的DTMF信号,经搞合电容的隔直流作用后,由MT8870接收并进行译码,输出的四位并行二进制数据直接与8051单片机的P0.0～P0.3连接,MT8870在DTMF信变换完成后,由CID端发送中断信号INT1,通知8051数据准备好
3.3 语音提示电路
远程控制系统利用语音提示电路实现用户和系统的交流.语音提示电路预先存储若干段系统提示音,8051中央处理单元电路判断用户发送的DTMF信号后,对语音提示电路进行寻址,播放相应的提示音,从而向用户反馈信息提示下一步该如何操作.
本系统选用美国ISD公司的ISD2590单片语音录放集成电路作为语音提示电路的核心部分.ISD2590采用E2PROM存储器,信息可永久保存,零功能存储;它还采用了DA盯直接模拟量存储技术,因而能较好地保留语音信息中的有效成分,提高录放音的清晰度.ISD2590可以存储长达90s的语音,能够实现1～600段语音分段,每段录放音均有一个起始端,该起始端地址选择由A0～A9确定.ISD2590的外围电路也非常简单,只需少许阻容元件即可,并且它易与单片机接口,实现分段寻址功能.ISD2590的内部功能如图4所示.
系统在接收远端用户发送的DTMF信号以后,根据软件设定,对语音电路进行寻址放音.例如系统收到用户发出的"1234',用户密码信号时,若密码正确,则寻址播放
语音提示"密码正确",否则,寻址播放语音提示"密码错误".需要提出的是,ISD2590".只有A0～A910根地址线,显然不能对480K模拟存储阵列直接寻址,从图4可以知道,ISD2590的地址线是先经过解码器解码后再对480K模拟存储阵列进行寻址的.
3.4 系统上线／离线/复位电路
当DTMF信号解码电路及语音提示电路与用户线连通时,我们称系统处于上线(Odine)状态;反之,当DTMF信号解码电路及语音提示电路与用户线断开时,我们称系统处于离线(Offline)状态.只有在远程控制系统工作时,系统才应处于上线状态.这样做的目的是避免用户呼叫系统时的高压振铃信号(可达120VMS)及线路上其他高压噪声对DTMF信号解码电路及语音提示电路产生危害.上线/离线/复位功能的实现,也是由系统硬件电路和软件共同实现的.
3.4.1 系统上线电路
系统上线电路的功能是检测程控交换机发送的振铃铃流信号,然后通过中断方式通知8051单片机,根据软件设定,闭合系统上线/离线/复位开关电路,开启UrMF信号解码电路和语音提示电路与用户线的连接.上线电路的主要部分是铃流检测电路.铃流信号是当远端用户呼叫远程控制系统时,由程控交换机向远程控制系统发送的控制信令.系统采用TCA3385芯片作为铃流检测电路的核心部件.TCA3385是一种性能稳定的振铃信号转换、检测器件,常用于机、应答器等仪器仪表.它的PDO端(如图5)是振铃检测输出端,在振铃信号稳定后,此端会变为高
电平输出.RDO端可直接与8051单片机相连,作为8051的中断信号INT0.TCA3385的内部功能及外部电路如图5所示.
当远程控制系统处于离线状态时,只有铃流检测电路与用户线相连,而TCA3385能承受较高电压的冲击,保证了系统的完全稳定性.
3.4.2 离线/复位电路
用户对远程控制系统操作完成后,发出结束命令,8051单片机断开系统上线/离线/复位开关电路,系统离线.如果用户出现误操作或忘记发送结束命令时,系统根据软件设定,断开系统上线/离线/复位开关电路,使系统离线,并初始化软件设定.
3.5 驱动电路
远程控制系统对受控设备的控制,要通过8051单片机对继电器的闭合才能实现,因此,在8051单片机与继电器之间必须设置一个继电器驱动电路.本系统采用摩托罗拉公司的MC1413,来关闭与开启继电器开关(图6).
4 系统软件
如何利用有限的16种DTMF信号实现多样的系统控制功能,是系统成功与否的关键,借助于软件编程,系统可以对16种DTMF信号的任意组合进行解释,从而大大丰富了系统功能.系统软件的流程结构并不复杂,这里只介绍系统软件主要功能要求:
(1)系统身份认证功能为了保证只有合法用户才能操作系统,远程控制系统上线以后,用户必须输入密码,待系统确认后才具有对系统的操作权限.
(2)用户信令解释功能对收到的用户信号,系统按照软件设定加以解释,并决定对语音提示电路寻址,播放相应的系统提示音,实现用户和远程控制系统间的交互操作,或者对外部受控设备发出相应的驱动信号.
(3)软件定时功能系统软件设定系统自动复位的软件定时器,定时器的设置值规定了系统一次上线工作的最大时间.若一次工作超时,系统自动离线,进入待机状态.
5 结束语
利用智能远程控制系统可以实现固定和移动对空调器、电灯、电饭策等家用电器设备的远程控制,如可以提前将居室的空调打开,一进家门便享受清凉世界;用户外出旅游或出差时,通过本系统开关居室的电灯、电视,造成有人在家的假象,提高家居安全.另外,本系统也可应用于工农业中,实现对元人值守岗位的远程控制.
总之,智能远程控制系统设计采用了8051单片机作为系统的中央控制单元,
并结合软件编程,实现了语音界面及安全认证机制,丰富了系统功能,符合未来家电的智能化、网络化发展方向..。
