阳极氧化工艺故障分析
铝及铝合金硫酸阳极氧化工艺故障分析与处理：氧化膜染色不均匀故障的预防措施下面结合硫酸阳极氧化过程中出现的膜层染色不均匀现象。
分析这些现象产生的原因并采取有效预防措施。
实际上铝合金氧化膜膜层颜色不均会呈现出多种现象(如前面介绍的一些故障)。
如何保证氧化膜层染色的均匀性，由于铝合金硫酸阳极氧化膜颜色均匀性主要取决于铝合金的成分以及阳极氧化处理工艺条件，如温度、电流密度、夹具、使用水质、工序间的防护等。
要从实际工艺中的微细处着手，才能有效采取措施，获得色泽均匀、性能优良的氧化膜层。
1．选取合适的前处理方法对不同铝合金，如铸造、压延或机械加工成型或经热处理焊接等工序加工的铝合金零件，要根据实际情况选择适宜的前处理方法(包括除油、出光等)。
如浇铸成型的铝合金零件表面，其非机加工表面一般应采用喷砂或喷丸除净其原始氧化膜、粘砂等。
对含硅量较高的铝合金(铸铝)，应在含5％左右的氢氟酸和硝酸的混合溶液中浸蚀活化，目的是保持良好的活化表面，确保阳极氧化膜层质量。
不同材质的铝合金、裸铝和纯铝零件，或大小规格不同的铝及铝合金零件，一般不宜在同槽进行氧化处理。
2．选用合适的工装夹具装挂夹具材料必须确保导电良好，一般选用规格较高的纯铝丝或铝筋，要保证有一定弹性和强度。
并根据需要确定是否需要进行热处理。
已使用过的专用或通用工夹具如阳极氧化处理时再次使用，须退除其表面氧化膜层，确保良好接触。
工夹具既要保证足够导电接触面积，又要尽量减小夹具印痕，同时还要保证氧化过程中气体的顺利排出，避免某些氧化部位形成气囊，造成氧化膜层太薄或没有氧化膜层。
3．严格控制阳极化过程的溶液温度从阳极氧化的成膜过程知道，随着阳极氧化温度的升高，膜层的颜色逐渐变深，膜层的厚度也逐渐变薄，主要原因是阳极氧化膜有绝缘性，当氧化膜形成后相应加大了电阻。
这些电阻通电后，产生电压降。
这样会使大量的电能转变成热能，使氧化溶液温度的升高，加速了对膜层的溶解。
氧化溶液温度愈高，溶解作用愈强，因此随着氧化溶液温度的升高膜层的厚度会逐渐变薄。
氧化溶液温度较低时，形成的氧化膜致密，孔隙率小，不易着色，随着氧化温度的升高，氧化膜逐渐变得疏松，膜层孔隙率逐步变大，膜层的颜色随温度的升高逐渐变深。
因此氧化溶液温度是决定氧化膜致密程度的重要因素，也是决定氧化膜颜色均匀性的重要因素。
硫酸阳极化溶液温度必须严格控制，根据不同的铝合金选用不同的温度范围，对于硬铝、超硬铝及纯铝等来说，最佳的溶液温度范围为15℃～25℃；对于防锈铝合金零件来说，最佳的温度范围为l0℃～l8℃。
在硫酸阳极氧化工艺中，需采用压缩空气搅拌，并配备制冷装置。
在无冷却装置的情况下，可在硫酸溶液中加入1．5％～2％的丙三醇或草酸、乳酸等有机羧酸，可使阳极氧化溶浓温度超过30℃而避免或减少氧化膜的疏松或粉化。
一些氧化工艺和生产实跋证明，在硫酸阳极氧化溶液中加入适量的有机羧酸或丙三醇可有效减少反应热效应的影响，在不降低氧化膜厚度和硬度的条件下提高阳极氧化溶液的温度允许上限。
另外，控制氧化溶液温度恒定的条件下，也要注意有效控制阳极电流密度。
4．严格控制阳极电流密度随着阳极电流密度的升高，氧化膜层的颜色逐渐变深，膜层的厚度先变厚而后又变薄。
其原因是随着阳极电流密度的增加，氧化膜孔隙加大，易于着色；而随着阳极电流密度减小，膜的生长速度减小，膜层致密，所以随着电流密度的升高，膜层颜色逐渐变深。
在其他条件不变的情况下，提高阳极电流密度，氧化膜的生成速度较快，可缩短阳极氧化时间，膜层的化学溶解量减少，得到的膜层较硬，耐磨性好。
但阳极电流密度不能升得太高，否则会因焦耳热的影响，膜孔内热效应加大，局部温升显著，加速了氧化膜的溶解，成膜速度反而下降，也容易造成零件的烧蚀。
也就是说阳极电流密度提高，在一定范围内可加速氧化成膜的生成速度，但到一定值后，成膜速度反而降低。
阳极电流密度的大小直接影响膜层颜色的均匀性，根据不同的铝合金选用不同的阳极电流密度，对各种纯铝、包铝零件，最佳电流密度为1．0A／dm2～1．5A／dm2；对铸铝、锻铝零件，最佳电流密度为1．5A／dm2～2．5A／dm2；对硬铝及超硬铅零件，最佳电流密度为l．3A／dm2～1．5A／dm2；对防锈铝合金零件，最佳电流密度为1．0A／dm2～1．3A／dm2。
5．确保阳极氧化过程的用水品质硫酸阳极氧化溶液所使用的水质及溶液中的有害杂质含量必须严格控制。
配制硫酸阳极氧化溶液必须采用软化水、去离子水或蒸馏水，坚决不能用含有Ca2+、Mg2+、SiO32-及Cl一的自来水。
一般情况下，水中的Cl-浓度达到25mg／L时就会对铝合金的阳极氧化处理产生有害影响。
Cl-离子(包括其他卤族元素)可破坏氧化膜的生成，甚至根本形成不了氧化膜。
硫酸阳极化清洗用水及封闭用水也应采用去离子水或蒸馏水，要求水中[Cl一]≤15mg／L，总矿物质≤50mg／L。
6．加强工序间的防护一般认为铝合金是不会"生锈"的，其实不然，铝合金由于含有多种合金元素，如介质中含有Cl-等活性阴离子，加之由于生产批量大，生产周期长，在此期间如不采取有效的防护措施，在局部表面出现腐蚀点并迅速向深处发展。
在碱腐蚀后比较明显，最终导致氧化膜表面出现小"麻点"或小"凹坑"。
为避免小孔腐蚀的发生，首先，在工序间，特别是精加工完后，零件表面必须涂防锈油；其次，零件在周转过程中，严禁用"裸手"拿取，同时要注意"防锈"和"防潮"。
7．对于特殊铝合金零件进行二次热处理对于部分因为材料热处理不均匀的特殊零件，根据生产实际，在粗加工完成以后，增加二次热处理(淬火+人工时效)工序，而且在淬火时严格控制淬火转移时间及淬火冷却速度。
这两个因素对淬火材料力学性能和耐蚀性影响相当大。
一般要求超硬铝合金的转移时间不超过15s，否则将因材料温度降低致使Tη等强化相大量自晶内析出而降低淬火后的强度及耐蚀性。
淬火冷却速度的影响与转移时间的影响程度同样巨大，淬火时的冷却速度，必须确保过饱和固溶体被固定下来，它对合金的性能起决定性作用。
为确保淬火后得到应有的力学性能和耐腐蚀性能，必须采取很高的淬火冷却速度。
针对于不同的铝合金，有不同的淬火冷却速度要求，一般要求超硬铝合金淬火冷却速度不得低于170℃／s，否则得不到理想的淬火效果。
8．定期对电解液中的杂质进行清理阳极氧化溶液中主要的杂质是Al3+、Cu2+、Fe2+、Cl-、F-、NO3-等，当C1-、F-、NO3-等阴离子杂质含量高时，阳极氧化膜的孔隙率会大大增加，氧化表面变得粗糙和疏松，这些杂质在氧化溶液中的允许含量为[Cl一]<0．059／L，[F一]<0．019／L等。
氧化溶液中的Al3+主要来自工件在氧化过程中的溶解，当溶液中[A13+]>209／L时，氧化膜表面呈现白点或块状白斑，氧化膜的吸附性能下降，造成染色困难。
当[Cu2+]含量达到0．029／L时，氧化膜会出现暗色条纹和黑色斑点。
要排除Cu2+，可以通直流电，阳极电流密度控制在0．1A／dm2～0．2A／dm2左右，溶液中的金属铜便在阴极上析出。
当Cu2+含量很高时，可先用铅板直接放人电解液中，这时铅板上会很快置换上一层金属铜。
用此法可去除含量较高的铜离子，而后再通电处理，可以彻底去除Cu2+。
如杂质含量超过允许值，可部分或全部更换阳极氧化溶液。
铝及铝合金硫酸阳极氧化工艺故障分析与处理：故障现象与排除措施88888888888888888888888888888888888888888888888888888888888888888888888888888 88888888888888888888888888888888888888888888888888888888888888888888888888888铝合金型材氧化过程中出现“白斑”的原因分析及解决[size=2]1问题的提出在实际生产中，加工率大(ε>95%)，壁厚较薄(δ≤1.5mm)的T5状态的6063铝合金挤压型材在经硫酸阳极氧化处理后，其表面会呈现有规律(而有时无规律)分布的白色斑点(或无光斑痕)；严重时呈现深色斑痕——“白斑”。
“白斑”的分布规律及特征是：它是在平行于挤压方向的平面上大致等间距的、呈线状或扁四边形状或不规则星点(片)状的、相对于基体表面有微小深度而呈凹槽形的一种表面缺陷[5，6]。
白斑通常分布于型材的一个或几个表面，有时会分布在型材的所有表面(对薄壁空心型材，则是分布于某一平面或曲面的内外两侧)。
2原因分析在现场见到，“白斑”形成于“碱蚀”工序，在经随后的稀硝酸(或硫酸)“中和”之后，并未消失；经硫酸阳极氧化处理后，又更加清晰地呈现出来。
笔者专门截取了两段“白斑”点面积较大(F=30～40 mm2)的碱蚀洗(槽液中，ω(Zn2＋)≥5×106)型材试样。
然后，采用DV－5型原子发射火花直读光谱仪分别对上述两段试样的“白斑”区的成分做了定量分析，其结果如下(表中数据均为质量分数)：由表1的分析结果可见：“白斑”处Si、Mg、Zn元素的含量明显增加：而表2的结果表明：“白斑”处Si、Zn元素的含量明显增加，而Mg元素的含量却有所下降。
从金属材料腐蚀的观点看来，Mg2Si这种表面缺陷实质上是6063铝合金材料发生“剥落腐蚀”的结果。
剥落腐蚀是一种浅表面的选择腐蚀，腐蚀是沿着金属表面发展的，其产物的体积往往比发生腐蚀的金属大得多，因而膨胀。
一般而言，当铝与呈阴极性的异种金属相邻接时，“剥落腐蚀”程度上升。
在电子显微镜下观察发现：“剥落腐蚀”通常沿不溶组成物(如Si，Mg2Si等)，或沿晶界进行[1]。
2.1铸锭质量的影响6063铝合金的主要相组成是：α(Al)固溶体、游离Si(阳极相)和FeAl3(阳极相)；当铁含量大于时，有β(FeSiAl)(阳极相)；而当铁含量小于时，有α(FeSiAl)(阴极相)；其他可能的杂质相是：MgZn2、CuAl2等。
生产中，由于非平衡结晶过程而获得的6063铝合金铸锭往往存在宏观偏析或晶内偏析现象。
因此，铸锭中的Si、Mg、Zn、Cu等元素分布不均匀。
而一些铝型材加工企业缘于经济方面的因素，一般很少对小规格(如φ100 mm以下)的铸锭进行均匀化退火处理，以消除偏析现象[2]，从而为“白斑”的产生创造了条件。
2.2挤压—热处理工艺的影响为提高生产效率，在生产操作中，常采用低温高速挤压，由于挤压速度引起的“热效应”使制品在模具出口处的淬火温度大大提高，而在固定出料台上与表面温度为80～110℃(或略低)的石墨板(或轮)接触时，型材表面就会因受到“急冷换热”作用而使该部分的合金元素Mg、Si的浓度比正常部位的偏高一些。
阳极氧化常见问题分析
阳极氧化常见问题分析铝的阳极氧化是以铝或铝合金作阳极，以铅板作阴极在硫酸、草酸、铬酸等水溶液中电解，使其表面生成氧化膜层。
其中硫酸阳极氧化处理应用最为广泛。
铝和铝合金硫酸阳极氧化氧化膜层有较高的吸附能力，易进行封孔或着色处理，更加提高其抗蚀性和外观。
阳极氧化膜层厚一般3～15μm，铝合金硫酸阳极氧化工艺操作简单，电解液稳定，成本也不高，是成熟的工艺方法，但在硫酸阳极化过程中往往免不了发生各种故障，影响氧化膜层质量。
认真总结分析故障产生的原因并采取有效预防措施，对提高铝合金硫酸阳极氧化质量有重要的现实意义。
1常见故障及分析(1)铝合金制品经硫酸阳极氧化处理后，发生局部无氧化膜，呈现肉眼可见的黑斑或条纹，氧化膜有鼓瘤或孔穴现象。
此类故障虽不多见但也有发生。
上述故障原因，一般与铝和铝合金的成分、组织及相的均匀性等有关，或者与电解液中所溶解的某些金属离子或悬浮杂质等有关。
铝和铝合金的化学成分、组织和金属相的均匀性会影响氧化膜的生成和性能。
纯铝或铝镁合金的氧化膜容易生成，膜的质量也较佳。
而铝硅合金或含铜量较高的铝合金，氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。
如果表面产生金属相的不均匀、组织偏析、微杂质偏析或者热处理不当所造成各部分组织不均匀等，则易产生选择性氧化或选择性溶解。
若铝合金中局部硅含量偏析，则往往造成局部无氧化膜或呈黑斑点条纹或局部选择性溶解产生空穴等。
另外，如果电解液中有悬浮杂质、尘埃或铜铁等金属杂质离子含量过高，往往会使氧化膜出现黑斑点或黑条纹，影响氧化膜的抗蚀防护性能。
(2)同槽处理的阳极氧化零件，有的无氧化膜或膜层轻薄或不完整，有的在夹具和零件接触处有烧损熔蚀现象。
这类故障在流酸阳极氧化工艺实践中往往较多发生，严重影响铝合金阳极氧化质量。
由于铝氧化膜的绝缘性较好，所以铝合金制件在阳极氧化处理前必须牢固地装挂在通用或专用夹具上，以保证良好的导电性。
导电棒应选用铜或铜合金材料并要保证足够接触面积。
阳极氧化常见问题分析
铝的阳极氧化是以铝或铝合金作阳极，以铅板作阴极在硫酸、草酸、铬酸等水溶液中电解，使其表面生成氧化膜层.其中硫酸阳极氧化处理应用最为广泛。
铝和铝合金硫酸阳极氧化氧化膜层有较高的吸附能力，易进行封孔或着色处理，更加提高其抗蚀性和外观.阳极氧化膜层厚一般3～15μm，铝合金硫酸阳极氧化工艺操作简单，电解液稳定，成本也不高，是成熟的工艺方法,但在硫酸阳极化过程中往往免不了发生各种故障,影响氧化膜层质量。
认真总结分析故障产生的原因并采取有效预防措施，对提高铝合金硫酸阳极氧化质量有重要的现实意义。
1常见故障及分析(1)铝合金制品经硫酸阳极氧化处理后，发生局部无氧化膜，呈现肉眼可见的黑斑或条纹，氧化膜有鼓瘤或孔穴现象.此类故障虽不多见但也有发生。
上述故障原因，一般与铝和铝合金的成分、组织及相的均匀性等有关,或者与电解液中所溶解的某些金属离子或悬浮杂质等有关.铝和铝合金的化学成分、组织和金属相的均匀性会影响氧化膜的生成和性能。
纯铝或铝镁合金的氧化膜容易生成，膜的质量也较佳。
而铝硅合金或含铜量较高的铝合金,氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。
如果表面产生金属相的不均匀、组织偏析、微杂质偏析或者热处理不当所造成各部分组织不均匀等，则易产生选择性氧化或选择性溶解.若铝合金中局部硅含量偏析，则往往造成局部无氧化膜或呈黑斑点条纹或局部选择性溶解产生空穴等。
另外，如果电解液中有悬浮杂质、尘埃或铜铁等金属杂质离子含量过高，往往会使氧化膜出现黑斑点或黑条纹,影响氧化膜的抗蚀防护性能。
（2）同槽处理的阳极氧化零件，有的无氧化膜或膜层轻薄或不完整，有的在夹具和零件接触处有烧损熔蚀现象。
这类故障在流酸阳极氧化工艺实践中往往较多发生，严重影响铝合金阳极氧化质量。
由于铝氧化膜的绝缘性较好,所以铝合金制件在阳极氧化处理前必须牢固地装挂在通用或专用夹具上，以保证良好的导电性。
导电棒应选用铜或铜合金材料并要保证足够接触面积。
夹具与零件接触处,既要保证电流自由通过,又要尽可能减少夹具和零件间的接触印痕.接触面积过小,电流密度太大,会产生过热易烧损零件和夹具。
阳极氧化缺陷分析
一、发生在表面处理前的缺陷1)缺陷名称：条纹定义：由于挤压材的金属成分不均匀，在腐蚀和阳极氧化发生的带状模样。
现象：在腐蚀及阳极氧化处理时，发生的在挤压方向上色调异常的带状模样。
一般在着色工序较显著，但如加深腐蚀则不明显。
原因：①铸棒的低倍和显微组织不均匀。
②铸棒的均匀化处理不充分。
③包含加工和热处理的挤压条件不恰当。
对策：①铸棒的细化结晶及凝固时冷却条件的选择。
②恰当的挤压条件。
2)缺陷名称：大气腐蚀定义：材料在大气中慢慢地发生的腐蚀。
现象：通常，材料被大气污染了的水沾湿，在表面生成三羟铝石，因这部分难以表面处理，与其他部分产生差别，从而残留的痕迹。
原因：在表面处理前的材料附着了雨水、露水等水分的场合发生。
受到气温、湿度、海盐粒子，亚硫酸等气象因子的影响。
对策：①表面处理前不要被水所沾湿。
②轻度的腐蚀加长碱蚀时间即可消除。
3)缺陷名称：雾腐蚀定义：表面处理前材料在酸雾、碱雾中形成的点状腐蚀。
现象：进行氧化和着色后，点状腐蚀更明显。
原因：挤压后，直到表面处理的保管期间附着了雾，从而被腐蚀。
对策：①在没有雾气的场所保管。
②在表面处理工序的附近保管的场合，要考虑风向等。
③在雾气易被污染的场合，要由乙烯树脂软片等来保护。
4)缺陷名称：锯切粉末附着定义：附着在材料上的锯切粉末未流走，而进入表面处理。
现象：材料锯切时附着锯切粉末，被原封不动地表面处理而发生的缺陷。
原因：材料锯切时附着锯切粉末，在前处理工序中未被洗去，而进行表面处理而发生的。
对策：①材料锯切时锯切粉末不要附着在材料上。
②材料上附着了锯切粉末要确实洗净除去。
5)缺陷名称：水斑定义：水分在复合膜(漆膜/皮膜)界面，以及氧化膜的微细孔中浸透的结果，部分因水而成沾湿状态，氧化膜所保持的乳白色消失了，因增加了透明感而发生的点状模样。
现象：透亮的漆制品较明显，着色产品周围较深，成为银色的具有透明感的点状。
即使是光泽消失了的漆制品也发生但不明显。
和水接触时间短的话，材料一干燥即消失。
铝及铝合金硫酸阳极氧化常见故障的原因及排除措施
铝及铝合金硫酸阳极氧化常见故障的原因及排除措施铝及铝合金硫酸阳极氧化常见故障的原因及排除措施1. 引言铝及其合金广泛应用于各个领域，包括建筑、汽车、航空航天以及电子等行业。
为了增强其耐腐蚀性和提高外观，常常会对铝材进行硫酸阳极氧化处理。
然而，这种过程中可能会出现一些常见故障，影响其表面质量和性能。
本文将深入探讨铝及铝合金硫酸阳极氧化常见故障的原因及排除措施，以帮助读者更好地理解和解决这些问题。
2. 铝及铝合金硫酸阳极氧化常见故障2.1 腐蚀腐蚀是铝及铝合金硫酸阳极氧化常见的问题之一。
这可能是由于阳极氧化处理中的规范不当导致的，例如处理时间过长或温度过高。
可能存在原材料质量问题，如含有过多的杂质或不纯的硫酸，导致更易腐蚀的氧化层形成。
排除措施：正确控制氧化处理参数，如时间和温度，以确保处理的一致性。
应定期检查硫酸的质量，并确保其纯度。
如果发现腐蚀问题，可以考虑增加氧化电压和降低氟离子浓度，以增加氧化层的密度和耐蚀性。
2.2 颜色不均匀铝及铝合金硫酸阳极氧化处理过程中出现的颜色不均匀也是一个普遍存在的故障。
这可能由于电解液中存在浓度梯度或流速不均匀导致的。
铝材基体的合金成分也可能会影响颜色的均匀性。
排除措施：确保电解液的浓度均匀，可以通过搅拌电解液或增加搅拌装置来实现。
另外，调整电流密度和处理时间，以平衡铝材表面的氧化反应速率，从而避免颜色不均匀问题的发生。
2.3 孔洞和气泡在铝及铝合金硫酸阳极氧化过程中，孔洞和气泡也经常出现。
这可能是由于工艺参数设置错误，如电流密度或处理时间过高，导致氧化层无法均匀形成。
排除措施：调整工艺参数，以确保电流密度适中，并根据铝材的形状和尺寸合理设定处理时间。
使用合适的搅拌设备可以提高电解液的流动性，从而减少气泡和孔洞的产生。
3. 其他问题与个人观点除了上述常见故障，铝及铝合金硫酸阳极氧化过程中可能还会遇到其他问题。
电解槽污染、表面纹理不佳以及氧化层附着力不强等。
针对这些问题，应该结合具体情况进行分析和解决。
【手机结构设计】外壳阳极氧化工艺原理与常见故障分析
‹# ›
E、H2SO4物理性质： ①98.3%的浓H2SO4，是无色粘稠状 液体,沸点338度,是一种难挥发性的 酸 ②化学性质： a.强酸性； b.易与活泼金属反应； c.浓H2SO4具有吸水性，结合水后 放出大量的热，常温下， 浓H2SO4 遇铁、铝合金发生钝化。
‹# ›
C、阳极氧化分类： ①硫酸阳极氧化； ②草酸阳极氧化； ③铬酸阳极氧化； ④磷酸阳极氧化； ⑤瓷质阳极氧化； ⑥硬质阳极氧化; ⑦微弧阳极氧化。
‹# ›
D、阳极氧化机理
1、电极反应： 阳极：H2O—2E→2H++[O]
2AL+3[3O] →AL2O3+1670.5J 阴极: 2H++2E →H2↑ 膜的溶解：
‹# ›
3、电压： A、电压高，氧化膜生长速度提高，孔隙增多，易染色，硬度和耐磨性提高。 B、电压低，生成氧化膜的速度慢，膜层较致密。 4、氧化时间： 根据硫酸浓度，溶液温度、电压，膜厚而定，其它条件不变，时间越长，膜厚越 厚，但达到一定厚度时，膜厚将不会增加（即膜的溶解速度与生长速度相等）。
‹# ›
2、氧化膜的生长过程： 总体上说包含两个方面：
一是膜的生成过程； 二是膜的电化学溶解过程.
A
B
C
‹# ›
AL2O3.H2O
多孔层 阻挡层 铝基体
A.通电瞬间,氧和铝有很大亲和力,铝基材迅速形成一层致密无孔 的阻挡层,其厚度取决于槽电压。 B.由于氧化铝原子体积大，故发生膨胀，阻挡层变得凹凸不平， 造成电流分布不均匀，凹处电阻小，电流大，凸处相反。 C.凹处在电场作用下发生电化学溶解以及H2SO4的化学溶解，凹 处逐渐变成孔穴，凸处变成孔壁，阻挡层向多孔层转移。
铝合金阳极氧化常见故障分析及预防
铝合金阳极氧化常见故障分析及预防铝的阳极氧化是以铝或铝合金作阳极，以铅板作阴极在硫酸、草酸、铬酸等水溶液中电解，使其表面生成氧化膜层。
其中硫酸阳极氧化处理应用最为广泛。
铝和铝合金硫酸阳极氧化氧化膜层有较高的吸附能力，易进行封孑L或着色处理，更加提高其抗蚀性和外观。
阳极氧化膜层厚一般3～15μm，铝合金硫酸阳极氧化工艺操作简单，电解液稳定，成本也不高，是成熟的工艺方法，但在硫酸阳极化过程中往往免不了发生各种故障，影响氧化膜层质量。
认真总结分析故障产生的原因并采取有效预防措施，对提高铝合金硫酸阳极氧化质量有重要的现实意义。

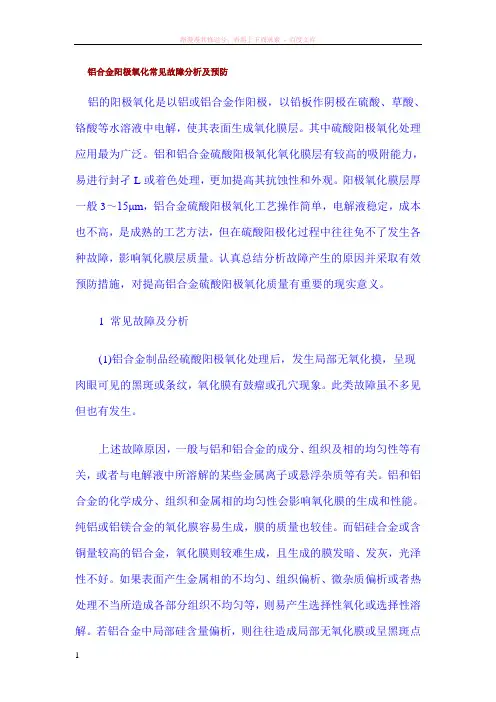

1 常见故障及分析(1)铝合金制品经硫酸阳极氧化处理后，发生局部无氧化摸，呈现肉眼可见的黑斑或条纹，氧化膜有鼓瘤或孔穴现象。
此类故障虽不多见但也有发生。
上述故障原因，一般与铝和铝合金的成分、组织及相的均匀性等有关，或者与电解液中所溶解的某些金属离子或悬浮杂质等有关。
铝和铝合金的化学成分、组织和金属相的均匀性会影响氧化膜的生成和性能。
纯铝或铝镁合金的氧化膜容易生成，膜的质量也较佳。
而铝硅合金或含铜量较高的铝合金，氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。
如果表面产生金属相的不均匀、组织偏析、微杂质偏析或者热处理不当所造成各部分组织不均匀等，则易产生选择性氧化或选择性溶解。
若铝合金中局部硅含量偏析，则往往造成局部无氧化膜或呈黑斑点条纹或局部选择性溶解产生空穴等。
另外，如果电解液中有悬浮杂质、尘埃或铜铁等金属杂质离子含量过高，往往会使氧化膜出现黑斑点或黑条纹，影响氧化膜的抗蚀防护性能。
(2) 同槽处理的阳极氧化零件，有的无氧化膜或膜层轻薄或不完整，有的在夹具和零件接触处有烧损熔蚀现象。
这类故障在流酸阳极氧化工艺实践中往往较多发生，严重影响铝合金阳极氧化质量。
由于铝氧化膜的绝缘性较好，所以铝合金制件在阳极氧化处理前必须牢固地装挂在通用或专用夹具上，以保证良好的导电性。
导电棒应选用铜或铜合金材料并要保证足够接触面积。
阳极氧化常见问题分析
阳极氧化常见问题分析铝的阳极氧化是以铝或铝合金作阳极，以铅板作阴极在硫酸、草酸、铬酸等水溶液中电解，使其表面生成氧化膜层。
其中硫酸阳极氧化处理应用最为广泛。
铝和铝合金硫酸阳极氧化氧化膜层有较高的吸附能力，易进行封孔或着色处理，更加提高其抗蚀性和外观。
阳极氧化膜层厚一般3～15μm，铝合金硫酸阳极氧化工艺操作简单，电解液稳定，成本也不高，是成熟的工艺方法，但在硫酸阳极化过程中往往免不了发生各种故障，影响氧化膜层质量。
认真总结分析故障产生的原因并采取有效预防措施，对提高铝合金硫酸阳极氧化质量有重要的现实意义。
1常见故障及分析(1)铝合金制品经硫酸阳极氧化处理后，发生局部无氧化膜，呈现肉眼可见的黑斑或条纹，氧化膜有鼓瘤或孔穴现象。
此类故障虽不多见但也有发生。
上述故障原因，一般与铝和铝合金的成分、组织及相的均匀性等有关，或者与电解液中所溶解的某些金属离子或悬浮杂质等有关。
铝和铝合金的化学成分、组织和金属相的均匀性会影响氧化膜的生成和性能。
纯铝或铝镁合金的氧化膜容易生成，膜的质量也较佳。
而铝硅合金或含铜量较高的铝合金，氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。
如果表面产生金属相的不均匀、组织偏析、微杂质偏析或者热处理不当所造成各部分组织不均匀等，则易产生选择性氧化或选择性溶解。
若铝合金中局部硅含量偏析，则往往造成局部无氧化膜或呈黑斑点条纹或局部选择性溶解产生空穴等。
另外，如果电解液中有悬浮杂质、尘埃或铜铁等金属杂质离子含量过高，往往会使氧化膜出现黑斑点或黑条纹，影响氧化膜的抗蚀防护性能。
(2)同槽处理的阳极氧化零件，有的无氧化膜或膜层轻薄或不完整，有的在夹具和零件接触处有烧损熔蚀现象。
这类故障在流酸阳极氧化工艺实践中往往较多发生，严重影响铝合金阳极氧化质量。
由于铝氧化膜的绝缘性较好，所以铝合金制件在阳极氧化处理前必须牢固地装挂在通用或专用夹具上，以保证良好的导电性。
导电棒应选用铜或铜合金材料并要保证足够接触面积。
阳极氧化异常处理
铝是比较年轻的金属，有“20世纪的金属”之称。
在全世界它的年产量仅次于钢铁，在金属材料中名列第二。
铝和铝合金之所以得到广泛应用在于它有许多特点。
铝的比重是2.702，与铜(比重8.9)和铁(比重7.9)比较，约为它们的1/3．其制品重量轻，可用于汽车、飞机、铁路车辆、船舶、高层建筑等方面。
纯铝强度低，但在铝中加入少量的铜、镁、锰，锌、硅等元素后形成铝合金，显微硬度可达400～600kg/mm2，特殊情况下可达1200～15Ookg/mm2，强度比碳钢好，可与特殊钢媲美。
铝及其合金在空气中，会在表面自然生成一层极薄的厚达0.01～0.05μm的氧化膜。
这层自然氧化膜虽然能阻止它们继续遭到大气腐蚀，但此膜疏松多孔，当遇到工业性气体时，抗蚀性能大大下降。
不过，如经电解氧化加工，使其表面生成硬而致密的氧化膜层，那末，很多物质就对它不产生腐蚀作用，适合在工业地区和沿海地区使用。
因铝的延展性极其优良，所以易于加工成型，经人工氧化染色后，可以得到各种美丽颜色的铝制品。
随着铝及其合金表面防护装饰性氧化工艺的广泛应用，近年来氧化新工艺、新技术的不断出现，如仿礼花法，转移印花法、渗透法、冰花图案法等等，使铝表面更加呈现出色彩缤纷，繁花似锦，见之令人畅心悦目。
所以目前建筑行业上把其大量用于高级宾馆的门、窗、柱、框架等制件上，既坚实牢固，又美观大方。
由于铝及其合金还有良好的导热、导电性，对光、热、电波的反射性好，没有磁性，耐低温和化学药品，有吸音性……等等。
故它的应用越来越广泛。
为了保证铝合金有足够的强度和较高的耐蚀，必须经过氧化处理。
铝和铝合金的氧化处理分为化学氧化和电化学氧化。
化学氧化不用外来电流仅把制件置入适当的溶液内，使表面生成一层氧化膜。
在电化学氧化中是把铝及其合金作为阳极，故又称阳极氧化。
电化学氧化的方法较多，本章分别介绍硫酸、铬酸阳极氧化，硬质电化学氧化绝缘电体学氧化和瓷质电化学氧化的故障及其处理方法。
硫酸电化学氧化故障及其处理方法硫酸电化学氧化简称硫酸阳极化，生成的氧化膜色泽视铝材的成分和氧化工艺的不同而异，一般有无色，微黄色、灰色等。
硬质阳极氧化故障及解决
硬质阳极氧化故障及解决硬质阳极氧化膜应怎样检验?①合格的氧化膜层呈均匀的深黑色、蓝黑色或褐色。
②氧化膜厚度约50μm。
③氧化膜硬度HV≥300。
④若氧化膜是均匀的灰黑色，只要厚度和硬度符合设计要求，仍为合格。
⑤氧化膜虽然是均匀的深黑色、蓝黑色或褐色，厚度和硬度也符合设计要求，但有许多白色或灰白色点，则不合格。
⑥氧化膜虽然是均匀的深黑色、蓝黑色或褐色，但有有规律的一道道不均匀现象，这是基体金属的毛病，只要厚度和硬度符合设计要求，也为合格。
⑦氧化膜上不允许有因烧焦而形成易擦掉的疏松膜层和因局部受热使氧化膜被腐蚀的光亮斑点和边缘、圆角部分膜层脱落的现象。
整个零件表面除夹具印外，局部表面不得有无氧化膜的地方。
允许包铝钣金件氧化膜出现小的裂纹。
⑧氧化膜的厚度测定。
从零件或试件上切取横向试片，在金相显微镜下测定氧化膜的厚度，也可以用涡流测厚仪直接测出氧化膜厚度。
⑨氧化膜的硬度测定：氧化膜的硬度(显微硬度)可以用显微硬度值在横向试片上测出，不应低于300kgf／mm2，LYl2合金不低于250kgf／mm2。
硬质阳极氧化合金成分影响膜均匀完整，如何处理?铝铜、铝硅、铝锰合金，硬质阳极氧化困难较大；当合金中铜含量超过5％或硅含量超过7．5％时，不适合用直流电硬质阳极化。
处理方法：当采用交直流叠加方法时，含量范围可以放宽。
硬质阳极氧化电流密度不当怎样影响膜硬度?如何处理?影响：①电流密度超过8A／dm2时，因受发热量的影响，硬度反而下降；②电流密度太低，电压升高得慢，虽发热量减少，但膜层受到硫酸的化学溶解时间较长，所以硬度较低。
处理方法：电流密度和膜层硬度的关系比较复杂，欲得到理想硬度的膜层，就要根据不同材料来选择适当的电流密度，通常为2～5A ／dm2。
硬质阳极氧化液温度低时硬度低如何处理?纯铝硬质阳极化时，温度接近0℃时，其硬度降低。
处理方法：①为获得高硬度的氧化膜，有包铝层的钣金件，在6～11℃下进行硬质阳极化处理；②一般来说，如温度下降，耐磨性就增高，这是由于电解液对膜的溶解速度下降所致。
手机外壳阳极氧化工艺原理及常见故障分析PPT共53页
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
手机外壳阳极氧化工艺原理及常见故障分 析
11、获得的成功越大，就越令人高兴 、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
