均匀化处理对491铝合金组织和性能的影响
均匀化处理对491铝合金组织和性能的影响
【摘要】研究491合金均匀化对其铸态组织和性能的影响,及均匀化对挤压带板的组织影响,结果表明经均匀化和未经均匀化处理的合金力学性能差别不大,未均匀化处理的合金中残留相较多。
【关键词】铝合金;均匀化;挤压带板;残留相
废旧铝是一种宝贵资源。
最大限度回收与利用废旧铝,对发展循环经济、节约资源及能源有着重要意义。
研究回收后的铝合金性能有利于开发和再利用铝合金废料[1-3]。
491铝合金是由废料熔炼而成,有al、si、fe、cu、mn、mg、等多种元素。
随着镁合金用量和产量迅速提高,废旧铝合金数量也急剧上升,因此用来生产491合金的原料增加,开发491合金的新产品,特别是开发挤压材方面的产品具有重要的长远意义。
1.试验方案
1.1试验用料
试验选用491合金废屑压包、板材三级废料、复合板废料、混合废料等作为原料,熔铸在3t熔炼炉中进行熔炼铸造,精炼15min,静止30min后铸造成φ192mm规格的圆铸锭,在线播种al-ti-b丝。
合金的最终化学成分分析结果见表1所示。
表1试验用491合金化学成分 (%)
1.2试验内容
在φ192×350mm的圆铸锭上切取性能和金相试样,将试样分别在500℃、530℃和570℃保温12h,以及在530℃下分别保温6h、12h
和18h,将未均匀化处理和530℃保温12h的均匀化铸锭锯切定尺和车皮,在380℃～450℃范围内预热4h后挤压成25×102mm的带板。
将挤压带板在530℃保温1 h后在室温水中淬火,然后在160℃保温1 h条件下时效。
分别在均匀化处理的铸锭和固溶时效处理后的挤压带板上加工
性能和金相试样,在css24100型电子拉伸机上进行拉伸试验,对比不同均匀化铸锭挤压的带板的力学性能,在蔡司显微镜下观察金相组织。
2.试验结果与分析
2.1均匀化温度对铸锭组织和性能的影响
均匀化加热过程是非平衡相溶解、组织向平衡状态转变的过程,随均匀化温度升高和保温时间延长这一转变过程趋于完全。
由图1观察发现,随着均匀化温度的升高,非平衡结晶相发生了明显的变化,在530℃/12h均匀化后的试样,晶粒内部及晶界上的非平衡相明显减少,组织趋于均匀。
在570℃均火时,枝晶网上出现了明显的复熔现象,合金在该温度下发生了明显的过烧。
图1均匀化温度对铸锭性能的影响
均匀化退火温度对491合金铸锭力学性能的影响如图1所示。
由图2可知,从475℃开始随着均匀化温度的升高,合金的σb、σ0.2、δ均有升高的趋势,但500～550℃之间的升高趋势比较缓慢,说明
在这个温度区间内合金的力学性能比较稳定,在530℃和550℃时基本相当,结合金相组织判断均匀化温度控制在530℃～550℃。
均匀
化温度为570℃时,合金力学性能显著降低,δ降低程度几乎接近铸态,主要因为此时合金发生过烧。
2.2均匀化时间对铸锭组织与性能的影响
图4均匀化时间对铸锭性能的影响
如图3所示,在相同的均匀化温度下,随着均匀化处理时间的延长,共晶相的面积逐渐减少,即共晶相逐渐溶解,在12h之前,随着时间的延长,共晶相溶解速度很快;在12h之后,均匀化时间继续延长,共晶相溶解的速度变得缓慢。
由图4力学性能结果可知,随着保温时间的增加,抗拉强度、屈服强度以及延伸率均有提高,保温超过12h 后继续延长时间,不再有明显提高,结合组织和性能分析,继续延长保温时间已经没有意义,较适宜的均匀化保温时间为12h。
2.3均匀化对挤压带板组织和力学性能的影响
热挤压态491合金带材固溶后金相组织呈现出细长的纤维状组织,纤维组织上分布着许多细小未溶入的颗粒相。
均火和未均火铸锭挤压的带板经530℃/40 min固溶处理后,大部分强化相溶入基体中,但未均匀化铸锭制备的带板中残留相相对较多,这些残留相对合金的塑性等指标有较明显影响,因此一般491合金要经过均匀化处理后方可进行加工。
3. 结论
(1)491合金的均匀化制度可选择530℃/12h,考虑生产实际也可以选择500℃～550℃/12h进行均火。
(2)均火和未均火铸锭挤压的带板经530℃/40 min固溶处理后,
大部分强化相溶入基体中,未均匀化铸锭制备的带板中残留相相对较多。
参考文献
[1]白文昌.对建设大型再生铝合金板带厂的设想[j].轻合金加工技术,2009,37:1-5.
[2]左玉波,崔建忠.我国废铝再生的意义、现状及对策[j].有色矿冶,2004,20:56-58
[3]肖亚庆,谢永生,王涛,刘静安.铝合金加工技术使用手册[m].北京:冶金工业出版社,2005.。
变形铝合金均匀化热处理的应用现状与研究进展
关键词：6082铝合金，热处理工艺，冷却速度，固溶温度，组织和性能
引言：
铝合金具有轻质、高强度、良好的加工性能和抗腐蚀性等优点，被广泛应用 于航空、航天、汽车、电子等领域。热处理工艺是铝合金加工过程中至关重要的 环节，它可以调整合金的组织和性能，提高材料的综合性能。因此，研究铝合金 热处理工艺参数对其组织和性能的影响具有重要意义。
谢谢观看
1、针对不同成分和用途的2系铝合金，其热处理工艺的最佳参数是否存在差 异，如何进行优化尚需进一步探讨；
2、热处理过程中合金元素的扩散行为和微观组织演变的机制仍需深入研究；
3、热处理后的2系铝合金的稳定性和耐蚀性也是一个需要的问题，这对于其 长期使用性能具有重要意义；
4、如何将新型的热处理技术如真空热处理、快速热处理等应用于2系铝合金， 以进一步提高其性能和应用范围也是一个重要的研究方向。
结果与讨论：经过变形和热处理后，AlZnMgCu系超强铝合金的微观结构和力 学性能均发生了显著变化。在轧制和挤压过程中，合金发生了塑性变形，位错密 度增加，晶粒尺寸减小，同时合金中的元素分布更加均匀。这些变化有助于提高 合金的强度和硬度。在固溶和时效处理过程中，合金中的Zn、Mg、Cu元素固溶于 铝基体中，形成固溶体，提高了合金的耐蚀性和耐磨性。同时，时效处理过程中 析出的强化相也能够有效地提高合金的硬度和强度。
在汽车领域，变形铝合金主要用于制造发动机罩、车门、翼子板等零部件。 通过均匀化热处理，可以提高铝合金材料的塑性和韧性，降低各向异性，从而提 高汽车的碰撞安全性能和耐久性。在航空航天领域，变形铝合金主要用于制造机 身、翼肋等零部件。通过均匀化热处理，可以提高铝合金材料的强度和韧性，满 足航空航天领域对材料的高要求。
较快的冷却速度可以获得细小的晶粒尺寸和较高的硬度，但过快的冷却速度 容易导致材料产生裂纹。因此，在制定热处理工艺时，需要综合考虑固溶温度和 冷却速度的影响，以获得最佳的组织和性能。
均质工艺对6082_铝合金组织和性能的影响
0引言铝合金作为汽车轻量化的首选材料，在汽车领域的应用逐渐提高[1-2]。
6×××系铝合金具有良好的比强度及加工特性，还有良好的热塑性、优良的耐蚀性及理想的综合力学性能，而且很易氧化着色，因此在汽车、建筑等行业得到了广泛应用[3-5]。
6082铝合金是典型的可热处理处理6×××系铝合金，具有较高的比强度、优异的耐蚀性、良好的焊接性、良好的挤压性能以及优良的力学性能，被广泛应用于汽车、高速轨道列车、船舶工业领域。
汽车悬架控制臂是6082铝合金的典型应用之一，该类产品作为汽车中重要零件之一（见图1），用于传递车轮所需各向支撑力，以及承受全部的前后方向应力[6]。
它是底盘系统的重要安全件，在设计中要求强度高、可靠性好，它的强度直接关系到车辆和人员的安全。
悬架控制臂的典型加工工艺为锻造后机加工，所用锻坯为挤压圆棒。
由于该部件在使用过程中承受疲劳载荷，因此对该部件的性能要求较高（特别是中高端车型）。
对于锻坯（挤压圆棒）的要求也极为苛刻，典型要求包括挤压态圆棒粗晶层深度≤0.5mm，固溶热处理时效后纵向拉伸力学性能高出国标30MPa，且对于锻后零件内粗晶层和力学性能也要求极高。
图1悬架控制臂黄继武[7]等研究了490～560℃条件下均匀化热处理中β相和α相的转变情况，以及非平衡析出物鱼骨状共晶形态的变化，并基于这些化合物的转变和尺寸分布确定出最佳的均质工艺为560℃保温6h。
谢怡纯[8]等人采用差热分析、光镜、电镜、电导率仪和硬度计，研究了Mn含量0.45%的6082合金在550℃条件下4～10h保温时间内，铸锭内部第二相形态分布、硬度和电导率数值，以硬均质工艺对6082铝合金组织和性能的影响王兴瑞1，曹善鹏1，汲庆涛2，庞广鑫1，王永红2（1.山东南山铝业股份有限公司，烟台265700；2.山东南山铝业股份有限公司国家铝合金压力加工工程技术研究中心，烟台265700）摘要：本文以6082铝合金为研究对象，使用不同工艺对圆铸锭进行均质热处理，随后经过相同的工艺挤压圆棒，并经过相同的热处理工艺时效至T6状态。

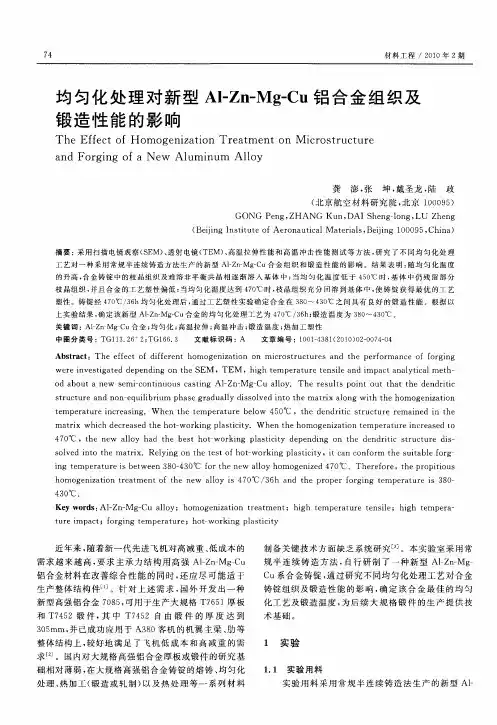

均匀化处理对新型Al—Zn—Mg—Cu铝合金组织及锻造性能的影响
材 料 工 程 ／２ １ ０ ０年 ２ 期
均 匀 化 处 理 对 新 型 Ａ１ ｎＭｇＣ 一 — — ｕ铝 合 金 组 织及 Ｚ 锻 造性 能 的影 响
Ｔｈ ｆ ｃ ｆ Ｈｏ ｇ ｎ ｚ ｔｏ ｅ ｔ ｎ ｎ Ｍ ｉｒ ｓ ｒ ｃ ｕ ｅ ｅ Ｅｆｅ ｔｏ ｍｏ ｅ ｉａ ｉ ｎ Ｔｒ ａ ｍｅ ｔｏ ｃ ｏ ｔ ｕ ｔ ｒ
（ ｉｎ ｎ ｔｔ ｔ ｆＡｅ ｏ ａ ｔｃ ｌ ａ ｅｉｌ ， ｅｊ ｇ １ ０ ９ ， ｉａ Ｂｅｊ ｇＩ ｓｉｕ ｅｏ ｒ ｎ ｕ ｉａ ｔｒａｓ Ｂ ｉｎ ０ ０ ５ Ｃｈｎ ） ｉ Ｍ ｉ
摘 要 ：采用 扫描 电镜 观 察 （ Ｅ 、 射 电镜 （ Ｅ 、 温 拉 伸 性 能 和 高 温 冲击 性 能 测 试 等 方 法 ， 究 了不 同均 匀 化 处 理 Ｓ Ｍ） 透 Ｔ Ｍ） 高 研 工艺 对 一 种 采 用 常 规 半 连 续铸 造 方 法 生 产 的 新 型 Ａ１ ｎＭｇＣ 合 金 组 织 和 锻 造 性 能 的 影 响 。结 果 表 明 ： 均 匀 化 温 度 一 — —ｕ Ｚ 随 的升 高 ， 合金 铸 锭 中 的枝 晶 组 织 及 难 溶 非平 衡 共 晶 相 逐 渐 溶 人 基 体 中 ； 当均 匀 化 温 度 低 于 ４ ０Ｃ时 ， 体 中 仍 残 留 部 分 ５￣ 基 枝 晶组 织 ， 且 合 金 的工 艺 塑 性 偏低 ； 并 当均 匀 化 温 度 达 到 ４０Ｃ时 ， 晶组 织 充 分 回溶 到基 体 中 ， 铸 锭 获 得 最 优 的 工 艺 ７￣ 枝 使 塑性 。铸 锭 经 ４０ ／ ６ ７ ℃ ３ ｈ均 匀 化 处 理 后 ， 过 工 艺 塑 性 实 验 确 定 合 金 在 ３ ０ ４ ０ 之 间 具 有 良好 的 锻 造 性 能 。根 据 以 通 ８～ ３℃ 上实 验 结 果 ， 定 该 新 型 Ａｌ ｎＭｇＣ 确 — — — ｕ合 金 的 均 匀 化 处 理 工 艺 为 ４ ０ ／ ６ ； Ｚ ７ ℃ ３ｈ 锻造 温度 为 ３Ｏ ４ ０ 。 ８～ ３℃ 关键 词 ： — ｎＭｇＣ 合 金 ； Ａｌ ｕ Ｚ 均匀 化 ； 温 拉 伸 ； 温 冲 击 ； 造 温 度 ； 加工 塑性 高 高 锻 热

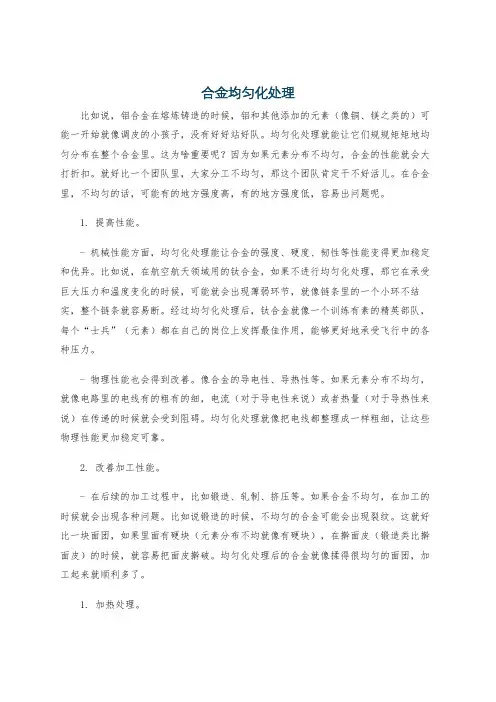

合金均匀化处理
合金均匀化处理比如说，铝合金在熔炼铸造的时候，铝和其他添加的元素（像铜、镁之类的）可能一开始就像调皮的小孩子，没有好好站好队。
均匀化处理就能让它们规规矩矩地均匀分布在整个合金里。
这为啥重要呢？因为如果元素分布不均匀，合金的性能就会大打折扣。
就好比一个团队里，大家分工不均匀，那这个团队肯定干不好活儿。
在合金里，不均匀的话，可能有的地方强度高，有的地方强度低，容易出问题呢。
1. 提高性能。
- 机械性能方面，均匀化处理能让合金的强度、硬度、韧性等性能变得更加稳定和优异。
比如说，在航空航天领域用的钛合金，如果不进行均匀化处理，那它在承受巨大压力和温度变化的时候，可能就会出现薄弱环节，就像链条里的一个小环不结实，整个链条就容易断。
经过均匀化处理后，钛合金就像一个训练有素的精英部队，每个“士兵”（元素）都在自己的岗位上发挥最佳作用，能够更好地承受飞行中的各种压力。
- 物理性能也会得到改善。
像合金的导电性、导热性等。
如果元素分布不均匀，就像电路里的电线有的粗有的细，电流（对于导电性来说）或者热量（对于导热性来说）在传递的时候就会受到阻碍。
均匀化处理就像把电线都整理成一样粗细，让这些物理性能更加稳定可靠。
2. 改善加工性能。
- 在后续的加工过程中，比如锻造、轧制、挤压等。
如果合金不均匀，在加工的时候就会出现各种问题。
比如说锻造的时候，不均匀的合金可能会出现裂纹。
这就好比一块面团，如果里面有硬块（元素分布不均就像有硬块），在擀面皮（锻造类比擀面皮）的时候，就容易把面皮擀破。
均匀化处理后的合金就像揉得很均匀的面团，加工起来就顺利多了。
1. 加热处理。
- 这是最常见的方法啦。
把合金放在特定的温度下加热一段时间。
这个温度和时间的选择可是很有讲究的呢。
不同的合金有不同的最佳加热温度和时间范围。
就像不同的菜有不同的烹饪时间和火候要求。
比如说，对于一些铜合金，可能加热到600 - 800摄氏度，保持几个小时就可以达到比较好的均匀化效果。
均匀化退火后冷却条件对Al－Cu合金组织性能影响
均匀化退火后冷却条件对Al－Cu合金组织性能影响刘蛟蛟;韩钰;祝志祥;陈保安;张宏宇;李红英【摘要】In order to optimize the cooling parameters after homogenization, the microstructure and properties evolutions during the cooling processes have been investigated by in⁃situ electrical resistivity measurements, scanning electron microscopy ( SEM) , transmission electron microscopy ( TEM) , energy dispersive spectrometer ( EDS) and hardness test. The result has shown that the electrical resistivity curves have a good agreement with the precipitation behaviors. There were three types of precipitates in the studied alloy under different cooling conditions. And the precipitation sequence was equilibrium θ phase, metastable θ′ phase and θ″ phase. The hardness⁃time and resistivity⁃time curves revealed that choosing a suitable cooling condition could improve the microstructures and performance of the alloy. The optimal cooling time was exceeding 1 000 min, so that the hardness and resistivity of the alloy was located in a low level. However, the cooling should avoid being finished in the19.4~184.1 min. The precipitation of θ″phase in this range would lead to the increasing of hardness and resistivity, which was harmful to the subsequent plastic working.%为优化铝合金均匀化退火后的冷却工艺参数，采用动态电阻法、扫描电镜、透射电镜观察、能谱分析和硬度测试等方法，研究了均匀化处理后的冷却条件对Al－4％Cu合金组织性能的影响．获得的电阻率－温度曲线与材料的脱溶行为有良好的相关性．随着均匀化处理后冷却速率的降低，实验合金在冷却过程中会依次析出平衡相θ、亚稳相θ′和θ″．绘制了实验合金的CCT图，确定的脱溶敏感温度区间为500～300℃．选用合适的冷却工艺可以改善合金的组织性能，冷却时间超过1000 min，合金有较低的硬度和电阻率．当实验合金均匀化后冷却至室温的时间处于19．4～184．1 min时会析出θ″相，导致硬度和电阻率上升，不利于后续的塑性加工，应该尽量避免．【期刊名称】《材料科学与工艺》【年(卷),期】2016(024)004【总页数】7页(P52-58)【关键词】Al-Cu合金;冷却条件;电阻率;硬度;微观组织【作者】刘蛟蛟;韩钰;祝志祥;陈保安;张宏宇;李红英【作者单位】国网湖南省电力有限公司电力科学研究院，长沙411107; 中南大学材料科学与工程学院，长沙410083;国网智能电网研究院电工新材料及微电子研究所，北京102211;国网智能电网研究院电工新材料及微电子研究所，北京102211;国网智能电网研究院电工新材料及微电子研究所，北京102211;国网辽宁省电力有限公司，沈阳110006;中南大学材料科学与工程学院，长沙410083【正文语种】中文【中图分类】TG146.2温度和时间是铸锭均匀化处理的两个重要工艺参数，材料科研工作者就二者对铝合金组织性能的影响进行了广泛的研究［1-5］.随着国民经济的高速发展，制造业对大规格铝合金构件的需求不断增长，铸锭大型化成为铝加工行业的发展趋势［6-8］，针对大型铸锭的均匀化处理工艺研究也愈发关键，但单纯研究温度和时间的影响已不能完全解决实际生产中遇到的问题.研究表明，铝合金经过不同冷却路径从高温冷却至室温会析出的第二相［9-10］，直接影响合金的后续加工，对材料最终的组织性能也会产生影响.冷却速率过快，大量溶质原子以固溶形式存在，固溶强化导致合金的变形抗力较大，不利于后续加工.冷却速率太慢，不仅会降低生产效率，而且经历较长时间的高温阶段可能导致析出较粗大的平衡相，成为裂纹萌生源.根据牛顿冷却定律［11］，均匀化处理后的冷却过程中铝合金铸锭温度与时间的关系是非线性的，对应的脱溶转变远比恒温或线性变温过程中发生的组织转变复杂［12-13］.常用的商业合金成分跨度较大、工艺窗口较宽、均匀化后冷却脱溶析出的第二相种类繁杂，直接采用这些合金展开非线性冷却脱溶研究，影响因素过多，难以发掘非线性冷却对铝合金组织性能影响规律的本质.因此，选用一种成分简单、工艺成熟的铝合金展开相关基础性的研究工作，对于揭示铝合金均匀化处理后非线性冷却脱溶的组织演变规律尤为重要.Al-Cu合金是典型的可热处理强化合金，其均匀化退火工艺成熟，为本文展开均匀化处理后的非线性冷却脱溶转变研究奠定了坚实的基础.同时，研究不同冷却条件对Al-Cu合金均匀化组织演变规律和相关性能变化的影响，具有较大的工程价值.本文研究了不同冷却条件下的析出相类型，以及不同析出相对合金硬度和电导率的影响机理，以二者为评判指标确定Al-Cu合金均匀化处理后的合适冷却时间，以期为制订相应的均匀化处理冷却工艺提供指导.采用99.99％的高纯铝和99.999％的高纯Cu熔炼铸造Al-4％Cu合金，用电感耦合等离子体原子发射光谱法（ICP-AES）测定实验合金成分为4.0％Cu，0.195％Si和0.1％Fe（质量分数/％）.在铸锭上切取100 mm×5 mm×1mm的电阻率测试样品，利用自主开发的动态电阻测试系统进行均匀化处理，在535℃，保温48 h后冷却至室温，冷却方式包括水淬及其他9种不同冷却速度冷却至室温（25℃），在线测试样品的电阻率随温度的变化，测试电流为100 mA.采用Philips Sirion 200型扫描电镜观察合金中第二相的分布和形态.采用Tecnai G220型透射电镜观察和分析合金中第二相种类、形貌和分布，加速电压为200 kV.透射电镜观察样品采用MTP-1型双喷仪进行减薄，双喷液成分为25％的硝酸甲醇溶液，双喷温度控制在-30～-20℃.采用HV-10B型小负荷维氏硬度计进行硬度测试，载荷大小为0.5 kg，加载保持时间为15 s，每个样品测定5个点，取平均值.2.1 电阻率-温度曲线利用动态电阻测试系统控制实验合金由均匀化温度至室温的冷却路径，10种不同的非线性冷却条件，按平均冷速由快到慢的顺序编号WQ（水冷）和C1-C9，表1列出了10种冷却条件冷却至室温的时间（后文无特殊说明均为该时间）.图1为实验合金在不同非线性冷却条件下的电阻率-温度曲线，其形态随着冷却条件变化而改变，如果冷却过程中没有发生相变，相应曲线为直线，一旦发生相变，电阻率-温度曲线会偏离直线.C1冷却条件仅需1 min就能完成，由图1（a）可以看出，对应的电阻率-温度曲线仍不是直线，出现2个清晰的拐点，分别对应相变起始温度（Tstart）和相变终止温度（Tend）.图1（b）和（c）所示电阻率-温度曲线对应C2和C3冷却条件，2条曲线的形态类似，出现了3个拐点，分别定义为Tstart、Tstart/end和Tend，其中Tstart/end是电阻率-温度曲线由“凹函数”转变为“凸函数”（二阶导数改变符号）的拐点［10］.图1（d）～（f）所示的电阻率-温度曲线分别对应C4、C5、C6冷却条件，3条曲线形貌相似，出现了4个拐点.图1（g）所示的电阻率-温度曲线分别对应C7～C9冷却条件，3条曲线几乎重合，说明3种不同冷却条件下合金中析出的第二相种类和体积分数几乎相同. Al-4％Cu合金在不同非线性冷却过程中出现了不同的脱溶行为.由图1（a）～（f）可以看出，C1冷却条件的电阻率-温度曲线仅显示了1个脱溶反应区间，C2和C3包含2个脱溶反应区间，C4、C5、C6包含了3个脱溶反应区间.在C1冷却条件下仅出现高温脱溶，在C2、C3条件下会出现高温和中温脱溶，在C4、C5、C6冷却条件下，高温、中温和低温阶段均有脱溶行为.根据Al-Cu二元相图，θ相的溶解温度约为500℃［11］，当合金温度高于500℃时不会析出θ相，但C1～C6冷却条件下，由535℃到Tstart之间的电阻率曲线却不是直线，这是因溶质原子向晶界发生短程扩散，且在晶界周围形成贫溶质原子区，这些区域为载流电子提供了通路，导致电阻率降低.由图1（g）可以看出，C7～C9冷却条件对应的电阻率-温度曲线只有相变起始点和结束点，没有明显拐点，说明在极慢的冷却条件下第二相连续缓慢析出.2.2 微观组织观察图2为不同冷却条件样品的SEM照片. 图2（a）对应水淬，可以看出样品基体比较“干净”，仅观察到少量粗大含Fe杂质相.图2（b）对应C4冷却条件，晶界观察到了第二相.图2（c）对应C6冷却条件，晶界析出相略有粗化，而晶内析出相的体积分数并没有明显增加.图2（d）对应极慢的冷却条件C9，晶内均匀析出大量粗大的第二相，晶界的第二相粒子明显粗化，晶界周围有清晰的PFZ. SEM观察结果显示，晶界为θ相的优先形核位置，随着冷却速率降低，晶界析出相有粗化的趋势.但在C1～C6冷却条件中，晶内析出相体积分数都较低，析出相的尺寸也较小.图3为不同冷却条件对应实验合金的TEM照片.图3（a）和（d）对应水淬冷却条件，TEM照片并没有脱溶的直接证据，不论是平直的再结晶晶界还是晶粒内部，都没有观察到第二相析出.图3（b）和（e）为C4冷却条件对应样品的晶界和晶内的TEM照片，部分晶界出现粗大的θ相，晶内局部地区出现了与Al基体没有明显位相关系的θ相，同时还可以观察到稀疏的与［002］Al方向平行的针状相，根据形貌和尺寸可以判定为θ′相.图3（c）和（f）分别对应C6冷却条件的晶界和晶内的TEM照片，相对于C4冷却条件，θ相明显粗化，析出了更多的θ′相，同时有少量与［002］Al方向平行的细小针状相，尺寸在100 nm以下，应该是θ″相.图4为C4冷却条件对应的典型第二相粒子及其EDS能谱分析结果，图4（a）为有明显形核质点的第二相，图4（b）为没有明显形核质点的第二相.图4（c）和（d）为图4（a）中标记为1和2的第二相的EDS分析结果，可以看出1号第二相中含有大量的Mn元素，形核核心为合金中的杂质相，平衡相θ-Al2Cu在这些杂质相粒子上形核长大.2号位置对应第二相中没有发现Mn元素，是θ相析出长大的结果.图4（e）为标记为3的第二相的EDS能谱分析结果，为平衡相θ-Al2Cu，说明在C4冷却条件下，即便没有异质形核点，实验合金也会析出部分粗大的平衡相.实验合金在均匀化后的冷却过程中会依次析出θ相、θ′相和θ″相，其中，冷却较快的C1条件仅有平衡θ相析出，C2和C3条件中还有少量粗化的θ′相析出，而冷却速度较慢的C4～C9条件会析出θ相、θ′相和θ″相.随着冷却速率降低，晶界析出相逐步粗化，晶内析出相由不均匀分布变为均匀分布.2.3 微观组织与电阻率的相关性讨论根据电阻率-温度曲线，可以确定实验合金在不同冷却条件的脱溶转变温度点，将不同冷却条件下合金的相变起始温度点绘制到“温度/时间”坐标系中，然后用平滑的曲线连接，可以得到如图5所示的CCT图.根据前文对电阻率-温度曲线的分析，结合微观组织观察结果，可以确定CCT图中显示的高温区的脱溶转变是平衡相θ在优先形核位置析出，中温转变主要对应θ和θ′相在基体内析出，当冷却速率较慢时，低温阶段会析出θ″相.从CCT图中可以看出，抑制高温转变所需的冷却速率最大，因此，高温转变区间（500～300℃）是实验合金的析出敏感区间.图6 为实验合金硬度及电阻率与冷却结束时间的关系曲线，其中x轴为时间的对数轴.由图6可以看出，实验合金的硬度并未随着时间延长而单调递减，冷却用时最短试样的硬度值最大，随着冷却时间延长，实验合金的硬度降低，当时间达到19.4 min时，硬度曲线下降的趋势发生改变，在19.4～184.1 min，随着时间延长，硬度上升，时间为184.1 min时，合金硬度出现1个峰值，冷却速率继续降低，合金硬度迅速下降.实验合金硬度随冷却条件变化规律与电阻率-温度曲线和相应的微观组织观察有很好的关联性.当冷却时间在1～19.4 min时，非线性冷却过程中主要析出平衡θ相，θ相体积分数随着冷却时间延长而增加，导致合金中的溶质原子浓度降低，产生的固溶强化效果降低，合金硬度随冷却时间的延长而减小.当冷却时间在19.4～184.1 min时，非线性冷却的低温阶段析出亚稳θ″相.低温阶段析出的θ″相，其体积分数随着冷却时间的延长而升高，析出强化效果增加，因此，合金的硬度随冷却时间延长反而会增加.冷却条件对合金电阻率的影响主要是由冷却过程中溶质原子脱溶而产生，冷却时间越长消耗的溶质原子越多，相应的电阻率应该更低.但从图6可以看出，冷却时间由0.2 min延长至1 min，电阻率变化不明显.冷却时间为1 min对应的冷却条件虽然不能完全抑制第二相析出，但也没有足够的时间长大和粗化，这些粒子的尺寸接近载流电子平均自由程，会导致合金的电阻率上升抵消溶质原子消耗引起的电阻率下降.当冷却时间介于1～19.4 min时，冷却析出的平衡相粒子数量和尺寸都会增加，合金电阻率随冷却时间延长而降低.当冷却时间在19.4～184.1 min时，电阻率虽然没有随时间的延长上升，但可以看出，在这个阶段合金的电阻率变化并不明显，这是因为合金中析出了小尺寸的亚稳θ″相，其尺寸接近载流电子的平均自由程，对电子会产生较大的相干散射，引起电阻率增长抵消了溶质原子消耗造成的电阻率下降，因此，在该区间内电阻率几乎不会下降［14-15］.当冷却时间超过184.1 min后，合金的电阻率又会随时间的延长迅速下降.冷却时间在1 010.3～1 500 min时，大量的溶质原子在高温阶段析出形成平衡相，溶质原子浓度降低，低温阶段析出亚稳相的体积分数有限且尺寸会进一步长大，亚稳相对电子的散射作用减弱，因此，电阻率又随着时间延长而减小.综上所述，为了改善Al-4％Cu合金的加工性能，减小变形力，同时又获得较低的电阻率值，均匀化后冷却的时间要避免处于19.4～184.1 min，至少要达到1 000 min以上.1）动态电阻法测得的电阻率-温度曲线与均匀化处理后冷却过程中的脱溶行为有良好的相关性，曲线显示Al-Cu合金在高温、中温和低温3个阶段，分别析出θ相、θ′相和θ″相.2）以电阻率-温度曲线为基础，绘制了实验合金均匀化退火后冷却过程中CCT图，实验合金的脱溶敏感温度区间为500～300℃.3）合适的冷却路径可以改善均匀化退火合金的组织性能，实验合金要避免在19.4～184.1 min内冷却至室温，该区间内析出的θ″相会导致硬度和电阻率上升，不利于后续的塑性加工，冷却时间要达到1 000 min后，实验合金有较低的硬度和电阻率.【相关文献】［1］刘晓艳，潘清林，陆智伦，等.Al-Cu-Mg-Ag耐热铝合金均匀化处理［J］.材料科学与工艺，2011，19 （04）：28-32. LIU Xiaoyan，PAN Qinglin，LUZhilun，etal. Homogenization treatment of Al-Cu-Mg-Ag heatresisted alloy［J］.Materials Science and Technology，2011，19（04）：28-32.［2］李雪峰，张辉，蒋福林.新型Al-Mn合金均匀化处理过程中组织和性能演变［J］.中国有色金属学报，2014，24（02）：380-386. LI Xuefeng，ZHANG Hui，JIANG FuLin.Evolution of microstructure and properties of new Al-Mn alloy during homogenization treatment ［J］.Transactions of Nonferrous Metals Society of China，2014，24（02）：380-386. ［3］LI Hongying，SUXiongjie，YINHao，etal. Microstructural evolutionduringhomogenizationof Al-Cu-Li-Mn-Zr-Ti alloy［J］.Transactionsof Nonferrous Metals Society of China，2013，23（09）：2543-2550.［4］LIU Yan，JIANG Daming，XIE Wenlong，et al.Solidification phases and their evolution during homogenization of a DC cast Al-8.35Zn-2.5Mg-2.25Cu alloy［J］.Materials Characterization，2014，93：173-183.［5］杜鹏，闫晓东，李彦利，等.6061铝合金中富铁相在均匀化过程中的相变机理［J］.中国有色金属学报，2014，21（09）：2228-2234. DUPeng，YANXiaodong，LIYanli，etal.Transformation mechanism of iron-rich phase in 6061 aluminum alloy during homogenization［J］.Transactions of Nonferrous Metals Society of China，2014，21（09）：2228-2234.［6］WANG Haijun，XU Ju，KANG Yonglin，et al.Study oninhomogeneouscharacteristicsandoptimize homogenization treatment parameter for large size DC ingots of Al-Zn-Mg-Cu alloys［J］.Journal of Alloys and Compounds，2014，585：19-24.［7］白素春，陈艳丽，胡云龙.大型铝合金筒体铸件的质量控制［J］.特种铸造及有色合金，2014，6：653-655. BAISuchun，CHENYanli，HUYunlong. Controllingquality of large aluminum alloy cylindrical casting［J］.Special Casting＆amp;Nonferrous Alloys，2014，6：653-655. ［8］宋力强，刘浩，杜会军，等.热压成形在车身上的典型应用与研究［J］.材料科学与工艺，2014：22 （02）：49-54. SONG LiQiang，LIUHao，DUHuijun，etal. Applicationsandresearchonrepresentativecar-bodypartof hot stamping［J］.Materials Science and Technology，2014：22（02）：49-54.［9］LI Hongying，BIN Jie，ZHAO Yankuo，et al.Establishment of continuous cooling transformation diagrams of aluminum alloys using in situ voltage measurement［J］.Transactions of Nonferrous Metals Society of China，2011，21：1944-1949.［10］LI Hongying，LIU Jiaojiao，YU Weichen，et al.Development of non-linear continuous cooling precipitation diagram for Al-Zn-Mg-Cu alloy［J］.Materials Science and Technology，2015，31：1443-1451.［11］刘志华，刘瑞金.牛顿冷却定律的冷却规律研究［J］.山东理工大学学报，2005，6：23-27. LIU Zhihua，LIU Ruijin.Study on cooling regularity for Newton's law of cooling［J］.Journal of Shandong University of Technology，2005，6：23-27.［12］MILKEREIT B，BECK M，REICH M，et al.Precipitation kinetics of an aluminium alloy during Newtonian cooling simulated in a differential scanning calorimeter［J］.ThermochimicaActa，2011；522（1-2）：86-95.［13］ZHANG Yong，MILKEREIT B，KESSLER O，et al. Development of continuous cooling precipitation diagrams for aluminium alloys AA7150 and AA7020［J］. JournalofAlloysandCompounds，2014；584：581-589.［14］VANHORNKR.Aluminum：properties，physical metallurgy and phase diagrams ［M］.OH：ASM，Metals Park，1967.［15］王天资，巫瑞智，张景怀，等.铝导体材料的研究进展［J］.材料科学与工艺，2014：22（06）：53-61. WANG Tianzi，WU Ruizhi，ZHANG Jinghuai，et al. Development of aluminum conductive materials［J］. Materials Science and Technology，2014：22（06）：53-61.。
热处理对铝合金材料的力学性能和耐蚀性能的影响研究
热处理对铝合金材料的力学性能和耐蚀性能的影响研究铝合金作为一种重要的结构材料，在工业应用中具有广泛的应用前景。
热处理作为一种常见的工艺手段，具有显著的改善材料性能的效果。
本文将从力学性能和耐蚀性能两个方面，探讨热处理对铝合金材料的影响，并分析其原因。
一、热处理对铝合金材料力学性能的影响铝合金材料的力学性能主要包括强度、塑性和韧性等指标。
热处理可以通过改变材料的晶体结构和晶粒尺寸，来对其力学性能进行调节。
1.1 强度热处理能够显著提高铝合金的强度。
常见的热处理方式包括时效处理和固溶处理。
时效处理通过固溶加热和时效淬火，可以使铝合金材料的强度得到显著提高。
固溶处理则通过高温固溶和快速冷却，使合金元素溶解在基体中，形成均匀的固溶体，从而提高了合金的抗拉强度。
1.2 塑性与强度相对应的是材料的塑性，也就是其变形能力。
热处理对铝合金的塑性影响较大。
通过合适的热处理，可以改变材料的晶粒尺寸和形状，提高晶界的稳定性，从而增加材料的塑性。
此外，热处理还可以使材料的晶界扩散减缓，减少晶界的局部胀大和局部松弛，提高了材料的塑性。
1.3 韧性热处理对铝合金材料的韧性也有一定的影响。
合适的热处理可以改变材料内部的组织结构，使其具有更好的断裂韧性。
例如，通过合理的时效处理，可以使合金元素在晶界上析出过饱和的析出相，形成均匀分布的细小析出相颗粒，增加了材料的断裂韧性。
二、热处理对铝合金材料耐蚀性能的影响铝合金作为一种常用的结构材料，其耐蚀性能对其工作环境的适应能力起着至关重要的作用。
热处理可以通过调控材料组织结构，来改善材料的耐蚀性能。
2.1 抗氧化性铝合金在高温氧化环境中容易形成致密的氧化膜，这种氧化膜能够起到一定的保护作用。
热处理能够改变材料的晶界结构和化学成分，形成更加致密、稳定的氧化膜，从而提高铝合金材料的抗氧化性。
2.2 耐腐蚀性热处理通过改变材料的晶界结构和析出相的形态，改变了材料的微观组织，提高了其耐腐蚀性能。
热处理对铝合金材料的组织结构和性能的影响
热处理对铝合金材料的组织结构和性能的影响热处理是指通过改变材料的温度和保持时间，使材料发生相应的组织结构和性能变化的过程。
在铝合金材料的生产和加工过程中，热处理是一个非常重要的环节，能够显著改善材料的力学性能和耐腐蚀性能。
本文将从组织结构和性能两个方面，探讨热处理对铝合金材料的影响。
一、热处理对铝合金材料组织结构的影响1. 固溶处理在铝合金材料的固溶处理过程中，主要是通过将材料加热至一定温度，使固溶体中的溶质原子尽量溶于基体中，从而形成均匀的固溶体。
通过固溶处理，能够显著减少材料的析出相，提高均匀性和强度。
固溶处理温度和时间的选择需根据不同合金的材料特性和需要进行合理的调整，以达到最佳效果。
2. 淬火处理铝合金材料在淬火处理过程中，通过迅速冷却材料，使固溶体中的溶质原子不会在晶界或晶内析出，形成更加均匀的结构。
淬火处理有利于提高材料的强度和硬度，同时减少晶界的析出物，提高晶界的稳定性。
3. 淬退处理在淬火处理后，铝合金材料需要进行适当的淬退处理，以缓解材料的应力和提高材料在高温下的塑性。
通过淬退处理，材料的组织能够更加均匀，晶粒尺寸得以控制，从而提高材料的强韧性和抗拉强度。
4. 相变处理铝合金材料中的析出相有时会对材料性能产生负面影响，相变处理可以通过改变固溶体的温度和时间，使析出相发生相应的相变，进而调整材料的组织结构和性能。
相变处理对于提高材料的强度和硬度尤为有效，能够使材料达到最佳的力学性能。
二、热处理对铝合金材料性能的影响1. 提高强度和硬度热处理过程中，通过减少材料中的析出相，消除晶界的析出物，优化晶粒尺寸等手段，能够显著提高铝合金材料的强度和硬度。
这也是为什么热处理被广泛应用于铝合金材料的原因之一。
2. 提高抗腐蚀性能热处理能够消除材料内部的缺陷和助长晶界的紧密性，从而使铝合金材料的抗腐蚀性能得到提升。
通过合理选择热处理工艺，可以改善材料的耐腐蚀性，使其在恶劣环境中具有更好的使用寿命。
均匀化时间对Al-Mn合金组织的影响
均匀化时间对Al-Mn合金组织的影响潘琰峰;黄瑞银;郭富安;马科;顾凤仙;刘国金【摘要】The evolution of the microstructure and microhardness of a certain kind of Al-Mn alloies during homogenization treatment at 610 ℃ is investigated by scanning electron microscopy, energy depressive spectroscopy and microhardness measurement. The results show that the discontinuous dendrite dissolves adequately after homogenization at 610 ℃ for 4 h. With the increase of annealing time, skelec-ton-like shaped phase transforms into block-like shape gradually, and the ratio of the transfor-mation from β-Al6(MnFe) phase to α-Al(MnFe)Si phase also increases. Furthermore, the proper homogenizing process for this Al-Mn alloy is at 610 ℃ for 10 h, which is in agreement with the results from the homogenizing kinetic equation. Under this process, most of the particles in this alloy become smaller and good dispersed phases, and the ratio of α-Al(MnFe)Si phase increases obviously.%采用扫描电镜、能谱分析和显微硬度研究了一种Al-Mn合金的铸态试样在610℃均匀化处理不同时间时的组织演化和显微硬度变化.实验结果表明:在610℃均匀化退火4h时,合金内不连续网状枝晶已经溶解得比较充分,骨骼状的化合物也转化为块状;在一定时间内,随着均匀化处理时间的延长,β-Al6 (MnFe)相向α-Al(MnFe)Si相转变量增多.由微观组织转变和显微硬度结果表明,该合金在610℃合理的均匀化处理时间为10 h左右,这与采用均匀化动力学方程得到的结论基本一致.在该参数下,合金内化合物尺寸最小且分布弥散,α-Al(MnFe)Si相在化合物中所占比例明显增多.【期刊名称】《南京航空航天大学学报》【年(卷),期】2012(044)001【总页数】5页(P124-128)【关键词】Al-Mn合金;均匀化;微观组织;显微硬度【作者】潘琰峰;黄瑞银;郭富安;马科;顾凤仙;刘国金【作者单位】苏州有色金属研究院有限公司,苏州,215026;中南大学材料科学与工程学院,长沙,410083;苏州有色金属研究院有限公司,苏州,215026;苏州有色金属研究院有限公司,苏州,215026;苏州有色金属研究院有限公司,苏州,215026;苏州有色金属研究院有限公司,苏州,215026【正文语种】中文【中图分类】TG146.2;TG166.3Al-Mn合金具有良好的耐腐蚀性能、深冲性能、成形性能和焊接性能等特性,被广泛应用于食品包装、易拉罐、散热器等产品的制造[1-2]。
《2024年均匀化热处理工艺过程对6061铝合金组织和性能的影响》范文
《均匀化热处理工艺过程对6061铝合金组织和性能的影响》篇一一、引言在金属材料加工过程中，热处理工艺是提高材料性能、优化组织结构的重要手段。
对于6061铝合金而言，均匀化热处理工艺是提高其综合性能的关键步骤。
本文将探讨均匀化热处理工艺过程对6061铝合金组织和性能的影响。
二、6061铝合金简介6061铝合金是一种常见的铝合金材料，具有优良的耐腐蚀性、可加工性和中等的强度。
其成分包括铝、镁、硅等元素，通过适当的热处理可以获得良好的力学性能。
三、均匀化热处理工艺过程均匀化热处理是指将合金材料加热至一定温度，保持一定时间，使合金内部各部分达到均匀化状态的热处理过程。
对于6061铝合金而言，均匀化热处理工艺包括以下几个步骤：1. 加热：将6061铝合金加热至预定温度，通常为较高的温度，以使合金内部原子活动加剧，有利于元素扩散和相变。
2. 保温：在预定温度下保持一定时间，使合金内部各部分达到均匀化状态。
3. 冷却：以适当的速度冷却至室温，使合金内部组织稳定。
四、均匀化热处理对6061铝合金组织的影响均匀化热处理可以显著改善6061铝合金的组织结构。
在加热和保温过程中，合金中的元素会发生扩散和相变，使组织更加均匀。
此外，适当的冷却速度可以进一步细化晶粒，提高合金的力学性能。
五、均匀化热处理对6061铝合金性能的影响1. 力学性能：经过均匀化热处理后，6061铝合金的力学性能得到显著提高。
其抗拉强度、屈服强度和延伸率均有所提高，使合金具有更好的塑性加工性能和抗变形能力。
2. 耐腐蚀性：均匀化热处理可以改善合金的耐腐蚀性。
通过优化合金的组织结构，减少内部缺陷和杂质含量，从而提高合金的耐腐蚀性能。
3. 加工性能：经过均匀化热处理后，6061铝合金的加工性能得到改善。
其切削力降低，切削温度升高，有利于提高加工效率和降低加工成本。
六、结论本文通过研究均匀化热处理工艺过程对6061铝合金组织和性能的影响，得出以下结论：1. 均匀化热处理可以显著改善6061铝合金的组织结构，使组织更加均匀，晶粒细化。
均匀化工艺对Al-4.46Mg合金腐蚀和疲劳性能的影响
均匀化工艺对Al-4.46Mg合金腐蚀和疲劳性能的影响王在玲;邓运来;伍鹏飞;孙琳;戴青松;叶凌英【摘要】研究480℃/20 h,430℃/2 h+490℃/12 h和500℃/16 h这3种均匀化工艺对Al-Mg合金腐蚀性能和疲劳性能的影响;通过晶间腐蚀(IGC)和慢应变速率拉伸(SSRT)腐蚀研究这3种工艺对Al-Mg合金O态板材的腐蚀性能的影响;通过疲劳裂纹扩展速率和Kahn撕裂实验研究这3种工艺对Al-Mg合金O态板材疲劳性能的影响.研究结果表明:与其他2种工艺相比,经430℃/2 h+490℃/12 h均匀化后得到的板材抗晶间腐蚀性能最佳,腐蚀速率为2.2878 mg/cm2,应力腐蚀敏感指数ISSRT最小,为0.068;经430℃/2 h+490℃/12 h均匀化后得到的板材在高应力强度因子范围下抗裂纹扩展性能最佳,其单位面积裂纹形核功与经500℃/16 h 处理得到的板材的形核功接近.【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2019(050)005【总页数】7页(P1042-1048)【关键词】Al-Mg合金;均匀化;腐蚀性能;疲劳性能【作者】王在玲;邓运来;伍鹏飞;孙琳;戴青松;叶凌英【作者单位】中南大学轻合金研究院,湖南长沙,410083;中南大学轻合金研究院,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083;中车青岛四方机车车辆股份有限公司,山东青岛,266111;中南大学材料科学与工程学院,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083【正文语种】中文【中图分类】TG457.14;TG113.25;TG113Al-4.46Mg合金属于5系铝合金，其成分与5083铝合金接近，具有中等强度、良好的塑性、抗蚀性及焊接性、较高的疲劳极限，常被应用于模具制造业、造船业、运输业，是制作模具、船板、船外壳、燃料储存罐的重要材料[1−4]。
