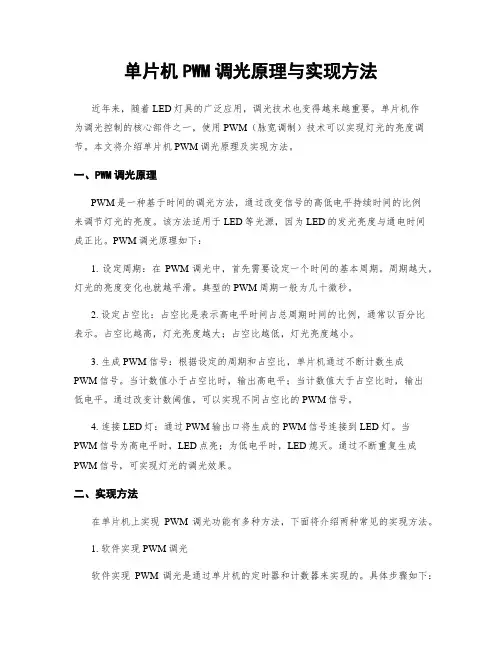

单片机PWM调光原理与实现方法
单片机PWM调光原理与实现方法近年来，随着LED灯具的广泛应用，调光技术也变得越来越重要。
单片机作为调光控制的核心部件之一，使用PWM（脉宽调制）技术可以实现灯光的亮度调节。
本文将介绍单片机PWM调光原理及实现方法。
一、PWM调光原理PWM是一种基于时间的调光方法，通过改变信号的高低电平持续时间的比例来调节灯光的亮度。
该方法适用于LED等光源，因为LED的发光亮度与通电时间成正比。
PWM调光原理如下：1. 设定周期：在PWM调光中，首先需要设定一个时间的基本周期。
周期越大，灯光的亮度变化也就越平滑。
典型的PWM周期一般为几十微秒。
2. 设定占空比：占空比是表示高电平时间占总周期时间的比例，通常以百分比表示。
占空比越高，灯光亮度越大；占空比越低，灯光亮度越小。
3. 生成PWM信号：根据设定的周期和占空比，单片机通过不断计数生成PWM信号。
当计数值小于占空比时，输出高电平；当计数值大于占空比时，输出低电平。
通过改变计数阈值，可以实现不同占空比的PWM信号。
4. 连接LED灯：通过PWM输出口将生成的PWM信号连接到LED灯。
当PWM信号为高电平时，LED点亮；为低电平时，LED熄灭。
通过不断重复生成PWM信号，可实现灯光的调光效果。
二、实现方法在单片机上实现PWM调光功能有多种方法，下面将介绍两种常见的实现方法。
1. 软件实现PWM调光软件实现PWM调光是通过单片机的定时器和计数器来实现的。
具体步骤如下：1) 设置定时器：选择适合的定时器工作模式，并设置定时周期。
定时周期即为PWM的周期。
2) 设置计数器：设置计数器的初值。
3) 发出PWM信号：当计数器值小于占空比时，输出高电平；否则输出低电平。
4) 重复步骤3，不断更新计数器的值，从而生成PWM信号。
2. 硬件实现PWM调光硬件实现PWM调光是通过使用专用的PWM模块和电路来实现的。
具体步骤如下：1) 配置PWM模块：根据单片机的特点，选择适合的PWM模块，并进行配置。
pwm控制led亮度的原理和方法
pwm控制led亮度的原理和方法以PWM控制LED亮度的原理和方法引言：在电子设备中，LED广泛应用于各种场景，如显示屏、照明等。
而控制LED的亮度是一项重要的任务。
本文将介绍使用PWM（脉宽调制）控制LED亮度的原理和方法。
一、PWM控制LED亮度的原理PWM是一种通过改变信号的占空比来控制电路输出的方法。
在LED控制中，通过改变LED的驱动电流来控制亮度。
而PWM控制LED亮度的原理就是通过改变PWM信号的占空比来改变驱动电流的平均值，从而控制LED的亮度。
PWM信号是一种周期性的方波信号，其周期T可以根据需要调节。
占空比D定义为PWM信号高电平的占比，即高电平时间TH与周期T的比值。
通过改变占空比D，可以改变PWM信号的高电平时间，进而改变驱动电流的平均值。
驱动电流的平均值与LED的亮度成正比。
当PWM信号的占空比D 较小时，驱动电流的平均值较小，LED的亮度较暗；当PWM信号的占空比D较大时，驱动电流的平均值较大，LED的亮度较亮。
二、PWM控制LED亮度的方法PWM控制LED亮度的方法主要有以下几种：1. 使用PWM芯片控制：在一些需要频繁调节LED亮度的场景中，可以使用专门的PWM芯片来控制。
这种方法需要外接PWM芯片，通过设置相关寄存器来控制PWM信号的占空比。
通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。
2. 使用单片机控制：在一些需要程序化控制的场景中，可以使用单片机来控制PWM信号。
单片机具有较强的计算和控制能力，可以根据需要编写程序来控制PWM信号的占空比。
通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。
3. 使用专用LED驱动芯片控制：在一些大规模LED灯光控制系统中，常常使用专用的LED驱动芯片来控制。
这些驱动芯片内部集成了PWM控制电路，可以直接通过设置相关寄存器来控制PWM信号的占空比。
通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。

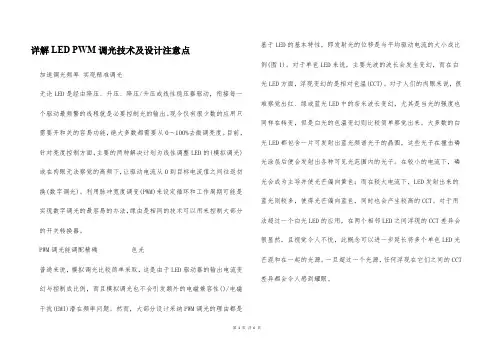

详解LED PWM调光技术及设计注意点
详解LED PWM调光技术及设计注意点加速调光频率实现精准调光无论LED是经由降压、升压、降压/升压或线性稳压器驱动，衔接每一个驱动最频繁的线程就是必要控制光的输出。
现今仅有很少数的应用只需要开和关的容易功能，绝大多数都需要从0～100%去微调亮度。
目前，针对亮度控制方面，主要的两种解决计划为线性调整LED的(模拟调光)或在肉眼无法察觉的高频下，让驱动电流从0到目标电流值之间往返切换(数字调光)。
利用脉冲宽度调变(PWM)来设定循环和工作周期可能是实现数字调光的最容易的办法，缘由是相同的技术可以用来控制大部分的开关转换器。
PWM调光能调配精确色光普通来说，模拟调光比较简单采取，这是由于LED驱动器的输出电流变幻与控制成比例，而且模拟调光也不会引发额外的电磁兼容性()/电磁干扰(EMI)潜在频率问题。
然而，大部分设计采纳PWM调光的理由都是基于LED的基本特性，即发射光的位移是与平均驱动电流的大小成比例(图1)。
对于单色LED来说，主要光波的波长会发生变幻，而在白光LED方面，浮现变幻的是相对色温(CCT)。
对于人们的肉眼来说，很难察觉出红、绿或蓝光LED中的奈米波长变幻，尤其是当光的强度也同样在转变，但是白光的色温变幻则比较简单察觉出来。
大多数的白光LED都包含一片可发射出蓝光频谱光子的晶圆，这些光子在撞击磷光涂层后便会发射出各种可见光范围内的光子。
在较小的电流下，磷光会成为主导并使光芒偏向黄色；而在较大电流下，LED发射出来的蓝光则较多，使得光芒偏向蓝色，同时也会产生较高的CCT。
对于用法超过一个白光LED的应用，在两个相邻LED之间浮现的CCT差异会很显然，且视觉令人不悦，此概念可以进一步延长将多个单色LED光芒混和在一起的光源。
一旦超过一个光源，任何浮现在它们之间的CCT 差异都会令人感到耀眼。
图1 采纳PWM调光的LED驱动器及波形LED创造商会在其产品的电流特性表中指定驱动电流的大小，其只会在这些特定电流条件下对产品的主波长或CCT提供保证。
LED调光（模拟调光和PWM调光的区别）
LED调光（模拟调光和PWM调光的区别）LED 是⼀种固态电光源，是⼀种半导体照明器件，其电学特性具有很强的离散性。
它具有体积⼩、机械强度⼤、功耗低、寿命长，便于调节控制及⽆污染等特征，有极⼤发展前景的新型光源产品。
LED 调光⽅法的实现分为两种：模拟调光和数字调光，其中模拟调光是通过改变LED 回路中电流⼤⼩达到调光；数字调光⼜称PWM 调光，通过PWM 波开启和关闭LED 来改变正向电流的导通时间以达到亮度调节的效果。
模拟调光通过改变LED 回路中的电流来调节LED 的亮度，缺点是在可调节的电流范围内，可调档位受到限制；PWM 波调光可通过改变⾼低电平的占空⽐来任意改变LED 的开启时间，从⽽使亮度调节的档位增多。
本⽂拟⽤两种⽅法共同作⽤，以达到调节LED 亮度的效果。
1 LED 调光⽅法 模拟调光是通过改变LED 回路中电流⼤⼩达到调光，电源电压不变，通过改变R 的电阻值来改变回路中的电流，从⽽达到改变LED 亮度的效果。
很多其他模拟调光都是采⽤这种⽅法的延伸，其优点是电流可连续，但可调节电流的范围往往受到硬件的限制，调节档位不多，对于要求亮度感应敏感的⾼精度采光设备，这种⽅法不理想。
数字调光⼜称PWM 调光，通过PWM 波开启和关闭LED 来改变正向电流的导通时间，以达到亮度调节的效果。
该⽅法基于⼈眼对亮度闪烁不够敏感的特性，使负载LED 时亮时暗。
如果亮暗的频率超过100 Hz ，⼈眼看到的就是平均亮度，⽽不是LED 在闪烁。
PWM 通过调节亮和暗的时间⽐例实现调节亮度，在⼀个PWM 周期内，因为⼈眼对⼤于100 Hz 内的光闪烁，感知的亮度是⼀个累积过程，即亮的时间在整个周期中所占得⽐例越⼤，⼈眼感觉越亮。
但是对于⼀些⾼频采样的设备，如⾼频采样摄像头，采样时有可能恰好采到LED 暗时的图像。
因此本⽂将模拟和数字相结合，设计了LED 的驱动电路。
2 采⽤电感的PWM 调节⽅法 2.1 驱动电路 电路中，当电感上通有电流时，电感会产⽣磁场，即部分电流转换成磁能的⽅式“ 存储” 在电感中；当不再向电感上通电流时，电感会将磁能通过电流的⽅式在回路中释放出来。
基于亮度优先的多通道智能精准混色调光方法与设计方案
基于亮度优先的多通道智能精准混色调光方法与设计方案亮度优先的多通道智能精准混色调光方法与设计方案能够实现精确的颜色混合和调光，在创造各种不同的照明效果时具有高度的灵活性和自适应性。
其基本原理是通过调节RGB三个颜色通道的亮度来实现颜色的混合，同时通过亮度的调整来实现灯光的亮度调节。
以下是一个设计方案的详细描述。
1.硬件设计方案：多通道智能精准混色调光系统由RGBLED灯珠、PWM调光模块、单片机控制系统等组成。
（1）RGBLED灯珠：使用高亮度、高色彩还原度的RGBLED灯珠，能够提供丰富的颜色选择。
（2）PWM调光模块：使用PWM技术进行调光，能够实现精准的亮度调节，同时通过调节RGB三个通道的PWM占空比来控制每个颜色的亮度。
（3）单片机控制系统：使用单片机作为中央控制单元，通过与PWM调光模块的通信来实现对RGB三个通道的调光控制。
2.软件设计方案：（1）颜色混合算法：使用线性插值算法，根据需要的颜色和亮度值，计算出RGB三个颜色通道的PWM占空比。
具体算法如下：-根据给定的起始颜色和结束颜色，计算出RGB三个颜色通道的起始和结束值。
-根据起始和结束值，计算出需要过渡的颜色和亮度值。
-根据过渡的颜色和亮度值，计算出RGB三个颜色通道的PWM占空比。
（2）亮度调节算法：通过调节RGB三个颜色通道的PWM占空比来实现灯光的亮度调节。
具体算法如下：-根据给定的亮度值，计算出RGB三个颜色通道的PWM占空比。
-根据PWM占空比，调节RGBLED灯珠的亮度。
3.系统工作流程：（1）用户输入需要的颜色和亮度值。
（2）系统根据输入的颜色值计算出RGB三个通道的PWM占空比，并将计算结果发送给PWM调光模块。
（3）PWM调光模块根据接收到的PWM占空比，调节RGBLED灯珠的亮度。
（4）用户可以通过调节亮度值来控制灯光的明亮度，系统会根据亮度值重新计算PWM占空比，并进行调光。
总结：以上就是基于亮度优先的多通道智能精准混色调光方法与设计方案的详细描述。
pwm控制led亮度的原理和方法
pwm控制led亮度的原理和方法一、引言近年来，LED（Light Emitting Diode）作为一种新型照明技术被广泛应用于各个领域。
然而，单一的亮度无法满足不同场景和需求的要求，因此，使用PWM（脉冲宽度调制）技术来控制LED的亮度成为一种常见的方法。
本文将介绍PWM控制LED亮度的原理和方法。
二、PWM控制LED亮度的原理PWM技术通过改变信号的高电平时间和低电平时间比例来控制电路的平均输出电平，从而实现对LED亮度的控制。
在PWM控制下，LED在高电平时间内以最大亮度发光，而在低电平时间内则不发光。
通过快速的高低电平切换，肉眼无法察觉到LED的闪烁，从而达到调节亮度的效果。
三、PWM控制LED亮度的方法1. 软件PWM控制软件PWM控制是一种基于软件实现的方法，可以通过编程语言来控制LED的亮度。
在单片机或嵌入式系统中，可以通过设置定时器的计数值和比较值来生成PWM信号，然后将该信号输出到LED控制引脚。
通过改变定时器的计数值和比较值，可以改变PWM信号的周期和占空比，从而控制LED的亮度。
2. 硬件PWM控制硬件PWM控制是一种基于专用硬件电路实现的方法，可以直接控制LED的亮度。
常见的硬件PWM控制器有NE555、ATMega328P等。
这些控制器内置了PWM发生器，可以直接输出PWM信号。
通过调节PWM信号的周期和占空比，可以实现对LED亮度的调节。
3. 电路PWM控制电路PWM控制是一种基于电路设计实现的方法，可以通过改变电路中元件的数值来控制LED的亮度。
常见的电路PWM控制器有555定时器电路、RC电路等。
通过改变电路中的电阻、电容或电感等元件的数值，可以改变PWM信号的周期和占空比，从而控制LED的亮度。
四、PWM控制LED亮度的优势1. 节能：PWM控制LED的亮度时，当LED处于低电平状态时，相当于关闭了LED，从而节省了能源。
2. 稳定性好：PWM控制LED的亮度时，LED的亮度变化平稳，不会受到电源波动等因素的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种新型的两通道PWM的LED调光调色方法
美国Brown大学DavidBerson等人在哺乳动物的视网膜上发现了第三种感光
细胞，它主要在调节人体内分泌、控制生理节律等非视觉生物效应方面发挥功能。
照明设计也从单一地考虑视觉功能逐步过渡到考虑视觉与非视觉双重功能上。研
究表明，动态照明在治疗失眠、减轻飞机时差效应、提高工作效率等方面发挥作
用。
为实现LED的动态照明设计，需对光源的光色量进行实时地控制，调制出符
合光生物学要求的光谱。
这里的光色量是光度量和色度量的合称。LED常用的调光方法有模拟调光和
PWM(PulseWidthModulation)调光两种。前者是线性调节LED电流，后者是使用
开关电路以相对于人眼识别力足够高的频率来改变光输出的平均值。在调光过程
中，防止色度量发生偏移相当重要。产生色偏的因素主要有两个：正向导通电流
和P-N结温度。模拟调光产生的色差取决于两者，PWM则主要决定于后者。一般
情况下PWM产生较小的色差(白光LED因结温引起的色差不超过4SDCM)，工程实
践中多不考虑PWM调光产生的色差。
恒流驱动下的PWM具有以下特点：改变LED的占空比，光度量相应地线性改
变而色度量保持恒定。光度量和色度量都是整数倍于方波周期时间内的平均值。
PWM也因具有较宽的调节范围，在工程实践中得到了广泛应用。
目前对PWM调光调色的研究相对较少，此前尚缺乏一个利用PWM同时控制光
源光度量和色度量的量化计算方案。针对上述问题，提出了两通道PWM调光调色
的混光模型，建立了期望光色量与两通道占空比之间的一一映射。该算法能定量
地调制出期望光度、色度要求的光谱，为LED的动态照明设计提供了一个有效的
实现方法。
实现LED动态照明设计方法
1、两通道PWM调光调色的确定性
理论上可以证明，通过对LED进行混光，两通道PWM的占空比与混合光的光
色量之间存在确定的映射关系。这种确定性由PWM混光技术下的几何、光度、色
度约束条件共同决定。
1.1、几何约束条件
由色度学知识可知，混合光的色品坐标必在参与混光的两光源色品坐标连线
上，具体位置取决于两种光源的混合比例。以此表示两通道PWM混光的几何约束
条件，用公式表示如下：
式中：xc、yc和xw、yw分别为参与混光的冷光源(高色温LED)和暖光源(低
色温LED)在满电流、占空比为100%下的色坐标;xm、ym为混合光的色坐标。
1.2、光度约束条件
改变驱动LED的PWM占空比，其色度量不变而光度量相应地线性变化，且光
度量的比值等于占空比的比值。根据测试条件，光度量可以是光通量、照度、亮
度或光强，色度量可以是色品坐标或相关色温。
若已知两光源的占空比，则混合光的光度量可结合叠加原理计算如下：
式中：Yc、Yw分别为参与混光的冷光源和暖光源在满电流、占空比为100%
下的光度量;Dc、Dw分别为冷光源和暖光源的占空比;Ym为混合光的光度量。这
就是两通道PWM混光的光度约束条件。
1.3、色度约束条件
根据加混色原理及CIE1931色坐标计算方法，占空比分别为Dc、Dw时两光
源混光后的色坐标应满足：
式中：Rc=Yc/yc，Rw=Yw/yw。实际上，由几何约束条件可知，当已知两光源
的色品坐标和混合光的x坐标时，混合光的y坐标是确定的，且是唯一的。故两
通道PWM混光的色度约束条件可简化为：
1.4、两通道PWM调光调色的定量计算模型
在PWM混光下，占空比是控制光色量的唯一因素。若期望的光度量为Ym，
期望的色坐标为(xm，ym)，则两通道占空比可结合光度、色度约束条件求得。若
期望的色度量是相关色温，则需先将期望相关色温结合几何约束条件转换为期望
色坐标。转换方法为：在CIE1931色品图中做Tm的等温线，把(xc，yc)和(xw，
yw)的连线与此等温线的交点作为期望色坐标(xm，ym)。联立式(2)和式(4)并将
其写成矩阵的形式如下：
由线性代数知识可知，当xc≠xw且yc≠yw时方程组有唯一解。由此可知，
给定期望色度、光度值下的占空比是确定的，且是唯一的。此时，计算占空比与
计算混合光的光色量是可逆过程。
2、两通道PWM调光调色的局限性
理论上，混合光色坐标xm的取值范围为[xc，xw](设xc《xw)，混合光的光
度量Ym的取值范围为[0，Yc+Yw]。混合光色度量和光度量所有可能取值所围成
的区域称作理论域。事实上，两通道PWM的调光调色方法并不能实现理论域中的
所有取值，而仅可实现部分特定的区域。可实现的区域称作可行域，可行域的边
界主要由电力约束条件决定。
2.1、电力约束条件
从实际意义出发，两通道的占空比还应满足0≤Dc≤1，0≤Dw≤1，将式(5)
解得的Dc、Dw代入该不等式，经化简后得到两通道PWM混光下的电力约束条件
如下：
上述电力约束条件可由图1表示，图中x0=(Rcxc+Rwxw)/(Rc+Rw)，是两种
LED占空比之比为1:1时混合光的色坐标x.图中所示的整个矩形区域就是两通道
PWM混光下的理论域，阴影部分即为可行域。若参与混光的两种LED已选定，当
利用式(5)计算实现期望光色量的占空比时，应首先判断期望值是否在可行域内。
若在可行域中，则可利用两通道PWM混光方法得到。否则，应考虑更换参与混光
的光源。
图1两通道PWM调光调色的理论域和可行域
2.2、局限性的表征
为表征两通道PWM调光调色的能力，定义可控比，它是可行域与理论域的比
值，用公式表示为：
式中：δ为可控比。将式(7)化简后可得：
从上式可以看出，可控比由参与混光的两光源本身决定，与外在控制方法无
关。可控比越大，说明PWM调控裕度越大，实现预期光度、色度值的概率越大。
所以，可控比可作为光源组合选择优劣的评判标准。
从图1中还可以看出：1)混合光的色度量能且仅能在对应于x0处取遍所有
理论光度值;2)若混合光的光度量不大于Yc、Yw中的较小者，则可取遍所有理论
色度值。所以要实现所有的色度值，Yc和Yw不应相差太大，且两者的较小值应
与期望光度值中的最大值相当。同样实验表明，Rc和Rw的差值越小，则可控比
就越大，两种LED的利用率就越高。所以，在都能实现期望值的情况下，应选择
Rc和Rw相差最小的光源组合。
实验与结果分析
根据P.R.Boyce、J.W.Beckstead、N.H.Eklund等人实验提供的日光照度和
色温变化曲线，选取26个时间关节点上的光色值，对从黎明到中午的自然光进
行模拟。根据光色值的变化范围，选择了两种高显色性白光LED，LED的光色电
等基本参数如表1所示。
根据两通道PWM调光调色的局限性，计算期望光色值在理论域中的坐标值，
如图2所示。进而根据式(5)计算落在可行域内的各光色值的占空比。单片机把
各时间点具备特定占空比的方波动态分配给相应的LED驱动芯片。两种LED均匀
分布并用乳白玻璃将灯光混合，用检测设备实时测量其混合光的光色量。
检测仪器选用SUV3000紫外可见光谱辐射分析仪，测量过程在标准暗室中进
行。测量结果如图3所示。
图2：实验光色值在理论域中的分布
图3：模拟从黎明到中午自然光的照度和色温变化
实测照度值与期望照度值的平均误差为15lx，实测色温值与期望色温值平
均误差为23K。
实验过程中，实测值与理论值存在一定的误差，但总体上还是得到了很好的
匹配。误差主要来自以下几个方面：
1)随着实验过程的进行，LED芯片的结温不断升高。结温的改变会引起其光
度量和色度量的变化;
2)驱动LED芯片的PWM波形并非理想的方波。即使在同一开关状态下，电流
也并非保持恒定。而驱动电流的变化则会导致LED光度量和色度量的变化。占空
比越小，这种情况引起的误差就越大;
3)LED个体性差异。即使是同一型号，同一批次的LED，其光度量和色度量
也会不同，特别是两者的动态特性。而在实验中认为同一种LED具有相同的光色
电参数和动态特性;
4)检测仪器的系统误差以及操作过程中的随机误差。
结论
本研究提出了一种新型的基于PWM的调光调色方法，建立了关于期望光色量
和两通道占空比的一一映射模型，可以准确的实现预期光度和色度要求的光谱，
为LED的动态照明技术提供了理论依据和实现方法。另外，该调光调色方法在
LED背光领域亦具有潜在的应用前景。
