物理人教版九年级全册连接串并联电路实验报告
实验报告：连接串联电路和并联电路
中学物理学生分组实验报告
班级任课教师时间
组长组员
实验名称连接串联电路和并联电路
实验原理
实验器材电源、开关3只、电灯3盏、导线若干
实验步骤：
一、串联电路
1.如图一，按图连接电路，检查电路连接无误后闭合开关，观察电路中
L1和L2发光情况（亮灭）填入下表；
2.然后将开关移到L1和L2之间及L2和负极之间，观察L1和L2的发光
情况，填入下表。
开关位置正极和L1之间L1和L2之间负极和L2之间
开关通断闭合断开闭合断开闭合断开
发光情况
二、并联电路
1.如图二，按图连接电路，检查电路连接无误后闭合开关S、S1和S 2，观察电路
中L1和L2发光情况（亮灭）填入下表；
2.然后进行如下操作：①S断开，S1和S 2闭合；②S、S1闭合，S 2断开；③S、S2
闭合，S1断开的操作，同时观察电路中L1和L2发光情况填入下表。
开关通断S、S1、S 2闭合S断开，S1和S 2闭合S、S1闭合，S 2断开S、S2闭合，S1断开
发光情况L1和L2都L1和L2都L1；L2L1；L2
数据统计、处理及实验结论：
在串联电路中，电流途径只有条，流过一个用电器的电流也流经别的用电器，整个电路只需个开关控制，开关所在位置对电路控制影响。
在并联电路中，电流途径有或两条以上，干路开关控制电路，支路开关只控制电路，各支路可以工作。
学生自评教师评价。
九年级物理上实验报告
九年级物理实验报告册学校班级姓名目录一、连接串联电路和并联电路 2二、练习使用电流表4三、探究串、并联电路电流的特点 5四、练习使用电压表7五、探究串、并联电路电压的规律实验报告 8六、练习使用用滑动变阻器 10七、探究电流与电阻、电压的关系 11八、伏安法测电阻 13九、测量小灯泡的额定功率 14一、连接串联电路实验报告年级班实验人：组次：试验时间：一、实验目的：会连接简单的串联电路。
二、实验仪器和器材（要求标明各仪器的规格型号）两只小灯泡，一个开关，两节干电池（或学生电源），导线若干条。
三、实验原理：简明扼要地阐述实验的理论依据、计算公式、画出电路图或光路图四、实验步骤或内容：要求步骤或内容简单明了1.检查器材，观察开关是否断开。
C3.改变开关位置，观察并记录开关在电路中的作用。
4.整理器材。
5.分析填写实验结论。
五、实验记录与结论1.记录数据2.串联电路里，开关的控制效果与开关位置。
（选填：有关或无关）二、连接并联电路一、实验目的：会连接简单的并联电路。
二、实验仪器和器材（要求标明各仪器的规格型号）2只小灯泡，3个开关，2节干电池（或学生电源），导线若干。
三、实验原理：简明扼要地阐述实验的理论依据、计算公式、画出电路图或光路图四、实验步骤或内容：要求步骤或内容简单明了1.检查器材。
2.根据电路图（如图所示），连接成并联电路。
3.断开和闭合开关S，观察它控制电路的情况。
并记录实验现象。
4.闭合开关S后，只断开开关S1，观察它控制电路的情况，并记录实验现象。
5.闭合开关S后，只断开开关S2，观察它控制电路的情况，并记录实验现象。
6.断开开关S，拆除电路，并整理实验器材。
五、实验记录与结论1.记录数据。
并联连接状态支路灯泡L1的情况（亮或不亮）支路灯L2的情况（亮或不亮）断开开关S时只断开支路开关S1时只断开支路开关S2时2.在连通的并联电路里，干路开关S所控制的用电器是（①L2、、②L1、③全部用电器）。
串并联电路实验报告
实验一：探究串联电路中各点间电压的关系1、提出问题：串联电路中各部分电路之间有什么关系？２、猜想或假设：3、设计实验：(1)实验器材:干电池、开关、两个灯泡、电压表、导线若干(2)实验步骤:1）把电压表连在电路中AB两点、BC两点、AC两点，测量电压，记录数据。
2）换上另外两个小灯泡L1、L2，再次测量,重复上面的实验步骤。
(3)实验电路图:把三次测量的电路图分别画在下面4、进行实验:实验结果记录表：5、分析和论证1）在拆接电路时，开关必须______。
2）得出结论：6、评估与交流实验设计有没有不合理的地方？操作中有没有失误？所得结论是不是可靠？实验二：探究并联电路电压的关系1.提出问题：并联电路两端总电压跟各个支路两端电压有什么关系？２、猜想或假设：3、设计实验：(1)实验器材:干电池、开关、两个灯泡、电压表、导线若干(2)实验步骤:1）分别把电压表并联在电路中L1两端、L2两端、干路两端测电压，所用电池为两节干电池串联，记录数据。
2）换上另外两只规格不同的灯泡，并换上三节干电池串联作为电源，再次测量（注意电压表量程的选择）(3)实验电路图:画出三次测量的电路图4、进行实验实验结果记录表：5、分析和论证结论：6、评估与交流为什么要选择两组不同规格的灯泡，不同电压的电池组？下面红色字体为赠送的个人总结模板，不需要的朋友下载后可以编辑删除xx年电气工程师个人年终总结模板根据防止人身事故和电气误操作事故专项整治工作要求，我班针对现阶段安全生产工作的特点和重点，为进一步加强落实安全工作，特制定了防止人身事故和防电气误操作事故的(两防)实施细则。
把预防人身、电网、设备事故作为重点安全工作来抓，检查贯彻落实南方电网安全生产“三大规定”情况，检查(两防)执行情况，及时发现和解决存在的问题，提高防人身事故和防电气误操作事故的处理能力，从源头上预防和阻止事故的发生，使安全管理工作关口前移，从而实现“保人身、保电网、保设备”安全生产目标收到一定的效果。
人教版物理九年级全册课件PPT实验2 连接简单的串、并联电路
它它所所在在的的支支路路 。
返回首页
实验二
连接简单的串、并联电路
五、评分标准
评分细则
序号 评分标准
分值
1 实验态度认真，向老师问好。 1
正确辨别串联电路和并联电
2
1
路。
3 连接电路时开关断开。
1
得分 备注
返回首页
返回首页
谢谢观看
Thank you for watching
返回首页
实验二
表二： 开关 S 开关 S1 闭合 闭合 断开 闭合 闭合 断开 闭合 闭合 闭合 闭合 闭合 闭合
连接简单的串、并联电路
开关 S2 闭合 闭合 闭合 断开 闭合 闭合
灯 L1 发光情况 灯 L2 发光情况
从灯座上取掉 从灯座上取掉
返回首页
实验二
连接简单的串、并联电路
实验结论 2：并联电路中，一条支路中的用电器若不工作，其
二、实验器材： 小灯泡 2 个、灯座 2 个、电池组、开关 3 个、导线若干。
返回首页
实验二
连接简单的串、并联电路
三、实验操作步骤： 1．辨别串联电路和并联电路：
电路
电路
返回首页
实验二
连接简单的串、并联电路
2．连接简单的串联电路：断开开关，按照图 1 电路图连接电 路。
3．检查电路连接无误后，闭合和断开开关，观察开关控制两 只灯泡的发光情况记录在表一中。
实验操作技能
实验二 连接简单的串、并联电路
实验二
连接简单的串、并联电路
一、实验目的： 1．初步学会串联电路、并联电路的连接方法。 2．了解串联电路、并联电路中开关的连接和控制作用。 3．了解串联电路和并联电路的特点。 4．通过电路的连接等，培养学生良好的电学实验习惯。
串联电路与并联电路实验报告
竭诚为您提供优质文档/双击可除串联电路与并联电路实验报告篇一：13、1连接简单的串联电路和并联电路实验报告单连接简单的串联电路和并联电路实验报告班级：________小组合作者____________________活动时间：__________【实验目的】：1、初步学会串联电路、并联电路的连接方法。
2、了解串联电路、并联电路中开关的连接和控制作用。
3、了解串联电路和并联电路的特点。
4、通过电路的连接等，培养学生良好的电学实验习惯。
【实验器材】小灯泡2只，灯座2个、电池组，开关3个，导线若干。
【实验过程】（一）提出问题：串联电路和并联电路各有什么特点？（二）猜想与假设：________________________________________________________。
（三）制定计划与设计实验：辨别串联电路和并联电路，并将对应的实物图连接完整。
图1________电路图图2_________电路图（四）进行实验(:串联电路与并联电路实验报告)与收集证据：1、连接简单的串联电路（1）、断开开关，按照图1电路图连接电路。
（2）、经检查（亦可以生生互检或由老师检查）电路连接无误后，闭合和断开开关，观察开关控制两只灯泡的发光情况记录在下表中。
2、连接简单的并联电路（1）、断开开关，按照图2电路图连接电路。
（2）、经检查（亦可以生生互检或由老师检查）电路连接无误后，闭合和断开开关，观察开关控制两只灯泡的发光情况记录在下表中。
3、实验完毕，整理实验器材。
（五）分析与论证：通过观察，你能总结出串联电路和并联电路各有什么特点吗？（1）串联电路的特点有：______________________________________________________________________________________________________。

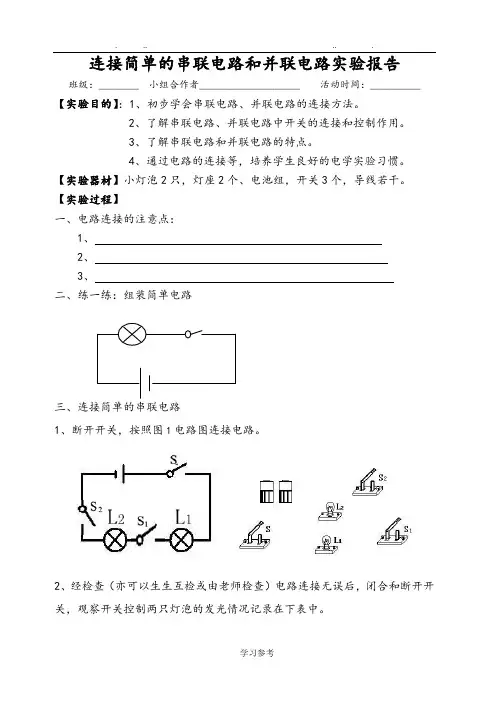

连接简单的串联电路和并联电路实验报告单
连接简单的串联电路和并联电路实验报告班级：________ 小组合作者____________________ 活动时间：__________ 【实验目的】：1、初步学会串联电路、并联电路的连接方法。
2、了解串联电路、并联电路中开关的连接和控制作用。
3、了解串联电路和并联电路的特点。
4、通过电路的连接等，培养学生良好的电学实验习惯。
【实验器材】小灯泡2只，灯座2个、电池组，开关3个，导线若干。
【实验过程】一、电路连接的注意点：1、2、3、二、练一练：组装简单电路三、连接简单的串联电路1、断开开关，按照图1电路图连接电路。
2、经检查（亦可以生生互检或由老师检查）电路连接无误后，闭合和断开开关，观察开关控制两只灯泡的发光情况记录在下表中。
教师批阅: 四、体会开关反向控制的应用1、闭合S 1时， 亮，再闭合S 2时， 亮， 不亮。
2、根据实验归纳得到串联电路的特点：① ②教师批阅: 五、连接简单的并联电路1、断开开关，按照图2电路图连接电路。
2、经检查（亦可以生生互检或由老师检查）电路连接无误后，闭合和断开开关，观察开关控制两只灯泡的发光情况记录在下表中。
教师批阅: （4）体会短路的后果1、闭合S1，则亮，闭合S2，出现现象：2、根据实验归纳得到并联电路的特点：①②教师批阅:三、评估与交流：1、连接电路时为什么要断开开关？2、连接电路要按照一定的顺序进行，你是怎么做到的？和大家一起交流一下。
3、开关和用电器总是______联的。
4、用电器____联时，任何一只用电器开路，其他用电器都不能工作。
5、如果要使几个用电器的通断不影响，这几个用电器必须_____联连接。
6、在并联电路中，接在干路上的开关跟接在支路上的开关作用相同吗？。
连接串联电路和并联电路实验报告
连接串联电路和并联电路实验报告《连接串联电路和并联电路》实验报告班级___________ 姓名____________一、实验目的：学会连接串、并联电路，探究串联电路和并联电路的一般规律二、实验器材：电源、开关、小灯泡、导线三、步骤：(一)、组成串联电路1.按照电路图，将电路元件逐个顺次连接起来，连接电路时，开关应该_______。
2.经检查电路连接无误后，闭合和断开开关，观察开关控制两只灯泡情况，将观察结果填入表格中。
3.改变开关位置，（接到L1和L2之间或接到L2和电源负极之间），观察开关控制两只灯泡的情况，将观察结果填入表格中。
4.实验结论：（1）.串联电路中，电流有_______（“一条”、“多条”）路径，用电器_______（“同时”、“单独”）工作。
（2）.串联电路中，开关可以控制_______（“所有”、“某一”）用电器，开关位置改变时，对电路控制作用_______（“改变”、“不变”）。
(二)组成并联电路1、按照如图所示方式将两灯组成并联电路。
2、按照下表中要求进行操作，观察灯的亮灭情况，并将观察结果填入表格中。
电路连接实验操作灯泡亮灭串联电路开关位置开关状态 L 1 L 2 在电源正极和L 1之间闭合断开在_______________之间闭合断开3、将S2改接到L1的之路上，重复上表中的操作，观察灯的发光情况（选做）。
4、结论：在并联电路里电流有两条以上的路径，用电器可以单独工作，也可以______工作，它们之间________(“会”、“不会”)相互影响；干路开关控制_________用电器，支路开关控制_________用电器(四)、结束实验，整理仪器，依次退出实验室。
连接简单的串联电路和并联电路实验报告
连接简单的串联电路和并联电路实验报告连接简单的串联电路和并联电路实验报告班级________ 小组合作者_________ 实验时间__________【实验目的】：1、初步学会串联电路、并联电路的连接方法。
2、了解串联电路、并联电路中开关的连接和控制作用。
3、了解串联电路和并联电路的特点。
4、通过电路的连接等，培养学生良好的电学实验习惯。
【实验器材】小灯泡2只，灯座2个、电池组，开关3个，导线若干。
【实验过程】1.按教材P42图15.3-3连接电路，完成下列操作记好实验现象。
① 开关断开时，两个灯泡都（“工作”或“不工作”）；② 闭合开关时，两个灯泡都（“工作”或“不工作”）；③ 取掉其中一个灯泡，闭上开关另一个灯泡（“工作”或“不工作”）；将灯泡装上，闭合开关灯泡（“工作”或“不工作”）。
2.按教材P42图15.3-4连接电路，完成下列操作记好实验现象。
① 闭合S1和S2，断开S，两个灯泡都（“工作”或“不工作”）；接着将S闭合，两个灯泡；② 闭合开关S，断开S1，闭合S2，灯工作，灯不工作；断开S2，闭合S1，灯工作，灯不工作；③ 取掉其中一个灯泡，将开关闭合，另一个灯泡 .【实验总结】串联电路并联电路连接特点把元件逐个连接把元件连接电流路径只有条路径有条或以上路径用电器间各用电器（“相互”或“互是否相互不”）影响，（“能”或各支路用电器之间影响，影响“不能”）单独工作（“能”或“不能”）单独工作开关的只需要个开关，就能控制整干路开关控制电路，支路开关作用个电路，而且与开关位置关只控制【知识应用】1. 家庭中的电冰箱、空调、灯泡它们可以单独工作，此因它们应该是（“串联”或“并联”）；节日里我们用的有一些小彩灯只要其中一个坏了，就会有一串都不能工作，由此可知这些同时不工作的小彩灯是（“串联”或“并联”）。
2. 你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是_______联的.而路灯是同时工作，又是同时停止工作，那么控制它们的开关应该是在路上.感谢您的阅读，祝您生活愉快。
