第十二章 齿轮系与减速器
减速器课程设计说明书
前言卷扬机是一种常见的提升设备，其主要是用电动机作为原动机。
由于电动机输出的转速远远大于卷扬机中滚筒的转速，故必须设计减速的传动装置。
传动装置的设计有多种多样，如皮带减速器、链条减速器、齿轮减速器、涡轮蜗杆减速器、二级齿轮减速器等等。
通过合理的设计传动装置，使的卷扬机能够在特定的工作环境下满足正常的工作要求。
同时通过本课程设计将学过的基础理论知识进行综合应用，培养结构设计，计算能力，熟悉一般的机械装置设计过程。
目录设计任务书 (3)第一部分传动装置总体设计 (4)第二部分电动机的选择及传动比分配 (4)第三部分 V带设计 (7)第四部分齿轮的设计 (9)第五部分轴的设计 (16)第六部分校核 (19)第七部分箱体及其它附件 (21)总结 (23)参考文献 (23)设计任务书1 设计要求：1.1 卷扬机由电动机驱动，用于建筑工地提升物料，空载启动，连续运转，工作平稳。
1.2 室外工作，生产批量为5台。
1.3 动力源为三相交流380/220V，电动机单向运转，载荷较平稳。
1.4工作期限为10年，每年工作300天，3班制工作，每班工作4小时，检修期间隔为3年。
原技数图。
3.2 完成卷扬机主要传动装置结构设计。
3.3 完成装配图1章（A0或A1），零件图2张。
3.4 编写设计说明书。
第一部分传动装置总体设计1.1 传动方案1.1.1组成：传动装置由电机、减速器、工作机组成。
1.1.2特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。
齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之一。
本设计采用的是展开式两级直齿轮传动。
总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。
谐波齿轮减速器设计及性能仿真(1)
分类号密级XXX毕业设计(论文)谐波齿轮减速器设计及性能仿真姓名班级XXX学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。
除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。
本人完全意识到本声明的法律结果由本人承担。
论文作者签名：日期：年月日XXX学位论文版权协议书本人完全了解XXX关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归XXX所拥有。
XXX有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。
XXX可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
论文作者签名：导师签名：日期：年月日日期：年月日摘要谐波传动是一个相对较新类型的传输。
新的运动转换原理，新的啮合特性，但柔性部件的发展有这样的传输原因需要专门的理论。
与一般的齿轮传动比，体积小，重量轻，精度高，低噪音等相比。
由于谐波传动柔轮的存在可以产生变形控制波动，从而使啮合原理，算术几何，强度计算，结构设计，与传统的刚性构件面向实质上是一个很大的区别。
关键词: 谐波、有限元、三维、减速机AbstractHarmonic drive is a relatively new type of transmission.Since the invention of the harmonic drive has experienced several decades.New sports transformation principle, a new meshing feature, a flexural member is the development of the cause of the transmission need special theory.It compared with the general gear transmission, large transmission ratio, small volume, light weight, high precision, low noise, etc.Because there exist in harmonic gear drive can cause a controllable wave deformation of soft round, so that the meshing theory of arithmetic, geometry, strength calculation, structure design, with the traditional rigid gear transmission components in nature are very differentKeywords: Harmonic, finite element, 3 d, reducer全套图纸外文翻译扣扣: 1411494633目录摘要 (3)Abstract (3)第1章绪论 (6)1.1论文概述 (6)1.2 谐波减速机国内外发展现状 (6)1.3本文研究内容 (8)1.4本文研究意义 (8)第2章谐波减速机方案设计 (9)2.1谐波减速机组成 (9)2.2谐波减速机分类 (9)2.3谐波减速机传动方案 (11)2.4本章小结 (12)第3章谐波减速机设计 (13)3.1 传动装置总体设计 (13)3.1.1传动方案的确定 (13)3.1.2刚轮柔轮齿数模数确定 (13)3.2 谐波齿轮传动的主要参数确定 (13)3.2.1主要啮合参数的选择 (13)3.2.2柔轮刚轮的几何尺寸计算 (14)3.2.3 保证传动正常工作的条件 (16)3.3 主要零件的材料和结构 (16)3.3.1柔轮材料 (16)3.3.2刚轮材料 (17)3.3.3波发生器材料 (17)3.3.4柔轮结构设计 (17)3.3.5刚轮结构设计 (18)3.4 承载能力计算 (20)3.5 传动效率的计算 (23)3.6本章小结 (23)第4章谐波减速机三维建模 (24)4.1 Solidworks三维建模技术 (24)4.2谐波减速机三维建模 (24)4.3谐波减速机装配 (31)4.4 本章小结 (34)第5章谐波齿轮减速器ADAMS仿真 (35)5.1虚拟样机技术 (35)5.2 ADAMS软件概述 (35)5.3 谐波齿轮减速器前处理 (36)5.4 谐波齿轮减速器运动仿真 (40)5.5 本章小结 (42)总结43致谢 (44)参考文献 (45)第1章绪论1.1论文概述传动原理与普通谐波传动齿轮是相异的，它是利用柔性齿轮的受控弹性变形。
行星齿轮减速器设计最终要点

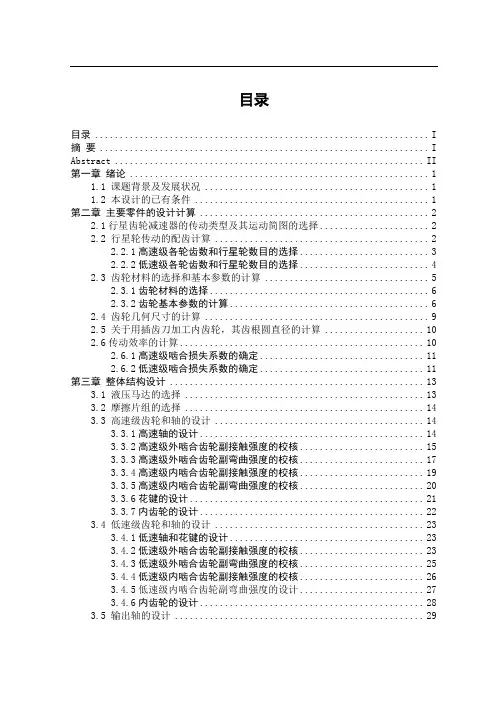

目录目录 (I)摘要 (I)Abstract (II)第一章绪论 (1)1.1 课题背景及发展状况 (1)1.2 本设计的已有条件 (1)第二章主要零件的设计计算 (2)2.1行星齿轮减速器的传动类型及其运动简图的选择 (2)2.2 行星轮传动的配齿计算 (2)2.2.1高速级各轮齿数和行星轮数目的选择 (3)2.2.2低速级各轮齿数和行星轮数目的选择 (4)2.3 齿轮材料的选择和基本参数的计算 (5)2.3.1齿轮材料的选择 (6)2.3.2齿轮基本参数的计算 (6)2.4 齿轮几何尺寸的计算 (9)2.5 关于用插齿刀加工内齿轮，其齿根圆直径的计算 (10)2.6传动效率的计算 (10)2.6.1高速级啮合损失系数的确定 (11)2.6.2低速级啮合损失系数的确定 (11)第三章整体结构设计 (13)3.1 液压马达的选择 (13)3.2 摩擦片组的选择 (14)3.3 高速级齿轮和轴的设计 (14)3.3.1高速轴的设计 (14)3.3.2高速级外啮合齿轮副接触强度的校核 (15)3.3.3高速级外啮合齿轮副弯曲强度的校核 (17)3.3.4高速级内啮合齿轮副接触强度的校核 (19)3.3.5高速级内啮合齿轮副弯曲强度的校核 (20)3.3.6花键的设计 (21)3.3.7内齿轮的设计 (22)3.4 低速级齿轮和轴的设计 (23)3.4.1低速轴和花键的设计 (23)3.4.2低速级外啮合齿轮副接触强度的校核 (23)3.4.3低速级外啮合齿轮副弯曲强度的校核 (25)3.4.4低速级内啮合齿轮副接触强度的校核 (26)3.4.5低速级内啮合齿轮副弯曲强度的设计 (27)3.4.6内齿轮的设计 (28)3.5 输出轴的设计 (29)3.6 行星齿轮的设计和基本构件上的作用力 (30)3.6.1行星齿轮设计 (30)3.6.2基本构件上的作用力 (31)3.7 其余零件的设计 (31)3.7.1转臂的设计 (32)3.7.2箱体及前后机盖的设计 (33)3.7.3标准件及附件的选用 (36)3.7.4密封和润滑 (37)3.8 运动仿真 (37)结论 (39)参考文献 (40)摘要减速机是工作机和原动机之间的独立的封闭式的机械传动装置，它能够降低原动机的转速或增大原动机的扭矩，是一种被广发应用在工矿企业、运输、建筑等部门中的机械装置。
机电一体化系统设计习题答案
机电一体化系统设计习题答案【篇一：机电一体化课后答案】说明较为人们所接受的机电一体化的含义。
答：机电一体化乃是在机械的主功能、动力功能、信息功能和控制功能上引进微电子技术，并将机械装置与电子装置用相关软件有机结合而构成系统的总称。
1-7.机电一体化系统由哪些基本要素组成？分别实现哪些功能？答：①.机电一体化系统由计算机、动力源、传感件、机构、执行元件系统五大要素组成。
②.对应的五大功能为：控制、动力、计测、构造、操作功能。
1-17.开发性设计、变异性设计、适应性设计有何异同？答：1、开发性设计是没有参照产品的设计，仅仅是根据抽象的设计原理要求，设计出在质量和性能方面满足目的要求的产品。
2、变异性设计是在设计方案和功能结构不变的情况下，仅改变现有产品的规格尺寸使之适应于量的方面有所变更的需求。
3、适应性设计是在总的设计方案、原理基本保持不变的情况下，对现有产品进行局部更改，或用微电子技术代替原有的机械结构或为了进行微电子控制对机械结构进行局部适应性设计，以使产品在性能和质量上增加某些附加价值。
所有机电一体化系统的设计都是为了获得用来构成事物的有用信息。
1-20.简述计算机辅助设计与并行工程、虚拟设计、快速响应设计、绿色设计、反求设计等的含义。
答：1、计算机辅助设计是设计机电一体化产品的有力工具，用来设计一般机械产品的cad的研究成果。
2、并行工程是把产品的设计、制造及其相关过程作为一个有机整体进行综合协调的一种工作模式。
3、虚拟设计是虚拟环境中的产品模型，是现实世界中的产品在虚拟环境中的映像，是基于虚拟现实技术的新一代计算机辅助设计。
4、快速响应设计是实现快速响应工程的重要环节，快速响应工程是企业面对瞬息万变的市场环境，不断迅速开发适应市场的新系统，快速响应设计的关键是有效开发和利用各种系统信息资源。
5、绿色设计是从并行工程思想发展而出现的一个新概念。
绿色设计就是在新系统的开发阶段，就考虑其整个生命周期内对环境的影响，从而减少对环境的污染、资源的浪费、使用安全和人类健康等所产生的副作用。
常用减速器的类型
常用减速器的类型及其应用范围一、常用减速器的分类（1）圆柱齿轮减速器（2）圆锥、圆锥——圆柱齿轮减速器（3）蜗杆、齿轮——蜗杆减速器（4）行星减速器（5）摆线轮减速器。
二、减速器的形式1．按减速级数分:(1)单级减速（2）两级减速〔3〕三级减速2．按装配形式分：（1）平行轴式（2）垂直轴式（3）同轴式其中我刚蜗杆、齿轮——蜗杆减速器的装配形式有：蜗杆下置式、蜗杆上置式、蜗杆侧置式、蜗杆——蜗杆式和齿轮——蜗杆式。
SEW减速器的分类根据承载能力分为：M系列（重型）和MC系列（紧凑型）；M系列适用于重载设备选型设计，MC系列是考虑经济性和功能性选型设计；SEW减速器不同规格型号的含义：1.M3PSF50减速器型号含义表示机型规格10、20、...90；附件，表示地脚安装，表示力矩支臂安装；输出轴形式，表示实心轴，表示空心轴；减速器结构，轴与轴平行（表示轴水平，表示轴垂直；轴与轴成直角（表示轴水平，表示轴垂直；表示级数：、3、4、5；表示系列：重载传动，模块组合。
2.MC2PLSF05减速器型号含义表示机型规格02、03、...09；附件，表示地脚安装，表示力矩支臂安装；输出轴(）形式，表示实心轴，表示空心轴；减速器结构，斜齿轮减速器轴与轴平行;表示水平安装，表示垂直安装，表示竖立安装；锥齿轮-斜齿轮减速器轴与轴成直角;表示水平安装，表示垂直安装，表示竖立安装；表示级数：、3；表示系列：中型传动，紧凑型。
减速器的装配形式1.M..PSF..、M..PHF..、M..PHT..和MC..PL..02-09减速器的装配形式：2. M..RSF..、M..RHF、M..RHT.. 和MC..RL..02-09减速器的装配形式：3. M..PV..10-90和MC..PV..02-09减速器的装配形式：4. M..RV..10-90和MC2RV..02-09减速器的装配形式：减速器的选型1.传动比通过(1)i=n1/n2计算，选择与公称比i N相近的减速器型号；2.运行功率P k1、P k2和运行扭矩M k2;(2) P k1= P k2/η; (3) P k1= M k2*n2/9550*η;传动效率η,单极η=0.985, 二极η=0.97, 三极η=0.955, 四极η=0.94, 五极η=0.93。
第六章轮系和减速器
§6.1 轮系及分类 §6.2 定轴轮系 §6.3 行星轮系 §6.4 轮系的功用 §6.5 减速器
6.1 轮系及分类
§6.1 轮系及分类
在复杂的现代机械中，为了满足各种不同的需要，常常 采用一系列齿轮组成的传动系统。这种由一系列相互啮合的 齿轮（蜗杆、蜗轮）组成的传动系统即齿轮系。
如图所示车床上走 刀丝杆的三星轮换向机 构，扳动手柄可实现两 种传动方案。
6.4 轮系的功用
四、实现变速传动
在主动轴转速不变的情况 下，利用轮系可使从动轴获 得多种工作转速。如右图所 示的汽车变速箱，可使输出 轴得到4个档次的转速。
6.4 轮系的功用
五、用于对运动进行合成与分解
在差动齿轮系中，当给定两个基本构件的运动后，第三个构件的 运动是确定的。换而言之，第三个构件的运动是另外两个基本构件运 动的合成。
6.4 轮系的功用
二、获得大的传动比
如果采用多对齿轮组成的 齿轮系则可以很容易就获得较 大的传动比。只要适当选择齿 轮系中各对啮合齿轮的齿数， 即可得到所要求的传动比。在 行星齿轮系中，用较少的齿轮 即可获得很大的传动比，如右 图所示的轮系。
iH1 1000
6.4 轮系的功用
三、实现换向传动
在主动轴转向不变 的情况下，利用惰轮可 以改变从动轴的转向。
右图所示平面定轴齿轮系中各对齿轮 的传动比为：
i 12
z 1 2
2
z1
z i 2'3
'
2
3
3
Z
' 2
z 3' i 3'4
4
4
Z3/
i 45
z 4 5
5
z4
(完整word版)一级减速器设计说明书
减速器设计说明书一、设计任务书1.原始数据已知条件题号1传送带的工作拉力F/KN 7传送带的速度1 -1V/(m*s)卷筒直径D/mm 400 2.工作条件1）工作情况：两班制工作（每班按8h计算），连续单向运转，载荷变化不大，空载启动；输送带速度容许的误差为±5%；滚筒效率η=0.96。2）工作环境：室内，灰尘较大，环境温度30℃左右。3）使用期限：折旧期8年，4年一次大修。4)制造条件及批量：普通中，小制造厂，小批量。3参考传动方案（图一）4设计工作量1）设计说明书一份。2）装配图一张(0号或1号)。3）减速器主要零件的工作图13张~110机制302班刘克勇2013/6/9
减速器设计说明书750r/min的Y系列电动机Y180L-8,其满Y180L-8载转速n m=727r/min。传动装置的总传动比i=nn m÷w总传动及各=727÷47.77级传动比的=15.22 ii分配分配各级传动比由式i=bg，为使V带传动的外轮廓尺寸不至过大，取传动比i b=3.5，则齿轮的传动比为ii g=i÷b =15.22÷3.5 =4.35 Ⅰ轴：n=ni w÷b Ⅰ各轴的转速=727÷3.5 =208r/min n n i =Ⅱ轴：÷g ⅡⅠ =208÷4.35 =47.771r/min n n滚筒轴：w=47.77r/min Ⅱ=Ⅰ轴：PPm*η各轴的功率b =Ⅰ =11×0.96 =10.56kw 610机制302班刘克勇2013/6/9
机械设计课程设计步骤减速器的设计
目录第一章传动装置的总体设计一、电动机选择1.选择电动机的类型2.选择电动机的功率3.选择电动机的转速4.选择电动机的型号二、计算总传动比和分配各级传动比三、计算传动装置的运动和动力参数1.各轴转速2.各轴功率3.各轴转矩4.运动和动力参数列表第二章传动零件的设计一、减速器箱体外传动零件设计1.带传动设计二、减速器箱体内传动零件设计1.高速级齿轮传动设计2.低速级齿轮传动设计三、选择联轴器类型和型号1.选择联轴器类型2.选择联轴器型号第三章装配图设计一、装配图设计的第一阶段1.装配图的设计准备2.减速器的结构尺寸3.减速器装配草图设计第一阶段二、装配图设计的第二阶段1.中间轴的设计2.高速轴的设计3.低速轴的设计三、装配图设计的第三阶段1.传动零件的结构设计2.滚动轴承的润滑与密封四、装配图设计的第四阶段1.箱体的结构设计2.减速器附件的设计3.画正式装配图第四章零件工作图设计一、零件工作图的内容二、轴零件工作图设计三、齿轮零件工作图设计第五章注意事项一、设计时注意事项二、使用时注意事项第六章设计计算说明书编写第一章 传动装置总体设计一、电动机选择1.选择电动机的类型电动机有直流电动机和交流电动机;直流电动机需要直流电源,结构复杂,价格较高；当交流电动机能满足工作要求时,一般不采用直流电动机,工程上大都采用三相交流电源,如无特殊要求应采用三相交流电动机;交流电动机又分为异步电动机和同步电动机,异步电动机又分为笼型和绕线型,一般常用的是Y 系列全封闭自扇冷式笼型三相异步电动机,它具有防止灰尘、铁屑或其他杂物侵入电动机内部的特点,适用于没有特殊要求的机械上,如机床、运输机、搅拌机等;所以选择Y 系列三相异步电动机;2.选择电动机的功率电动机的功率用额定功率P ed 表示,所选电动机的额定功率应等于或稍大于工作机所需的电动机输出功率P d ;功率小于工作要求则不能保证工作机正常工作,或使电动机长期过载,发热大而过早损坏；功率过大,则增加成本,且由于电动机不能满载运行,功率因素和效率较低,能量不能充分利用而造成浪费;工作机所需电动机输出功率应根据工作机所需功率和中间传动装置的效率等确定;工作机所需功率为：w w1000FvP η=,ηw ——工作机卷筒的效率,查吴宗泽P5表1-7;工作机所需电动机输出功率为：w w321234d P P P ηηηηη==,η1 ——带传动效率；η2——滚动轴承效率；η3 ——齿轮传动效率；η4——联轴器效率,查吴宗泽P5表1-7;电动机的额定功率：P ed =启动载荷/名义载荷×P d ,查吴宗泽P167表12-1选择电动机的额定功率; 3.选择电动机的转速具有相同额定功率的同类型电动机有几种不同的同步转速;低转速电动机级数多,外廓尺寸较大,质量较重,价格较高,但可使总传动比及传动装置的尺寸减小,高转速电动机则相反,应综合考虑各种因素选取适当的电动机转速;Y 系列三相异步电动机常用的同步转速有3000r/min 、1500r/min 、1000r/min 和750r/min,一般多选同步转速为1500r/min 和1000r/min 的电动机;为使传动装置设计合理,可根据工作机的转速要求和各级传动机构的合理传动比范围,推算出电动机转速的可选范围,即n d =i 1i 2…i n n w ,n d 为电动机可选转速范围,i 1,i 2,…,i n 为各级传动机构的合理传动比范围,n w 为工作机转速; 工作机转速：w 601000v n πD⨯⨯=查吴宗泽P188表13-2知：i V 带传动=2~4,i 单级圆柱齿轮传动=2~5,则电动机转速的可选范围为 n d =2~4×3~5×3~5×n w 电动机转速推荐选择1500r/min 4.选择电动机的型号根据电动机额定功率和转速,由吴宗泽P167表12-1确定电动机型号; 电动机的主要外形尺寸和安装尺寸吴宗泽P168表12-3① 中心高：H ② 外形尺寸：L ×AC /2+AD ×HD ③ 地脚安装尺寸：A ×B ④ 地脚螺栓孔直径K ⑤ 轴伸尺寸：D ×E ⑥ 装键部位尺寸：F ×G二、计算总传动比和分配各级传动比总传动比为i ,带传动的传动比比为i 0,高速级齿轮传动的传动比为i 1,高速级齿轮传动的传动比为i 2; 在已知总传动比要求时,合理选择和分配各级传动机构的传动比应考虑以下几点 1各级传动比都应在推荐的合理范围以内吴宗泽P188表13-2;2应使各传动件的尺寸协调,结构合理,避免相互干涉碰撞;例如由带传动和齿轮减速器组成的传动中,一般应使带传动的传动比小于齿轮传动的传动比；若带传动的传动比过大,将使大齿轮过大,可能会出现大带轮轮缘与底座相碰；推荐i 0=2~;对于两级齿轮减速器,两级的大齿轮直径尽可能相近,以利于浸油润滑,一般推荐高速级传动比i 1=~i 2;m w n i n == i 0=2~=2i == i 1=~i 2= n m 为电动机满载转速 三、计算传动装置的运动和动力参数机械传动装置的运动和动力参数主要是指各轴的转速、功率和转矩,它是设计计算传动件的重要依据;为进行传动件的设计计算,需先计算出各轴的转速、功率和转矩;一般按电动机至工作机之间运动传递的路线推算各轴的运动和动力参数;1.各轴转速Ⅰ轴 ：0i n n m I =；Ⅱ轴 ：1i nn I =Ⅱ；Ⅲ轴 ：2i n n II =Ⅲ 2.各轴功率Ⅰ轴：1η⨯=d I P P ；Ⅱ轴：32ηη⨯⨯=I P P Ⅱ；Ⅲ轴：32ηη⨯⨯=ⅡⅢP P3.各轴转矩Ⅰ轴：I I I n P T 9550=；Ⅱ轴 II II II n P T 9550=；Ⅲ轴 IIIIII III n PT 9550=设计传动装置时,一般按工作机实际需要的电动机输出功率P d 计算,转速则取满载转速第二章传动零件设计计算一、减速器箱体外传动零件设计1.带传动设计1已知条件：工作机实际需要的电动机输出功率P d,小带轮转速为电动机的满载转速n m,传动比为i0,每天工作16小时,载荷变动小,轻载启动;2设计步骤见教材P163~164;补充步骤9计算大小带轮的最大直径d a教材P160~161;3注意事项：①此时应检查小带轮的最大直径与电动机的安装尺寸是否干涉,即小带轮的最大直径是否大于电动机的中心高,若大于则会干涉,若小于则不会干涉;②大带轮的最大直径与传动装置的外廓尺寸是否干涉的检查待减速器的中心高确定后进行;二、减速器箱体内传动零件设计1.高速级齿轮传动设计1已知条件：斜齿圆柱齿轮传动,输入功率为P I,小齿轮转速为n I,传动比为i1,由电动机驱动,工作寿命为10年,每年工作300天,每天工作16小时,轻微冲击,转向不变;2设计步骤见教材P211~213,P218~221;3注意事项：①齿轮材料要求：若采用齿轮轴时,齿轮的材料应兼顾轴的要求,选用45钢,同一减速器的各级小齿轮或大齿轮的材料若没有特殊要求选用相同的牌号,以减少材料牌号和降低加工的工艺要求；高速级常为齿轮轴,推荐选用45钢;②齿轮传动的尺寸与参数取值原则：法面模数m n取为标准值,齿数z、中心距a、齿宽b取为整数,螺旋角β准确到“秒”,分度圆直径准确到小数点后2到3位;4齿轮的参数和几何尺寸列表m n1=,β1=,z1=,z2=,d1=,d2=,a I-II=,b1=,b2=,d a1=,d a2=,d f1=,d f2=5根据上述计算尺寸判断齿轮的结构形式教材P229,若为实心式在轴的结构设计时应注意判断是否采用齿轮轴;2.低速级齿轮传动设计1已知条件：斜齿圆柱齿轮传动,输入功率为P II,小齿轮转速为n II,传动比为i II,由电动机驱动,工作寿命为10年,每年工作300天,每天工作16小时,轻微冲击,转向不变;2设计步骤见教材P211~213,P218~221;3注意事项：与高速级齿轮传动设计相同;4齿轮的参数和几何尺寸列表m n3=,β3=,z3=,z4=,d3=,d4=,a II-III=,b3=,b4=,d a3=,d a4=,d f3=,d f4=5与高速级齿轮传动设计相同;三、选择联轴器类型和型号1.选择联轴器类型联轴器除连接两轴并传递转矩外,有些还具有补偿两轴因制造和安装误差而造成的轴线偏移的功能,以及缓冲、吸振、安全宝华等功能,故要根据传动装置工作要求选择联轴器的类型;本减速器的低速轴与工作机轴用联轴器相连,由于联轴器连接的这两根轴的转速较低,传递的转矩较大,减速器与工作机常不在同一底座上,要求有较大的轴线偏移补偿,因此常选用无弹性元件的挠性联轴器,如齿式联轴器;2.选择联轴器型号标准联轴器主要按传递的转矩、转速和轴的直径来选择型号,型号的选择在减速器的低速轴设计时确定;第三章装配图设计装配图是表达各零部件结构形状、相互位置与尺寸的图样,也是表达设计人员构思的基本语言;它是绘制零部件工作图及零部件生产、机器组装、调试、维护的主要依据;设计装配工作图时,要综合考虑工作条件、强度、刚度、加工、装拆、调整、润滑、维护和经济性等方面的要求,要用合理和足够的视图表达清楚;装配图设计内容多、复杂,要边画、边算、边改;减速器装配图设计步骤：①减速器装配图设计准备②绘制装配草图：画出传动零件、箱体内壁线和轴承座孔端面的位置,进行轴的结构设计,校核轴和键的强度,计算轴承的寿命③进行传动零件和轴承端盖的结构设计,选择轴承的润滑和密封方式④设计减速器的箱体和附件⑤检查装配图⑥画正式装配图一、装配图设计的第一阶段1.装配图的设计装备1准备有关设计数据联轴器：毂孔直径和长度低速轴设计时确定;带轮：毂孔直径和长度高速轴设计时确定;齿轮的主要参数及尺寸：中心距、分度圆直径、齿顶圆直径、齿宽;减速器的结构尺寸：各种螺栓、壁厚、减速器内各零件的位置尺寸;2选择图样比例和视图布置比例尺一般选择1：1或1：2;一般有三个视图,必要时还应有局部视图、向视图和局部放大图;根据减速器传动零件的尺寸,估计减速器的轮廓尺寸,同时考虑标题栏、明细表、技术特性、技术要求等所需空间,合理布置视图;参考复印P16图4-1;2.减速器的结构尺寸减速器一般由箱体、轴系零部件、附件三大部分组成;1一般用途的减速器箱体采用铸铁制造,箱体结构图见复印P16图4-2,箱体的主要结构尺寸确定参考复印P18表4-1,各符号的含义见复印P16图4-2和复印P19表4-3;2减速器中各零件的位置尺寸确定参考复印P19表4-2,各符号的含义见复印P22图4-6;注意事项：此时应检查大带轮的最大直径是否与地面发生干涉,即大带轮的最大直径是否大于减速器的中心高,若大于则会干涉,若小于则不会干涉;3.减速器装配草图设计第一阶段主要任务：确定减速器内各传动零件的轮廓位置,箱体的内壁线和轴承座孔端面;先从主视图和俯视图入手,确定箱体结构时再补齐左视图;从箱体内的传动零件画起,由内向外,内外兼顾;参看复印P22图4-6;1画出传动零件的中心线;2画出齿轮的轮廓：从中间轴开始画,主视图两个大齿轮画齿顶圆和分度圆,两个小齿轮画分度圆；俯视图上画出相应齿轮的齿顶圆、分度圆和齿宽,中间轴上两齿轮端面间距为Δ4;3画出箱体内壁线：主视图上距低速级大齿轮齿顶圆Δ1的距离画箱盖部分内壁线,根据壁厚δ画部分外壁线；俯视图上按两小齿轮端面与箱体内壁间的距离Δ2画出沿箱体长度方向的两条内壁线,沿箱体宽度方向画出距低速级大齿轮齿顶圆Δ1的一侧内壁线;高速级小齿轮的一侧内壁线及箱体结构暂不画;4确定箱体轴承座孔端面位置：根据轴承座孔长度L1,即可画出箱体轴承座孔外端面线;二、装配图设计的第二阶段主要任务：进行轴的结构设计,确定联轴器和轴承的型号,轴承端盖的结构尺寸设计;对低速轴进行轴和键的强度校核、轴承的寿命计算;1.中间轴的设计已知条件：Ⅱ轴的输入功率PⅡ、转速nⅡ和转矩TⅡ设计步骤：1拟定轴上的装配方案：如图1所示2初步确定轴的最小直径：mind A,最小直径无需增大;3确定轴的直径①dⅠ-Ⅱ= dⅤ-Ⅵ≥d min,且满足滚动轴承的内圈孔径确定滚动轴承的代号：按照载荷情况选择滚动轴承的类型代号选用圆锥滚子轴承吴宗泽P75或角接触求轴承吴宗泽P73,根据轴的直径确定轴承的内径代号,轴承的尺寸系列代号一般先按中等宽度选取根据轴承的类型查相应的轴承标准表,即对相同类型和内径的轴承选择轴承标准表中C r较大的轴承;根据轴的直径确定轴承的内径代号,写出轴承的代号及其尺寸d II×D II×T II=轴承端盖的设计：选凸缘式轴承盖,尺寸计算见吴宗泽P166表11-10,m II=L1-T II-Δ3②dⅡ-Ⅲ= dⅣ-Ⅴ＞dⅠ-Ⅱ,且满足吴宗泽P11表1-16的标准尺寸③dⅢ-Ⅳ=~×dⅡ-Ⅲ,且取为整数4确定轴的长度①lⅠ-Ⅱ= T II+Δ3+Δ2+2~3②lⅡ-Ⅲ= b3-2~3③lⅢ-Ⅳ=Δ4④lⅣ-Ⅴ= b2-2~3⑤lⅤ-Ⅵ= T II+Δ3+Δ2+b1-b2/2+2~3⑥L2=Δ2+ b3+Δ4+ b2+Δ2+b1-b2/2⑦L3=2L1+L2L1=δ+C1+C2+5~85轴上零件的周向定位：选择高速级大齿轮和低速级小齿轮处的键;键槽距齿轮装入侧轴端距离一般为2~5mm,以便于安装齿轮时使齿轮毂孔上的键槽容易对准键;6挡油环的结构设计见复印P39图5-4图1 中间轴的装配方案 2.高速轴的设计已知条件：I 轴的输入功率P I 、转速n I 和转矩T I 设计步骤：1拟定轴上的装配方案：如图2所示2初步确定轴的最小直径：min (1.05~1.07)d A ,有键槽,最小直径需增大5%~7%;3确定轴的直径① d Ⅰ-Ⅱ≥d min ,且满足吴宗泽P11表1-16的标准尺寸② d Ⅱ-Ⅲ=~×d Ⅰ-Ⅱ,且满足密封圈的孔径；选择密封圈,见吴宗泽P90表7-12 ③ d Ⅲ-Ⅳ=d Ⅶ-Ⅷ＞d Ⅱ-Ⅲ,且满足滚动轴承的内圈孔径确定滚动轴承的代号：确定原则与中间轴相同;写出轴承的代号及其尺寸d I ×D I ×T Ⅰ= 轴承端盖的设计：选凸缘式轴承盖,尺寸计算见吴宗泽P166表11-10,m I = L 1- T I -Δ3,e I注意：齿轮从右端装入,注意判断齿轮的结构形式,先假定采用齿轮和轴分开制造,参照教材P229判断齿轮的结构形式;若齿轮和轴分开制造,参照后面的低速轴设计;现以齿轮轴为例④ d Ⅳ-Ⅴ=d Ⅵ-Ⅶ= d aI ,d aI 为滚动轴承内圈的安装尺寸,根据轴承的代号查表确定 ⑤ d Ⅴ-Ⅵ= d a1,d a1为高速级小齿轮的齿顶圆直径 4确定轴的长度① l Ⅰ-Ⅱ= 带轮的轮毂长度-2~3；带轮的轮毂长度=~2d Ⅰ-Ⅱ ② l Ⅱ-Ⅲ=L ’I +e I +m I ,L ’I ≥15~20 ③ l Ⅲ-Ⅳ= T I +Δ3+自行确定的长度 ④ l Ⅳ-Ⅴ=L 2 -Δ2- b 1-自行确定的长度 ⑤ l Ⅴ-Ⅵ=b 1⑥ l Ⅵ-Ⅶ=Δ2-自行确定的长度 ⑦ l Ⅶ-Ⅷ=T I +Δ3+自行确定的长度5轴上零件的周向定位：选择带轮处的键;键槽距零件装入侧轴端距离一般为2~5mm,以便于安装带轮时使带轮毂孔上的键槽容易对准键;6挡油环的结构设计见复印P39图5-4；图2 高速轴的装配方案3.低速轴的设计已知条件：Ⅲ轴的输入功率P Ⅲ、转速n Ⅲ和转矩T Ⅲ设计步骤：1拟定轴上的装配方案：如图3所示2初步确定轴的最小直径：min (1.05~1.07)d A 高速轴的最小直径处安装联轴器,有键槽,最小直径需增大5%~7%;3确定轴的直径① d Ⅰ-Ⅱ=联轴器孔径,且联轴器的孔径≥d min ;选择联轴器：类型为齿式联轴器,由吴宗泽P95表8-3,根据计算转矩T ca =K A T Ⅲ、转速n Ⅲ和d min 选择联轴器型号,确定联轴器的轴孔直径和轴孔长度② d Ⅱ-Ⅲ=~×d Ⅰ-Ⅱ,且满足密封圈的孔径；选择密封圈,见吴宗泽P90表7-12 ③ d Ⅲ-Ⅳ=d Ⅶ-Ⅷ＞d Ⅱ-Ⅲ,且满足滚动轴承的内圈孔径确定滚动轴承的代号：确定原则与中间轴相同;写出轴承的代号及其尺寸d III ×D III ×T III = 轴承端盖的设计：选凸缘式轴承盖,尺寸计算见吴宗泽P166表11-10,m III = L 1- T III -Δ3,e III ④ d Ⅳ-Ⅴ＞d Ⅲ-Ⅳ,且满足吴宗泽P11表1-16的标准尺寸 ⑤ d Ⅴ-Ⅵ=~×d Ⅳ-Ⅴ,且取为整数⑥ d Ⅵ-Ⅶ= d aIII ,d aIII 为滚动轴承内圈的安装尺寸,根据轴承的代号查表确定 4确定轴的长度① l Ⅰ-Ⅱ=联轴器的轴孔长度-2~3 ② l Ⅱ-Ⅲ=L ’III +e III +m III ,L ’III ≥15~20 ③ l Ⅲ-Ⅳ= T III +Δ3+Δ2+b 3-b 4/2+2~3 ④ l Ⅳ-Ⅴ=b 4 –2~3⑤ l Ⅴ-Ⅵ≥h = d Ⅴ-Ⅵ- d Ⅳ-Ⅴ/2,且取为整数⑥ l Ⅵ-Ⅶ=L 2-Δ2-b 3-b 4/2- b 4- l Ⅴ-Ⅵ-自行确定的长度 ⑦ l Ⅶ-Ⅷ=T III +Δ3+自行确定的长度5轴上零件的周向定位：选择联轴器和高速级大齿轮处的键；键槽距零件装入侧轴端距离一般为2~5mm,以便于安装齿轮和联轴器时使齿轮和联轴器毂孔上的键槽容易对准键;6挡油环的结构设计见复印P39图5-4;图3 低速轴的装配方案7轴的强度校核① 做出轴的计算简图：查设计手册确定轴承的支点位置,作用在齿轮上的三个分力取在齿轮轮毂宽度的中点,联轴器上的转矩作用面取在联轴器轴孔长度中间平面上,做出轴的计算简图；求出作用在齿轮上的三个分力,根据低速轴的转向并判断齿轮上的三个分力和联轴器上的转矩方向,然后把齿轮上的三个分力向轴上转化;② 做出弯矩图：根据轴的计算简图分别计算水平面和垂直面上的支反力及各力产生的弯矩,并按计算结果分别做出水平面上的弯矩M H 图和垂直面上的弯矩M V 图;然后计算总弯矩并做出M 图;③ 做出扭矩图;④ 判断危险截面,并计算危险截面的合成弯矩M 和转矩T ;⑤ 按弯扭合成强度校核轴的强度;8轴承的寿命校核参见练习题① 求轴承的径向载荷和作用在轴上的外加轴向载荷F ae=+=21211V H r F F F ；=+=22222V H r F F F ；F ae = F a4齿轮4的轴向力 ② 画出轴承所受的内部轴向力；③ 计算轴承内部轴向力F d ；④ 判断压紧轴承和放松轴承；⑤ 计算轴承的轴向力F a ；⑥ 计算载荷系数X 、Y ；⑦ 计算当量动载荷P ；⑧ 计算轴承的寿命L h ；⑨ 判断轴承寿命是否满足要求9键的强度校核参考教材P106① 联轴器处键的强度校核② 大齿轮处键的强度校核三、装配图设计的第三阶段1.传动零件的结构设计减速器的传动零件主要有带传动、齿轮传动和联轴器,其中带传动和联轴器是外部传动零件,齿轮传动是内部传动零件;1减速器外部传动零件设计：带传动和联轴器等外部传动零件主要确定其安装尺寸,即与轴配合的轮毂孔直径和长度,装配图只画减速器部分,一般不画外部传动零件;2减速器内部传动零件结构设计：齿轮传动等内部传动零件,需进行结构设计,齿轮的结构设计计算可参考教材P229~231或复印P37~38;装配图的齿轮结构画法参见复印P37~38;2.滚动轴承的润滑与密封1润滑剂的选择：根据三根轴上dn 的最小值选择参考教材P332;2润滑方式的选择：参考复印P38~39;3滚动轴承的密封：为防止外界的灰尘、杂质等进入轴承并防止轴承内的润滑油外泄,应在外伸轴端的轴承端盖孔内设置密封件;密封方法有接触式密封和非接触式密封;接触式密封有毡圈油封和唇形密封圈等,其中毡圈油封多用于轴的圆周速度v<3~5m/s 的脂润滑,唇形密封圈适用于轴的圆周速度v<7m/s 的脂润滑和油润滑;轴承端盖的连接螺钉和密封处的画法参见复印P39;四、装配图设计的第四阶段1.箱体的结构设计减速器的箱体广泛采用剖分式结构,其设计要点主要有：1箱体壁厚及其结构尺寸的确定：参照复印P16表4-1确定2箱盖与箱座连接螺栓凸台结构尺寸的确定见复印P42~43包括轴承旁连接螺栓位置的确定和凸台高度h的确定3箱盖顶部外表面轮廓确定见复印P43箱体顶部外表面轮廓主要由大齿轮一侧的圆弧、小齿轮一侧的圆弧和大小齿轮圆弧的切线三部分组成;外表面轮廓确定后向内平移箱盖壁厚δ1即为箱盖内壁,应注意判断高速级大齿轮的齿顶圆到箱盖的内壁的距离是否满足≥Δ1;此时可根据主视图上小齿轮一侧的内壁圆弧投影,画出俯视图上小齿轮一侧的内壁线;4箱体的密封与油面高度的确定见复印P43~44为保证箱体密封,箱体剖分面连接凸缘应有足够宽度,同时也应有足够的扳手活动空间;剖分面沿长度方向的连接凸缘宽度=C1+C2+δC1、C2由M d1确定,沿宽度方向的连接凸缘宽度=C1+C2+δ,C1、C2由M d2确定;为了提高密封性,可在剖分面设置回油沟或在剖分面涂密封胶;油面最低高度的确定：由低速级大齿轮齿顶圆直径到箱座内表面底面的距离和两个大齿轮浸入油池的深度两部分之和;油面最大高度的确定：两个大齿轮浸入油池的深度不应超过其分度圆半径的1/3;5其他注意要点肋板的设计：箱体应有足够的刚度,设计箱体时首先保证轴承座的刚度,使轴承座有足够的壁厚,在轴承座孔凸台上下处设计刚性加强肋;肋板的设计参照吴宗泽P223图16-49;箱体的机加工工艺性：箱体上的加工表面和非加工表面要有一定的距离,以保证加工精度和装配精度;采用凸出或凹入结构应视加工方法确定：轴承座孔端面、窥视孔、通气器、放油螺塞、油标等等处均应设置3~8mm的凸台；支承螺栓头部或螺母的支承面一般应设置沉头座,沉头座锪平深度不限,在图上可画出2~3mm深度;在箱座底面也应铸出凸出,其相应凹槽的深度为3~5mm,宽度的确定由箱体内壁线向内平移3~5mm确定;参看吴宗泽P223图16-492.减速器附件设计1窥视孔和窥视孔盖的设计复印P45、P532通气器的设计复印P463起吊装置复印P474油标复印P49、P525放油孔和放油螺塞的设计6启盖螺钉的设计复印P517定位销的设计复印P51、P533.画正式装配图1检查底图复印P52~542完善和加深复印P54在装配图绘制好后,先对视图不要加深,在尺寸、零件编号、明细表和零件工作图等全部内容完成并详细检查后再加深完成装配图;3标注尺寸复印P54~55外形尺寸：长、宽、高安装尺寸：箱体底面尺寸长、宽、厚；地角螺栓的孔径、位置尺寸、中心距；减速器的输入轴、输出轴与底座的中心高、输入轴和输出轴外伸端的直径和配合长度;特性尺寸：齿轮传动之间的中心距及其偏差主要零件的配合尺寸：表明零件之间装配要求的尺寸,用配合代号标注;主要有：齿轮与轴同时标注轴和轮毂孔的配合代号、联轴器与轴装配图不画联轴器,故只标轴的配合代号、带轮与轴装配图不画带轮,故只标轴的配合代号、轴承内圈孔径与轴只标轴的配合代号、轴承外圈与轴承座孔只标轴承座孔的配合代号;配合精度的选择参看复印P55表6-14;4编写技术要求复印P55~565对全部零件进行编号复印P56：公共引线的标注参照吴宗泽P232图16-716编制标题栏和明细表复印P56：标题栏和明细表参照复印P85第四章零件工作图设计一、零件工作图的内容零件工作图是制造、检验和制定零件工艺规程的基本技术文件,他是在装配图的基础上绘制而成的;一张完整的零件工作图应该包括：1.一组视图2.一组尺寸3.技术要求4.标题栏：复印P85二、轴零件工作图设计参看复印P60图7-31.视图选择轴的零件工作图一般只需要一个主视图,按轴的水平线布置视图,在有键槽和孔的部位应增加断面图,不易表达清楚地局部如退刀槽、砂轮越程槽等可以绘制局部放大图;2.尺寸及公差的标注径向尺寸：轴的各段直径都应标注;在装配图中有配合要求的轴段,应根据装配图标注的配合,查表确定并在零件图中标注径向尺寸及其极限偏差;极限偏差查吴宗泽P107轴向尺寸：首先选择尺寸基准,尽量使尺寸的标注能够反映出制造工艺与测量要求；还应避免出现封闭的尺寸链,一般把轴上最不重要的一段轴向尺寸作为封闭环,不标注其尺寸;轴向尺寸不标注尺寸公差,示例参考复印P58键槽尺寸：参考键的标准吴宗泽P53,标注轴槽的深度d-t、宽度b、长度L和定位尺寸;d-t的极限偏差按相应的t的极限偏差选取,但应取去“-”号,宽度b的极限偏差按“正常连接的轴N9”选择;定位尺寸：键槽距零件装入侧轴端距离一般为2~5mm,以便于安装轴上零件时使轴上零件的键槽容易对准键;倒角和过渡圆角：若倒角和过渡圆角尺寸相同,可在技术要求中说明3.形位公差的标注为保证加工精度和装配质量,轴的零件工作图上应标出必要的形位公差;轴的形位公差推荐项目参照复印P58,形状公差的圆度、圆柱度的数值查吴宗泽P118表9-10,位置公差的圆跳动、对称度的数值查吴宗泽P120表9-12,具体标注的形位公差项目参照复印P58~59表7-1,标注示例参照复印P60图7-34.表面粗糙度轴的各部分精度不同,加工方法不同,表面粗糙度也不相同,轴的表面粗糙度参数R a推荐值参考复印P59表7-2;标注时应注意表面粗糙度符号的尖端必须指向实体表面,标注示例参照复印P60图7-3;5.技术要求参考复印P59和复印P60图7-3。
行星减速器减速比计算
行星减速器减速比计算摘要：1.行星减速器简介2.减速比计算方法3.齿轮系计算方法4.减速比选择建议5.应用实例正文：一、行星减速器简介行星减速器是一种传动装置，其主要作用是降低输入转速，增加输出扭矩。
它在工业机器人、自动化设备等领域应用广泛。
行星减速器主要由太阳轮、行星轮和内齿轮组成。
太阳轮与输入轴连接，行星轮与输出轴连接，内齿轮固定。
通过太阳轮、行星轮和内齿轮的相对运动，实现输入转速与输出转速之间的减速。
二、减速比计算方法减速比是指减速机构中瞬时输入速度与输出速度的比值，用符号i 表示。
其计算公式为：i = n1 / n2，其中n1 为输入转速，n2 为输出转速。
例如，输入转速为1500r/min，输出转速为25r/min，那么其减速比则为：i = 1500 / 25 = 60:1。
三、齿轮系计算方法在行星减速器中，减速比可以通过从动齿轮齿数与主动齿轮齿数的比值来计算。
假设从动齿轮齿数为z2，主动齿轮齿数为z1，那么减速比为：i = z1 / z2。
如果是多级齿轮减速器，需要将所有相啮合的一对齿轮组的从动轮齿数与主动轮齿数相除，然后取其最小值作为减速比。
四、减速比选择建议在选择行星减速器时，应根据实际应用需求选择合适的减速比。
减速比过大会导致输出转速过低，影响设备的工作效率；减速比过小会导致输出扭矩不足，影响设备的承载能力。
五、应用实例假设一个机器人手臂需要实现一个动作，其动作范围为100 度。
假设手臂的驱动电机转速为3000r/min，那么通过行星减速器降低转速后，输出轴的转速应为：n2 = n1 * i = 3000 * 60 / 12 = 1500r/min。
