苯丙一硅溶胶涂料的生产
- 1 -
苯丙一硅溶胶涂料的生产
苯丙一硅溶胶涂料是有机一无机复合涂料，以水为分散介质，对环
境污染较小，具有有机材料和无机材料的共同性质，可以取长补短。涂
料的某些技术性能指标优于纯苯丙乳液涂料。并且硅溶胶本身具有较好
的粘接性能，加人后可减少苯丙乳液的用量，降低成本。涂料可方便地
配成各种颜色，具有优良的装饰性能，涂膜具有良好的耐水性、透气性、
耐候性和优良抗污。
1．工艺配方
苯丙一硅溶胶涂料配方如下（W%）
苯丙乳液（固含量48～50%） 19
硅溶胶 6
聚乙烯醇（1799） 1
乳液增稠剂 0.45
经乙基纤维素（10000S） 0.35
钛白粉 4.5
立德粉 5.5
滑石粉 6
轻质碳酸钙 12
硅灰石粉 4
十二烷基苯磺酸钠 0.2
- 2 -
OP—10 0.18
乙二醇 0.25
邻苯二甲酸丁酯 0.3
增白剂VBL 0.1
群青 0.06
消泡剂 适量
抑泡剂 适量
防腐、防霉杀菌剂 适量
轻钙处理剂 适量
六偏磷酸钠 适量
氨水 适量
水 余量
2．生产工艺
2.1．处理轻钙
将适量水、表面活性剂，溶解轻钙处理剂，和轻钙一起加入搅拌桶
中高速搅拌，混合均匀。
2.2．溶解羟乙基纤维素、 聚乙烯醇
将聚乙烯醇和适量水加人反应釜中，通人蒸汽，加热溶解。
将羟乙基纤维素用冷水浸泡溶解24小时，经常搅拌。
2.3．溶解六偏磷酸钠
六偏磷酸钠在冷水中溶解较慢，可用温热水溶解。
2.4．配制浆料
- 3 -
将水、乙二醇、轻质碳酸钙、增稠剂、钛白粉、立德粉、滑石粉、
硅灰石粉、消泡剂、抑泡剂、VBL、群青、六偏磷酸钠、PVA、十二烷基
苯磺酸钠分别称量加人搅拌桶中，快速搅拌半小时，经砂磨机研磨至所
需细度，得浆料备用。
2.5．配制涂料
将称量好的苯丙乳液加人调漆桶中，慢慢加入氨水调节pH值至7～
8，再加人硅溶胶，慢慢搅匀。再加入已研磨好的浆料，加入剩余的消泡
剂、抑泡剂，搅拌均匀，出料，过滤，包装。
3．讨论
3.1．如用做外墙涂料，用金红石型钛白粉，内墙涂料，用锐钦型钛
白粉。本涂料用水一般自来水即可。
3.2．苯丙乳液显酸性，使用时要用氨水调节pH值，如用NaOH代替
氨水，成膜后耐水性下降。
3.3．轻钙表面积较大，在苯丙乳液中加入过多，会引起涂料絮凝，
如不加处理剂，轻钙使用量不能超过10%。加人后，使用量可达15～18%。
3.4．在配制浆料时搅拌速度要快，转速控制在1200～1400r/min，
配涂料时转速不能太快，否则会引起涂料絮凝，速度控制在300～500
r/min。在配制浆料和调漆过程中均有泡沫产生。配制浆料时，多加抑泡
剂。调漆时，多加些消泡剂。
3.5．本文涂料配方为白色涂料配方，如配制有色涂料，不用加增白
剂和群青。

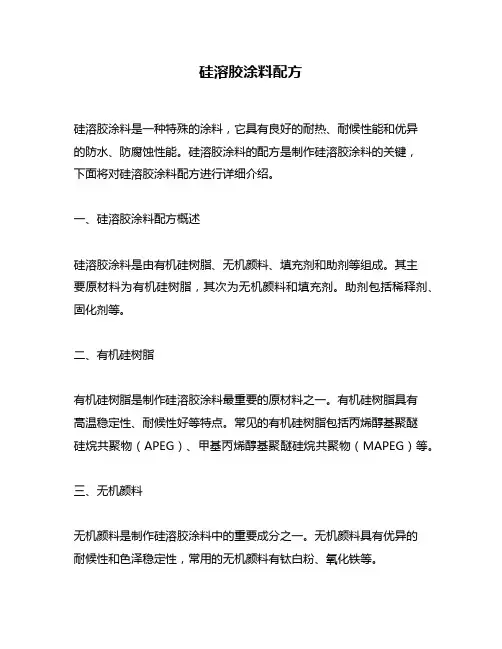

硅溶胶涂料配方
硅溶胶涂料配方硅溶胶涂料是一种特殊的涂料，它具有良好的耐热、耐候性能和优异的防水、防腐蚀性能。
硅溶胶涂料的配方是制作硅溶胶涂料的关键，下面将对硅溶胶涂料配方进行详细介绍。
一、硅溶胶涂料配方概述硅溶胶涂料是由有机硅树脂、无机颜料、填充剂和助剂等组成。
其主要原材料为有机硅树脂，其次为无机颜料和填充剂。
助剂包括稀释剂、固化剂等。
二、有机硅树脂有机硅树脂是制作硅溶胶涂料最重要的原材料之一。
有机硅树脂具有高温稳定性、耐候性好等特点。
常见的有机硅树脂包括丙烯醇基聚醚硅烷共聚物（APEG）、甲基丙烯醇基聚醚硅烷共聚物（MAPEG）等。
三、无机颜料无机颜料是制作硅溶胶涂料中的重要成分之一。
无机颜料具有优异的耐候性和色泽稳定性，常用的无机颜料有钛白粉、氧化铁等。
四、填充剂填充剂是硅溶胶涂料中的重要组成部分，它可以增加涂层的厚度，同时也可以增加涂层的硬度和耐磨损性。
常见的填充剂有氧化铝、硅灰石等。
五、助剂助剂是制作硅溶胶涂料中不可或缺的成分。
它们可以改善涂层的流变性能，提高其附着力和耐磨损性。
常用的助剂包括稀释剂、固化剂等。
六、硅溶胶涂料配方示例下面给出一种硅溶胶涂料配方示例：有机硅树脂：20%无机颜料：30%填充剂：50%稀释剂：适量固化剂：适量以上配方仅供参考，实际配方需要根据不同使用环境需求进行调整。
七、总结硅溶胶涂料具有良好的耐热、耐候性能和优异的防水、防腐蚀性能，其配方是制作硅溶胶涂料的关键。
有机硅树脂、无机颜料、填充剂和助剂等是硅溶胶涂料的主要成分，不同的使用环境需要调整不同的配方。
硅溶胶的制备及其在涂料中的应用
２硅溶胶的制备方法
制备硅溶胶有两种方法，即凝聚法和分散法。 利用在溶液中的化学反应首先生成ｓｉＯ：超微粒子， 然后通过成核，生长，制得ＳｉＯ：溶胶的方法为凝聚 法；利用机械分散将ＳｉＯｚ微粒在一定条件下分散 于水中制得ｓｉＯ：溶胶的方法，即分散法。根据使用 原料及工艺的不同，上述两种方法可细分成下面多 种常见的制备方式。 ２．１离子交换法
附作用，致使二氧化硅表面可带有某种电荷，用反
应式表示为：
＼
Ｈ＋
＼
ＯＨ’ ＼
一Ｓｉ一０Ｈ２＋砷—兰一Ｓｉ—ＯＨｌｑｉ—邕一Ｓｉ一０。＋Ｈ２０
／
／
／
显然，二氧化硅所带电荷由水溶液的ｐＨ值决
定，当ｐＨ值为适当数值时其表面电荷可为零，此
时即为其零电荷点，一般情况下，零电荷点接近于
等电点。研究表明：二氧化硅的等电点为ｐＨ＝２。当
由于具有上述优点，自２０世纪４０年代以来，硅 溶胶作为一种用途广泛的无机硅化合物在众多领域 得到了应用。特别是在涂料领域，硅溶胶作为一种 无机涂料与有机高分子聚合物乳液复合取得了令人 满意的效果，因而引起了世界范围内涂料研究者的 关注。通过将无机纳米二氧化硅引入聚合物乳液， 可以制备出性能优良的无机一有机纳米复合材料， 成为材料工作者研究的方向之一。并且随着现代科 学技术的进一步发展，当前社会各行业对于硅溶胶 的需求无论从数量上还是从质量上都有了极大的 发展。为此，根据硅溶胶市场的需求，找出目前我 国与世界发达国家在该项技术领域的差距，进一步
2.期刊论文 郑典模.屈海宁.马纯超 改良单质硅水解法制备硅溶胶的工艺研究 -硅酸盐通报2010,29(4)
笔者对硅溶胶的单质硅粉溶解制备方法进行 了系统研究，发现到目前为止，该项技术仍然存在 一些问题：第一，单质硅溶解法的反应是硅与碱 液的反应，这是一个放出气体（氢气）的自动放热 的氧化还原反应。因为反应放热，所以该反应的温 度控制尤为重要，否则，随着热量的大量放出反应 将失控，目前大部分研究者都采取保持较低的反 应温度和延长反应时间的办法来减小放热影响， 这就带来了反应时间过长的负效应。因此，研究如 何通过合理的升温和控温，既达到反应可控又保 证合理的反应速率，是实现其实用化的关键技术 之一。第二，产物稳定性控制的研究报道也较少， 特别是实用化的稳定剂的研究仍需做大量工作。 第三，废物氢气的处理。由前述反应可知，反应中 放出大量的氢气，氢气可作为一种绿色能源，应用 前景广阔，如何收集这些氢气，使其变废为宝也是 值得研究的课题之一。 ２．３其他方法
外墙苯丙乳胶漆生产工艺
1、外墙苯丙乳胶漆配方：
涂料原料
用量/用量
水
200
乙二醇
20
分散剂
12
润湿剂
1
消泡剂
3
防腐剂
2
金红石型钛白粉
200
硅灰石
50
沉淀硫酸钡
150
苯丙乳液
300
成膜助剂
15
增稠剂
10.5
氨水Hale Waihona Puke 1水35.5
2、外墙苯丙乳胶漆生产工艺：
（1）按涂料配方量备好原料；
（2）将水加入涂料分散搅拌机的拉缸中，开动搅拌机（转速300r/min），依次缓慢加入
乙二醇、分散剂、润湿剂、1.5kg 消泡剂、防腐剂、金红石钛白粉、硅灰石、沉淀硫酸钡搅
拌混合均匀；
（3）调高搅拌机转速到1000r/min 以上，搅拌20分钟；
（4）检测细度，加氨水调 pH 为8.5，降低速度，加入剩余组分，搅拌均匀；
（5）停机，过滤，出料，装桶，入库。
中国新型涂料网
硅溶胶制造工艺中的涂料配制工艺
硅溶胶是一种优质硅溶胶模铸造用水基粘结剂，生产用于所有层（面层和背层）。
硅溶胶易配制成高粉液比的优质涂料。
涂料稳定性好。
用硅溶胶制成的壳体不需要化学硬化，型壳制造过程无空气污染。
2.2.1 硅溶胶涂料的配比原则控制涂料粘度以达到稳定制壳质量的目的，配制时按当时的实际情况，当零件壁薄、复杂或带有深陷时，涂料粘度取下限，反之取上限。
1.配制工艺按涂料的配方取一定量的耐火材料、润湿剂、消泡剂，先将润湿剂及消泡剂加入涂料桶中，然后加入硅溶胶，开始搅拌，在不断搅拌过程中加入耐火材料，待全部加入完后，继续搅拌6h～12h，稳定后测其粘度，过高加硅溶胶稀释，过小则加入一定量的耐火粉料补充，直至粘度合格为止。
2. 硅溶胶涂料液的制壳工艺3.制壳场地工艺参数涂料间温度：22℃～25℃；相对湿度45%～65%；通风条件：良好。
4.涂料工艺过程将清洗好的蜡模（要求干燥后）慢慢浸入L型涂料搅拌桶中，并转动上下移动，让涂料充分并均匀湿润模组后，取出慢慢转动至无涂料堆积、滴落现象时再挂砂，使砂粒均匀附于涂料之上，每层涂料的粘度、撒砂粒度要求（见表3）。
面层涂料时要用专用筛网过滤涂料中的砂粒等杂质，以防止模壳中产生砂粒等脱落而造成铸件夹灰夹砂。
表3 硅溶胶涂料的性能要求型壳层数/面涂料粘度/s 密度/g•cm-3 撒砂粒度/目1 30～35 1.81～2.03 80/100（锆英砂）2 30 1.84～1.85 30/60（煤矸粉）3 30 1.83～1.84 30/60（煤矸粉）4 15～20 1.81～1.82 16/30（煤矸粉）5 15～20 1.80～1.81 16/30（煤矸粉）6（最外层）15～20 1.79～1.805.硅溶胶铸造每层型壳的干燥过程硅溶胶在干燥过程中必须严格控制温度，相对湿度及空气流速等，具体工艺参数（见表4）如下。
表4 硅溶胶型壳工艺参数时间/h 层数/层干燥温度/℃相对湿度/% 风速/m•s-1≥41～2 20～25 50～60 不宜吹风≥63～5 ≥3030～50 ≥3≥8 6 ≥3030～50 ≥3当环境温度和相对湿度不易调整时，可控制为一定相对稳定额数值：温度为22℃～25℃；湿度45%～65%。
苯丙乳液生产工艺
苯丙乳液生产工艺
苯丙乳液是一种常见的聚合物乳液，主要用于建筑涂料、纺织助剂、粘合剂等领域。
下面是苯丙乳液的生产工艺的简要介绍：
1. 原料准备：苯丙乳液的主要原料包括苯丙乳液树脂、分散剂、稳定剂等。
首先需要对这些原料进行准备和配比。
2. 分散：将苯丙乳液树脂粉末加入到反应釜中，加入适量的水。
同时加入分散剂和其他助剂，通过搅拌和加热的方式使其分散均匀。
3. 聚合：在反应釜中加入引发剂，开始苯丙乳液的聚合过程。
聚合过程需要控制反应温度、时间和搅拌速度等参数，以确保聚合反应进行顺利。
4. 中和：苯丙乳液的中和是为了调整pH值，以保证乳液的稳
定性。
通常使用氢氧化钠或氢氧化铵等化学品进行中和。
5. 过滤：聚合后的苯丙乳液需要通过过滤来去除杂质和颗粒，得到纯净的乳液液体。
过滤可以使用滤网、过滤纸或其他过滤设备。
6. 包装和贮存：将过滤后的苯丙乳液液体进行包装，通常使用塑料桶或其他密封容器。
包装后的乳液需要储存在干燥、通风的库房中，避免阳光直射和高温。
以上是苯丙乳液的生产工艺的简要介绍，具体的生产流程和操
作方法可能会因不同厂家和产品而有所差异。
在实际生产中，需要严格控制各个环节的参数和质量，以保证苯丙乳液的品质和稳定性。

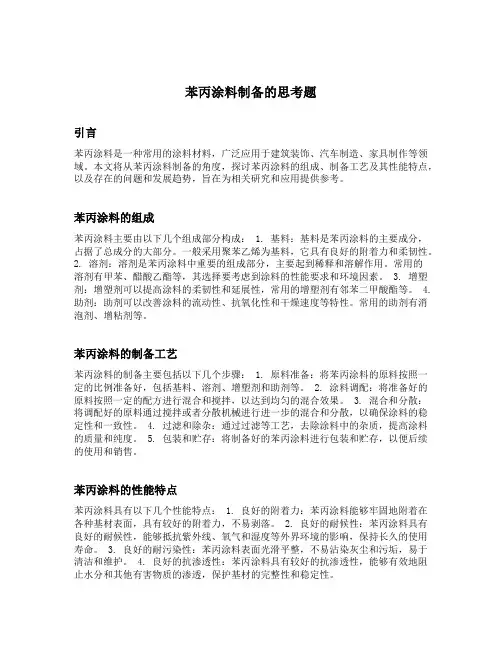

苯丙涂料制备的思考题
苯丙涂料制备的思考题引言苯丙涂料是一种常用的涂料材料，广泛应用于建筑装饰、汽车制造、家具制作等领域。
本文将从苯丙涂料制备的角度，探讨苯丙涂料的组成、制备工艺及其性能特点，以及存在的问题和发展趋势，旨在为相关研究和应用提供参考。
苯丙涂料的组成苯丙涂料主要由以下几个组成部分构成： 1. 基料：基料是苯丙涂料的主要成分，占据了总成分的大部分。
一般采用聚苯乙烯为基料，它具有良好的附着力和柔韧性。
2. 溶剂：溶剂是苯丙涂料中重要的组成部分，主要起到稀释和溶解作用。
常用的溶剂有甲苯、醋酸乙酯等，其选择要考虑到涂料的性能要求和环境因素。
3. 增塑剂：增塑剂可以提高涂料的柔韧性和延展性，常用的增塑剂有邻苯二甲酸酯等。
4. 助剂：助剂可以改善涂料的流动性、抗氧化性和干燥速度等特性。
常用的助剂有消泡剂、增粘剂等。
苯丙涂料的制备工艺苯丙涂料的制备主要包括以下几个步骤： 1. 原料准备：将苯丙涂料的原料按照一定的比例准备好，包括基料、溶剂、增塑剂和助剂等。
2. 涂料调配：将准备好的原料按照一定的配方进行混合和搅拌，以达到均匀的混合效果。
3. 混合和分散：将调配好的原料通过搅拌或者分散机械进行进一步的混合和分散，以确保涂料的稳定性和一致性。
4. 过滤和除杂：通过过滤等工艺，去除涂料中的杂质，提高涂料的质量和纯度。
5. 包装和贮存：将制备好的苯丙涂料进行包装和贮存，以便后续的使用和销售。
苯丙涂料的性能特点苯丙涂料具有以下几个性能特点： 1. 良好的附着力：苯丙涂料能够牢固地附着在各种基材表面，具有较好的附着力，不易剥落。
2. 良好的耐候性：苯丙涂料具有良好的耐候性，能够抵抗紫外线、氧气和湿度等外界环境的影响，保持长久的使用寿命。
3. 良好的耐污染性：苯丙涂料表面光滑平整，不易沾染灰尘和污垢，易于清洁和维护。
4. 良好的抗渗透性：苯丙涂料具有较好的抗渗透性，能够有效地阻止水分和其他有害物质的渗透，保护基材的完整性和稳定性。
硅溶胶工艺流程
硅溶胶工艺流程
《硅溶胶工艺流程》
硅溶胶是一种具有优异的耐热、耐寒、耐老化、耐水等特性的新型无机材料，广泛应用于建筑、汽车制造、电子、化工等领域。
硅溶胶制品的制作工艺流程如下：
1. 原料选材：选择优质的硅溶胶原料，保证产品的质量稳定和性能优良。
2. 混合成型：将硅溶胶原料与其他添加剂按比例混合，经过搅拌、分散等工艺过程，形成均匀的浆料。
3. 成型制备：根据产品的不同形状和规格，采用注塑、浇铸、压延等方式将浆料进行成型制备。
4. 原型固化：经过成型制备后，将原型进行固化处理，使得产品在表面和内部均能得到充分的固化和稳定，确保产品的质量和性能。
5. 烘干处理：对固化的硅溶胶制品进行烘干处理，除去水分和其它挥发物，提高产品的稳定性和耐久性。
6. 表面处理：硅溶胶制品经过烘干后，进行表面处理，如喷涂、涂覆、抛光等工艺，使其外观光滑、清洁。
7. 检测包装：对成品进行严格的质量检测，确保产品符合相关
标准和要求，然后进行包装和运输。
通过上述工艺流程，硅溶胶制品能够保证其质量稳定、性能优良，广泛应用于各个领域，为各行各业提供高品质的产品和解决方案。
苯丙外墙乳胶漆(水泥漆)生产技术
☆ 磷酸三丁酯
0.5
80
40
合计
1010. 5
195.2
5134
说 △：选用；☆：必须用
明
二、生产工艺
1、在搅拌罐中加入水，开动搅拌，依次加入 DA、防腐剂、
10%防锈剂、钛白粉、滑石粉、重钙、搅拌 20 分钟再加入 3%羟
乙基纤维素，再加入予先援拌均匀的混合成膜助剂（由 30kg 丙
二醇、20kg
0.4
4
金红石型 100
16 1600
325 目，白
100
0.3
30
度>95
325 目，白
200
0.3
ቤተ መጻሕፍቲ ባይዱ60
度>95
35
1.7 59.5
.
30
15
450
20
18
360 预
先
2
2
4
搅
匀
35
3
15
45
2
15
30
1
☆
氨水
约8
3
24
☆ TV 增稠剂
15
8
120 搅
水
25
匀
☆ TB-01 乳液
250
9
2250
苯丙外墙乳胶漆（水泥漆）生产技术
一、配方
标 材料
记
水
☆ DA 分散剂
△
防腐剂
△ 10%防锈剂
☆
钛三粉
☆
滑石粉
☆ 重质碳酸钙
☆
纤维素
☆ 丙二醇-1.2
☆ 成膜助剂
10%OP
水
AR-9111 消泡剂
AR-9111 消泡剂
一种硅溶胶及其制备方法与流程
一种硅溶胶及其制备方法与流程一、背景硅溶胶作为一种重要的无机材料，具有广泛的应用前景。
它具有高的比表面积、孔隙率、化学稳定性和生物相容性，能够在催化、吸附、分离、传感、生物医学等领域发挥重要功能。
二、制备方法1. 溶胶-凝胶法该方法是制备硅溶胶的传统方法，通过溶剂的蒸发和凝固，形成硅溶胶。
具体步骤包括：（1）将硅源溶解于水或乙醇中，加入催化剂进行水解聚合反应，形成胶体颗粒。
（2）将胶体颗粒在溶剂中凝胶化，获得硅凝胶。
（3）通过干燥，去除溶剂，获得硅溶胶。
该方法具有制备简单、设备成本较低等优点，但存在过程时间长、难以控制孔径大小等问题。
2. 反相微乳化法该方法通过微乳化反相的特性，使硅源在油相中溶解，并在水相中水解聚合，形成硅溶胶。
具体步骤包括：（1）将表面活性剂、无机硅源和溶剂混合均匀。
（2）加入乳化剂、催化剂和水，形成反相微乳化液。
（3）在反相微乳化液中进行水解聚合反应，形成硅溶胶。
（4）通过干燥、煅烧等处理，获得硅溶胶。
该方法具有制备周期短、孔径可调等优点，但需要高质量的表面活性剂、乳化剂和催化剂，成本较高。
三、制备流程以溶胶-凝胶法为例，硅溶胶的制备流程如下：1. 准备硅源、催化剂和溶剂。
2. 将硅源溶解于溶剂中，加入催化剂进行水解聚合反应。
3. 在反应过程中搅拌稳定胶体颗粒，调节pH值和温度。
4. 将胶体颗粒在溶剂中凝胶化，并进行固化处理。
5. 通过干燥、煅烧等处理，得到硅溶胶。
四、应用前景硅溶胶具有广泛的应用前景，其中一些典型应用如下：1. 催化剂载体：由于硅溶胶具有高比表面积和孔隙率，能够作为高效的催化剂载体。
2. 生物医学：硅溶胶具有良好的生物相容性和化学稳定性，能够应用于药物缓释、生物传感器等领域。
3. 污染治理：硅溶胶能够吸附污染物，如重金属离子、有机物等，在废水处理和环境治理中具有潜在应用价值。
总之，硅溶胶的制备和应用具有很大的应用前景，将会在各个领域发挥重要作用。
综合实验--苯丙涂料的研制1111
综合实验--苯丙涂料的研制1.苯丙乳液合成1.1配方去离子水75.84mL甲基丙烯酸甲酯 2.85mL苯乙烯33.2mL 丙烯酸丁酯34.4mL丙烯酸 1.2mL 聚乙烯醇0.3g阴离子表面活性剂 1.31g 过硫酸钾0.38g非离子表面活性剂 3.28mL 碳酸氢钠0.19g氨水1.2操作方法(1) 称取过硫酸钾加水8g配成溶液备用；碳酸氢钠加水5g溶解备用。
(2) 称取阴离子表面活性剂 1.31g加入63g水中搅拌配成水溶液，再加入非离子活性剂3.28mL，称取聚乙烯醇0.3g搅拌配成水溶液。
(3) 在上述溶液中加入原料进行单体预乳化，包括苯乙烯，丙烯酸丁酯，丙烯酸，剧烈搅拌（800rpm）20~30min后，成稳定的乳白色混合物。
(4) 制备种子乳液：在三口烧瓶中加入1/3的引发剂水溶液，再加入1/4预乳化液，慢慢升温至有蓝光产生，表明乳液聚合反应已经开始，温度控制在78～83℃之间。
(5) 滴加乳液：把剩余的乳化液和剩余引发剂连续滴加入三口瓶中，在2~3h内滴完。
(6) 加完乳液后，85~87℃下保温反应1h，待反应完全，冷却至40℃以下，调节pH值在8～9之间，即得具有微蓝色乳光的乳白色粘稠状液体。
2.苯丙乳胶漆的制备2.1配方醇酯-12 0.25g 丙二醇 1.5g水31.3g 轻质碳酸钙11g钛白粉(金红石型) 4.35g 超细高岭土 3.5g立德粉 3.5g 苯丙乳液7.9mL硼砂0.02g 明矾0.045g六偏磷酸钠0.25g 甲基纤维素 1.5g防酶剂0.25g 消泡剂 1.0g2.2制备步骤先将水放入高速搅拌机中，在低速下加入防酶剂、成膜助剂、增稠剂、分散剂、消泡剂2/3搅拌10min，混合均匀后，将颜料、填料用100目筛慢慢筛入搅拌机叶轮搅起的旋涡中，调节搅拌机叶轮与调漆桶底之间为合适的距离，加完后，高速分散30min，当细度合格后，即分散完毕，将上述色浆加入到涂料桶中，搅拌下再加入苯丙乳液、pH调整剂和消泡剂1/3其他助剂，控制搅拌速度，并用水或增稠剂调整粘度。
