GPS+北斗 天线规格书

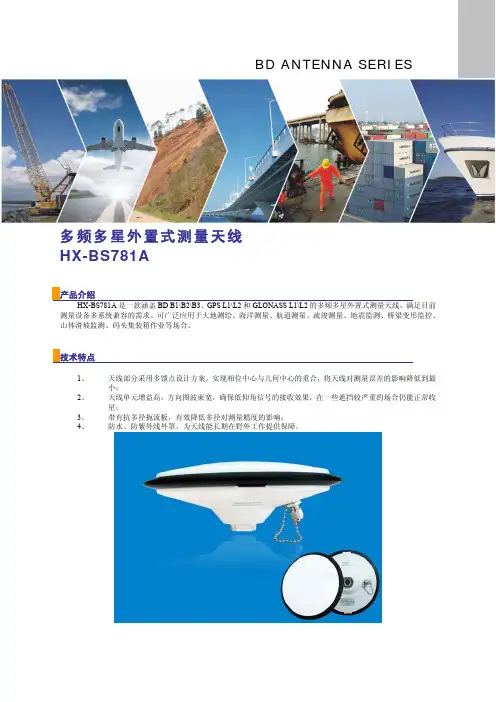

北斗地面测量天线规格书
BD ANTENNA SERIES
多频多星外置式测量天线
HX-BS781A
测量设备多系统兼容的需求。
可广泛应用于大地测绘、海洋测量、航道测量、疏竣测量、地震监测、桥梁变形监控、山体滑坡监测、码头集装箱作业等场合。
1、天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最
小；
2、天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，在一些遮挡较严重的场合仍能正常收
星；
3、带有抗多径扼流板，有效降低多径对测量精度的影响；
4、防水、防紫外线外罩，为天线能长期在野外工作提供保障。
顶视图
侧视图
`
底视图
未注尺寸公差±0.2mm。

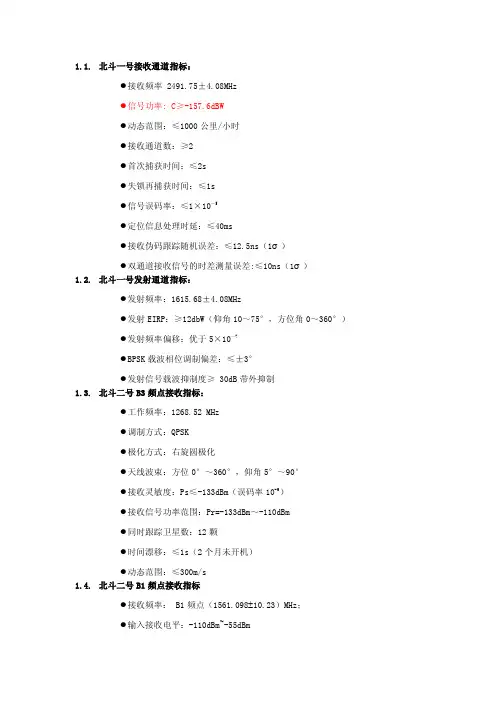

北斗卫星系统参数
1.1.北斗一号接收通道指标：●接收频率 2491.75±4.08MHz●信号功率: C≥-157.6dBW●动态范围：≤1000公里/小时●接收通道数：≥2●首次捕获时间：≤2s●失锁再捕获时间：≤1s●信号误码率：≤1×10－5●定位信息处理时延：≤40ms●接收伪码跟踪随机误差：≤12.5ns（1σ）●双通道接收信号的时差测量误差:≤10ns（1σ）1.2.北斗一号发射通道指标：●发射频率：1615.68±4.08MHz●发射EIRP：≥12dbW（仰角10～75°，方位角0～360°）●发射频率偏移：优于5×10－7●BPSK载波相位调制偏差：≤±3°●发射信号载波抑制度≥ 30dB带外抑制1.3.北斗二号B3频点接收指标：●工作频率：1268.52 MHz●调制方式：QPSK●极化方式：右旋圆极化●天线波束：方位0°～360°，仰角5°～90°●接收灵敏度：Ps≤-133dBm（误码率10-6）●接收信号功率范围：Pr=-133dBm～-110dBm●同时跟踪卫星数：12颗●时间漂移：≤1s（2个月未开机）●动态范围：≤300m/s1.4.北斗二号B1频点接收指标●接收频率： B1频点（1561.098 10.23）MHz；●输入接收电平：-110dBm~-55dBm●信号功率: C≥-157.6dBW●输出格式：NMEA0183 V3.0●接收通道数：32●水平位置精度：5米●垂直位置精度：10米●速度精度：0.1米/秒●首次捕获时间：≤4s●失锁再捕获时间：≤1s●热启动时间：10秒●温启动时间：30秒●冷启动时间：40秒；●信号误码率：≤1×10－5●接收伪码跟踪随机误差：≤12.5ns（1σ）。
GPS.BD2(北斗)四臂螺旋天线规格书
GPS、BD2(北斗)多频四臂螺旋天线规格书
前言：随着现代无线通讯事业的发展，卫星导航
定位系统在人们的生活中起着越来越重要的作用。
从而
对GPS以及北斗天线的需求越来越大，深圳微航磁电技
术有限公司基于新型高分子介质材料，研发出了现有的
GPS+BD2（北斗）四臂螺旋多频天线。
一．产品说明
本产品属于3D构型天线，放置空间任何位置时增益稳定
二．产品类别
天线类别:四臂螺旋多频天线
三．产品编码
WH-S-GB-D:GPS+BD2四臂螺旋多频天线
四．产品性能
GPS性能：
频率范围：1575.42±1.023Mhz
极化方向：右旋圆极化
增益:-2dBi
电压驻波比≤1.5
阻抗：50Ω
轴比：≤6dB
不圆度：±2.0dB
BD2性能：
频率范围：1561.42±3.58Mhz
极化方向：右旋圆极化
增益:-2dBi
电压驻波比≤1.5
阻抗：50Ω
轴比：≤6dB
不圆度：±2.0dB
五．产品性能指标
增益
电压驻波比
Marker1:1575.42Mhz（1.8） Marker2:1561.098Mhz（1.3）
阻抗：50Ω
Marker1:1575.42Mhz
五．产品外形尺寸六.焊接方式
七．引脚方式。
北斗-全球卫星导航系统(GNSS)测量型天线性能要求及测试方法
北斗GPS定位通信终端产品说明书
保定市贝尔电子有限公司产品说明书Q/BEH001-2013 北斗/GPS定位通信终端保定市贝尔电子有限公司声明本说明书可能包含技术上不准确的地方或印刷错误。
本说明书的内容将做不定期的更新，恕不另行通知；更新的内容将会在本说明书的新版本中加入。
我们随时会改进或更新本说明书中描述的产品或程序。
若存在说明书中对产品的描述与实物不符，一律以实物为准。
警告●将北斗/GPS定位通信终端放置在足够通风的空间。
●使北斗/GPS定位通信终端工作在技术指标允许的温度及湿度范围内，请不要在北斗/GPS定位通信终端放置盛液体的容器，比如花瓶等。
●设备电路板上的灰尘在受潮后会引起短路，在安装设备时，请尽量做好防尘、防潮工作。
●请选择SD卡生产厂商推荐的、适合设备工作要求的SD卡，以满足长时间、大数据量的读写要求，同时请从正式渠道购买，以保证SD卡的品质。
●禁止带电打开机盖；禁止带电插拔外设接口。
目录北斗/GPS定位通信终端 (1)声明 (2)警告 ...................................................................................................................错误!未定义书签。
概述 .. (4)1.1用途 (4)1.2型号及其含义 (4)1.3使用环境 (4)1.4技术特点 (5)1.5 产品主要功能 (5)1.5.1压缩处理功能 (5)1.5.2录像 (6)1.5.3预览与回放 (6)1.5.4报警 (6)1.5.5用户 (6)1.5.6网络功能 (7)二、技术指标 (7)三、安装指南 (8)3.1 清点设备及其附件 (8)3.2 硬件接口连接说明 (8)3.2.1前面板连接说明 (8)3.2.2后面板连接说明 (9)3.3 J1、J2引脚定义说明 (9)3.3.1 J1引脚定义说明 (9)3.3.2 J2引脚接口说明 (11)四、安装使用及维护 (11)4.1安装SD 卡和SIM/UIM 卡 (11)重要提示： (11)4.2安装SD 卡 (12)4.3安装SIM/UIM卡 (12)4.4 ACC启动控制连接说明 (13)4.5 ACC 接口与汽车点火开关相连 (13)4.6设备接口及插接设备维护 (13)五、安装 (14)概述1.1用途北斗/GPS定位通信终端是一款专门应用于各种移动视频音频监控领域的数字监控产品，具备本地录像存储（SD卡）、无线网络传输*、北斗/GPS 定位*、行车信息记录、语音监听或对讲*、报警触发等多项功能，性能完善且稳定；该设备外壳采用铝合金材料整体拉伸而成，并根据内部热耗分布特点在结构上进行巧妙设计，使设备在防尘、散热、防水、防锈蚀等方面达到完美融合；同时根据车载或其他移动监控的需求，该设备体积小、功耗低，便于安装并节省能耗。
北斗-全球卫星导航系统(GNSS)测量型天线性能要求及测试方法
BD 420003—2015
北斗/全球卫星导航系统（GNSS） 测量型天线性能要求及测试方法
Performance requirements and test methods for BeiDou/Global Navigation Satellite Systems (GNSS) geodetic antenna
3.1 术语和定义....................................................................................................................................... 1 3.2 缩略语............................................................................................................................................... 4 4 性能要求.
GPS 北斗定位模块说明书
GPS/北斗定位模块说明书GPS/北斗定位模块使用说明书V2.4济南智泽贸易有限公司目录1.产品介绍 (1)1.1.产品概述 (1)1.2.产品特点 (1)1.3.技术指标 (1)1.4.产品尺寸 (1)1.5.硬件接口 (2)2.通信协议 (3)2.1.通信协议 (3)2.2.寄存器定义 (4)3.协议详解 (6)3.1.读保持寄存器 (6)3.2.读取版本号 (6)3.3.读取设备地址 (7)3.4.读取设备波特率 (7)3.5.读取奇偶校验位 (7)3.6.读取定位数据（RMC） (8)3.7.定位数据（RMC）解析 (8)3.8.修改设备地址（广播） (9)3.9.修改波特率 (9)3.10.修改奇偶校验位 (9)4.保修期限 (10)5.技术支持 (10)6.联系方式 (10)7.免责声明 (10)1.产品介绍1.1.产品概述GPS/北斗定位模块，是一款具有GPS定位和北斗定位的双模定位终端，可以快速、精确定位位置。
定位模块内含双模定位芯片，快速定位位置，并且将定位信息以RS485接口和Modbus协议的方式提供给用户使用，串口波特率最高可达115200bps，可以通过PC机设置软件或串口命令轻松控制，使用方便快捷。
1.2.产品特点⏹同时支持GPS定位和北斗定位⏹串口波特率自定义，支持2400～115200bps⏹串口支持全双工和半双工串口通讯，支持RS485收发自动切换⏹模块串口波特率等参数可通过PC机或串口命令配置⏹RS485带TVS、过流等保护⏹提供天线状态诊断，提供天线开路、短路等状态信息1.3.技术指标环境参数⏹工作温度：-40℃~80℃⏹工作湿度：5%~95%RH，无凝露供电⏹工作电压：DC5~28V⏹功耗：≤0.3W定位精度⏹出色的定位功能，支持BDS/GPS/GLONASS卫星导航系统的单系统定位，以及任意组合的多系统联合定位⏹冷启动捕获灵敏度：-148dBm跟踪灵敏度：-162dBm⏹定位精度：2.5米（CEP50）⏹内置天线检测及天线短路保护功能1.4.产品尺寸产品尺寸长x宽x高为：95mm x50mm x30mm，其中95mm包含长度80mm和两个安装孔15m图1-1产品尺寸1.5.硬件接口图1-2硬件接口硬件接口定义见表1-2硬件接口定义。
HX6512 产品规格书
HX6512BD/GPS OEM Module Data SheetRevision:1.0Date:09/2015西安航天华迅科技有限公司XI'AN AEROSPACE HUAXUN TECHNOLOGY CO.,LTDHX6512BD/GPS OEM ModuleData SheetXI'AN AEROSPACE HUAXUN TECHNOLOGY CO.,LTD3F,HuiHao International Building,No.58,KeJi3rd Road,Xi’an High tech Zone,Shaanxi, 710075,ChinaTel:86-29-62960588Fax:86-29-62960588-819目录1.产品描述 (2)2.产品要求 (2)2.1机械特性 (2)2.2电气连接 (2)2.3材料要求 (2)2.4温度要求 (2)2.5电气要求 (3)2.6性能 (3)2.7GPS+BD有源天线规格（推荐） (3)3．消息说明 (4)4．管脚定义 (4)附录A.封装及外型尺寸 (5)附录B.推荐外部应用电路 (6)附录C.模块外部应用系统方案案例 (7)附录C.推荐PCB Layput (9)附录D.SMT温度曲线图 (10)1.产品描述华迅HX6512BD/GPS OEM模块是一款支持北斗(B1)和GPS的高性能集成模块，完全采用华迅自主研发的射频HX8311（射频芯片内部集成了天线状态检测功能）和第五代基带芯片HX8521。
HX6512是一个完整的卫星定位接收设备，具备全方位功能，能满足专业定位的严格要求与个人消费需要。
该产品可应用于开发多种导航终端产品如：汽车导航、汽车保全系统、车辆监控及其他卫星定位应用等。
本文详细描述了HX6512模块的电气、机械及其他特性。
2.产品要求2.1机械特性注：详细尺寸请参见附录A2.2电气连接24PIN表贴邮票封装2.3材料要求屏蔽罩使用金属材料制作以抑制射频辐射。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
承认书
SPECIFICATION FOR APPROVAL
客户名称：贵司料号：
我司名称：嘉兴微感科技电子有限公司产品型号：GBI2520P06B3L60mmIPEX Ⅰ产品描述：GPS+BD 内置导航天线
一、Outside View(外形图)
DATE
REVISION SCRIPTION PREPARED CHECKED
APPROVE
V1.0
2015/06/30
GPS+BD 内置导航天线
李佳伟
拟制prepared by ：李佳伟Li JiaWei(Mr)日期Formed On ：2015/06/30
PRODUCT SPECIFICATION
二、Electrical Characteristics
Antenna（天线）
1Antenna model(天线规格)2520A（25mm*25mm*2mm）
2Frequency Range(频率范围)1575.42MHz±1.023MHz 1561.098MHz±2.046MHz
3V.S.W.R（驻波比）＜2．0
4Band With@10dB(10dB带宽)GPS-L1＞10MHz BD-B1＞10MHz
5Gain(增益) 3.5dBi typ@70mm*70mm ground plane 6Impendence（阻抗）50Ω
7Polarization（极化方式）RHCP
LNA（低噪放）
1Frequency Range(频率范围)1575.42MHz±1.023MHz 1561.098MHz±2.046MHz
2DC Voltage（直流电压） 3.0~5.0V
3DC current（直流电流）10±1mA(@3.0V)
4Gain(增益)28±3dB(without cable@25℃±10℃) 5Output VSWR（输出驻波） 2.0MAX
6Noise Figure（噪声系数） 2.5MAX
三、Material（材料）
No Part Name SPEC
1Antenna Dielectric Ceramics
2PCB FR4
3RF Cable（线材）RF1.13 L=60mm
4RF Connector（接头）IPEXⅠ
四、外形尺寸
五、Environment Condition
1Working Temp（工作温度）-40℃～+85℃,10%～95%RH 2Storage Temp（贮存温度）-55℃～+100℃,10%～95%RH
3Vibration（震动）Sine sweep@1.5mmAM 10~55Hz each Axis
六、Testing Curve（测试图表）
1.Patch Smith&RL（天线阻抗及回波损耗）
2.LNA Gain（低噪放增益）
3.
七、PACKAGE
To protect the products in storage and transportation，it is necessary to pack them（outer and inner package）.On paper pack,the following requirements are requested.
7.1Dimensions and Mark
At the end of package,the warning(moisture proof,upward put)should be stick to it.Dimensions and Mark(see below)
A:360B:360C:160
Quantity 1Cushion 202Package 243Vacuum Bag 44Inner Box 45Label
56Certificate of approval
17Package Base 18
Adhesive tape
3.0m
7.2Section of package
Package is made of corrugated paper with thickness of 0.8cm.Package has 4inner boxes,each box has 1vacuum bag.7.3Quantity of package
Per package base 50elements Per vacuum bag 6package bases Per inner box 1vacuum bag Per package
4inner boxes
(1000pieces of elements )7.4
Inner box Dimensions
A
B
C
A:340B:176C:70。
