乙酰水杨酸片的制备-_戎欣玉

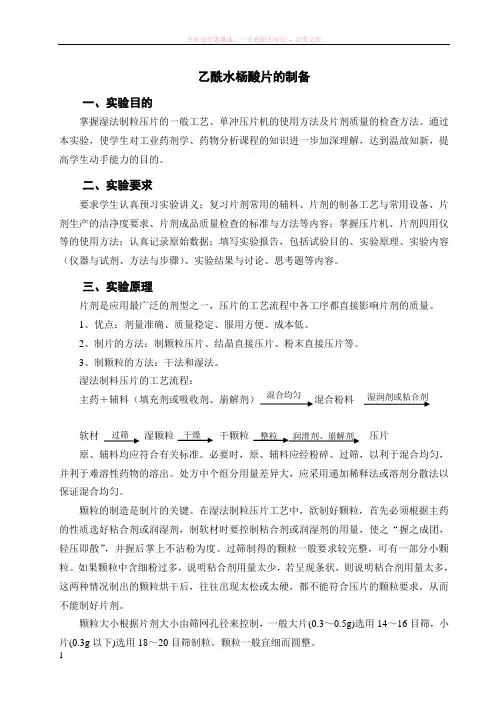

乙酰水杨酸片的制备
一、实验目的
掌握湿法制粒压片的一般工艺、单冲压片机的使用方法及片剂质量的检查方法。通过本实验，使学生对工业药剂学、药物分析课程的知识进一步加深理解，达到温故知新，提高学生动手能力的目的。
二、实验要求
要求学生认真预习实验讲义；复习片剂常用的辅料、片剂的制备工艺与常用设备、片剂生产的洁净度要求、片剂成品质量检查的标准与方法等内容；掌握压片机、片剂四用仪等的使用方法；认真记录原始数据；填写实验报告，包括试验目的、实验原理、实验内容（仪器与试剂、方法与步骤）、实验结果与讨论、思考题等内容。
三、实验原理
片剂是应用最广泛的剂型之一，压片的工艺流程中各工序都直接影响片剂的质量。
1、优点：剂量准确、质量稳定、服用方便、成本低。
2、制片的方法：制颗粒压片、结晶直接压片、粉末直接压片等。
3、制颗粒的方法：干法和湿法。
湿法制料压片的工艺流程： 主药＋辅料（填充剂或吸收剂、崩解剂） 混合粉料
软材 湿颗粒 干颗粒 压片 原、辅料均应符合有关标准。必要时，原、辅料应经粉碎、过筛，以利于混合均匀，并利于难溶性药物的溶出。处方中个组分用量差异大，应采用递加稀释法或溶剂分散法以保证混合均匀。
颗粒的制造是制片的关键。在湿法制粒压片工艺中，欲制好颗粒，首先必须根据主药的性质选好粘合剂或润湿剂，制软材时要控制粘合剂或润湿剂的用量，使之“握之成团，轻压即散”，并握后掌上不沾粉为度。过筛制得的颗粒一般要求较完整，可有一部分小颗粒。如果颗粒中含细粉过多，说明粘合剂用量太少，若呈现条状，则说明粘合剂用量太多，这两种情况制出的颗粒烘干后，往往出现太松或太硬，都不能符合压片的颗粒要求，从而不能制好片剂。
颗粒大小根据片剂大小由筛网孔径来控制，一般大片(0.3～0.5g)选用14～16目筛，小片(0.3g 以下)选用18～20目筛制粒。颗粒一般宜细而圆整。
混合均匀 湿润剂或粘合剂
过筛 干燥 润滑剂、崩解剂 整粒
已制备好的湿颗粒应尽快通风干燥，温度一般控制在40～60℃。注意颗粒不要铺得太厚，以免干燥时间过长，药物易被破坏。干燥后的颗粒常粘连结团，需再进行过筛整粒。整粒筛目孔径与制粒时相同或略小。整粒后加入润滑剂等混合均匀，计算片重后压片。
片重 = 制成的片剂需要按药典规定的片剂质量标准进行检查，检查的项目除片剂的外观应光
洁、色泽均匀，且有适当的硬度外，必须检查重量差异、崩解时限、脆碎度等。有的片剂药典还规定检查溶出度和含量均匀度，并明确凡检查溶出度的片剂，不在检查崩解时限，凡检查含量均匀度的片剂，不在检查重量差异。检查方法见中国药典2005版二部附录。
四、实验内容
1、仪器与试剂
仪器：单冲压片机、片剂四用仪（或片剂硬度计、片剂崩解仪）、脆碎度仪、粉碎机、烘箱、蒸发皿、烧杯、天平、电炉、尼龙筛（16目）等。
试剂：乙酰水杨酸、淀粉、酒石酸或枸椽酸、硬脂酸镁、滑石粉、蒸馏水等。
2、方法与步骤
（1）乙酰水杨酸片的制备
处方：乙酰水杨酸 30.0g
淀粉 3.0g
酒石酸或枸橼酸 0.2g
10％淀粉浆 适量
滑石粉 1.5g
——————————————
100片量（0.3g ～0.45g/片）
制法：
① 10％淀粉浆的制备：将酒石酸或枸橼酸溶于蒸馏水，再加淀粉适量分散均匀，加热，制成10％淀粉浆。
②制粒压片：取乙酰水杨酸细粉与淀粉混合均匀，加淀粉浆适量制成软材，过16目筛制粒，将湿粒于40～60℃干燥，整粒，与滑石粉混匀，以φ9mm 冲模压片。
（2）质量检查与评定
外观：应片形一致，表面完整光洁，边缘整齐，色泽均匀。
硬度：应用片剂四用测定仪进行测定时，将药片垂直固定在两横杆之间。其中的活动横杆借助弹簧沿水平方向对片剂径向加压，当片剂破碎时，活动横杆的弹簧停止加压。 仪每片主药含量
颗粒混合物中主药的百分含量
器刻度标尺上所指示的压力即为硬度。测3-6片，取平均值。
片重差异：取药片20片，精密称定总重量并求得平均片重后，再分别精密称定各药片的重量，每片重与平均片重相比较，超出重量差异限度的药片不得多于2片，并不得有1片超出重量差异限度一倍。药典规定0.3g或0.3g以上片的重量差异限度±5%。
崩解时限：取药片6片，分别置于崩解仪吊篮的玻璃管中，每管各加1片，吊篮浸入盛有37±1℃水的1000ml烧杯中，开动马达按一定的频率和幅度往复运动(每分钟30－32次)。从片剂置于玻璃管时开始计时，至片剂全部崩解成碎片并全部通过管底筛网止，该时间即为崩解时间，各片均应在15分钟内全部崩解。如有l片不能完全崩解，应另取6片复试，均应符合规定。
脆碎度：本法用于检查非包衣片的脆碎情况及其他物理强度如压碎强度等。取药片若干片，使其总重约为6.5g。用吹风机吹去脱落的粉末，精密称重，置于脆碎度仪的圆筒中，转动100次。取出，同法除去粉末，精密称重，减失重量不得过1%，且不得检出断裂、龟裂及粉碎的片。本试验一般仅作1次。如减失重量超过1%时，应复检2次，3次的平均减失重量不得过1%，不得检出断裂、龟裂及粉碎的片。
将以上实验结果填写乙酰水杨酸片生产工艺卡。
五、实验结果与讨论
外观、硬度、片重差异、崩解时间、脆碎度、结论等。
六、思考题
1、制备乙酰水杨酸片时，处方中为什么加入枸橼酸或酒石酸？
2、乙酰水杨酸片为什么用滑石粉做润滑剂？
七、注意事项
1、乙酰水杨酸在润湿状态下遇铁器易变色，呈淡红色。因此，宜尽量避免铁器，如过筛时宜用尼龙筛网。并宜迅速干燥。
2、在实验室中配制淀粉浆，若用直火时，需不停搅拌，防止焦化而使压片时片面产生黑点。浆的糊化程度以呈乳白色为宜，制粒干燥后，颗粒不易松散。加浆的温度，以温浆为宜．温度太高不利药物稳定，并易使崩解剂淀粉糊化而降低崩解作用，太低不易分散均匀。
3、压片过程中应及时检查片重与崩解时间，以便及时调整。
阿司匹林片(片剂)工艺规程
阿司匹林片工艺规程1.产品名称及剂型 产品名称：阿司匹林片 产品剂型：片剂 2.产品概述 产品名称 阿司匹林片 汉语拼音名：Asipilin Pian 英文名： Aspirin Tablets 结构式：阿司匹林 本品为２－（乙酰氧基）苯甲酸 分子式：C 9H 8 O 4 分子量： 本品含阿司匹林（C 9H 8 O 4 ）应为标示量的%% 产品特点 2.2.1性状本品为白色片 2.2.2规格 0.5g。 2.2.3类别解热镇痛非甾体抗炎药，抗血小板聚集药。 2.2.4用法与用量口服。成人一次1片，若发热或疼痛持续不缓解，可间隔4-一6个小时重复用药一次。24小时内不超过4片。儿童用量请咨询医师或药师。 2.2.5贮藏密封，在干燥处保存。 2.2.6有效期 3年。 3.处方和依据 批投料处方 阿司匹林 60kg 淀粉 5kg 枸橼酸 滑石粉 制成 12万片 依据执行标准：《中国药典》2010年版二部 制法取阿司匹林、淀粉和枸橼酸置高效湿法制粒机中混合均匀，用淀粉浆制粒；干
燥；压片；瓶内包装及外包装，制得。 4. 工艺流程图 物料 工序 检验 入库 中间站
注：虚线框内为十万级洁净区。 5.操作过程及工艺条件 备料 5.1.1领料从库房领取合格原辅料，送入车间称量暂存间。 5.1.2粉碎过筛将以下物料依次粉碎过筛，过筛后再次称量，计算物料平衡，并严 制粒 5.2.1配浆称取纯化水1kg置配浆锅中，加入1kg淀粉，搅拌使均匀，在搅拌下冲入10kg 纯化水加热至糊化，配成10%的淀粉浆作为粘合剂。 5.2.2制粒将60kg阿司匹林粉、4kg淀粉和0.6kg枸橼酸粉投入高速制粒机中，干混4分钟后，加入上述淀粉浆混合5分钟，开机制粒。 5.2.3干燥将上述湿颗粒吸入沸腾制粒机中，将设定好工艺参数（进风温度120±5℃，温度75±5℃，进风温度30±5℃）的冷空气通过初效中高效过滤器进适入后部加热室，经过加热器加热至进风所需温度后进入物料室，在引风拉动下物料呈流化态干燥45分钟至水份为3-4%时，停机出料。 5.2.5整粒将干燥后的颗粒加入快速整粒机中，用16目不锈钢筛网整粒。 总混将整粒后的颗粒转入三维运动混合机中，加入1.25kg滑石粉，混合15分钟。将混合后的颗粒装入无毒塑料袋，称量，附上桶签，转入中间站待验。 压片 5.4.1片重计算阿司匹林颗粒检验合格后，根据颗粒中阿司匹林的含量确定素片的平均片重。 标示量 应压片重= 颗粒主药含量
实验一-乙酰水杨酸的合成
实验一-乙酰水杨酸的合成
实验一、乙酰水杨酸(阿司匹林)的合成、鉴定与含量的测定 一、实验目的 (1) 学习O-酰化（酯化）单元反应的特点和基本知识。 (2) 了解阿司匹林的性质和工业制法，掌握O-酰化制备阿司匹林的实验方法。 (3) 掌握水杨酸酰化反应的原理及实验操作以及乙酰水杨酸的鉴定、提纯及含量测定的方法。 (4)了解紫外光谱法、红外光谱法、核磁共振法在有机合成中的应用，掌握紫外-可见分光光度法定量分析的基本原理和实验技术。 (5) 进一步熟悉基础化学实验的重结晶及熔点测定等基本操作。 二、实验原理 乙酰水杨酸（acetyl Salicylic acid ），通常也称为阿司匹林(aspirin)，是由水杨酸(邻羟基苯甲酸)和乙酸酐合成的。早在18世纪，人们已从柳树皮中提取了水杨酸，并注意到它可以作为止痛、退热和抗炎药，不过对肠胃刺激作用较大。19世纪末，人们成功地合成了乙酰水杨酸，直到目前，阿司匹林仍然是一个广泛的具有解热镇痛作用的药物。水杨酸是一个具有酚羟基和羧基双官能团化合物，能进行两种不同的酯化反应，当与乙酸酐作用时，可以得到乙酰水杨酸（即阿司匹林）；如与过量的甲醇反应，生成水杨酸甲酯，它是第一个作为冬青树的香味成分被发现的，因此通称为冬青油。本实验将进行前一个反应的试验。 反应式: COOH OH +(CH 3CO)2O H SO COOH OCCH 3 +CH 3COOH 在生成乙酰水杨酸的同时，水杨酸分子之间可以发生酯化反应，生成少量的聚合酯: COOH OH n H +C O O O C O O C O O +H 2O 乙酰水杨酸能与NaHCO 3反应生成水溶性钠盐，而副产物聚合酯不能溶于NaHCO 3，这种性质上的差别可用于阿司匹林的纯化。 可能存在于最终产物中的杂质是水杨酸本身，这是由于乙酰化反应不完全或由于产物在分离步骤中发生水解造成的。它可以在各步纯化过程和产物的重结晶过程中被除去，与大多数酚类化合物一样，水杨酸可与FeCl 3，形成深色配（络）合物，而阿司匹林因酚羟基已被酰化，不再与FeCl 3发生颜色反应，因而未作用
实验7 阿司匹林片剂的制备(学生用)
实验七 阿司匹林片剂的制备 一、实验目的 1. 掌握湿法制粒压片的基本工艺。 2. 了解普通片剂质量评价的内容和方法 3. 了解单冲压片机的基本构造、使用方法。 二、实验指导 片剂系指药物与适宜的辅料均匀混合，通过制剂技术压制而成片状的固体制剂。片剂由药物和辅料二部分组成。辅料是指片剂中除主药外一切物质的总称，亦称赋形剂，为非治疗性物质。加入辅料的目的是使药物在制备过程中具有良好的流动性和可压性；有一定的黏结性；遇体液能迅速崩解、溶解、吸收而产生疗效。辅料应为“惰性物质”，性质稳定，不与主药发生反应，无生理活性，不影响主药的含量测定，对药物的溶出和吸收无不良影响。但是，实际上完全惰性的辅料很少，辅料对片剂的性质甚至药效有时可产生很大的影响，因此，要重视辅料的选择。片剂中常用的辅料包括填充剂、润湿剂、黏合剂、崩解剂及润滑剂等。 通常片剂的制备包括制粒压片法和直接压片法二种，前者根据制颗粒方法不同，又可分为湿法制粒压片和干法制粒压片，其中湿法制粒压片较为常用。湿法制粒压片适用于对湿热稳定的药物。其一般工艺流程如下： 润湿剂、粘合剂挥发性成分 粉碎、过筛药物+辅料 混合 润滑剂、外加崩解剂 制软材制湿颗粒 湿粒干燥 整粒 混合压片 包衣 包装 内加崩解剂 三、实验内容及操作 1. 处方（100片量, 0.3g~0.45g/片）
2. 操作 ①将乙酰水杨酸和淀粉过80目筛； ②10%淀粉浆的制备：将0.3g枸橼酸溶解于到20ml蒸馏水中，再加入2g淀粉分散均匀，加 热至约80°C使糊化，冷却至温浆后使用。 ③称取30g乙酰水杨酸的细粉于乳钵中，等量分次加入2g淀粉进行研磨，混合均匀，加入 适量淀粉浆制软材（少量多次加入）； 注意：切忌将20ml淀粉浆一次全部加入。 ④过20目尼龙筛制湿颗粒；（用手将软材握成团状，用手掌压过筛网即得） ⑤将湿颗粒于50~60°C烘箱干燥30min，用20目筛进行整粒； ⑥整粒后颗粒与1.5g滑石粉和1g淀粉混合均匀，以φ8mm冲模进行冲模压片。 操作注意： ①淀粉浆的制备：若用直火时，需不停搅拌，防止焦化而使压片时产生黑点。浆的糊化程度 以呈透明浆状为宜，制粒干燥后，颗粒不易松散。加浆的温度，以温浆为宜，加浆温度过高不利于药物的稳定，并使崩解剂淀粉糊化而降低崩解作用，温度太低不易分散均匀。
阿司匹林的制备流程
阿司匹林（Aspirin）又名乙酰水杨酸（Acetylsalicylic acid），化学名.（/乙酰氧基）苯甲酸，系白色结晶或结晶性粉末，熔点135-140℃，无臭或略带醋酸味，水中微溶，乙醇中易溶，氯仿或乙醚中溶解，遇湿气缓慢水解生成水杨酸，具弱酸性，最稳定ph值2.5。阿司匹林可由水杨酸(邻羟基苯甲酸)与乙酸酐经酰化制得。在生成阿斯匹林的同时,水杨酸分子之间发生缩合反应,生成少量的聚合物。副产物不溶于碳酸氢钠溶液,由此可提纯阿斯匹林。实验过程中,阿斯匹林产量少,并且不易结晶析出,常常须采用摩擦杯壁、加入晶种、浓缩溶液等办法才析出晶体,实验现象成功率低,同时需要较长的处理及静置时间。 阿司匹林的制备 实验室制备阿司匹林 本实验以浓硫酸为催化剂,使水杨酸与乙酸酐发生酰化反应,制取阿斯匹林。由于水杨酸中的羟基和羧基能形成分子内氢键,反应必须加热到150~160℃。不过,加入少量的浓硫酸或浓磷酸过氧酸等来破坏氢键,反应温度也可降到60~80℃,而且副产物也会有所减少。原理如下： 水杨酸在酸性条件下受热,还可发生缩合反应,生成少量聚合物: 酰化反应 在100 mL干燥的园底烧瓶中加入4 g水杨酸、10 mL乙酸酐和10滴浓硫酸,采用搅拌使水杨酸尽量溶解,然后在水浴上加热,水杨酸立即溶解。如不全溶解,则需补加浓硫酸和乙酰酐。保持锥形瓶内温度在70℃左右。安装回流装置水浴加热,控制温度在80~85℃,同时保持低速匀速搅拌, 20 min后停止加热。反应液稍微冷(50℃以下)却缓慢加入15 mL冰水用来水解过量的乙酸酐,冷却至室温,再将反应液倒入50mL冰水的锥形瓶,即有乙酰水杨酸析出,将锥形瓶置于冰水浴中冷却,使结晶完全析出。 产品的提纯 减压过滤:用滤液淋洗锥形瓶,直至所有晶体被收集到布氏漏斗,每次用少量冷水洗涤结晶3次,减压过滤,即得到粗产物。产品重结晶:将粗产物转移至烧杯,在搅拌下加入饱和碳酸氢钠溶液,直至无二氧化碳产生。减压过滤,用少量水冲洗漏斗,除去少量的白色聚合物,合并滤液,倒入预
乙酰水杨酸的制备实验报告
乙酰水杨酸（阿司匹林）的合成实验报告 一、教学要求： 1、通过本实验了解乙酰水杨酸（阿斯匹林）的制备原理和方法。 2、进一步熟悉重结晶、熔点测定、抽滤等基本操作。 3、了解乙酰水杨酸的应用价值。 二、预习内容： 1、重结晶操作 2、抽虑操作 三、实验操作流程： 水杨酸，醋酸酐浓硫酸摇匀70度左右 20m in 冷却 15m in 抽滤 洗涤 粗产物 乙酸乙酯沸石加热 回流 趁热过滤冷却 抽滤 洗涤 干燥 乙酰水杨酸 测熔点 三、实验原理： 乙酰水杨酸即阿斯匹林（aspirin），是19世纪末合成成功的，作为一个有效的解热止痛、治疗感冒的药物，至今仍广泛使用，有关报道表明，人们正在发现它的某些新功能。水杨酸可以止痛，常用于治疗风湿病和关节炎。它是一种具有双官能团的化合物，一个是酚羟基，一个是羧基，羧基和羟基都可以发生酯化，而且还可以形成分子内氢键，阻碍酰化和酯化反应的发生。 阿斯匹林是由水杨酸（邻羟基苯甲酸）与醋酸酐进行酯化反应而得的。水杨酸可由水杨酸甲酯，即冬青油（由冬青树提取而得）水解制得。本实验就是用邻羟基苯甲酸（水杨酸）与乙酸酐反应制备乙酰水杨酸。反应式为： O O H O H +(CH3CO)2O 浓H2SO4 O O H OCOCH3 +CH3COOH 副反应：
O O H O H 2 O H C O O O O H + O H 2O O H OCOCH 3 O O H O H + OCOCH 3 C O O O O H 表1 主要试剂和产品的物理常数 名 称 分子量 m.p.或b.p. 水 醇 醚 水杨酸 138 158(s) 微 易 易 醋酐 102.09 139.35(l) 易 溶 ∞ 乙酰水杨酸 180.17 135(s) 溶、热 溶 微 四、实验步骤： 在50mL 圆底烧瓶中，加入干燥的水杨酸7.0g （0.050mol ）和新蒸的乙酸酐10ml （0.100mol ）(思考题1)，再加10滴浓硫酸，充分摇动（思考题2）。水浴加热，水杨酸全部溶解，保持瓶内温度在70℃左右（思考题3），维持20min ，并经常摇动。稍冷后，在不断搅拌下倒入100ml 冷水中，并用冰水浴冷却15min ，抽滤，冰水洗涤（思考题4），得乙酰水杨酸粗产品。 将粗产品转至250ml 圆底烧瓶中，装好回流装置，向烧瓶内加入100ml 乙酸乙酯和2粒沸石，加热回流，进行热溶解（思考题5）。然后趁热过滤，冷却至室温，抽滤，用少许乙酸乙酯洗涤，干燥，得无色晶体状乙酰水杨酸，称重，计算产率。测熔点（思考题6）。 乙酰水杨酸熔点：136℃。 六、存在的问题与注意事项： 1、 热过滤时，应该避免明火，以防着火。 2、为了检验产品中是否还有水杨酸，利用水杨酸属酚类物质可与三氯化铁发生颜色反应的特点，用几粒结晶加入盛有3mL 水的试管中，加入1～2滴1% FeCl 3溶液，观察有无颜色反应（紫色）。 3、产品乙酰水杨酸易受热分解，因此熔点不明显，它的分解温度为128~135℃。因此重结晶时不宜长时间加热，控制水温，产品采取自然晾干。用毛细管测熔点时宜先将溶液加热至120℃左右，再放入样品管测定。 4、仪器要全部干燥，药品也要实现经干燥处理，醋酐要使用新蒸馏的，收集139~140℃的馏分。 5、本实验中要注意控制好温度（水温90℃） 6、产品用乙醇-水或苯-石油醚（60~90℃）重结晶。
乙酰水杨酸的制备
新乡医学院医用化学实验课教案首页授课教师姓名及职称： 新乡医学院化学教研室年月日
实验乙酰水杨酸的制备 一、实验目的 1．了解酰化反应的基本原理； 2．掌握乙酰水杨酸的合成方法。 二、实验原理 乙酰水杨酸，通常称为阿斯匹林（aspirin），是由水杨酸（邻羟基苯甲酸）和乙酸酐合成的。早在18世纪，人们已从柳树皮中提取了水杨酸，并注意到它可以作为止痛、退热和抗炎药，不过对肠胃刺激较大。19世纪末，人们终于成功地合成了可以替代水杨酸的有效药物——乙酰水杨酸，直到目前，阿斯匹林仍然是一种广泛使用的具有解热止痛作用的治疗感冒的药物。 水杨酸是一个具有酚羟基和羧基双官能团化合物，能进行两种不同的酯化反应。当与乙酸酐作用时，可以得到乙酰水杨酸，即阿斯匹林；如与过量的甲醇反应，生成水杨酸甲酯，它是第一个作为冬青树的香味成分被发现的，因此通称为冬青油。本实验将进行前一个反应的实验。反应方程式为： COOH OH + (CH3CO)2H+ COOH O C CH3 + CH3COOH 在生成乙酰水杨酸的同时，水杨酸分子间会发生缩合反应，生成少量聚合物：COOH OH H+ O C O O C O O C O O + H2O 乙酰水杨酸能与碳酸氢钠反应生成水溶性钠盐，而副产物聚合物不能溶于碳酸氢钠，这种性质上的差别可用于阿斯匹林的纯化。 可能存在于最终产物中的杂质是水杨酸本身，这是由于乙酰化反应不完全或由于产物在分离步骤中发生水解造成的。它可以在各步纯化过程和产物的重结晶过程中被
除去。与大多数酚类化合物一样，水杨酸可以与三氯化铁形成深色络合物；阿斯匹林因酚羟基已被酰化，不再与三氯化铁发生显色反应，因此杂质很容易被检出。 三、试剂 2 g（0.014 mol）水杨酸、5.4 g（5 mL、0.05 mol）乙酸酐、饱和碳酸氢钠水溶液、1%三氯化铁溶液、乙酸乙酯、浓硫酸、浓盐酸 四、实验步骤 在125 mL锥形瓶中加入2 g水杨酸、5 mL乙酸酐和5滴浓硫酸，旋摇锥形瓶使水杨酸全部溶解后，在70~80℃的水浴上加热10~20 min。取出锥形瓶迅速加入50 mL 蒸馏水，将混合物在冷水浴中冷却使固体析出完全，如不出现固体，用玻璃棒搅拌。减压过滤，用滤液反复淋洗锥形瓶，直至所有晶体被收集到布氏漏斗中。每次用少量冷水洗涤结晶几次，继续抽吸，将溶液尽量抽干。粗产物转移至表面皿上，在空气中风干，称重。 将粗产物转移至150 mL烧杯中，在搅拌下加入25 mL饱和碳酸氢钠溶液，加完后继续搅拌几分钟，直至无二氧化碳气泡产生。抽气过滤，副产物聚合物应被滤出，用5~10 mL水冲洗漏斗，合并滤液，倒入预先盛有4~5 mL浓HCl和10 mL水配成溶液的烧杯中，搅拌均匀，即有乙酰水杨酸沉淀析出。将烧杯置于冰浴中冷却，使晶体完全析出。减压过滤，用洁净的玻璃钉挤压滤饼，尽量抽去滤液，再用冷水洗涤2~3次，抽干水分。将结晶移至表面皿上，干燥后约1.5 g，熔点133~135℃。 纯度检验：向盛有5 mL乙醇的试管中加入1~2滴1%三氯化铁溶液，然后取几粒固体加入试管中，观察有无颜色变化，说明了什么。 为了得到更纯的产品，可将上述结晶的一半溶于少量的乙酸乙酯中（约需2~3 mL），溶解时应在水浴上小心的加热。如有不溶物出现，可用预热过的玻璃漏斗趁热过滤。将滤液冷至室温，阿斯匹林晶体析出。如不析出结晶，可在水浴中稍为加热浓缩，并将溶液置于冰水中冷却结晶，抽滤收集产物，干燥后测熔点。 乙酰水杨酸为白色针状晶体，熔点135~136℃。 五、注意事项 析出的固体与母液分离，常用布氏漏斗进行抽气过滤。 为了更好地将晶体与母液分开，最好用清洁的玻璃塞将晶体 在布氏漏斗上挤压，并随同抽气尽量除去母液和结晶体表面
乙酰水杨酸(阿司匹林)的合成
乙酰水杨酸（阿司匹林）的合成 一、教学要求： 1、通过本实验了解乙酰水杨酸（阿斯匹林）的制备原理和方法。 2、进一步熟悉重结晶、熔点测定、抽滤等基本操作。 3、了解乙酰水杨酸的应用价值。 二、预习内容： 1、 重结晶操作 2、抽虑操作 三、实验操作流程： 水杨酸，醋酸酐浓硫酸摇匀70度左右20min 冷却抽滤粗产物 乙酸乙酯加热趁热过滤 冷却洗涤干燥 乙酰水杨酸 三、实验原理： 乙酰水杨酸即阿斯匹林（aspirin ），是19世纪末合成成功的，作为一个有效的解热止痛、治疗感冒的药物，至今仍广泛使用，有关报道表明，人们正在发现它的某些新功能。水杨酸可以止痛，常用于治疗风湿病和关节炎。它是一种具有双官能团的化合物，一个是酚羟基，一个是羧基，羧基和羟基都可以发生酯化，而且还可以形成分子内氢键，阻碍酰化和酯化反应的发生。 阿斯匹林是由水杨酸（邻羟基苯甲酸）与醋酸酐进行酯化反应而得的。水杨酸可由水杨酸甲酯，即冬青油（由冬青树提取而得）水解制得。本实验就是用邻羟基苯甲酸（水杨酸）与乙酸酐反应制备乙酰水杨酸。反应式为： O OH OH + (CH 3CO)2 3 +CH 3COOH 副反应： O OH OH 2 OH C O O O O H +O H 2O OH OCOCH 3 O OH OH + OCOCH 3 C O O O O H 表1 主要试剂和产品的物理常数
四、实验步骤： 在50mL圆底烧瓶中，加入干燥的水杨酸7.0g（0.050mol）和新蒸的乙酸酐10ml（0.100mol）(思考题1)，再加10滴浓硫酸，充分摇动（思考题2）。水浴加热，水杨酸全部溶解，保持瓶内温度在70℃左右（思考题3），维持20min，并经常摇动。稍冷后，在不断搅拌下倒入100ml冷水中，并用冰水浴冷却15min，抽滤，冰水洗涤（思考题4），得乙酰水杨酸粗产品。 将粗产品转至250ml圆底烧瓶中，装好回流装置，向烧瓶内加入100ml乙酸乙酯和2粒沸石，加热回流，进行热溶解（思考题5）。然后趁热过滤，冷却至室温，抽滤，用少许乙酸乙酯洗涤，干燥，得无色晶体状乙酰水杨酸，称重，计算产率。测熔点（思考题6）。 乙酰水杨酸熔点：136℃。 六、存在的问题与注意事项： 1、热过滤时，应该避免明火，以防着火。 2、为了检验产品中是否还有水杨酸，利用水杨酸属酚类物质可与三氯化铁发生颜色反应的特点，用几粒结晶加入盛有3mL 水的试管中，加入1～2滴1% FeCl3溶液，观察有无颜色反应（紫色）。 3、产品乙酰水杨酸易受热分解，因此熔点不明显，它的分解温度为128~135℃。因此重结晶时不宜长时间加热，控制水温，产品采取自然晾干。用毛细管测熔点时宜先将溶液加热至120℃左右，再放入样品管测定。 4、仪器要全部干燥，药品也要实现经干燥处理，醋酐要使用新蒸馏的，收集139~140℃的馏分。 5、本实验中要注意控制好温度（水温90℃） 6、产品用乙醇-水或苯-石油醚（60~90℃）重结晶。 七、深入讨论： 1、乙酰水杨酸的应用价值 阿司匹林英文名称： aspirin 其他名称：乙酰水杨酸，醋柳酸。适应症：阿司匹林是使用最多、使用时间长的解热、镇痛和消炎药物，能抑制体温调节中枢的前列腺素合成酶，使前列腺素（pge1）合成、释放减少，从而恢复体温中枢的正常反应性，使外周血管扩张并排汗，使体温恢复正常。本品尚具抗炎、抗风湿作用，并促进人体内所合成的尿酸的排泄，对抗血小板的聚集。适用于解热，减轻中度疼痛如关节炎、神经痛、肌肉痛、头痛、偏头痛、痛经、牙痛、咽喉痛、感冒及流感症状。 2、乙酰水杨酸其它制备方法 在干燥的锥形瓶中放入称量好的水杨酸(2g 0.045mol)、乙酐(5ml 5.4g 0.053mol)，滴入5滴浓硫酸，轻轻摇荡锥形瓶使溶解，在80~90℃水浴中加热约15min，从水浴中移出锥形瓶，当内容物温热时慢慢滴入3~5mL冰水，此时反应放热，甚至沸腾。反应平稳后，再加入40mL水，用冰水浴冷却，并用玻棒不停搅拌，使结晶完全析出。抽滤，用少量冰水洗涤两次，得阿斯匹林粗产物。 将阿斯匹林的粗产物移至另一锥形瓶中，加入25mL饱和NaHCO3溶液，搅拌，直至无CO2气泡产生，抽滤，用少量水洗涤，将洗涤液与滤液合并，弃去滤渣(为何物?)。 先在烧杯中放大约5mL浓盐酸并加入l0mL水，配好盐酸溶液，再将上述滤液倒入烧杯中，阿斯匹林复沉淀析出，冰水冷却令结晶完全析出，抽滤，冷水洗涤，压干滤饼，干燥。 3、阿斯匹林的鉴定 ①外观及熔点 纯乙酰水杨酸为白色针状或片状晶体，m.p．135~136℃，但由于它受热易分解，因此熔点难测准。 ②各种谱图
乙酰水杨酸的制备2
阿司匹林――乙酰水杨酸的制备与纯化 一、实验目的 1、学习利用酚类的酰化反应制备乙酰水杨酸（acetyl salicylic acid ）的原理和制备方法。 2、掌握重结晶、减压过滤、洗涤、干燥、熔点测定等基本实验操作。 二、实验原理 乙酰水杨酸即阿司匹林，可通过水杨酸与乙酸酐反应制得。 COOH OH +(CH 3CO)2O H 2SO 4 COOH OCOCH 3+CH 3COOH HO n C O O O C O O C O O *m +H 2O (n-1)主反应 副反应 在生成乙酰水杨酸的同时，水杨酸分子之间也可以发生缩合反应，生成少量的聚合物。乙酰水杨酸能与碳酸钠反应生成水溶性盐，而副产物聚合物不溶于碳酸钠溶液，利用这种性质上的差异，可把聚合物从乙酰水杨酸中除去。 粗产品中还有杂质水杨酸，这是由于乙酰化反应不完全或由于在分离步骤中发生水解造成的。它可以在各步纯化过程和产物的重结晶过程中被除去。与大多数酚类化合物一样，水杨酸可与三氯化铁形成深色络合物，而乙酰水杨酸因酚羟基已被酰化，不与三氯化铁显色，因此，产品中残余的水杨酸很容易被检验出来。 三、实验药品及物理常数
四、实验装置图 抽滤装置干燥装置烧杯 布氏漏斗 抽 滤 瓶 反应装置 五、实验流程图 2g水杨酸 5ml乙酐 5d 六、实验步骤 在125ml的锥形瓶中加入2g水杨酸、5ml乙酸酐、5滴浓硫酸，小心旋转锥形瓶使水杨酸全部溶解后，在水浴中加热5－10min，控制水浴温度在85－90℃。取出锥形瓶，边摇边滴加1mL冷水，然后快速加入50mL冷水，立即进入冰浴冷却。若无晶体或出现油状物，可用玻棒摩擦内壁（注意必须在冰水浴中进行）。待晶体完全析出后用布氏漏斗抽滤，用少量冰水分二次洗涤锥形瓶后，再洗涤晶体，抽干。 将粗产品转移到150ml烧杯中，在搅拌下慢慢加入25mL饱和碳酸钠溶液，加完后继续搅拌几分钟，直到无二氧化碳气体产生为止。抽滤，副产物聚合物被滤出，用5－10ml水冲洗漏斗，合并滤液，倒入预先盛有4－5ml浓盐酸和10ml水配成溶液的烧杯中，搅拌均匀，即有乙酰水杨酸沉淀析出。用冰水冷却，使沉淀完全。减压过滤，用冷水洗涤2次，抽干水分。将晶体置于表面皿上，蒸汽浴干燥，得乙酰水杨酸产品。称重，约 1.5g，测熔点133－135℃。 取几粒结晶加入盛有5ml水的试管中，加入1－2滴1%的三氯化铁溶液，观察有无颜色反应。 为了得到更纯的产品，可将上述晶体的一半溶于少量（2－3ml）乙酸乙酯中，溶解时
实验七 阿司匹林片的制备
试验七片剂 第一部分片剂制备与部分质量检查 一实验目的 1.通过阿司匹林片剂制备,掌握湿法制粒压片的工艺过程. 2.了解单冲与11 冲压片机的基本构造,使用和保养. 3.考察压片力及崩解剂等对片剂的硬度或崩解的影响. 4.掌握片剂的质量检查方法. 二实验原理 片剂系指将药物与适宜的辅料通过制剂技术制成的片状制剂.片剂是应用最为广泛的药物剂型之一.片剂的制备方法有制颗粒压片(分为湿法制粒和干法制粒),粉末直接压片和结晶直接压片.其中,湿法制粒压片最为常见,除对湿,热不稳定的药物之外, 多数药物采用湿法制粒压片.其制备要点如下: (1)原料药与辅料应混合均匀.含量小或含有毒剧药物的片剂, 可根据药物的性质用适宜的方法使药物分散均匀. (2)凡具有挥发性或遇热分解的药物, 在制片过程中应避免受热损失. (3)凡具有不适的臭和味,刺激性,易潮解或遇光易变质的药物, 制成片剂后, 糖衣或薄膜衣.对一些遇胃液易破坏或需要在肠内释放的药物, 制成片剂后应包肠溶衣.为减少某些药物的毒副作用, 或为延缓某些药物的作用, 或使某些药物定位释放, 可通过适宜的制剂技术制成控制药物溶出速率的片剂. 1.传统湿法制粒压片的生产工艺流程: 图7-1 传统湿法制粒压片的生产工艺流程 2.制备要点 (1)原料粉碎混合整个流程中各工序都直接影响片剂的质量.制备片剂的药物和辅料在使用前必须经过干燥,粉碎和过筛等处理,方可投料生产.为了保证药物和辅料的混合均匀性以及适宜的溶出速度,药物的结晶须粉碎成细粉,一般要求粉末细度在100目以上. (2)制软材向已混匀的粉料中加入适量的粘合剂或润湿剂,用手工或混合机混合均匀制软材,软材的干湿程度应适宜,除用微机自动控制外,也可凭经验掌握,即以"握之成团,轻压即散"为度. (3)制颗粒软材可通过适宜的筛网制成均匀的颗粒.过筛制得的颗粒一般要求较完整,如果颗粒中含细粉过多,说明粘合剂用量过少,若呈线条状,则说明粘合剂用量过太多.这两种情况制成的颗粒烘干后,往往出现太松或太硬的现象,都不符合压片对颗粒的要求. (4)烘干制好的湿颗粒应尽快干燥,干燥的温度由物料的性质而定,一般为50～60℃,对湿热稳定者,干燥温度可适当提高. (5)整粒湿颗粒干燥后,需过筛整粒以便将粘结成块的颗粒散开,同时加入润滑剂和需外加法加入的崩解剂并与颗粒混匀.整粒用筛的孔径与制粒时所用筛孔相同或略大. (6)颗粒质量检查颗粒质量检查包括颗粒含水量检查与颗粒中主药含量测定两部分. (7)计算片重片重计算主要有以下两种方法: a压片前必须对干颗粒及粉末的混合物进行含量测定,然后根据颗粒所含主药的量计算片重. b按颗粒重量计算片重, 照此公式计算片重,投料时应计入原料的损耗.
乙酰水杨酸的制备
乙酰水杨酸的制备 一、实验目的 1.能运用已学知识查阅相关资料及工具书，熟悉实验原理。 2.能独立设计实验方案(包括实验方法、主要仪器及试剂、主要实验步骤及实验装置图等)。 3．了解乙酰水杨酸制备的反应原理和实验方法。 4．通过乙酰水杨酸制备实验，初步熟悉有机化合物的分离、提纯等方法。 5．巩固称量、溶解、加热、结晶、洗涤、重结晶等基本操作。 二、实验原理 将水杨酸与乙酐作用，通过乙酰化反应，使水杨酸分子中酚羟基上的氢原子被乙酰基取代生成乙酰水杨酸。加入少量浓硫酸作催化剂，其作用是破坏水杨酸分子中羧基与酚羟基间形成的氢键，从而使酰化反应容易完成。 水杨酸分子中含羟基（—OH）、羧基（—COOH），具有双官能团。本实验采用以强酸为硫酸为催化剂，以乙酐为乙酰化试剂，与水杨酸的酚羟基发生酰化作用形成酯。反应如下： M=138.12 M=102.09 M=180.15 M=60.05 反应原理：
副反应： O OH OH 2 OH C O O O O H +O H 2O OH OC OCH 3 O OH OH + OC OCH 3 C O O O O H 乙酰水杨酸能溶于碳酸氢钠水溶液，而副产物不能溶于碳酸氢钠水溶液，这种性质上的差别可用于阿司匹林的纯化。 可能存在于最终产物中的杂质可能是水杨酸本身，这是由于乙酰化反应不完全或由于产物在分离步骤中发上水解造成的。它可以在各步纯化过程中和产物的重结晶过程中被除去。与大多数酚类化合物一样，水杨酸可与三氯化铁形成配合物；阿司匹林因酚羟基已被酰化，不再与三氯化铁发生颜色反应，因此杂质很容易被检出。 本实验用FeCl3检查产品的纯度，此外还可采用测定熔点的方法检测纯度。杂质中有未反应完酚羟基，遇FeCl3呈紫蓝色。如果在产品中加入一定量的FeCl3，无颜色变化，则认为纯度基本达到要求。 三、实验药品与仪器 药品：水杨酸5.00g(0.036mol)，乙酸酐8.64g （8mL ，0.08mol)，饱
阿司匹林片的制备
片剂的制备 一、实验目的和要求 1．通过片剂制备，掌握湿法制粒压片的工艺过程。 2．了解单冲压片机的基本结构，掌握单冲压片机的使用方法和保养。 3．考察压力对片剂的崩解或硬度的影响。 二．基本概念和实验原理 (一)片剂制备流程： 处方拟定——物料的准备与处理一湿法制粒(或干法制粒)及质量检查(制粒、干燥、整粒混合等检查)一压片(必要时包衣)一片剂质量检查一包装。 (二)片剂制备要点： 1．原辅料的处理：制片用原料一般应先经粉碎、过筛、混合操作。乙酰水杨酸有多种晶形，除粒状结晶可直接压片外，针状晶或鳞片状晶均需粉碎成细粉，并与其它成分混合(大量在混合机中，小量于广口器皿或盘中混合)。 含小量毒剧药的片剂，主药与赋形剂混合时必须采用逐级稀释法(递加混合法)混匀。 2．制湿粒：物料混匀后，加入适量粘合剂制成软材(以用手握之可成团块，手指轻压时又能散裂而不成粉状为度)，用手挤压过筛，所得颗粒应无长条、块状物及细粉。大量生产时通过颗粒机滚筒(或括板)的挤压，使软材通过筛孔，制得颗粒。 3．湿粒干燥：应根据药物和辅料的性质选用适宜温度尽快干燥。小量制备时，可用电热烘箱等干燥；大量生产时可用蒸汽烘房等干燥。阿司匹林用淀粉浆制粒，由于乙酰水杨酸在湿热情况下容易分解，故应将其它原辅料(包括其它药物)，用淀粉浆制粒，70℃干燥，干燥后颗粒往往结团粘连，需进行过筛整粒，再与粒状的乙酰水杨酸结晶混匀，最后加入润滑剂等辅料，混匀后即可压片。 (三)单冲压片机的主要构造及压片动作： 单冲压片机的安装与调节：
首先装好下冲头，旋紧模板固定螺丝。旋动片重调节器，使下冲在较低的部位。再将冲模装入模板，旋紧固定螺丝，然后仔细地将模板装在机座上(冲头的尖端锋利部位，易被撞碎而损坏，故在整个装拆过程中都应小心)。调节出片调节器，使下冲头上升到恰与模圈相齐平。再装上冲头并旋紧固定螺丝。转动压力调节器，使上冲处在压力低的部位，缓慢地用手摇转压片机的转轮使上冲头逐渐下降，观察其是否正好在冲模的中心位置。如不在中心位置，应上升冲头(不得将上冲头强硬地冲入冲模模孔，更不应使上下冲相撞)。此外，稍微松动一点模孔固定螺丝，移动位置直到上冲头恰在冲模模孔的中心位置为止，旋紧固定螺丝，装好加料斗的全部装置，并加入颗粒。用手转动转动轮，试压数片(若用手转动转轮感到不易转过时，不应用力硬转，应小心倒转少许，然后旋动压力调节器降低压力)。称其平均片重。调节片重调节器，使压出的片重与应压片重相等。同时调节压力调节器，使压出的片剂有一定的硬度。在上述一切操作均较顺利后，最后开动电动机进行试压，检查片重和崩解时间，达到要求后方可正式压片。 压片机有一定转向，不得向相反方向转动。否则将会损坏机件。 压片机的保养： 压片完毕，用毛刷刷去药粉，用废纱头揩拭机件，使压片机干燥清洁，最后加好润滑油。下次使用前，仍应用手缓缓转动转轮，仔细观察压片机有否故障。当一切顺利、正常后，方可开始使用。若需拆开时，拆下的次序与安装次序恰好相反。 三、实验药品和器材 药品乙酰水杨酸淀粉枸橼酸(或酒石酸) 滑石粉。 器材单冲压片机工业筛(药筛) 小型颗粒机 四、实验内容 （一）阿司匹林片的制备 1．处方每片用量300片用量 乙酰水杨酸0.1000g 30g 淀粉0.0100g 3g 枸橼酸0.0007g 0.2g 10％淀粉浆适量 滑石粉适量 2．制法：
阿司匹林的合成
阿司匹林 阿司匹林的简介 中文名称：阿斯匹林(解热镇痛药)阿司匹林(退热药) 中文俗名：醋柳酸、巴米尔、力爽、塞宁、东青等 英文名称：Aspirin 拉丁名称：Aspirin 化学普通命名法：乙酰水杨酸，acetylsalicylic acid 化学系统命名法：2-(乙酰氧基)苯甲酸 IUPAC命名法：2-ethanoylhydroxybenzoic acid 分子结构式为：C9H8O4 分子相对质量：180.16 用途：1.解热镇痛药，用于发热、疼痛及类风湿关节炎等。 2．是应用最早，最广和最普通解热镇痛药抗风湿药。具有解热、镇痛、抗炎、抗风温和抗血小板聚集等多方面的药理作用，发挥药效迅速，药效肯定，超剂量易于诊断和处理，很少发生过敏反应。常用于感冒发热,头痛、神经痛关节痛、肌肉痛、风湿热、急性内湿性关节炎、类风湿性关节炎及牙痛等。是《国家基本药物目录》列入的品种乙酰水杨酸也是其他药物的中间体。 3．乙酰水杨酸是制备杀鼠剂中间体4-羟基香豆素的原料。 4．杨酸与乙酸。微溶于水，溶于乙醇、乙醚、氯仿，也溶于氢氧化碱溶液或碳酸溶液，同时分解。常用的解热镇痛药。用于解热、镇痛、抗风湿，促进痛风患者尿酸的排泄，抗血小板聚集及胆道蛔虫治疗。 5．用于制造室外及有强光照射的结构件、器械部件，如汽车车身、农机部件、电表和电灯罩、道路标记等。 发展史：在1853年夏尔，弗雷德里克·热拉尔(Gerhardt)就用水杨酸与醋酸合成了乙酰水杨酸，但没能引起人们的重视；1898年德国化学家菲霍夫曼又进行了合成，并为他父亲治疗风湿关节炎，疗效极好；1899年由德莱赛介绍到临床，并取名为阿司匹林(Aspirin)阿司匹林于1898年上市，近年来发现它还具有抗血小板凝聚的作用，于是重新引起了人们极大的兴趣。将阿司匹林及其他水杨酸衍生物与聚乙烯醇、醋酸纤维素等含羟基聚合物进行熔融酯化，使其高分子化，所得产物的抗炎性和解热止痛性比游离的阿司匹林更为长效。以后又陆续制成了以乙酰水杨酸为主药的多种复方制剂，更是受到欢迎。如大家熟悉的复方阿司匹林、复方扑尔敏、扑尔感冒片、小儿退热片等药，都是阿司匹林“家族”中的成员。 阿司匹林的合成 通常阿司匹林用乙酸酐作酰化剂将水杨酸酰化而得，而选用的催化剂不同，对其合成产品的后处理、质量、产率、成本有着重要的影响。其反
(完整版)阿司匹林的合成
阿司匹林的制备 一、实验目的： 1、了解阿司匹林制备的反应原理和实验方法。 2、通过阿司匹林制备实验，初步熟悉有机化合物的分离、提纯等方法。 3、巩固称量、溶解、加热、结晶、洗涤、重结晶等基本操作。 4、了解合成中的副产物以及相应的除杂方法。 5、了解阿司匹林合成中可使用的催化剂 二、实验原理： 阿司匹林的合成原理是在催化剂作用下,以醋酐为酰化剂, 与水杨酸羟基酰化成酯。传统的合成阿司匹林的催化剂为浓硫酸，它存在如下缺点： 1）收率较低（65%~70%）,腐蚀设备,有排酸污染； 2）操作条件要求严格。浓硫酸具有强氧化性, 反应要严格控制其加入速度和搅拌速度, 否则会导致反应物碳化； 3）粗产品干燥时,由于硫酸分离不完全而导致部分产品氧化, 引起产品成色不好；4）产品不能加热干燥, 否则产品中残余的浓硫酸会催化乙酰水杨酸水解成水杨酸。 因而寻找一类新的催化活性高、环保型的催化剂来代替质子酸催化合成乙酰水杨酸必要的，改进后的催化剂大体可分为酸性催化剂、碱性催化剂和其他类型催化剂。 酸性催化剂 酸性催化剂催化合成阿司匹林的机理如下:在酸作用下,乙酸酐中羰基碳原子的正电性增强,使乙酸酐中酰基容易向羟基转移形成酯基, 即完成乙酰水杨酸的合成。催化剂酸性越强, 氢质子流动性越好, 越易于催化酯基的生成, 但在乙酰水杨酸的合成中, 催化剂酸性太强, 也会造成水杨酸分子中羧基与另一水杨酸分子中的酚羟基脱水酯化,生成较多的酯聚合副产物。因此,以浓硫酸为催化剂合成阿司匹林的反应为基础, 人们对酸性化合物替代浓硫酸为催化剂合成阿司匹林进行了大量研究, 取得了可喜成果。酸性催化剂包括路易斯酸、固体酸、有机酸、 酸性无机盐、酸性膨润土等。
阿司匹林片剂粉末直接压片新工艺研究
阿司匹林片剂粉末直接压片新工艺研究 张金平，王鹤尧，刘桦 （首都医科大学附属北京朝阳医院药剂科，北京１０００２０） ［摘要］目的：建立阿司匹林粉末直接压片的新工艺。方法：使用新型的速释直接压片辅料，筛选出可压性和流动陛均好的稀释剂，建立粉末直接压片的新工艺。经影响因素试验、加速试验及室温贮存考察，检测制备的阿司匹林片的性状、溶出度、含量及色谱检查降解产物游离水杨酸。结果；本工艺制备的阿司匹林片稳定性良好，其性状、溶出度、含量及游离水杨酸均符合２０００版药典规定。结论：粉末直接压片新工艺不会引起阿司匹林降解。 ［关键词］阿司匹林；粉末直接压片；阵解 ［中围分类号］Ｒ９４４４［文献标识码】Ｂ［文章缠号】１００３—３７３４（２００３）吡一００４５—０２ Ｓｔｕｄｙｏｎｄｉｒｅｃｔｐｏｗｄｅｒｃｏｍｐｒｅｓｓｉｏｎｏｆａｓｐｉｒｉｎｔａｂｌｅｔ ＺＨＡＮＧＪｉｎ—ｐｉｎｇ，ＷＡＮＧＨｅ—ｙａｏ，ＬＩＵＨｕａ （ＤｅｐａｒｔｍｅｎｔｏｆＰｈａｒｍａｃｙ，ＢｅｉｊｉｎｇＣｈａｏｙａｎｇＨｏｓｐｉｔａｌＡｆｆｉｌｉａｔｅｄｔｏＣａｐｉｔａｌ ＵｎｉｖｅｒｓｉｔｙｏｆＭｅｄｉｃａｌＳｃｉｅｎｃｅｓ，Ｂｅｌｔｉｎｇ１０００２０，Ｃｈｉｎａ） ［Ａｂｓｔｒａｃｔ］Ｏｂｊｅｃｔｉｖｅ：Ｔｏｅｓｔａｂｌｉｓｈａｎｅｗｍｅｔｈｏｄｔｏｍａｋｅａｓｐｉｒｉｎｔａｂｌｅｔｓｂｙｄｉｒｅｃｔｌｙｓｑｕａｓｈｉｎｇａｓｐｉｒｉｎ ａｎｄｅｘｃｉｐｉｅｎｔｓｐｏｗｄｅｒＭｅｔｈｏｄｓ：Ｃｈｏｏｓｅｎｅｗｅｘｃｉｐｉｅｎｔｓｗｈｉｃｈｃａｎｂｅｒａｐｉｄｌｙ—ｒｅｌｅａｓｅｄ，ｄｉｒｅｃｔｌｙｓｑｕａｓｈｅｄａｎｄｈａｖｅｇｏｏｄｆｌｕｉｄｉｔｙ，ｍｉｘｔｈｅｍｗｉｔｈａｓｐｉｒｉｎｐｏｗｄｅｒａｎｄｄｉｒｅｃｔｌｙｓｑｕａｓｈｔｈｅｍｉｘｅｄｐｏｗｄｅｒｔｏｐｒｏｄｕｃｅａｓｐｉｒｉｎｔａｂｌｅｔｓ．Ｕｎｄｅｒｓｔｒｅｓｓｔｅｓｔ，ａｃｃｅｌｅｒａｔｅｄｔｅｓｔ，ｒｏｏｍｔｅｍｐｅｒａｔｕｒｅｅｎｖｉｒｏｎｍｅｎｔ，ｔｈｅｆｏｌ—ｌｏｗｉｎｇａｓｐｉｒｉｎｔａｂｌｅｔｓ’ｐｒｏｐｅｒｔｉｅｓｗｅｒｅａｓｓｅｓｓｅｄ：ａｐｐｅａｒａｎｃｅ，ａｓｐｉｒｉｎ’ｓｃｏｎｔｅｎｔ，ｄｉｓｓｏｌｕｔｉｏｎｓｐｅｅｄａｎｄｓａｌｉｃｙｌｉｃａｃｉｄ’ｓｃｏｎｔｅｎｔＲｅｓｕｌｔａｎｄＣｏｎｃｌｕｓｉｏｎ：Ａｓｐｉｒｉｎｔａｂｌｅｔｓｈａｖｅｇｏｏｄｓｔａｂｉｌｉｔｙ，ｔｈｅｉｒｐｒｏｐｅｒｔｉｅｓａｒｅｃｏｒｒｅｓｐｏｎｄｅｎｔｗｉｔｈｔｈｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆＣｈｉｎｅｓｅＰｈａｒｍｃｏｐｅｉａ２０００．Ｔｈｅｎｅｗｄｉｒｅｃｔｐｏｗｄｅｒｃｏｍｐｒｅｓ，ｓｉｏｎｍｅｔｈｏｄｗｏｕｌｄｎｏｔｃａｕｓｅａｓｐｉｒｉｎｄｅｇｒａｄａｔｉｏｎ 【ＫｅｙｗｏｒｄｓＪａｓｐｉｒｉｎ；ｄｉｒｅｃｔｐｏｗｄｅｒｃｏｍｐｒｅｓｓｉｏｎ；ｄｅｇｒａｄａｔｉｏｎ 阿司匹林是传统的解热镇痛抗炎药，从２０世纪６０年代开始，由于被发现有较好的抗血栓作用而广泛用于防治心脑血管疾病【。＂。在我国，阿司匹林的生产和使用也在逐渐增加，但其制剂普遍存在析出游离水场酸的问题，这可能和湿法制粒工艺有关。 为了避免这一可能的影响因素，我们系统研究了粉末直接压片的新工艺，含量制备的阿司匹林片稳定性良好，水杨酸含量基本控制在１％以内。说明粉末直接压片工艺有可能解决阿司匹林的稳定性问题。 １仪器与原料 ＺＲＳ一６型智能溶出测定仪（天津大学无线电厂）。ＨＰＬＣ系统（ＳＨｌＭＡＤＺＵ）：ＳＣＬ一１０ＡＶＰ系统控制器，ＳＰＤ一１０ＡＶＰ检测器，ＬＣ一１０ＡＴＶＰ泵．ＣＬＡＳＳ—ＶＰＬＣ工作站，色谱柱：ｖＰ—ＯＤＳ（５／ｘｍ，４．６ｒａｍ×２５０ｒａｍ，ＳＨＩＭＡＤｚＵ）。ＤＰ型单冲压片机（宝鸡化工机械厂）。ＵＶ２４０１紫外分光光度计（ＳＨＩＭＡＤＺＵ）。微晶纤维素（ＡｖｉｅｅｌｐＨｌ０２，日本旭化成株式会社），乳糖（内蒙古海拉尔乳品厂），阿司匹林原料（山东新华制药厂），阿司匹林对照品，甘露醇（山东新华制药厂），甜菊苷（北京燕京制药厂）。 ２制备工艺 ２１处方组成处方组分（每１０００片用量／ｇ）：阿司匹林（６０目）８１，微晶纤维素（ＡｖｉｅｅｌｐＨｌ０２）２００．乳糖（６０目）１４１，甘露醇７５，甜菊苷３。 ２．２制备工艺采用粉末直接压片工艺。先将乳糖过６０目筛，与微晶纤维素过筛混合３遍，使之均匀，再将阿司匹林过６０目筛，与混和辅料按照等体积法混和均匀。将最终混合物在压片机上压片．采用椭圆形异型冲头，调节片重使之约每片５００ｍ鳓调
阿司匹林的制备方案
阿司匹林的制备
阿司匹林的制备 默认分类2009-05-0410:25:27阅读517评论0字号：大中小订阅 壹、目的要求 1、熟悉酚羟基酰化反应的原理，掌握阿司匹林的制备方法。 2、掌握抽滤装置的安装和操作。 3、学会利用重结晶纯化固体有机物的操作技术。 二、实验原理 阿司匹林学名为乙酰水杨酸，是白色晶体，易溶于乙醇、氯仿和乙醚，微溶于水。因具有解热、镇痛和消炎作用，可用于治疗伤风、感冒、头痛、发烧、神经痛、关节痛及风湿病等，也用于预防心脑血管疾病。常用退热镇痛药APC中A即为阿司匹林。实验室通常采用水杨酸和乙酸酐于浓硫酸的催化下发生酰基化反 应来制取。反应式如下： 生成的阿司匹林粗品，用35％的乙醇溶液进行重结晶将其纯化。 三、仪器和药品 锥形瓶(100mL)、量筒（10mL，25mL）、温度计（100℃）、烧杯（200mL，100mL）、吸滤瓶、布 氏漏斗、水泵、水浴锅、电炉 水杨酸、乙酸酐、硫酸（98％）、乙醇水溶液（35％） 四、实验步骤 1、酰化 于干燥的锥形瓶（若制备阿司匹林的量较大，可采用带电动搅拌器的回流装置，三颈瓶中口安装电动搅拌器，壹侧口安装球形冷凝管，另壹侧口安装温度计）中加入4.3g水杨酸和6mL乙酸酐，再滴入7滴浓硫酸（水杨酸分子内存于氢键，阻碍酚羟基的酰基化反应。反应需加热至150～160℃才能进行。若加入少量浓硫酸，可破坏水杨酸分子内氢键，使反应温度降低到80℃左右，从而减少副产物的生成），立即配上带
有100℃温度计的塞子（温度计插入物料之中）。混匀后置于水浴中加热，于充分振摇下缓慢升温至75℃。保持此温度反应15min，期间仍不断振摇。最后提高反应温度至80℃，再反应5min，使反应进行完全。 2、结晶抽滤 稍冷后拆下温度计。于充分搅拌下将反应液倒入盛有100mL水的烧杯中，然后冰水冷却，待结晶完全析出后，进行抽滤。用少量冷水洗涤滤饼俩次，压紧抽干后转移到100mL烧杯中。 3、重结晶 于盛有粗产品的烧杯中加入25mL35％乙醇，置于45~50℃水浴中加热，使其迅速溶解（溶解时，加热时间不宜太长，温度不宜过高，否则阿司匹林发生水解）。若产品不能完全溶解，可酌情补加35％的乙醇溶液。然后静置到室温，冰水冷却，待结晶完全析出后，进行抽滤。用少量冷水洗涤滤饼俩次，压紧抽干。 将结晶转移至表面皿中，自然晾干后称量，计算产率。 五、注意事项 1、酰化反应时，要用手压住瓶塞，以防反应蒸气冲出。且不断振摇，确保反应进行完全。 2、控制好酰化反应温度，否则将增加副产物的生成。 3、将反应液转移到水中时，要充分搅拌，将大的固体颗粒搅碎，以防重结晶时不易溶解。 4、乙酸酐具有强烈刺激性，要于通风橱内取用，且注意不要粘于皮肤上。 实验八阿司匹林的制备 【目的要求】 ⑴熟悉酚羟基酰化反应的原理，掌握阿司匹林的制备方法； ⑵掌握抽滤装置的安装和操作； ⑶学会利用重结晶纯化固体有机物的操作技术。
阿司匹林的制备
一、实验目的和要求 1．了解阿司匹林的合成原理和操作方法。 2．掌握重结晶操作方法。 二、基本概念和实验原理 阿司匹林有退热止痛作用。纯品为白色针状或片状晶体，溶解于37℃水中，口服后在肠内开始分解为水杨酸。 阿司匹林学名为乙酰水杨酸，由水杨酸和乙酸酐在酸催化下酰基化反应制得。 在反应过程中会形成聚合物，利用阿司匹林和碳酸氢钠反应形成水溶性的钠盐，可与聚合物分离。 通过过滤将聚合物除去，加酸酸化得到阿司匹林，再重结晶纯化。 水杨酸含有酚基，能与稀三氯化铁溶液反应，产生深紫色的溶液。纯净的阿司匹林不会产生紫色。所以通过对未反应的水杨酸的点滴试验，很容易检测产物的纯度。 产品可通过熔点，红外，核磁共振和液相色谱等鉴定。 本实验以水杨酸和乙酸酐为原料，在磷酸催化下酰基化反应制得乙酰水杨酸，通过溶解，过滤，结晶，重结晶等纯化得到阿司匹林产品。 三、仪器和材料 仪器：恒温水浴槽，搅拌器，温度计，冷凝管，三口瓶，烧杯，量筒，天平，砂芯漏斗，过滤瓶。 材料：水杨酸，乙酸酐，浓磷酸，饱和碳酸氢钠溶液，18%盐酸溶液，无水乙醇。 四、实验内容 实验装置图如下： CO O H O H +CH 3C O O C O CH 3CO O H O C O CH 3+ CH 3COOH 浓硫酸或磷酸
实验步骤 1.开启水浴恒温槽的电源，使水浴温度控制在60℃。 2.在三口瓶中加入5g水杨酸，14ml（15g）乙酸酐，1.8ml浓磷酸，按图的实验装置安装好。 3.在60℃的水浴中，搅拌，反应15min，取出，冷却至室温，在瓶中加入70ml水，继续搅拌5min， 再放在冷水浴中静置5—10min，加入冰块，在冰水浴中静置10—20min，充分冷却，直至结晶完全，真空抽滤，用少量冰水洗涤二次。 4.将晶体放在250ml烧杯中，并加入70ml饱和碳酸氢钠溶液，搅拌到无二氧化碳放出为止。真空抽 滤除去聚合物固体。 5.将滤液放在250ml烧杯中，边搅拌边慢慢滴入18%盐酸溶液，直至PH值1.5.烧杯放入冰水浴中冷 却，直至结晶完全。真空抽滤，用少量冰水洗涤二次，得粗产品。 6.粗产品放入150ml烧杯中，加入20ml无水乙醇，搅拌，缓慢加热，直至晶体溶解，再加入40ml水， 在室温中静置，再放入冰水浴中冷却，直至结晶完全。真空抽滤，用少量无水乙醇-水（1:2，v/v）溶液洗涤，烘干，得产品。称量，计算产率。 五、实验数据记录与处理 对产品进行称重，为2.663g，根据方程式：
