贵州省2018年中考物理基础过教材第十五章电功率第二节测量小灯泡的电功率复习真题面对面_130
中考物理总复习课件 第15讲 电功、电功率
端．
(4)(2022·无锡)接通电源，闭合开关后，无论怎样移动滑片，小灯泡均
不发光，电流表指针不偏转，电压表指针有明显偏转，说明电压表与电
源之间的电路连接是串串联联．若电路中只有一处故障，则可能是小小灯灯泡断
路路.
泡断
(5)排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为 1 V， 此时应将变阻器的滑片向左左(选填“左”或“右”)滑动，直到电压表的 示数为 2.5 V 时为止，此时电流表的示数如图乙所示，则电流值为 00..2244A， 小灯泡的额定功率为 00..66W.
2．若题目中给出了用电器的额定功率、额定电压，我们可以根据欧姆定
律、电功率公式求相关物理量．
(1)求额定电流：由 P 额＝U 额 I 额⇒I 额＝PU额额
(2)求电阻：由
PI＝＝UURI⇒RR＝＝UPPI2额额额2额
(3)求实际功率：利用 R 不变(不考虑温度对电阻的影响) P 实＝UR实2 或 P 实＝I2实R 或 P 实＝(UU实额)2P 额
0
考点 2：电功和电功率
1．电功和电功率
类型
电功
电功率
电流做功是电能转化为其他 电功率等于□10电电功与□11时时间之
定义 形式能的过程，有多少电能发 比，是表示电流功□12做做功功快快慢间的物 生了转化，就说电流做了多少 理量．用符号 P 表慢示 功．用符号 W 表示
国际单位：瓦特(W)；
国际单位：焦耳(J)；
★(2022·九龙坡区三模)如图所示的电路中，L1标有“6 V 3 W”， L2标有“3 V 3 W”，闭合开关后，两灯均发光，此时两电压表示数之比 U1∶U2＝55∶∶1，1若将两灯并联后接入 3 V 电路中，则两灯的实际功率之比 P1∶P2＝11∶∶4.4(不计温度对灯丝电阻的影响)
中考物理总复习课件 教材系统复习 第15讲 电功、电功率
★(2022·酒泉肃州区模拟)如图所示的电路中，电源电压保持不变， 电阻 R1 为 30 Ω，现把滑动变阻器的滑片移动到最左端．开关 S1 闭合、 S2 断开时，电流表的示数为 0.2 A．则：
(1)电源电压为 66 V.
(2)保持滑动变阻器的滑片不动，两个开关都闭合，电流表的示数为 0.6 A．电路正常工作 1 min，R2消耗的电能为 114444J. (3)当闭合 S1、断开 S2，滑动变阻器滑片移到最右端时，电流表的示数为 0.12 A，滑动变阻器消耗的电功率为 00..28288W.
(4)(2022·无锡)接通电源，闭合开关后，无论怎样移动滑片，小灯泡均
不发光，电流表指针不偏转，电压表指针有明显偏转，说明电压表与电
源之间的电路连接是串串联联．若电路中只有一处故障，则可能是小小灯灯泡泡断
路路.
断
(5)排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为 1 V，
此时应将变阻器的滑片向左左(选填“左”或“右”)滑动，直到电压表的
8
实验：测量小灯泡的电功率
1.滑动变阻器的主要作用：
实验装置： (1)保护电路；
(2)改变小灯泡两端的电压．
2．多次测量的目的：比较小灯泡在不同电压下的实际功率.
实验结论：不同电压下，小灯泡的功率不不同同，实际电压越
大，小灯泡的功率越大大；小灯泡的亮度由小灯泡的实实际际功
率率决定，实际功率越大，小灯泡越亮亮.
图示
相关 达式
表
I
额＝I0＝UR00
U 额＝U0＝I 额 R0
小刚在实验室利用图甲所示的实验装置测量额定电压为 2.5 V 小灯泡 的额定功率(电源电压恒定)．实验步骤如下：
(1)该实验的原理为 PP＝＝UIU.I (2)某同学连接成了如图甲所示的电路，该电路中存在一处连接错误，只 要改接一根导线就可以使电路连接正确，请把接错的那一根导线找出来 画上“×”，再用笔画线代替导线画出正确的连接．(如图所示) (3)开关闭合前，应将滑片移到变阻器的最最右右(选填“最左”或“最右”) 端．
2023年中考物理复习《测量小灯泡的电功率(常考点)》

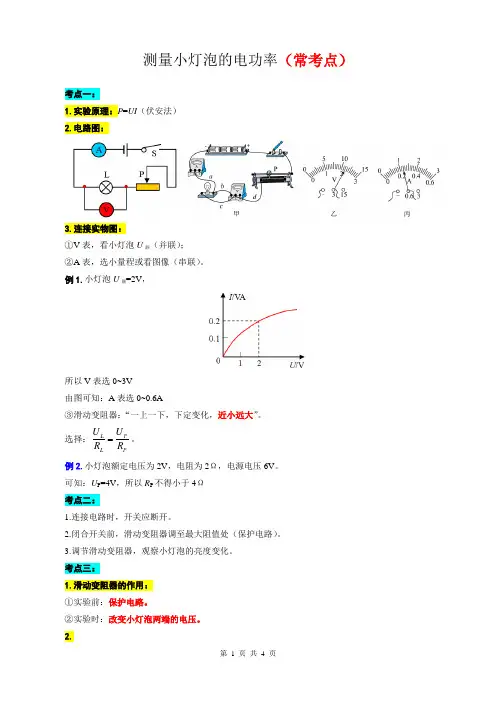

测量小灯泡的电功率（常考点） 考点一： 1.实验原理：P =UI （伏安法）2.电路图：3.连接实物图：①V 表，看小灯泡U 额（并联）；②A 表，选小量程或看图像（串联）。
例1.小灯泡U 额=2V ，所以V 表选0~3V由图可知：A 表选0~0.6A③滑动变阻器：“一上一下，下定变化，近小远大”。
选择：L PL PU U R R 。
例2.小灯泡额定电压为2V ，电阻为2Ω，电源电压6V 。
可知：U P =4V ，所以R P 不得小于4Ω考点二：1.连接电路时，开关应断开。
2.闭合开关前，滑动变阻器调至最大阻值处（保护电路）。
3.调节滑动变阻器，观察小灯泡的亮度变化。
考点三：1.滑动变阻器的作用：①实验前：保护电路。
②实验时：改变小灯泡两端的电压。
2.考点四：电路故障 1.A 定短断，AV 一致对外 例3.A 有，则一定短路，若V 也有，则以外短路；A 无，则一定断路，若V 也无，则V 以外断路。
2.滑动变阻器 同上 或 同下 ：常出现关键“无论怎样滑动P ”。
灯很亮 暗或不亮例4.小灯泡不发光：可能实际功率太小。
考点五：1.多次测量的目的：探究小灯泡亮度与实际功率的关系，寻找普遍规律。
注意：不需要求平均值，没有意义。
2.U -I 图像非直线的原因：灯丝电阻随温度升高而增大。
3.对应关系：电压电功率 工作情况（小灯泡） U 实=U 额U 实=U 额 正常 U 实<U 额U 实<U 额 不正常（暗） U 实>U 额 U 实>U 额 不正常（亮，容易烧坏）考点六：特殊方法测小灯泡额定功率（U 额已知）原理：P 额=U 额I 额思路：想办法把I 额代换出来（R 0已知）1.双伏法①调节R P ，使V 1=U 额（小灯泡额定电压）；②读出此时V 2为U 2；③利用R 0求电流，串联I L =I R0=20U R ； V 表要变大 ⟹ R P 往小调④20=U P U R 额额。
2018年中考物理基础过关复习集训第十八章电功率第2节测量小灯泡的电功率练习册2

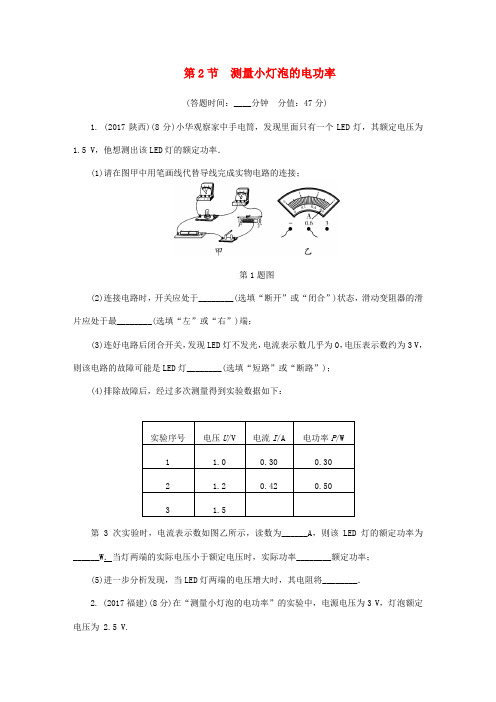

第2节测量小灯泡的电功率(答题时间：____分钟分值：47分)1. (2017陕西)(8分)小华观察家中手电筒，发现里面只有一个LED灯，其额定电压为1.5 V，他想测出该LED灯的额定功率．(1)请在图甲中用笔画线代替导线完成实物电路的连接；第1题图(2)连接电路时，开关应处于________(选填“断开”或“闭合”)状态，滑动变阻器的滑片应处于最________(选填“左”或“右”)端；(3)连好电路后闭合开关，发现LED灯不发光，电流表示数几乎为0，电压表示数约为3 V，则该电路的故障可能是LED灯________(选填“短路”或“断路”)；(4)排除故障后，经过多次测量得到实验数据如下：第3次实验时，电流表示数如图乙所示，读数为______A，则该LED灯的额定功率为______W．当灯两端的实际电压小于额定电压时，实际功率________额定功率；(5)进一步分析发现，当LED灯两端的电压增大时，其电阻将________．2. (2017福建)(8分)在“测量小灯泡的电功率”的实验中，电源电压为3 V，灯泡额定电压为 2.5 V.(1)请根据图甲，将图乙所示的实物电路用笔画线连接完整；(2)在连接电路时，开关应________，滑动变阻器的滑片P应置于________(选填“A”或“B”)端；(3)移动滑片P，当电压表的示数为 1.5 V时，电流表的示数如图丙所示，其示数为________A，小灯泡此时的电功率为________W．要测量小灯泡的额定功率，需将滑片P向________(选填“A”或“B”)端移动，直到电压表的示数为2.5 V；(4)实验中，小灯泡突然熄灭，电流表示数为零，电压表示数变大，电路中的故障可能是____________________．第2题图3. (2017黔东南)(7分)在测定“小灯泡电功率”的实验中，电源电压为4.5 V，小灯泡额定电压为 2.5 V、电阻约为10 Ω.第3题图(1)连接电路时开关应________；(2)请你用笔画线代替导线，将图甲中的实物电路连接完整，要求滑动变阻器的滑片P 向右移动时灯泡变暗；(3)闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是________________________；(4)电路故障排除后，闭合开关，移动滑动变阻器的滑片P到某一位置时，电压表示数如图乙所示，为________V，若想测量小灯泡的额定功率，应将图甲中的滑片P向________(选填“A”或“B”)端移动，使电压表的示数为 2.5 V；(5)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出的小灯泡的额定功率是______W．请认真观察图丙，你还有什么发现？________________________．(写出其中一条)4. (2017绥化)(6分)小明同学手里有一个标有“3.8 V”字样的小灯泡，他想知道小灯泡正常工作时的电功率，于是在学校实验室借来一些实验器材，连接了如图甲所示的实验电路，电源电压恒定不变．第4题图(1)在图中找出连接错误的一根导线并在该导线上画“，用笔画线代替导线将电路连接正确；(所画的导线要用实线，不可用虚线)(2)该实验的原理是________；(3)连接电路时，开关应该________；(4)闭合开关，移动滑动变阻器的滑片，他发现小灯泡始终不亮，电流表有示数，电压表无示数．则故障原因可能是______________；(5)在实验时，电压表出现了故障不能使用．小明向老师借了一只定值电阻R0(R0阻值已知)，设计了如图乙所示的电路，继续测量额定电压为U额的小灯泡的额定功率．测量时，应先闭合开关S和S1，调节滑动变阻器，当电流表的示数为________时，小灯泡正常发光；接着将S1断开，S2闭合，读出电流表的示数为I，则小灯泡的额定功率P额＝________(用I、UR0表示)．额和5. 缺电流表(2017铁岭)(12分)小红在“测量小灯泡的电功率”的实验中，选择了额定电压为2.5 V的小灯泡，电源电压保持6 V不变，滑动变阻器规格为“40 Ω 1 A”，连接电路如图甲所示．(1)小红所连接电路存在一处错误，请你在错误的导线上画“，用笔画线代替导线，画出正确的连线；(2)正确连接电路后闭合开关，发现电流表有示数，电压表无示数，则电路中存在的故障可能是____________(选填“小灯泡”或“电压表”)断路；(3)排除故障后，闭合开关，移动滑片，当电压表示数为2 V时，电流表的示数如图乙所示，此时电流表的示数为________A，小灯泡的功率为________W；(4)若使小灯泡正常发光，应将滑片向______(选填“左”或“右”)移动至电压表示数为______V；(5)小红想要继续探究“电流与电阻的关系”，只将小灯泡换成阻值不同的定值电阻，实验时控制定值电阻两端的电压保持2 V不变，则更换的定值电阻的阻值不能大于________Ω；(6)老师又拿来一个额定电流为I额的小灯泡，来测量小灯泡的额定功率．设计了如图丙所示电路，电源电压未知、电阻的阻值为R0.请你将实验步骤补充完整．①只闭合开关________(选填“S1”或“S2”)，将滑动变阻器的滑片移至最左端，读出电压表的示数为U1；②只闭合开关________(选填“S1”或“S2”)，再次调节滑片，直至电压表的示数为________，此时小灯泡正常发光，电压表的示数为U2；③小灯泡额定功率的表达式是P额＝________．第5题图6. 缺电表(2017安顺)(6分)小芳到实验室做“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“2.5 V”的小灯泡、电源、滑动变阻器、开关、两个电压表(没有电流表)、阻值为10 Ω的定值电阻R0、导线若干．她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图．(1)请你将图甲中电路图补充完整；(2)闭合开关前，应将滑动变阻器调至阻值______的位置；(3)闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表的示数为______V，此时电压表的示数如图乙所示，是______V；(4)小灯泡的额定功率为________W；(5)她还进一步设计出了只有电流表没有电压表解决这个问题的方法，其电路如图丙所示，R0＝10 Ω，并认为关键的一步是必须调节滑动变阻器，使电流表的示数为________A 时，再读出电流表的示数，才能计算出小灯泡的额定功率．第6题图答 案1. (每空1分，作图1分，共8分)(1)如答图所示 (2)断开 左 (3)断路 (4)0.58 0.87 小于 (5)减小(或变小)第1题答图【解析】(1)电压表要和LED 灯并联，并注意电流正进负出．由题可知，LED 灯的额定电压是1.5 V ，小于3 V ，所以电压表应该选择0～3 V 的量程，故LED 灯的正极接线柱要和电压表的“3”接线柱相连，具体如答图所示；(2)为了电路元件的安全，连接电路时，开关要断开，在闭合开关前，要把滑动变阻器的滑片滑至阻值最大处．图中滑动变阻器下面的接线柱是右端的接线柱，所以滑片要滑到最左端；(3)LED 灯不发光、电流表示数几乎为0，可以初步判断是电路中某处发生断路，而电压表示数约为电源电压，可以进一步确定是和电压表并联的部分发生了断路，所以故障可能是LED 灯发生了断路；(4)因为电流表使用的是0～0.6 A 的量程，每大格是0.2 A 、每小格是0.02 A ，读数是0.4 A ＋0.02 A×9＝0.58 A ；因为第3次实验时，LED 灯的电压是其额定电压，这时通过它的电流是0.58 A ，所以其额定电功率是P ＝UI ＝1.5 V ×0.58 A ＝0.87 W ；当LED 灯两端的实际电压小于额定电压时，通过LED 灯的电流也小于其正常工作时的电流，根据P ＝UI 可得，当实际电压小于额定电压时，实际功率也小于额定功率；(5)根据R ＝UI可得，当LED 两端电压分别1.0 V 、1.2 V 和1.5 V 时，其电阻分别是 1.0 V 0.30 A ≈3.33 Ω、 1.2 V 0.42 A ≈2.86 Ω、 1.5 V 0.58 A≈2.59 Ω，所以当LED 灯两端电压增大时，其电阻将减小．2. (每图2分，其余每空1分，共8分)(1)如答图所示 (2)断开 B (3)0.24 0.36A(4)小灯泡处断路(开路)第2题答图【解析】(1)因为灯泡的额定电压2.5 V，所以电压表量程选0～3 V，电流从正极流进负极流出，具体连接如答图所示；(2)连接电路的过程中，为了电路中元件的安全，开关应该处于断开状态；闭合开关前，需将调节滑动变阻器的滑片调到阻值最大位置处，即B端；(3)因为电流表选的量程是0～0.6 A，分度值是0.02 A，电流表读数为 0.24 A，灯泡此时电功率为P＝UI＝1.5 V×0.24 A＝0.36 W；根据已知条件，电压表示数为1.5 V，说明小灯泡两端的分压太小，应减小滑动变阻器两端的分压，所以应向滑动变阻器A端移动滑片，使灯泡两端的电压为额定电压2.5 V；(4)实验中，小灯泡突然熄灭，电流表示数为零，说明电路处于断路(开路)状态，电压表示数变大，说明电压表的正负接线柱与电源正负极之间是连通的，所以电路中的故障可能是与电压表并联的小灯泡处断路(开路)．3. (每空/图1分，共7分)(1)断开(2)如答图所示(3)小灯泡断路(4)2.2 A (5)0.5 灯丝电阻随小灯泡两端电压的增大而增大第3题答图【解析】(1)在连接电路过程中，为了防止因电路故障等原因而损坏电路元件，所以连接电路过程中开关应断开；(2)题中要求滑动变阻器滑片向右移动时小灯泡变暗，即电路中电流变小，所以要求滑动变阻器滑片向右移动时阻值变大，故下接线柱应该选接A 端接线柱；(3)根据题中提供的信息可以判断电路故障为小灯泡断路；(4)根据图乙可知，电压表连接的是0～3 V 量程，分度值为0.1 V ，所以电压表示数为2.2 V ；为了测量小灯泡的额定功率，需要让电压表示数为 2.5 V ，所以需要滑动变阻器分得的电压减小，即滑动变阻器的阻值要减小，故需要将滑动变阻器的滑片向A 端移动；(5)根据图像可知，当小灯泡两端电压为2.5 V 时，电流表示数为0.2 A ，所以可以计算出小灯泡的额定功率为P ＝UI ＝2.5 V×0.2 A＝0.5 W ．从图像可以看出，随着小灯泡两端电压的增大，灯丝的电阻也随之增大．4. (每空/图1分，共6分)(1)如答图所示 (2)P ＝UI (3)断开 (4)小灯泡(或电压表)短路 (5)U 额R 0 (I －U 额R 0)U 额第4题答图【解析】(1)在实物图连接判断的过程中，要注意判断滑动变阻器的连接、电流表及电压表的连接、量程的选择等，由于小灯泡的额定电压为3.8 V ，因此电压表的量程应为0～15 V ，故电压表的量程选错，具体如答图所示；(2)测量电功率实验原理是P ＝UI ，用电压表测量电压、电流表测量电流，最后求得电功率；(3)连接电路时，为了保护电路，开关应该断开，当检查无误后再闭合开关；(4)闭合开关后，移动滑片，小灯泡不亮，电流表有示数，说明电路中有短路的可能，电压表无示数说明电压表测量的部分可能发生短路，即可能小灯泡(电压表)短路；(5)只有电流表的情况测量电功率，这是利用“安欧法”，如图所示，先闭合开关S 和S 1，灯L 与电阻R 0并联，电压相等，电流表测量电阻R 0的电流，调节滑片，使电流表示数为U 额R 0时，此时灯L 和电阻R 0两端电压均为U 额，小灯泡正常发光．然后将S 1断开，S 2闭合，此时它们仍并联，小灯泡正常发光，只是电流表测量干路电流为I ，则通过小灯泡的电流为I － U 额R 0，根据P ＝UI 可求小灯泡的额定电功率P 额＝⎝ ⎛⎭⎪⎫I －U 额R 0U 额． 5. (每图2分，其余每空1分，共12分)(1)如答图所示 (2)电压表 (3)0.2 0.4(4)左 2.5 (5)20 (6)①S 1②S 2 U 1－I 额R 0 ③(U 1－U 2)I 额第5题答图【解析】(1)错误之处是小灯泡被短路，且电压表测不出小灯泡两端的电压，错误接线及改正如答图所示；(2)正确连接电路后，闭合开关，若发现电流表有示数，电压表无示数，则电路中电压表断路；(3)由图乙可知，电流表所选量程为0～0.6 A ，每小格0.02 A ，则电流表示数为0.2 A ，小灯泡的功率为P ＝UI ＝2 V×0.2 A＝0.4 W ；(4)因为小灯泡正常发光时的电压为2.5 V ，而此时小灯泡两端的实际电压为2 V ，应增大小灯泡两端的电压，由于串联电路具有分压作用，应使滑动变阻器分得的电压减小，应减小滑动变阻器接入电路中的阻值，所以滑片应向左端移动，直到电压表示数为2.5 V 时为止；(5)电源电压为6 V ，电阻两端电压为2 V ，滑动变阻器分压为4 V ，是定值电阻两端电压的两倍，根据分压原理可知，滑动变阻器接入电路的阻值为定值电阻阻值的两倍，滑动变阻器最大阻值为40 Ω，因此定值电阻最大阻值为20 Ω；(6)①闭合开关S 1，将滑动变阻器的滑片移至最左端，读出电压表的示数为U 1；②只闭合S 2，再次调节滑片，直到电压表的示数为U 1－I 额R 0，读出此时电压表的示数为U 2；③小灯泡两端的电压为U 1－U 2，额定电流为I 额，小灯泡额定功率的表达式为P 额＝(U 1－U 2)I 额．6. (每图/空1分，共6分)(1)如答图所示 (2)最大 (3)2.5 2.4 (4)0.6 (5)0.25第6题答图【解析】(1)根据实验原理R ＝U I可知，在没有电流表的情况下，利用电压表和定值电阻代替电流表的作用，采用分压电路，电压表并联在定值电阻两端，电路如答图所示；(2)闭合开关前滑动变阻器滑片滑到阻值最大处；(3)因为小灯泡的额定电压为2.5 V ，闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表的示数为U L ＝2.5 V ，电压表量程为0～3 V ，分度值为 0.1 V ，此时电压表的示数为U 2＝2.4 V ，此时电路中的电流为I ＝I L ＝I 0＝U 2R 0＝2.4 V 10 Ω＝0.24 A ；(4)小灯泡的额定功率为P L ＝U L I L ＝2.5 V ×0.24 A ＝0.6 W ；(5)要测量小灯泡的额定功率，小灯泡两端的电压为额定电压，根据并联电压相等，则定值电阻两端电压等于2.5 V ，又知R 0＝10 Ω， 故电流表的示数为I 2＝U R 0＝2.5 V 10 Ω＝0.25 A.。
(中考)物理《测量小灯泡的电功率》专项模拟练习(含答案) (582)
人教版初中物理九年级物理第十八章《测量小灯泡的电功率》练习题学校：__________ 考号：__________题号一二总分得分评卷人得分一、填空题1．在测定小灯泡的电阻和额定功率的实验中，有器材：电阻约为10Ω的小灯泡一只，量程为3V的电压表一个，开关一个，滑动变阻器一个，电源电压3V，导线若干。
另可供选择的电流表有：A．量程为100mA的电流表B．量程为0.6A的电流表C．量程为3A的电流表。
⑴在测定小灯泡的额定功率实验前应先记录小灯泡的 (选填“额定电压”、“电阻”或“额定功率”）。
⑵为保证测量比较准确，电流表应选。
⑶实验的电路图如图a所示，图中甲是。
连接电路时，开关应。
⑷根据电路图连接好实物后，闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变，出现故障的原因可能是。
⑸故障排除后，开始进行实验，根据测出的数据，画出了电流、电压的关系图像（如图b），由此可判断小灯泡灯丝的电阻随电压的增大而，原因是。
评卷人得分二、实验探究2．下面的图表是从某台电热饮水机的说明书上收集到的信息。
经分析得知，电热饮水机有加热和保温两种工作状态。
当S闭合时、S0断开时，饮水机处于保温状态，当S、S0同时闭合时，饮水机处于加热状态。
求：(1)、电热饮水机在保温状态下正常工作时的电流（计算结果保留两位小数）。
(2)、电热饮水机保温2小时消耗的电能。
(3)、电阻R1的阻值。
热水箱容量2L额定电压220V加热时的功率400W保温时的功率40W3．小华同学做测量“小灯泡的功率”的实验，所用小灯泡的额定电压是3.8V。
⑴如图所示是他实验的电路，但电路连接不完整，请你用笔画线代替导线帮他完成电路的连接。
⑵将连接好的电路图画在旁边的方框内。
⑶电路连接完整后，当向左移动滑动变阻器的滑片时，电压表的示数将___________，电流表的示数将_________________。
(填“变大”、“变小”或“不变”)⑷闭合开关，小华发现小灯泡发光很亮，其操作存在的问题是：_________________________。
初中物理 第15章 电功率 测试题及参考答案
第十五章电功率基础篇1．(2019·贵阳)22岁的中国青年科学家曹原证实了石墨烯在特定条件下的超导性能，这是一百多年来对物质超导零电阻特性的又一重大发现．若未来实现石墨烯超导输电，根据焦耳定律推断，输电线路可实现电能零耗损．2．小明家电能表本月初的示数为，本月底的示数如图所示，小明家本月消耗的电能为130 kW·h，如果按0.5元/(kW·h)的电价计费，本月应付电费65 元．该电能表的参数表明，小明家能同时使用的用电器总功率不得超过 2 200 W.3．(2018·青岛)某电视机的额定功率是110 W，则它正常工作时，电流是0.5 A；1 kW·h的电能可供它正常工作的时间是9.1 h．(至少保留一位小数)4．(2019·鸡西)一个标有“6 V 3 W”的小灯泡，接在电源电压为9 V的电路中，为使其正常发光，应串联一个 6 Ω的电阻，该电阻在10秒内产生的热量是15 J.5．(2019·天水)如图所示电路，电源电压保持不变，电阻R1与R2的阻值之比为2∶3.开关S断开时，R1与R2的电功率之比为2∶3 ；开关S闭合前后，电压表两次的示数之比为2∶5 ．6．(2018·泰州)某电吹风工作6 min，能使如图所示电能表的转盘转过120转，则该电吹风消耗的电能为0.1 kW·h，电功率为 1 000 W，这些电能可供一只“220 V 10 W”的LED灯正常工作10 h，一只这样的LED灯与一只“220 V100 W”的白炽灯正常发光时亮度相当，若LED灯正常发光时的效率为80%，则白炽灯正常发光效率为8% ．7．(2018·枣庄)如图所示，是某种电热器的电路图，电源电压220 V，R1、R2的阻值分别为11 Ω、22 Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换，电热器在低温挡工作时的电功率是 2 200 W，在高温挡工作1 min产生的热量是 3.96×105J.8．关于家里的用电器，下列数据最符合实际的是(A)A．白炽灯的正常工作电流约为0.1 AB．遥控器的干电池电压约为220 VC．空调制冷时的功率约为10 WD．电扇正常工作1 h 耗电约为1 kW·h9．(2018·邵阳)将规格都是“220 V180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是(C) A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多10．(2018·宜昌)两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1、R2产生的热量之比为(A)甲乙A．2∶1 B．1∶2C．4∶1 D．1∶411．(2019·自贡)某房间原来只接有一只标有“PZ220－40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将(B)A．变亮B．变暗C．不变D．无法确定12．(2019·鸡西)甲、乙两个小灯泡上分别标有“6 V 3 W”和“4 V 2 W”字样，现在把它们按不同方式接在不同电路中(不考虑灯丝电阻的变化)，下列判断错误的是(B)A．若把它们并联在4 V电路中，乙灯正常发光B．若把它们并联在4 V电路中，甲灯比乙灯亮C．若把它们串联在10 V电路中，两灯都可以正常发光D．若把它们串联在10 V电路中，甲灯比乙灯亮13．如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中(D)A．灯泡变暗B．电压表示数变大C．电流表示数变小D．电路总功率变小14．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是(C)A．左侧容器中电阻丝的阻值比右侧容器中的大B．该装置用来探究电流通过导体产生的热量跟电流大小的关系C．该装置也可以用来探究电流通过导体产生热量跟通电时间的关系D．U形管中液面高度发生变化是由U形管中液体的热胀冷缩造成的15．(重点题)如图所示，电源电压保持不变，R1、R2、R3为定值电阻，且R2＝R3＝20 Ω.闭合开关S，电压表V1和V2的示数之比为4∶3，此时电路的总功率为P1；若把电压表V1和V2分别换成电流表A1和A2，闭合开关S后，电流表A1的示数为I1，电流表A2的示数为I2，此时电路的总功率为P2.则下列结果正确的是(A)A．R1＝10 ΩI1∶I2＝3∶2P1∶P2＝1∶10B．R1＝5 ΩI1∶I2＝2∶3P1∶P2＝1∶10C．R1＝10 ΩI1∶I2＝3∶2P1∶P2＝10∶1D．R1＝5 ΩI1∶I2＝2∶3P1∶P2＝10∶116．(重点题)酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60 Ω，电源电压恒为12 V．若酒精气体浓度≥0.2 mg/mL时，则判定被检者为酒驾．以下说法正确的是(D)A．被检者的酒精气体浓度越高，电流表示数越小B．电流表的示数为0.12 A时，判定被检者为酒驾C．电压表示数为3 V时，R2消耗的电功率是0.45 WD．被检者酒精气体浓度为0.2 mg/mL时，电压表的示数是4 V17．(2019·鸡西)(双选)在如图所示的电路中，电源电压为4 V，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”，小灯泡标有“2 V 1 W”字样(灯的电阻不变)，滑动变阻器上标有“20 Ω 1 A”字样．闭合开关，在保证电路各元件安全的情况下，下列说法正确的是(CD)A．小灯泡的最小功率为0.36 WB．电压表的示数范围是1～3 VC．滑动变阻器接入电路中的阻值范围是4～12 ΩD．电路总功率变化范围是1～2 W18．(2019·深圳)(重点题)如图所示，在“测量小灯泡的电功率”的实验中，电源电压为4.5 V，小灯泡的额定电压为2.5 V.乙丙(1)请你用笔画线代替导线，将甲图中的实物图连接完整(要求滑动变阻器的滑片P 向B端移动时小灯泡变暗)．【答案】如图所示．(2)某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭．出现这一故障的原因可能是闭合开关前滑动变阻器的滑片未调到最大阻值处．排除故障后，闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数如图乙所示．若要测量小灯泡的额定功率，应将图中的滑片P向A(填“A”或“B”)端移动，直到电压表的示数为2.5 V，此时电流表的示数如图丙所示，则小灯泡的额定功率为0.8 W.(3)测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是灯泡电阻随温度发生变化．(4)若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是 A (填标号)．A．探究电流与电压的关系B．探究电流与电阻的关系19．(2019·娄底)(重难题)小明家某型号电热加湿器的原理图如图甲．R1、R2都是发热电阻，不考虑温度对电阻的影响，且R2＝3R1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的切换(低挡为小功率加热，高挡为大功率加热)，其部分技术参数如下表．额定电压(V) 220高挡发热功率(W) 400最大注水量(kg) 3(1)开关处于图示位置，电热加湿器的状态是关(填“关”“低挡”或“高挡”)；(2)求电热加湿器中R1的阻值；(3)某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水已达到最大注水量，其工作30 min的功率与时间图象如图乙所示，如果电阻R1在此次高挡加热时产生的热量全部被水吸收，可以使注水仓中冷水的温度升高多少℃；[计算结果保留整数，水的比热容为4.2×103 J/(kg·℃)](4)某一天，小明断开家中其他所有用电器，只接通加湿器在低挡加热，发现家中3 000 revs/(kW·h)的电能表转盘在400 s内转了27圈，求此时电阻R2的实际功率是多少？解：(1)由电路图知，开关S旋转至触点“1、2”时，电路断路，所以电热加湿器的状态是“关”；(2)开关S旋转至触点“3、4”时，电路为R1的简单电路，由P＝UI＝U2R可得R1的阻值：R1＝U2P＝（220 V）2400 W＝121 Ω(3)由图象知，工作30 min时，其中高挡工作时间为10 min，低挡工作时间为20 min，则在高挡正常工作时消耗的电能：W高＝P高t高＝400 W×10×60 s＝2.4×105 J如果电阻R1在此次高挡加热时产生的热量全部被水吸收，即Q＝W＝2.4×105 J.由Q＝cmΔt可得，水升高的温度：Δt＝Qcm＝2.4×105 J4.2×103 J/（kg·℃）×3 kg≈19 ℃(4)“3 000 revs/(kW·h)”的意义为：每消耗1 kW·h的电能，电能表的转盘就转过3 000 r，则电能表的转盘转过27 r时，加湿器在400 s内消耗的电能：W′＝27 r3 000 r/（ kW·h）＝0.009 kW·h＝3.24×104 J加湿器在低挡加热的实际功率：P′＝W′t＝3.24×104 J400 s＝81 W加湿器在低挡加热，此时两电阻串联，则R总＝R1＋R2＝R1＋3R1＝4R1＝4×121 Ω＝484 Ω，由P＝I2R可得，此时电路的实际电流：I实际＝P′R总＝81 W484 Ω＝922AR2的阻值：R2＝3R1＝3×121 Ω＝363 Ω此时电阻R2的实际功率：P2＝I2实际R2＝(922A)2×363 Ω＝60.75 W.拔高篇1．(2019·齐齐哈尔)(双选)如图所示的电路，电源电压恒为4.5 V，小灯泡L上标有“3 V 1.5 W”字样(忽略灯丝电阻的变化)，滑动变阻器R规格为“30 Ω 1 A”，电流表量程选择“0～0.6 A”，电压表量程选择“0～3 V”．闭合开关S，在不损坏电路元件情况下，下列选项正确的是(BD)A．电路中最大电流为0.6 AB．电路的最大功率为2.25 WC．电压表示数变化范围为1～3 VD．滑动变阻器阻值变化范围为3～30 Ω2．(2018·达州)(重点题)如图所示电路中，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6 V，在10 s内定值电阻R1产生的热量为36 J；当滑片P置于变阻器的中点时，电压表的示数变化了2 V．下列结果正确的是(B)A．R1先后两次的电功率之比为3∶4B．滑动变阻器R2的最大阻值为10 ΩC．电源电压为10 VD．R1的阻值为20 Ω3．(双选)甲图是探究可变电阻消耗功率的电路图，R0为定值电阻，R为滑动变阻器，当滑片P从a端移到b端的过程中，测得滑动变阻器消耗的电功率与电流关系如图乙所示．根据实验数据，下列说法正确的是(AC)A．电源电压为18 VB．滑动变阻器最大电阻为40 ΩC．定值电阻R0为15 ΩD．当P在a端时，R上消耗的功率最小4．(2019·贵阳)(重点题)如图所示电路，电源电压不变，闭合开关S移动滑动变阻器的滑片至某位置，定值电阻R0消耗的功率为2.5 W；再次移动滑片至另一位置，R0消耗的功率为10 W，电压表的示数为 5 V．若前后两次滑动变阻器消耗的功率相同，则电源电压U＝15 V.5．(2019·绥化)图甲是灯L和电阻R的电流随电压变化的图象．将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为0.8 W；再闭合开关S1，电流表的示数变化了0.2 A．若将R与标有“50 Ω0.5 A”的滑动变阻器串联后接到该电源(电源电压恒定)上，则滑动变阻器消耗的最大电功率是0.1 W.甲乙。
人教版贵州省2018年中考物理基础过教材第十五章电功率第一节电能电功率焦耳定律复习练习册_128
第一节 电能 电功率 焦耳定律基础达标训练一、选择题1. (2017上海)家用电能表抄见数所用的单位是( )A. 千瓦B. 千瓦时C. 库仑D. 伏特2. (2017长春)下列用电器中，没有利用电流热效应工作的是( )A. 电暖气B. 电风扇C. 电熨斗D. 电饭锅3. (2017自贡)计算电流通过电风扇产生的热量，下面公式选用正确的是( )A. UItB. tU 2R C. I 2Rt D. 前面三个都可以4. (2018原创)顺顺观察家中的电能表如图所示，下列说法不正确的是( )第4题图A. 电能表转得越快，说明电路的总电功率越大B. 顺顺家上月消耗的电能为1 537.7 kW·hC. 顺顺家所有用电器同时工作时，总功率不得超过2.2 kWD. 断开其他用电器，只让电饭锅单独工作，电能表转盘在1 min 内转过50转，此时电饭锅的功率为1 200 W5. (2017安顺模拟)灯L 1标有“10 V 5 W”字样，灯L 2标有“20 V 5 W”字样，它们串联在电压为30 V 的电路中，下列说法正确的是( )A. L 1实际功率大B. L 2实际功率大C. 两灯亮度相同D. 两灯正常发光6. (2017株洲)一台电风扇通电后电流I 随时间t 变化的图像如图所示，电流稳定后正常工作，设它正常工作一段时间线圈产生的热量为Q 1.后因机械故障叶片停止了转动，仍通电相同时间，线圈产生的热量为Q 2.忽略温度对电阻的影响，则( )A. Q 1＝Q 2B. Q 1>Q 2C. Q 1<Q 2D. 条件不足，无法比较Q 1和Q 2的大小第6题图7. (2017铜仁模拟)如图所示的电路中，电源电压保持不变，当开关 S 由断开到闭合，电流表两次示数之比是1∶5.闭合S 前后，电路中的阻值之比和电功率之比分别是( )第7题图A. 4∶1；1∶4B. 1∶4；4∶1C. 1∶5；5∶1D. 5∶1；1∶58. (2017兰州)甲、乙两灯分别标有“6 V 3 W”和“6 V 6 W”字样，先将两灯串联后接在电压为U的电路中，甲灯的功率为P1；再将两灯并联后接在同一电压下，乙灯的功率为P2.两次灯泡均安全，忽略温度对灯丝电阻的影响，则P1∶P2为( )A. 9∶2B. 2∶9C. 4∶9D. 1∶99. (2017哈尔滨)两定值电阻R1＝10 Ω，R2＝5 Ω，现将R1、R2接入如图所示的电路，电源电压为3 V，当开关S闭合时，下列分析正确的是( )第9题图A. R1、R2电流之比为1∶2B. R1、R2两端的电压之比为2∶1C. R1、R2消耗的电功率之比为1∶2D. 电路消耗的总电功率等于2．7 W10. (2017淮安)如图所示，曲线A、B分别是白炽灯L1(220 V 100 W)、L2(220 V 60 W)实际测得的伏安特性图像，现将L1、L2两灯串联在220 V的电源上，根据图像可得L1、L2的实际功率之比约为( )A. 1∶1B. 1∶2C. 3∶5D. 3∶8第10题图11. (2016聊城)如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是( )第11题图A. 电压表示数变大，灯泡L的实际功率变小B. 电压表示数变大，灯泡L的亮度变亮C. 电流表示数变大，灯泡L的亮度变暗D. 电压表与电流表示数比值变大，灯泡L的亮度变暗12. (2017常州)如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6 V，L1、L2的I－U图像如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时( )第12题图A. L1正常发光B. 电源电压为12 VC. 电路总电阻为30 ΩD. 电路总功率为2.4 W二、填空题13. (2017海南)如图所示，电熨斗利用电流的______效应工作，发光二极管具有单向导电性，它是利用________材料制成的．第13题图14. (2017宜昌)在家庭电路中，有时导线长度不够，需要把两根导线连接起来．连接处的电阻比别处要________(选填“大”或“小”)，在相等时间内，导线连接处发热比别处更________(选填“多”或“少”)．15. (2017营口)小华家的电能表上标有“600 revs/(kW·h)”的字样，表示接在这个电能表上的用电器，每消耗1 kW·h的电能，电能表上的转盘转过600转．她想用电能表测量家中空调的功率，便单独使用空调1 min，同时观察到电能表上的转盘转过了10转，则空调的功率为________W．家庭电路如果电流过大，会导致线温度升高，造成火灾，电流过大有两个原因，一是____________________，二是____________________．16. (2017河北)一天小明家中的IC卡电能表上的金额用完了，电能表便切断了电路．小明的父亲将存有300 元的IC卡插入电能表，电路又接通了，此时电能表的示数为，小明家所在地每度电的电费是0.6元，300元电费可用电________kW·h.为防止电能表再次切断电路，小明家应在电能表的示数为前为IC卡电能表充值．17. (2017襄阳)如果通过某定值电阻的电流从1 A升高到2 A．加在该电阻两端的电压变化了5 V，则该电阻消耗的电功率变化了________W.18. (2017贺州)直流电动机两端的电压为5 V，通过它的电流为1 A，电动机线圈的电阻为1 Ω，则电动机在10 s内消耗的电能是________J，产生的热量是________J.19. (2017凉山州)两电阻R1＝6 Ω，R2＝9 Ω，只将它们串联接在电源电压恒为6 V 的电路中，通过R1的电流I1＝________A，此时R1、R2两端的电压之比U1：U2＝________；若将R1、R2改为并联接在原电路中，R1、R2有相同时间内产生的电热之比Q1∶Q2＝________．20. (2017毕节模拟) 如图甲所示的电路中，电压表和的示数之比为1∶3，则定值电阻R1∶R2＝________，消耗的功率P1∶P2＝________；若将电阻R1、R2改接为如图乙所示的电路，则电流表、的示数之比为________，在相同的时间内，R1、R2消耗的电能之比为________．第20题图21. (2017常德)现有两只小灯泡L1“12 V 12 W”、L2“12 V 6 W”，则它们的电阻之比为________．若将它们与某电源连接成一个串联电路，其中一灯正常发光，另一灯较暗，电源电压为________V.22. (2017铜仁模拟)将分别标有“6 V 2 W”和“12 V 8 W”的两个灯泡，串联后接在电路中，为使其中一个恰好能正常发光，另一只不被烧坏，则加在电路两端的电压应是________V，这时另一只灯泡的实际功率是________W.23. (2017烟台)甲、乙两只电炉标有“220 V 500 W”和“220 V 1 000 W”字样，把它们串联在220 V的电路中，在相同时间内产生热量较多的是____________，将它们并联在电路中，产生热量较多的是____________(选填“甲”或“乙”)．串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为____________．24. (2017青海)如图所示的电路中，电源电压保持不变，R1＝30 Ω，R2＝20 Ω，闭合开关S，电流表的示数为0.2 A，则电源电压为________ V，通过R2的电流是________ A，1 min内电流通过R2产生的热量是________J.第24题图25. (2017铜仁模拟)如图所示是探究“电流热效应跟什么因素有关”的实验装置，电阻丝R1的阻值是电阻丝R2的阻值的两倍，串联接通电源后，R1、R2产生热量之比为________；若将两瓶的电阻丝并联后接入同一电路中，R1、R2产生热量之比为________第25题图26. (2017广安)如图所示，电源电压恒定，R1＝20 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A；若再闭合S1，发现电流表的示数变化了0.2 A，则R1与R2的电阻之比为________，R2消耗的电功率为________ W.第26题图27. (2016兰州)如图所示，电源电压保持不变，小灯泡L1、L2上分别标有“6 V 3.6 W”和“2 V 1 W”的字样，滑动变阻器上标有“40 Ω 1 A”的字样．只闭合开关S1，滑片P在中点时，伏特表的示数是6 V，则电源电压为________V；同时闭合开关S1、S2，要使小灯泡不被烧坏，则电流表的示数不能超过________A．(忽略温度对灯丝电阻的影响)第27题图28. (2017吉林省卷)如图是小灯泡L和定值电阻R的电流与电压关系的图像．现将它们并联后接在电压为2 V的电源两端，则干路中的电流是______A，小灯泡L的实际电功率是______W.第28题图三、简答题29. (2017通辽)小明家新买了一款电热水器(内有电加热管)，洗澡前只需几分钟就可以把水烧热，但他发现和热水器相连的导线却不太热；当他洗完热水澡后没有擦干，走出浴室后他用电风扇吹干时却感觉很冷．请问这都是怎么回事？四、实验探究题30. (2017日照)某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关．他们用的实验器材如下图所示，两个透明容器中密封着等量空气．U形管中液面最初相平，两个密闭容器中都有一段电阻丝．第30题图(1)请你用笔画线代替导线，把图甲两个容器的电阻丝接到电路中．(2)实验中通过观察液面高度的变化来比较电流通过导体产生热量的多少，这种方法叫________．(3)接好电路，闭合开关，通电一段时间后，________(选填“左”或“右”)侧U形管中液面高度变化大，此实验现象表明，在电流相同、通电时间相同的情况下，________越大，它所产生的热量越多．(4)让两个密闭容器中的电阻一样大，在其中一个容器的外部将一个相同阻值的电阻和这个容器内的电阻并联(如图乙所示)．移走图甲中的电阻，换接图乙中的电阻到电路中，重新做这个实验．此时通过两容器中电阻的电流不同，在通电时间相同的情况下，观察U 形管中液面高度的变化，由此得到的结论是：____________________．(5)如果热量用Q表示，电流用I表示，电阻用R表示，时间用t表示，则Q＝________．五、计算题31. (2017上海)在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧．闭合电键S，两电流表的示数分别为0.8 安和0.3安．(1)求电源电压U.(2)求通过电阻R2的电流I2.(3)现用电阻R0替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化，且电源的电功率变化了0.6瓦，求电阻R0的阻值．第31题图32. (2017益阳)如图所示电路中，定值电阻R1＝15 Ω，R2＝30 Ω，闭合开关S后，电流表的示数为0.4 A．求：(1)电阻R1两端的电压为多少？(2)电流表的示数为多少？(3)电路工作5 min，R1产生的焦耳热是多少？第32题图33. (2017郴州)用四个完全相同的灯泡L1、L2、L3、L4和定值电阻R1、R2，组成如图所示两个电路，图中U甲＝12 V，U乙＝6 V．闭合开关，四个灯泡均正常发光．求：(1)通过L1和L2的电流之比为________；(此项只需要填写结果即可)(2)甲、乙两电路的总功率之比；(3)定值电阻R1、R2的阻值之比．第33题图34. (2017云南)如图所示，闭合开关S后，滑动变阻器的滑片置于最左端时电流表的示数I1＝0.5 A，电压表示数U1＝6 V；滑动变阻器的滑片置于最右端时电流表的示数I2＝0.25 A．若电源电压不变，求：(1)待测电阻R x的阻值；(2)滑动变阻器的滑片置于最右端时电压表的示数U2；(3)滑动变阻器的滑片置于最右端时，待测电阻R x消耗的电功率P2.35. (2017葫芦岛)图甲是一款具有加热、保温功能的饮水机，内部简化电路如图乙所示．其中R1和R2均为电热丝，电源电压220 V，加热功率400 W，保温功率100 W．求：(1)电热丝R1、R2的阻值；(2)若加入冷水的温度为20 ℃，加热7 min刚好将水烧开，饮水机加热内胆里水的质量是多少千克？[不计热量损失，气压为标准大气压，c水＝4.2×103J/(kg·℃)]第35题图36. (2017桂林)如图所示电路，电源电压恒为12 V，定值电阻R为12 Ω，灯泡L标有“12 V 0.5 A”字样．假设灯丝电阻不随温度的变化而变化，求：(1)灯泡L的额定功率是多少？(2)当断开开关S2、闭合S1和S3时，电路中的总电流是多少？(3)开关S1、S2、S3分别处于什么状态时，整个电路消耗的总功率最小？此时的总功率为多少？37. (2017福建)某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示．滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U－I图像如图乙所示. 求：(1)R1的阻值；(2)电路消耗的最大电功率；(3)当R2消耗的电功率为0.5 W时，R2的阻值．第37题图38. (2017哈尔滨)在家庭实验室，小聪学习使用电熨斗，如图为一款有高温、低温两挡的家用电熨斗，部分参数见下表．额定电压220 V高温挡额定功率 1 500 W低温挡额定功率500 W整体质量 1.2 kg第38题图请回答：(1)电熨斗平放在水平桌面上，它与桌面的接触面积为9.8×10－3m2，则电熨斗对桌面的压强有多大？(g＝9.8 N/kg)(2)使用高温挡时，通过电熨斗的电流是多少？(结果保留一位小数)(3)电烫斗在一次使用中，高温挡工作累计30 min，低温挡工作累计15 min，求此次使用中一共消耗多少电能？能力提升拓展1. (2017荆州)如图，电源电压恒为8 V，电压表量程为0～3 V，电流表的量程为0～0.6 A，滑动变阻器的规格为“20 Ω 1 A”，灯泡L标有“6 V 3 W”字样，若闭合开关，在保证电路元件安全的情况下，不考虑灯丝电阻变化，则下列说法正确的是( )第1题图A. 电压表示数的变化范围是0～3 VB. 电流表示数的变化范围是0.25 A～0.5 AC. 滑动变阻器的阻值变化范围是4 Ω～7.2 ΩD. 灯泡L的功率变化范围是0.75 W～3 W2. (2017西宁)如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路(电阻丝的阻值不随温度变化)，小灯泡的额定电压为6 V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I－U图像关系如图乙所示．则下列计算结果正确的是( )第2题图A. 电源电压为9 VB. 小灯泡的额定功率为3 WC. 电阻丝AB的最大阻值为6 ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1∶83. (2017镇江)图甲中，电源电压U＝6 V，R为定值电阻，通过灯泡L的电流与灯泡两端电压关系如图乙所示，闭合开关S，电压表示数为4.5 V，则电路中电流I＝________A，灯泡功率P＝______W，定值电阻R＝________Ω.第3题图4. (2017威海)如图所示，电源电压12 V保持不变，小灯泡L的规格为“6 V 3 W”，滑动变阻器的最大阻值为12 Ω，电流表的量程为0～3 A．当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为________Ω；当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是________W.第4题图5. (2017咸宁)如图甲所示的电路中，电源电压不变，小灯泡L的额定电压为6 V．R1为某特殊电阻元件，通过它的电流与其两端的电压的关系如图乙所示．当闭合开关S1、S3，断开S2，滑片P置于b端时，灯泡L正常发光，电流表的示数为0.9 A．求：第5题图(1)灯泡L的额定功率；(2)当闭合开关S2、S3，断开S1，滑片P置于a端时，电流表的示数为0.4 A，R2的最大阻值；(3)当只闭合开关S 2，滑片P 置于a 端时，电路消耗的总功率为1.2W ，此时灯泡1min 内消耗的电能．答案基础达标训练1. B 2. B 3. C 【解析】W ＝UIt 是用来计算用电器消耗电能的；焦耳定律公式：Q ＝I 2Rt 是用来计算电流产生热量的；电动机是非纯电阻电路，工作时将电能转化为机械能和内能，计算产生热量只能用Q ＝I 2Rt 来计算．用电器如果将电能只转化为内能，则Q ＝W ＝UIt ＝I 2Rt ＝t 是通用的．综上所述，故选C.U 2R 4. B 【解析】电能表转得越快，说明单位时间内，电路消耗的电能越多，说明电路的电功率越大，故A 正确，不符合题意；1 537.7 kW·h 是电能表从安装到现在消耗的电能总和，故B 错误，符合题意；根据P ＝UI ＝220 V×10 A ＝2 200 W ，故C 正确，不符合题意；电饭锅消耗的电能W ＝ kW·h ＝0.02 kW·h ，P ＝＝＝1.2 kW ＝1 502 500W t 0.02 kW·h160 h 200 W ，故D 正确，不符合题意．故选B.5. B 【解析】根据P ＝UI ＝可得：R 1＝＝＝20 Ω；R 2＝＝U 2R （10 V ）25 W ＝80 Ω；电路电流I ＝＝＝＝0.3 A ，灯L 1实际功率（20 V ）25 W U R U R 1＋R 230 V20 Ω＋80 ΩP 1＝I 2R 1＝(0.3 A)2×20 Ω＝1.8 W ；灯L 2实际功率P 2＝I 2R 2＝(0.3 A)2×80 Ω＝7.2 W ＞P 1，故A 错误、B 正确；灯泡的实际功率越大，灯泡越亮，P 2＞P 1，所以L 2更亮，故C 错误；用电器的实际功率与额定功率相等时，灯泡正常发光，故D 错误．故选B.6. C 【解析】根据图像可知，当电流稳定后电动机正常工作，此时通过线圈的电流是最小的；因机械故障电动机叶片停止转动后，通过线圈中的电流较大(相当于电动机刚启动瞬间时的电流)，根据焦耳定律Q ＝I 2Rt 可知，在线圈电阻一定，通电时间相同的条件下，电动机稳定工作时线圈产生的热量小于叶片停止转动后线圈产生的热量，即Q 1<Q 2.故选C.7. D 【解析】设电源电压为U ，当S 断开时，由欧姆定律I 1＝；当S 闭合时，R 2UR 1支路的电流I 2＝，故电路中的总电流I ＝I 1＋I 2＝＋，又I 1∶I ＝1∶5，故U R 2U R 1UR 2I 1∶I 2＝1∶4，即∶＝1∶4，即R 1∶R 2＝4∶1；根据P ＝UI 得，U R 1UR 2P 1＝，P 2＝＝＝4P 1，即P 1∶P 2＝1∶4，故A 正确．故选A.U 2R 1U 2R 24U 2R 18. B 【解析】因为甲灯额定电压为6 V ，额定功率为3 W ，所以甲灯电阻R 甲＝＝＝12 Ω，乙灯额定电压为6 V ，额定功率为6 W ，所以乙灯电阻R 乙＝（6 V ）23 W ＝＝6 Ω；两灯泡串联时，电流I ＝＝＝，所以（6 V ）26 W U R 甲＋R 乙U 12 Ω＋6 ΩU18 Ω甲灯的功率P 1＝I 2R 甲＝()2×12 Ω＝，两灯泡并联时，乙灯功率P 2＝＝U 18 ΩU 227 ΩU 2R 乙，P 1∶P 2＝∶＝2∶9.故选B.U 26 ΩU 227 ΩU 26 Ω9. B 【解析】串联电路中各处电流相等，电流之比为1∶1，A 错误；由U ＝IR 知，电流相同时，电压与电阻成正比，所以R 1、R 2两端的电压之比为2∶1，B 正确；由P ＝UI 知，电流相同时，电功率与电压成正比，所以R 1、R 2消耗的电功率之比为2∶1，C 错误；电路中的电流I ＝＝＝0.2 A ，电路消耗总的电功率P ＝UI ＝3 V×0.2 U R 1＋R 2 3 V10 Ω＋5 ΩA ＝0.6 W ，D 错误．故选B.10. D 【解析】将两灯串联在220 V 的电路中，通过两灯的电流相等，总电压等于电源电压220 V ，分析图像可知，只有当电流为0.26 A 时，两灯两端的电压分别为60 V 和160 V 才合适，故L 1和L 2的功率之比为P 1∶P 2＝U 1 I ∶U 2I ＝U 1∶U 2＝60 V∶160 V ＝3∶8，故选D.11. D 12. D 【解析】由图甲可知，两灯串联，通过它们的电流相等；由图乙可知：电路中最大电流为0.3 A ，此时两灯对应的电压分别为2 V 和6 V ，则L 2正常发光，故A 错误；电源允许电压为2 V ＋6 V ＝8 V ，故B 错误；电路的总电阻为R 总＝≈27 Ω，故C 错8 V 0.3 A 误；电路的总功率为：P 总＝U 总I max ＝8 V×0.3 A ＝2.4 W ，故D 正确．13. 热 半导体 14. 大 多 15. 1 000 电路中发生短路故障 电路中用电器的总功率过大【解析】空调1min 内消耗的电能是kW·h ＝kW·h.空调的功率，P ＝＝10600160W t＝1 000 W ．家庭电路电流过大一般有两个原因，一是由于各用电器并联，接入电160kW·h 160 h 器过多导致总功率过大，干路电流过大；二是突然发生短路，某支路电流突然增大导致干路电流突然过高．16. 500 10 180 17. 15 【解析】根据欧姆定律可知，ΔU ＝I 2R －I 1R ＝2 A×R －1 A×R ＝5 V ，解得R ＝5 Ω；由P ＝I 2R 得：定值电阻消耗的电功率变化量ΔP ＝I R －I R ＝(2 A)2×5 Ω－(1 221A)2×5 Ω＝15 W.18. 50 10 【解析】消耗的电能：W ＝UIt ＝5 V×1 A×10 s ＝50 J ；产生的热量：Q ＝I 2Rt ＝(1 A)2×1 Ω×10 s ＝10 J.19. 0.4 2∶3 3∶2 【解析】此时电路中的的电流I 1＝I ＝＝＝0.4 A ；串联电路中＝＝＝；将它们并联在电路中＝U 总R 总 6 V 6 Ω＋9 ΩU 1U 2R 1R 2 6 Ω9 Ω23Q 1Q 2＝＝＝.U 2R 1×t U 2R 2×t R 2R 19 Ω6 Ω3220. 1∶2 1∶2 1∶3 2∶1 【解析】由图甲可知，电阻R 1与R 2串联，电压表测R 1两端电压，电压表测R 1与R 2的总电压，通过两电阻的电流I 相等，由欧姆定律I ＝可知U ＝IR ，则U 1＝IR 1，U 2＝I (R 1＋R 2)，已知和的示数之比为1∶3，解得U R R 1∶R 2＝1∶2；由P ＝I 2R 可知，P 1∶P 2＝R 1∶R 2＝1∶2；由图乙可知，两电阻并联，它们两端电压U 相等，电流表测通过R 2的电流，电流表测干路电流，＝＝＝，＝I 1I 2UR 1U R 2R 2R 121I A1I A2＝＝；相同时间内，电阻消耗的电能之比为＝＝＝＝.I 2I 1＋I 2I 22I 2＋I 213W 1W 2P 1t P 2t U 2R 1t U 2R 2t R 2R 12121. 1∶2 18 【解析】两只小灯泡的电阻分别为：R 1＝＝＝12（12 V ）212 W Ω，R 2＝＝＝24 Ω，所以它们的电阻之比为1∶2；两个灯泡的额定电流分（12 V ）26 W 别为：I 1＝＝＝1 A ；I 2＝＝＝0.5 A ，所以将它们串联在电路中，只能使额P 1U 112 W 12 V P 2U 2 6 W 12 V定电流较小的L 2正常发光，故L 2两端的电压为U 2＝12 V ，L 1两端的电压为U 1＝I 2R 1＝0.5 A×12 Ω＝6 V ，故电源电压为U ＝U 1＋U 2＝12 V ＋6 V ＝18 V.22. 12 2 【解析】由P ＝UI 得两灯的额定电流：I 1＝＝＝A ，I 2＝＝＝A ；只能让第一盏灯正常发光，即电路中电流只能为P 1U 1 2 W 6 V 13P 2U 28 W 12 V 23A ；由I ＝得：R 1＝＝＝18 Ω，R 2＝＝＝18 Ω；电路中的电压：13U R U 1I 1 6 V13A U 2I 212 V 23A U ＝I 1(R 1＋R 2)＝A×(18 Ω＋18 Ω)＝12 V ；这时另一只灯泡的实际功率：P 2′＝I R 2＝(1321 A)2×18 Ω＝2 W.1323. 甲 乙 4∶9 【解析】由R ＝可得，甲的电阻R 甲＝96.8 Ω，乙的电阻R U 2P 乙＝48.4 Ω.将它们串联在220 V 的电路中，电流相等，时间相等，由Q ＝I 2Rt 知，甲产生的热量多；将它们并联在电路中，由Q ＝t 知，乙产生的热量较多．串联时甲分的电压与U 2R 乙分的电压的关系是＝＝，甲分的电压与总电压的关系是U 甲＝U ；并联时，甲分U 甲U 乙R 甲R 乙2123的电压U 甲′＝U ，则两次甲的功率之比＝＝.P 甲P 甲′（23U ）2R 甲U 2R 甲4924. 6 0.3 108 【解析】由电路图可知，R 1与R 2并联，电流表测R 1支路的电流．由I ＝可得，电阻R 1两端的电压：U 1＝I 1R 1＝0.2 A×30 Ω＝6 V ；因并联电路中各支U R 路两端的电压相等，所以电源的电压：U ＝U 2＝U 1＝6V ；通过电阻R 2的电流：I 2＝＝U 2R 2＝0.3 A ；1 min 内电流通过R 2产生的热量为Q ＝I R 2t ＝(0.3 A)2×20 Ω×60 6 V20 Ω2s ＝108 J.25. 2∶1 1∶2 .26. 2∶3 1.2 【解析】由电路图可知，只闭合开关S 时，电路为R 1的简单电路，电流表测通过R 1的电流，则I 1＝0.3 A ；再闭合S 1时，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作，互不影响，所以通过R 1的电流不变，且并联电路中干路电流等于各支路电流之和，所以，电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，因并联电路中各支路两端的电压相等，所以，由I ＝可得，两电阻的阻值之比U R＝＝＝＝；R 2的电阻为R 2＝＝＝＝30 Ω，则R 2消耗R 1R 2UI 1U I 2I 2I 10.2 A 0.3 A 23U I 2I 1R 1I 20.3 A ×20 Ω0.2 A 的电功率P 2＝I R 2＝(0.2 A)2×30 Ω＝1.2 W.227. 18 0.7 【解析】根据题意知，只闭合开关S 1，滑片P 在中点时，滑动变阻器与灯泡L 1串联，电压表测得的是灯泡L 1两端的电压，电流表测得的是电路电流，此时电压表示数为6 V ，则小灯泡L 1在额定电压下工作，则流过小灯泡的电流为额定电流，则I 额1＝＝＝0.6 A ，则此时滑动变阻器接入电路的有效电阻为R 滑1＝20 Ω，则滑动P 1U 额1 3.6 W 6 V 变阻器分压U 滑＝I 额1·R 滑1＝0.6 A×20 Ω＝12 V ，所以电源电压为U ＝U 滑＋U 额1＝12 V ＋6 V ＝18 V ；对于L 2，额定电流为I 额2＝＝＝0.5 A ，电阻R 2＝＝＝4P 额2U 额2 1 W 2 V U 额2I 额2 2 V 0.5 A Ω，对于L 1，电阻为R 1＝＝＝10 Ω，当两开关同时闭合，两灯泡并联后与滑动U 额1I 额1 6 V 0.6 A 变阻器串联，又滑动变阻器允许流过的最大电流为I 滑max ＝1 A ，且流过滑动变阻器的电流为流过两个小灯泡电流的和，则有I 滑max ≤I 额1＋I 额2，又I 额2≤I 额1，所以以流过L 2的最大电流为最大计算值，即小灯泡两端的电压为L 2的额定电压，则此时两灯泡两端的电压为U max ＝2 V ，则流过小灯泡L 1的电流I 1＝＝＝0.2 A ，则电路允许的最大电流U max R 1 2 V10 Ω为I max ＝I 1＋I 额2＝0.2 A ＋0.5 A ＝0.7 A.28. 0.8 1.2 【解析】若将它们并联接在电压为2 V 的电源两端，由图可知：通过R 的电流是0.2 A ，通过L 的电流是0.6 A ，由于并联在电路中，干路电流等于各支路的电流之和，所以干路电流是I ＝I R ＋I L ＝0.2 A ＋0.6 A ＝0.8 A ．灯泡实际消耗的电功率P ＝UI ＝2 V×0.6 A ＝1.2 W29. 答：由焦耳定律Q ＝I 2Rt 可知，当电流和通电时间相同时，电阻越大，产生的热量越多，导线与电加热管串联，电流和通电时间相同，电加热管的电阻远大于导线的电阻，产生的热量较多，所以能把水烧热，而导线并不太热；电风扇吹风加快了空气流速，使水的蒸发加快，蒸发吸热，所以感觉很冷．30. (1)如答图所示 (2)转换法 (3)右 电阻 (4)在电阻一定时，通过导体的电流越大，产生的热量就越多 (5)I 2Rt第30题答图31. 解：(1)闭合电键S ，R 1、R 2组成并联电路，干路中的电流为I ＝0.8 A ，R 1支路中的电流为I 1＝0.3 A ，电源电压等于R 1两端电压，U ＝U 1＝I 1R 1＝0.3 A×20 Ω＝6 V(2)通过R 2的电流为I 2＝I －I 1＝0.8 A －0.3 A ＝0.5 A(3)R 2的电阻为R 2＝＝＝12 ΩU I 2 6 V 0.5 A 替换前后，只有一个电流表的示数发生了变化，说明被替代的是R 2由于并联电路互不影响，电源的电功率变化等于R 2支路的电功率的变化若电功率增加了0.6 W ，则有ΔP ＝－＝－＝0.6 W ，解得：U 2R 0U 2R 2（6 V ）2R 0（6 V ）212 ΩR 0＝10 Ω若电功率减小了0.6 W ，则有ΔP ＝－＝－＝0.6 W ，解得：U 2R 2U 2R 0（6 V ）212 Ω（6 V ）2R 0R 0＝15 Ω所以R 0的阻值为10 Ω或15 Ω32. 解：(1)图中R 1与R 2并联，电流表测总电流，电流表测R 2的电流，故有U 1＝U 2＝I 2R 2＝0.4 A×30 Ω＝12 V(2)通过定值电阻R 1电流为I 1＝＝＝0.8 AU 1R 112 V15 Ω故电流表的示数为I ＝I 1＋I 2＝0.8 A ＋0.4 A ＝1.2 A(3)电路工作5 min ，R 1产生的焦耳热Q ＝I R 1t ＝(0.8 A)2×15 Ω×300 s ＝2 880 J 2133. (1)1∶1解：(2)设小灯泡的额定电流为I ，则I 甲＝I ，I 乙＝2I ；因为P 甲＝U 甲I 、P 乙＝U乙·2I ，所以＝＝＝.P 甲P 乙U 甲I U 乙·2I 12 V 2× 6 V 11(3)设小灯泡的额定功率为P L ，R 1、R 2的功率分别为P 1、P 2，所以P 甲＝2P L ＋P 1、P 乙＝2P L ＋P 2；因为P 甲＝P 乙，所以P 1＝P 2；又P 1＝I 2R 1、P 2＝(2I )2R 2，所以I 2R 1＝(2I )2R 2，即＝.R 1R 24134. 解：(1)R x ＝＝＝12 ΩU 1I 1 6 V 0.5 A (2)U 2＝I 2R x ＝0.25 A×12 Ω＝3 V(3)P 2＝U 2I 2＝3 V×0.25 A ＝0.75 W35. 解：(1)R 1＝＝＝121 ΩU 2P 加（220 V ）2400 W R ＝＝＝484 ΩU 2P 保（220 V ）2100 W R 2＝R －R 1＝484 Ω－121 Ω＝363Ω(2)W ＝P 加t ＝400 W×7×60 s ＝1.68×105 J不计热量损失Q 吸＝W ＝1.68×105 J由Q 吸＝cm (t －t 0)得m ＝＝＝0.5 kgQ 吸c （t －t 0） 1.68×105 J4.2×103 J/（kg·℃）×（100 ℃－20℃）36. 解：(1)灯泡L 的额定功率P 额＝U 额I 额＝12 V×0.5 A ＝6 W(2)断开开关S 2，闭合S 1和S 3时，定值电阻R 与灯泡L 并联，小灯泡两端的电压等于电源电压为12 V ，此时正常发光，通过它的电流为额定电流I L ＝I 额＝0.5 A通过定值电阻的电流为I R ＝＝＝1 AU R 12 V12 Ω电路中的总电流为I 总＝I L ＋I R ＝0.5 A ＋1 A ＝1.5 A(3)根据P ＝UI ，电源电压不变，要使电路总功率最小，则应使电路电流最小，即要求电路中总电阻最大，当开关S 1、S 3断开，S 2闭合时，定值电阻R 与灯泡L 串联，此时电路中的总电阻最大，电功率最小灯泡的电阻为R L ＝＝＝24 ΩU 额I 额12 V 0.5 A P ＝UI ＝U ·＝＝＝4 WU R 总U 2R L ＋R （12 V ）224 Ω＋12 Ω37. 解：(1)从图像中可以看出，U 1＝6 V 时，I 1＝0.6 A则R 1＝＝＝10 ΩU 1I 1 6 V 0.6 A (2)当变阻器的阻值为零时，电路的电流最大，消耗的电功率最大，此时电阻R 1两端的电压为电源电压，即U ＝U 1＝6 V ，电流为I 1＝0.6 A电路消耗的最大功率为P ＝UI ＝6 V×0.6 A ＝3.6 W(3)当P ′＝0.5 W 时，有P ′＝I R 2＝0.5 W 和U ＝I 2(R 1＋R 2)＝6 V ，联立并代入数据2得到R 2＝2 Ω或R 2＝50 Ω当R 2最大时，I min ＝0.15 A ，所以R 总max ＝＝＝40 ΩUI min 6 V 0.15 A 则有R 2的最大值：R 2max ＝R 总max －R 1＝40 Ω－10 Ω＝30 Ω，R 2＝50 Ω(舍去)，所以R 2＝2 Ω.38. 解：(1)电熨斗对桌面的压强：p ＝＝＝＝＝1.2×103 PaF SG S mg S 1.2 kg ×9.8 N/kg9.8×10－3 m2(2)由表格可知：高温挡额定功率P 高＝1 500 W ，U 额＝220 V根据P ＝UI ，高温挡电熨斗中电流I 高＝＝≈6.8 AP 高U 额 1 500 W 220 V (3)高温挡工作消耗电能：W 高＝P 高t 高＝1 500 W×30×60 s ＝2.7×106 J低温挡工作消耗电能：W 低＝P 低t 低＝500 W×15×60 s ＝4.5×105 J此次消耗电能：W 总＝W 高＋W 低＝2.7×106 J ＋4.5×105 J ＝3.15×106 J能力提升拓展1. C 【解析】由图可知，灯L 与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中电流；灯正常工作时的电流为： I 额＝＝＝0.5 A ，为了电路中P 额U 额 3 W 6 V 电流表、滑动变阻器、灯等元件安全，则电路中的最大电流为0.5 A ，此时灯L 消耗的功率最大为3 W ；电路中的最小总电阻为：R ＝＝＝16 Ω，灯丝的电阻为：R L ＝UI 额8 V 0.5 A ＝＝12 Ω，则滑动变阻器接入电路的电阻最小值为：R 小＝R －R L ＝16 （U 额）2P 额（6 V ）23 W Ω－12 Ω＝4Ω，此时滑动变阻器两端的电压也最小为：U 小＝I 额R 小＝0.5 A×4 Ω＝2 V ；为了电压表的安全，滑动变阻器两端的电压最大为3 V ，此时灯L 两端电压为5 V ，电路中的电流最小为：I 小＝＝≈0.42 A ，灯L 消耗的功率最小，为：P 小＝U L I 小＝5U L R L 5 V12 ΩV× A≈2.08 W ，此时滑动变阻器接入电路的电阻最大为：R 大＝＝＝7.2 Ω.综512UR I 小 3 V512 A 上所述，电压表的示数变化范围是2 V ～3 V ，电流表的示数变化范围是0.42 A ～0.5 A ，滑动变阻器的阻值变化范围是4 Ω～7.2 Ω，灯L 的功率变化范围是2.08 W ～3 W ，故A 、B 、D 错误，C 正确．故选C.2. D 【解析】由图可知，当滑片P 在B 端时，电阻丝AB 接入电路的阻值为零，此时小灯泡两端的电压最大，且为电源电压，电源电压U ＝6V ；小灯泡的额定功率为P 额＝U 额I 额＝6 V×1.0 A ＝6 W ；当滑片在A 端时，电阻丝AB 与小灯泡串联，此时小灯泡两端的电压为1.5 V ，电流为0.5 A ，电阻丝AB 的电压为U AB ＝6 V －1.5 V ＝4.5 V ，则电阻丝AB 的电阻为R AB ＝＝9 Ω；滑片在A 端时小灯泡的电功率为P 1＝U 1I 1＝1.5 V×0.54.5 V 0.5 A A ＝0.75 W ，滑片在B 端时，小灯泡的电功率为P 2＝U 2I 2＝6 V×1 A ＝6 W, ＝＝.故P 1P 20.75 W 6 W 18选D.3. 0.25 0.375 18 4. 12 24～36 【解析】当S 1、S 2都断开时，R 1、L 串联，灯正常发光时的电压U L ＝6 V ，功率P L ＝3 W ，因为串联电路中各处的电流相等，则根据P ＝UI 可得，电路中的电流I ＝I L ＝＝＝0.5 A ，由串联电路中总电压等于各分电压之和，得R 1两端的电压P L U L 3 W 6 V U 1＝U －U L ＝12 V －6 V ＝6 V ，则R 1＝＝＝12 Ω；当S 1、S 2均闭合时，L 被短路，U 1I 6 V 0.5 A R 1、R 2并联，电流表测量的是干路中的电流，由并联电路中各支路两端的电压相等，得R 1中的电流I 1＝＝＝1 A ，R 1消耗的电功率P 1＝UI 1＝12 V×1 A ＝12 W ；要使电流表U R 112 V12 Ω安全使用，通过R 2的电流不能超过 I 2＝I －I 1＝3 A －1 A ＝2 A ，所以R 2的阻值不能小于R 2＝＝＝6 Ω，此时R 2消耗的电功率最大P 2max ＝＝＝24 W ，当滑动变U I 212 V 2 A U 2R 2（12 V ）26 Ω阻器接入电路中的阻值最大时，R 2消耗的电功率最小P 2min ＝＝＝12 W ，U 2R 2max ′（12 V ）212 Ω故整个电路消耗的最大电功率P 最大＝P 1＋ P 2max ＝12 W ＋24 W ＝36 W ；整个电路消耗的最小电功率P 最小＝P 1＋P 2min ＝12 W ＋12 W ＝24 W.5. 解：(1)只闭合开关S 1、S 3，滑片P 置于b 端时，L 与R 1并联，灯泡正常发光，可知电源电压为6 V由图像可知，当R 1两端的电压为6 V 时，通过R 1的电流为0.6 A通过灯泡的电流为I L ＝I －I 1＝0.9 A －0.6 A ＝0.3 A灯泡的额定功率为P ＝UI L ＝6 V×0.3 A ＝1.8 W(2)当开关S 2、S 3闭合，S 1断开，滑片P 置于a 端时，R 2、R 1串联由图像可知，当通过R 1的电流为0.4 A 时，R 1两端的电压为2 VR 2两端的电压U 2＝U －U 1＝6 V －2 V ＝4 V ，R 2＝＝＝10 ΩU 2I 2 4 V 0.4 A (3)当只闭合开关S 2，滑片P 置于a 端时，L 与R 2、R 1串联，。
2022年中考物理二轮复习重点专题训练 测量小灯泡的电功率 (Word版含答案)
测量小灯泡的电功率（含答案）1．小阳用“伏安法”测量额定电压为6V小灯泡L的额定功率。
他连接了如图所示的实验电路，其中各元件均符合实验要求且完好无损。
（1）当开关试触时，出现的现象是：_________（选填选项前的字母）；A．电流表的指针向左偏转B．电压表的指针向左偏转C．小灯泡L的灯丝烧断D．电流表指针超过量程偏转（2）改正错误后，闭合开关，移动滑动变阻器的滑片P，使电压表示数为6V，此时如图所示电流表的示数为_________A，则小灯泡L的额定功率为_________W；（3）保持小灯泡L正常发光的电路状态。
断开开关，只将标有“6V0.6A”的小灯泡代替小灯泡L，闭合开关，小灯泡的实际功率将_________（选填“大于”、“等于”或“小于”）它的额定功率。
2．好学的斌斌在家利用物理电学器材测量标有“2.5V”小灯泡的电功率，选用的器材有：电流表，电压表，3节新干电池，标有“30Ω1A”的滑动变阻器，开关及导线若干。
（1）实验前，斌斌发现电流表出现如图甲情况，接下来应该进行______；（2）斌斌连接好电路后，闭合开关前，经检查发现电路有一根导线连接错误，请你在图乙中错误的连线上画“×”，并用笔画线代替导线将电路连接正确；______（3）改正电路后，应将滑动变阻器滑片移到最_______端（选填“左”或“右”），然后闭合开关，此时他发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡处出现_______（选填“短路”或“断路”）；（4）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是_______W；（5）斌斌发现家里还有一个标有“3V”的小灯泡，他用“3V”小灯泡替换“2.5V”小灯泡后，移动滑片多次测量并做出了流过小灯泡的电流与其两端电压关系图，如图丁所示，通过数据分析知，小灯泡的电阻并不是恒定的，其主要影响因素是_______；在额定电压下，______小灯泡更亮一些（选填“2.5V”或“3V”）；在该电路中，当滑动变阻器接入电路的阻值为20Ω时，电路消耗的总功率为_______W。
(中考)物理《测量小灯泡的电功率》专项模拟练习(含答案) (435)
③请在右边的坐标图中画出小灯泡的电压和电流关系的图象
④在正常发光下，小灯泡的电阻是 Ω
⑤根据画出的图象，你得出的结论是：
。
(4)当小红小组将小灯泡两端的电压调到 3V 正在记录实验数据时，小灯泡突然熄灭，仔细
观察小灯泡钨丝被 烧断，这时她们进一步观察到的实验现象是：电流表的示
数
电压表的示数
。
(5)小红小组在评价交流时，发现有的组的同学将电压表连接成如图所示电路，则这种连接
A．电流表、电压表、滑动变阻器
B．电压表、电流表、滑动变阻器
C．滑动变阻器、电流表、电压表
D．电压表、滑动变阻器、电流表
评卷人 得分
二、简答题
3．测定额定电压是 4.5 伏特的小灯泡工作时的电阻和额定功率。 (1)在下面的方框内画出实验电路图。 (2)用笔画线代替导线，把图中的实物示意图按照电路图连接成实验电路。
测量出的电阻值比实际电阻值偏
，其原因是
。
8．下面乙图是“测量小灯泡额定功率”的实验电路图，已知小灯泡Ｌ的额定电压为 3.8V。
(1)请根据乙图在甲图中补充连接实物电路。注意：导线不许交叉！
(2)闭合开关，调节滑动变阻器滑片使小灯泡正常发光，此时电流表的示数如丙图所示。
则该小灯泡正常工作时的电流为
A，它的额定功率为 W。
14．要测定额定电压 2.5V、阻值约 10Ω的小彩灯 L 的额定功率，实验室提供了下列器材： 滑动变阻器 R(最大阻值 100Ω) 电流表 A(量程 0.6A) 电压表 V(量程 3V) 蓄电池 B(电源 电压 6V) 开关 S、导线若干 (1)请在图中将电路连接完整。 (2)下表是四位同学在实验中遇到的现象，请你分别写出造成这些现象的具体原因。
中考物理测量小灯泡的电功率(基础练解析版)
一、多选题1．（四川南充市·九年级期末）已知小灯泡的额定电压U 和定值电阻R 的阻值，下列哪些电路能准确快速地测得小灯泡的额定功率（ ）A ．B ．C ．D ．【答案】AC 【详解】A ．此图电压表测量灯泡两端的电压，电流表测流过灯泡的电流，滑动变阻器可以调节灯泡两端的电压使灯泡正常工作，最后用P UI =可计算出灯泡的额定功率，故A 符合题意；B ．此图无法调节灯泡两端的电压达到其额定电压值，也无法测出灯泡正常发光时的电流，故无法测出灯泡的额定功率，故B 不符合题意；C ．此图只闭合上面开关，电压表测灯泡两端的电压，调节滑动变阻器的滑片可使灯泡正常发光；保持滑片位置不动，只闭合下面开关，电压表测灯泡和定值电阻总电压，利用串联分压可计算出定值电阻两端的电压，再由UI R=计算出流过定值电阻的电流，由串联等流获得灯泡正常发光的电流，最后用P UI =可计算出灯泡的额定功率，故C 符合题意；D ．此图无法单独测量灯泡两端的电压，所以不能调节灯泡两端的电压达到其额定电压值，也无法测出灯泡正常发光时的电流，故无法测出灯泡的额定功率，故D 不符合题意。
故选AC 。
第3节 测量小灯泡的电功率第十八章 电功率2．（河南洛阳市·九年级期中）有两盏灯L1、L2，灯L1规格为“3V 3W”，灯L2的规格为“6V 6W”，忽略灯丝电阻变化，则下列说法正确的是（）A．L1与L2灯丝电阻之比为2∶1B．两灯并联工作时，L1和L2中的电流之比为2∶1C．两灯并联在电压为3V的电源上，L1与L2消耗的实际功率之比为1∶4D．当两灯串联在电压为9V的电源上时，两灯能同时正常发光【答案】BD【详解】A．由2UP UIR==可得，两灯泡的电阻分别为22111(3V)3Ω3WURP===22222(6V)6Ω6WURP===则L1与L2灯丝电阻之比123Ω6Ω=12R R=∶∶∶故A错误；B．两灯并联工作时，L1和L2中的电流之比'121'2122 1UI RRUI RR===故B正确；C．两灯并联在电压为3V的电源上，L1与L2消耗的实际功率之比2'1212'2122 1UP RRUP RR===故C错误；D．当两灯串联在电压为9V的电源上时，由串联电路中总电阻等于各分电阻之和可得，电路中的电流129V =1A 3Ω+6ΩU U I R R R ===+总 此时两灯泡两端的电压分别为'111A 3Ω=3V U IR ==⨯'221A 6Ω=6V U IR ==⨯此时两灯泡两端的电压均等于额定电压，所以两灯泡能同时正常发光，故D 正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
爱看书的康强 爱看书的康强 第二节 测量小灯泡的电功率 贵州4年真题面对面（2014~2017） 1. (2017铜仁40题12分)小华在“测量小灯泡的额定功率”的实验中，电源电压为3 V，小灯泡额定电压为2.5 V. (1)为了完成实验，请用笔画线代替导线将图甲中的实物图补充完整(导线不能交叉)．
第1题图 (2)闭合开关S，移动滑片，发现小灯泡不亮，电流表无示数，电压表有明显示数，则发生此故障的原因可能是________． (3)排除故障后，闭合开关S，移动滑动变阻器的滑片到某一位置时，电压表示数为2.0 V，为了测定小灯泡的额定功率，应将滑片向________端移动． (4)当电压表示数为2.5 V时，电流表示数如图乙所示，则表格中空白处的数据为________，小灯泡的额定功率为________W. 实验次数 1 2 3 电压U/V 2.0 2.5 3.0 电流I/A 0.2 0.23 (5)小华通过计算发现，三次实验中小灯泡的电阻相差较大，其原因是____________________________________． 2. (2017黔东南22题7分)在测定“小灯泡电功率”的实验中，电源电压为4.5 V，小灯泡额定电压为2.5 V、电阻约为10 Ω.
第2题图 (1)连接电路时开关应________． (2)请你用笔画线代替导线，将图甲中的实物电路连接完整，要求滑动变阻器向右移动时灯泡变暗． (3)闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流爱看书的康强 爱看书的康强 表无示数，原因可能是________________________． (4)电路故障排除后，闭合开关，移动滑动变阻器的滑片P到某一位置时，电压表示数如图乙所示，为________V，若想测量小灯泡的额定功率，应将图甲中的滑片P向______(选填“A”或“B”)端移动，使电压表的示数为2.5 V. (5)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出的小灯泡的额定功率是______W．请认真观察图丙，你还有什么发现？________________________．(写出其中一条) 3. (2017黔西南19题10分)在“测量小灯泡的电功率”的实验中，提供的器材有：额定电压为3.8 V的小灯泡、“10 Ω 1 A”的滑动变阻器、四节新干电池等．
第3题图 (1)请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大． (2)闭合开关，移动滑片P到某一点时，电压表示数如图乙所示．为测量小灯泡的额定功率，应将滑片P向________端移动，直至电压表的示数为3.8 V，此时电流表示数如图丙所示，则小灯泡的额定功率是________W. (3)实验过程中，小灯泡突然不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则出现故障的原因可能是___________________________________________________________ _____________________________________________________. 4. (2017安顺16题6分)小芳到实验室做“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“2.5 V”的小灯泡、电源、滑动变阻器、开关、两个电压表(没有电流表)、阻值为10 Ω的定值电阻R0、导线若干．她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图．
第4题图 (1)请你将图甲中电路图补充完整． (2)闭合开关前，应将滑动变阻器调至阻值______的位置． (3)闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表的示数为________V，此时电压表的示数如图乙所示，是________V. (4)小灯泡的额定功率为________W. (5)她还进一步设计出了只有电流表没有电压表解决这个问题的方法，其电路如图丙所示，R0＝10 Ω，并认为关键的一步是必须调节滑动变阻器，使电流表的示数为________A爱看书的康强 爱看书的康强 时，再读出电流表的示数，才能计算出小灯泡的额定功率． 5．(2016黔东南20题6分)如图甲所示是小红在“测量小灯泡的电功率”实验时连接的电路，小灯泡的额定电压为2.5 V，电源电压恒为6 V. (1)请用笔画线代替导线，将图甲电路连接完整，并在虚线方框内画出对应的电路图．
第5题图 (2)闭合开关后，滑动变阻器滑片P向右移动时，电流表示数________，电压表示数________．(均选填“变大”“变小”或“不变”) (3)调节滑动变阻器使灯泡正常发光，电流表的示数如图乙所示，此时电路电流为________A，小灯泡的额定功率为________W. 6．(2016毕节37题9分)在测量小灯泡的电功率后，同学们进一步思考：在电流一定时，小灯泡的功率跟电阻有什么关系呢？实验小组利用如图甲所示电路，选用三个额定电流在0.3 A左右的小灯泡L1、L2、L3进行探究．
第6题图 (1)将灯L1接入图甲电路，请你用笔画线代替导线，将实物电路连接完整； (2)闭合开关，移动滑动变阻器滑片P时发现灯不亮，电流表没有示数，电压表有明显的示数，则发生故障的原因可能是____________； (3)排除故障，检查电路无误后，闭合开关，调节滑动变阻器滑片P，使电流表示数为0.2 A，此时电压表示数如图乙所示，为________V，则灯L1的电阻是________Ω，实际功率是________W； (4)一位同学在上述实验电路中直接拆下灯L1改换成灯L2，此时观察到电流表示数变小，为保持电流表示数为0.2 A，应将滑动变阻器滑片P向________(选填“A”或“B”)端移动．该同学直接拆接存在操作错误，正确的操作是：拆接电路时开关必须________，滑动变阻器调到最大值； (5)分别正确换接灯L2、L3做实验，保持电流表示数为0.2 A．分别测出灯L2、L3两端电压，计算出灯L2、L3的电阻和实际功率，并将实验数据记录在图丙表中，分析表中数据得出结论：电流一定时，小灯泡的实际功率跟电阻成________的关系． 爱看书的康强 爱看书的康强 7．(2016黔南州20题7分)小宏在做“测定小灯泡电功率”的实验中，器材齐全且完好，学生电源有2、4、6、8、10、12 V六挡供选择，滑动变阻器有A、B两个(A标有“10 Ω 1 A”字样、B标有“20 Ω 2 A”字样)，待测小灯泡标有“2.5 V”字样．小宏选用电源的6 V挡，并选取一个变阻器进行实验． (1)小宏连接实物时未完工，请你用笔画线代替导 线将图乙中滑动变阻器连入电路，要求滑片向右滑动时阻值变大．
第7题图 (2)测定小灯泡的额定功率需要测量和记录的物理量是________和________，判定该小灯泡正常发光的方法是______________________． (3)小宏正确连接电路且实验步骤正确．当滑动变阻器阻值调到最大值时闭合开关，发现小灯泡发光较亮(发光异常)，电压表、电流表的示数分别如图丙、丁所示，其中电流表的示数是________A，出现这种情况的原因是他选用了________(选填“A”或“B”)变阻器；此时若要测出该小灯泡的额定功率，你的方法是：________________________________________________________________________. 8．(2015六盘水26题6分)如图甲所示是“测量小灯泡功率”实验电路，电源电压为3 V，小灯泡的额定电压为2.5 V.
第8题图 (1)连接电路时，图中导线a端应与电压表上标有数字________(选填“3”或“15”)的接线柱相连． (2)闭合开关前，应将滑片P置于________(选填“A”或“B”)端． (3)若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为________ V. (4)根据实验数据画出I－U图像，如图乙所示，则小灯泡的额定功率是________W. (5)结合图乙的信息思考，能否利用图甲电路，采用控制变量法来“探究电流与电压的关系”？______并说明理由________________________________________________________________________． (可从电阻因素进行分析) 爱看书的康强 爱看书的康强 答案 1. (1)如答图所示 (2)小灯泡断路 (3)左(A或C) (4)0.22 0.55 (5)小灯泡的电
阻受温度的影响
第1题答图 【解析】(1)根据题意，灯泡的额定电压为2.5 V，电压表测量小灯泡两端电压，所以电压表的量程选择0～3 V量程，灯泡和滑动变阻器串联，如答图所示；(2)闭合开关S，电流表无示数，说明电路中有断路，又因为电压表有明显示数，说明是电压表两接线柱之间有断路，所以可能是小灯泡断路；(3)为了测定小灯泡的额定功率，必须使小灯泡两端电压为额定电压U额＝2.5 V，由于此时电压表示数为2.0 V，要使灯泡两端的电压增大，根据U＝IR，必须使电路中的电流变大；根据I＝U总R总，I变大，R总必须减小，所以滑动变阻器的滑片
应向左移动；(4)如题图乙所示，电流表的示数是I＝0.22 A，所以小灯泡的额定电功率为P额＝U额I＝2.5 V×0.22 A＝0.55 W；(5)灯丝电阻随温度的升高而增大，所以三次实验中小
