轨道联络巷掘进地质说明书
掘进地质说明书(样本)
地面为植物林覆盖的山脉，无建筑物及其它构筑物，标高在××米以上，井下施工不影响地面。
邻区采掘情况
上区段+××工作面在施工破眼，+××正在回采,本区段+××运巷在施工。
巷道煤岩层性
施工段岩层主要为砂岩、粉砂岩、砂质泥岩及泥岩，其中砂岩厚层状、灰白色、石英脉较为发育，富含较多的星散状菱铁矿夹层，厚度××m，硬度f:××级；粉砂岩含管柱状黄铁矿化虫迹及椭圆状黄铁矿结核，薄层状、层理发育、厚度一般为×m，硬度：f:××级；砂质泥岩及泥岩，块层状、厚度×m左右，硬度：f:××级;×号煤层，粒度较为发育，整体条带状结构，厚度×m，f:×级。
瓦斯情况
低
煤层爆炸指数
无爆炸性
自燃等级
无自燃倾向
地质构造特征
本施工段内地质构造较简单，整体为单斜构造，倾角最小×°，最大×°，平均倾角×°，局部发育小型褶皱、小断层（造成岩层裂隙发育）或出现煤层压薄至不可采情况，遇到此种情况需加强支护措施。
水文地质条件
水文地质条件简单，仅局部出现有零星淋滴水现象。
地层柱状图
工作面
掘进地质说明书
编制人：
地质技术主管：
矿总工程师：
福建××××公司××煤矿
编制时间：××年×月×日
掘进工作面地质说明书
井上
下位
置及
影响
程度
采区名称
×采区
工作面名称
××运巷
开口坐标位置及范围
开口位置：X：……Y：……；从××石门×测点处的×煤线斜穿×号顶部岩层施工石门，见×号煤后跟煤施工；大致范围：西以×石门为界，东至××断层（详见附图），预计施工长度为××米。
煤层编号
煤层பைடு நூலகம்度
轨道运输巷掘进地质说明书
泥岩
2.0
黑色，泥质结构，薄层状构造，成分为泥质。
老底
细～粉砂岩
4.0
灰色，粉砂质结构，薄层状构造，成分为粉砂质，上部泥质含量较高，夹有薄层状砂质泥岩。
地
质
构
造
情
况
地层产状变化情况：井田位于吕梁山块隆与晋中新裂陷的交接部位，属吕梁山复背斜的东翼，霍西向斜的西北部，次级构造有霍山、上千沟、霍村诸断层组成的断层组，以北北东方向从区外东部穿过。本井田虽然褶曲比较发育，但均属宽缓褶曲，两翼地层比较平缓，倾角大都在20～10°之间。根据钻孔ZK4-7和轨道、运输巷实际揭露，该范围内地质条件简单，无断层等地质构造存在。
、二叠系下统山西组砂岩裂隙含水层
为碎屑岩裂隙含水层组，含水层主要由中、细粒砂岩组成，含水空间以构造裂隙为主，厚度变化较大，钻进过程中钻孔未发现有明显的漏失现象。区内二叠系下统山西组地层沉积不全，大部剥蚀，大多位于侵蚀基准面以上。由于部分山西组出露在山梁、山坡及沟谷两侧，成为相互独立的含水体，富水性弱。
地面相对位置及主要建筑物和设施
位于办公区以南410m左右，终点在芦子沟村以西600m处，地面为山岭和沟壑，无村庄建筑物及受国家或地方保护区域。
井下位置
及邻区
采掘情况
井下位于主斜井底部，距离回风巷30m，设置中腰线沿+870m水平按照18°上坡布置。设计方位117°04′24″，全长84m。巷道巷道断面为拱形，净宽3.7m，净高2.6m，净断面9.26m2。
银亿
YINYI
山西灵石亨元顺煤业有限公司
轨运联巷工作面掘进地质说明书
编制单位:
编 制:
审 核:
批 准:
接到通知时间：
提交 时 间：
2510轨道巷掘进地质说明书
山西东江煤业集团有限公司2510轨道巷工作面掘进地质说明书2014年2月12日编制单位：水害防治中心编制：科长：矿总工：审批意见：地理及周边掘进工作面名称2510轨道巷巷道服务年限临时巷道用途开拓2510工作面掘进巷道围岩性质顺巷道顶板掘进全煤巷道地面垂高（m）223 工作面标高（m）715.203地理位置位于井田西北部；地面东南方向与杨树岭村相邻。
井下位置及四邻采掘情况走向西南至东北方向，与2508工作面相邻，西南方向与二采区西翼三条下山相邻。
巷道掘进长度（m）590 巷道断面（m2）9.72煤矿结构简单煤岩层倾角（度）6°-8°掘进层顶底板情况巷道为全煤巷道，顶板为白砂岩。
顶底板名称岩性名称厚度（m）岩性特征老顶砂岩稳定坚硬直接顶碳质泥岩质脆伪顶松散泥岩0.1---0.3 质软直接底碳质泥岩0.3---0.8 质脆老底砂岩8---11 稳定坚硬水文地质情况及掘进情况工作面的含水层自上而下有：1.奥陶系中统石灰岩岩溶裂隙含水层组为工作面最主要的含水层组，埋藏较深，一般厚度在450m 左右。
由石灰岩、白云质灰岩、角砾状灰岩、泥灰岩及溶洞中次生沉积物等组成，井田内主要含水层为上马家沟组上段及下段和下马家沟组上段几层石灰岩。
据中西部水-1号供水井抽水试验资料，单位涌水量为0.1758L/s·m，渗透系数0.054m/d，抽水时间24h，稳定时间10h，水位降深为60m，静止水位标高808m。
矿化度2330.28mg/L,总硬度1045.94 mg/L,PH值7.26，水质类型为Cl·SO4－Na·Ca型。
上述水-1号供水井抽水试验资料表明，本含水层富水性中等。
推测奥灰水水位标高在807-810m之间，流向由东北向西南。
2.石炭系上统太原组含水层组工作面内均被覆盖，该含水层主要由5-6层石灰岩组成，总厚度为18.68m，石灰岩裂隙较发育。
据矿井边界外西南约7km处原胜利煤矿精查地质报告，太原组水位标高为843.49—846.23m，单位涌水量0.00091—0.073L/s.m，渗透系数0.00675—0.08218m/d，富水性弱。

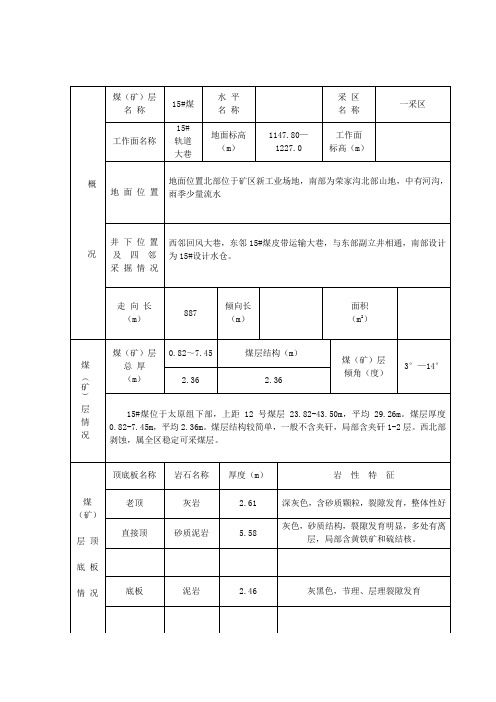

15#轨道大巷
附
图
1、15#轨道大巷掘进地质图（1：2000）
2、15#轨道大巷井上下对照图（1：2000）
煤（矿）
层顶
底板
情况
顶底板名称
岩石名称
厚度（m）
岩性特征
老顶
灰岩
2.61
深灰色，含砂质颗粒，裂隙发育，整体性好
直接顶
砂质泥岩
5.58
灰色，砂质结构，裂隙发育明显，多处有离层，局部含黄铁矿和硫结核。
底板
泥岩
2.46
灰黑色，节理、层理裂隙发育
地
质
构
造
情
况
概述：
该工作面呈南北走向，整体为北高南低单斜构造，局部为褶皱构造。根据现有地质资料显示，该工作面掘进范围内不存在地质构造。
一般条件下，开采15号煤层时的矿井涌水部分来自其顶板灰岩裂隙水。灰岩裂隙水均为弱含水层。局部可能出现淋水、涌水。当工作面发生涌水时，一般通过排水即可处理，对生产威胁较小。15#煤层上距9#采空区层间距为90米，掘进时不受采空水影响。预计正常涌水量20m³/h，最大涌水量40m³/h。
队组施工时，需严格执“有掘必探，先探后掘”的相关规定，做好超前探工作；同时做好工作面顶板淋水监测，出现异常及时汇报。并做好工作面低洼处的排水工作，防止窝头积水过多影响生产。
1147.80—1227.0
工作面
标高（m）
地面位置
地面位置北部位于矿区新工业场地，南部为荣家沟北部山地，中有河沟，雨季少量流水
东130运联巷
正常
地压
正常
问
题
及
建
议
1、开门时附近巷道较多应加强放炮站岗。
2、开门处由于是半煤岩，应加强支护，防止冒顶。
附
图
1、东130运联巷平面图（1：1000）
2、东130运联巷剖面图（1：200）
3、一采区顶底板综合柱状图（1：400）
祥见综合柱状图（后附）
地质
构造
情况
该工作面地质条件简单，巷道下部有一断层DF-4对生产影响不大。
水文
地质
情下无水。
影响回采的其它地质情况
最大涌水量
/
正常涌水量
/
瓦斯
瓦斯涌出量低
煤尘
具有爆炸危险性，爆炸指数41.31%
煤的自燃
煤层具有自然发火倾向,自然发火期3~6个月
东130运联巷掘进地质说明书
编制：
科长：
总工：
日期：年月日
工作
面概
况
该巷道位于1采区，从东130轨道下山A27点开门与东130皮带下山煤仓处相贯通，巷道标高为-268~-285m，对应地面标高为+41米，地面无其它建筑物，无常年地表水。
巷道
穿层情况
巷道所穿岩层依次为：泥岩（厚0.76米）——细粒砂岩（厚6.75米）——粉砂岩（厚6.45米）——细粒砂岩（厚5.82米）——粉砂岩（厚7米）
掘进工作面地质说明书
掘进工作面地质说明书概况煤层名称8# 巷道名称地面标高（m）1260-1290 井下标高（m）1057地面位置地面相对应位置为为丘陵地带，岩石裸露，有零星植被，没有居民居住。
井下位置及四邻采掘情况东邻边界保护煤柱，西邻8#运输、轨道、回风下山，北与8112运输顺槽相邻，两巷从开口至8114回风顺槽停掘位置距离逐渐远离，距离在21～88m。
南为实体煤田。
掘进对地面设施影响基本无影响。
巷道设计长度（m）1214巷道设计高度（m） 2.65 设计方位角（m2）89°36′巷道设计宽度（m） 3.8煤层情况煤（矿）层总厚（m）1.9-2.2煤层结构煤层倾角5°左右夹矸1-2层，厚度约为0.4m左右水文地质区域水文地质情况说明本地区气候干燥，降水多集中在7、8、9三个月内，形成集中补给，集中排泄，8#煤层顶板为砂质泥岩、细砂岩，致密含水性较弱，在有裂隙的地段偶尔会有滴水现象，最大为淋漓状。
隔水层为细砂岩及砂泥岩，层厚稳定，隔水性能较好。
本区水文地质条件简单，对掘进影响不大。
预计最大涌水量3.5m³/h预计正常涌水量1.5m³/h煤层区段地质特征119号钻孔最接近巷道开口位置，根据该钻孔柱状图显示，开口将揭露砂泥岩、细砂岩、泥岩、8-1煤、粘土岩。
砂泥岩：灰色，含大量云母，厚1.22m。
细砂岩：灰色，具不明显条带状水平层理，厚0.38m泥岩：碎块状，含粘土质，厚0.12m。
8-1煤：黑色。
粘土岩：灰色具滑腻，节理发育充填大量黄铁矿薄片。
地质构造情况构造名称走向倾向倾角性质落差影响程度DF13 85°355°60°-80°正断层0-18m 大DF41 80°350°60°-80°正断层0-15m 大根据8112运输顺槽及三维地震勘探资料分析，按照巷道原设计方位86°30′掘进将受到DF-13号断层影响，为避开该断层，巷道方位按89°36′56″掘进，仍无法避免受该断层影响，掘进至1030m时，将受到DF-41号断层影响，顶、帮将出现破碎现象。
掘进地质说明书
5#轨道大巷掘进地质说明书编制单位：炭窑坪煤业地测科编制人：曹强强审核人：雒星峰地测副总：总工程师：接到委托时间：提交时间：目录一、文字说明概况第一节邻近采区及地面相对位置的关系第二节煤（岩）层地质构造第三节煤层结构及其变化情况第四节煤层顶、底板岩性第五节水文地质条件第六节岩浆入侵时对工作面可能造成的破坏第七节资源储量第八节结论及建议施工注意事项二、附图局部工程平面图1：2000综合柱状图1：200剖面图1：2000一、文字说明概况第一节邻近采区及地面相对位置的关系一、5#轨道运输大巷相应的地面位置在炭窑坪煤矿的以北的山坡上。
施工对地面没有较大影响，巷道的上方以及施工正前方没有老空区，但是为了确保安全，必须本照“有掘必探，先探后掘”的原则。
矿井所处的张家庄沟内无地表水体及常年性河流，沟谷多为季节性河流，旱季干枯，仅在雨季有洪水径流。
本矿井属于基建矿井，但是4号煤有采空现象，具体资料不详，故在掘进巷道时必须加强预测预报和探放水工作。
第二节煤（岩）层地质构造一、井田位于河东煤田中段，区域构造位置处于吕梁山复背斜之次级构造王家会背斜西翼，受其影响井田范围总体呈一走向北东，倾向北西的单斜构造，局部有次级起伏。
其中较大的次级起伏在井田南部表现为井田西部的S1向斜和井田东部的S2背斜及S3向斜。
井田地层倾角大部比较平缓，为3o-12o左右，东北局部地段较陡，地层倾角可达15o-20o。
另外，根据地表出露和井下巷道揭露，井田内还发现3条正断层，现将井田主要次级褶曲和断层叙述如下：一、褶曲1、S1向斜（刘家湾向斜）位于井田西部，轴向N5°-15°E,斜穿井田。
向斜两翼基本对称，倾角比较平缓，其西翼倾角多在3°-8°之间，井田内延伸长度2700m左右。
2、S2背斜（大土河背斜）位于井田东南部，轴向N20°-50°E,斜穿井田东南部。
背斜两翼北段基本对称，地层倾角在5°-8°之间，其南段东翼平缓，地层倾角在4°-6°，两翼较陡，地层倾角在6°-12°左右，井田内延伸长度3100m左右。
XXXXXX联络巷掘进地质说明书
古蔺县石宝镇隆石煤矿1163联络巷掘进工作面地质说明书编制：总工程师：一、文字说明概况第一节邻近采区及地面相对位置的关系地面相对位置及邻近采区开采情况水平名称1162水平采区名称二采区地面标高（m）1100～1260m井下标高（m）1189m地面的相对位置及建筑物地面高低起伏，无重要建筑物、河流、堰塘、水库、河沟、水耕地等井下位置及掘进地面设施的影响只是巷道部分地段对应地表有民房, 应留设保安煤柱或给予一定的搬迁补贴费。
掘进施工对地表无大的影响邻近采区开采情况1163联络巷布置在Y5（C17）煤层中，相邻未进行采掘作业，对巷道施工无影响。
岩层走向北东南西走向倾斜310°~330°长度150m 施工对地面没有较大影响，巷道的上方以及施工正前方没有老空区，但是为了确保安全，必须本照“有掘必探，先探后掘”的原则。
本矿井属于技改建设矿井，在掘进巷道时必须加强预测预报和探放水工作。
第二节煤（岩）层地质构造及地层特征矿山位于古蔺复式背斜北翼，柏杨坪向斜西部仰起端，地层走向呈近南北向分布，为单斜构造，地层倾向65～85°，倾角27～32°。
矿山有一逆断层F9，位于矿区南部风井口南侧。
该断层走向北东～南西，断层倾向南东，断层倾角45°左右，使东盘矿层抬升，西盘下降，断距10～15m，该断层使两盘20m左右范围内岩性破碎，裂隙发育，并见较多的断层角砾岩，岩性为砂岩，泥质砂岩及煤屑，该断层对矿山内深部煤矿层均被断为两块，破坏了煤层的连续性。
区內地层走向呈北西～南东向分布为单斜构造，地层倾向65～85°，倾角27～32°。
区内地层为：三叠系下统飞仙关组、二叠系上统长兴组、二叠系上统龙潭组、二叠系下统茅口组，主要为沉积环境稳定的浅海相碳酸盐、碎屑沉积物，第四系残坡积分布零散。
现由新至老分述如下：1、第四系全新统松散土层（Q4 ）主要分布于山麓、沟谷、山湾、缓斜坡及低洼地带，由残积、坡积、崩积、冲洪积的黄灰色、褐黄色、紫灰色、灰色、深灰色块碎石土、角砾土、粉质粘土、粘土、砂土组成。
-780m南翼岩石轨道大巷揭煤地质说明书
xx矿业集团xx矿-780m南翼岩石轨道大巷揭煤地质说明书编制单位：地质测量科编制：审核：科长：地质副总：总工程师：编制日期：二○○九年三月十日巷道名称-780mxx石轨道大巷煤层名称13-2煤13-1煤12煤水平名称采区名称-780m南翼采区概况掘进区段范围及施工情况邻近采掘情况勘探控制程度-780m南翼岩石轨道大巷位于南翼采区与中央采区之间，巷道施工方位178°，揭煤区段按仰角3‰上山施工，设计巷道全长4200m，底板设计标高为-779.3m～-796.0m。
截至3月6日，已施工至测点S76 +27m处，该巷道由309队施工。
本巷道与-780m南翼主胶带机大巷相隔40m，目前，本巷道掘进超前-780m 南翼主胶带机大巷200m左右。
根据钻孔资料分析，13-1煤层厚度约4.5m,12煤厚约0.9m，岩层倾角较陡，约10°～25°，13-1煤层、12煤层赋存稳定。
巷道附近十三12和79钻孔控制可靠，十三12钻孔未见13-2煤层，可能由于断层断失，79钻孔见0.6m厚的13-2煤层。
十三12钻孔距揭煤点平面距离约75m，79钻孔距揭煤点平面距离约127m。
附近没有揭露13-1煤层或12煤层的巷道，在巷道掘进过程中，实行边探边掘。
13-2煤层0.6m13-2煤层复杂煤层70°～90°煤层13-1煤层4.5m13-1煤层复杂产状∠10～25°结构12煤层0.9m12煤层简单煤层倾角较陡，约10°～25°，13-1煤层赋存稳定，一般含2～3层炭质泥岩、泥岩夹矸，受断层和层滑构造的影响煤层厚度变化较大，煤层硬度较小，松散易碎，13-1煤和12煤赋存稳定，13-2煤层赋存较稳定。
预揭煤层控制程度采掘工程控制程度煤层厚度煤层及其顶底板岩性煤层情况掘进区段特征该巷道将先后穿过13-2煤层、13-1煤层及12煤层。
13-2煤层厚0.6m，底板为2m厚的砂质泥岩，顶板为2.8m厚的细砂岩；13-1煤层厚4.5m，底板为3m厚的砂质泥岩，顶板为2.85的中砂岩；12煤层厚0.9m，煤层顶板为3.1m的泥岩，底板为3.05m的泥岩。
3号煤层采区轨道巷地质说明书
根据地质精查勘探报告提供的水文地质资料顶、底板砂岩正常涌水量3.1m3/h，最大涌水量5.7m3/h。
3. 石灰岩水: K2、K3、K4石灰岩含水层, K2石灰岩平均厚度15m， K3石灰岩平均厚度4.5m， K4石灰岩平均厚度3.5m, K4石灰岩上距3煤最近,距离为38m。岩溶裂隙发育,富水性弱。
2.掘进期间加强对王和南断层富水性的探查，探明其影响程度，采取相应的措施，预防水害的发生。
3.在未采取探查、注浆加固等防治水措施之前，严禁巷道直接揭露三灰含水层和落差大于15m断层。
4.巷道接近预计的断层构造带时，要进行导富水性探查。
5.排水设施完善，排水能力满足安全生产的要求。
6.矿井防治水害的原则，本矿井直接充水含水层含水性弱，一般不可能产生水害事故，对矿井产生突水事故的主要可能为老窑、采空区积水，开采靠近时应引起注意，并在井下采煤时，掌握突水征兆，其征兆有以下几点：（1）煤层发潮发暗，正常情况下煤层是干燥光亮的，当有水渗入时，使之潮湿变暗，说明附近有积水。（2）煤壁出汗，煤层是隔水的，当煤层附近和其上方存在有积水，使得煤壁温度低于巷道空气温度，在冷热交换作用下而出汗。（3）工作面温度低，迎头必有积水区，当煤层渗透进水后，吸收热量而使工作面温度降低。（4）煤壁挂红毒气增生，注意积水老窑，积水年久，煤质变松，裂隙面生锈，由于积水年长日久，水渗入裂隙中挤出气体，这些气体如硫化氢、沼气等在未采掘前被迫压缩于裂隙中，巷道开拓后，获得释放，溢水巷道。上述突水征兆一经呈现，应立即报告有关部门及时组织查明情况，以便及早采取有效措施，妥善处理。
井下位置
及四邻
采掘情况
该掘进工作面井下位置位于井田中部，距轨道暗斜井变坡点240m，开门口位置位于G4点向前105m处，3号煤位于山西组底部，煤层厚度0-1.30m，尚未开拓开采。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山西煤炭运销集团阳城大西煤业有限公司轨道联络巷掘进地质说明书
编制单位：
编制：
审核：
地测副总：
总工程师：
工作面掘进地质说明书
概况煤层名称3#煤层水平名称采区名称1采区
工作面
名称
轨道联络
巷
地面标高
（m）
+991 ~ +942
工作面标高
（m）
+741 ~ +756 地面位置对应地表为荒山。
井下位置
及四邻
采掘情况
北为3010回采工作面，南150米为回风立井，东临回风大巷，西接轨道大巷。
煤层情况
煤层厚
（m）
2.82
煤层结构（m）
煤层倾角
3°—6°
简单
3#煤灰黑—黑色，以亮煤为主，次为镜煤、暗煤，镜煤多呈透镜状或薄层状，似金属光泽，条带状结构，层状构造，参差状、阶梯状断口，条痕为灰黑色，内生裂隙较发育，性脆易碎，视密度为1.42t/m3，宏观煤岩类型为光亮型煤。
煤层顶底板情况顶低板名
称
岩石名称厚度（m）岩性特征
老顶砂岩 2.8
深灰色砂岩及砂岩、泥岩互
层，岩石坚硬。
直接顶
黑色泥岩、
砂质泥岩
3.1
黑色泥岩致密，厚度 3.1m，
局部细粒砂岩、粉砂质泥岩。
地板砂质泥岩 3.11
砂质泥岩、泥质粉砂岩，局部
为细粒砂岩.
地质构造情况
概述：
根据矿井钻孔资料、相临3010工作面和两条大巷实揭地质资料以及3#煤层底板等高线分析，轨道联络巷整体呈单斜构造，煤底板起伏变化不大，无断层、陷落柱构造。
构造名称走向倾向倾角性质
落差
（m）
对掘进影响程度
水文地质情况及防治水措施
一、水文地质情况分析
1、底板水：轨道联络巷掘进工作面地板标高高于奥灰水位，不会对掘进产生影响。
2、顶板水：该工作面顶板砂岩含水层含水性降低，虽然掘进时局部地段会出现顶板淋水现象，但涌水量不会大，不会对掘进产生较大影响。
3、老空（巷）水：轨道联络巷南、北均为实体煤层，掘进时不受老空的影响。
二、防治水措施：
根据上述分析，特制定以下防治水措施：
1、掘进时加强工程质量管理，制定出切实可行的防冒顶措施，避免冒顶事故发生。
2、轨道联络巷巷掘进时要跟头铺设水沟，坡度保持一致，保证水流畅通。
并设专人做好水沟的维护及清淤工作，做好排水工作。
3、掘进时要坚持“有掘必探，先探后掘”的防治水原则，做好对轨道联络巷的探放水工作。
探放水设计和安全技术措施另行发送。
4、掘进时施工队要加强水情观测，发现有出水征兆时，要及时向调度室汇报，以便采取措施进行处理。
影响掘进的其它地质情况瓦斯掘进时要加强通风和瓦斯管理工作。
煤尘无煤尘爆炸性。
煤的自燃不易自然
地温正常
地压正常
问题及建议
1、掘进时应加强顶板管理，防止冒顶事故发生。
2、轨道联络巷掘进时按照2%坡度
3、掘进时要坚持“有掘必探，先探后掘”的防治水原则，做好轨道联络巷的探放水工作，确保安全施工。
4、地测人员要及时下井观测收集地质、水情资料，及时预测前方地质构造及水文地质情况。
施工队在掘进过程中，应加强地质及水情的观测，若发现异常情况，请及时与地测科联系。
