水煤浆技术论文
水煤浆技术
摘要：能源是人类社会和经济发展的重要物质基础。当今世界,特别是中国,使用的一次能源主要是化石能源,它们在一次能源中所占的比例分别是90％与97.5%。化石能源是不可再生的不洁净能源,按不洁净程度排序,依次为:煤炭,石油,天然气。分析了几种煤代油的途径后,认为建设煤炭液化示范工厂作为技术储备是非常必要的,但目前还难以大规模商业化运作.以水煤浆代油虽有局限性,却是当前经济、现实和有效的途径,而且对目前的燃油用户有显著的经济效益.提出了将煤炭转换为水煤浆使用后,可减少燃煤污染的6个方面.分析了现有油炉改为烧煤或水煤浆的利弊与适用的范畴.为治理大量分散的中小型燃煤锅炉的燃煤污染,在大多数情况下,改烧水煤浆是一条经济可行的途径。
关键词：水煤浆 技术 环境
一． 水煤浆是八十年代初出现的一种新型煤基流体燃料，，国际上英文称为CWM（Coal Water Mixture）或CWF（Coal Water Fuel），它含煤约70％，化学添加剂约１％，其余为水和1%的添加剂通过物理加工得到的一种低污染、高效率、可管道输送的代油煤基流体燃料。其中的水并不能提供热量，在燃烧过程中还会因蒸发造成热损失，不过这种损失并不大。以含煤70％的水煤浆为例，1公斤水煤浆中含水0.3公斤，水的气化潜热不到600大卡/公斤，故燃烧1公斤水煤浆因其中水造成的热损失不到180大卡，约占水煤浆热值的4％。可是它却使煤炭从传统的固体燃料转化为一种流体燃料，从而带来很多优点。水煤浆像油一样，可以泵送、雾化、贮存与稳定着火燃烧。两吨水煤浆可代一吨油。由于水煤浆与燃油在相同热值下相比，其价格仅为重油的1/2左右，以水煤浆代油具有显著的经济效益，因此是目前企业通过技术改造解困的有效途径之一。燃用水煤浆与直接烧煤相比，具有燃烧效率高、负荷易调控、节能和环境效益好等显著优点。水煤浆经长距离管道输送到终端后可直接燃用，储运过程全封闭，既减少损失又不污染环境，是解决我国煤炭运力不足的重要运输方式之一。
石油是重要的战略物资，我国每年烧油量仍在三千万吨以上，占石油产量的五分之一。我国煤多油少、并致力于控制燃煤污染，所以水煤浆技术在我国受到政府的特别重视，国家领导人多次亲临考察。1996年初江泽民总书记在中国矿业大学北京校区等考察煤炭科技工作时，对水煤浆技术给予了高度评价，并指出“从战略上看，中国煤炭资源丰富，要充分发挥煤的作用。中国的燃料在相当长的时期要依靠煤，要把水煤浆作为一个战略问题来考虑，这是一件十分重要的工作。
当今全世界在石油能源危机的经济大衰退之后，清醒地认识到石油天然气作为清洁能源，并不是取之不尽用之不竭的，丰富的煤炭依然是长期可靠的主要能源。然而，传统的燃煤方式造成严重大气污染的历史教训是不容重现的。于是煤炭液化、汽化和浆化成为先进工业国家普遍重视的研究课题。水煤浆则是煤炭液化的最佳成果，也是煤炭洁净利用最廉价的实用技术。
我国煤炭资源分布集中在“三西”，即山西、陕西及内蒙西部。目前有63%的煤炭要从“三西”调出，我国长期存在北煤南运、西煤东调的格局。煤炭的管道运输投资少、建设周期短、营运费低、为全密闭输送，不污染环境。水煤浆经管道输送到终端即可供用户燃用，而且可长期密闭储存。
二、
1、水煤浆成分
水煤浆就是煤与水的混合物，由3部分组成，即煤粉、水和添加剂。煤粉是燃烧的主体，约占水煤浆组分的70% ，其粒级有严格的要求，通常要经过粉碎、洗选、去灰、沉淀，颗粒直径在40～120Lm。添加剂的比例大约是水煤浆组分的1%～2% ，其余28%～29% 为水。成品水煤浆具有一定的稳定性，静置一个月时间可以不沉淀、不分层。而且具有一定的流动性，可以象燃油一样车装、船载或通过管道输送。其次是雾化性能好，在一定压力下通过喷嘴形成雾状，充分燃烧。目前，我国工业生产的水煤浆，一般浓度在70% 左右，粘度在1000MPa.s 左右，稳定性不低于1个月，燃烧效率可达到98% ，单位热强度和燃烧负荷都优于燃煤。
”
2、水煤浆的配制与水煤浆的质量特征
1）水煤浆配制
水煤浆配制有3大要素： 一是煤炭；二是煤浆的粒度级配； 三是添加剂。要生产出质量优良、性能稳定的水煤浆必须有优质的煤炭作为基础。煤炭由于产地、埋深和经过地质年代不同，煤的质量有较大差异。如何选用优质煤炭来配制水煤浆呢？这就需要做好煤源调查和煤质检验工作，按以下质量指标来选择优质原料煤。
a. 煤的灰分要低。制浆用煤必须进行洗选以降低灰分。低灰分煤的表面有较为均匀的物理化学性质，易于制浆且燃烧效率高、热值高。
b. 煤的挥发分高。含有较高挥发分的煤易于燃烧，热效率高。研究表明，挥发分小于17% 的水煤浆不易燃烧，必须添加更多的助燃剂。制备水煤浆一般采用挥发分大于25% 的煤。
c. 煤的内在水分低。煤的内在水分是影响制浆的重要因素，直接影响水煤浆的浓度，并在一定程度上影响水煤浆的稳定性和可燃性。
d. 煤的可研磨性好。煤的研磨系数直接影响煤浆的粒度分布，研磨系数越高，粒度越细小，成浆性也越好，煤的其它性质如O/C (氧碳原子比)、表面张力、孔隙度等也对成浆性有一定影响。
2) 水煤浆和一般的煤泥水不同，因为它是一种燃料，所以必须具备某些便于燃烧、使用的性质，主要有：
1>．为利于燃烧，水煤浆的含煤浓度要高。通常要求在62％～70% 左右；
2>．为便于泵送和雾化，粘度要低。通常要求在100（1/秒）剪切率及常温下，表观黏度不高于1000～1200毫帕秒
3>．为防止在贮运过程中产生沉淀，应有良好的稳定性。一般要求能静置存放一个月不产生不可恢复的硬沉淀；
4>．为提高煤炭的燃烧效率，其中煤粒应达到一定的细度。一般要求粒度上限为300微米，其中小于200网目（74微米）的含量不少于75％。
使水煤浆能满足其中单项性能并不难，但要同时满足各项要求就会遇到许多困难，因为有些性能间是相互制约的。例如，要使水煤浆中含煤浓度高，就不能多用水；水少了，又会引起粘度高，流动性差；要流动性好，粘度就应低，但粘度低又会使稳定性变差。所以它的制备技术难度大，涉及煤化学、颗粒学、胶体与有机化学及流变学等多学科技术。高浓度水煤浆的制备技术，在八十年代初期只有瑞典和美国掌握，并严加保密。引进技术代价太高，1982年我国开始自主研制。
3) 制浆技术简介： 要做出符合上述性能要求的高浓度水煤浆，单用细煤粉与水简单混合起来是无法实现的，还必须采取一些特殊的技术措施，主要有：
1）．要使煤与水能混为一体，至少必须使煤粒能全部为水所浸没。通常情况下，煤粉中颗粒间往往存有较多的空隙，水首先要将这些空隙充满才可浸没全部煤粒，所以耗水量大，难以做成高浓度水煤浆。为了提高制浆浓度，必需使煤的粒度分布具有较高的堆积效率，即颗粒间空隙要少。使空隙最少的技术称“级配”，是制浆的关键技术之一。其中涉及两项技术，首先是要能判定什么样的粒度分布才具有较高的堆积效率；更重要的是如何根据给定的煤炭性质与粒度组成，制定合理的制浆工艺、选择磨碎设备的类型、设计磨机的结构与运行参数，使产品能达到具有较高堆积效率的粒度分布。
2）．煤炭的主体是有机质，它是结构十分复杂的大分子碳氢化合物。这些有机质的表面具有强烈的疏水性，不易为水所润湿。细煤粉又具有极大的比表面积，在水中很容易自发地彼此聚结，这就使煤粒与水不能密切结合成为一种浆体，在较高浓度时只会形成一种湿的泥团。所以制浆中必需加入少量的化学添加剂，即分散剂，以改变煤粒的表面性质，使煤粒表面紧紧地为添加剂分子和水化膜包围，让煤粒均匀地分散在水中，防止煤粒聚结，并提高水煤浆的流动性。由于各地煤炭的性质千差万别，适用的添加剂会因煤而异，不是一成不变的。
3）．煤浆毕竞是一种固、液两相粗分散体系，煤粒又很容易自发地彼此聚结。在重力或其他外力作用下，很容易发生沉淀。为防止发生硬沉淀，必需加入少量的化学添加剂，即稳定剂。稳定剂有两种作用，一方面使水煤浆具有剪切变稀的流变特性，即当静置存放时水煤浆有较高的粘度，开始流动后粘度又可迅速降下来；另一方面是使沉淀物具有松软的结构，防止产生不可恢复的硬沉淀。
从以上可以看出，煤炭的制浆效果与煤炭本身的理化性质有着密切关系，制浆用原料的性质直接影响到水煤浆的质量与生产成本。所以，建设制浆厂时，根据用户对煤浆质量的需求，以及煤炭成浆性规律，合理选择制浆用煤是十分重要的
从燃烧角度出发，制浆用煤的挥发分含量不能太低，锅炉用水煤浆时，通常要求>28%，否则煤浆不易稳定着火燃烧。此外，为防止炉内结渣，对于大多数采用固态排渣的炉子，要求煤炭的灰熔点（T2）高于1250℃。至于煤炭的发热量、灰分与硫分指标，则应根据用户的需求而定。至于煤炭的成浆性，则需要对有代表性的煤样进行专门的试验研究后才能判定。一般地说，煤炭的内在水分越低、可磨性越好、煤中氧含量越低，则成浆性越佳。
水煤浆添加剂
百科名片
水煤浆添加剂，按其功能不同，有分散剂、稳定剂及其他一些辅助化学药剂，如消泡剂、pH调整剂、防酶剂、表面改性剂及促进剂等多种。其中不可缺少的是分散剂与稳定剂。添加剂与原煤和水的性质密切相关。合理的添加剂配方必须根据制浆用煤的性质和用户对水煤浆产品质量的要求，经过试验后方可确定。
一、水煤浆分散剂
1. 分散剂的作用机理
(1) 提高煤表面的亲水性 分散剂是一种可促进分散相（水煤浆中的煤粒）在分散介质（水煤浆中的水）中均匀分散的化学药剂。煤炭主体是非极性的碳氢化合物，属疏水性物质。煤炭的润湿性可按水在其表面的接触角大小分成四等。按触角为零者，称强亲水性煤炭；小于 40°者称弱水性煤炭；40°~90°者，称疏水性煤炭；超过90°者称强疏水性煤炭。各种煤炭的表面均显疏水性。
另外，水的表面张力大，煤炭表面张力小，只有降低水的表面张力，增大煤炭表面张力，减少固液间的界面张力，才能达到充分湿润；煤粒表面即使湿润，其巨大的比表面积也会促使它们聚集到一块，无法分散均匀。
制浆用分散剂都是一些两亲的表面活性剂，一端是由碳氢化合物构成的非极性的亲油基，另一端是亲水的极性基，非极性的疏水端极易与碳氢化合物的煤炭表面结合，吸附在煤粒表面上，将另一端亲水基朝外引入水中。极性基的强亲水性使煤粒的表面由疏水转化为亲水，可形成一层水化膜。有效降低水的表面张力和提高煤粒表面的表面张力，使润湿接触角降至50度以下。借水化膜将煤粒隔离开，减少煤粒间的阻力，从而达到降低黏度的作用。
试验表明，分散剂应有很好的水溶性，但并非对煤的润湿性越好，降黏效果越佳。润湿剂、渗透剂能使煤粒变得极为亲水（接触角等于零），但不能作水煤浆分散剂使用。
(2) 增强煤粒间的静电斥力 著名的DLVO理论认为，胶体颗粒稳定分散的先决条件是颗粒间的静电斥力超过颗粒间的范氏引力。离子型分散剂除能改善煤表面的亲水性外，还能增强其静电斥力，进一步促使煤粒分散于水介质中。
尽管人们十分重视静电斥力对煤粒分散悬浮的稳定作用，有些人甚至认为分散剂的主要作用在于改变煤粒的表面电性，认为滑动面与溶液内部间的电位差，即电动电位达到-50mV 时，水煤浆就有所希望的流动性和稳定性，但大量的研究表明，提高电位差电位值有利于改善水煤浆的流动性，反之则有益于提高其稳定性，但都起不了决定作用。空间隔离位阻效应更有实际意义。
水煤浆制备及应用
水煤浆制备及应用
引言：
水煤浆是一种将煤炭粉末与水混合形成的悬浮液，具有高热值、易储存和运输等优点，因此在能源领域得到了广泛的应用。本文将介绍水煤浆的制备过程以及其在能源和环保方面的应用。
一、水煤浆制备
1.1 煤炭的选择与研磨
需要选择适合制备水煤浆的煤炭种类，常用的有无烟煤和褐煤等。然后，将煤炭进行研磨，将其研磨成细小的颗粒，以增加其表面积，便于与水混合。
1.2 煤炭与水的混合
将研磨后的煤炭粉末与水按一定比例混合，形成悬浮液。在混合过程中，需要充分搅拌，以确保煤炭粉末均匀分散在水中，避免出现结块现象。
1.3 添加助剂
为了提高水煤浆的稳定性和流动性，常常需要添加一些助剂，如分散剂和稳定剂等。这些助剂可以帮助煤炭粉末保持分散状态，防止其沉淀和结块。
1.4 筛选和浓缩
将混合后的水煤浆进行筛选和浓缩，以去除其中的杂质和水分，得到质量更纯净的水煤浆产品。筛选和浓缩的过程中，需要使用一些特殊的设备，如离心机和过滤机等。
二、水煤浆的应用
2.1 能源领域
水煤浆作为一种高热值的能源载体，广泛应用于燃煤发电厂和工业锅炉等能源设施。与传统燃煤相比，水煤浆燃烧更为高效，可以减少燃烧过程中的气体和固体污染物排放。
2.2 替代石油燃料
水煤浆可以作为替代石油燃料的一种选择，用于汽车、轮船等交通工具的动力源。与传统的石油燃料相比，水煤浆的储存和运输更为方便，而且价格相对较低，具有较大的应用潜力。
2.3 煤化工领域
水煤浆可以作为煤化工领域的重要原料，用于生产合成氨、合成甲醇和合成油等化工产品。水煤浆在煤化工过程中可以提高煤炭的利用率，减少资源的浪费，对于推动煤炭资源的可持续利用具有重要意义。
2.4 环境保护
水煤浆的应用还可以减少煤炭燃烧过程中的污染物排放，如二氧化硫和氮氧化物等。由于水煤浆燃烧的效率较高，可以减少燃烧过程中产生的有害气体的生成量，降低大气污染的程度。
结论：
水煤浆作为一种高效、便利的能源载体，在能源和环保领域具有广阔的应用前景。通过合理的制备工艺和应用方法，可以进一步提高水煤浆的性能和利用效率，推动能源的可持续发展。相信随着技术的不断进步和应用的推广，水煤浆将发挥更大的作用，为人类创造更美好的生活。
水煤浆技术背景及应用介绍
水煤浆技术背景及应用介绍
1.水煤浆概述
水煤浆(CWM-Coal Water Mixture)代油燃烧技术,是20世纪70年代石油危机期间由煤炭洗选加工、管道输送普通浓度水煤浆和油煤浆加工技术的基础上发展起来的一项煤炭加工新技术。水煤浆是由62-70%的煤粉、30-38%的水和少量添加剂混合的非均相液固悬浮液体，属于典型的非牛顿流体。它是一种液态燃料，进入炉膛的燃烧方式和燃料油相似，即通过喷嘴将其雾化成液滴，液滴在高温烟气中蒸发水分，然后像煤粉燃烧那样，析出挥发分、燃烧和燃烬。当用水煤浆作为燃料时，具有许多的优点，例如它具有很好的流动性、低污染、可以提高煤炭利用率等。
2. 水煤浆的性质
水煤浆和一般的煤泥水不同，它是一种燃料，必须具备下述性质：
（1）为利于燃烧，水煤浆的含煤浓度要高，通常煤的质量分数为62-70%，水份为30-38%，体积质量为1.18-1.24 g/ml；
（2）为便于泵送和雾化，粘度要低，通常要求在100s-1剪切率及常温下，表观粘度不高于1000-1200mPa.s，流速在40-80m/s；
（3）为防止在贮运过程中产生沉淀，应有良好的稳定性，一般要求能静置存放30d不产生不可恢复的硬沉淀；
（4）为提高煤炭的燃烧效率，其中煤粒应达到一定的韧度，一般要求粒度上限为300μm，其中小于μm（200网目）的质量不少于75%。
使水煤浆能满足其中单项性能并不难，但要同时满足各项要求有许多困难，因为有些性能间是相互制约的，例如，要使水煤浆中含煤浓度高，就不能多用水；水少了，又会引起粘度高，流动性差；要流动性好，粘度就应低，但粘度低又会使稳定性变差。所以它的制备技术难度大，涉及煤化学、颗粒学、胶体学、有机化学及流变学等学科技术。
3. 水煤浆制备及技术难点
制浆方法有干法和湿法两种，目前主要用湿法。湿法制浆工艺从原料上分为末精煤和浮选精煤制浆工艺两种；从制浆浓度上为高浓度湿法制浆、中浓度湿法制浆以及高中浓度两磨机级配制浆。水煤浆制备工艺趋于多样化，主要有：磨机高浓度制备工艺，振动磨煤泥高
多喷嘴水煤浆气化水系统运行问题及工艺改进方法
多喷嘴水煤浆气化水系统运行问题及工艺改进方法
1. 引言
1.1 背景介绍
水煤浆气化是一种将煤粉与水混合制成浆料，并通过气化反应将煤转化为合成气的技术。多喷嘴水煤浆气化水系统是水煤浆气化工艺中的一个重要环节，其运行情况直接影响到整个气化反应过程的稳定性和效率。在实际运行中，多喷嘴水煤浆气化水系统常常出现各种问题，如喷嘴堵塞、水量不均匀、气化反应温度波动等。这些问题严重影响了气化反应的正常进行，降低了生产效率，增加了操作成本。
对多喷嘴水煤浆气化水系统运行问题进行深入分析，并探讨相应的工艺改进方法变得尤为重要。通过对问题的分析和工艺的改进，可以提高系统的稳定性和效率，降低生产成本，实现水煤浆气化工艺的持续发展。在本文中，我们将对多喷嘴水煤浆气化水系统运行问题进行详细分析，并提出相应的工艺改进方法，以期为相关领域的研究和实践提供有益的参考。
1.2 问题概述
多喷嘴水煤浆气化水系统在运行过程中，常常会遇到气化效率低、能耗高、设备老化等诸多问题。这些问题不仅影响系统的稳定运行，还可能导致生产效率下降，甚至对环境造成不良影响。深入分析系统运行问题，并探讨有效的工艺改进方法，对于提高系统运行效率、降低能耗、延长设备使用寿命具有重要意义。 在本文接下来的部分，我们将详细分析多喷嘴水煤浆气化水系统的运行问题，并探讨相应的工艺改进方法，以期为相关领域的研究和实践提供有益的参考和借鉴。
2. 正文
2.1 多喷嘴水煤浆气化水系统运行问题分析
多喷嘴水煤浆气化水系统是目前常见的一种气化设备，但在实际运行中常常会面临一些问题。多喷嘴水煤浆气化水系统在长时间运行后容易出现喷嘴堵塞的情况，这会导致气化水系统无法正常工作。系统中的水泵和喷嘴等关键设备容易受到高温、高压等因素的影响，从而影响系统的稳定运行。气化过程中产生的废水处理问题也是系统运行中需要解决的难题之一。

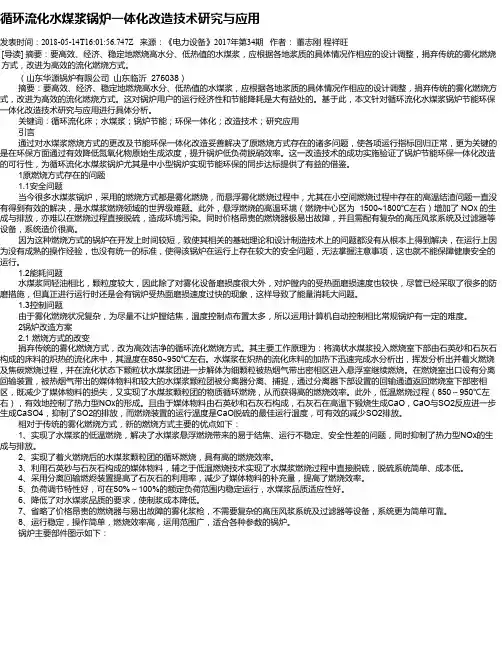

循环流化水煤浆锅炉一体化改造技术研究与应用
循环流化水煤浆锅炉一体化改造技术研究与应用
发表时间：2018-05-14T16:01:56.747Z 来源：《电力设备》2017年第34期 作者： 董志刚 程祥旺
[导读] 摘要：要高效、经济、稳定地燃烧高水分、低热值的水煤浆，应根据各地浆质的具体情况作相应的设计调整，捐弃传统的雾化燃烧方式，改进为高效的流化燃烧方式。
（山东华源锅炉有限公司 山东临沂 276038）
摘要：要高效、经济、稳定地燃烧高水分、低热值的水煤浆，应根据各地浆质的具体情况作相应的设计调整，捐弃传统的雾化燃烧方式，改进为高效的流化燃烧方式。这对锅炉用户的运行经济性和节能降耗是大有益处的。基于此，本文针对循环流化水煤浆锅炉节能环保
一体化改造技术研究与应用进行具体分析。
关键词：循环流化床；水煤浆；锅炉节能；环保一体化；改造技术；研究应用
引言
通过对水煤浆燃烧方式的更改及节能环保一体化改造妥善解决了原燃烧方式存在的诸多问题，使各项运行指标回归正常，更为关键的是在环保方面通过有效降低氮氧化物原始生成浓度，提升锅炉低负荷脱硝效率。这一改造技术的成功实施验证了锅炉节能环保一体化改造
的可行性，为循环流化水煤浆锅炉尤其是中小型锅炉实现节能环保的同步达标提供了有益的借鉴。
1原燃烧方式存在的问题
1.1安全问题
当今很多水煤浆锅炉，采用的燃烧方式都是雾化燃烧，而悬浮雾化燃烧过程中，尤其在小空间燃烧过程中存在的高温结渣问题一直没有得到有效的解决，是水煤浆燃烧领域的世界级难题。此外，悬浮燃烧的高温环境（燃烧中心区为 1500~1800℃左右）增加了 NOx 的生
成与排放，亦难以在燃烧过程直接脱硫，造成环境污染。同时价格昂贵的燃烧器极易出故障，并且需配有复杂的高压风浆系统及过滤器等
设备，系统造价很高。
因为这种燃烧方式的锅炉在开发上时间较短，致使其相关的基础理论和设计制造技术上的问题都没有从根本上得到解决，在运行上因为没有成熟的操作经验，也没有统一的标准，使得该锅炉在运行上存在较大的安全问题，无法掌握注意事项，这也就不能保障健康安全的
水煤浆气化工艺烧嘴问题与处置分析
水煤浆气化工艺烧嘴问题与处置分析
摘要：炉膛压力差也称为炉膛压力差，更确切地说是炉膛炉膛头压力与炉膛压力线压力的差，它可以反映炉膛磨损量和煤浆雾化效果。当炉膛压力差大大减小且波动频繁时，可能严重影响燃气炉的稳定运行，在严重情况下，甚至可能导致后端系统负荷显着降低，严重影响生产连续性。
关键词：水煤浆气化，工艺烧嘴，冷却水腔，应力，有限元分析
引言
水煤浆气化制取合成气是我国目前应用最广泛的煤气化技术，其使用寿命是影响水浆气化系统长期运行的一个重要因素。典型的水浆气化工艺一般采用内外部三流雾化混合工艺，输出道和内流道分别输送高压氧(外氧和中央氧)，中间流道输送高压水浆后半工艺消防龙头设有冷却水腔，消防龙头冷却保护消防龙头。
1水煤浆气化炉水工艺流程
某装置采用美国AP公司的GE专利技术。其生产方法是将原料煤与水在湿式棒磨机中研磨成浓度为60%～63%的水煤浆，用泵加压后送入气化炉，与空分装置来的氧气混合，在加压的情况下，煤中的碳被部分氧化，生成CO、H2、CO2和H2O以及其他如：H2S、CH4等气体，经激冷室水浴降温洗涤后送至文丘里洗涤器、碳洗塔进一步洗涤除尘后，粗煤气送往变换工段。
2水煤浆气化工艺烧嘴问题
2.1运行变化
在运行一段时间后，对参数变化动态进行了分析。第一，在使用3天到7天后，煤浆的压差出现了变动，从0.4MPa降低到0.2MPa，甚至会偶尔出现负压差的问题。操作人员在进行对比分析后发现，在出现压差波动前，对应的生产装置工艺运行指标并没有明显的异动情况。并且，在压差出现波动的瞬间，氧气阀门的开度没有变化，但是氧气的瞬时流量却出现了骤升现象，而对应的气化炉燃烧室高温热电偶升高到1350℃，造成对应的警告信息。第二，烧嘴在压差出现波动后，冷却水盘管的进出口流量也伴有异动，表现为参数的上下跳动，与此同时，冷却水回水分离罐也伴有间断式的CO报警信息，使得整个系统出现被迫停炉的现象。第三，设备的总氧量也会产生波动，使得粗煤气中的一氧化碳组分出现变动，依据其进行运行工况的判定，发现运行状态并不稳定。
水煤浆煤气化粗渣水流分级提炭分质
化工进展
Chemical Industry and Engineering Progress2024 年第 43 卷第 3 期
水煤浆煤气化粗渣水流分级提炭分质
高增林，张乾，高晨明，杨凯，高志华，黄伟
（太原理工大学省部共建煤基能源清洁高效利用国家重点实验室，山西 太原 030024）
摘要：煤气化渣提炭分质是实现其减量化、无害化、资源化利用的关键。本文以榆林地区气化粗渣为原料，利用
自研的水流分级装置，研究了粗渣直接水流分级与先湿法筛分再水流分级组合的提炭分质特性。结果表明：水流
分级能够高效实现粗渣中的炭灰分离，通过调整水流速和叶轮转速，所得浮渣烧失量最高可达43.16%，尾渣烧
失量则低至6.63%。先湿法筛分再水流分级组合能够进一步提高粗渣中炭的回收，尤其是对于0.5~0.18mm粒级样
品，其烧失量可提高至70.05%，该方法相对于直接水流分级其可燃体回收率和综合效率均显著提高。对粗渣及
水流分级所得样品微观结构分析发现，残炭颗粒多呈不规则形状，表面粗糙且孔隙发达，灰颗粒则主要为大小不
一的熔融球体和不规则的表面光滑且致密的颗粒。密度测定结果表明，分级样品的残炭含量越高，其密度越小。
关键词：煤气化渣；粗渣；水流分级；筛分；残炭；密度
中图分类号：TQ530 文献标志码：A 文章编号：1000-6613（2024）03-1576-08
Extraction and separation of carbon from coal water slurry gasification
coarse slag by waterflow classifier
GAO Zenglin，ZHANG Qian，GAO Chenming，YANG Kai，GAO Zhihua，HUANG Wei
(State Key Laboratory of Clean and Efficient Utilization of Coal-Based Energy, Taiyuan University of Technology, Taiyuan
水煤浆提浓及后续处理措施
学术论坛
《华东科技》 2020·6 443水煤浆提浓及后续处理措施
王 涛
（陕西神木化学工业有限公司甲醇中心，陕西 神木 719319）
摘要：陕西神木化学工业有限公司（以下简称神木化工）采取对影响制浆工段长周期运行的设备等方面进行技术改造来提高水煤浆浓
度。同时想方设法延长高压煤浆泵运行时间等来提高企业运行效益。在解决公司生产难题、保证系统长周期稳定运行的同时，为同行业厂
家提供了稳产创高产的降本增效的范例。 关键词：棒磨机；水煤浆；提浓；高压煤浆泵
神木化工现有2套煤制甲醇装置，其中一期20万吨/年水煤浆
制甲醇装置于2003年10月开工建设，2005年10月投产；二期40万吨/年水煤浆制甲醇装置于2006年6月开工建设，2008年8月试
车成功。2套装置均采用的是德士古水煤浆加压气化技术。气化炉
用水煤浆是由高压煤浆泵提供的。高压煤浆泵将水煤浆加压至
4.5MPa，与高纯氧经外混式三通道工艺烧嘴混合雾化后进入气化炉
内，在1350℃左右发生剧烈的氧化还原反应，燃烧生成合成气供后
工段制备甲醇使用。 1 提高水煤浆浓度措施
水煤浆气化工艺制浆工段采用比较多的是单室中心进料湿式溢
流形棒磨机。棒磨机主要有进料部、主轴承、筒体部、大小齿轮、
主电动机、主减速器、慢速驱动装置、顶起装置、排气罩、电控柜
及液压润滑系统、出料装置等部件组成。物料通过进料部强制给料，
电动机带动装有煤、水、钢棒的筒体旋转，在离心力和摩擦力的作用下，制备出粒度分布合格的水煤浆，经滚筒筛滤去粗煤颗粒后进
入出料槽。水煤浆浓度对合成气成分影响较大，水煤浆粘度关系到
水煤浆的流动性，水煤浆pH对工艺管道的腐蚀和结垢有着密切联
系，水煤浆粒度的分布决定着工艺烧嘴的使用寿命；所以气化装置
致力追求制备出高浓度、低粘度、弱碱性的高质量水煤浆满足生产
的需要。 1.1 煤浆添加剂
煤属于疏水性物质，在水中具有热力学不稳定性，容易团聚，
从而使水煤浆粘度增大、流动性变差。水煤浆添加剂主要作用是改
水煤浆气化技术
- 1 - 水煤浆气化技术
水煤浆气化技术是一项从水煤浆中提取液体烃及其他有用物质的技术。它利用液体烃和其他有用物质，可以提供液体烃、汽油和柴油等一系列产品。水煤浆是指随着煤炭精细加工的发展，用水对煤炭进行加工，分离出的细小的煤粉和悬浮性的水煤浆。水煤浆的物理和化学性质是煤炭进行生物、化学和物理加工后的残渣，它是有机物混合物，包括烃醚、脂肪、酯、烷、醚和硫等有机物及硅酸盐、氧化物和碱类物质等无机物组成。
水煤浆气化技术主要有以下几种：热气化、热裂解和加氢气化等。气化是将水煤浆供入高温加热炉内，经过高温激发，水煤浆中的有机物质进行表面加氢反应和裂解反应，使有机物的碳氢键分解，实现有机物的气化，去除气化物中的碳，提取气态及液态烃。
热裂解是将水煤浆用高温进行热裂解，就是把有机物质分解成烃分子，通过水煤浆蒸馏可以把水分和有机分子分离，提取出有机液体烃。
加氢气化是将水煤浆和氢气混合，加热到高温，氢气会和碳元素结合在一起，形成新的碳氢分子，也就是氢化烃，提取出液态和气态烃。
此外，水煤浆气化技术的应用还有热快速气化技术、催化气化技术和其他一些配套技术，如冷凝分离技术、蒸发分离技术、湿法活性炭吸附技术、低温精分技术等。
结合水煤浆气化技术的催化剂，也可以合成出一定成份的液体烃， - 2 - 如柴油、润滑油、炼焦油、燃料油等，以满足市场对石油类产品的需求。同时，水煤浆气化技术还可以制造出高价值的化工产品，如烯烃、环烃、芳香以及烧碱(Caustic)、硫酸(Sulphuric acid)、硝酸(Nitric
acid)等。
水煤浆气化技术具有节能环保、兼容性强等优势，可以把原始煤炭加工出高品质的液体烃和气态烃，并具有良好的应用前景。
当前，我国正加快推进水煤浆气化技术的应用，深化煤炭加工领域气化技术的探索，以期在未来更好地满足市场需求。
总之，水煤浆气化技术是当前我国煤炭行业发展的热点，有待继续深入研究。政府及相关部门应大力支持煤炭气化技术的发展，以提高企业的生产效率，提升煤炭加工行业发展水平。
93水煤浆水冷壁气化炉系列技术及产业化
2019年度国家科学技术进步奖提名公示材料
项目名称 水煤浆水冷壁气化炉系列技术及产业化
提冬单位 教育部
提名意见
（不超过600
字） 该项目团队产学研结合，历经17年的联合攻关，建立了水冷壁髙热 阻的凝渣保护理论，揭示了辐射废锅内部的复杂多相流动和传热机理， 提岀了分级送氧调控空间反应强度的技术路线与工程实现方法，突破了 水冷壁可靠冷却设计、水煤浆无蓄热点火、辐射废锅防结渣积灰受热而 布宜、分级送氧固有安全性控制策略等关键技术难题，形成世界首创的 水煤浆水冷壁气化炉技术和水煤浆水冷壁直连辐射废锅气化炉技术，独 创了氧气分级煤气化工艺。形成水煤浆水冷壁系列气化炉的系统集成技 术，完成世界首台商业规模氧气分级水煤浆气化炉、水煤浆水冷壁气化 炉和水煤浆水冷壁废锅气化炉的创新工程实践。
项目获授权发明专利13项，发表论文59篇。相关成果曾获中国石 油和化学工业协会科技进步一等奖（2009）、教冇部技术发明一等奖 （2013）、全国发明展览会''发明创业奖•项目奖”金奖（2017）、中国氮 肥工业协会技术进步特等奖（2017）、中国煤炭工业协会科技进步特等奖 （2017）。鉴定意见认为“总体技术处于国际领先水平”。
项目成果已产业化应用推广57台套，其中19台套气化炉已投运， 推动了我国煤气化装备技术进步和煤化工产业升级，近三年新增产值50 多亿元，经济效益和社会效益显著。
对照国家科技进步奖授奖条件，我部决立提名该项目为2019年度国 家科技进步奖一等奖。
项目简介 煤气化对缓解对外石油依存度、保障国家能源安全具有重要意义， 是实现煤炭淸洁高效转化的核心技术。其中水煤浆进料的气流床气化稳 左性好、气化压力髙，是大规模气化的主流技术，但是存在煤种适用性 差、制造和维护费用高、可利用率和能量转化率低等难题。在国家863、 973和自然科学基金等科技计划支持下，历经17年的联合攻关，形成了 水煤浆水冷壁气化炉系列技术实践创新体系，系统解决了上述难题，取 得了系列原创性成果：
多喷嘴水煤浆气化水系统运行问题及工艺改进方法 2
多喷嘴水煤浆气化水系统运行问题及工艺改进方法
随着工业发展的不断进步，水煤浆气化技术已经被广泛应用于能源和化工行业，已成为一种重要的工艺方法。多喷嘴水煤浆气化水系统是一种高效、低成本和环保的方法。多喷嘴水煤浆气化水系统的主要问题是水的消耗量和水质问题。这篇文章将讨论多喷嘴水煤浆气化水系统运行中遇到的问题以及工艺改进方法。
1. 高水消耗
水消耗是多喷嘴水煤浆气化水系统的主要问题之一。在多喷嘴水煤浆气化水系统中，水主要用于制备水煤浆和冷却气体。实践中发现，每个喷嘴的水消耗量约为1.5 ~ 2.0 t/h，因此在多喷嘴水煤浆气化水系统中，水消耗量可高达100 ~ 200 t/h，这对制水系统和环境都造成了很大压力。
2. 水质问题
在多喷嘴水煤浆气化水系统中，高硬度水、高盐水和含有有机物的水都会影响气化反应的正常进行。高硬度水会导致固体沉积物的形成，其难以去除，降低反应器的效率；高盐水会损坏金属结构，影响设备的使用寿命；有机物对催化剂有毒性，且对反应器的渗透性产生影响。这些问题使得水煤浆气化反应受到限制。
3. 喷嘴堵塞
在多喷嘴水煤浆气化水系统中，当水流经多孔喷嘴时，会形成水雾和固体颗粒，经常堵塞喷嘴。堵塞现象不仅会造成喷嘴灵敏度的下降，而且还会降低气化反应的效率，使得整个系统发生故障。
改进方法
1. 水循环利用
水循环利用是减少水消耗的有效方法。经过处理的水可以回收再利用，使得整个系统消耗的水量大大降低。同时，水循环利用也有利于环境保护，减少废水排放。
2. 采用低硬度、低盐水源
水煤浆气化工艺可以采用降低硬度和盐度的水源，这可以有效地减轻水质问题。对于含有有机物的废水，可以通过沉淀、过滤、活性炭吸附和高级氧化等方法进行处理，使不良的水源得到改善。
3. 采用多孔陶瓷喷嘴 多孔陶瓷喷嘴是新型的喷嘴类型，其不仅便于清洗，而且能够抑制固体颗粒的生成，减少喷嘴堵塞现象的发生。采用多孔陶瓷喷嘴可以有效提高气化反应的效率。
