级导线测量施测方法
5、规范
5．1城市测量规范（C118/99）
5．2工程测量规范（GB50026/93）
6、技术要求
一级导线测量的技术要求
光电测距导线的主要技术要求应符合表一二三的规定。
表一，光电测距导线的水平角技术要求
注：n为测站数。
表二，光电测距导线的竖直角技术要求
表三，光电测距导线的测距技术要求
每条边量测测站一端的气象数据。
温度取位至0.5℃，气压取位至100pa或1mmHg（所使用的气象仪器应在检定的使用有效期内）。
导线边长应进行加常数、乘常数、气象、倾斜改正以及高程归化和投影改化等各项改
正计算。
导线边长通过两点间高差进行倾斜改正，按“城市规范”第2.4.10和条执行。
按“城市规范”第条进行测距边水平距离的高程归化和投影改化。
导线边距离观测记录要求清晰、整洁，原始观测数据的更改应符合“城市规范”第
2.6.3条的规定，记录、计算取位至1mm。
7 、作业方法
左角采用前-后-后-前，右角采用后-前-前-后，
水平角采用测回法，竖直角采用中丝法，三丝法
导线施测采用三联脚架全园观测法施测，水平角观测的技术要求按《工程测量规
范GB 50026-93》2.3.1~执行。
测角
导线转折角有左角和右角之分。
在导线前进方向左侧的水平角称为左角，右侧的水平角称为右角。
闭合导线一般测其内角，在公路测量中，附和导线一般测右角，注意全线应统一。
各等级的导线测角要求，应满足规范。
测边
⑵光电测距，光电测距导线边采用单向或往返观测，导线边长均观测2测回，每测回
4次读数，一测回内读数较差应小于5mm,单程测回间较差应小于10mm。
8、设计表格
外业数据表格
光电测距导线记录表
工程名称：观测日期：仪器：
观测者：记录者：天气：
第页共页
9、内业计算
导线测量内业计算的目的：计算各导线点的坐标。
、外业观测值复核
、对斜距进行三项改正在化为平距
、将施工面上的平距规划到高斯投影面上，比例因子
、整理外业资料
计算之前，全面检查外业测量记录，数据是否齐全，有无遗漏、记错或算错，成果是否符合规范的要求。
检查无误后，就可以绘制导线略图，将已知数据和观测成果标注于图，
以便计算。
简易平差2、计算导线坐标的步骤
①算角度闭合差。
②算其他导线边的坐标方位角。
③算各导线边的坐标增量。
④算各导线点坐标。
、附和导线内业计算
⑴、坐标反算
根据两已知点的坐标（XA，YA）和（XB，YB），计算AB边的边长DAB和坐标方位角
αAB，称坐标反算。
AB边的边长DAB
注意：用上式计算坐标方位角会出现负值，所以一般先按照下式计算其象限角，再将
象限角转化为坐标方位角。
⑵、附和导线的坐标计算步骤：
附和导线和闭合导线的内业计算基本一致，两者的主要差异在于角度闭合差和坐标增
量闭合差的计算上。
①角度闭合差的计算和调整：
附和导线的角度闭合差即是坐标方位角闭合差。
由已知的起始边的坐标方位角和观测角推算，由于观测角度有误差，与已知的导线终边的坐标方位角有差异，两者之差即为
坐标方位角闭合差。
角度闭合差的调整：原则上和闭合导线相同。
但需要注意：当用右角计算时，闭合差以相同的符号平均分配在各角上；当用左角计算时，闭合差则反号平均分配。
②坐标增量闭合差的计算和调整：
附和导线的起始点和终点坐标已知。
附和导线的纵、横坐标增量的代数和理论上等于
终点和始点的坐标差。
③fx.，fy的调整原则：
fx=∑Δx计算-∑Δx理论
fy=∑Δy计算-∑Δy理论
导线网的严密平差计算
一级导线的平差计算利用专业软件进行严密平差。
平差结果文件要求包括起算数据、方向观测值和改正后的边长值、方向和边长的平差值、点位坐标、点位中误差、边长相对
中误差、单位权中误差。
导线边长应进行加常数、乘常数、气象、倾斜改正以及高程归化和投影改化等各项改
正计算得来的。
（如下例）
用平差软件平差：
科傻软件平差：
形成数据文件：
5，2，2 2
A,x,y A, L,0
B,x,y 3,L,
C,x,y 3,S,
D,x,y
A
B,L,0
2,L,
2,S,
设置好参数，导入数据。
将已知点信息输入
点击平差——调出平差原始数据——出平差报告
南方平差易软件平差：
上面一栏要输入已知点代码及坐标，和架设站的代码下面一栏输入相对测站点的后视点，前视点的代码及角度（左角或右角）和导线边长
进行平差
步骤：点击平差按纽，选计算方按，然后在点击闭合差计算——坐标推算——成果输
出到WORD。
一级导线网中最弱点的点位中误差（相对于起算点）不大于5cm，最弱边的相对中误
差不大于1/20000
成果分析：以上平差均满足限差要求
10、注意事项
对所使用的测距仪和全站仪应在检定的使用有效期内。
要有仪器设备的鉴定证书，要做基座的偏心检校，注意查棱镜常数（一般仪器都是-30）
水平角观测的记录要求清晰、整洁，原始观测数据的更改应符合“城市规范”第2.6.3
条的规定，记录、计算取位至秒。
视差导线测量和视距导线测量完全采用光学方法，用视差法和视距法测量导线边长，不必用因瓦尺或钢卷尺丈量，因而比传统的经纬仪导线测量方便，且具有较高的灵活性，
但精度较低。
导线测量和三角测量相比较，其优点是布设灵活，要求通视的方向少，边长直接测定，粗度均匀。
缺点是控制面积小，缺乏有效可靠的检核方法。
成果的检查和评定
各项资料及成果的检查按《工程测量规范》（GB50026-93）有关章节执行。
为保证测绘产品质量，设专职检查员，严格实行三检制，层层把关，上道工序未验收合格不得
进行下道工序。
检查工作执行以下规定：
(1)、各等级点应进行100%检查，并作好记录；
(2)、平差计算成果应认真、详细检查；
(3)、控制点计算内业100%检查，外业自检30%。
项目部抽检15%；
(4)、严格检查各项技术要求是否达到规范和技术要求的规定；
(5)、经检查员检查后并评为的质量合格成果及资料，如经主管部门验收出现质量事故，
检查员应负相应责任；
11、提交成果
、技术要求；
、仪器检验校正资料；
、控制测量外业资料；
、控制网网图；
、控制测量计算及成果资料；
、所有测量成果及图件电子文件；。

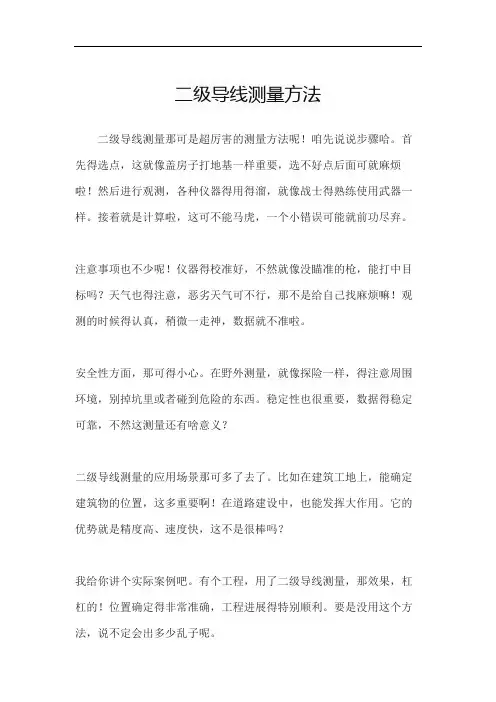

二级导线测量方法
二级导线测量方法
二级导线测量那可是超厉害的测量方法呢！咱先说说步骤哈。
首先得选点，这就像盖房子打地基一样重要，选不好点后面可就麻烦啦！然后进行观测，各种仪器得用得溜，就像战士得熟练使用武器一样。
接着就是计算啦，这可不能马虎，一个小错误可能就前功尽弃。
注意事项也不少呢！仪器得校准好，不然就像没瞄准的枪，能打中目标吗？天气也得注意，恶劣天气可不行，那不是给自己找麻烦嘛！观测的时候得认真，稍微一走神，数据就不准啦。
安全性方面，那可得小心。
在野外测量，就像探险一样，得注意周围环境，别掉坑里或者碰到危险的东西。
稳定性也很重要，数据得稳定可靠，不然这测量还有啥意义？
二级导线测量的应用场景那可多了去了。
比如在建筑工地上，能确定建筑物的位置，这多重要啊！在道路建设中，也能发挥大作用。
它的优势就是精度高、速度快，这不是很棒吗？
我给你讲个实际案例吧。
有个工程，用了二级导线测量，那效果，杠杠的！位置确定得非常准确，工程进展得特别顺利。
要是没用这个方法，说不定会出多少乱子呢。
二级导线测量就是这么牛，它是测量领域的一把利器，能为各种工程提供准确可靠的数据。

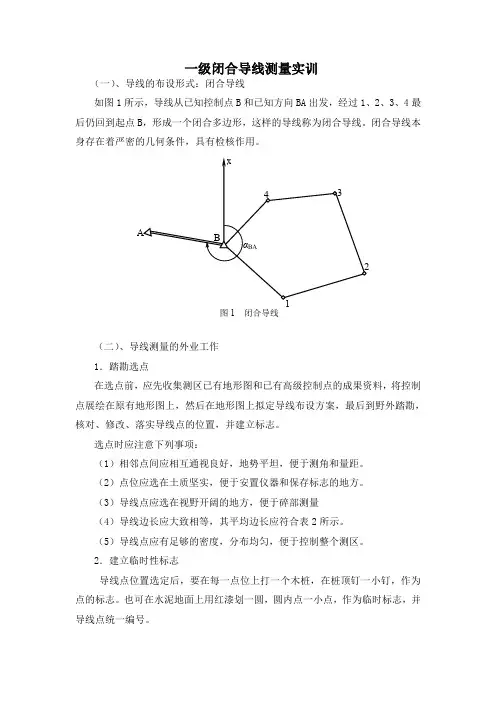

一级闭合导线测量
一级闭合导线测量实训（一）、导线的布设形式：闭合导线如图1所示，导线从已知控制点B和已知方向BA出发，经过1、2、3、4最后仍回到起点B，形成一个闭合多边形，这样的导线称为闭合导线。
闭合导线本身存在着严密的几何条件，具有检核作用。
图1 闭合导线（二）、导线测量的外业工作1．踏勘选点在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。
选点时应注意下列事项：（1）相邻点间应相互通视良好，地势平坦，便于测角和量距。
（2）点位应选在土质坚实，便于安置仪器和保存标志的地方。
（3）导线点应选在视野开阔的地方，便于碎部测量（4）导线边长应大致相等，其平均边长应符合表2所示。
（5）导线点应有足够的密度，分布均匀，便于控制整个测区。
2．建立临时性标志导线点位置选定后，要在每一点位上打一个木桩，在桩顶钉一小钉，作为点的标志。
也可在水泥地面上用红漆划一圆，圆内点一小点，作为临时标志，并导线点统一编号。
3．导线边长测量导线边长可用钢尺直接丈量，或用光电测距仪直接测定。
用钢尺丈量时，选用检定过的30m 或50m 的钢尺，导线边长应往返丈量各一次，往返丈量相对误差应满足表2的要求。
4．转折角测量导线转折角的测量一般采用测回法观测。
在附合导线中一般测左角；在闭合导线中，一般测内角；对于支导线，应分别观测左、右角。
不同等级导线的测角技术要求详见表2。
图根导线，一般用DJ6经纬仪测一测回，当盘左、盘右两半测回角值的较差不超过±35″时，取其平均值。
5．连接测量导线与高级控制点进行连接，以取得坐标和坐标方位角的起算数据，称为连接测量。
如图2所示，A 、B 为已知点，1～5为新布设的导线点，连接测量就是观测连接角βB 、β1和连接边DB1。
如果附近无高级控制点，则应用罗盘仪测定导线起始边的磁方位角，并假定起始点的坐标作为起算数据。
一级导线测量规范
标准化与国际化：未来一级导线测量的标准将更加统一和规范，同时与国 际标准接轨，促进国内外技术交流和合作。
YOUR LOGO
THANK YOU
汇报人：风 汇报时间：20X-XX-XX
人员素质：测量人员需具备相应的专业知识和技能，能够熟练掌握测量流程和技术要求
质量控制的措施和方法
测量设备的选择 与校准
测量人员的培训 与资质认证
测量方法的确定 与优化
测量过程的监督 与检查
质量评估和改进
及时处理和纠正测量过程中 出现的问题
定期进行质量检查，确保测 量结果的准确性
不断优化和改进测量方法和 流程
测量时应选择天气良好、无雨无雾的时段进行 测量时应远离高压线、变压器等危险源 测量时应避免在交通繁忙的路段进行，确保人员和设备安全 测量时应遵守当地环保法规，避免对环境造成污染
一级导线测量的应用和发展趋势
一级导线测量的应用领域
城市规划与建设
交通路线规划
水利工程测量
土地资源调查与管理
一级导线测量的技术发展
仪器设备安全的要求
仪器设备的选择应符合相关标准和规范，确保精度和稳定性。 使用前应对仪器设备进行检查和校准，确保其正常工作且精度符合要求。 在使用仪器设备时，应严格按照操作规程进行，避免因误操作导致设备损坏或测量误差。 对于一些高精度的仪器设备，应定期进行维护和保养，以确保其长期稳定性和可靠性。
环境安全的要求
测量目的和要求
测量目的：确定地面点位的水平位置和高程 测量要求：精度高、可靠性好、成果可靠
测量范围和精度

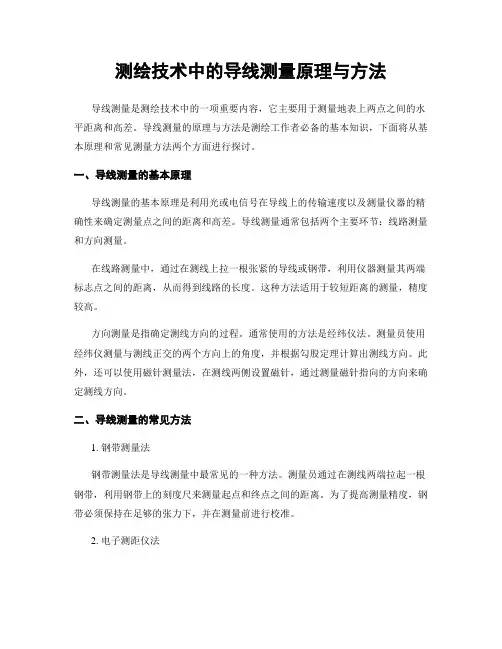

测绘技术中的导线测量原理与方法
测绘技术中的导线测量原理与方法导线测量是测绘技术中的一项重要内容，它主要用于测量地表上两点之间的水平距离和高差。
导线测量的原理与方法是测绘工作者必备的基本知识，下面将从基本原理和常见测量方法两个方面进行探讨。
一、导线测量的基本原理导线测量的基本原理是利用光或电信号在导线上的传输速度以及测量仪器的精确性来确定测量点之间的距离和高差。
导线测量通常包括两个主要环节：线路测量和方向测量。
在线路测量中，通过在测线上拉一根张紧的导线或钢带，利用仪器测量其两端标志点之间的距离，从而得到线路的长度。
这种方法适用于较短距离的测量，精度较高。
方向测量是指确定测线方向的过程。
通常使用的方法是经纬仪法。
测量员使用经纬仪测量与测线正交的两个方向上的角度，并根据勾股定理计算出测线方向。
此外，还可以使用磁针测量法，在测线两侧设置磁针，通过测量磁针指向的方向来确定测线方向。
二、导线测量的常见方法1. 钢带测量法钢带测量法是导线测量中最常见的一种方法。
测量员通过在测线两端拉起一根钢带，利用钢带上的刻度尺来测量起点和终点之间的距离。
为了提高测量精度，钢带必须保持在足够的张力下，并在测量前进行校准。
2. 电子测距仪法电子测距仪法是一种使用电子仪器进行距离测量的方法。
在测量过程中，测量员使用电子测距仪测量起点和终点之间的直线距离。
这种方法具有高精度、快速和方便的特点，被广泛应用于工程测绘中。
3. 激光测距法激光测距法是利用激光仪器发射出的激光束进行测量的方法。
测量员在测线的起点和终点处设置激光仪器，并使用接收器接收激光束的返回信号，通过计算测量点之间的时间差来确定距离。
激光测距法具有高精度和远程测量的特点，适用于大范围的测量任务。
4. 树高测量法树高测量法是导线测量中的一种特殊应用方法，用于测量树木的高度。
测量员使用测高仪或测距仪对树木进行测量，通过测量树干底部和树顶之间的距离，再结合倾斜角度来计算出树高。
这种方法常用于森林资源调查和环境监测中。

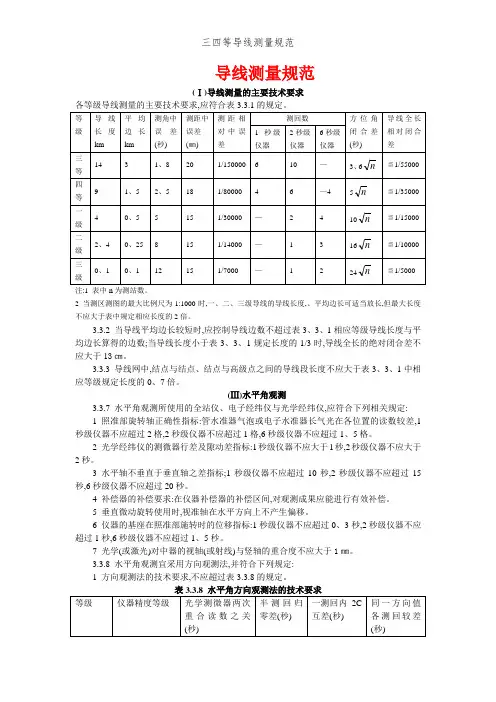

三四等导线测量规范
导线测量规范(Ⅰ)导线测量的主要技术要求各等级导线测量的主要技术要求,应符合表3.3.1的规定。
注:1 表中n为测站数。
2 当测区测图的最大比例尺为1:1000时,一、二、三级导线的导线长度,、平均边长可适当放长,但最大长度不应大于表中规定相应长度的2倍。
3.3.2 当导线平均边长较短时,应控制导线边数不超过表3、3、1相应等级导线长度与平均边长算得的边数;当导线长度小于表3、3、1规定长度的1/3时,导线全长的绝对闭合差不应大于13㎝。
3.3.3 导线网中,结点与结点、结点与高级点之间的导线段长度不应大于表3、3、1中相应等级规定长度的0、7倍。
(Ⅲ)水平角观测3.3.7 水平角观测所使用的全站仪、电子经纬仪与光学经纬仪,应符合下列相关规定:1 照准部旋转轴正确性指标:管水准器气泡或电子水准器长气光在各位置的读数较差,1秒级仪器不应超过2格,2秒级仪器不应超过1格,6秒级仪器不应超过1、5格。
2 光学经纬仪的测微器行差及隙动差指标:1秒级仪器不应大于1秒,2秒级仪器不应大于2秒。
3 水平轴不垂直于垂直轴之差指标;1秒级仪器不应超过10秒,2秒级仪器不应超过15秒,6秒级仪器不应超过20秒。
4 补偿器的补偿要求:在仪器补偿器的补偿区间,对观测成果应能进行有效补偿。
5 垂直微动旋转使用时,视准轴在水平方向上不产生偏移。
6 仪器的基座在照准部施转时的位移指标:1秒级仪器不应超过0、3秒,2秒级仪器不应超过1秒,6秒级仪器不应超过1、5秒。
7 光学(或激光)对中器的视轴(或射线)与竖轴的重合度不应大于1㎜。
3.3.8 水平角观测宜采用方向观测法,并符合下列规定:1 方向观测法的技术要求,不应超过表3.3.8的规定。
表3.3.8水平角方向观测法的技术要求注;1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。
2 当观测方向的垂直角超过±30的范围时,该方向2C互差可按相邻测回同方向进行比较,其值应满足表中一测回内2C互差的限值。
导线测量方法
导线测量方法
1. 用电压法测量导线电阻：通过在导线两端加电压，测量电流和电压的关系，计算出导线电阻。
2. 用电桥法测量导线电阻：使用电桥电路，对导线进行测量，将未知电阻与已知电阻相对比，通过调节电桥平衡状态，得出导线电阻。
3. 用万用表测量导线电阻：使用万用表，将其接入导线两端，选择电阻档位，读数即为导线电阻。
4. 用钳型电流表测量导线电流：使用钳型电流表，将其夹在导线上，可以实时测量导线电流。
5. 用电压表测量导线电压：使用电压表，在导线两端测量导线电压，可以得知导线末端电压降。
6. 用频率计测量导线的电工频率：使用频率计，对导线进行测量，可以得到导线所处的电工频率。
一二级导线测量方案
一二级导线测量方案前言：导线测量是电力工程中非常重要的一项工作，它关乎到电力系统的可靠性和安全性。
在导线测量中，一级导线是指输电线路，二级导线是指配电线路。
本文将分别对一级导线和二级导线的测量方案进行详细介绍。
一级导线测量方案：一级导线的测量工作主要包括导线长度的测量和导线的电气参数测量。
1、导线长度测量：导线长度测量是指测量线路的实际长度，以便进行工程设计和杆塔选择。
测量方法可以采用直接测量、转角测量或者三角测量。
在测量过程中，应保证测量的准确性和可靠性。
2、导线电阻测量：导线的电阻是导线电气性能的一个重要指标，也可以作为判断导线质量的依据。
导线电阻测量可以采用四线法或者六线法。
通过测量导线两端的电压降和电流大小，计算出导线的电阻。
3、导线绝缘电阻测量：导线的绝缘电阻是指导线与大地之间的电阻。
导线绝缘电阻的测量是为了检验导线的绝缘状况是否良好。
测量方法可以采用交流或者直流法，通过测量导线与大地之间的电阻值来确定绝缘状况。
4、导线的温度测量：导线的温度测量是为了了解导线的工作状态和热稳定性。
导线温度的测量可以采用热电偶、红外线测温仪等方法。
测量温度区间应覆盖整个工作温度范围。
二级导线测量方案：二级导线的测量工作主要包括导线高度的测量和导线电气性能的测量。
1、导线高度测量：导线高度测量是指测量导线的离地高度，以便进行杆塔选择和线路布置。
测量方法可以采用直接测量、远离测量或者激光测量。
在测量过程中，应注意安全，避免因误差而导致的测量错误。
2、导线电阻测量：导线电阻测量是为了检验导线的电气性能。
导线电阻的测量方法同样可以采用四线法或者六线法。
通过测量导线两端的电压降和电流大小，计算出导线的电阻。
3、导线材料的抗拉强度测量：导线的抗拉强度是指导线在拉力作用下能承受的最大应力。
导线材料的抗拉强度测量方法可以采用拉伸试验机进行。
通过在试验机上施加拉力，记录导线断裂时的拉力大小，计算出导线的抗拉强度。
4、导线的垂直度测量：导线的垂直度是指导线的垂直度误差。
导线测量等级划分及精度要求
导线测量等级划分及精度要求导线及导线网按精度等级划分为三、四等和一、二、三级。
导线测量主要技术要求如下表所示：注：上述表中n表示测站数。
不同精度的全站仪测回数要求如下表所示：注：上述表中n表示测站数.当测区测图的最大比例尺为1:1000 时，一、二、三级导线的平均边长及总长可适当放长，但最大长度不应大于表中规定长度的2倍。
当导线平均边长较短时，应控制导线边数，但不得超过上述表中相应等级导线长度和平均边长算得的边数；当导线长度小于上述表中规定长度的1/3 时，导线全长的绝对闭合差不应大于13cm。
导线网中，结点与结点、结点与高级点之间的导线长度不应大于上述表中相应等级规定长度的0.7倍。
导线网的布设应符合下列要求:1 导线网用作测区的首级控制时,应布设成环形网或多边形网，宜联测2 个已知方向。
2 加密网可采用单一附合导线或多结点导线网形式；3 导线宜布设成直伸形状,相邻边长不宜相差过大；4 网内不同线路上的点也不宜相距过近。
控制点点位的选定,应符合下列要求：1 点位应选在质地坚硬、稳固可靠、便于保存的地方，视野应相对开阔，便于加密、扩展和寻找；2 相邻点之间应通视良好，其视线距障碍物的距离，三、四等不宜小于1.5m；四等以下宜保证便于观测，以不受旁折光的影响为原则；3 当采用电磁波测距时,相邻点之间视线应避开烟囱、散热塔、散热池等发热体及强电磁场；4 相邻两点之间的视线倾角不宜太大;5 充分利用旧有控制点。
水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：（1) 照准部旋转轴正确性指标：管水准器气泡或电子水准器长气泡在各位置的读数较差,1″级仪器不应超过2 格，2″级仪器不应超过1 格，6″级仪器不应超过1。
5格；(2) 光学经纬仪的测微器行差及隙动差指标：1″级仪器不应大于1″，2″级仪器不应大于2″；(3）水平轴不垂直于垂直轴之差指标:1″级仪器不应超过10″，2″级仪器不应超过15″,6″级仪器不应超过20″；（4) 补偿器的补偿要求，在仪器补偿器的补偿区间,对观测成果应能进行有效补偿.（5) 垂直微动旋转使用时，视准轴在水平方向上不产生偏移；(6）仪器的基座在照准部旋转的位移指标:1″级仪器不应超过0。
导线测量规范
导线测量规范(Ⅰ）导线测量的主要技术要求各等级导线测量的主要技术要求，应符合表3.3.1的规定。
注：1 表中n为测站数。
2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的导线长度，、平均边长可适当放长，但最大长度不应大于表中规定相应长度的2倍。
3.3。
2 当导线平均边长较短时，应控制导线边数不超过表3.3。
1相应等级导线长度和平均边长算得的边数；当导线长度小于表3。
3.1规定长度的1/3时，导线全长的绝对闭合差不应大于13㎝.3.3。
3 导线网中，结点与结点、结点与高级点之间的导线段长度不应大于表3.3.1中相应等级规定长度的0.7倍。
（Ⅲ）水平角观测3。
3.7 水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1 照准部旋转轴正确性指标:管水准器气泡或电子水准器长气光在各位置的读数较差，1秒级仪器不应超过2格，2秒级仪器不应超过1格，6秒级仪器不应超过1.5格。
2 光学经纬仪的测微器行差及隙动差指标：1秒级仪器不应大于1秒，2秒级仪器不应大于2秒。
3 水平轴不垂直于垂直轴之差指标；1秒级仪器不应超过10秒，2秒级仪器不应超过15秒,6秒级仪器不应超过20秒。
4 补偿器的补偿要求:在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。
5 垂直微动旋转使用时,视准轴在水平方向上不产生偏移。
6 仪器的基座在照准部施转时的位移指标:1秒级仪器不应超过0.3秒,2秒级仪器不应超过1秒，6秒级仪器不应超过1.5秒.7 光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1㎜.3。
3。
8 水平角观测宜采用方向观测法，并符合下列规定:1 方向观测法的技术要求,不应超过表3.3。
8的规定。
表3.3。
8水平角方向观测法的技术要求注；1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制.2 当观测方向的垂直角超过±30的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。
四等导线测量规范
四等导线测量规范 Prepared on 24 November 2020导线测量规范（Ⅰ）导线测量的主要技术要求各等级导线测量的主要技术要求，应符合表3.3.1的规定。
注：1 表中n为测站数。
2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的导线长度，、平均边长可适当放长，但最大长度不应大于表中规定相应长度的2倍。
3.3.2 3㎝。
3.3.3（Ⅲ）水平角观测3.3.7 水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1 照准部旋转轴正确性指标：管水准器气泡或电子水准器长气光在各位置的读数较差，1秒级仪器不应超过2格，2秒级仪器不应超过1格，6秒级仪器不应超过格。
2 光学经纬仪的测微器行差及隙动差指标：1秒级仪器不应大于1秒，2秒级仪器不应大于2秒。
3 水平轴不垂直于垂直轴之差指标；1秒级仪器不应超过10秒，2秒级仪器不应超过15秒，6秒级仪器不应超过20秒。
4 补偿器的补偿要求：在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。
5 垂直微动旋转使用时，视准轴在水平方向上不产生偏移。
6 仪器的基座在照准部施转时的位移指标：1秒级仪器不应超过秒，2秒级仪器不应超过1秒，6秒级仪器不应超过秒。
7 光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1㎜。
3.3.8 水平角观测宜采用方向观测法，并符合下列规定：1 方向观测法的技术要求，不应超过表3.3.8的规定。
表3.3.8水平角方向观测法的技术要求注；1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。
2 当观测方向的垂直角超过±30的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。
2 当观测方向不多于3个时，可不归零。
3 当观测方向多于6个时，可进行分组观测。
分组观测应包括两个共同方向（其中一个为共同零方向）。
其两组观测角之差，不应大于同等级测角中误差的2倍。
