半自动平压模切机说明书
模切机操作说明书
戴氏平压平模切压痕机设备技术介绍书D1060S机器型号： D1060PD1060D1300D1450D1500D1650浙江戴氏印刷机械有限公司公司简介：浙江戴氏印刷机械有限公司，成立于1987年，是集研发、生产、销售、服务于一体的综合性实业公司，专业生产模切机、裱纸机、切纸机三大系列，三十余种机型。
戴氏集结了众多系列模切机、裱纸机、切纸机设计制造专家，并远销到法国、西班牙、葡萄牙、土耳其、黎巴嫩、埃及、墨西哥、巴西、智利、印度、巴基斯坦、越南、泰国、印度尼西亚等二十几个国家和地区。
戴氏以“以人为本”的经营理念，“笃信求实，务本创新”的企业精神，为客户提供优质的产品、合理的价格、及时的交货、良好的服务。
时刻以“客户的需求，是我们永远的追求”为信念，锐意进取，改革创新，不断提高产品品质，拓展产品种类。
客户的满意是戴氏的骄傲。
戴氏平压平模切压痕机服务及质量承诺D1060S机器型号： D1060PD1060D1300D1450浙江戴氏印刷机械有限公司产品质量保证及服务承诺戴氏公司模切机除具备产品合格证以外，保证：1.戴氏公司的平压平模切压痕机符合国家：JB/T 8116.1-1998”标准规定的质量标准要求。
2. 从产品安装调试完成后开始计算，在正确的保养及使用状态下戴氏公司提供12个月免费维修，终身维修服务“人为损坏及使用不当除外”。
3.保修期内非人为因素机器零部件损坏，负责免费更换“不包括机器消耗配件”。
由于操作技工违规操作或误操作所导致机器零件损坏，收取零件成本费。
4.保修期外零件配件价格按戴氏公司最低出厂价格。
5.对于合同规定的机器标准配置外，客户需要额外配件按戴氏公司最低出厂价格。
6.模切机主要部件及底台、上下动平台、墙板实行终身质量保证。
7.零件供应最长不超过7天。
戴氏平压平模切压痕机主要技术参数和产品介绍D1060S机器型号： D1060PD1060D1300D1450浙江戴氏印刷机械有限公司D-1060S 全自动模切压痕机主要技术参数1.模切方式平压平（下动上不动）2.最大输纸尺寸 1060*760mm3.最小输纸尺寸 450*360mm4.最大模切尺寸 1050*750mm5.最小叼口尺寸 8mm6.最大模切压力 250吨²7.可加工纸张白板纸≥80g; 瓦楞纸≤4mm8.模切精度±0.1mm9.机器最高速度 7000次/小时10.给纸纸堆最大高度 1600mm（距地面）11.收纸纸堆最大高度 1500mm（距地面）12.主电机功率 11kw13.总功率 18kw14.整机重量 16吨15.外形尺寸（长宽高） 5050*2100*2300mm（不包括踏板）D-1060P全自动模切排废压痕机主要技术参数1.模切方式平压平（下动上不动）2.最大输纸尺寸 1060*760mm3.最下输纸尺寸 450*360mm4.最大模切尺寸 1050*750mm5.最小叼口尺寸 8mm6.最大模切压力 250吨²7.可加工纸张白板纸≥80g; 瓦楞纸≤4mm8.模切精度±0.1mm9.最高模切速度 7000次/小时10.最高排废模切速度 6500次/小时11.给纸纸堆最大高度 1600mm（距地面）12.收纸纸堆最大高度 1500mm（距地面）13.主电机功率 11kw14.总功率 19.5kw15.整机重量 17吨16.外形尺寸（长宽高） 6040*2100*2300mm（不包括踏板）D-1060 半自动模切压痕机主要技术参数1.模切方式平压平（下动上不动）2.最大输纸尺寸 1060*760mm3.最小输纸尺寸 450*360mm4.最大模切尺寸 1050*750mm5.最小叼口尺寸扎针式10mm；叼牙式8mm6.最大模切压力 250吨²7.可加工纸张白板纸≥250g; 瓦楞纸≤7mm8.模切精度±0.25mm9.机器最高速度 3600次/小时10.给纸纸堆最大高度 1300mm（距地面）11.收纸纸堆最大高度 1200mm（距地面）12.主电机功率 11kw13.总功率 12.2kw14.整机重量 10.5吨15.外形尺寸（长宽高） 4500*2100*2300mm（不包括踏板及预堆纸）D-1300 半自动模切压痕机主要技术参数1.模切方式平压平（下动上不动）2.最大输纸尺寸 1300*950mm3.最下输纸尺寸 550*480mm4.最大模切尺寸 1290*920mm5.最小叼口尺寸 8mm6.最大模切压力 250吨7.可加工纸张白板纸≥250g; 瓦楞纸≤7mm8.模切精度±0.25mm9.机器最高速度 3600次/小时10.给纸纸堆最大高度 1550mm（距地面）11.收纸纸堆最大高度 1250mm（距地面）12.主电机功率 11kw13.总功率 15.7kw14.整机重量 15吨15.外形尺寸（长宽高） 4500*2600*2500mm（不包括踏板及预堆纸）D-1300 二次定位模切压痕机主要技术参数1.模切方式平压平（下动上不动）2.最大输纸尺寸 1300*950mm3.最下输纸尺寸 550*480mm4.最大模切尺寸 1290*950mm5.最小叼口尺寸 8mm6.最大模切压力 250吨7.可加工纸张白板纸≥250g; 瓦楞纸≤7mm8.模切精度±0.25mm9.机器最高速度 3600次/小时10.给纸纸堆最大高度 1550mm（距地面）11.收纸纸堆最大高度 1250mm（距地面）12.主电机功率 11kw13.总功率 17kw14.整机重量 17吨15.外形尺寸（长宽高） 5500*2600*2500mm（不包括踏板及预堆纸）D-1300 全自动模切压痕机主要技术参数1.模切方式平压平（下动上不动）2.最大输纸尺寸 1300*950mm3.最下输纸尺寸 550*480mm4.最大模切尺寸 1290*930mm5.最小叼口尺寸 8mm6.最大模切压力 250吨7.可加工纸张白板纸≥250g; 瓦楞纸≤7mm8.模切精度±0.25mm9.机器最高速度 3600次/小时10.给纸纸堆最大高度 1550mm（距地面）11.收纸纸堆最大高度 1250mm（距地面）12.主电机功率 11kw13.总功率 18kw14.整机重量 18吨15.外形尺寸（长宽高） 6500*2600*2500mm（不包括踏板及预堆纸）D-1450 半自动模切压痕机主要技术参数1.模切方式平压平（下动上不动）2.最大输纸尺寸 1480*1080mm3.最下输纸尺寸 550*480mm4.最大模切尺寸 1455*1050mm5.最小叼口尺寸扎针式10mm；叼牙式8mm6.最大模切压力 250吨7.可加工纸张白板纸≥250g; 瓦楞纸≤7mm8.模切精度±0.25mm9.机器最高速度 4000次/小时10.给纸纸堆最大高度 1500mm（距地面）11.收纸纸堆最大高度 1350mm（距地面）12.主电机功率 11kw13.总功率 19.7kw14.整机重量 18吨15.外形尺寸（长宽高）4500*2500*2400mm（不包括踏板及预堆纸）D-1500 半自动模切压痕机主要技术参数1.模切方式平压平（下动上不动）2.最大输纸尺寸 1500*1100mm3.最下输纸尺寸 550*500mm4.最大模切尺寸 1490*1090mm5.最小叼口尺寸 8mm6.最大模切压力 300吨7.可加工纸张白板纸≥250g; 瓦楞纸≤7mm8.模切精度±0.25mm9.机器最高速度 4000次/小时10.给纸纸堆最大高度 1500mm（距地面）11.收纸纸堆最大高度 1350mm（距地面）12.主电机功率 11kw13.总功率 18kw14.整机重量 18吨15.外形尺寸（长宽高）4200*2500*2400mm（不包括踏板及预堆纸）D-1500 二次定位模切压痕机主要技术参数1.模切方式平压平（下动上不动）2.最大输纸尺寸 1500*1100mm3.最下输纸尺寸 550*500mm4.最大模切尺寸 1490*1090mm5.最小叼口尺寸 8mm6.最大模切压力 300吨7.可加工纸张白板纸≥250g; 瓦楞纸≤7mm8.模切精度±0.25mm9.机器最高速度 4000次/小时10.给纸纸堆最大高度 1500mm（距地面）11.收纸纸堆最大高度 1350mm（距地面）12.主电机功率 11kw13.总功率 18.75kw14.整机重量 20吨15.外形尺寸（长宽高）6300*2500*2400mm（不包括踏板及预堆纸）D-1650 半自动模切压痕机主要技术参数1.模切方式平压平（下动上不动）2.最大输纸尺寸 1650*1200mm3.最下输纸尺寸 650*520mm4.最大模切尺寸 1630*1180mm5.最小叼口尺寸 8mm6.最大模切压力 300吨7.可加工纸张白板纸≥250g; 瓦楞纸≤7mm8.模切精度±0.25mm9.机器最高速度 4000次/小时10.给纸纸堆最大高度 1500mm（距地面）11.收纸纸堆最大高度 1350mm（距地面）12.主电机功率 11kw13.总功率 22kw14.整机重量 22吨15.外形尺寸（长宽高）6550*2800*2500mm（不包括踏板及预堆纸）D-1650 前缘送纸模切压痕机主要技术参数1.模切方式平压平（下动上不动）2.最大输纸尺寸 1650*1200mm3.最下输纸尺寸 650*520mm4.最大模切尺寸 1630*1180mm5.最小叼口尺寸 8mm6.最大模切压力 300吨7.可加工纸张白板纸≥250g; 瓦楞纸≤7mm8.模切精度±0.25mm9.机器最高速度 4000次/小时10.给纸纸堆最大高度 1500mm（距地面）11.收纸纸堆最大高度 1350mm（距地面）12.主电机功率 11kw13.总功率 22kw14.整机重量 22吨15.外形尺寸（长宽高）6900*2800*2500mm（不包括踏板及预堆纸）D系列全自动平压平模切压痕机一．产品简介D系列全自动平压平模切压痕机是纸盒、纸箱、商标等各种纸制品模切压痕、冷压凹凸的关键设备。
半自动平压模切机的课程设计书
半自动平压模切机的课程设计书工作原理及工艺动作过程半自动平压模切机是印刷、包装等行业压制纸盒纸箱等纸制品的专用设备，它可用来对各种规格的白纸板及厚度在4mm 以下的瓦楞纸板以及各种高级精细的印刷品进行压痕、切线、折叠以及压制凹凸商标等，经过压痕、切线的纸板，用手工或机械沿切线处去掉边料后，沿压出的压痕可折叠成各种纸盒、纸箱，或制成凹凸商标，可以成批量的生产，实现规模化。
它的工艺动作主要有两个：一是将纸板走纸到位，二是进行冲压模切。
原始数据及设计要求1）每小时压制纸板3000张。
2）上模固定，下模向上移动的行程长度mm H 5.050±=，回程的平均速度为工作行程的平均速度的1.3倍。
3）工作行程的最后2mm 范围内受到生产阻力6102⨯=P c N ，回程时不受力。
下模和滑块的质量共约120kg 。
4）工作台面离地面的距离约1200mm 。
5）所设计的机构性能要良好，结构简单紧凑，节省动力，寿命长，便于制造。
设计方案提示1） 走纸机构可采用双列链传动，走纸横块其两端分别固定在前后两根 链条上，横块上装有若干夹紧片以夹紧纸板。
主动链轮由间歇运动机构带动以实现定时走纸。
2） 模切机构一般可采用六杆冲压机构，在红板停顿时进行冲压模切。
冲压机构要求急回并节省动力。
3） 由于冲压模切机构仅在短时间内承受很大生产阻力，为了减小周期性速度波动可选用较小容量的电机，一般需安装飞轮。
二、半自动平压模切机的功能和设计要求：１．功能半自动平压模切机是印刷、包装等行业压制纸盒纸箱等纸制品的专用设备，它可用来对各种规格的白纸板及厚度在4mm 以下的瓦楞纸板以及各种高级精细的印刷品进行压痕、切线、折叠以及压制凹凸商标等，经过压痕、切线的纸板，用手工或机械沿切线处去掉边料后，沿压出的压痕可折叠成各种纸盒、纸箱，或制成凹凸商标，可以成批量的生产，实现规模化。
压纸工艺过程分为“走纸”和“且模”。
上模固定，下模冲压。
模切机作业指导说明书样本
模切机作业指导说明书半自动模切机作业指导书2012年目录第一部分、简述一、模切机工作原理二、模切机工艺流程三、模切机技术参数四、模切机专业术语解释第二部分、操作规程一、生产前准备工作二、模切机生产操作三、模切生产过程的调整四、更换模切版五、手动盘车六、模切生产中常见质量问题及解决办法第三部分、安全操作规程一、人身安全二、设备安全第四部分、设备的维护保养一、设备点检维护二、设备常见故障及解决办法第一部分、综述模切机简介及工作原理：YS—1500S、SA—S1620半自动平压平模切机由进纸部、模切部、去废部、收纸部组成。
人工送纸将纸张送入前规和侧规定位，再由钉钩牙排将纸张送到模切机构二次定位用模切刀根据产品设计要求的图样在压力的作用下，将纸板模切成所需形状后去掉模切后的多余部分，模切后再由钉钩牙排送达清废机构，清废后再进入收纸部，从而完成模切作业。
图1—1结构图：平压平模切机的模切版台和压切动板机构的形状都是平板状的。
模切版被固定在上版台上，被加工瓦楞纸板放在动板（下版台）上。
工作时，模切版台固定不动，动板通过曲轴连杆作用往复运动，使得版台与动板不断地离合压，每合压一次便实现一次模切。
：此结构用于分开曲柄轴旋转到某一角度，以停止或旋转传递链轴。
：当传动链条在运转中产生过多的碰撞时，可能被破坏，因而，当离合器部分被分离时凸轮被保护，并且临近传感器运作，机器停止运行。
：此动板连接驱动部分上、下运动。
加工瓦楞纸板放置在动板上，并且通过固定的上板（模切版）作用，获得模切即时压力。
：上板（模切版）被固定在双侧框架上，当动板上升，压力作用时加工纸板被模切。
：驱动部分用于动板的上升和下降。
：钉钩（叼纸牙）钉咬（加持）加工纸板，拖进模切部，进行模切。
：由胶合木板制作所需形状，附制刀片。
：通常，模切部分的不同是因为刀的形状不同和被加工纸板模切形状的不同。
压力带用于压力过小的部分，以使压力分布均匀、平稳，进行精确的模切。

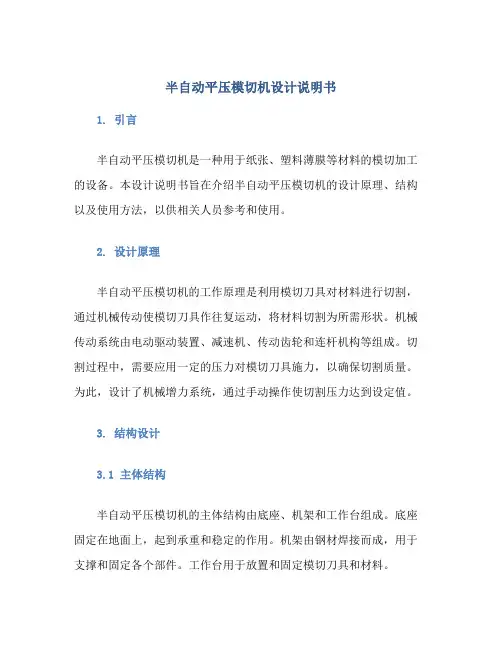

半自动平压模切机设计说明书
半自动平压模切机设计说明书1. 引言半自动平压模切机是一种用于纸张、塑料薄膜等材料的模切加工的设备。
本设计说明书旨在介绍半自动平压模切机的设计原理、结构以及使用方法，以供相关人员参考和使用。
2. 设计原理半自动平压模切机的工作原理是利用模切刀具对材料进行切割，通过机械传动使模切刀具作往复运动，将材料切割为所需形状。
机械传动系统由电动驱动装置、减速机、传动齿轮和连杆机构等组成。
切割过程中，需要应用一定的压力对模切刀具施力，以确保切割质量。
为此，设计了机械增力系统，通过手动操作使切割压力达到设定值。
3. 结构设计3.1 主体结构半自动平压模切机的主体结构由底座、机架和工作台组成。
底座固定在地面上，起到承重和稳定的作用。
机架由钢材焊接而成，用于支撑和固定各个部件。
工作台用于放置和固定模切刀具和材料。
3.2 传动系统半自动平压模切机的传动系统采用电动驱动装置与减速机的组合，实现模切刀具的往复运动。
电动驱动装置通过电机驱动减速机输出动力，传动齿轮将旋转运动转换为直线运动，连杆机构将运动传递给模切刀具。
3.3 增力系统为了实现模切刀具的施力，设计了增力系统。
增力系统由手轮、丝杆、螺母和压力传感器等组成。
通过手动旋转手轮，使丝杆带动螺母移动，从而改变模切刀具的位置，施加所需的切割压力。
压力传感器用于监测切割压力，确保切割质量。
4. 使用方法半自动平压模切机的使用方法如下：1.将待切割的材料放置在工作台上，将模切刀具固定在刀架上。
2.打开电动驱动装置的电源，启动机械传动系统。
3.通过手动旋转手轮，调整增力系统，施加适当的切割压力。
4.按下开关，启动模切刀具的运动，开始切割材料。
5.切割完成后，关闭电动驱动装置的电源，停止机械传动系统。
6.将切割好的材料取出，并清理工作台和刀具。
5. 安全注意事项使用半自动平压模切机时，需要注意以下安全事项：•在操作之前，务必熟悉机器的结构和使用方法，并遵循操作规程。
•在使用过程中，应戴好安全手套，注意刀具的锋利性，以防切割伤害。
S4半自动模切机作业指导书
Xxxxxxxxxxxxxxx半自动模切作业指导书文件名：半自动模切作业指导书文件编号：S4版本：生效日期：页数：共5 页受控状态：拟制部门：监察部门：模切生产流程图：1.目的为规范半自动模切机操作，正确使用及维护生产设备，以达到提高效率，保证产品质量，保障人生、设备安全，特制订本作业指导书。
2.范围本作业指导书适用于各生产车间的xxxxxxxxxxxxxxxx型平压压痕切线机的使用、维护及安全生产工作。
3.内容3.1接班时的检查工作3.1.1接班人员应提前15分钟到岗参加班前会议，接受工段长安排当天的工作及其他注意事项。
3.1.2交接班双方必须在岗位对口交接，严禁在路上或门口等岗位以外的地方交接班。
3.1.3接班人员应向交班人员详细询问上班生产情况；设备运行情况；正加工、待加工产品情况及当班需要注意和解决的问题。
3.1.4检查工、用具、附件是否齐备完好，是否按规定位置摆放整齐。
3.1.5仔细检查模切机安全防护罩是否完好等各安全设施是否齐全。
3.1.6确认交接班记录：工作场地、设备、门窗等清洁卫生状况是否属实，设备是否润滑良好及设备完好情况等，严格做到上不清下不接。
3.2操作前的准备工作3.2.1主机手的准备工作3.2.1.1检查机器的操作箱是否置于机台的正前方。
3.2.1.2仔细检查模切机的总电源开关及各控制开关是否处于非工作状态，各控制开关是否灵敏。
3.2.1.3再次对设备进行检查，对各润滑点加润滑油（脂）进行保养工作。
检查各零部件是否松动，有无异常情况等，如有，应立即上报工段长并通知机、电修理工进行检查维护。
3.2.1.4上述检查完毕后，在确认机台旁无人的情况下，合上总电源开关，按下启动按钮，待飞轮运转稳定后（2分钟）按下压切按钮，机器运行，观察机器运转是否平稳，有无较大的振动和异常声响。
如有，应立即上报工段，并迅速通知机、电修理工检查无问题后方可开机生产。
3.2.1.5逐次推动龙门架、前方护架、三角形摆杆、脚踏开关反复检查紧急刹车动作是否灵敏、正确、可靠，如有异常情况，立即停机并通知机、电修理工进行检查无问题后方可开机生产。
手动 半自动平压平模切机作业指导书
1. 生产前的准备工作1.1 机长根据《生产施工单》要求,领取产品样板、模切版。
1.2 打开电源开关，开动机器，检查机器运行状态。
1.3 给机器注油，保持机器各运动轴承的润滑度,使机器能正常工作。
2. 调校2.1 当班机长根据《生产施工单》工艺要求，检查样板是否与工单相符。
对照样板检查待生产半成品与模切版的尺寸、位置等，是否符合工艺要求，2.2 将模版居中放置铁框内,确保其受力均衡。
2.3 用一张500—550g的白板纸作衬纸，开动机器，合压，在衬纸的刀线位置压出痕迹,去除压线部位衬纸,按工艺要求做好底模。
2.4 如果是要求非常高的产品则机长根据产品型号、规格、版量选用适当的压线条。
2.5 定好位置抬下模版铁框,平放于地面,根据模切线的长短,将压线条剪断,恰到好处地套在模版模切线上,将表面的一层橡皮除去,再慢慢地将模版铁框抬放在机器上定好位,锁紧螺丝, 设定压力值。
(上版时注意轻拿轻放,以免线条脱落)。
再开动机器,合上压力,将线条粘在钢板上,用502胶水固定好,将线条的接头处,用介刀削平，使其过渡圆滑。
2.6 机长将首张产品根据模切质量标准、要求,自检合格，连同盒样交当班质检人员检验，确认合格签字后，方可开机批量生产。
3. 正常生产3.1 机器正常生产时,机长对所生产的产品做好自检工作，保证产品质量。
每200片左右自行抽检一次,发现问题,即时停机解决,不能解决的问题上报主任、部长,及时予以解决处理。
3.2 正常生产中,所生产的产品必须进行标识,以每卡板为单位挂好《物料流通标示卡》。
3.3 机长在生产过程中,进行调校工作必须停机,同时关闭主机电源。
4. 停机4.1 关闭机器主机电源及控制电源。
4.2 根据手动模切机维护保养作业要求，做好日常设备维护保养工作,清洁责任区卫生。
益阳天格印业高新区分公司4.3 机长如实填写当班《生产日报表》及其他相关报表。
5．注意事项5.1 机器运行当中或未关保险装置前（即使是停机状态）严禁将手脚伸入机器内部，以免危及操作者自身的人身安全；停机修版或其它原因重新启动需明确所有随机人员都处于安全距离之外方可进行重新启动。
半 自 动 平 压 模 切 机
3，设计任务
1）进行走纸机构、冲压模切机构及夹紧纸板的控制机构的选型。 2）根据工艺动作顺序和协调要求拟定运动循环图。 3）根据选定的原动机和执行机构的运动参数拟定机械传动方案。 4）机械运动方案的评定和选择。 5）对机械传动系统和执行机构进行运动尺寸计算。 6）进行计算辅助分析。 7）画出机械运动方案简图、运动循环图和传动方案图。 8）完成设计计算说明书一份。
4，工作计划与进度安排
步骤 1 2 3 4 5 6 内容 上课、熟悉题目 方案设计、分析 尺寸综合、绘图 上机计算、分析 整理说明书、图纸 答辩 要求 分组、了解题目 方案分组比较 图解法、解析法等 分析机构运动受力 说明书统一格式 交说明书、图纸 时间（天） 1 2 3 2 1 1
3
机械原理课程设计
6
机械原理课程设计
四、设计Байду номын сангаас案分析
根据半自动平压切模机的工作原理， ，把机器完成加工要求的动作分解 成若干种基本运动。 进行机械运动方案设计时， 最主要的是要弄清设计要求 和条件， 掌握现有机构的基本性能， 灵活地应用现有机构或有创造性地构思 新的机构， 以保证机器有完善的功能和尽可能低的成本。 对本题进行机械运 动方案设计时应考虑以下问题： (1)设计实现下模往复移动的机构时，要同时考虑机构应满足运动条件 和动力条件。例如实现往复直线移动的机构，有凸轮机构、连杆机构、螺旋 机构等。由于压制纸板时受力较大，宜采用承载能力高的平面连杆机构，而 连杆机构中常用的有四杆机构和六杆机构， 再从机构应具有急回特性的要求 出发，在定性分析的基础上，选取节省动力的机构。当受力不大而运动规律 又比较复杂时， 可采用凸轮机构。 例如本题中推动夹紧装置张开的控制机构， 由于加紧片张开后要停留片刻，故采用凸轮机构在设计上易于实现此要求， 且结构简单。 (2)为满足机器工艺需要，各机构执行构件的动作在规定的位置和时间 上必须协调，如下压模在工作行程时，纸板必须夹紧；在下压模回程时，纸 板必须送到压模位置。因此，为使各执行构件能按工艺要求协调运动，应绘 出机械系统的构件运动循环图。 （3） 根据机器要求每小时完成的加工件数， 可以确定执行机构主动件的 转速。若电机转速与执行机构的主动件转速不同，可先确定总传动比，再根 据总传动比选定不同的传动机构及组合方式。 （4） 在一个运动循环内仅在某一区间承受生产阻力很大的机器， 将引起 等效构件所受的等效阻力矩有明显是周期性变化， 若电动机所产生的驱动力 矩近似的认为是常数， 则将引起角速度的周期性波动。 为使主动做的角速度 较为均匀，应考虑安装飞轮。可适当选择带传动的传动比，使大带轮具有一 定的转动惯量而起飞轮的作用，通常应计算大带轮的转动惯量是否满足要 求，如不满足，则需另外安装飞轮。
半自动平压平模切压痕机安全操作细则
半自动平压平模切压痕机安全操作细则一、本机应配备专职操作人员, 操作人员务必了解机台基本结构、工作原理、控制方式，能熟练地按控制台和电脑荧屏提示操作各相关按钮。
二、除送纸操作外，在本机的其它部位严禁戴手套进行操作。
三、开启电源和气源，启动主电机。
四、按定单工艺要求，安装产品相应的模切刀版。
通过操作使机器在动平台的最低位置停止运行，移出版框，设定模切版沿走纸方向的尺寸，将对应模切刀版安装于版框内，通过操作将模切版自动进入机器，并在到位后自动锁紧。
五、根据纸张宽度调整给纸部边侧挡规，七、送一张纸板到收纸部，在牙片松开纸之前，停止机器，根据纸板实际位置调整后挡板和两侧拍纸挡板的位置。
八、根据试样结果调整模切压力，当达到80%的刀线切穿效果时，剩余20%无法切穿的刀线必须以补版的方式进行不断调整，以达到全部切穿的效果。
当试切效果达到工艺要求时，进入正式生产工作。
九、在生产过程中，操作人员要实时检查机组的运行状况和产品的质量状况，保持整机各工序协调。
十、其他注意事项:1、如果模切刀版长度小于900mm时，必须加装一个配有模切刀的平衡刀版，平衡工作平台压力;刀版须紧靠版框左前缘，同时，刀版中心须在版框中心位置;安装模切版、清废版和前清废模具时，要确保各模具安装牢固。
2、模切压力调整后，机器在运行过程中随着温度升高，模切压力会微量增大，应根据纸箱模切状况通过手轮微量调整模切压力值。
3、当牙排受外力或异物撞击停止时，扭力限制器会跳脱，为避免分割器受损，需严格按照手动盘车步骤将其复位。
4、操作人员必须清楚急停按钮的位置，在生产过程中如果出现紧急状况，应立即按下“急停”按钮，通常情况下禁止使用此按钮，滥用该按钮将会对机器造成严重的损坏。
5、任何部位的安全门没有关闭，机器都不能启动，在运行过程中任何部位的安全门打开，机器都会停止;机器运转时，各安全防护盖必须安装到位，以防发生危险。
6、进入机器进行设备维护保养时，必须关闭机器电源，取下电源钥匙开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平压模切机半自动平压模切机设计说明书.doc2011-06-22 16:15:13| 分类：默认分类|字号大中小订阅目录一工作目的……………………………………………………………………二工作原理及工艺动作过程…………………………………………………三运动循环图…………………………………………………………………四送料、模切机构的选型……………………………………………………（一）送料机构的选型………………………………………………（二）模切冲压机构的选型…………………………………………五机械运动方案的评定和选择………………………………………………六电动机的选型………………………………………………………………七机械传动设计………………………………………………………………（一）传动比的分配…………………………………………………（二）齿轮组的设计…………………………………………………（三）链轮和链条的设计……………………………………………（四）轴承和键的设计………………………………………………（五）V形带的设计…………………………………………………（六）刚性夹子和凸轮的设计………………………………………（七）平面六杆曲柄滑块机构的设计………………………………八机构运动简图………………………………………………………………九传动和执行机构的运动尺寸计算…………………………………………（一）轴的运动参数…………………………………………………（二）凸轮的运动曲线图……………………………………………（三）平面六杆曲柄滑块机构的运动曲线图………………………十飞轮的设计…………………………………………………………………半自动平压模切机设计说明书一、设计目的通过本课程设计将学过的基础理论知识进行综合应用，着手设计“半自动平压模切机”。
通过对机构的选型、设计；对机械传动方案、机械运动方案的选择和评价而培养结构设计，计算能力。
熟悉一般的机械装置设计过程。
二、工作原理及工艺动作过程缝包机，自动切袋机半自动平压模切机是印刷，包装行业压制纸盒、纸箱制品的专用设备。
它可以对各种规格的纸板、厚度在4mm一下的瓦楞纸板，以及各种高级精细的印刷品进行压痕、切线、压凹凸。
经过压痕、切线的纸板，用手工或机械沿切线除去掉边料后，沿压出的压痕可折叠成各种纸盒、纸箱，或制成凹凸的商标。
它的工艺动作主要有两个：一是将纸板走纸到位，二是进行冲压模切。
其具体工作动作顺序如下：半自动平压模切机工艺动作顺序三、运动循环图（一）机构运动要求从机器的工艺动作可以看出，可以把整个机构运动的运动分成两个部分，一是辅助运动，它可以用于完成纸板的夹紧，走纸，松开等动作。
对实现该运动的传动机构要求做间歇运动；二是主运动，完成对纸板的压切动作，要求装有模板的滑块做直线往复运动。
其特点是行程短，受载大。
本机构要求行程是50毫米，最大载荷是，工作速度是每小时压制3000张。
另外，主运动和辅运动要相互协调。
（二）运动示意图由上述机构运动要求，绘制如下运动示意草图：缝包机，自动切袋机（三）各部件运动分析1、主轴的选择和转角运算为了计算和设计方便，选择变速箱的输出轴为运动分析主轴，如上图所示。
由原始数据和设计要求知，平面六杆机构的行程速比系数K=1.3，则极位夹角°并知该运动周期分为两部分，以156.5°（156.5°=180°-23.5°）为界分为0°---156.5°和156.5°--360°两个过程。
2、模切机构的分析当主轴转角为0°---156.5°，下模从行程最低点开始，在平面六杆机构的带动下向上移动至预定模切位置，进行冲压模切；当主轴转角为156.5°--360°，下模完成模切动作，快速急回运动至行程最低点即下一周期起点。
3、走纸机构的分析当主轴转角为0°---156.5°，特殊齿轮组（用于完成间歇运动）没有啮合运动，链轮链条处于静止状态；当主轴转角为156.5°--360°，特殊齿轮组轮齿参与啮合，带动链轮链条运动，进行走纸运动。
4、夹紧装置的分析当主轴转角为0°---156.5°，带动夹子的凸轮走过推程，远休止和回程使刚性弹簧夹完成夹纸动作；当主轴转角为156.5°--360°，凸轮处于近休止状态使刚性弹簧夹处于夹紧状态。
（四）综上所述运动循环图如下：主轴转角0°156.5°(图示位置) 360°走纸机构停止运动夹紧装置送料夹紧输入走纸模切机构滑块上升（模切）滑块下降（回程）标签模切机四、送料、模切机构的选型（一）送料机构的选型1、可选机构机构供选机构类型纸板的输送双列链轮传动皮带轮传动纸板的停歇机构凸轮机构特殊齿轮组纸板的固定刚性弹簧夹普通夹子2、选型原因：(1)对于纸板的输送构件，选用双列链轮传动：a、相对皮带传动而言，双列链轮传动精度较高，有利于纸板的精确走纸定位；b、适合于本机构的远距离传递；c、本机构在长时间传输、模切时摩擦大，易发热，而双列链轮传动机构适合于长时间在此恶劣环境下工作。
另外，使用皮带轮传动其易打滑，易变形，传输精度低，传递效率低。
(2)对于纸板的停歇，选用特殊齿轮组：a、相对凸轮机构相比而言，特殊齿轮组制造容易，工作可靠。
b、特殊齿轮组在设计时，易实现从动件的运动时间和静止时间的比例在较大范围内调节，适用范围广。
c、特殊齿轮组在工作时由于面接触且是间歇运转，因此不易磨损，使用寿命长。
另外凸轮机构制造加工困难，易磨损。
(3)对于纸板的固定，选用刚性弹簧夹：a、在走纸时，相对普通夹子而言，由于刚性弹簧力的作用，可以自动的将纸板夹紧，并准确平稳的走纸；b、在夹紧和松开纸板时，运用凸轮机构和刚性弹簧的配合使用，能准确、方便、自动的实现纸板的夹紧和松开动作。
另外，使用普通夹子较难实现纸板的自动夹紧和松开的工艺动作以及平稳走纸的目的。
3、最终选型：纸板的输送选用双列链轮传动；纸板的停歇殊齿轮组选用特；纸板的固选用刚性弹簧夹。
（二）模切冲压机构的选型1、可选机构机构供选机构急回机构直动推杆凸轮机构平面六杆曲柄滑块机构2、选型原因：a、相对凸轮机构而言，连杆机构的运动副一般均为低副，其运动副元素为面接触，压力较小，润滑好，磨损小，则承载能力较大，有利于实现增力效果。
b、连杆机构的设计、加工制造容易，经济性好，且低副一般为几何封闭，工作的可靠性好。
c、在满足运动要求的条件下，连杆机构可以灵活改变各杆件的相对长度来调节运动规律，适用性强。
另外，凸轮机构增力效果差，设计加工制造困难，适用性差。
3、最终选型：平面六杆曲柄滑块机构。
五、机械运动方案的评定和选择由上述运动循环图及题设要求可知，“半自动平压模切机”主要分为三大部分：动力传动机构；走纸机构；冲压模切机构。
其中动力传动机构又分为动力传递机构和变速转向机构。
走纸机构分为：纸板的输送机构，纸板的停歇机构和纸板的固定机构。
冲压模切机构为急回机构。
备选机构列表：标签模切机机构供选机构类型纸板的输送双列链轮传动皮带轮传动纸板的停歇机构凸轮机构特殊齿轮组纸板的固定刚性弹簧夹普通夹子急回机构直动推杆凸轮机构平面六杆曲柄滑块机构动力传递机构联轴器V形带变速转向机构圆柱齿轮传动机构单级蜗杆传动机构锥--圆柱齿轮传动机构由上述备选机构可得32种备选机械运动方案，从中选出3种典型可行方案如下：方案A：双列链轮传动----特殊齿轮组----刚性弹簧夹----平面六杆曲柄滑块机构----V形带----圆柱齿轮传动机构方案B：双列链轮传动----凸轮机构----刚性弹簧夹----直动推杆凸轮机构----联轴器----锥--圆柱齿轮传动机构方案C：皮带轮传动----凸轮机构----普通夹子----直动杆凸轮机构----联轴器----单级蜗杆传动机构典型可行方案评定方案A：1、示意图2、分析与评定(1)机械功能的实现质量由于V形带和齿轮的组合传动，功率损失小，机械效率高，可靠性高；平面六杆曲柄滑块机构能够承受很大的生产阻力，增力效果好，可以平稳的完成模切任务；使用刚性弹簧夹自动的实现纸板的夹紧与松开动作，并运用特殊齿轮组完成走纸的间歇运动和准确的定位，以实现与冲压模切的协调配合。
(2)机械的运动分析在同一传动机构的带动下，特殊齿轮和双列链轮机构共同完成走纸的准确定位，运动精度高，并且能和冲压模切运动很好的配合完成要求动作工艺。
(3)机械动力分析平面六杆曲柄滑块机构有良好的力学性能，在飞轮的调节下，能大大的降低因短时间承受很大生产阻力而带来的冲击震动；整个机构（特别是六杆机构和特殊齿轮组）具有很好的耐磨性能，可以长时间安全、稳定的工作。
(4)机械结构合理性该机构各构件结构简单紧凑，尺寸设计简单，机构重量适中。
(5)机械经济性平面六杆曲柄滑块机构设计，加工制造简单，使用寿命长，维修容易，经济成本低，虽然特殊齿轮组设计加工难度较大，成本偏高，但与其他等效备选机构相比，其能更好的实现工作要求，以带来更大的经济效益。
方案B：1、示意图2、分析与评定(1)机械功能的实现质量相较于方案A的V形带，联轴器的传递效率虽然高，但是减速效果差；采用直动推杆凸轮机构难承受很大的生产阻力，不能很好的完成冲压模切功能；运用凸轮机构带动走纸机构间歇运动，由于长时间工作而磨损变形，会造成走纸机构无法准确定位。
虽然能实现总体功能要求，但实现的质量较差。
(2)机械运动分析凸轮的长期间歇运动导致微小误差积累，从而引起走纸定位的准确性下降，最终引起各执行机构间的配合运动失调。
(3)机械动力分析直动推杆凸轮机构难以承受很大的生产阻力，不便长期在重载条件下工作，不能很好的满足冲压模切的力学要求；该方案中的凸轮机构（包括机构中的两个凸轮机构）耐磨性差。
(4)机械结构合理性该机构结构简单紧凑，但由于凸轮机构的使用，造成整体机构的尺寸很重量都较大。
(5)机械经济性由于凸轮机构和锥圆柱齿轮的设计、加工制造较难，用料较大，维修不易，故而生产和维修经济成本均较高。
方案C：1、示意图2、分析与评定(1) 机械功能的实现质量相对于方案B，皮带传送很难实现走纸的准确定位；普通夹子不便于纸板的自动化夹紧和松开，需要相应辅助手段较多；采用蜗杆减速器，结构紧凑，环境适应好，但传动效率低，不适宜于连续长期工作。
总体上机械功能的实现质量很差。
(2) 机械运动分析皮带传送易磨损、打滑，走纸运动的精度低，又因很难实现准确定位与冲压模切的协调性差。
(3) 机械动力分析直动推杆凸轮机构难以承受很大的生产阻力，不便长期在重载条件下工作，不能很好的满足冲压模切的力学要求；该方案中的凸轮机构（包括机构中的两个凸轮机构）和平带耐磨性差。
