【初中物理】2017中考物理总复习第1-24讲试题(24套) 人教版18
【初中物理】2017中考物理总复习第一篇考点聚焦第1-24讲检测卷(24套) 人教版9

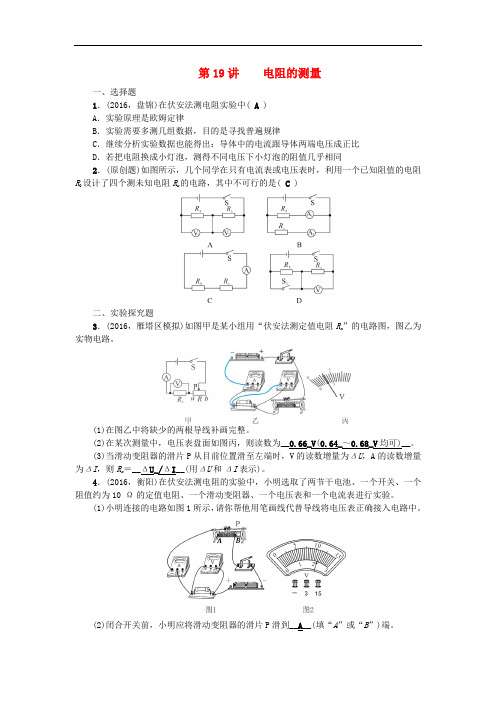

第19讲电阻的测量一、选择题1．(2016，盘锦)在伏安法测电阻实验中( A )A．实验原理是欧姆定律B．实验需要多测几组数据，目的是寻找普遍规律C．继续分析实验数据也能得出：导体中的电流跟导体两端电压成正比D．若把电阻换成小灯泡，测得不同电压下小灯泡的阻值几乎相同2．(原创题)如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是( C )二、实验探究题3．(2016，雁塔区模拟)如图甲是某小组用“伏安法测定值电阻R x”的电路图，图乙为实物电路。
(1)在图乙中将缺少的两根导线补画完整。
(2)在某次测量中，电压表盘面如图丙，则读数为__0.66_V(0.64_～0.68_V均可)__。
(3)当滑动变阻器的滑片P从目前位置滑至左端时，V的读数增量为ΔU，A的读数增量为ΔI，则R x＝__ΔU_/ΔI__(用ΔU和ΔI表示)。
4．(2016，衡阳)在伏安法测电阻的实验中，小明选取了两节干电池、一个开关、一个阻值约为10 Ω的定值电阻、一个滑动变阻器、一个电压表和一个电流表进行实验。
(1)小明连接的电路如图1所示，请你帮他用笔画线代替导线将电压表正确接入电路中。
(2)闭合开关前，小明应将滑动变阻器的滑片P滑到__A__(填“A”或“B”)端。
(3)闭合开关后，若发现电压表指针向左偏转，说明电压表的__正负接线柱接反了__。
(4)正确连接电路后，电流表示数为0.2 A，电压表示数如图2所示，待测电阻的阻值为__11__Ω。
5．(2016，长安区模拟)小希在测额定电压为2.5 V的小灯泡电阻时，设计了如图甲所示的电路图。
(1)实验时，小希按电路图连接了电路，闭合开关，在调节滑动变阻器的过程中，发现电压表示数突然变大，电流表无示数，其可能的原因是__灯泡L断路__。
排除故障后，小希通过实验测量了多组实验数据并画出了I－U图象，如图乙所示。
(2)小灯泡正常发光时的电阻为__10__Ω。
【初中物理】2017中考物理总复习第1-24讲试题(24套) 人教版4
第二十三讲电与磁一、填空题1．(2016·百色)如图所示的司南是我国的四大发明之一，古文“论衡”中记载“司南之杓(用途)，投之于地，其柢(握柄)指南”。
司南静止时能指南北，说明地球周围存在磁场，司南的握柄应为该磁体的S(选填“N”或“S”)极。
2．(2016·烟台)1820年，丹麦物理学家奥斯特第一个揭示了电和磁之间的联系，他发现了电生磁，英国物理学家法拉第经过10年的探索，于1831年发现了电磁感应现象，继而人们发明了各种发电机，开辟了人类大规模使用电能的时代。
3．(2016·盐城)一种新型混合动力型汽车通过“制动再生”途径给内部蓄电池充电。
制动时车轮带动电动机转动，电动机作为发电机使用，把汽车的机械能直接转换为电能，此时“电动机”是应用电磁感应原理工作的。
4．如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生磁性，电铃响起，发出报警信号，电磁铁的a端为S极，若将温度计上端的金属丝向下调整，则报警温度将降低(选填“升高”或“降低”)。
二、选择题5．(2016·成都)下列关于磁场的描述，正确的是（B）A．磁感线是磁场中真实存在的曲线B．磁体间的吸引或排斥作用是通过磁场实现的C．磁体周围磁感线从磁体S极发出，回到磁体N极D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近6．(2016·怀化)下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是（A）7．(2016·厦门)老师上课时常使用“小蜜蜂”扩音，声音信号由话筒传入扩音器扩大后从扬声器播出，话筒、扬声器的工作原理分别相当于（A）A．发电机、电动机 B．电动机、发电机C．发电机、发电机 D．电动机、电动机8．(2016·湖州)近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响。
中考物理基础篇第24讲电流电压附强化训练题含答案
中考物理基础篇第24讲电流电压附强化训练题含答案高效复习第24讲电流电压学习概要24.1.1 电流电荷的定向挪动形成电流。
物理学中规定正电荷定向挪动的方向为电流的方向。
在金属导体中能够挪动的是自由电子，电流方向的规定与自由电子实质挪动的方向相反。
1、电荷量物体所带电荷的多少叫电荷量，用符号Q表示，在国际单位制中的单位是库仑，简称库（C）。
2、电流每秒钟内经过导体横截面的电荷量，叫做电流，符号为I，数学表达式为I Q。
t在国际单位制中，电流的单位是安培，简称安（A）。
1A表示1s内经过导体横截面的电荷量为1C，即1A=1C/s。
电流的常用单位还有毫安（mA）和微安（μA）等。
1A=103mA，1mA=103μA。
3、电流表（1）作用：电流表用来测电流的大小，如图24-1所示。
在电路图中，它的符号是○A。
（2）量程：电流表一般有三个接线柱，一负两正（或一正两负），分别对应0?和0? 3A两个量程。
0?量程的最小分度值为，0?3A量程的最小分度值为。
电流表的表盘如图24-2所示。
中考物理基础篇第24讲电流电压附强化训练题含答案（（（（（（（（（图24-1图24-2（（3）使用规则：①一定把电流表串连在被测电路中。
②电流一定从电流表的正接线柱流入，负接线柱流出。
③被测电路中的电流不可以超出电流表的量程。
④使用电流表时，不将两接线柱直中考物理基础篇第24讲电流电压附强化训练题含答案高效复习接接在电源两极上。
电压1、电压电压在电路中的作用是使电荷定向挪动形成电流，符号为U。
电压是由电源供给的，而电源是将其余形式的能变换为电能的装置。
在国际单位制中，电压的单位为伏特，简称伏（V），电压的常用单位有千伏（kV）和毫伏（mV）等。
1kV=103V，1V=103mV。
我国家庭电路电压为220V；—节干电池的电压为；—节蓄电池电压为2V。
2、电压表（1）作用：电压表是电压的丈量仪器，如图24-3所示。
在电路图中，它的符号是○V。
2017中考物理复习资料(教师版)含答案
目录中考物理复习资料01:机械运动、声现象、物态变化 (3)中考物理复习资料02:光现象、透镜及其应用 (9)中考物理复习资料03:质量和密度 (18)中考物理复习资料04:运动和力 (22)中考物理复习资料05:压强、浮力 (26)中考物理复习资料06:功和机械能、简单机械 (35)中考物理复习资料07:热和能、内能的利用 (44)中考物理复习资料08:电荷、电路、电流、电压、电阻 (49)中考物理复习资料09:欧姆定律、生活用电 (53)中考物理复习资料10:电功率、焦耳定律 (63)中考物理复习资料11:电与磁、信息的传递、能源与可持续发展 (78)1中考物理复习资料01:机械运动、声现象、物态变化一、选择题1.(岳阳)在平直轨道上行驶的火车中,放在车厢内的小桌上苹果相对于下列哪个物体是运动的(C)2. (中山)坐在高速行驶火车上的乘客,我们说他静止是以下列哪个物体为参照物的( A )A.火车车厢B.铁轨C.迎面开来的火车D.车厢里走动的乘务员3.(枣庄)小超为了检验躺着和站立时身体长度是否有差异,下列几种尺子哪种最合适()D4.研究表明,当空气中颗粒的直径越接近可见光的波长(波在一个周期内传播的距离叫做波长),颗粒对光的“消光”能力就越强.空气中PM2.5颗粒是灰霾天能见度降低的主要原因.若可见光的频率约为5×1014Hz.则可以推算出PM2.5中对能见度造成较大影响的颗粒直径与下列哪一个值最接近( B )A.2.5μmB.0.4μmC.0.6μmD.6μm5.(宜宾)2013年4月20清晨,雅安芦山发生强烈地震,距灾区105km的某驻军部队接到命令立即驱车赶往灾区救援。
出发50min后中途遇山体滑坡道路阻断,经2h抢通道路,继续前进40min到达指定地点。
救援部队全程平均速度应为()DA.126km/hB.70km/hC.52.5km/hD.30km/h7.(锦州)下列与声现象有关的说法中正确的是()DA.利用超声波排除人体内的结石是利用声波传递信息B.调节小提琴琴弦的松紧程度主要目的是改变音色C.房间的窗户安装双层玻璃是声源处减弱噪声D.声音由物体的振动产生10.(2015广东)关于声现象的描述,下列说法正确的是()DA.声音的强弱由声源振动的频率决定B.声音在真空中传播速度是340m/sC.人耳听觉频率范围是20Hz﹣2000HzD.深夜跳广场舞时将音量调小是在声源处减弱噪声11.(衡阳)有一种新型锁﹣﹣声纹锁.只要主人说出事先设定的暗语就能把锁打开,别人即使说出暗语也打不开.这种声纹锁辨别声音的主要依据是()C12.(龙岩)中央电视台举办的青年歌手大奖赛中,歌手们美妙的“高音”、“低音”给我们留下了深刻的印象,这里的“高”、“低”是指声音中的()AA.音调B.音色C.响度D.振幅13.(泰安)在公共场所“轻声”说话是文明的表现,在课堂上“大声”回答问题才能让老师和同学们都能听清楚。
【初中物理】2017中考物理总复习第1-24讲试题(24份) 人教版5

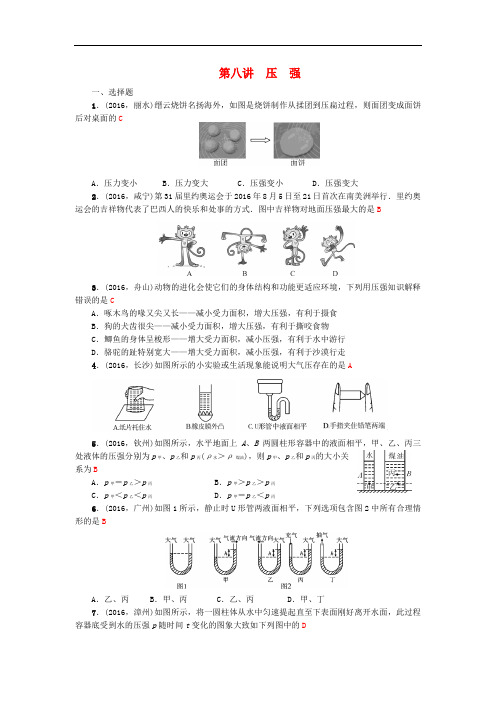

第八讲压强一、选择题1．(2016，丽水)缙云烧饼名扬海外，如图是烧饼制作从揉团到压扁过程，则面团变成面饼后对桌面的CA．压力变小 B．压力变大 C．压强变小 D．压强变大2．(2016，咸宁)第31届里约奧运会于2016年8月5日至21日首次在南美洲举行．里约奥运会的吉祥物代表了巴西人的快乐和处事的方式．图中吉祥物对地面压强最大的是B3．(2016，舟山)动物的进化会使它们的身体结构和功能更适应环境，下列用压强知识解释错误的是CA．啄木鸟的喙又尖又长——减小受力面积，增大压强，有利于摄食B．狗的犬齿很尖——减小受力面积，增大压强，有利于撕咬食物C．鲫鱼的身体呈梭形——增大受力面积，减小压强，有利于水中游行D．骆驼的趾特别宽大——增大受力面积，减小压强，有利于沙漠行走4．(2016，长沙)如图所示的小实验或生活现象能说明大气压存在的是A5．(2016，钦州)如图所示，水平地面上A、B两圆柱形容器中的液面相平，甲、乙、丙三处液体的压强分别为p甲、p乙和p丙(ρ水＞ρ煤油)，则p甲、p乙和p丙的大小关系为BA．p甲＝p乙＞p丙 B．p甲＞p乙＞p丙C．p甲＜p乙＜p丙 D．p甲＝p乙＜p丙6．(2016，广州)如图1所示，静止时U形管两液面相平，下列选项包含图2中所有合理情形的是BA．乙、丙 B．甲、丙 C．乙、丙 D．甲、丁7．(2016，漳州)如图所示，将一圆柱体从水中匀速提起直至下表面刚好离开水面，此过程容器底受到水的压强p随时间t变化的图象大致如下列图中的D8．(2016，十堰)如图所示为同种材料制成的实心圆柱体A和B放在水平地面上，它们的高度之比为2∶1，底面积之比为1∶2，则它们的质量之比m A∶m B和对地面的压强之比p A∶p B分别为BA．mA∶m B＝2∶1，p A∶p B＝2∶1B．m A∶m B＝1∶1，p A∶p B＝2∶1C．m A∶m B＝1∶1，p A∶p B＝1∶1D．m A∶m B＝2∶1，p A∶p B＝1∶19．(2016，三明)物理老师在实验室做“流体压强与流速关系”的演示实验：图甲所示是由粗细不同的三节塑料管A、B、C连接而成的装置，三节管中分别接有三个相同传感器的探头，传感器与电脑相连．老师将抽气机与C管右端相连后开始抽气，电脑绘制出的三节管中的气体压强随时间变化的p－t图象如图乙所示．则下列描述正确的是DA．抽气过程中，三节管中的气体流速相同B．实验室的大气压为101.0 kPaC．0～4 s，C管中的气体压强变化最大D．图象③是A管中的气体压强随时间变化的图象二、填空题10．(2016，百色)小明在江边湿地上漫步，他发现，双脚陷入松软的泥土时，用力拔起一只脚，另一只脚反而会陷得更深，原因是小明对泥土的压力_不变_，压强_增大_．(均选填“增大”“减小”或“不变”)11．(2016，河源)某同学穿的运动鞋，鞋底有凹凸不平的花纹，是为了增大鞋底与地面间的_摩擦力_，若该同学的质量是60 kg，站立时双脚鞋底与地面的接触面积为300 cm2，则该同学对地面的压强为_2×104__Pa.(g取10 N/kg)12．(2016，娄底)据新华社5月22日报道，“蛟龙”号载人潜水器22日成功完成在雅浦海沟的最后一次科学应用下潜，最大下潜深度达6580 m．潜水器在下潜的过程中，受到的压强_变大_(选填“变小”“变大”或“不变”)，当下潜至最深处时所受到的海水压强是_6.58×107_Pa.(海水的密度约为1.0×103 kg/m3，g取10 N/ kg)13．(2015，汕尾)物体A静止在水平桌面上，如图甲所示，用一水平推力把物体A向右移动(不落地)，如图乙所示，则物体A在移动过程中对桌面的压力_不变_，压强_变大_，所受摩擦力_不变_．(以上三空选填“变大”“变小”或“不变”)14．(2016，天津)如图1所示，普通水壶壶嘴的高度不低于壶身的高度，其设计遵循了_连通器_的原理；如图2所示，用吸管将杯中的饮料吸入口中，是利用了_大气压_的作用．第14题图第15题图15．(2016，济宁)教师的门关不紧，常被风吹开，小希在门与门框之间塞入硬纸片再关上，门就不易被风吹开，她这样做的道理是_增大摩擦_．为改善火车站地下通道的通风情况，小希设计了抽气管道，并将管道上方遮雨盖的形状设计成图中的形状，利用地面风实现自动抽气，其设计原理是_流体流速越大的位置压强越小_．三、作图题16．(2016，河南)如图所示，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A、B两瓷砖压力的示意图．四、实验探究题17．(2016，邵阳)小刚同学在家里用实心砖和平铺在水平桌面上的海绵等一些自备器材，做探究“压力作用效果与哪些因素有关”的实验．(1)若要探究压力作用效果与压力大小的关系，应选用图甲和图_丙_来比较．(2)若要探究压力作用效果与受力面积的关系，应选用图甲和图_乙_来比较．(3)若小刚测得实心砖长20 cm、宽15 cm、厚5 cm，它的重力是30 N，则甲图中实心砖对海绵产生的压强是_1000_Pa.18．(2016，泰州)在“探究影响液体内部压强的因素”实验中．(1)压强计是通过U形管的_两侧液面高度差___来显示橡皮膜所受压强大小．(2)小华实验时的情形如图所示，四幅图中烧杯内的液面相平．(不考虑实验结论的偶然性)①比较图甲和图_乙_，可以初步得出结论：在同种液体中，液体内部压强随深度的增加而增大．②保持金属盒在水中的深度不变，改变它的方向，如图乙、丙所示，根据实验现象可以初步得出结论：_同种液体在同一深度处，液体向各个方向的压强相等_．③比较图乙和图丁，能初步得出液体内部压强与液体密度有关的结论吗？_不能_，理由是_没有控制金属盒在液体中的深度相同_．19．(2015，自贡)给你一个吸盘、一个弹簧测力计、一把刻度尺、一块玻璃，请你设计一个粗略测量大气压的方法．要求写出简要的实验步骤和计算大气压值的数学表达式．(1)实验步骤：用刻度尺测出吸盘的直径D；将吸盘四周沾上水，挤出里面的空气压在光滑的玻璃板上；将玻璃板放地面上并且固定，然后用弹簧测力计竖直向上拉吸盘，直到吸盘刚好脱离玻璃，读出弹簧测力计的示数，即为大气压作用在吸盘上的压力F(2)因为吸盘的直径是D，所以吸盘的半径r＝D2，吸盘的面积S＝πD24，当地大气压强p＝FS＝4FπD2。
【初中物理】2017中考物理总复习第1-24讲试题(24份) 人教版16

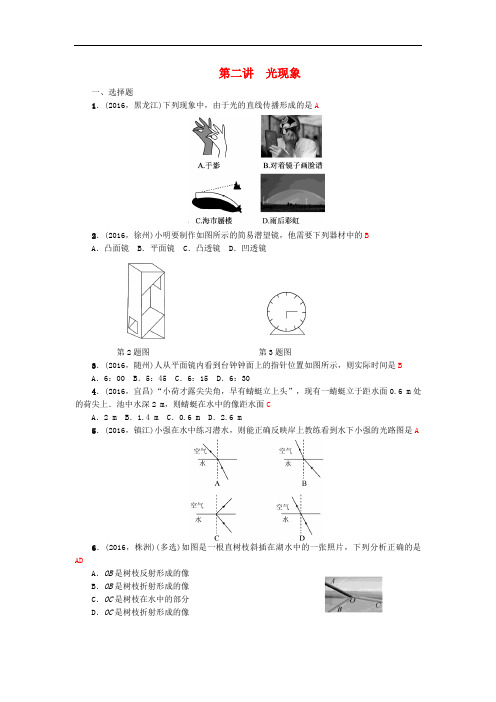

第二讲光现象一、选择题1．(2016，黑龙江)下列现象中，由于光的直线传播形成的是A2．(2016，徐州)小明要制作如图所示的简易潜望镜，他需要下列器材中的BA．凸面镜 B．平面镜 C．凸透镜 D．凹透镜第2题图第3题图3．(2016，随州)人从平面镜内看到台钟钟面上的指针位置如图所示，则实际时间是BA．6：00 B．5：45 C．6：15 D．6：304．(2016，宜昌)“小荷才露尖尖角，早有蜻蜓立上头”，现有一蜻蜓立于距水面0.6 m处的荷尖上．池中水深2 m，则蜻蜓在水中的像距水面CA．2 m B．1.4 m C．0.6 m D．2.6 m5．(2016，镇江)小强在水中练习潜水，则能正确反映岸上教练看到水下小强的光路图是A6．(2016，株洲)(多选)如图是一根直树枝斜插在湖水中的一张照片，下列分析正确的是ADA．OB是树枝反射形成的像B．OB是树枝折射形成的像C．OC是树枝在水中的部分D．OC是树枝折射形成的像7．(2016，天津)小明想利用一块平面镜使射向井口的太阳光竖直射入井中，如图所示，图中的数字符号表示的是确定平面镜位置时作图的先后次序，其中作图过程正确的是B8．(2016，湖州)如图是晚上汽车在干燥的沥青路面和潮湿的沥青路面上行驶时大灯部分光路简图，在晚上开车时CA．潮湿的路面更容易发生光的漫发射B．干燥的路面发生光的折射C．对面无车时，驾驶员看潮湿的路面更暗D．照射到干燥路面上的光不遵循光的反射定律二、填空题9．(2016，自贡)李白的诗句“举杯邀明月，对饮成三人”诗句中的三个人，除他自己外，另外的两个人，一个是由于光的_直线传播_形成的影子，另一个是由酒面_反射_形成的像．10．(2016，安徽)生活中的一些光现象：①阳光下树的影子；②水面波光粼粼光的反射知识解释的是_②③_(填序号)．；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用11．(2016，吉林)如图所示，站在湖边的小雪看到小鱼在水中游动，同时发现有一只“鸟”在水中飞翔．小雪看到的鱼是由于光的_折射_现象形成的，水中的“鸟”是由于光的_反射现象形成的．12．(2016，威海)多媒体教室中的投影银幕是用粗糙的白布做成的，其一是利用光的_漫反射_使教室里每位同学都能看到画面；其二是白布能反射_所有_颜色的光，使同学们能看到色彩正常的画面．13．(2016，丹东)小红距离平面镜1 m，她沿着垂直于镜面的方向以0.5 m/s的速度远离平面镜，经过 2 s，她与镜中的像相距_4_m，镜中像的大小_不变_(选填“变大”“变小”或“不变”)．14．(2015，南昌)如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的_左_侧，折射角的大小是_35°_，此过程中还有部分发生了反射，反射角的大小是_60°_．第14题图第15题图15．(2016，厦门)《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显现矣．”如图所示，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在E 处，用激光笔从A点向_E_处(用图中字母表示)照射，可照亮铜钱．加满水，从A处看到像的位置将_变高_(选填“变高”“变低”或“不变”)．三、作图题16．(2016，广安)如图所示，作出入射光线AO经平面镜反射后的反射光线OB，并标出反射角的度数．17．(2016，广元)如图所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜AB(看做平面镜)中能看到车尾后部S点，请画出其光路图(保留作图痕迹)．18．(2016，泰安)如图所示，在平静的湖面上方有一盏路灯，潜水员在水下E处看到了路灯的像，图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．四、实验探究题19．(2015，武汉)为了探究光反射时的规律，某同学将一个平面镜放在水平桌面上，再把纸板ENF放置在平面镜上，如图甲所示．(1)使一束光贴着纸板EON沿某一角度入射到O点，纸板FON上没有观察到反射光，原因可能是_纸板EON与FON不在同一平面上(纸板没有与平面镜垂直)_．(2)正确操作实验，并在纸板上记录每次光的径迹，如图乙所示．取下纸板，接下来进行的操作是_测量入射角和对应反射角的大小_，将数据记录在表格中，并比较_反射角与入射角的大小_．(3)纸板ENF是用两块纸板连接而成的，这样做的目的是_验证反射光线与入射光线是否在同一平面内_．20．(2016，广东)在“探究平面镜成像特点”的实验中，如图1所示．图1 图2(1)现有厚度分别为5 mm和2 mm的两块玻璃板，应选择_2_mm厚的玻璃板做实验，目的是_防止厚玻璃板出现两个像，影响到实验效果_．(2)用玻璃板代替平面镜的原因是_便于观察和确定像的位置_．(3)若白纸上每方格长度是5 cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是_20_cm，用光屏在玻璃板后面无论如何移动，在光屏上都_不能_(选填“能”或“不能”)成像，说明平面镜所成的是_虚_像．(4)如图2甲所示是从平面镜中看到墙上的时钟的像，请在乙图上画出时钟的实际时间．。
2017年中考物理分类汇编(精编解析版)第24章 电学综合题(解析版)-精校.doc
2017年中考物理题分类汇编23 电学综合题（解析版）一、选择题1．（2017深圳16）如图的示意图，滑动变阻器规格为“20Ω 1A”．闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法错误的是（）21A．电阻R1的阻值为30ΩB．电源电压为15VC．在加满油后，1min内电阻R1产生的热量为450JD．电阻R1最小功率为7.5W【考点】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用．【分析】由电路图可知，R1与R表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，根据电阻的串联和欧姆定律表示出电源的电压；当滑片位于b端时，电路为R1的简单电路，根据欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压；（2）在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R1产生的热量；当滑片位于a端时，电阻R1的功率最小，根据P=I2R求出其大小．【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，因串联电路中总电阻等于各分电阻之和，所以，由I=可得，电源的电压：U=I a（R1+R2）=0.3A×（R1+20Ω），当滑片位于b端时，电路为R1的简单电路，则电源的电压：U=I b R1=0.5A×R1，因电源的电压不变，所以，0.3A×（R1+20Ω）=0.5A×R1，解得：R1=30Ω，故A正确；电源的电压U=I b R1=0.5A×30Ω=15V，故B正确；（2）在加满油后，滑片位于b端，则1min内电阻R1产生的热量：Q1=I b2R1t=（0.5A）2×30Ω×60s=450J，故C正确；当滑片位于a端时，电阻R1的功率最小，则P1=I a2R1=（0.3A）2×30Ω=2.7W，故D错误．故选D．2．（2017绥化7）下列关于电学元件使用的说法中，正确的是（）A．电流表可以直接连接到电源两级B．电压表应与被测用电器并联C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流D．电能表应并联接在家庭电路的干路上【考点】电流表的使用；电压表的使用；滑动变阻器的使用；电功．【分析】（1）根据电流表的特点表不能直接接在电源两极上；（2）电压表应与被测用电器并联；（3）滑动变阻器采用“一上一下”的接法与用电器串联使用，改变滑动变阻器接入电路的电阻，可以改变电路电流和部分电路的电压．（4）电能表测量家庭电路消耗电能的多少，电能表接在家庭电路的干路上．【解答】解：A，由于电流表的电阻很小，相当于导线，不可以将电流表不经过任何用电器而直接与电源接通，故A错误．B、电压表与被测电路并联，因此连接电路时，应将电压表并联在电路中才能测出电压的大小，故B正确；C、在连接滑动变阻器时，要按一上一下的原则接线，当同时将上面或下面两个接线柱接入电路，将滑片将失去改变接入电路阻值的大小，故C错误；D、电能表是串联在家庭电路的干路上，便于测量整个家庭电路消耗的电能．故D错误．故选B．3．（2017牡丹江17）源电压6V不变，小灯泡标有“6V3W”，滑动变阻器标有“20Ω 1A”，电流表所接量程为“0﹣0.6A”，电压表所接量程为“0﹣3V”，不考虑温度对灯丝电阻的影响．闭合开关，为保证电路安全，下列正确的是（）A．电路中允许通过的最大电流为1AB．滑动变阻器可以接入电路的阻值为0～12ΩC．小灯泡的最小功率为0.75WD．电路的最大功率为3W【考点】欧姆定律的应用；电功率的计算．【分析】由电路图可知，与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流．（1）根据P=UI求出灯泡的额定电流，然后与电流表的量程、滑动变阻器允许通过的最大电流相比较确定电路中的最大电流，此时灯泡两端的电压和额定电压相等，也是电源的电压，据此可知滑动变阻器接入电路中的最小阻值和电路的最大总功率；（2）根据欧姆定律求出灯泡的电阻，当电压表的示数最大时滑动变阻器接入电路中的电阻最大，灯泡的电功率最小，根据串联电路的电压特点求出灯泡两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的最小电流，根据欧姆定律求出滑动变阻器接入电路中的最大阻值，然后得出滑动变阻器接入电路中阻值的范围，利用P=UI求出小灯泡的最小功率．【解答】解：由电路图可知，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流．（1）由P=UI可得，灯L的额定电流：I L===0.5A，因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，，故A错误；所以，电路中的最大电流为I大=0.5A此时灯泡两端的电压和额定电压相等，也是电源的电压，=3W，所以，滑动变阻器接入电路中的最小阻值为0Ω，电路的最大总功率P大=P L故D正确；（2）由I=可得，灯泡的电阻：R L===12Ω，当电压表的示数U R=3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡的电功率最小，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压：U L小=U﹣U R=6V﹣3V=3V，因串联电路中各处的电流相等，所以，电路中的电流：I小===0.25A，滑动变阻器接入电路中的最大阻值：R大===12Ω，所以，滑动变阻器R允许接入电路中的阻值范围是0～12Ω，故B正确；小灯泡的最小功率：P L小=U L小I小=3V×0.25A=0.75W，故C正确．故选BCD．4．（2017牡丹江11）如图所示，长度相同，横截面积不同的同种材料制成的金属棒AB和BC连在一起接入电路，则（）A．U AB=U BC B．R AB＜R BCC．I AB=I BC D．U AB＜U BC【考点】串联电路的电流规律；影响电阻大小的因素；欧姆定律的变形公式．【分析】因两金属棒串联，则由串联律可知两导体中的电流关系；由于电阻的大小与导体的材料、长度、横截面积有关，故由题意可知两部分电阻的大小关系，再由欧姆定律可求得两部分导体两端的电压关系．【解答】解：因两金属棒过两部分导体的电流相等，即I AB=I BC；故C正确；由于导体AB和BC的材料相同，长度相同，但是横截面积不同，且S AB＜S BC，所以，AB段导体的电阻大于BC段的电阻，即：R AB＞R BC，故B错误；根据I=可得U=IR，所以U AB＞U BC，故AD错误；故选C．5．（2017湖州5）小明按图连接电路，闭合开关，观察到L1比L2亮．下列说法正确的是（）A．通过L1的电流大于L2的电流B．L1的电阻小于L2的电阻C．L1两端的电压大于L2两端的电压D．如果把L1和L2的位置对调的位置对调，L1会变暗【考点】串联电路的电流规律；实际功率．【分析】由图可知两灯串联，由串联可知两灯电流的大小关系；灯泡亮度有灯泡的实际功率决定，由L2比L1亮知两灯实际功率关系，从而判断两灯电阻和电压关系．【解答】解：（可知，两个灯泡组成串联电路，串联电路中电流处处相等，所以通过两灯电流相等，故AD错误；（2）灯泡亮度有灯泡的实际功率决定，L1比L2亮，即L1的实际功率比L2的实际功率大．而两灯电流相等，由P=I2R可知，L1的电阻比L2的电阻大，故B错误；由U=IR知，L1两端电压比L2两端电压大，故C正确．故选C．6．（201当定值电阻R两端的电压由U1（U1≠0）增大到U2时，通过它的电流由I1增大到I2．电压增加量△U=U2﹣U1，电流增加量△I=I2﹣I1，电功率增加量为△P，则（）A．R= B．R=C．△P=△U△I D．△P=△U（I1+I2）【考点】欧姆定律的应用；电功率的计算．【分析】定值电阻的阻值不变律表示出定值电阻两端的电压由U1增大到U2时其两端的电压变化量，据此得出的比值；根据P=UI得出电功率增加量．【解答】解：因定值电阻的阻值不变，所以，由I=可得，前后两次电压分别为：U1=I1R，U2=I2R，所以，电压增加量△U=U2﹣U1=I2R﹣I1R=（I2﹣I1）R=△IR，变形可得R=，故A正确、B错误；由P=UI可得，前后两次电阻消耗的功率分别为：P1=U1I1，P2=U2I2，所以，电功率增加量△P=P2﹣P1=U2I2﹣U1I1﹣﹣﹣﹣﹣﹣﹣﹣①，因△U△I=（U2﹣U1）（I2﹣I1）=U2I2﹣U2I1﹣U1I2+U1I1﹣﹣﹣②，△U（I1+I2）=（U2﹣U1）（I1+I2）=U2I1+U2I2﹣U1I1﹣U1I2﹣﹣③，所以，△P≠△U△I，△P≠△U（I1+I2），故CD错误．故选A．7．（2017湖州7）如图电源电压为12V．在a、b间接入灯L1“6V 2W”，闭合开关，调节滑动变阻器的滑片P使灯L1正常发光．断开开关，取下灯L1，保持滑片P的位置不变，在a、b间接入灯L2“6V 3W”，闭合开关．则（）A．灯L2正常发光B．滑动变阻器接入电路的电阻为12欧C．通过L2的电流为0.4安D．滑动变阻器和灯L2每秒做功5焦【考点】欧姆定律的应用；电功的计算．【分析】（1）根据两个同分析灯的发光情况的变化；（2）根据灯L1正常发光，求出电路中的电流，根据欧姆定律和串联电路的电流、电压规律求出滑动变阻器的电阻；（3）求出灯泡L2的电阻，根据欧姆定律求出电流；（4）根据W=UIt 求出功的大小．【解答】解：A、灯L1正常发光时，其两端的电压为6V，入灯L2，两灯的电阻不变，则ab间的电压会发生变化，故灯L2不会正常发光；B、灯L1正常发光时的电流为：I===A；滑动变阻器两端的电压为U'=U﹣U1=12V﹣6V=6V，则滑动变阻器接入电路的电阻为R'===18Ω；C、L2的电阻为R2===12Ω；此时电路的总电阻为：R=R2+R'=18Ω+12Ω=30Ω，此时电路中的电流为：I''===0.4A，故C正确；D、滑动变阻器和灯L2每秒做功为整个电路所做的功，则W=UIt=12V×0.4A×1s=4.8J，故D错误．故选C．8．（2017自贡15）如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中（）A．电流表示数变小B．灯泡L亮度变亮C．电压表示数变大D．电路消耗的总功率变大【考点】电路的动态分析；欧姆定律的应用；电功率的计算．【分析】由电路图可知，灯泡L R并联，电压表测电源的电压，电流表测干路电流．根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过L的电流和实际功率的变化，进一步判断亮暗的变化；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R的电流变化，根据并联电路的电流特点可知干路电流的变化，根据P=UI可知电路消耗总功率的变化．【解答】解：由电路图可知动变阻器R并联，电压表测电源的电压，电流表测干路电流．因电源电压保持不变，所以，滑片移动时，电压表的示数不变，故C 错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L 的电流和实际功率不变，灯泡的亮暗不变，故B错误；将滑动变阻器R的滑片向左移动，变阻器接入电路中的电阻变大，由I=可知，通过R的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小，故A正确；由P=UI可知，电路消耗的总功率变小，故D错误．故选A．9．（2017德阳3）下列数据中，最接近实际情况的是（）A．普通家用照明灯的工作电流约为2AB．家用手电筒的额定功率约为200WC．一节新干电池的电压约为1.5VD．电饭锅加热煮饭时的功率约为100W【考点】电流的大小；电压；电功率．【分析】首先要对选项中涉及有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、家率在60W左右，工作电流约0.3A；故A错误；B、家用手电筒的额定功率约10W，达不到200W；故B错误；C、一节新干电池的电压约为1.5V；符合实际；故C正确；D、电饭锅加热煮饭时的功率约为1000W以上；故D错误；故选C．10．（2017成都9）关于家里的用电器，下列数据最符合实际的是（）A．白炽灯的正常工作电流约为0.1AB．遥控器的干电池电压约为220VC．空调制冷时的功率约为10WD．电扇正常工作1h耗电约为1KW•h【考点】电流的大小；电压；电功；电功率．【分析】做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识和必要的计算去判断题目的对错．【解答】解：A、白炽灯的额W，正常工作电流约为I==≈0.18A，0.1A相差不大，故A符合实际；B、遥控器的干电池电压约为1.5V，故B不符合实际；C、空调制冷时的功率约为1000W，故C不符合实际；D、电扇的额定功率为100W，正常工作1h耗电约为W=Pt=0.1KW×1h=0.11KW•h，故D不符合实际．故选A．11．（2017山西10）酒驾故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A．被检者的酒精气体浓度越高，电流表示数越小B．电流表的示数为0.12A时，判定被检者为酒驾C．电压表示数为3V时，R2消耗的电功率为0.45WD．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V【考点】欧姆定律的应用；电功率的计算．【分析】（1）由传感器和定值电阻串联，电压表测传感器两端的电压，电流表测电路中的电流；由图可知气敏电阻的性质，由电阻的变化利用欧姆定律可求得电路中电流的变化；（2）根据I=求出电流为0.12A时，电路中的总电阻，再根据串联电阻特点求出此时气敏电阻的阻值，根据图象乙判断此时是否酒驾；（3）根据串联分压特点求出定值电阻两端的电压，再根据P=求出R2消耗的电功率；（4）被检者酒精气体浓度为0.2mg/mL时，根据图象乙读出此时气敏电阻的阻值，根据欧姆定律求出电流，再根据欧姆定律求出气敏电阻两端电压，即为电压表示数．【解答】解：A、由电路图甲可知，传感器R1和定值电阻R2串联，电压表测传感器R1两端的电压，电流表测电路中的电流；由图乙可知，当酒精浓度增大时，传感器R1的阻值会减小，由欧姆定律可得电路中电流增加，即电流表示数增大，故A错误；B、由I=得：电路中的总电阻R===100Ω，此时气敏电阻的阻值R1=R﹣R2=100Ω﹣60Ω=40Ω，由图象乙可知，此时酒精气体浓度为0.1mg/mL＜0.2mg/mL，所以此时被检者不是酒驾，故B错误；C、电压表示数为3V时，定值电阻R2两端的电压U2=U﹣U1=12V﹣3V=9V，此时R2消耗的电功率P2===1.35W，故C错误；D、根据图象乙可知，被检者酒精气体浓度为0.2mg/mL时，气敏电阻的阻值为R1=30Ω，根据欧姆定律可知此时电流为I====A，根据欧姆定律可得：气敏电阻两端电压U1=IR1=A×30Ω=4V，即为电压表示数，故D正确．故选D．12．（2017宜宾7）如“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（）A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】闭合开关，两灯均不亮，这说明其中一个小灯泡发生了断路；根据导线、电流表、电压表、小灯泡在电路中的作用和特点分析．【解答】解：闭合开关，两灯查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，这说明小灯泡发生了断路：A、用一根导线分别与两个灯泡并联，则断路的地方会接通，另一个灯泡会发光，故A正确；B、用一个电流表分别串联在图中的a、b、c三点，电流表相当于导线，串联时对电路无影响，无法测出故障，故B错误；C、用一个电压表分别与两个灯泡并联，其中一个灯泡断路时，并联在断路的灯泡两端时，电压表会有示数，能测出故障，故C正确；D、用一个小灯泡分别与两个灯泡并联，其中一个灯泡断路时，与其并联的灯泡会发光，能测出故障，故D正确．故选ACD．13．（2017德阳5）在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L2短路D．电流表短路【考点】电流表、电压表在判断电路故障中的应用．【分析】由图可知，两灯串联；亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，所以在L1处有断路故障．【解答】解：由图可知，两灯串联，1两端的电压；闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1开路．故A正确．故选A．14．（2017威海8）如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路【考点】电流表、电压表在判断电路故障中的应用．【分析】由电路图可知，灯泡L与电阻R串联，电压表测灯泡L两端的电压，电流表测电路中的电流，逐个分析每个选项找出符合要求的选项．【解答】解：A．若灯L断，电压表串联在电路中测电源的电压，则电流表无示数，电压表有示数，故A不符合题意；B．若灯L短路，灯泡不亮，此时电压表被短路无示数，电路为R的简单电路，电流表测电路中的电流有示数，故B 符合题意；C．若电阻R断路，电路断路，电压表和电流表均无示数，灯泡不亮，故C不符合题意；D．若电阻R短路，电路为灯泡L的简单电路，电压表测电源的电压，电流表测电路中的电流，则两电表都有示数，故D不符合题意．故选B．15．（2017南京9）如合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路【考点】电流表、电压表在判断电路故障中的应用．【分析】首先判定电路的连接形式；根据电表的示数变化情况分清是断路还是断路，然后在判定具体故障的位置．【解答】解：由图可知，该电路电流表测量乙的电流，电压表测量电源电压；甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，这说明电路不是短路，而是一个支路断开；电流表有示数，说明乙正常，故故障是甲断路．故选：C．16．（2017青岛1，电源电压保持2V不变，小灯泡L标有“2.5V 0.2A”字样，小灯泡的阻值保持不变．闭合开关S1、S2，下列说法正确的是（）A．电源工作时，将其他形式的能转化为电能B．此时小灯泡L正常发光C．若只断开开关S2，小灯泡L变得更亮D．若开关S2由闭合变为断开，电流表的示数变小【考点】电路的动态分析；电功．【分析】（1）电源是把其化为电能的装置；（2）闭合开关S1、S2时，灯泡L与电阻R并联，电流表测干路电流，根据并联电路的电压特点和灯泡两端的电压，比较灯泡两端的电压和额定电压的关系可知灯泡是否正常发光；（3）并联电路中各支路独立工作、互不影响，据此可知只断开开关S2时，灯泡实际功率的变化，进一步判断亮暗的变化；（4）开关S2断开时，电路为L的简单电路，根据并联电路的电流特点可知干路电流的变化，进一步可知电流表示数的变化．【解答】解：A．电源是为用的装置，其工作时把其他形式的能转化为电能，故A 正确；B．闭合开关S1、S2时，灯泡L与电阻R并联，电流表测干路电流，由并联电路中各支路两端的电压相等可知，灯泡两端的电压U L=U=2V，小于灯泡的额定电压，则灯泡不能正常发光，故B错误；C．因并联电路中各支路独立工作、互不影响，所以只断开开关S2时，灯泡两端的电压和通过的电流不变，灯泡的实际功率不变，亮度不变，故C错误；D．开关S2断开时，电路为L的简单电路，由并联电路中干路电流等于各支路电流之和可知，开关S2由闭合变为断开时，干路电流变小，即电流表的示数变小，故D正确．故选AD．17．（2017图所示．电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）．在保证通过小灯泡L的电流不超过恒定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.6AB ．电流表的示数变化范围是0.3～0.5AC ．电压表的示数变化范围是0～3VD ．滑动变阻器连入电路的阻值变化范围是4～10Ω【考点】欧姆定律的应用；电功率与电压、电流的关系．【分析】知道灯泡的额定功率和额定电压，根据P=UI 求出灯泡的额定电流； 灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出灯泡正常发光时，滑动变阻器两端的最小电压，即电压表的最小示数；根据串联电路的电路中的最大电流为灯泡额的电流和滑动变阻器允许通过最大电流中较小的一个，根据欧姆定律求出电压表的最大示数，根据串联电路的电流特点和欧姆定律求出滑动变阻器接入电路中的最小阻值．【解答】解：小灯泡的额定电流I===0.5A ，故A 错误；由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．灯泡正常发光时的电压为2.5V25W ，当灯泡正常发光时，串联电路总电压等于各分电压之和，此时电压表的最小示数U 滑=U ﹣U L =4.5V ﹣2.5V=2V ，此时电路中的最大电流I max =0.5A ，此时滑动变阻器接入电路的电阻最小，最小为：R 滑min ===4Ω； 滑动变阻器接入电路中的电阻最大，灯泡的电阻：R L ===5Ω，电路中的最小电流：I min ===0.3A ， 电路中电流变化的范围是0.3A ～0.5A ，故B 正确；此时灯泡分担的电压最小U L 小=I min R L =0.3A×5Ω=1.5V ，滑动变阻器两端的最大电压：U 滑max =U ﹣U L 小=4.5V ﹣1.5V=3V ，即电压表最大示数，电压表的示数范围为2V ～3V ，故C 错误；此时滑动变阻器的最大阻值R max===10Ω，所以滑动变阻器的范围是4Ω～10Ω，故D正确．故选BD．18．（2017北京26）小林想额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图甲所示．实验中，当电压表示数为2.5V 时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中，判断正确的是（）A．为使小灯泡正常发光，电压表示数应为2.5VB．图乙中的电流表示数为2.5AC．小灯泡正常发光时的电阻为5ΩD．小灯泡的额定功率为5W【考点】欧姆定律的应用；电功率的计算．【分析】（1）灯泡正常发光时的电相等；（2）根据电流表的量程和分度值读出电流表的示数；（3）根据欧姆定律求出灯泡正常发光时的电阻；（4）根据P=UI 求出灯泡的额定功率．【解答】解：A、灯泡正常发光，为使小灯泡正常发光，电压表示数应为 2.5V，故A正确；B、图乙中，电流表的量程为0～0.6A，分度值为0.02A，示数为0.5A，故B错误；C、由I=可得，灯泡正常发光时的电阻R===5Ω，故C正确；D、小灯泡的额定功率P=UI=2.5V×0.5A=1.25W，故D错误．故选AC．19．（2017黄冈4）下列关于电和磁的说法正确的是（）A．金属导体中的电流方向与导体中自由电子定向移动方向相同B．家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C．磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D．电动机是根据电磁感应原理工作的【考点】电流的方向；磁场；直流电动机的原理电功率与电压、电流的关系．【分析】（1）物理学定向移动的方向为电流方向；（2）家庭电路电流大的原因：总功率过大；（3）我们规定小磁针N极所指的方向为该点磁场的方向；（4）带电磁铁的仪器利用的是电流的磁效应原理．【解答】解：A、自由电子是负电导体中的电流方向与自由电子定向移动方向相反，故A错误；B、接入电路的用电器总功率越大，由公式I=可知通过电能表的电流就越大，故B正确；C、小磁针静止时N极所指的方向为该点磁场的方向，故C错误；A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故D 错误．故选B．20．（2017岳阳12）的电压﹣﹣电流图象．将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W 时，（）A．电流表的示数为0.2AB．滑动变阻器R接入电路中的电阻为15ΩC．电路消耗的总功率为1.35WD．10s内滑动变阻器R产生的热量为13.5J【考点】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用．【分析】A、根据图甲，定当小灯泡的功率为0.75W时，灯的电压和通过的电流；B、根据串联电路电压的规律，由欧姆定律可求变阻器连入电路中的电阻；C、内滑动变阻器R产生根据P=UI求电路消耗的总功率；D、根据Q=W=U滑It10s的热量．【解答】解：A、当小0.75W时，根据图甲可知，灯泡L两端的电压为2.5V，通。
【初中物理】2017中考物理总复习第1-24讲试题(24份) 人教版2
第二十一讲测量小灯泡的电功率1．(2016，黄冈)为了测量标有“2.5 V”小灯泡的额定功率，小峰同学设计了如图甲所示的电路图，电源电压为6 V，小灯泡电阻约为10 Ω.(1)为了完成实验，在标有“10 Ω 1 A”，“20 Ω 1 A”的两种滑动变阻器中应选用标有“_20_Ω 1 A”的．(2)图乙为小峰同学连接的电路，闭合开关后，小灯泡不发光，电压表无示数，但电流表有示数，经仔细检查，发现多连接了一根导线，将其拆掉后，电路恢复正常，请在多连接的导线上画“×”．(3)移动滑片，将电压表示数调到_2.5_V，使小灯泡正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为_0.6_W.(4)查阅有关资料后得知，电压表工作时，其实内部有微弱电流通过，据此分析，所测量的额定功率偏_大_(选填“大”或“小”)．2．(2016，通辽)在伏安法“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6 V，小灯泡额定电压为2.5 V(灯丝电阻约为12 Ω)．(1)连接电路时，开关应断开，闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到_A_(选填“A”或“B”)端．(2)闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，则故障原因可能是_小灯泡断路_．(3)排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑片向_B_(选填“A”或“B”)移动．(4)小灯泡的电流随它两端电压变化关系如图丙所示，分析图象可知：①小灯泡额定功率是_0.5_W.②小灯泡灯丝电阻是变化的．灯丝电阻变化的原因是_灯丝的电阻随温度的变化而变化(或灯丝的电阻受温度的影响)_．3．(2016，徐州)用如图所示电路，测量一个额定电压为2.5 V的小灯泡的额定功率，电阻R的阻值已知．(1)请用笔画线代替导线把电路连接完整．(2)在闭合开关前，应将滑动变阻器的滑片移到_左_(选填“左”或“右”)端．(3)闭合开关，移动滑动变阻器的滑片，使电压表示数为_2.5_V，此时灯泡正常发光．(4)接下来应进行的实验步骤是_保持滑片的位置不动，断开开关，将电压表改接在定值电阻两端，再闭合开关，记下电压表的示数U′_．4．(2016，黔南州)小宏在做“测定小灯泡功率”的实验中，器材齐全且完好，学生电源有2 V、4 V、6 V、8 V、10 V、12 V六档供选择，滑动变阻器有A、B两个(A标有“10 Ω 1 A”字样、B标有“20 Ω 2 A”字样)，待测小灯泡标有“2.5 V”字样．小宏选用电源的6 V档，并选取一个变阻器进行实验．(1)小宏连接实物时未完工，请你用笔画线代替导线将图中滑动变阻器连入电路，要求滑片向右滑动时阻值变大．(2)测定小灯泡的额定功率需要测量和记录的物理量是_额定电压_和_额定电流_，判定该小灯泡正常发光的方法是 _观察到电压表示数为额定电压2.5_V，小灯泡正常发光_．(3)小宏正确连接电路且实验步骤正确，当滑动变阻器阻值调到最大值时，闭合开关，发现小灯泡发光较亮(发光异常)，电流表、电压表的示数分别如图甲、乙所示，其中电流表的示数是_0.32_A，出现这种情况的原因是他选用了_A_(选填“A”或“B”)变阻器；此时若要测出该小灯泡的额定功率，你的方法是_更换4_V档电压来实验(或更换成B变阻器来实验)_．5．(2016，海南)小华在“测量小灯泡的额定功率”实验中，所选用的小灯泡上标有“3.8 V”字样，电源电压恒为6 V.(1)根据图甲所示的电路图，请用笔画线代替导线，完成图乙所示实物图的连接．(2)电路安装并调试好后开始实验，小华在调节变阻器滑片的过程中，眼睛应注视_电压表_的示数，直至灯泡正常发光，此时电流表的示数如图丙所示，该电流值为_0.3_A，则灯泡的额定功率为_1.14_W.(3)小华刚准备拆除电路结束实验时，同组的小红提出，在调节变阻器滑片使灯泡正常发光时，电压表的示数很难准确达到3.8 V，由此可能造成一定的测量误差，她认为小华可以在前面(2)操作的基础上，对电路稍作改动，就能提高测量数据的精确度．请你帮小红补全测量步骤(补全步骤时必须准确阐述接法和操作要点)：①断开开关，_将电压表并联在滑动变阻器的两端(使用小量程)_；②闭合开关，调节滑动变阻器的滑片，使电压表的示数为_2.2_V ，并读出此时电流表的示数；③计算出灯泡的额定功率．6．(2016，十堰)在“测定小灯泡的电功率”的实验中(小灯泡标有“3.8 V”字样)，电源电压恒定．(1)请你用笔画线代替导线，将甲图中的实物电路连接完整，要求滑动变阻器滑片P 向右滑动时灯泡变亮．(2)在检查连接时，变阻器滑片P 应移到_A _(选填“A ”或“B ”)端，目的是为了保护电路．(3)实验时，要使小灯泡正常发光，应移动滑动变阻器滑片P 使电压表示数为_3.8_V ，电流表示数如图乙所示，通过灯泡的电流为_0.3_A ，灯泡的额定功率为_1.14_W.(4)做完实验后，小明看到实验台上有一个定值电阻R ，上边的数字模糊不清，想测出它的阻值，可是发现电压表损坏，经过小组讨论设计了如图丙和图丁两个电路图，小明认为利用前面的数据和这两个电路图，都能测出R 的阻值．你认为能测出R 阻值的电路图是_丙_．7．小丽同学手里有一个标有“3.8 V”字样的小灯泡，她想知道小灯泡正常工作时的电阻，于是在学校实验室找来一些器材连接了如图甲所示的实验电路，电源电压恒定不变．(1)小丽测小灯泡电阻的实验原理是_R ＝U I_．(2)请你用笔画线代替导线，将图甲中的实物连接完整(要求滑片向左移灯泡变亮)，并在虚线框内画出电路图．(3)闭合开关，移动滑动变阻器滑片，她发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因是_小灯泡短路_．(4)故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，示数为_0.38_A，小灯泡正常工作时的电阻是_10_Ω.(5)完成上述实验后，小丽向老师要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的实验电路，测出了小灯泡的额定功率，请你帮她完成下列实验步骤：①连接好实验电路，闭合开关S1，将开关S2拨到触点_2_(选填“1”或“2”)，移动滑片，使电压表的示数为_3.8_ V；②保持滑片的位置不动，再将开关S2拨到触点_1_(选填“1”或“2”)，读出电压表的示数为U；③小灯泡额定功率的表达式为P额＝ _3.8_V×(U－3.8_V)/R0_(用已知量和测量量表示)．。
【初中物理】2017中考物理总复习第1-24讲试题(24份) 人教版21
第一讲声现象一、选择题1．(2016，随州)如图所示，在探究“声音是由物体振动产生的”实验中，将正在发声的音叉紧靠悬线下的轻质小球，发现小球被多次弹开．这样做是为了CA．使音叉的振动尽快停下来B．把声音的振动时间延迟C．把音叉的微小振动放大，便于观察D．使声波被多次反射形成回声2．(2016，龙东)下列声现象中，能说明声音的传播需要介质的是D3．(2016，漳州)能影响声音传播速度的是DA．响度 B．音调 C．音色 D．介质4．(2016，福州)福州许多路口安装有盲人过街提示器，盲人可以根据提示器发出声音的高低辨别方向，其中声音的高低是指声音的BA．音色 B．音调 C．振幅 D．响度5．(2016，宜昌)为了减少环境噪声对教室内学生的干扰，以下方法无效的是AA．每个学生都戴一个防噪声耳罩B．在教室周围植树C．上课时关闭门窗D．学校路段禁止鸣笛6．(2016，荆门)海上发生风暴时会产生次声波，次声波在空气和海水中传播的速度比风暴移动的速度大．次声波接收处理设备就是利用这一特点提前感知，预报海上风暴，从而为渔业、航海等服务．下列说法正确的是BA．次声波不能传递信息B．次声波是由物体振动产生的C．次声波在海水中比空气中传播慢D．次声波的频率太高，人耳听不见7．(2016，山西)在校园艺术节上，小梦为全校师生演奏了享誉海内外的二胡名曲《二泉映月》．下列有关小梦二胡演奏的说法正确的是CA．二胡弦停止振动，弦还会发声B．二胡声能在真空中传播C．二胡声是通过空气传入人耳的D．二胡声一定不会成为噪音8．(2016，南京)以下操作中，不能改变音调的是BA．改变杯内水量，再次用湿手摩擦杯口B．改变用力大小，再次敲鼓面C．改变钢尺伸出桌面长度，再次拨动钢尺D．改变管内水量，再次对着试管口吹气9．(2015，长沙)长沙福元路大桥东入口采用了全封闭的隔音措施，如图所示，该设施长175m，高7m，由隔音板组成，能降噪20分贝左右，下列说法中正确的是BA．采用全封闭隔音是在声源处阻断噪声的传播B．分贝是用来表示声音强弱等级的单位C．隔音板能降低噪声的音调D．隔音板隔音利用了声音的直线传播10．(2016，天水预测)在《我是歌手》第五期中，林志炫演唱了《没离开过》，到了副歌部分，林志炫竟然连升八个度，被誉为“高音王子”．下列有关声现象的解释不正确的是A A．这里的“连升八个度”指声音的响度发生了变化B．现场观众欣赏听到的歌声是通过空气传播的C．林志炫是通过声带的振动发出声音的D．场外的工作人员是通过音色辨别林志炫的声音二、填空题11．(2016，锦州)我们在打电话时能听出是妈妈的声音，这是根据乐音三要素中的_音色来判断的；如果把正在发声的闹钟放在真空罩里，我们就听不到闹钟的声音了，这是因为真空不能传声_．12．(2016，哈尔滨)如图所示，“曾侯乙编钟”是大家所熟知的一套大型编钟，用钟锤敲击编钟，编钟会因_振动_而发出声音，轻敲或重敲编钟同一位置所发出声音的_响度_(选填“音调”“响度”或“音色”)不同．第12题图第13题图13．(2016，株洲)如图是人和一些动物发声和听觉的频率范围．他们所发出的声音都是由于发声部位_振动_而产生的．地震前通常有次声波产生，人、海豚和大象能最先感觉到的是_大象_．14．(2016，黄冈)为了保证城市正常供水、减少水资源浪费，素有“城市血管医生”的听漏工常常在凌晨一点左右，大街上车辆稀少时，利用听音棒检查地下水管是否漏水(如图)，选择在凌晨且车辆稀少时段检查是为了_避免声音的干扰_．利用听音棒可以使听到的声音更_大_(选填“高”或“大”)些．15．(佛山中考)往8个相同的透明玻璃瓶中灌入不同高度、不同颜色的水，用同样大小的力敲击时可发出“1，2，3，4，5，6，7，i”的音，发出声音的响度_相同_(选填“相同”或“不同”)，最右边瓶发出的是_1_(选填“1，2，3，4，5，6，7，i”)音．三、实验探究题16．(盐城中考)小明发现悬挂的金属管发出声音时在做有规律的摆动，认为金属管发出的声音是由于摆动所产生的．请设计一个简单的实验来检验小明的想法，简要写出实验方案和判断方法．实验方案：_封闭金属管口，轻推管子使其摆动，听管子是否发声_；判断方法：_如果发声，则是管子的摆动产生的，如果不发声，则说明声音是管中空气柱振动产生的_．17．(2016，上海)小明在吉他演奏中发现，琴弦发出的音调与弦线的长度、粗细和张力有关．于是他想(1)利用弦音计做研究，如图1所示，其中a、b、c、d四根弦线的张力相同．①若他选择b、d两弦线做实验，则研究的目的是探究音调与弦线_长度_的关系．②若他要研究音调与弦线粗细的关系，则应选择_a_和_b_两弦线做实验．③小明研究后得出结论：在其他条件相同的情况下，弦线越长，发出的音调越低；弦线越粗，发出的音调越低．(2)请你据图2判断，在张力相同的情况下，分别按住A点、B点、C点后拨动琴弦，发出的音调最高的是按住_A_点，最低的是按住_B_点．四、综合应用题18．下表是某些介质中的声速v.(1)分析表格的信息，推断声速大小可能跟哪些因素有关？(只需写出两种)依据是什么？①_声速大小可能跟介质种类有关，声音在水、海水、冰、铁等不同介质中速度不同_；②_声速大小可能跟温度有关，声音在_5_℃、15_℃、20_℃的水中的速度不同_．(2)设海水温度为25 ℃，在海面用超声测位仪向海底垂直发射声波，经过2 s后收到回波，根据公式_s＝12vt_，计算出海水深度为_1531_m_．(3)真空中声速是_0_m/s_．。
(人教版)中考物理总复习【第18章】电功率ppt课件
)
的两倍
D. 甲的电功率是乙的电功率的两倍 第3题图
【解析】 选项 正误 解读 从图像上可以看出，当电I=0.1 A时， A × U甲=0.5 V，U乙=1 V，根据 R
U I
可知R乙=2R甲
B C D × 串联电路中电流处处相等，所以甲、乙 串联，通过乙的电流与甲的电流相等 在电流相等时，U=IR，U乙=2U甲
√
×
根据P=I2R可知，由于R乙=2R甲，所以
P乙 = 2 P甲
4. （’12河南22题6分）利用太阳能电池在太阳光
照射下发电叫光伏发电.安阳市启动了“光伏工程”
示范项目,在某中学的教学楼楼顶安装了总功率为 20 kW的光伏发电系统. 电 太阳 能转化为 _____ （ 1 ）光伏发电系统发电时 ,_____ 能. （2）一天的有效光照时间按8 h计算,该光伏发电系 统一天共发电多少千瓦时？ 解：W=Pt=20 kW×8 h=160 kW· h
（ 1）在一个月中（按 30天计） ,洋洋家的这台电 视因待机浪费的电能是多少焦耳？
解：浪费的电能为
W=Pt=5 W×（24-4）×3 600 s×30=1.08×107 J
（2）如果将这些浪费的电能全部用来烧水,可将多 少质量的水从15 ℃加热到40 ℃？若洋洋洗一次澡
需40 ℃的水20 kg,这些烧热的水可供他洗澡多少次？
第一部分 考点研究
第十八章 电功率
中招考点清单
课堂过关检测河ຫໍສະໝຸດ 五年中招常考类型剖析 实验突破 备考试题演练
河南五年中招
1.（’13河南5题2分）小明家的电能表月初的数字 是,月末表盘的示数如图所示 .若按0.5元/（kW· h） 421 元.若电能表 的标准收费,他家本月应缴纳电费____ 的转盘在10 min内转过400转,则接在该电能表上的 用电器总功率为____W. 200
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十四讲机械效率
一、填空题
1．(2016·广东)质量为0.5 kg的塑料桶装满水后总质量为10 kg，小明将其从地面匀速搬到高度为1 m的桌面上，在竖直向上搬水的过程中所做的总功是100J，有用功是95J，机械效率是95%。
(g取10 N/kg)
2．(2016·泉州)如图所示，用甲、乙两种装置将物体匀速提升相同高度，物体重均为10 N，滑轮重均为1 N，不计绳重，所用的拉力分别是F1和F2，机械效率分别是η1和η2，则F1>F2，η1>η2。
(均选填“＞”“＜”或“＝”)
第2题图第3题图
3．(2016·徐州)如图所示，一根均匀的细木棒OC，OC＝4OA，B为OC的中点，在C点施力将挂在A点的重为180 N的物体匀速提升0.2 m，木棒的机械效率为90%，这里的木棒是一种简单机械，称为杠杆，提升该物体做的有用功是36J，木棒重为10N(不计摩擦)。
4．(2016·重庆)如图所示的滑轮组(不计绳重及摩擦)，工人师傅用40 N
的拉力将质量为5 kg、底面积为1600 cm2的空吊篮A匀速提升到二楼平台，此
滑轮组的机械效率为62.5%；若静止在二楼平台的吊篮里装了1020 N的砖块，
绳子B和C能承受的最大拉力分别为1000 N和600 N，当质量为50 kg的工人
师傅拉绳子C时，吊篮对二楼平台的最小压强为625Pa。
(g取10 N/kg)
二、选择题
5．(2015·漳州)亮亮和体重较大的爸爸帮助邻居各扛一袋质量为5 kg的大米，从一楼爬到三楼，爸爸用时较短，则亮亮与爸爸所做的（A）
A．有用功相等 B．总功相等
C．总功率相等 D．有用功和总功的比值相等
6．(2015·德阳)下列关于功、功率、机械效率的说法正确的是（B）
A．做功多的机器机械效率一定高 B．功率小的机器做功慢
C．机械效率高的机器功率一定大 D．功率大的机器做功时间一定短
7．(2016·南平)利用如图所示的滑轮，在粗糙水平面上匀速拉动物体，下列叙述正确的是（ C ）
A ．重力做的功是有用功
B ．拉力F 1做的功是额外功
C ．绳子自由端的拉力F 做的功是总功
D ．该滑轮的机械效率可能等于100%
8．(2016·盘锦)用如图所示的滑轮组把一个重为30 N 的物体沿竖直方向匀速提升0.6 m ，拉力为12 N ，不计绳重与摩擦，下列说法正确的是（ A ）
A ．滑轮组机械效率是83.3%
B ．承重绳子段数是2
C ．动滑轮重是18 N
D ．绳子自由端移动距离是0.2 m
9．(2016·河南一模)如图所示，用手沿竖直方向匀速拉一个动滑轮，使挂在下面重为G 的物体缓慢上升，动滑轮的重力不可忽略，现改变物体的重力G ，则动滑轮的机械效率η与物体重力G 的关系可能符合下列图中的（ A ）
10．(2016·随州)如图所示，工人沿斜面把一箱货物(重为G )从斜面底端缓慢匀速地拉进车厢，拉力恒为F ，斜面高为h ，斜面倾角为θ，用此斜面拉升货物的机械效率为η，则下列选项正确的是（ D ）
A ．W 总＝Gh
B ．η＝F
G
C ．η＝
G
F sin θ
D ．η＝
G sin θ
F
11．(双选)(2015·武汉改编)如图所示，利用轻质滑轮组匀速拉动水平地面上重为G 的物体。
若拉力的大小为F ，物体和地面之间的摩擦力大小为f ，A 点的拉力为F A ，则下列滑轮组的机械效率表达式正确的是（ AC ）
A ．f /2F
B ．f /3F
C ．F A /2F
D ．G /2F
12．(双选)(2015·长春改编)工人师傅利用如图所示的装置匀速提升重物，不计绳重和摩擦，下列说法正确的是（ CD ）
A ．增大提升重物的速度，可以增大有用功
B ．减小定滑轮的重力，可以减小额外功
C ．增大提升重物的质量，可以提高机械效率
D ．减小动滑轮的重力，可以提高机械效率 三、实验探究题
13．(2016·泰州)在“探究影响滑轮组机械效率的因素”的实验中，小明用同一滑轮组进行了三次实验，实验数据如下表：
(1)根据表格中的数据，在图甲中画出滑轮组的绕绳方法。
如图所示：
(2)实验中，沿竖直方向匀速拉动弹簧测力计，使物体缓缓上升，在测量绳端所受的拉力时，弹簧测力计应匀速上升(选填“保持静止”或“匀速上升”)。
(3)第三次实验时，测力计示数如图乙所示，此时绳端受到的拉力为1.8N ，滑轮组的机械效率为74.1%。
(4)根据表格中的数据分析可知：
①随着物重的增大，额外功变大(选填“变小”“不变”或“变大”)，原因是克服摩擦做功更多。
②要提高同一滑轮组机械效率，可以采取增加提起的物重(或减轻动滑轮重)的措施。
四、综合应用题
14．在某建设工地上，工人把重1200 N 的物体沿着长L ＝5 m 、高h
＝1 m 的斜面从底部匀速拉上斜面的顶端，沿斜面所用的拉力为300 N(不计空气阻力)。
求：
(1)将物体从斜面底部匀速拉到斜面顶端的过程中，拉力做了多少功？ (2)工人使用斜面做功的机械效率是多少？ (3)物体和斜面之间的摩擦力是多大？
(1)拉力做的功为总功，W 总＝Fs ＝FL ＝300 N ×5 m ＝1500 J (2)W 有＝Gh ＝1200 N ×1 m ＝1200 J ，η＝
W 有W 总＝1200 J
1500 J
＝80% (3)W 额＝W 总－W 有＝1500 J －1200 J ＝300 J ，由W 额＝fL 得，f ＝
W 额L ＝300 J 5 m
＝60 N 15．(2016·湘潭)如图1所示，用滑轮组提升矿井内重为7840 N 的物体M ，汽车匀速前进了20 m ，此过程中，汽车拉力F 所做的功W 随汽车运动的距离s 的变化关系如图2所示，不计绳重和摩擦，动滑轮有重力。
求：
(1)拉力F 总共做的功； (2)物体M 上升高度；
(3)该滑轮组的机械效率为多大？
(1)由图2知，汽车匀速前进20 m 时，拉力F 总共做的功W 总＝80000 J
(2)由图1知，n ＝2，因为绳端移动的距离s ＝2h ，所以物体M 上升的高度h ＝12s ＝1
2×20 m
＝10 m
(3)有用功W 有＝Gh ＝7840 N ×10 m ＝78400 J ，滑轮组的机械效率η＝W 有W 总×100%＝78400 J
80000 J
×100%＝98%。
