CZ单晶生长法
单晶硅材料行业技术特点分析 (一)
单晶硅材料行业技术特点分析 (一)
单晶硅材料是制造半导体器件的重要材料，具有电性能优良、热稳定
性高等特点，因此被广泛应用于电子技术领域。
下面分析单晶硅材料
行业技术特点。
一、高纯度要求
单晶硅材料需要保证超高纯度，在生产过程中必须避免污染。
生产过
程通常需要在超净室环境下进行，使用高纯度的原材料，同时采取严
格而又复杂的工艺操作控制，确保单晶硅材料的纯度达到99.9999%以上。
二、单晶生长技术
单晶硅材料通常通过CZ法或FZ法进行生长。
CZ法是通过在熔体中加
热晶核，让晶体逐渐生长的方法，而FZ法则是通过在熔体中加热后突
然降温，利用热极化现象产生电场，从而使晶体逐渐生长的方法。
这
两种方法生产的单晶硅材料各有优缺点，需要在实际生产中进行选择。
三、单晶硅切割技术
单晶硅材料的切割技术主要有线锯切割、刮削切割、喷砂切割和等离
子体切割等。
线锯切割是当前最常采用的生产方式，具有高效、高自
动化和低成本等优点。
刮削切割则可以产生非常光滑的表面，因此被
用于制造高精度器件。
四、微制造技术
随着纳米技术的发展，单晶硅材料的微制造技术越来越重要。
微制造技术包括利用光刻、薄膜沉积、离子注入等技术制造微细结构，从而制造出微电子器件、MEMS等微型设备。
微制造技术的应用需要高精度的加工装备和先进的工艺技术。
综上所述，单晶硅材料的制造离不开高纯度、单晶生长、切割和微制造等关键技术的支持。
随着电子技术的不断发展，单晶硅材料的应用领域将会更加广泛，对于技术的追求和创新也将更加迫切。
cz生长原理及工艺.doc
CZ生长原理及工艺流程New Roman "> CZ法的基本原理，多晶体硅料经加热熔化，待温度合适后，经过将籽晶浸入、熔接、引晶、放肩、转肩、等径、收尾等步骤，完成一根单晶锭的拉制。
炉内的传热、传质、流体力学、化学反应等过程都直接影响到单晶的生长与生长成的单晶的质量，拉晶过程中可直接控制的参数有温度场、籽晶的晶向、坩埚和生长成的单晶的旋转与升降速率，炉内保护气体的种类、流向、流速、压力等。
CZ法生长的具体工艺过程包括装料与熔料、熔接、细颈、放肩、转肩、等径生长和收尾这样几个阶段。
1．装料、熔料装料、熔料阶段是CZ生长过程的第一个阶段，这一阶段看起来似乎很简单，但是这一阶段操作正确与否往往关系到生长过程的成败。
大多数造成重大损失的事故(如坩埚破裂)都发生在或起源于这一·阶段。
2．籽晶与熔硅的熔接当硅料全部熔化后，调整加热功率以控制熔体的温度。
一般情况下，有两个传感器分别监测熔体表面和加热器保温罩石墨圆筒的温度，在热场和拉晶工艺改变不大的情况下，上一炉的温度读数可作为参考来设定引晶温度。
按工艺要求调整气体的流量、压力、坩埚位置、晶转、埚转。
硅料全部熔化后熔体必须有一定的稳定时间达到熔体温度和熔体的流动的稳定。
装料量越大，则所需时间越长。
待熔体稳定后，降下籽晶至离液面3～5mm距离，使粒晶预热，以减少籽经与熔硅的温度差，从而减少籽晶与熔硅接触时在籽晶中产生的热应力。
预热后，下降籽晶至熔体的表面，让它们充分接触，这一过程称为熔接。
在熔接过程中要注意观察所发生的现象来判断熔硅表面的温度是否合适，在合适的温度下，熔接后在界面处会逐渐产生由固液气三相交接处的弯月面所导致的光环(通常称为“光圈”)，并逐渐由光环的一部分变成完整的圆形光环，温度过高会使籽晶熔断，温度过低，将不会出现弯月面光环，甚至长出多晶。
熟练的操作人员，能根据弯月面光环的宽度及明亮程度来判断熔体的温度是否合适。
3．引细颈虽然籽晶都是采用无位错硅单晶制备的[16～19]，但是当籽晶插入熔体时，由于受到籽晶与熔硅的温度差所造成的热应力和表面张力的作用会产生位错。
集成电路工艺名词解释

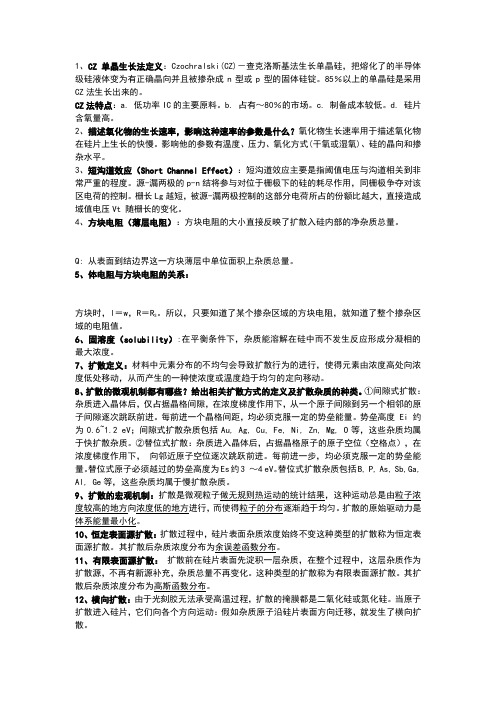

1、CZ单晶生长法定义：Czochralski(CZ)－查克洛斯基法生长单晶硅，把熔化了的半导体级硅液体变为有正确晶向并且被掺杂成n型或p型的固体硅锭。
85％以上的单晶硅是采用CZ法生长出来的。
CZ法特点：a. 低功率IC的主要原料。
b. 占有～80％的市场。
c. 制备成本较低。
d. 硅片含氧量高。
2、描述氧化物的生长速率，影响这种速率的参数是什么？氧化物生长速率用于描述氧化物在硅片上生长的快慢。
影响他的参数有温度、压力、氧化方式(干氧或湿氧)、硅的晶向和掺杂水平。
3、短沟道效应（Short Channel Effect）：短沟道效应主要是指阈值电压与沟道相关到非常严重的程度。
源-漏两极的p-n结将参与对位于栅极下的硅的耗尽作用，同栅极争夺对该区电荷的控制。
栅长Lg越短，被源-漏两极控制的这部分电荷所占的份额比越大，直接造成域值电压Vt 随栅长的变化。
4、方块电阻（薄层电阻）：方块电阻的大小直接反映了扩散入硅内部的净杂质总量。
Q: 从表面到结边界这一方块薄层中单位面积上杂质总量。
5、体电阻与方块电阻的关系：方块时，l＝w，R＝R S。
所以，只要知道了某个掺杂区域的方块电阻，就知道了整个掺杂区域的电阻值。
6、固溶度（solubility）:在平衡条件下，杂质能溶解在硅中而不发生反应形成分凝相的最大浓度。
7、扩散定义：材料中元素分布的不均勻会导致扩散行为的进行，使得元素由浓度高处向浓度低处移动，从而产生的一种使浓度或温度趋于均匀的定向移动。
8、扩散的微观机制都有哪些？给出相关扩散方式的定义及扩散杂质的种类。
①间隙式扩散：杂质进入晶体后，仅占据晶格间隙，在浓度梯度作用下，从一个原子间隙到另一个相邻的原子间隙逐次跳跃前进。
每前进一个晶格间距，均必须克服一定的势垒能量。
势垒高度 Ei 约为0.6~1.2 eV；间隙式扩散杂质包括Au, Ag, Cu, Fe, Ni, Zn, Mg, O等，这些杂质均属于快扩散杂质。
最全的材料晶体生长工艺汇总
最全的材料晶体生长工艺汇总提拉法提拉法又称直拉法，丘克拉斯基（Czochralski）法，简称CZ法。
它是一种直接从熔体中拉制出晶体的生长技术。
用提拉法能够生长无色蓝宝石、红宝石、钇铝榴石、钆镓榴石、变石和尖晶石等多种重要的人工宝石晶体。
提拉法的原理：首先将待生长的晶体的原料放在耐高温的坩埚中加热熔化，调整炉内温度场，使熔体上部处于过冷状态；然后在籽晶杆上安放一粒籽晶，让籽晶下降至接触熔体表面，待籽晶表面稍熔后，提拉并转动籽晶杆，使熔体处于过冷状态而结晶于籽晶上，并在不断提拉和旋转过程中，最终生长出圆柱状的大块单晶体。
提拉法的工艺步骤可以分为原料熔化、引晶、颈缩、放肩、等径生长、收尾等几个阶段。
具体过程如示意图。
提拉法晶体生长工艺有两大应用难点：一是温度场的设置和优化；二是熔体的流动和缺陷分析。
下图为提拉法基本的温度场设置以及五种基本的熔体对流模式。
在复杂的工艺条件下，实际生产需要调整的参数很多，例如坩埚和晶体的旋转速率，提拉速率等。
因此实际中熔体的温度场和流动模式也更复杂。
下图是不同的坩埚和晶体旋转速率下产生的复杂流动示意图。
这两大应用难点对晶体生长的质量和效率都有很大影响，是应用和科研领域中最关心的两个问题。
通常情况下为了减弱熔体对流，人为地引入外部磁场是一种有效办法，利用导电流体在磁场中感生的洛伦兹力可以抑制熔体的对流。
常用的磁场有横向磁场、尖端磁场等。
下图是几种不同的引入磁场类型示意图。
引入磁场可以在一定程度上减弱对流，但同时磁场的引入也加大了仿真模拟的难度，使得生长质量预测变的更难，因此需要专业的晶体生长软件才能提供可靠的仿真数据。
晶体提拉法有以下优点：（1）在晶体生长过程中可以直接进行测试与观察，有利于控制生长条件；（2）使用优质定向籽晶和“缩颈”技术，可减少晶体缺陷，获得优质取向的单晶；（3）晶体生长速度较快；（4）晶体光学均一性高。
晶体提拉法的不足之处在于：（1）坩埚材料对晶体可能产生污染；（2）熔体的液流作用、传动装置的振动和温度的波动都会对晶体的质量产生影响。
cz生长原理及工艺
cz生长原理及工艺New Roman "> CZ法的差不多原理，多晶体硅料经加热熔化，待温度合适后，通过将籽晶浸入、熔接、引晶、放肩、转肩、等径、收尾等步骤，完成一根单晶锭的拉制。
炉内的传热、传质、流体力学、化学反应等过程都直截了当阻碍到单晶的生长与生长成的单晶的质量，拉晶过程中可直截了当操纵的参数有温度场、籽晶的晶向、坩埚和生长成的单晶的旋转与升降速率，炉内爱护气体的种类、流向、流速、压力等。
CZ法生长的具体工艺过程包括装料与熔料、熔接、细颈、放肩、转肩、等径生长和收尾如此几个时期。
1．装料、熔料装料、熔料时期是CZ生长过程的第一个时期，这一时期看起来看起来专门简单，然而这一时期操作正确与否往往关系到生长过程的成败。
大多数造成重大缺失的事故(如坩埚破裂)都发生在或起源于这一·时期。
2．籽晶与熔硅的熔接当硅料全部熔化后，调整加热功率以操纵熔体的温度。
一样情形下，有两个传感器分不监测熔体表面和加热器保温罩石墨圆筒的温度，在热场和拉晶工艺改变不大的情形下，上一炉的温度读数可作为参考来设定引晶温度。
按工艺要求调整气体的流量、压力、坩埚位置、晶转、埚转。
硅料全部熔化后熔体必须有一定的稳固时刻达到熔体温度和熔体的流淌的稳固。
装料量越大，则所需时刻越长。
待熔体稳固后，降下籽晶至离液面3～5mm距离，使粒晶预热，以减少籽经与熔硅的温度差，从而减少籽晶与熔硅接触时在籽晶中产生的热应力。
预热后，下降籽晶至熔体的表面，让它们充分接触，这一过程称为熔接。
在熔接过程中要注意观看所发生的现象来判定熔硅表面的温度是否合适，在合适的温度下，熔接后在界面处会逐步产生由固液气三相交接处的弯月面所导致的光环(通常称为“光圈”)，并逐步由光环的一部分变成完整的圆形光环，温度过高会使籽晶熔断，温度过低，将可不能显现弯月面光环，甚至长出多晶。
熟练的操作人员，能按照弯月面光环的宽度及明亮程度来判定熔体的温度是否合适。
最新单晶实验报告
最新单晶实验报告
在本次实验中，我们对单晶硅的生长过程进行了深入研究。
首先，我
们采用了Czochralski方法（CZ法）来培养单晶硅。
这种方法涉及将
硅材料置于高温的石英坩埚中，并利用加热元件加热至硅的熔点以上。
通过缓慢提拉坩埚和/或旋转加热元件，我们成功地生长了一根直径均匀、无明显缺陷的单晶硅锭。
在实验过程中，我们严格控制了温度梯度和生长速率，以确保单晶的
质量。
我们还监测了氧气和碳的含量，因为这些杂质会对单晶的性能
产生显著影响。
通过优化生长参数，我们得到了具有较低氧含量和碳
含量的单晶硅。
此外，我们还对单晶硅的结构和性能进行了详细分析。
利用X射线衍
射（XRD）技术，我们确认了单晶硅的晶体结构。
通过扫描电子显微镜（SEM）观察，我们发现单晶表面光滑，无宏观缺陷。
电学性能测试显示，单晶硅的载流子迁移率和电阻率均符合预期，表明其适合用于高
性能电子器件。
最后，我们探讨了通过改变生长条件来进一步改善单晶硅性能的可能性。
例如，通过调整提拉速率和温度梯度，我们可以控制晶格中的掺
杂剂分布，从而优化电子特性。
未来的工作将集中在这些方面的优化，以及探索新的单晶生长技术，如浮区法（FZ法）和磁控溅射法。
总结来说，本次实验成功地生长了高质量的单晶硅，并对其结构和性
能进行了全面评估。
这些成果为进一步研究和开发高性能硅基电子材
料奠定了坚实的基础。
CZ硅晶生长理论
CZ硅晶生长理论.tx t爱一个人很难，恨一个人更难，又爱又恨的人最难。
爱情永远不可能是天平，想在爱情里幸福就要舍得伤心！有些烦恼是我们凭空虚构的，而我们却把它当成真实去承受。
一. CZ法晶体生长设计CZ生长炉的组成元件可以分成4部分：（1）炉体：包括石英锅，石墨三瓣锅，加热器，绝热元件，炉壁。
（2）晶棒及坩锅拉升上抬旋转机械：包括籽晶卡头，钢吊绳，拉升上抬旋转元件。
（3）气体压力控制：包括气体流量控制，真空系统，压力控制阀。
（4）控制系统：包括侦测感应器，电脑控制。
但是按照我们通熟的讲法可以认为是：（1）炉体：包括控制晶体升降旋转的电机（限位，用于控制晶体升降的极限位置），副炉室（钢吊绳，重锤），隔离板，主炉室（倒流桶，大盖板，上保温罩，主保温罩，加热器，三瓣锅，托盘，托杆，六角外螺纹石墨螺丝，内螺纹石墨螺丝，石英罩，电极，底盘），传动机械（底盘下面的）。
（2）电柜（加热，真空，球阀，温控仪，计算机，计算机风扇，真空计开关，触摸屏，液压传动开关以及各种电器电子元件）。
（3）电控机（楼下的）单晶硅的密度固态密度 2.33克/c m3 液态密度2.5克/c m3 凝固结晶的驱动力在溶液长晶过程里，随着溶液温度的下降，将产生由液态转换成固态的相变化。
为什么温度下降，会导致相变化的产生？这个问题一般我们可以用热力学的观点来解释。
对于发生在等温等压的相变化，不同相之间的相对稳定性可由自由能（G）来决定。
G = H－T×SG：自由能H：焓T：绝对温度S：乱度一个平衡系统将具有最低自由能,假如一个系统的自由能△G高于最低值,它将设法降低△G以达到平衡状态。
晶体生长方法(新)
晶体生长方法(新)晶体生长方法1) 提拉法（Czochralski,Cz）晶体提拉法的创始人是J. Czochralski，他的论文发表于1918年。
提拉法是熔体生长中最常用的一种方法，许多重要的实用晶体就是用这种方法制备的。
近年来，这种方法又得到了几项重大改进，如采用液封的方式（液封提拉法，LEC），如图1，能够顺利地生长某些易挥发的化合物（GaP等）；采用导模的方式（导模提拉法）生长特定形状的晶体（如管状宝石和带状硅单晶等）。
所谓提拉法，是指在合理的温场下，将装在籽晶杆上的籽晶下端，下到熔体的原料中，籽晶杆在旋转马达及提升机构的作用下，一边旋转一边缓慢地向上提拉，经过缩颈、扩肩、转肩、等径、收尾、拉脱等几个工艺阶段，生图1 提拉法晶体生长装置结构示意图长出几何形状及内在质量都合格单晶的过程。
这种方法的主要优点是：(a) 在生长过程中，可以方便地观察晶体的生长情况；(b) 晶体在熔体的自由表面处生长，而不与坩埚相接触，这样能显著减小晶体的应力并防止坩埚壁上的寄生成核；(c) 可以方便地使用定向籽晶与“缩颈”工艺，得到完整的籽晶和所需取向的晶体。
提拉法的最大优点在于能够以较快的速率生长较高质量的晶体。
提拉法中通常采用高温难熔氧化物，如氧化锆、氧化铝等作保温材料，使炉体内呈弱氧化气氛，对坩埚有氧化作用，并容易对熔体造成污杂，在晶体中形成包裹物等缺陷；对于那些反应性较强或熔点极高的材料，难以找到合适的坩埚来盛装它们，就不得不改用其它生长方法。
2) 热交换法（Heat Exchange Method, HEM）热交换法是由D. Viechnicki和F.Schmid于1974年发明的一种长晶方法。
其原理是：定向凝固结晶法，晶体生长驱动力来自固液界面上的温度梯度。
特点：(1) 热交换法晶体生长中，采用钼坩埚，石墨加热体，氩气为保护气体，熔体中的温度梯度和晶体中的温度梯度分别由发热体和热交换器（靠He作为热交换介质）来控制，因此可独立地控制固体和熔体中的温度梯度；(2) 固液界面浸没于熔体表面，整个晶体生长过程中，坩埚、晶体、热交换器都处于静止状态，处于稳定温度场中，而且熔体中的温度梯度与重力场方向相反，熔体既不产生自然对流也没有强迫对流；(3) HEM法最大优点是在晶体生长结束后，通过调节氦气流量与炉子加热功率，实现原位退火，避免了因冷却速度而产生的热应力；(4) HEM可用于生长具有特定形状要求的晶体。
Czochralski(CZ)方法拉单晶
单晶体原则上可以由固态、液态(熔体或溶液)或气态生长而得。
实际上人工晶体多半由熔体达到一定的过冷或溶液达到一定的过饱和而得。
晶体生长是用一定的方法和技术,使单晶体由液态或气态结晶成长。
由液态结晶又可以分成熔体生长或溶液生长两大类。
熔体生长法这类方法是最常用的,主要有提拉法(又称丘克拉斯基法)、坩埚下降法、区熔法、焰熔法(又称维尔纳叶法)等。
提拉法此法是由熔体生长单晶的一项最主要的方法,被加热的坩埚中盛着熔融的料,籽晶杆带着籽晶由上而下插入熔体,由于固液界面附近的熔体维持一定的过冷度、熔体沿籽晶结晶,并随籽晶的逐渐上升而生长成棒状单晶。
坩埚可以由高频感应或电阻加热。
半导体锗、硅、氧化物单晶如钇铝石榴石、钆镓石榴石、铌酸锂等均用此方法生长而得。
应用此方法时控制晶体品质的主要因素是固液界面的温度梯度、生长速率、晶转速率以及熔体的流体效应等。
坩埚下降法将盛满材料的坩埚置放在竖直的炉内,炉分上下两部分,中间以挡板隔开,上部温度较高,能使坩埚内的材料维持熔融状态,下部则温度较低,当坩埚在炉内由上缓缓下降到炉内下部位置时,材料熔体就开始结晶。
坩埚的底部形状多半是尖锥形,或带有细颈,便于优选籽晶,也有半球形状的以便于籽晶生长。
晶体的形状与坩埚的形状是一致的,大的碱卤化合物及氟化物等光学晶体是用这种方法生长的。
区熔法将一个多晶材料棒,通过一个狭窄的高温区,使材料形成一个狭窄的熔区,移动材料棒或加热体,使熔区移动而结晶,最后材料棒就形成了单晶棒。
这方法可以使单晶材料在结晶过程中纯度提得很高,并且也能使掺质掺得很均匀。
区熔技术有水平法和依靠表面张力的浮区熔炼两种。
焰熔法这个方法的原理是利用氢和氧燃烧的火焰产生高温,使材料粉末通过火焰撒下熔融,并落在一个结晶杆或籽晶的头部。
由于火焰在炉内形成一定的温度梯度,粉料熔体落在一个结晶杆上就能结晶。
小锤敲击料筒震动粉料,经筛网及料斗而落下,氧氢各自经入口在喷口处,混合燃烧,结晶杆上端插有籽晶,通过结晶杆下降,使落下的粉料熔体能保持同一高温水平而结晶。
CZ法单晶生长原理及工艺流程
CZ生长原理及工艺流程CZ法的基本原理，多晶体硅料经加热熔化，待温度合适后，经过将籽晶浸入、熔接、引晶、放肩、转肩、等径、收尾等步骤，完成一根单晶锭的拉制。
炉内的传热、传质、流体力学、化学反应等过程都直接影响到单晶的生长与生长成的单晶的质量，拉晶过程中可直接控制的参数有温度场、籽晶的晶向、坩埚和生长成的单晶的旋转与升降速率，炉内保护气体的种类、流向、流速、压力等。
CZ法生长的具体工艺过程包括装料与熔料、熔接、细颈、放肩、转肩、等径生长和收尾这样几个阶段。
1．装料、熔料装料、熔料阶段是CZ生长过程的第一个阶段，这一阶段看起来似乎很简单，但是这一阶段操作正确与否往往关系到生长过程的成败。
大多数造成重大损失的事故(如坩埚破裂)都发生在或起源于这一·阶段。
2．籽晶与熔硅的熔接当硅料全部熔化后，调整加热功率以控制熔体的温度。
一般情况下，有两个传感器分别监测熔体表面和加热器保温罩石墨圆筒的温度，在热场和拉晶工艺改变不大的情况下，上一炉的温度读数可作为参考来设定引晶温度。
按工艺要求调整气体的流量、压力、坩埚位置、晶转、埚转。
硅料全部熔化后熔体必须有一定的稳定时间达到熔体温度和熔体的流动的稳定。
装料量越大，则所需时间越长。
待熔体稳定后，降下籽晶至离液面3～5mm距离，使粒晶预热，以减少籽经与熔硅的温度差，从而减少籽晶与熔硅接触时在籽晶中产生的热应力。
预热后，下降籽晶至熔体的表面，让它们充分接触，这一过程称为熔接。
在熔接过程中要注意观察所发生的现象来判断熔硅表面的温度是否合适，在合适的温度下，熔接后在界面处会逐渐产生由固液气三相交接处的弯月面所导致的光环(通常称为“光圈”)，并逐渐由光环的一部分变成完整的圆形光环，温度过高会使籽晶熔断，温度过低，将不会出现弯月面光环，甚至长出多晶。
熟练的操作人员，能根据弯月面光环的宽度及明亮程度来判断熔体的温度是否合适。
3．引细颈虽然籽晶都是采用无位错硅单晶制备的[16～19]，但是当籽晶插入熔体时，由于受到籽晶与熔硅的温度差所造成的热应力和表面张力的作用会产生位错。
