单晶生长方法介绍
单晶材料的生长及应用
单晶材料的生长及应用单晶材料是一种高纯度、高质量的材料，由于其结晶形态独特，因此在材料研究、电子设备、光学装置、传感器等领域有着广泛的应用。
本文将从单晶材料的生长及其应用两个方面进行论述。
一、单晶材料的生长单晶材料的生长是制备高纯度、高质量单晶的重要步骤。
通常采用质晶生长法、气相生长法、液相生长法、熔体法等方法进行单晶材料的生长。
1. 质晶生长法质晶生长是通过熔融物料中的慢冷过程而获得单晶。
材料首先被融化，然后在恒定温度下缓慢冷却。
在冷却过程中，熔体的成份逐渐结晶，通过控制结晶速率和温度，使得晶体在相似的晶体学方向上生长，从而获得高质量的单晶。
2. 气相生长法气相生长是通过热分解气体、化学反应、沉积等方式在固定位置上生长单晶。
在气相生长过程中，单晶在半导体材料工业、电子器件及其他光学应用中得到广泛运用。
3. 液相生长法液相生长法是指利用溶剂在有机液相或高熔点固体溶剂中生长单晶。
在液相生长过程中，贵金属及宝石类制品、化学物质、波长选择性钙钛矿、氧化物等单晶特许材料都能被制造。
4. 熔体法熔体法通常是通过熔融材料注入熔体中，在高温条件下快速冷却形成单晶。
在熔体法中，电子金属材料、高冰温超导体、稀土元素及其化合物、金属材料等都能被制造。
二、单晶材料的应用单晶材料在电子学、光学、传感器、医学、材料工业等领域都有广泛的应用。
1. 电子学单晶材料在电子产品及半导体制造行业有广泛的应用。
例如，硅单晶是半导体制造中最常用的单晶材料。
2. 光学单晶材料在光学设备制造等领域有着重要的应用价值。
例如，蓝宝石单晶、铝氧化物单晶等材料都是高品质的激光晶体材料。
3. 传感器单晶材料还可被应用于传感器制造。
例如，压阻式传感器中常用的压电晶体就是一种单晶材料，它能够用来测量压力、重量、温度等参数。
4. 医学单晶材料在医学领域也有着广泛的应用，例如用于人工晶体的制造。
5. 材料工业单晶材料在材料工业中也发挥着重要的作用，例如，金属锆单晶制成的喷气式发动机叶片，能够提高航空和航天领域中的效率。
单晶的培养方法和手段
单晶的培养方法和手段单晶是指由同一种材料构成的晶体，其内部结构完全一致。
单晶具有优异的物理和化学性能，广泛应用于材料科学、电子工程、光学等领域。
为了获得高质量的单晶，科学家们不断探索和改进单晶的培养方法和手段。
一、传统的单晶培养方法1. 液相培养法液相培养法是最早被应用于单晶培养的方法之一。
它的基本思想是将晶体原料溶解在适当的溶液中，然后通过控制温度、浓度和溶液的饱和度等因素，使晶体在溶液中长大。
液相培养法简单易行，适用于许多材料的单晶生长。
2. 气相培养法气相培养法是用气体作为晶体原料，通过物理或化学反应使气体在晶体生长区域沉积并形成单晶。
气相培养法具有单晶生长速度快、晶体质量高的优点，广泛应用于半导体材料、金属材料等领域。
3. 溶液培养法溶液培养法是将晶体原料溶解在适当的溶剂中，然后通过调节温度、浓度和溶液的饱和度等因素，使晶体在溶液中生长。
溶液培养法适用于许多无机材料和生物材料的单晶培养。
4. 熔融培养法熔融培养法是将晶体原料加热至熔融状态，然后冷却使其凝固成单晶。
熔融培养法适用于高熔点材料和不溶于常见溶剂的材料的单晶培养。
二、新兴的单晶培养方法1. 气体相生长法气体相生长法是一种新兴的单晶培养方法，它利用气体在高温和高压下的反应生成单晶。
这种方法可以获得高质量的单晶，并且可以控制晶体的形状和尺寸。
2. 分子束外延法分子束外延法是一种利用分子束的能量和动量控制晶体生长的方法。
通过控制分子束的能量和角度，可以在基底上生长出单晶薄膜。
3. 气相输运法气相输运法是一种利用气相中的原子或分子在高温和高压下迁移并在基底上生长单晶的方法。
这种方法适用于高熔点材料和不溶于常见溶剂的单晶培养。
4. 水热合成法水热合成法是一种利用高温高压水溶液中的化学反应生成单晶的方法。
这种方法适用于许多无机材料和生物材料的单晶培养。
三、单晶培养的关键技术1. 晶体原料的纯度控制晶体原料的纯度对单晶的质量和生长速度有很大影响。
固相生长单晶主要方法
固相生长单晶主要方法固相生长是一种常用的单晶生长方法，广泛应用于材料科学和化学领域。
本文将介绍固相生长单晶的主要方法，并讨论其原理和应用。
固相生长单晶是通过在固相中使单晶生长的方法。
在固相生长过程中，固态材料作为起始物质，通过热处理或溶液反应等方式，使单晶逐渐生长。
固相生长单晶的主要方法包括溶液法、熔融法和气相法。
溶液法是最常用的固相生长方法之一。
在溶液法中，首先将所需的化合物溶解在溶剂中，形成溶液。
然后，在溶液中加入适量的起始物质，形成反应体系。
通过控制反应温度、时间和溶液浓度等条件，使起始物质逐渐沉淀，形成单晶。
熔融法是固相生长单晶的另一种常用方法。
在熔融法中，首先将所需的化合物加热至熔点，形成熔融状态。
然后，通过降温和控制冷却速率，使熔融物逐渐结晶，形成单晶。
气相法是一种在气相条件下进行固相生长的方法。
在气相法中，首先将所需的化合物转化为气态或气相前体物质。
然后，通过控制气相反应温度和压力等条件，使气态物质在固相上逐渐沉积，形成单晶。
固相生长单晶的选择与优化主要涉及材料的特性和制备条件等因素。
通过合理选择和调节反应物质的浓度、温度和压力等参数，可以有效控制单晶的尺寸、形貌和晶体质量，实现对材料性能的调控。
固相生长单晶方法具有很多优点。
首先，固相生长方法相对简单，操作方便。
其次，固相生长可以在较低的温度和压力条件下进行，避免了高温高压条件下可能引起的问题。
此外，固相生长方法对于各种材料都具有较好的适用性，可以用于生长多种不同类型的材料单晶。
固相生长单晶方法在材料科学和化学领域有着广泛的应用。
例如，在半导体器件制备中，固相生长单晶可以用于制备高质量的半导体材料。
在光学器件制备中，固相生长单晶可以用于生长具有特定光学性质的晶体。
此外，固相生长单晶方法还可以应用于催化剂制备、功能材料合成等领域。
固相生长单晶是一种常用的单晶生长方法。
溶液法、熔融法和气相法是固相生长单晶的主要方法。
固相生长单晶方法具有简单方便、操作温度低、适用性广等优点，并在材料科学和化学领域有着广泛应用。
lec砷化镓单晶生长技术
lec砷化镓单晶生长技术
LEC砷化镓单晶生长技术是一项重要的半导体材料制备技术，具有广泛的应用前景。
该技术可以制备高质量、高晶格匹配性的砷化镓单晶材料，用于制造高性能的光电器件和微电子器件。
本文将从生长原理、生长方法和应用领域三个方面，介绍LEC砷化镓单晶生长技术的相关内容。
一、生长原理
LEC砷化镓单晶生长技术是利用液相外延的原理，通过在熔融状态下控制溶液中溶质浓度和温度梯度，使砷化镓单晶材料从溶液中生长出来。
在生长过程中，通过控制砷化镓溶液的温度和成分，可以控制生长出的单晶材料的性质和质量。
二、生长方法
LEC砷化镓单晶生长技术主要有静态法和动态法两种方法。
静态法是将砷化镓溶液放置在石英坩埚中，通过加热使溶液达到熔点后，将衬底缓慢地浸入溶液中，使砷化镓单晶逐渐生长。
动态法是将砷化镓溶液注入到石英坩埚中，通过旋转坩埚或搅拌溶液，使溶液中的溶质均匀分布，然后将衬底缓慢地浸入溶液中，使砷化镓单晶生长。
三、应用领域
LEC砷化镓单晶材料具有优异的电学和光学性能，广泛应用于光电器件和微电子器件的制造。
在光电器件方面，砷化镓单晶材料可以
制作高效的太阳能电池、高亮度LED和激光器等。
在微电子器件方面，砷化镓单晶材料可以用于制造高速、高功率的场效应晶体管和集成电路等。
总结：
通过静态法和动态法两种生长方法，LEC砷化镓单晶技术可以制备出高质量、高晶格匹配性的砷化镓单晶材料。
这种材料在光电器件和微电子器件领域具有广泛的应用前景。
随着科技的不断发展，LEC砷化镓单晶生长技术将进一步推动光电子和微电子领域的发展，并为人们的生活带来更多便利和创新。
sic单晶生长方法

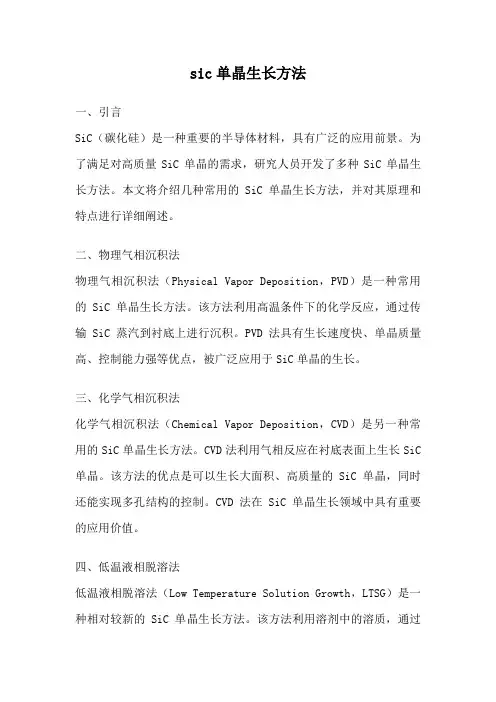

sic单晶生长方法一、引言SiC（碳化硅）是一种重要的半导体材料，具有广泛的应用前景。
为了满足对高质量SiC单晶的需求，研究人员开发了多种SiC单晶生长方法。
本文将介绍几种常用的SiC单晶生长方法，并对其原理和特点进行详细阐述。
二、物理气相沉积法物理气相沉积法（Physical Vapor Deposition，PVD）是一种常用的SiC单晶生长方法。
该方法利用高温条件下的化学反应，通过传输SiC蒸汽到衬底上进行沉积。
PVD法具有生长速度快、单晶质量高、控制能力强等优点，被广泛应用于SiC单晶的生长。
三、化学气相沉积法化学气相沉积法（Chemical Vapor Deposition，CVD）是另一种常用的SiC单晶生长方法。
CVD法利用气相反应在衬底表面上生长SiC 单晶。
该方法的优点是可以生长大面积、高质量的SiC单晶，同时还能实现多孔结构的控制。
CVD法在SiC单晶生长领域中具有重要的应用价值。
四、低温液相脱溶法低温液相脱溶法（Low Temperature Solution Growth，LTSG）是一种相对较新的SiC单晶生长方法。
该方法利用溶剂中的溶质，通过降温脱溶来生长SiC单晶。
LTSG法具有生长温度低、晶体质量高等优点，适用于生长高质量的SiC单晶。
五、分子束外延法分子束外延法（Molecular Beam Epitaxy，MBE）是一种高真空条件下生长材料的方法，也可用于SiC单晶生长。
该方法通过控制分子束的束流，使其在衬底上形成单晶生长。
MBE法具有生长速度快、控制能力强等优点，被广泛用于SiC单晶的生长。
六、熔体法熔体法是一种传统的SiC单晶生长方法。
该方法通过将SiC原料加热至熔点，在适当的条件下生长SiC单晶。
熔体法具有操作简单、生长速度快等优点，但由于生长过程中易受杂质污染，导致晶体质量较低。
因此，熔体法在SiC单晶生长领域中的应用相对较少。
七、总结通过对几种常用的SiC单晶生长方法的介绍，我们可以看到每种方法都有其独特的优点和适用范围。
单晶培养的方法
几种培养单晶的方法和大家共享单晶培养的方法一、挥发法原理：依靠溶液的不断挥发，使溶液由不饱和达到饱和过饱和状态。
条件：固体能溶解于较易挥发的有机溶剂一般丙酮、甲醇、乙醇、乙腈、乙酸乙酯、三氯甲烷、苯、甲苯、四氢呋喃、水等。
理论上，所有溶剂都可以，但一般选择沸点在60～120℃。
注意：不同溶剂可能培养出的单晶结构不同二、扩散法原理：利用二种完全互溶的沸点相差较大的有机溶剂。
固体易溶于高沸点的溶剂，难溶或不溶于低沸点溶剂。
在密封容器中，使低沸点溶剂挥发进入高沸点溶剂中，降低固体的溶解度，从而析出晶核，生长成单晶。
一般选难挥发的溶剂，如DMF，DMSO，甘油甚至离子液体等。
条件：固体在难挥发的溶剂中溶解度较大或者很大，在易挥发溶剂中不溶或难溶。
三、温差法原理：利用固体在某一有机溶剂中的溶解度，随温度的变化，有很大的变化，使其在高温下达到饱和或接近饱和，然后缓慢冷却，析出晶核，生长成单晶。
一般，水，DMF, DMSO,尤其是离子液体适用此方法。
条件：溶解度随温度变化比较大。
经验：高温中溶解度越大越好，完全溶解。
推广：建议大家考虑使用离子液体做溶剂，尤其是对多核或者难溶性的配合物。
四、接触法原理：如果配合物极易由二种或二种以上的物种合成，选择性高且所形成的配合物很难找到溶剂溶解，则可使原料缓慢接触，在接触处形成晶核，再长大形成单晶。
一般无机合成，快反应使用此方法。
方法：1.用U形管，可采用琼脂降低离子扩散速度。
2.用直管，可做成两头粗中间细。
3.用缓慢滴加法或稀释溶液法（对反应不很快的体系可采用）4.缓慢升温度（对温度有要求的体系适用）经验：原料的浓度尽可能的降低，可以人为的设定浓度或比例。
0.1g～0.5g的溶质量即可。
五、高压釜法原理：利用水热或溶剂热，在高温高压下，是体系经过一个析出晶核，生长成单晶的过程，因高温高压条件下，可发生许多不可预料的反应。
方法：将原料按组合比例放入高压釜中，选择好溶剂，利用溶剂的沸点选择体系的温度，高压釜密封好后放入烘箱中，调好温度，反应1～4小时均可。
单晶材料生长方法研究与改进
单晶材料生长方法研究与改进一、引言单晶材料的制备在材料科学领域中占有非常重要的地位。
随着科学技术的不断发展，单晶材料在电子、能源、光电、航空航天等领域的应用越来越广泛，制备单晶材料的方法也不断改进和创新。
本文旨在介绍目前常用的单晶材料生长方法及其存在的问题，并提出改进方法。
二、单晶材料生长方法1.卤化物熔盐法卤化物熔盐法是制备单晶材料的常用方法，它利用熔化的卤化物混合物中的溶质扩散，形成单晶。
该方法的优点在于可以制备大型单晶。
但是该方法也存在一些问题，例如成本高、需要高温和高真空、对晶体生长的方向和形状的控制性不好等。
2.气态沉积法气态沉积法是将气体或气溶胶沉积在衬底上进行单晶生长的方法。
该方法可以制备高质量单晶，可以控制形状和晶面取向。
但是该方法的缺点在于晶体质量受气氛污染的影响较大。
而且该方法需要特殊的设备和高真空条件，所以成本较高。
3.有机金属化学气相沉积法有机金属化学气相沉积法是将气态的有机金属分子沉积在衬底上进行单晶生长的方法。
该方法可以制备高质量单晶，可以控制形状和晶面取向。
而且该方法成本相对较低。
但是该方法需要特殊的设备和高真空条件，对衬底要求高。
三、单晶材料生长方法存在的问题目前存在的单晶材料生长方法各有优缺点。
卤化物熔盐法虽然可以制备大型单晶，但成本高、需要高温和高真空、对晶体生长的方向和形状的控制性不好等问题制约了其应用。
气态沉积法可以制备高质量单晶，但需要特殊的设备和高真空条件，成本较高。
有机金属化学气相沉积法成本相对较低，但对衬底要求高。
四、改进方法针对以上问题，一些改进方法被提出。
例如，利用杂质扰动控制晶格方向，可以更好地控制晶体生长的方向；利用辅助成分和添加剂对溶液中某些有益的成分添加，有助于提高晶体生长的质量和速度；通过利用局部热扰动来控制晶体生长的方向等。
这些方法的出现，使得单晶材料生长方法更为全面、高效。
五、结论单晶材料的制备需要科学的方法，常用的有卤化物熔盐法、气态沉积法、有机金属化学气相沉积法等。
钙钛矿 单晶 生长
钙钛矿单晶生长钙钛矿是一种重要的功能材料，其单晶生长方法备受关注。
本文将介绍钙钛矿单晶生长的基本原理、常见的生长方法以及相关应用领域。
1. 基本原理钙钛矿是一种具有ABX3结构的晶体，其中A和B位是金属离子，X位是阴离子。
在钙钛矿单晶生长过程中，通过控制原料的成分和生长条件，使得A、B和X离子按照一定比例有序排列，从而形成完整的钙钛矿晶体结构。
2. 常见的生长方法（1）溶液法生长：溶液法是最常用的钙钛矿单晶生长方法之一。
一般采用热溶液法或溶胶-凝胶法。
通过控制溶液中金属离子的浓度、温度和pH值等参数，使其达到成核和生长所需条件，最终获得单晶。
（2）气相法生长：气相法生长适用于高温条件下的钙钛矿单晶生长。
一般采用化学气相沉积（CVD）或物理气相沉积（PVD）方法。
通过在适当的气氛中使金属元素或化合物发生热解、氧化还原等反应，形成单晶薄膜或大体积单晶。
（3）浮区法生长：浮区法是一种常用的大体积钙钛矿单晶生长方法。
通过在熔体中引入悬浮的种子晶体，在控制的温度梯度和熔融区域中，通过溶质扩散和迁移使种子晶体逐渐生长，最终得到大型单晶。
3. 相关应用领域由于钙钛矿具有优异的光电性能和电化学性能，广泛应用于太阳能电池、光电转换器件、催化剂、传感器等领域。
通过精确控制钙钛矿单晶的生长，可以获得具有高效率和稳定性能的器件。
总之，钙钛矿单晶生长是一项重要且具有挑战性的工作。
通过选择合适的生长方法、优化生长条件，可以获得高质量、大尺寸的钙钛矿单晶。
钙钛矿的应用前景广阔，有望在能源、光电子等领域发挥重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按晶体生长的反应类型
复分解化学反应
络合分解法
氧化还原法
溶解度降低法
凝胶法生长CaWO4单晶示意图
烧杯双管育晶装置
1. Ca(NO3)2溶液 2. Na2WO4溶液
3. 蒸馏水
4. 凝胶
5. CaWO4晶体
1-5均属于溶液法
溶液法特点：
• • • • 晶体可以在远低于熔点的温度下生长，避免了 分解、晶型转变。 容易生成大的均匀性良好的晶体 直接观察，为研究晶体形态和晶体生长动力学 提供方便。 时间长，温度要求高，组分复杂（是缺点）
式中x≥2。在接近石英培育的条件下，测得的x值约在7/3和5/2之间，
这意味着反应产物应当是Na2Si2O5、Na2Si3O7以及它们的电离和水解产 物。而Na2Si2O5和Na2Si3O7经电离和水解，在溶液中产生大量的
NaSi2O5-和NaSi3O7-。
因此，石英的人工合成含下述两个过程：
① 溶质离子的活化
实验发现，由于石英的溶解，溶液的电导率下降大，表明溶液中 OH—离子和Na＋离子明显减少。这就说 明，OH—离子和Na＋离子 参与了石英溶 解反应。 有人认为，石英在NaOH溶液中的化学反应生成物以Si3O72-为主要形式， 而在Na2CO3溶液中则以SiO32- 为主要形式。它是氢氧离子和碱金属与石 英表面没有补偿电荷的硅离子和氧离子等起化学反应的结果。故，石英在 NaOH溶液中的溶解反应可用下式表示: SiO2(石英) + (2x-4)NaOH = Na(2x-4)SOx + (x-2) H2O
1）溶液法－水热法合成石英的装臵
高压釜的密封结构采用“自紧式”装臵。
自紧式高压釜的密封结构 培养石英的原料放在 高压釜较热的底部，籽晶 悬挂在温度较低的上部， 高压釜内填装一定程度的 溶剂介质。
水热法合成石英的装置
结晶区温度为330—350℃；溶解区温度为 360－380℃ ；压强为0.1－0.16GPa； 矿化剂为1.0－1.2mol/L 浓度的NaOH， 添加剂为LiF、LiNO3或者Li2CO3 。
提拉法生长单晶 特点： 1、从同组成的熔体中生长单晶的主要方法。 2、广泛用于生长Si、Ge、Ga、As等半导体单晶材料 3、为防止物料中As、P等的损失，反应经常在高压、惰 性气氛中进行。 4、生长过程中可以方便的观察晶体的生长状况。 5、熔体表面生长单晶，不与坩埚接触，能显著减少晶体 的应力，并防止埚壁的寄生成核。 6、可以方便的使用定向籽晶和“缩颈”工艺 7、生长过程易控制，速度快，易于得到大尺寸和高质量 的单晶
按晶体走向和提拉方法的不同，又可分
自动提拉法－－生产单晶、YAG等氧化物单晶
液封提拉法－－生产GaAs单晶 导模提拉法－－生产宝石、LiNBO3单晶 磁场提拉法－－生产硅单晶 微重力法 双坩埚法
主要设备 加热源 温控设备（有梯度）
盛放熔体设备
旋转和提拉设备
气氛控制设备
或者 单晶炉及其配件
丘克拉斯基法生长单晶用设备
用于生产磷酸氧钛钾 (KTP) 具有大的非线性系数，大的容许温度和容许角 度，激光损伤阈值较高，化学性质稳定，不潮解， 机械强度适中，倍频转化效率高达70％以上等特性， 是中小功率固体绿光激光器的最好倍频材料。 主要性能： 透过波段： 0.35～4.5μm 电光系数： γ33=36Pm/V 折射率： nx=1.7377,ny=1.7453,nz=1.8297@1064nm 激光损伤阈值： 2.2GW/cm2@1064 nm 非线性光学系数： d33=13.7Pm/V 倍频转化效率： 45～70%
种类很多，原理和作用是 利用液体蒸发产生的温降 使晶体生长，液体称为载 冷剂，有水、醇类等。
主要仪器：擎晶装臵
蒸发冷却器（可组装）
蒸发法制备单晶示意图
蒸发法育晶装臵
1. 底部加热器 2. 晶体 3. 冷凝器 4. 冷却水 5. 虹吸管 6. 量筒 7. 接触控制器 8. 温度计 9. 水封
3 、水热合成法
(助熔剂法－缓慢蒸发法)
原料： MgO 80.6 g (15.7 mol%) Al2O3 204.0 g (15.7 mol%) 助熔剂：PbF2 2100 g (67.4 mol%) B2O3 10.0 g (1.0 mol%) 条件：铂坩埚，盖上开一个小孔 8h内缓慢加热到1250 C 10 – 15 d内缓慢蒸发完 用稀HNO3 洗去助熔剂 结果：晶体直径为10mm
水热法生长 的石英单晶
4 、高温溶液法（助熔剂法）生长晶体
原理：高温下、加入助熔剂将多晶溶质溶解，然后降温， 生长单晶。最早1890年，红宝石合成，但是颗粒太小。 特点 1、适用性强 2、特别适用于难熔化合物和在熔点极易挥发、高温 有相变、非同成分熔融化合物 3、晶体生长慢，有少量杂质缺陷 4、比较容易得到大的晶体 5、液相的存在利于晶体的生长，故没有太多的晶核，更 有利于生成单晶 6、可以降低单晶生长的温度
溶液法－水热法合成石英水晶
石英(水晶)有许多重要性质，它广泛地应用于国防、电 子、通讯。冶金、化学等部门。石英有正、逆压电效应。 压电石英大量用来制造各种谐振器、滤波器、超声波发生 器等。 石英谐振器是无线电子设备中非常关键的一个元件，它 具有高度的稳定性（即受温度、时间和其它外界因素的影 响极小），敏锐的选择性(即从许多信号与干扰中把有用的 信号选出来的能力很强) ，灵敏性(即微弱信号响应能力强)， 相当宽的频率范围(从几百赫到几兆频)，人造地球卫星、导 弹、飞机，电子算机等均需石英谐振器才能正常工作。
2）石英的生长机制 高温高压下，石英的生长过程分为：培养基 中石英的溶解、溶解的SiO2向籽晶上生长两个过 程。 而石英的溶解与温度关系密切，符合 Arrhenius方程： lgS = -△H/2.303RT 式中， S—溶解度；△H—溶解热；T—热力学 温度； R—摩尔气体常数，负号表示过程为吸热反应。
• 缓慢降温法制备Y3Al5O12 (YAG) (助熔剂法－缓慢降温法) 原料： Y2O3 3.4 mol% 、 Al2O3 7.0 mol% • 助熔剂：PbO 41.5 mole%、PbF2 48.1 mol% • 条件： 1150 C 24 h 4 C/h 降温750 C 用稀HNO3 洗去助熔剂 • 结果： 晶体直径 3 – 13mm 1 – 1.5 g 收率 60 – 70 %
制备过程
1、原料合成 制取高纯度的原料块（制备高质量的单晶原料，高纯很重 要）。天平准确称量所需的原料，放入洁净的料罐充分混匀， 等静压成料块。 2、温场设计 温场指温度在空间的分布。生长单晶体很重要的条件就是合 适的温度场。该温度场设计包括轴向温度梯度和径向温度梯 度。轴向温度梯度设计时要求固液界面处有较大的温度梯度， 而以上有较小的温度梯度（防止开裂、应力，并降低位错密 度）。径向温场对称，使籽晶在生长点外其它条件自发成核 的几率为零。 注意：不同单晶温场要求不同，因此，要实验、验证， 具体实验具体设计。
3、物料熔融 将装料的坩埚（或料罐）在温度场中加热直至 熔融 加热方式：电阻加热、感应加热 电阻加热法：用石墨、钨等对盛有原材料的坩埚 加热，也可以做成复杂的加热器，起到盛料和 加热的两个目的。该法特点是成本低、可以使 用大电流、低电压电源。 感应加热法：利用中频或高频交流电通过线圈时 产生的交流电磁场，臵于线圈内的铱（ Ir）或 白金（ Pt）坩埚中产生涡流发热，从而融化 坩埚内的原材料。特点是可提供较干净的生长 环境，能快速改变参数而进行精密控制，但成 本费用高。
NaSi3O7－ + H2O ＝ Si3O6－ + Na+ + 2OH－
NaSi3O5－ + H2O ＝ Si2O4 － + Na+ + 2OH— ② 活化了的离子受生长体表面活性中心的吸引(静电引 力、化学引力和范德华引力)，穿过生长表面的扩散 层而沉降到石英体表面。 关于水晶晶面的活化，有不同的观点，有人以为是由 于晶面的羟基所致，所以产生如下反应，形成新的晶胞层： Si-OH + (Si-O)- → Si-O-Si + OH-
单晶生长方法介绍
1、普通降温法生长单晶 是溶液法制备单晶中最简单的一种，适合实 验室制备单晶。最初用于生长二磷酸腺甙 (ADP， 1947年英国人托德合成，一种人工 生物单晶体) 、磷酸二氢钾(KDP )、磷酸二 氘钾(DKDP）等的单晶体。 KDP和DKDP晶体均具有光电子性能、非线 性性能和高压光学性能，还具有高的激光损 伤阈和高的光学均一性，已经被广泛用作 Nd:YAG和Nd:YLF（LiYF4）激光器产生的 第2、3、4谐波的频率倍增器。
应用范围： 用于各种固体激光系统，特别是Nd :
YAG 激光器的倍频和光参量振荡，集成
光学的波导器件。
从冷却工艺上又可分 缓冷法(缓慢冷却法) 溶剂蒸发法（缓慢蒸发法）
温差法
助熔剂反应法
叫法也改变了，如助熔剂－缓冷法、助熔 剂－蒸发法等。
例：助熔剂法生长MgAl2O4单晶
缓慢蒸发法制备MgAl2O4
许多工业上重要的单晶都可通过水热法生长。
材料 Al2O3 Al2O3 ZrO2 TiO2 GeO2 CdS 温度/℃ 450 500 600~650 600 500 500 压强/GPa 0.2 0.4 0.17 0.2 0.4 0.13 矿化剂 Na2CO3 K2CO3 KF NH4F
