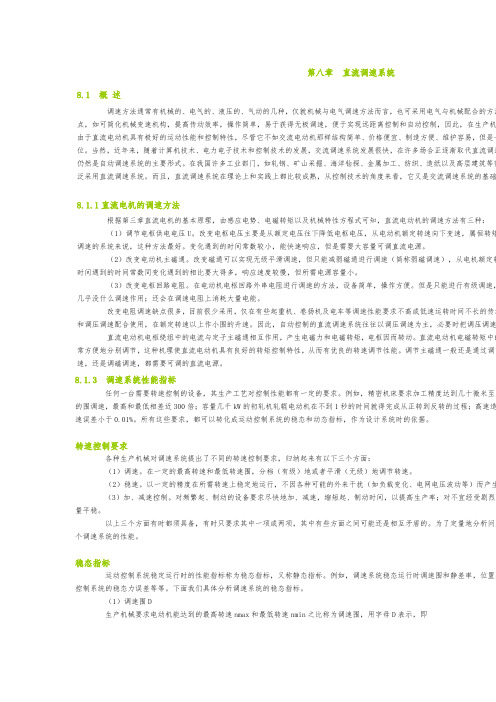

第八章直流调速系统8.1 概述调速方法通常有机械的、电气的、液压的、气动的几种，仅就机械与电气调速方法而言，也可采用电气与机械配合的方法点，如可简化机械变速机构，提高传动效率，操作简单，易于获得无极调速，便于实现远距离控制和自动控制，因此，在生产机由于直流电动机具有极好的运动性能和控制特性，尽管它不如交流电动机那样结构简单、价格便宜、制造方便、维护容易，但是长位。
当然，近年来，随着计算机技术、电力电子技术和控制技术的发展，交流调速系统发展很快，在许多场合正逐渐取代直流调速仍然是自动调速系统的主要形式。
在我国许多工业部门，如轧钢、矿山采掘、海洋钻探、金属加工、纺织、造纸以及高层建筑等需泛采用直流调速系统。
而且，直流调速系统在理论上和实践上都比较成熟，从控制技术的角度来看，它又是交流调速系统的基础8.1.1直流电机的调速方法根据第三章直流电机的基本原理，由感应电势、电磁转矩以及机械特性方程式可知，直流电动机的调速方法有三种：（1）调节电枢供电电压U。
改变电枢电压主要是从额定电压往下降低电枢电压，从电动机额定转速向下变速，属恒转矩调速的系统来说，这种方法最好。
变化遇到的时间常数较小，能快速响应，但是需要大容量可调直流电源。
（2）改变电动机主磁通。
改变磁通可以实现无级平滑调速，但只能减弱磁通进行调速（简称弱磁调速），从电机额定转时间遇到的时间常数同变化遇到的相比要大得多，响应速度较慢，但所需电源容量小。
（3）改变电枢回路电阻。
在电动机电枢回路外串电阻进行调速的方法，设备简单，操作方便。
但是只能进行有级调速，几乎没什么调速作用；还会在调速电阻上消耗大量电能。
改变电阻调速缺点很多，目前很少采用，仅在有些起重机、卷扬机及电车等调速性能要求不高或低速运转时间不长的传动和调压调速配合使用，在额定转速以上作小围的升速。
因此，自动控制的直流调速系统往往以调压调速为主，必要时把调压调速直流电动机电枢绕组中的电流与定子主磁通相互作用，产生电磁力和电磁转矩，电枢因而转动。
直流电机调速的方法
直流电机调速的方法
1. 电压调速法：通过改变电源的电压大小来控制电机的速度。
缺点是速度不能稳定，且电机必须在额定电压以上运行。
2. 电流调速法：通过改变电机的电流大小来控制电机的速度。
缺点是控制精度低，且在较低电流下电机难以启动。
3. 动态反馈调速法：通过电机输出信号的反馈来调整电源输出，从而控制电机的速度。
采用PID控制算法，控制准确性高。
4. PWM调速法：使用脉冲宽度调制技术，通过改变脉冲的宽度来控制电机的速度。
控制精确度高，效率高，但需要专门的PWM控制器。
5. 控制电阻调速法：通过调节电路中的电阻，改变电机的传输系数，从而控制电机的速度。
不适用于大功率电机，且控制精度低。
《无刷直流电机》课件
无刷直流电机结构简单，维护成本较低，而交流电机结构复杂，维护 成本较高。
与永磁同步电机的比较
磁场结构
无刷直流电机采用电子换向，没有永磁同步电机的永磁体，因此 磁场结构不同。
调速性能
永磁同步电机具有较高的效率和转矩密度，但调速范围较窄；而无 刷直流电机调速范围广，适用于多种应用场景。
成本与维护
可靠性
总结词
无刷直流电机具有较高的可靠性，能够保证长期稳定运行。
详细描述
无刷直流电机采用电子换向技术，减少了机械磨损和故障，因此具有较高的可靠 性。此外，无刷直流电机还具有较长的使用寿命和较低的维护成本，这使得它在 需要高可靠性的应用中成为理想选择，如医疗器械、军事装备等领域。
04
无刷直流电机的驱动控制
无刷直流电机的成本和维护相对较低，而永磁同步电机由于使用了 永磁材料，成本较高，但具有更高的效率和性能。
感谢您的观看
THANKS
05
无刷直流电机的发展趋势 与挑战
技术发展趋势
1 2 3
高效能化
随着技术的进步，无刷直流电机在效率、功率密 度和可靠性方面不断提升，以满足更广泛的应用 需求。
智能化控制
通过引入先进的控制算法和传感器技术，实现无 刷直流电机的智能化控制，提高其性能和稳定性 。
集成化设计
将无刷直流电机与其他部件（如驱动器、传感器 等）集成在一起，简化系统结构，降低成本。
详细描述
无刷直流电机采用先进的电子换向技术，避免了传统直流电 机机械换向器的损耗，因此具有更高的效率和功率密度。这 使得无刷直流电机在需要高效率和高功率密度的应用中表现 出色，如电动工具、电动车等领域。
调速性能
总结词
无刷直流电机具有优良的调速性能，可满足不同应用需求。
直流电机调速的三种方法及公式
直流电机调速的三种方法及公式嘿，朋友们！今天咱来聊聊直流电机调速的那些事儿。
直流电机调速啊，就好比是驾驭一匹烈马，得有合适的方法和技巧才能让它乖乖听话，按照咱的心意跑起来。
先来说说第一种方法，那就是改变电枢电压啦。
就像给马调整缰绳的松紧一样，通过改变电枢电压，就能控制电机的速度。
这就好比你开车的时候，踩油门轻重不一样，车速也就不一样啦。
这其中的公式呢，就是转速和电枢电压成正比关系哦。
再讲讲第二种方法，改变电枢回路电阻。
这就像是给马走的路设置不同的阻力，电阻大了，电机转得就慢些；电阻小了，电机就跑得快啦。
不过这种方法不太常用哦，毕竟改变电阻有时候不太方便呢。
最后说说第三种，改变励磁电流。
这就好像是调整马的精神状态，励磁电流一变，电机的速度也跟着变啦。
咱举个例子啊，想象一下，直流电机就像是一个大力士，电枢电压就是他的力量源泉，决定他能使多大劲儿；电枢回路电阻就是他脚下的绊脚石，多了就跑不快；励磁电流呢，就是他的心情，心情好干劲足，速度就快。
这三种方法各有各的特点和用处呢。
有时候我们根据实际情况，选择最合适的那种来给直流电机调速。
就像我们出门，得根据天气、路程等因素选择是走路、骑车还是开车一样。
在实际应用中，可不能马虎哦。
要仔细研究电机的特性，根据需要来选择调速方法。
不然啊，就像是让马乱了套，可就不好啦。
所以啊，直流电机调速可不是一件简单的事儿，得好好琢磨琢磨。
要把这三种方法都掌握好，就像有了三把钥匙，能打开不同情况下电机调速的大门。
朋友们，你们说是不是这个理儿呀？咱可得把这直流电机调速给玩转咯，让它为我们的各种设备好好服务呀！这就是直流电机调速的三种方法及公式啦，大家都记住了吗？。
1-3 直流电动机的脉宽调制(PWM)调速
若VT1关断时间长，在t=t2时，电枢电流ia衰减 到零，那么在电动机内电势Ea的作用下，VT2导通， 电枢电流ia 将沿着相反的方向从B点流入A点，电机 进入能耗制动。通过控制VT2的时间间隔可以控制电 机的制动转矩 注意：在VT1重新导通之间，必须先关闭VT2， 让电枢电流经过VD1续流，电机短时进入再生制动状 态，否则在VT2还没有完全关断之前就让VT1导通， 电源经过VT2、VT1直接短路，损坏开关元件。
1、单极性脉宽调制方式 系统输出电压UA的极性是通过一个控制电压Uc 来改变的。 Uc为正，VT1与VT2交替导通，VT4一直导通， VT3关断，此时，B点总是为正，A点总是为负 Uc为负，VT3与VT4交替导通，VT2一直导通， VT1关断，此时，B点总是为负，A点总是为正
工作原理： Uc为正时 0<t<t1时，VT1导通，VT2关断，若Us>Ea， 电枢电流经VT1、VT4从B流到A，电机处在电动 机状态。 在t1<t<T时，VT1关闭，VD2与VT4续流，电枢 电流方向不变，电机仍处在电动机状态。 若在t1<t<T期间的某一时刻t2电枢电流衰减到 零，那么在t2<t<T期间，Ea使VT2导通，电枢电 流反向，经VT2、VD4从A流到B，电机进入能耗 制动状态 若Ea>Us，在VT2关断期间，电枢电流经VD1 和VD4输回电网，电机作再生制动 Uc为负时，原理与此类似，电机反向
如果电流连续，则电机始终处于电动状态 若在t1<t<T期间的某一时刻t2电枢电流衰减到 零，那么在t2<t<T期间，Us和Ea共同作用，使 VT2、VT3导通，电枢电流反向，经VT2、VT3从A 流到B，电机进入反接制动状态 在VT1、VT4再次导通之前，必须关断VT2、 VT3，电枢电流VD1、VD4续流，电机进入再生制 动
第五章 直流电动机调速控制系统
其中，R是电枢回路总电阻，为系统固有参数， Idnom是对应额定负载时的电流， 也是固定的。所以，一般开环系统无法满足一定调速范围和静差率性能指标要求。
如果在负载增加的同时设法增大系统的给定电压 Un，就会使电动机电枢两端的 电压Ud增大，电动机的转速就会升高。若Un增加量大小适度，就可以使因负载增加 而产生的 n被Ud升高而产生的速升所弥补，结果会使转速n接近保持在负载增加前的 值上。 这样，既能使系统有调速能力，又能减少稳态速降，使系统具有满足要求的调 速范围和静差率。 系统组成如图 我们可以在与调速电动机 同轴接一测速发电机TG，这 样就可以将电动机转速 n 的大 小转换成与其成正比的电压信 号Un，把Un与Un相比较后， 去控制晶闸管整流装置以控制 电动机电枢两端的电压Ud就可 以达到控制电动机转速 n 的目 的。
（5-5）
上式表明，同一系统的调速范围、静差率和额定转速降落三者之间有密不可 分的联系。对静差率值要求越小，能得到的调速范围也将越小。
Back
例题
某生产机械由他励直流电动机拖动，采用降压调速，额 定负载下电动机的额定转速为 ，理想空载转 速 。降低电压以后的转速为 ，理想 空载转速 。试求： （1）调速范围D和静差率 ； （2）如果生产工艺要求静差率 20% ，则此时的调速范 围是多少？
5.1.3 直流调速的基础知识
直流电动机 电动机 交流电动机 直流调速系统
交流调速系统
直流电动机优点： 转矩易于控制，具有良好的起制动性能，在相当长的时间内，一直在高性能调速 领域占有绝对的统治地位。此外，直流调速技术方面的理论相对成熟，其研究方法和 许多基本结论很容易在其它调速领域内推广，所以直流调速一直是研究调速技术的主 流。 由于直流拖动控制系统在理论上和实践上都比较成熟，而且从控制角度来看， 它又是交流拖动控制系统的基础。因此，为了保持由浅入深的教学顺序，本章将对 直流调速的基本理论做较详细的介绍。
直流电动机的调速方法
直流电动机的调速方法1.改变牵引电动机端电压U D ：U D=D A U FA D ——主电路每条之路串联的电动机台数；上式说明：改变每条支路电动机台数叫串并联转换。
若两台电动机是串联 A D =2;若两台电动机是并联 A D =1;电动机端电压增加一倍，电动机转速n D 就可以提高一倍。
故提高电动机端电压可以通过主电路中串并联转换，也可以通过调节发电机的端电压U F 进行。
2.电动机的磁场削弱：直流电动机的速率特性DL D D D D C R I U n Φ-= U D ——端电压（V ）；I D ——电枢电流（A ）；R D ——电动机内部电阻；C E ——与电机有关常数；D φ——电动机的励磁磁通（wb ）下图说明磁场削弱原理，串励绕组两端并联一级或数级分路电阻。
a.削弱前 b.削弱后a.磁场削弱进行之前削弱接触器X C 没有闭合，磁场削弱电阻对串励绕阻W 不起作用，即串励绕阻的绕阻电流等于电枢电流 I D =I DL ，这种状态为“满磁场”。
b. 磁场削弱接触器X C 闭合后，磁场削弱电阻对串励绕阻W 起分路作用，所流过绕阻电流若是小于电枢电流，即，I DL ＜I D 这种状态就是磁场削弱。
电动机励磁电流I DL 与电枢电流比值β%表示磁场削弱的深度，β称电动机磁场削弱系数。
β=D DL I I （%）在恒压情况下, 按n D=D e DD D C R I U φ- D φ减小，n D 增加说明由恒电压电源供电的电动机，磁场削弱后电动机的稳定转速要高于磁场削弱前电动机的转速。
但n D 是靠从电源取得更大的功率来保证。
3.变压下的磁场削弱时的速率特性和转矩特性对于串励电动机，在磁场削弱的情况下，励磁电流只是电枢电流的一部分，即I DL = β I D 若电动机的磁通D φ与励磁电流DL I 成正比从n D=De D D D C R I U φ-看出，同一D I 下n D 提高了β1倍。
从D M D I C M D φ=（C M ——电动机有关常数）可以看出转矩M D 减小了β倍。
直流电机的调速方法
第八章直流调速系统8.1 概述调速方法通常有机械的、电气的、液压的、气动的几种，仅就机械与电气调速方法而言，也可采用电气与机械配合的方法化机械变速机构，提高传动效率，操作简单，易于获得无极调速，便于实现远距离控制和自动控制，因此，在生产机械中广泛采由于直流电动机具有极好的运动性能和控制特性，尽管它不如交流电动机那样结构简单、价格便宜、制造方便、维护容易，但是近年来，随着计算机技术、电力电子技术和控制技术的发展，交流调速系统发展很快，在许多场合正逐渐取代直流调速系统。
但是主要形式。
在我国许多工业部门，如轧钢、矿山采掘、海洋钻探、金属加工、纺织、造纸以及高层建筑等需要高性能可控电力拖动调速系统在理论上和实践上都比较成熟，从控制技术的角度来看，它又是交流调速系统的基础。
因此，我们先着重讨论直流调速8.1.1直流电机的调速方法根据第三章直流电机的基本原理，由感应电势、电磁转矩以及机械特性方程式可知，直流电动机的调速方法有三种：（1）调节电枢供电电压U。
改变电枢电压主要是从额定电压往下降低电枢电压，从电动机额定转速向下变速，属恒转矩系统来说，这种方法最好。
变化遇到的时间常数较小，能快速响应，但是需要大容量可调直流电源。
（2）改变电动机主磁通。
改变磁通可以实现无级平滑调速，但只能减弱磁通进行调速（简称弱磁调速），从电机额遇到的时间常数同变化遇到的相比要大得多，响应速度较慢，但所需电源容量小。
（3）改变电枢回路电阻。
在电动机电枢回路外串电阻进行调速的方法，设备简单，操作方便。
但是只能进行有级调速么调速作用；还会在调速电阻上消耗大量电能。
改变电阻调速缺点很多，目前很少采用，仅在有些起重机、卷扬机及电车等调速性能要求不高或低速运转时间不长的传动速配合使用，在额定转速以上作小范围的升速。
因此，自动控制的直流调速系统往往以调压调速为主，必要时把调压调速和弱磁直流电动机电枢绕组中的电流与定子主磁通相互作用，产生电磁力和电磁转矩，电枢因而转动。
他励直流电机的调速
DPL min
显然，这种配合将造成电动机容量的浪费。
19
他励直流电动机的调速
4、恒功率负载配恒转矩调速
1 负载转矩 TL n n n max
nmin TL
电动机容许输出转矩 T C 只有在最低转速时才有：
P PL
T T
T TL
Ia I N
电机得到了充分利用。 在高于最低转速时： 电机未被充分利用。
16
T TL
Ia I N
他励直流电动机的调速
2、恒功率负载配恒功率调速
T PL和 P 均为常数， L 和 T 均与 n 成反比，只 要选择 P 与 PL 相等， 在任何转速下均有：
n
T
TL
P PL
这是一种理想的配合，转速 电机既满足了负载要求， 是从额定转速向上调，所以 又得到了充分利用。 额定转速为系统的最低转速。
9
他励直流电动机的调速
n02
3、减弱磁通调速 n
C
B A TL
n
iaHale Waihona Puke ian2 n01 n1
nN
n0
I a1
I aN
A’
2 1 N
n1
nN
Tem t=0
n t
10
他励直流电动机的调速
优点： 由于在电流较小的励磁回路中进行调节，因而
控制方便，能量损耗小，设备简单，调速平滑性好。 弱磁升速后电枢电流增大，电动机的输入功率增大， 但由于转速升高，输出功率也增大，电动机的效率 基本不变，因此经济性是比较好。
3
他励直流电动机的调速
D与δ%相互制约：
nmax nmax nmax nmax D nmin n0 min n N n N n N (1 ) n N
