电液振动台结构及工作原理
电液振动台的结构及工作原理
目录
目录 (iii)
第一章绪论
1.1振动台的应运和发展 (6)
1.2电液振动台的发展 (8)
1.3本课题的研究方法和内容 (8)
第二章结构及工作原理
2.1液压振动台的结构和主要技术参数 (9)
2.2 电液振动台工作原理 (9)
第一章绪论
1.1振动台的应用和发展
振动台是在各种条件下，环境下测定金属材料、非金属材料、机械零件、工程结构等的机械性能、工艺性能、内部缺陷和校验旋转零件动态不平衡的仪器[1]。
在研究探索新材料、新工艺、新技术和新结构的过程中，振动台是一种不可缺少的重要测试仪器，它广泛应用于机械、冶金、石油、化工、建筑、航空、造船、交通运输等工业部门及各类研究机构，因此在国民经济发展中占有相当重要的地位，它的发展水平在某种程度上反映了一个国家的工业发展水平，因而世界各国都很重视结构试验技术和试验系统的研究开发工作[2]。
从六十年代开始我国为了满足航天领域的需求，各类振动台应运而生。
用于振动试验的振动台系统从其激振方式上可分为三类：机械式振动台、电液式振动台和电动式振动台。
从振动台的激振方向，即工作台面的运动轨迹来分，可分为单向(单自由度)和多向(多自由度)振动台系统[4]。
从振动台的功能来分，可分为单一的正弦振动试验台和可完成正弦、随机、正弦加随机等振动试验和冲击试验的振动台系统。
由于机械式振动台、电液式振动台和电动式振动台工作原理不同，因此他们的性能也大不相同。
表1-1对三种类型振动台的主要性能进行了比较，图1-1对三种类型振动台频率、振幅的常用区域进行了比较。
通过比较，我们可以看出，机械式的振动台由于出力小、结构复杂而且不能结合计算机进行自动编程，一旦制造以后就无法根据具体要求进行更改，因此在实际应用中受到很大的限制，很少使用。
电液式振动台的作用力大，既可以在较低频、较长行程下工作，也可以在较高频、较短行程下工作，而且配合计算机进行控制能任意改变其试验波形而方便的实现自动化控制;在需要很大作用力的时候，由于体积较小、结构紧凑，还可以用几个液压缸并联进行工作，但它的频率范围比电动式振动台略低，波形失真也比电动式振动台略大些。
但电液振动台仍然是今后发展的方向。
表1.1三种类型振动台主要性能的比较[4]
图1-1 三种类型振动频率、振幅常用区域比较
1.2电液振动台的发展方向
二十一世纪的今天随着航天航空技术的飞速发展，对振动试验的要求越来越高。
需要大吨位(1000KN以上)、高工作频串(1000Hz以上)的振动台的上限工作频率能够达到2000Hz[5]。
这样就可以在一个振动台上完成整个频段的振动环境模拟实验，因此一般振动台已经远远不能满足试验的需求，而这个重任就落到了电液高频振动台的身上，如何设计出频率高频宽大精度高的电液振动台已经是一个当务之急，国内外各类研究所对高频电液振动台的研究也取的了很大的成就，然而电液伺服系统的工作频率的高低，主要取决于伺服阀频宽的高低。
因此，如何提高电液伺服阀频宽的研究更是重中之重。
80年代初期随着电液伺服系统在工业中的大量应用，电液专家开始寻找各类先进的电液控制元件和驱动放案，放案之一就是采用步进电机驱动，数字脉冲控制的步进式数字元件[7]。
与模拟量控制的比例阀和伺服阀相比，步进式数字元件具有重复精度高，无滞环、和直接数字控制等优点[8]。
但是这类元件按步进的工作方式工作，存在着响应速度和量化误差之间的矛盾，设计时往往保证前者，所以响应速度没有得到改善，难以在控制系统中得到广泛的应用。
然而本人导师最近几年一直潜心从事电液伺服数字阀的技术研究，从三个方面解决了以上伺服阀的不足，设计出了一中新型的数字阀。
第一方面直接式数字控制元件的设计，关键是要解决导控方面设计采用了阀芯双运动自由度的放案，即2D阀的设计放案。
第二放弃这类阀的步进控制方式，采用一种特殊的步进电机连续跟踪控制的方式，以便解决步进电机控制的响应速度和量化误差之间的矛盾，并对跟踪控制算法和步进电动机各特性进行了研究。
第三解决了阀数字控制器和系统控制器之间通过标准数字接口的数字控制信号的传送和通信[9]。
因此本课题是基于先进数字阀控系统的电液振动台的研究设计，对将来的高频电液伺服振动台研究具有一定的意义。
1.3本课题的研究目的和研究内容
本课题的研究目的是设计并制造一台用于进行金属材料疲劳试验所使用的高频电液伺服振动台，充分利用电液振动台出力大、响应快，频率范围宽的优点。
在该课题中我们建立的实际系统是单自由度垂直往复运动的电液式伺服振动台，相对于大型多自由度电液式振动台而言，虽然它的结构相对简单，但却是大型系统研制的基础，对实际研究有重大的意义。
更重要的是本课题采用了一种新型的控制系统即2D阀控液压系统，他的成功问世，将对以后大型振动台和控制阀的研究奠定良好的基础。
论文可以分成这样几个部分，首先，详细叙述了在实际应用中的该振动台的结构、各部件的设计方法以及工作原理，系统组成等等.然后，着重介绍并分析2D阀的设计的具体思路和方法，建立了准确的数学模型并进行了MATLAB仿真。
最后，对整个振动台系统进行了系统的建模与MATLAB仿真，并在此基础上对系统的动态特性进行了分析。
第二章结构及工作原理
2.1 液压振动台的结构和主要技术参数
本液压振动台用于材料试验系统的激振。
主要包括主动力源、控制动力源、油箱及附件、各类传感装置、2D阀、激振缸、振动台面。
见示意图图2-1
图2-1 电液振动台示意图
主要技术参数如下:
最大激振力：F max=2T=1.96×104N
油源工作压力：P s=21MPa=2.1×107Pa
油源提供的最大流量：Q0=60L/min=1.0×10-3m3/s
最大负载质量：M=200Kg
运动部件自重：m=30 Kg
频率范围：f min=1Hz，f max=100Hz
2.2 电液振动台工作原理
鉴于提高振动台的频率范围和输出推力的重要意义，本文提出了一种电液激振的新方法，其工作原理见图2-2。
该方法采用阀芯双自由度电液控制阀（简称2D阀）控制液压缸[10]。
该阀采用阀芯旋转和轴向双自由度设计而成（简称2D电液控制阀）。
在2D阀中阀芯由伺服电机驱动旋转，使得沿阀芯台肩周向均匀开设的沟槽（相邻沟槽的圆心角为 ）与阀套上的窗口相配合的阀口面积大小成周期性变化，
θ），因而使得进出液压缸的两个容腔的流量大小及方由于相邻台肩上的沟槽相互错位（错位角度为2/
向以相位差为180°发生周期性的变化，驱动液压执行元件油缸（或马达）做周期性的往复运动。
当阀芯在转动过程中位于图2-2a所示的位置时，P口和A口沟通，B口和T口沟通，液压缸左腔进油、右腔
θ角度处于图2-2b所示位置时， P口和B口沟通，B口和回油，油缸活塞向右运动；当阀芯旋转过2/
T口沟通，油缸右腔进油、左腔回油，油缸活塞向左运动。
当阀芯在伺服电机驱动下旋转时，油缸活塞将作周期性的往复运动产生激振。
在2D电液激振阀中，台肩上的沟槽与阀套上窗口构成的面积除因阀芯旋转发生周期性变化外，其变化的幅度通过阀芯的轴向运动从零（阀口完全关闭）到最大实现连续控制。
阀芯的的轴向运动由另一伺服电机通过偏心机构驱动阀芯实现，通过控制该伺服电机转角的大小从而改变阀口面积周期性变化的幅度，进而改变液压缸的振动幅值（输出推力）[11]。
(a)(b)
图2-2D阀控电液激振器原理图
显然，图2-2所示2D电液激振阀控液压执行元件所构成的电液激振器的工作频率与阀芯的转速成正比。
由于阀芯为细长结构，转动惯量很小，又处于液压油的很好润滑状态中，因而很容易提高阀芯的旋转速度获得高的激振频率。
2D电液阀控激振器的工作频率f等于阀芯的旋转转速n与阀芯沟槽每转与阀套窗口之间的沟通次数m的乘积。
因而除通过提高阀芯的转速提高工作工作频率外，还可以通过增加阀芯台肩上的沟槽数及选择阀芯与阀套之间的配合关系来提高阀芯沟槽与阀套窗口每转沟通次数。
阀芯每转沟通次数m除与阀芯沟槽数Z有关，还与阀芯沟槽与阀套窗口的配合关系有关。
如果阀芯沟槽数与阀套窗口数相等，则这种配合形式称为全开口型，如图2-3a所示。
全开口型2D阀阀芯每转的通断次数即为阀芯沟槽数Z （阀套窗口数）。
如果阀芯沟槽数与阀套窗口数不相等，则这种配合形式称为部分开口型，如图2-3b 所示。
部分开口型2D阀阀芯每转的通断次数等于阀芯沟槽数Z与“拍数”的乘积，“拍数”等于阀芯沟槽数与阀芯沟槽数和阀套窗口数差之比（阀芯沟槽数和阀套窗口数必须选择合适的值，从而保证拍数为整数）。
图2-3b阀芯沟槽为8，阀套窗口数为10，阀芯每转沟通32次。
通过以上简要分析可以看出采用2D阀构成的电液激振器易于实现高频激振。
(a)全开口型 (b)部分开口型
图2-3 阀芯和阀套配合图。
振动台的原理
振动台的原理
振动台是一种可控制振动频率和振动幅度的实验设备。
它可以通过不同的振动参数模拟不同的振动环境，以便测试和研究物体在振动条件下的性能和行为。
振动台的工作原理是利用电机、减速器和偏心轮等部件产生机械振动，将振动通过振动台传递到被试物体上，从而实现对被试物体的振动测试和研究。
具体来说，振动台的核心部件是电机和偏心轮。
电机通过传动系统驱动偏心轮旋转，偏心轮的旋转会产生偏心力，使振动台上的被试物体产生振动。
振动台的振动频率和振幅可以通过调节电机的转速和偏心轮的偏心距离来控制。
振动台的应用范围非常广泛。
在工程领域，振动台可以用于测试和研究建筑结构、桥梁、飞机、汽车等物体在振动环境下的疲劳性能和安全性能。
在科研领域，振动台可以用于研究材料的振动特性、动态响应和耐久性等方面。
除此之外，振动台还可以用于模拟地震、风、水流等自然环境的振动，以便测试和研究建筑、桥梁、船舶等物体的抗震、抗风、抗流等性能。
此外，振动台还可以用于模拟人体运动和行走的振动，从而测试和研究人体运动和行走的生理和力学特性。
振动台是一种非常重要的实验设备，它可以模拟各种振动环境，从而测试和研究物体在振动条件下的性能和行为。
它在工程、科研、医疗等领域都有广泛的应用。
振动台的工作原理
振动台的工作原理振动台是一种用于模拟地震作用的设备，其工作原理主要基于振动信号的生成和传递。
振动台通常由几个主要部分组成，包括震源、负载台和控制系统。
1.震源：震源是振动台中负责产生振动信号的部分，通常由电机或液压装置组成。
电机类型的震源使用电动机驱动负载台在水平和垂直方向进行运动，而液压装置则通过液压油做为介质传递压力，使负载台振动。
2.负载台：负载台是振动台上放置试验样品的部分，也是受到振动信号作用的主要部分。
负载台通常是一个平台，上面可以放置试验物体，并通过震源产生的振动信号对其施加不同的力和位移。
负载台通常具有多种控制模式，可以通过调整振动频率、振幅和周期对试验物体进行各种不同的振动模拟。
3.控制系统：控制系统是振动台的核心部分，负责调节和控制振动信号的产生和传递。
控制系统通常由电子控制器、传感器和反馈系统组成。
传感器用于检测振动信号的各种参数，如振动频率、振幅和加速度等，并将这些参数通过反馈系统反馈给电子控制器。
电子控制器根据反馈信号调整震源的运动，使振动信号满足预定的振动模式和工作要求。
1.设置试验参数：在进行实际试验之前，需要根据试验的要求和目标设定振动台的参数，包括振动频率、振幅和周期等。
2.信号生成：根据设定的参数，电子控制器会产生相应的电信号，通过震源传递给负载台。
对于电机震源，电子控制器会将电信号转化为电机驱动力，使负载台产生相应的振动；对于液压装置，电子控制器会控制液压系统的工作，使液压油在负载台和地面之间产生压力差，并通过这种压力差驱动负载台产生振动。
3.振动传递：负载台产生的振动信号会通过试验物体上的接触面和结构传递到试验物体内部。
试验物体会根据其本身的特性进行响应，并受到振动信号的作用。
4.实验结果分析：在试验过程中，传感器会不断检测试验物体上的振动信号，并将其反馈给电子控制器。
电子控制器可以实时监测和分析试验结果，以便对试验参数进行调整，以符合试验的要求。
振动台广泛应用于地震工程、建筑结构试验、地质勘探、机械振动等领域。
振动台工作原理
振动台工作原理振动台是一种用于模拟地震、风、水流等自然环境的设备，其工作原理主要是通过电机、减速器、偏心轮等部件将电能转化为机械能，使振动台产生振动。
振动台的主要组成部分包括振动台本体、控制系统、传感器等。
振动台本体是振动台的核心部分，其结构一般由台面、支撑结构、振动系统等组成。
台面是振动台上放置试验样品的平面，支撑结构是将台面与振动系统连接的部分，振动系统则是振动台产生振动的关键部分。
振动系统一般由电机、减速器、偏心轮、轴承等部件组成，电机通过减速器驱动偏心轮旋转，偏心轮的旋转产生离心力，使台面上的试验样品产生振动。
控制系统是振动台的重要组成部分，其主要功能是控制振动台的振动频率、振幅、时间等参数。
控制系统一般由控制器、电源、传感器等部件组成。
控制器是振动台的核心部分，其通过对电机的控制实现振动台的振动，电源则为振动台提供电能，传感器则用于检测振动台的振动参数，如振动频率、振幅等。
传感器是振动台的重要组成部分，其主要功能是检测振动台的振动参数，如振动频率、振幅等。
传感器一般由加速度计、位移传感器、应变计等部件组成。
加速度计用于检测振动台的加速度，位移传感器用于检测振动台的位移，应变计用于检测振动台的应变。
振动台的工作原理可以简单概括为：电机通过减速器驱动偏心轮旋转，偏心轮的旋转产生离心力，使台面上的试验样品产生振动。
控制系统通过对电机的控制实现振动台的振动，传感器用于检测振动台的振动参数，如振动频率、振幅等。
总之，振动台是一种重要的模拟自然环境的设备，其工作原理主要是通过电机、减速器、偏心轮等部件将电能转化为机械能，使振动台产生振动。
振动台的主要组成部分包括振动台本体、控制系统、传感器等。
振动台的工作原理简单明了，但其在模拟自然环境方面的作用却是不可替代的。
振动台工作原理
振动台工作原理引言振动台是一种常见的实验室设备，可用于模拟地震、振动等自然环境。
它被广泛应用于地震工程、建筑结构和材料的振动测试等领域。
本文将介绍振动台的工作原理，包括其基本构造和实现振动的原理。
一、振动台的基本构造振动台通常由振动装置、控制系统和测试平台组成。
1.振动装置振动装置是振动台的核心部分，它通过产生振动力将振动传递给测试平台。
常见的振动装置有电机、液压缸和气动装置等。
其中，电机是最常用的振动装置，其通过转动偏心轴产生离心力，使振动台发生振动。
2.控制系统控制系统用于控制振动台的振动频率、振动幅度和振动方向等参数。
通常使用控制器对振动台进行控制，根据实验需求设定相应的参数。
控制系统还可以监测振动台的工作状态，并在异常情况下进行故障诊断和保护。
3.测试平台测试平台用于固定和支撑被测试的物体或结构。
它通常由金属构架和吸振装置组成，能够减少外界干扰对实验结果的影响。
测试平台设计合理与否直接影响到振动台的实验效果。
二、振动台的振动原理振动台工作的基本原理是利用振动装置产生的振动力将其传递给测试平台，使被测物体或结构发生振动。
其振动原理可以从两个方面进行解释：力学原理和控制原理。
1.力学原理振动台的振动是由振动装置产生的离心力引起的。
当振动装置旋转时，偏心轴产生离心力，将力传递给测试平台。
由于测试平台固定了被测物体或结构，离心力将其从静止状态转变为振动状态。
振动台的振动频率和振动幅度可通过调整振动装置的转速和偏心量进行控制。
2.控制原理振动台的控制系统起到关键作用，能够实现对振动频率、振动幅度和振动方向的精确控制。
通常采用闭环控制，通过传感器实时监测振动台的振动状态，将反馈信号传递给控制器进行处理。
控制器根据设定值和反馈信号之间的差异调整振动装置的工作状态，使振动台达到预期的振动效果。
三、振动台的应用振动台作为一种重要的实验设备，被广泛应用于地震工程、建筑结构和材料的振动测试等领域。
1.地震工程地震是造成建筑结构倒塌和破坏的主要原因之一。

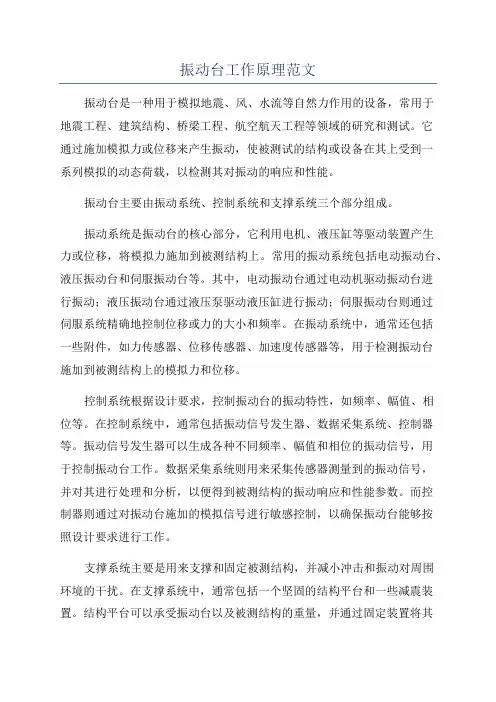

振动台工作原理范文
振动台工作原理范文振动台是一种用于模拟地震、风、水流等自然力作用的设备，常用于地震工程、建筑结构、桥梁工程、航空航天工程等领域的研究和测试。
它通过施加模拟力或位移来产生振动，使被测试的结构或设备在其上受到一系列模拟的动态荷载，以检测其对振动的响应和性能。
振动台主要由振动系统、控制系统和支撑系统三个部分组成。
振动系统是振动台的核心部分，它利用电机、液压缸等驱动装置产生力或位移，将模拟力施加到被测结构上。
常用的振动系统包括电动振动台、液压振动台和伺服振动台等。
其中，电动振动台通过电动机驱动振动台进行振动；液压振动台通过液压泵驱动液压缸进行振动；伺服振动台则通过伺服系统精确地控制位移或力的大小和频率。
在振动系统中，通常还包括一些附件，如力传感器、位移传感器、加速度传感器等，用于检测振动台施加到被测结构上的模拟力和位移。
控制系统根据设计要求，控制振动台的振动特性，如频率、幅值、相位等。
在控制系统中，通常包括振动信号发生器、数据采集系统、控制器等。
振动信号发生器可以生成各种不同频率、幅值和相位的振动信号，用于控制振动台工作。
数据采集系统则用来采集传感器测量到的振动信号，并对其进行处理和分析，以便得到被测结构的振动响应和性能参数。
而控制器则通过对振动台施加的模拟信号进行敏感控制，以确保振动台能够按照设计要求进行工作。
支撑系统主要是用来支撑和固定被测结构，并减小冲击和振动对周围环境的干扰。
在支撑系统中，通常包括一个坚固的结构平台和一些减震装置。
结构平台可以承受振动台以及被测结构的重量，并通过固定装置将其牢固地固定在振动台上。
减震装置可以通过吸收和分散振动能量，减小振动台对周围环境的影响。
振动台的工作原理可以用以下几个步骤来描述：1.设计模拟参数：根据需要模拟的工况，如地震、风、水流力等，确定模拟的参数，如频率、幅值、相位等。
2.设置控制系统：根据设计模拟参数，通过控制系统设置振动特性，如输入相应的频率、幅值和相位等。
电动振动台工作原理
电动振动台是一种利用电磁感应原理来产生振动的设备，它的工作原理类似于扬声器。
以下是电动振动台的基本工作原理：
1. 电磁感应：当电流通过一个线圈时，该线圈会在磁场中产生力。
如果线圈中的电流是交变的，线圈会在磁场中来回振动。
2. 动圈和磁路：电动振动台中的关键部件是动圈，它是一个可以在磁场中振动的线圈。
动圈被置于一个磁路系统中，这个磁路系统由永磁体或电磁铁构成，能够产生稳定的磁场。
3. 信号输入：当振动台的动圈通过电流以交变信号产生激振力时，动圈就会在磁路中产生振动运动。
这种振动可以模拟各种振动模式，如正弦波振动、随机振动等。
4. 控制系统：为了精确控制振动台的运动，通常会配备有功率放大器和振动控制仪。
这些设备可以调整振动的频率、幅度和波形，以满足不同的测试要求。
5. 应用：电动振动台广泛应用于各种振动测试中，如材料的疲劳测试、产品的耐震性能测试等。
它可以通过模拟实际环境中的振动来测试产品在寿命周期中是否能承受运输或使用过程中的振动影响。
6. 安全措施：由于振动台在工作时会产生较大的振动和噪声，因此需要采取相应的安全措施，如使用耳塞、手套等个人防护装备，以及确保设备正确接地以防止电气危险。
电动振动台的设计和制造需要考虑到振动频率、振幅、负载能力、稳定性等多个因素，以确保测试结果的准确性和重复性。
电液振动台结构及工作原理
电液振动台结构及工作原理
底座是振动台的支撑结构，通常采用钢板焊接而成，用于支撑和固定
整个设备。
工作台是固定在底座上的平台，用于放置被振动的物体。
液压
缸则是通过液压系统产生振动的动力装置，其数量根据振动需求决定，常
用为4个或8个。
缓冲装置用于减小振动冲击对设备和物体的影响，常见
的缓冲装置有液压缓冲和弹性缓冲。
固定装置则用于固定被振动的物体，
以防止其在振动过程中发生滑动或脱离工作台。
1.液压系统供油：电液振动台通过使用液压泵将液压油送入液压缸中。
2.阀门控制：通过开启或关闭相应的阀门，控制液压油的流入和流出，实现振动的方向和大小的调节。
3.液压缸运动：液压油进入液压缸后，根据阀门的控制动作，推动液
压缸的活塞进行前后运动，从而带动工作台和被振动物体的振动。
4.缓冲装置：液压振动台在振动过程中会产生冲击力，为了减小冲击
对设备和物体的影响，需要使用缓冲装置进行缓冲。
电液振动台的控制系统是整个设备的核心部分，它通过控制液压系统
的动作和参数来实现振动的调节。
可以根据需要选择不同的振动模式，比
如正弦振动、随机振动、冲击振动等。
控制系统通常由控制器和监测装置
组成，控制器负责控制振动的频率、幅值和相位等，而监测装置用于监测
振动的实时状态和参数。
总之，电液振动台是一种利用液压系统来实现振动的设备，它通过控
制液压系统的动作和参数，实现对振动的调节和控制。
它具有振动频率范
围广、振动幅值大、振动精度高等优点，被广泛应用于工程试验、地震模拟、产品测试等领域。
电动振动台原理
电动振动台原理电动振动台是一种用于模拟振动环境的设备，广泛应用于各个领域的试验和研究中。
本文将介绍电动振动台的原理以及其工作过程。
一、电动振动台的原理电动振动台原理基于震动力学和电机原理，其核心部件是电动机和振动器，通过外来电源驱动电机转动，进而实现振动台的震动功能。
1. 振动台结构电动振动台一般由台面、底座、安装支架、电动机和振动器等组成。
台面用于固定和装载试验样品，底座提供稳定的支撑，并起到吸收振动能量的作用。
安装支架用于支撑和固定电动机和振动器，以保证其安全可靠。
电动机和振动器则是驱动振动台进行振动的关键部件。
2. 电动机原理电动振动台一般采用交流电动机作为驱动源。
电动机通过变频器或者电压调节器将三相交流电源转换成恒定频率、可调电压的交流电源，并通过电动机的转子与固定部分之间的相互作用产生力矩，驱动振动台进行振动。
3. 振动器原理振动器是电动振动台中的关键部件，用于将电动机输出的转轴旋转运动转换成线性振动。
常见的振动器有离心式振动器、偏心式振动器和复摆式振动器等。
振动器的选择主要根据不同的应用场景和振动需求来确定。
二、电动振动台的工作过程电动振动台的工作过程可以简单概括为输入能量、转换能量和输出能量。
1. 输入能量电动振动台通过外部电源输入电能，经由变频器或者电压调节器将电能转换成适合驱动电机的电源。
这一步骤是振动台正常工作的基础。
2. 转换能量电动机接收输入的电源，将电能转换成机械能。
当电机启动后，驱动振动器旋转或线性运动，将电能转换成振动能量。
振动器的类型和结构将直接影响振动台的振动形式和频率。
3. 输出能量输出能量是指振动台通过振动器将机械能输出到试验样品上。
当振动台运行时，试验样品会受到来自振动台的振动力，从而模拟特定的振动环境。
振动力的大小和频率取决于电动振动台的设计参数和工作状态。
三、电动振动台的应用领域电动振动台具有较宽的应用领域，包括机械工程、航空航天、电子产品、汽车工业、建筑结构等。
电动振动台结构示意图
电动振动台结构示意图
产品名称：电动振动台
厂家：东莞环仪仪器科技有限公司
用途：电动振动试验机系统的工作原理类似于扬声器。
即通电导体在磁场中受到电磁力的作用而运动。
当振动台磁路中的动圈通过交变电流信号时产生激振力磁路中即产生振动运动。
电动振动台- 计算方法
试验所需激振力的计算
振动试验所需的激振力可按总的加载质量和最大试验加速度进行计算：
1、振动试验有四个基本单位
推力F［N］、加速度A［m/s2］、速度V［m/s］、和位移D［mmop］。
当总质量为m（单位:kg），试验加速度a（单位：m/s2）。
正弦振动时所需振动试验系统的激振力为：
F 推力[N]
F=ma M质量[kg]
A 加速度[m/s2]
2、运动部件质量
若垂直扩展台面或水平滑台面（含连接头）质量：m1
动圆质量：m2
气候试验箱连接轴质量：m3
夹具质量：m4
试件质量：m5
试验加速度为：a
则振动试验所需要的激振力可根据F=ma式计算如下：
F=（m1+m2+m3+m4+m5）a
3、位移、速度和加速度之间的关系
在正弦振动的情况下，频率（Hz）、位移d（mmo-p单振幅）、速度V（m/s）和加速度a 之间的关系如下。
振动台的原理
振动台的原理引言振动台是一种用于模拟地震或其他振动载荷的装置。
它被广泛应用于地震工程、建筑结构设计和地震灾害研究领域。
本文将探讨振动台的原理。
振动台的定义和作用振动台是一种能够产生各种振动波形的设备，常用于振动实验室或地震模拟实验。
它可以模拟地震、洪水、风等各种自然灾害的振动或冲击载荷，对结构和设备的抵抗能力进行测试和评估。
振动台的组成振动台由以下主要组成部分构成： 1. 振动台结构：通常由强度高、刚度大的材料制成，如钢板或钢筋混凝土。
其目的是承受振动载荷，并将其传递给试验样品。
2. 动力源：用于产生振动载荷的动力源，通常是电动机或液压系统。
电动机通过激振器、偏心块或离心力实现振动，液压系统则通过压力油进行控制。
3. 控制系统：用于控制振动台的振动频率、振动幅度和振动方向等参数。
控制系统通常由计算机和相应的软件组成，可以精确控制振动台的输出。
4. 传感器和数据采集系统：用于测量振动台和试验样品的振动响应，并将数据传输到计算机进行分析和记录。
振动台的工作原理振动台的工作原理可以简要概括为以下几个步骤： 1. 设置振动参数：通过控制系统设置振动频率、振动幅度和振动方向等参数。
2. 启动动力源：启动电动机或液压系统，提供动力源。
3. 传递振动载荷：动力源产生的振动通过振动台结构传递给试验样品。
试验样品受到振动载荷后，产生相应的振动响应。
4. 测量振动响应：传感器和数据采集系统实时测量试验样品的振动响应，并将数据传输到计算机进行记录和分析。
振动台的应用领域振动台在以下领域得到广泛应用： 1. 地震工程：用于模拟地震情况下建筑结构的动态响应，评估结构的抗震性能和安全性。
2. 建筑结构设计：通过振动台实验，验证新型建筑结构的设计方案，确定其受力性能和振动响应。
3. 振动测试：用于测试各种结构和设备的振动响应特性，如航天器、高铁车辆、电子设备等。
4. 地震灾害研究：通过模拟地震波形，研究地震对结构和土壤的影响，为地震灾害预防和防护提供科学依据。
