中国古建筑常识图样解析
中国古建筑简略图解
我国古建筑常由屋顶、基座及墙体组合， 创造优美的造型，尤以屋顶造型为最。通过举 折，屋顶哥哥
檩和梁在高度上具有不同变化， 从而使屋顶坡面上形成上陡下缓的曲面， 保护 屋身免受雨水浸泡。 并在
屋檐转角处起翘和出翘， 既减轻屋顶重量，又是建筑轻巧活泼。常 用的屋顶主要有庑殿、歇山、悬山、硬
山、攒尖、卷棚等形式。此外还有盝顶、平顶和单坡 顶等。
1
、庑殿顶：屋面四坡五脊，前后屋面相交形成一条正脊，两侧屋面与前后屋面相交形 成四条斜脊，俗
称五脊顶。庑殿顶又有单檐和重檐之分，官式建筑中重檐庑殿顶规格最高。
2
、歇山顶：从外部形式看，是悬山顶和庑殿顶的结合，形成两坡和四面坡屋顶的混合 形式，有一条正
脊、四条垂脊、四条斜脊，俗称九脊顶。歇山顶也有重檐与重檐之分。官式 建筑中，重要大殿多采用重檐歇
山顶。
3
、悬山顶：屋面仅有前后两坡，一条正脊，四条垂脊，正脊两端伸出山墙。
4
、硬山顶： 屋面以横向正脊为界分前后两坡， 左右两面山墙与屋面平齐，或高出屋面。
5
、攒山顶：屋面在顶部交汇于一点，形成锥形，多在尖端置宝顶装饰。有单檐与重檐 之分。
6
、卷棚顶：整体外貌与硬山、悬山一样，唯一的区别是没有明显的正脊，屋顶前坡于 悬山一样， 唯
一的区别是没有明显的正脊， 屋面前坡于脊部呈弧形滚向后坡， 两坡相交处呈 弧形曲面。
中国古建筑屋顶可分为以下几种形式：硬山、悬山、攒尖、歇山、庑殿等五种，根据建筑等 级要求分别选
用； 每种屋顶又有单檐与重檐、 起脊与卷棚的区别； 个别建筑也有采用叠顶、 盔顶、十字脊歇山顶及拱
顶的；南方民居的硬山屋顶多采用高于屋面的封火山墙。
其中庑殿顶、歇山顶、攒尖顶又分为单檐（一个屋檐）和重檐（两个或两个以上屋檐） 两种，歇山
顶、悬山顶、硬山顶可衍生出卷棚顶。
古建筑屋顶除功能性外， 还是等级的象征。 其等级大小依次为： 重檐庑殿顶＞重檐歇山 顶＞重檐攒
尖顶＞单檐庑殿顶＞单檐歇山顶＞单檐攒尖顶＞悬山顶＞硬山顶＞盝顶。此外， 除上述几种屋顶外，还有扇
面顶、万字顶、盔顶、勾连搭顶、十字顶、穹窿顶、圆劵顶、平 顶、单坡顶、灰背顶等特殊的形式。
庑殿顶，又称四阿顶，有五脊四坡，又叫五脊顶，前后两坡相交处为正脊，左右两坡有 四条垂脊。 重
檐庑殿顶庄重雄伟，是古建筑屋顶的最高等级， 多用于皇宫或寺观的主殿，如 故宫太和殿、 泰安岱庙天贶
殿、 曲阜孔庙大成殿等。 单檐庑殿顶多用于礼仪盛典及宗教建筑 的偏殿或门堂等处， 以示庄严肃穆， 如
北京天坛中的祈年门、 皇乾殿及斋宫、华严寺大熊宝 殿等。
歇山顶，又称九脊顶，有一条正脊、四条垂脊、四条戗脊。前后两坡为正坡，左右两坡 为半坡， 半坡
以上的三角形区域为山花。 重檐歇山顶等级仅次于重檐庑殿顶， 多用于规格很 高的殿堂中，如故宫的保和
殿、太和门、天安门、钟楼、鼓楼等。一般的歇山顶应用非常广 泛，但凡宫中其他诸建筑，以及祠庙坛社、
寺观衙署等官家、公众殿堂等都袭用歇山屋顶。
悬山顶，又称挑山顶，有五脊二坡。屋顶伸出山墙之外，并由下面伸出的桁（檁）承托。因 其桁（檁）挑出
山墙之外， “挑山”之名由此而来。悬山顶四面出檐，也是两面坡屋顶的早 期做法，但在中国重要的古建
筑中不被应用。
硬山顶，有五脊二坡，屋顶与山墙齐平。硬山顶出现较晚，在宋《营造法式》中并未有 记载， 只在明
清以后出现在我国南北方住宅建筑中。因其等级低， 只能使用青板瓦，不能使 用筒瓦、琉璃瓦，在皇家建
筑及大型寺庙建筑中， 没有硬山顶的存在， 多用于附属建筑及民 间建筑。
攒尖顶，无正脊，只有垂脊，只应用于面积不大的楼、阁、楼、塔等，平面多为正多边 形及圆形，顶
部有宝顶。根据脊数多少，分三角攒尖顶、四角攒尖顶、六角攒尖顶、八角攒 尖顶⋯⋯此外， 还有圆角攒尖
顶，也就是无垂脊。 攒尖顶多作为景点或景观建筑， 如颐和园 的郭如亭、 丽江黑龙潭公园等。 在殿堂等
较重要的建筑或等级较高的建筑中， 极少使用攒尖 顶，而故宫的中和殿、交泰殿和天坛内的祈年殿等却使
用的是攒尖顶。 攒尖顶有单檐、 重檐 之分。
盝顶是，一种较特别的屋顶，屋顶上部为平顶，下部为四面坡或多面坡，垂脊上端为横
坡，横脊数目与坡数相同， 横脊首尾相连， 又称圈脊。 盝顶在古代大型宫殿建筑中极为少见。
卷棚顶，又称元宝脊，屋面双坡相交处无明显正脊，而是做成弧形曲面。多用于园林建 筑中，如颐和
园中的谐趣园，屋顶的形式全部为卷棚顶。在宫殿建筑中，太监、佣人等居住 的边房，多为此顶。
扇面顶，顾名思义， 就是扇面形状的屋顶形式，其最大特点就是前后檐线呈弧形， 弧线
一般是前短后长，即建筑的后檐大于前檐。扇面顶的两端可以做成歇山、悬山、卷棚形式。
一般用于形体较小的建筑中，会让建筑看起来更为小巧可爱。
万字顶，“万”即为“卍”，代表万事如意、万寿如疆。因其吉祥意义，常被应用于建 筑平面或屋
顶。
盔顶，顾名思义， 就是屋顶像头盔一样屋顶形式。 盔顶的顶和脊的上面大部分为凸出的
弧形， 下面一小部分反向的往外翘起，就像是头盔的下沿。顶部中心有一个宝顶。 岳阳楼使
用的就是盔顶。
勾连搭顶， 两个或两个以上屋顶相连成为一个屋顶， 每个屋顶之间是连在一起的。 这样
的屋顶形式，可以在建筑下部形象不变的情况下，使上部屋顶更富有变化，更为生动多姿。
另外，也在不提高屋面整体高度的情况下，扩大室内空间。
穹窿顶，又称圆顶， 一般从外观来看屋顶为球形或多边形。 如伊斯兰教清真寺中的天房。 室内顶部
呈半圆形，就可以叫做“穹窿顶”。此外，蒙古族的蒙古包等圆顶的民居，也可以 归为穹窿顶建筑一类。
圆劵顶，又称“拱顶”是一种用砖或土坯砌筑的半圆形的拱顶房屋，或是两间，或是三
间，或是数间相连，在我国山西一带出现。外形圆润优美而又给人完整与统一之感。
平顶建筑的顶部是平的。 这种“平” 包括顶部中间略有突出， 或是屋顶拥有较小坡度的 一面坡，这
是与单坡顶最大的区别（单坡顶屋顶坡度较大）。多出现于我国的西北、西南和 华北等地区。
单坡顶， 就是只有一面坡的屋顶。 单片屋顶一般都用在不太重要的建筑或是附属性的建 筑上。多出
现在陕西等地的农村，是现今较富有特色的一种民居形式。
灰背顶， 屋顶表面不用瓦覆盖， 仅凭灰背密实的面层防雨防漏。 大多用于平顶或囤顶建 筑，但也可
以用在起脊建筑上。不过，在起脊建筑上使用灰顶，大多只是局部使用。灰背顶 属于一种民间建筑形式。
中国古建筑屋顶千变万化，瑰丽多姿，不同的屋顶相互组合、 穿插，又会形成不同的屋 顶形式。
京故宫的角楼。
两个歇山顶呈十字相交而成。 目前留存的比较有代表性的十字脊建筑是北
卷棚悬山顶，卷棚式屋顶可处理成硬山、悬山、歇山等形式，从而产生出卷棚硬山式、 卷棚悬山式、
卷棚歇山式等多种新的屋顶形式。
棋盘心屋顶 , 是将屋面的中间部分做成灰背或石板瓦形式，这一部分所占屋面面积相对 比铺瓦面积
大， 并且位置略为偏下。 因为这样的屋面整个看起来就像是一个个的棋盘， 所以 得名“棋盘心”。
勾连搭灰背顶 , 勾连搭顶中使用灰背，大多是局部形式，并且大多是用在两个相互搭连
的屋顶间的部分，也就是天沟处。当然也有同时在外侧两屋面上做棋盘心的形状。
盝顶灰背顶 , 在中心平顶部分使用灰背做法，与四面铺瓦的屋面形成一种对比，让建筑 的形
式更富有变化，更有趣味。
∙,∙⅛k
*
鸱（ chi） 吻
中国古建筑-斗拱ppt课件
翼角
山西五台山佛光寺东大殿
23
下图为 山西平顺 天台庵正殿
上图为 山西芮城 广仁王庙正殿
24
上图为 日本奈良 唐招提寺金堂
下图为 江苏扬州 大明寺鉴真纪念堂
25
天津蓟县独乐寺观音阁
26
斗拱
斗拱
天津蓟县独乐寺观音阁
27
河北正定隆兴寺摩尼殿
28
斗拱（左） 翼角（右） 河北正定隆兴寺摩尼殿
29
方形木块叫斗
斗 ＋ 拱 ＝ 斗拱
8
斗拱的组合 一点也不复杂
斗上置拱， 拱上置斗， 斗上又置拱…… 重复交叠， 千篇一律， 却千变万化。
简单的斗拱 一旦开始结合
可以这样复杂
9
什么是斗拱的“跳”？
斗拱中拱或昂每挑出 一层为一跳。
斗拱跳数越多，说 明等级越高。
右图中 跳数：一跳
10
上图中 外跳：二跳 里跳：二跳
55
斗拱 山西大同善化寺三圣殿
56
斗拱 山西芮城永乐宫三清殿
57
北京昌平昭陵
58
斗拱 北京先农坛
斗拱
59
河南嵩山少林寺
60
河南嵩山少林寺
61
斗拱
斗拱
河南嵩山少林寺
62
你的家乡或居住地有何古代 建筑，它的特点是什么?
63
64
48Байду номын сангаас
明、清建筑 斗拱变小，只有柱高几分之 一；数量多，柱间多达４—８朵。 屋顶出檐较短，大约一米。 色彩繁复华丽，风格富丽堂 皇。
49
猜一猜：
１下列建筑有可能 建于哪些朝代？ ２为什么？
50
51
复制佛光寺东大殿模型 52
中国古建筑 斗拱详解PPT104页
15、机会是不守纪律的。——雨果
谢谢！
中国古建筑 斗拱详解
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起பைடு நூலகம் 读书。 ——周 恩来
中国古建筑屋顶结构ppt课件
古建筑之墙与柱
墙与柱 构成房屋建筑立面的 组成部分，房屋建筑一般三 面围墙，正面为木质楹柱与 门窗，左右墙面称为山墙。 四根木头圆柱围成的空间称 为“间”。建筑的迎面间数 称为“开间”，或称“面 阔”。建筑的纵深间数称 “进深”。中国古代以奇数 为吉祥数字，所以平面组合 中绝大多数的开间为单数， 每两根立柱之间为一间；而 且开间越多，等级越高。北 京故宫太和殿、北京太庙大 殿迎面为十二根立柱，开间 为十一间，曲阜孔庙大成殿， 迎面为十根石质龙柱，为九 开间。
上图为前面为卷棚式硬山
古建筑之卷棚顶
左图为卷棚式歇山
左图为悬山式卷棚顶
古建筑之十字歇山式屋顶
左图为歇山 式的变种— —十字歇山 式（临汾东 岳庙元代戏
台）
古建筑之三川脊式屋顶
硬山式变种——三川 脊式硬山 正脊中间高起来，并 在高起来的两侧增加 垂脊
左图为三川脊式 歇山 .
古建筑之结构框架
中国古代建筑的承重部分为框架结 构，主要包括梁、柱、檩、椽、枋 等。关于中国古代建筑各承重部分 的名称，有不同的说法。一般来说， 如果以横向的屋脊作为x轴，以房 屋进深方向为y轴，以垂直的立柱 方向为z轴的话，z轴方向的圆木为 柱；y轴方向的圆木或方木为梁， 梁由下至上层层重叠，逐渐缩短， 最下方的长梁落在柱头上或通过斗 拱落在柱头上，上下的每层梁之间 由短柱支撑形成梁架；x轴方向的 圆木为檩，最上方为脊檩；沿屋顶 向下，在相邻两个梁架之间的每根 梁端架檩；在檩架形成的斜面上， 在檩上排列椽，形成屋顶的两个坡 面的骨架。在骨架上加置望板，覆 以瓦，就形成了屋顶。
（梁，台湾称为通梁，图中大通、二通即 为大梁、二梁。
束仔，位于两组斗拱之间的弯月形实心木 构件，也称月梁）
古建筑之结构框架
中国传统古建筑博大精深.

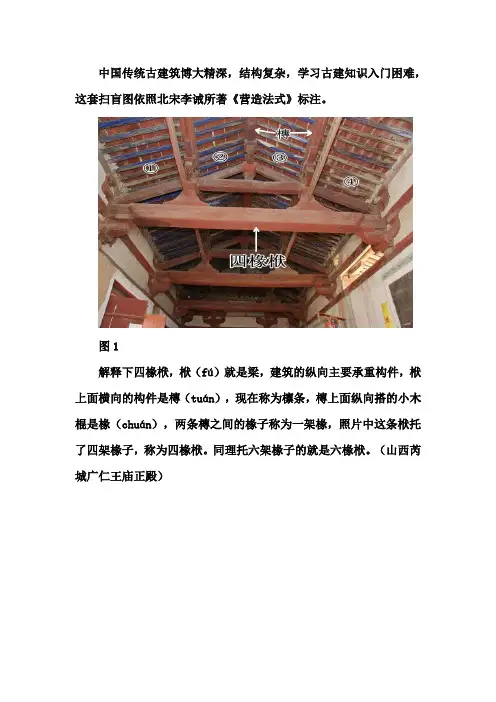

中国传统古建筑博大精深，结构复杂，学习古建知识入门困难，这套扫盲图依照北宋李诫所著《营造法式》标注。
图1解释下四椽栿，栿就是梁，建筑的纵向主要承重构件，栿上面横向的构件是槫，现在称为檩条，槫上面纵向搭的小木棍是椽，两条槫之间的椽子称为一架椽，照片中这条栿托了四架椽子，称为四椽栿。
同理托六架椽子的就是六椽栿。
（山西芮城广仁王庙正殿）图2还是刚才那梁架，把主要构件的名称都标了出来，大家可以按图索骥。
各代在构件的样式和使用上会有区别，这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。
（山西芮城广仁王庙正殿）图3脊槫：屋架最高处的槫，位于正脊下叉手：脊槫两侧，平梁之上的斜撑平梁：又称平栿，梁架结构里最上层的梁，长两椽，其上蜀柱、叉手承托脊槫（山西芮城广仁王庙正殿）图4这是一张六椽栿的结构图，六椽栿即托六架椽的梁。
六椽栿以上用平梁和劄牵错落搭配，托举出房子的山间尖，早期木结构中用六椽檐栿通搭的实例很少，这个梁架结构来自山西平顺淳化寺正殿劄牵：长一椽的梁图5古建筑的梁架结构有多种组合，这也是一座六椽檐栿通搭的建筑，结构与上图有很大不同，六椽栿上用四椽栿，四椽栿上用平梁（两椽），逐层递减，形成中国式房屋的山尖（山西泽州西四义普觉寺）图6阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端也有一道这样的联系构件，称为“地栿”。
普拍方安装于柱头阑额之上，压于栌枓之下。
普拍方与阑额的断面呈“T”字形。
早期建筑一般不用普拍方，现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方，宋以后开始应用广泛。
（山西沁县大云院正殿）图7铺作是由斗拱组成的构造单元，分为三种，立于柱头的称柱头铺作；立于两柱之间阑额或普拍方上的是补间铺作，立于转角处角柱上的叫转角铺作。
附图是座歇山顶建筑，前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。
如果是悬山顶，则没有转角铺作。
古建基础知识【古建专家精心整理】(五)
• （3）、脊檩（桁）：位于屋脊纵轴线上的檩条称 作脊檩。（图2-4-30）
• （4）、轩檩（桁）：是指轩梁上，置于月梁（或 荷包梁）两端的檩条，主要用来承托船篷弯椽 （P12 8-38~8-45、P14 8-49~8-51 图2-4-22）
• （7）、封檐板：封檐板是将飞椽连接固定，并使 飞椽檐口整齐的条形木板。弯封檐板是指翘飞椽 弯起上翘部位的封檐板。（图2-4-43）
图2-4-43 封檐板
• （8）、眠沿勒板（眠檐板、勒望）：是指望砖屋 面檐口上钉在椽头上用来阻止望砖滑动的木板条。 （ P41 8-163 图2-4-40）
• 注：定额印刷错误为“眼沿勒板”
弧形上升的弯形连檐（P44 8-176、8-177、8-178、
8-179）。
图2-4-38 大连檐、小连檐
关刀弯连檐
• （3）、里口木（闸档木、闸板）：里口木是小连 檐和闸档板二者合二而一的结合体。是用来填补 飞椽与出檐椽之间的空隙的木构件；关刀里口木 是沿翘角部分檐椽端头弧形上升的弯形里口木。 （P43 8-172、8-173、8-174、8-175 图2-4-39）
• （4）、穿插枋（夹底）：位于桃尖梁、抱头梁或 双步梁之下，与其平行的横向辅材，大式建筑称 “桃尖随梁”。主要对桃尖梁、抱头梁或双步梁 起辅助联系作用。（图2-4-26）
图2-4-26 穿插枋
• （5）、桁枋（门头枋、过脊枋）：位于两柱之间， 桁垫板之下，与桁及垫板的顺身方向一致。桁枋
是一个总称，实用中按其位置分别称为：檐枋、
图2-4-39 里口木
• （1）、瓦口板：是承托檐口瓦的木构件，它是一 块用木板按照瓦垄和瓦沟的凸凹形状，锯成波浪 形之木条，钉在大连檐上，在凸峰上盖檐口的沟 头瓦，凹谷上盖檐口的滴水瓦（图2-4-40）。有用 于筒瓦（琉璃瓦）屋面的瓦口板和用于板瓦、小 青瓦屋面的瓦口板两种。 （ P41 8-162 ）
图解中国古建筑2 屋顶
三、中国古建筑的结构1.屋顶：屋顶是我国传统建筑造型中非常重要的一部分，总的来说，从古至今的古建筑的造型的重点都是屋顶，只是在不同的历史时期呈现出不同的形态而已，或者也可以说成熟与不成熟的形态罢了。
我国古建筑的屋顶造型非常之丰富，其中等级低的有：卷棚顶、硬山顶、悬山顶，等级高的有庑殿顶、歇山顶。
此外还有攒尖顶、扇形顶、盔顶、盝顶、勾连搭顶、平顶、穹窿顶、十字顶等特殊形式。
庑殿顶、歇山顶、攒尖顶又有单檐、重檐之别。
攒尖顶则有圆形、方形、六边形、八边形等变化形式。
总之；我国古建筑屋顶式样丰富，屋顶的装饰也是各式各样.屋顶的式样有高低之分，屋顶的装饰也有高低之分。
（1）硬山式屋顶硬山式屋顶有一条正脊和四条垂脊，只有前后两坡，而且屋顶在山墙墙头处与山墙平，没有伸出部分，山墙裸露无变化。
最大的特点是朴素简单。
他是等级比较低的一种形式的屋顶，因此，屋面都是使用青瓦，而且是板瓦，不能使用筒瓦，更不能使用琉璃瓦。
在宋代修撰的《营造法式》里没有相关记载，现存宋代遗物中也不得存见，推想在宋代时，还没有硬山式这种屋顶形式。
（2）悬山式屋顶和硬山式屋顶一样，有一条正脊和四条垂脊。
和硬山式屋顶不一样的是，悬山式屋顶在两侧靠山墙处得屋顶是挑出山墙以外的。
这部分伸出山墙以外的屋顶是由下方伸出的桁（檩）条所承托的。
所以，悬山顶不仅有前檐和后檐的出挑，而且两侧也是出檐，因而“悬山”又称“挑山”。
悬山式式两面坡屋顶的早期的做法。
不过全国比较重要的建筑没有悬山式的做法，特别是唐代以前尤为少见。
（3）歇山式屋顶歇山式屋顶有一条正脊，四条垂脊和四条戗脊。
歇山式屋顶不再像硬山式和悬山式那样，而是正脊比两端的山墙距离较短，因而是在正脊和两端垂脊之间形成以个垂直三角形区域，称为“山花”，山花的下面是梯形的屋面将正脊的两端的山墙覆盖。
从目前资料看来：歇山式屋顶最早见于汉厥石刻，并且早期的歇山顶较小，直到明清的官式做法中才出现了大歇山。
尽管早期的歇山顶并不大，但是，硬山顶、悬山顶相比，等级还算是较高的。
第一章中国古建筑知识
第一章中国古建筑知识第一章中国古建筑知识第一节概述我国---以木构架为主；外国---以石料为主。
一我国古建筑发展演变1 商代：木构架已形成2 秦汉阿房宫：屋顶、屋身、台基3 魏晋南北朝佛教传播：寺庙、塔、石窟建筑。
例如：河北赵县安济桥（605~617）隋李春河南登封嵩岳寺塔，15层密檐塔，现存最古老的塔（532）北魏4 唐代---五代十国---宋元：古建筑发展的成熟期例如：山西五台山佛光寺大殿，现存最早的木构架（857）唐山西应县佛宫寺释迦塔，现存最早的木塔，高66.6米（1056）辽代河南登封告成镇观象台，现存最早的观象台，元代5 明清：古建筑发展的高潮期例如：天坛，故宫，颐和园，明陵二特点民族风格1 南方：墙、屋面薄轻，木材用料细，建筑外观轻巧2 北方：墙厚，屋面重，用料粗壮，外观厚重3民族特点，等级制度：1）屋顶---- 重檐、庑殿、歇山、攒尖、悬山、硬山2）开间------11、9、7、5、33）色彩-----金、黄、赤、绿、青、兰、黑、灰、白宫殿民居第二节中国古建筑的基本特征一、建筑外形1、屋顶----重檐、庑殿、歇山、攒尖、悬山、硬山2、屋身-----木构架，柱承重，墙不承重3、台基-----普通石台基，须弥座台基（做成多层雕刻丰富），栏杆，台阶二、建筑结构的特征1、木构架-----穿斗式：用穿枋把横向柱串联形成屋架；用斗枋把纵向柱联接形成框架台梁式：柱上搁梁，逐层缩短、加高，梁上搁柃条，柃条上排缘条，形成屋面举架做法2、斗拱------结构、装饰都起重要作用，是柱与屋顶之间的过渡部分，将跳出的屋檐重量传给柱子，其组成为：升、斗、拱、昂、翘、坐斗3、单体建筑特点---简明（平面以间为单位）、真实（暴露结构，有利于通风、维修）有机（室内空间可灵活分隔，室内外空间互相渗透，与环境融为一体）便于艺术加工如：收分-----柱身向上逐渐收小梭柱-----柱上下端有收缩如梭形卷杀----拱端切削成柔美曲线外形三、建筑群体布局特点-----以院子为中心，四面布置建筑物，都面向院子。
中国古代建筑及其彩画 PPT
大家好
5
外部轮廓
• 特异的外部轮廓：多 层台基，色彩鲜艳的 曲线坡面屋顶，院落 式的建筑群，展现广 阔空间。两千多年前 汉墓砖画上已经有院 落建筑的表现，及至 明清最宏大的建筑 群——紫禁城，也采用 的复杂的围合形式。
大家好
6
结构原理
• 中国木结构体系历来 采用构架制的结构原 理：以四根立柱，上 加横梁、竖枋而构成 “间”，一般建筑由 奇数间构成，如3，5， 7，9间。开间越多， 等级越高，紫禁城太 和殿为11开间，是现 存最高等级的木构古 建筑。
大家好
11
苏式彩画
• 苏式彩画 是古代汉族建 筑装饰艺术之一。明永 乐年间营修北京宫殿， 大量征用江南工匠，苏 式彩画因之传入北方。 历经几百年变化，苏式 彩画的图案、布局、题 材以及设色均已与原江 南彩画不同，尤以乾隆 时期的苏式彩画色彩艳 丽，装饰华贵，又称官 式苏画。
大家好
12
大家好
13
大家好
大家好
1
故宫
大家好
2
天坛
大家好
3
苏州园林
大家好斗科、欂栌、 铺作、莲花托、牌科，中国建 筑学会的会徽。斗栱是中国木 构架建筑结构的关键性部件， 在横梁和立柱之间挑出以承重， 将屋檐的荷载经斗栱传递到立 柱（从柱顶上的一层层探出成 弓形的承重结构叫拱，拱与拱 之间垫的方形木块叫斗，两者 合称斗拱）。斗栱又有一定的 装饰作用，是中国古典建筑显 著特征之一。斗栱中蕴含着深 刻的中国传统文化，体现着中 国古代森严的等级体系
14
大家好
15
Bye Bye
大家好
16
大家好
7
大家好
8
大家好
9
和玺彩画
中国古建筑的木结构,结构详解
中国古建筑的木结构，结构详解中国传统古建筑结构复杂，这套木结构建筑扫盲图依照北宋李诫所著《营造法式》标注，结构各构件位置及名称一目了然，值得收藏。
解释下四椽栿，栿就是梁，建筑的纵向主要承重构件，栿上面横向的构件是槫，现在称为檩条，槫上面纵向搭的小木棍是椽，两条槫之间的椽子称为一架椽，照片中这条栿托了四架椽子，称为四椽栿。
同理托六架椽子的就是六椽栿。
(山西芮城广仁王庙正殿)还是刚才那梁架，主要构件的名称都标了出来，大家可以按图索骥。
各代在构件的样式和使用上会有区别，这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。
(山西芮城广仁王庙正殿)脊槫:屋架最高处的槫，位于正脊下叉手:脊槫两侧，平梁之上的斜撑平梁:又称平栿，梁架结构里最上层的梁，长两椽，其上蜀柱、叉手承托脊槫(山西芮城广仁王庙正殿)这是一张六椽栿的结构图，六椽栿即托六架椽的梁。
六椽栿以上用平梁和札牵错落搭配，托举出房子的山间尖，早期木结构中用六椽檐栿通搭的实例很少，这个梁架结构来自山西平顺淳化寺正殿。
札牵:长一椽的梁古建筑的梁架结构有多种组合，这也是一座六椽檐栿通搭的建筑，结构与上图有很大不同，六椽栿上用四椽栿，四椽栿上用平梁(两椽)，逐层递减，形成中国式房屋的山尖。
(山西泽州西四义普觉寺)阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端也有一道这样的联系构件，称为'地栿'。
普拍方安装于柱头阑额之上，压于栌枓之下。
普拍方与阑额的断面呈'T'字形。
早期建筑一般不用普拍方，现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方，宋以后开始应用广泛。
(山西沁县大云院正殿)铺作是由斗拱组成的构造单元，分为三种，立于柱头的称柱头铺作;立于两柱之间阑额或普拍方上的是补间铺作，立于转角处角柱上的叫转角铺作。
附图是座歇山顶建筑，前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。
18张图读懂木结构,古建筑木屋顶
18张图读懂木结构（一）。
中国传统古建筑结构复杂，木结构是其中的重点和难点。
本期周元带大家重温北宋李诫所著《营造法式》中木结构部分。
标注，结构各构件位置及名称一目了然，椽、栿:四椽栿图1:山西芮城广仁王庙正殿:栿就是梁，建筑的纵向主要承重构件，栿上面横向的构件是槫，现在称为檩条，槫上面纵向搭的小木棍是椽，两条槫之间的椽子称为一架椽，照片中这条栿托了四架椽子，称为四椽栿。
同理托六架椽子的就是六椽栿。
图2山西芮城广仁王庙正殿还是刚才那梁架，主要构件的名称都标了出来，大家可以按图索骥。
各代在构件的样式和使用上会有区别，这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。
脊槫、叉手、平梁:图3山西芮城广仁王庙正殿:脊槫：屋架最高处的槫，位于正脊下。
叉手：脊槫两侧，平梁之上的斜撑。
平梁：又称平栿，梁架结构里最上层的梁，长两椽，其上蜀柱、叉手承托脊槫。
六椽栿:图4山西平顺淳化寺正殿:这是一张六椽栿的结构图，六椽栿即托六架椽的梁。
六椽栿以上用平梁和劄牵错落搭配，托举出房子的山间尖，早期木结构中用六椽檐栿通搭的实例很少，这个梁架结构来自山西平顺淳化寺正殿。
劄牵：长一椽的梁:图5山西泽州西四义普觉寺:古建筑的梁架结构有多种组合，这也是一座六椽檐栿通搭的建筑，结构与上图有很大不同，六椽栿上用四椽栿，四椽栿上用平梁（两椽），逐层递减，形成中国式房屋的山尖。
阑额、普拍方、栌枓:图6山西沁县大云院正殿:阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端也有一道这样的联系构件，称为“地栿”。
普拍方安装于柱头阑额之上，压于栌枓之下。
普拍方与阑额的断面呈“T”字形。
早期建筑一般不用普拍方，现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方，宋以后开始应用广泛。
铺作:图7山西沁县普照寺正殿:铺作是由斗拱组成的构造单元，分为三种，立于柱头的称柱头铺作；立于两柱之间阑额或普拍方上的是补间铺作，立于转角处角柱上的叫转角铺作。
