深基坑PRC管桩支护的施工技术研究
深基坑 PRC管桩支护的施工技术研究摘要：本文在分析的过程中，首先阐述了深基坑支护工作当中的一些问题。
对于现阶段深基坑支护工作所存在的缺陷以及技术上的难点进行了重点探索，希望能够抓住主要矛盾，针对性地提出解决措施。
在分析实际问题的过程中，经过数据分析以及对比分析的方法，了解到深基坑知乎当中的质量问题，以及现阶段工程项目的一些环境问题。
相对应的采用了PRC管桩技术来进行深基坑支护工作，希望能够进一步的确保深基坑支护工作的总体水平较高，在实际运用的过程中适合多种建筑场合，为社会做出更多的贡献。
关键词：深基坑支护；PRC管桩；施工技术引言：就目前的分析来看，在深基坑支护工作开展的过程中，由于施工环境比较特殊，而且在实际施工的过程中，深基坑支护工作本身是比较复杂的。
既需要高超的技术水平，同时也需要进行妥善的管理工作。
工作人员之间相互配合，才能够确保深基坑支护工作的顺利开展。
那么在面临特殊情况下，如高层建筑中进行深基坑支护工作，如何确保总体质量较高，如何能够满足特殊的施工环境，这些都给相关技术人员提出了很多的要求。
在未来发展过程中，可以进一步的考虑PRC管桩进行深基坑支护工作，以此来保证工程项目的总体质量较高。
1.深基坑支护工作难点分析1.1施工环境较为复杂为了进一步的利用PRC管桩进行深基坑支护工作，首先要对现阶段建筑工程当中的深基坑支护工作进行进一步的分析。
了解实际情况才能够明确问题所在，相对应的进行技术上的改进和管理上的创新，以此来提高深基层支护工作的总体水平。
在实际分析的过程中可以发现，目前的深基坑支护工作本身是比较复杂的，由于施工环境比较特殊，在正常项目开展的过程中，一些高层建筑的深基坑支护工作要求比较严格。
而且对于一些高层建筑而言，地下停车场以及地下车库已经成为了标配，那么在实际施工的过程中如何确保地下停车场或者说是地下仓库的总体质量较高，能够在高层建筑之下保证自身结构的稳定性，这些都给深基坑施工提出了很高的要求。

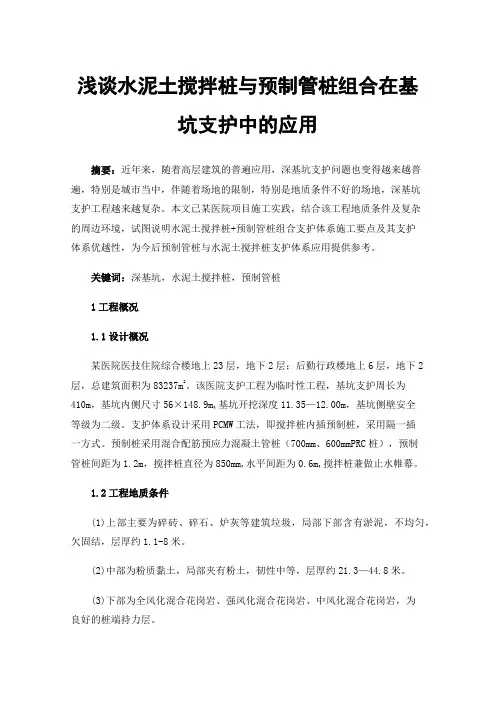

浅谈水泥土搅拌桩与预制管桩组合在基坑支护中的应用
浅谈水泥土搅拌桩与预制管桩组合在基坑支护中的应用摘要：近年来，随着高层建筑的普遍应用，深基坑支护问题也变得越来越普遍，特别是城市当中，伴随着场地的限制，特别是地质条件不好的场地，深基坑支护工程越来越复杂。
本文已某医院项目施工实践，结合该工程地质条件及复杂的周边环境，试图说明水泥土搅拌桩+预制管桩组合支护体系施工要点及其支护体系优越性，为今后预制管桩与水泥土搅拌桩支护体系应用提供参考。
关键词：深基坑，水泥土搅拌桩，预制管桩1工程概况1.1设计概况某医院医技住院综合楼地上23层，地下2层；后勤行政楼地上6层，地下2层，总建筑面积为83237m2。
该医院支护工程为临时性工程，基坑支护周长为410m，基坑内侧尺寸56×148.9m,基坑开挖深度11.35—12.00m，基坑侧壁安全等级为二级。
支护体系设计采用PCMW工法，即搅拌桩内插预制桩，采用隔一插一方式。
预制桩采用混合配筋预应力混凝土管桩（700mm、600mmPRC桩），预制管桩间距为1.2m，搅拌桩直径为850mm,水平间距为0.6m,搅拌桩兼做止水帷幕。
1.2工程地质条件(1)上部主要为碎砖、碎石、炉灰等建筑垃圾，局部下部含有淤泥，不均匀，欠固结，层厚约1.1-8米。
(2)中部为粉质黏土，局部夹有粉土，韧性中等，层厚约21.3—44.8米。
(3)下部为全风化混合花岗岩、强风化混合花岗岩、中风化混合花岗岩，为良好的桩端持力层。
1.3水文地质条件(1)第一含水层属上层滞水，主要赋存于①层杂填土、②层粉质黏土及③层粉质黏土上部裂隙中。
稳定水位埋深在0.68～3.04米。
(2)第一含水层属承压水,主要分布于④层粉土中，以地下水的水平迳向流动补给为主。
此层承压水初见水位埋深约为5.00～8.10米，稳定承压水头高出④层粉土顶面约1.00米。
(3)第三含水层属承压水，主要分布于⑦层全风化混合花岗岩和⑧层强风化混合花岗岩中。
初见水位埋深约32.70～37.50米，稳定承压水头高出⑦层全风化混合花岗岩顶面约2.00米。
