煤矿锚杆支护技术规范（新）ICS 73.100.10D 97备案号：26921—2010MT2009-12-11发布2010-07-01实施中华人民共和国煤炭行业标准MT/T 1104—2009 煤巷锚杆支护技术规范Technical specifications for bolt supporting in coal roadway国家安全生产监督管理总局发布前言本标准的附录A为资料性附录。
本标准由中国煤炭工业协会科技发展部提出。
本标准由煤炭行业煤矿专用设备标准化技术委员会归口。
本标准由中国煤炭工业协会煤矿支护专业委员会负责起草。
煤炭科学研究总院南京研究所、煤炭科学研究总院开采设计研究分院、煤炭科学研究总院建井研究分院、中国矿业大学、兖州矿业集团公司、徐州矿务集团公司、鹤岗矿业集团公司、新汶矿业集团公司、山西焦煤西山煤电集团公司、江阴市矿山器材厂、石家庄中煤装备制造有限公司、深圳海川工程科技有限公司参加起草。
本标准主要起草人：袁和生、康红普、陈桂娥、权景伟、张农、王方荣、王富奇、何清江、周明、秦斌青、晨春翔、黄汉财、赵盘胜、何唯平。
煤巷锚杆支护技术规范1 范围本标准规定了煤巷锚杆支护技术的术语和定义、技术要求、煤巷锚杆支护监测及煤巷锚杆支护施工质量检测。
本标准适用于煤矿煤巷锚杆支护，也适用于半煤岩巷锚杆支护。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 5224－2003 预应力混凝土用钢绞线GB/T 14370－2000 预应力筋用锚具、夹具和连接器GB 50086－2001 锚杆喷射混凝土支护技术规范MT 146.1－2002 树脂锚杆锚固剂MT 146.2－2002 树脂锚杆金属杆体及其附件MT/T 942－2005 矿用锚索MT 5009－1994 煤矿井巷工程质量检验评定标准3 术语和定义下列术语和定义适用于本标准。
3.1煤巷coal roadway断面中煤层面积占4/5或4/5以上的巷道。
3.2半煤岩巷half-coal and half-rock roadway断面中岩石面积（含夹石层）大于1/5到小于4/5的巷道。
3.3锚杆支护bolt supporting以锚杆为基本支护形式的支护方式。
3.4锚杆杆体破断力breaking force of bolt bar锚杆杆体能承受的极限拉力。
3.5锚杆拉拔力pulling force of bolt锚杆锚固后，拉拔试验时，锚杆破断或失效时的极限拉力。
3.6锚固力anchor capacity锚杆的锚固部分或杆体在拉拔试验时，所能承受的极限载荷。
[MT146.1－2002，定义3.8]3.7设计锚固力design anchor capacity设计时给定的锚杆应能承受的锚固力。
3.8树脂锚杆resin anchor bolt以树脂锚固剂配以各种材质杆体及托盘（托板）、螺母与减磨垫圈等构件组成的锚杆。
[MT146.1－2002，定义3.1]3.9树脂锚固剂capsule resin起黏结锚固作用的材料称锚固剂，树脂锚固剂由树脂胶泥与固化剂两部分分隔包装成卷形。
混合后能使杆体与被锚固体煤岩黏接在一起。
[MT146.1－2002，定义3.2]3.10锚固长度anchorage length锚杆的锚固剂或锚固装置与钻孔孔壁的有效结合长度。
3.11端头锚固end anchorage锚杆的锚固长度不大于钻孔长度的1/3。
3.12全长锚固full-length anchorage锚杆的锚固长度不小于钻孔长度的90％。
3.13加长锚固lengthening anchorage锚杆的锚固长度介于端头锚固与全长锚固之间。
3.14拉拔试验pulling test for bolt anchored by single resin capsule测试锚杆拉拔力的试验。
3.15搅拌时间stirring time安装树脂锚杆时，从开始搅拌树脂锚固剂到停止搅拌所用的时间。
3.16等待时间hold time安装锚杆时，搅拌停止后到可以上紧螺母托板的时间。
[MT146.1－2002，定义3.6]3.17预紧力pretension force安装锚杆（锚索）时，通过拧紧螺母或采用张拉方法施加在锚杆（锚索）上的拉力。
3.18预紧力矩moment of pretension拧紧螺母使锚杆达到设计预紧力时，施加到螺母上的力矩。
3.19锚杆快速安装rapid mounting of bolt使用锚杆钻机连续完成搅拌树脂锚固剂、拧紧螺母的全过程。
3.20初始设计initial design根据已有资料提出的巷道支护形式与参数。
3.21信息反馈information feedback对支护监测信息进行解释，并据此对支护设计进行验证和修改的过程。
3.22正式设计final design根据监测信息，对初始设计进行验证或修改，在技术性、经济性以及安全性等方面均能满足生产要求的支护设计。
3.23巷道顶板离层临界值critical value of roof delamination支护设计或工程实践分析确定的巷道顶板允许的最大离层值。
3.24复杂地段section断层及围岩破碎带、应力集中区、顶板淋水区、裂隙发育区、巷道穿层地段、瓦斯异常区、大断面、大跨度巷道等地段。
3.25异常情况abnormal phenomena巷道位移、离层、锚杆受力等发生突变的情况。
4 技术要求4.1 煤巷围岩地质力学评估4.1.1 地质力学评估是煤巷锚杆支护设计的主要依据之一，锚杆支护设计前应进行地质力学评估。
4.1.2 煤巷围岩地质力学评估的内容包括现场地质条件和生产条件调查、煤巷围岩物理力学性质测定、围岩结构观测、地应力测量和锚杆拉拔力试验。
煤巷围岩地质力学评估的具体内容见表1。
表1 地质力学评估内容4.1.3 根据矿井开拓部署和采区划分合理安排煤巷围岩地质力学参数的测试。
测点应具有代表性，应能最大程度地反映整个井田和采区的实际情况，并根据测试数据绘制矿井地应力分布图。
4.1.4 地质力学评估首先应确定评估区域，应考虑煤巷服务期间影响支护系统的主要因素，锚杆支护设计应该限定在这个区域内。
4.1.5 煤巷围岩地质力学参数包括围岩物理力学性质、围岩结构和围岩应力。
4.1.6 原岩应力测量宜优先采用应力解除法或水压致裂法。
4.1.7 巷道支护设计所需的煤岩体物理力学参数，可通过井下采取岩样进行实验室试验获得，岩样的采取、包装应满足锚杆支护设计的要求；一些参数（单轴抗压强度、变形模量等）也可通过井下原位测量获得。
4.1.8 煤岩体的物理力学性质参数包括煤岩体的真密度、视密度、孔隙率、单轴抗拉强度、单轴抗压强度、弹性模量、泊松比、内聚力、内摩擦角和水理性质等。
4.1.9 围岩结构测量应采用煤巷表面观察、钻孔取芯测量和钻孔窥视等方法进行。
结构面力学特性测试应在现场取样后在实验室进行试验。
4.1.10 煤巷围岩应进行锚杆拉拔力试验，试验方法参见附录A。
锚杆拉拔力试验应在需支护的煤巷现场或类似条件的围岩中进行，每次不少于三根锚杆。
根据试验结果判断围岩的可锚性。
4.1.11 在一个地点获取的参数用于同一煤层的其它地点时，应进行充分的现场调研和分析、评估。
4.1.12 当煤巷围岩物理力学性质、围岩结构和原岩应力条件发生显著变化时，应对地质力学参数进行重新测定。
4.1.13 应根据地质力学评估结果采用适合本矿区的方法进行巷道围岩稳定性分类。
4.1.14 有下列情况之一时应重新进行围岩稳定性分类：a）当巷道围岩条件、开采深度、开采范围与原分类差异很大时；b）新采区各煤层巷道首次采用锚杆支护时。
4.2 煤巷锚杆支护设计4.2.1 巷道围岩地质力学评估结果证明锚杆支护可行时，进行锚杆支护设计。
4.2.2 在采区巷道布置时，应尽量使煤巷的轴线方向与最大水平主应力的方向平行。
4.2.3 煤巷锚杆支护设计应采用动态设计方法。
设计应在地质力学评估的基础上按以下程序进行：初始设计—井下监测—信息反馈—正式设计。
4.2.4 根据地质力学评估结果，进行锚杆支护初始设计。
初始设计应包括以下内容：a）巷道地质与生产条件及地质力学评估结果；b）煤巷断面设计；c）锚杆支护形式设计；d）锚杆支护参数设计；e）锚杆支护材料选择和施工机具设备配套；f）锚杆支护施工工艺、安全技术措施和施工质量指标；g）锚杆支护矿压监测设计；h）煤巷围岩复杂地段的支护方法和煤巷受到采动影响时的超前支护设计。
4.2.5 锚杆支护初始设计可采用以下一种或多种方法组合进行：a）工程类比法：根据已经支护巷道的实践经验，通过类比，直接提出锚杆支护形式与参数。
也可根据巷道围岩稳定性分类结果进行锚杆支护形式与参数设计；b）理论计算法：选择适合本矿区煤巷条件的锚杆支护理论进行理论计算设计；c）数值模拟法：根据地质力学评估结果建立数值模拟模型，通过多方案比较，确定锚杆支护初始设计。
4.2.6 煤巷断面一般采用矩形或梯形，特殊情况可采用拱形或其它形状断面。
煤巷断面设计应考虑以下因素：a）煤巷布置（运输）的最大设备尺寸；b）煤巷管线布置和行人要求；c）煤巷通风要求；d）预留煤巷变形量。
4.2.7 锚杆支护形式以锚杆为基本支护构件，可选以下构件进行组合：a）组合构件（钢筋托梁、钢带、钢梁等）；b）护网；c）锚索。
4.2.8 锚杆支护设计应包括以下内容：a）锚杆种类（螺纹钢锚杆、圆钢锚杆、玻璃钢锚杆或其它锚杆等）；b）锚杆附件（托板、球形垫圈、减摩垫圈和螺母等）的规格和力学性能；c）锚杆几何参数（直径和长度等）；d）锚杆力学参数（屈服载荷、破断载荷和延伸率等）；e）锚杆预紧力；f）锚杆布置（锚杆间距、排距、安装角度等）；g）钻孔直径、锚固方式和锚固长度；h）锚杆设计锚固力；i）锚固剂的型号、数量等；j）组合构件（钢筋托梁、钢带、钢梁等）形式、规格和力学性能；k）护网形式、规格和力学性能；l）锚索形式和材质（单根锚索或锚索束，钢丝绳或钢绞线等）；m）锚索附件（锚索托板和锚具等）的规格和力学性能；n）锚索几何参数（直径和长度等）；o）锚索力学参数（屈服载荷、破断载荷和延伸率等）；p）锚索预紧力；q）锚索布置（锚索间距、排距、安装角度等）；r）锚索钻孔直径、锚固方式和锚固长度；s）煤巷锚杆支护布置图；t）组合构件加工示意图；u）支护材料消耗清单。
4.2.9 锚杆支护基本参数宜选用表2中的系列。
表2 锚杆支护基本参数4.2.10 钻孔直径、锚杆直径和树脂锚固剂直径应合理匹配，钻孔直径和锚杆杆体直径之差应为6mm～10mm，钻孔直径与树脂锚固剂直径之差应为4mm～8mm。
锚杆支护规范
锚杆支护规范锚杆是一种常用的支护工法，广泛应用于土木工程、地下工程、矿山工程等领域。
为了保证锚杆支护的质量和安全性，需要制定相应的规范。
下面是一份1000字的锚杆支护规范。
第一章总则第一条为了规范锚杆支护的设计和施工，保证工程质量，保护工人的安全，提供一份锚杆支护规范。
第二条锚杆支护规范适用于所有使用锚杆支护的土木工程、地下工程、矿山工程等。
第三条锚杆支护的设计、施工和监理人员必须具备相应的资质和经验。
第四条锚杆支护的设计、施工和监理必须符合国家相关法律法规和规范。
第二章设计要求第五条锚杆支护的设计必须根据具体工程的特点和要求进行，确保其稳定性和可靠性。
第六条锚杆的材质必须符合国家相关标准，具有足够的强度和耐腐蚀性。
第七条锚杆的埋深和埋深间距必须符合设计要求，确保其能够有效地传递荷载。
第八条锚杆的布置要合理，间距要均匀，避免出现过小或过大的梁自由度孔隙。
第九条锚杆的锚固深度必须符合设计要求，确保其能够有效地承担荷载。
第十条锚固体的材质必须符合设计要求，质量要稳定，强度要足够。
第三章施工要求第十一条锚杆施工前必须根据设计要求进行试验，确保材质和质量符合要求。
第十二条锚杆的施工必须由具备相应资质的施工人员进行，工艺要规范，施工要细致。
第十三条锚杆施工的孔洞必须符合设计要求，孔径要准确，孔洞要清理干净。
第十四条锚杆的锚固体必须使用相应的材料，施工要认真，确保锚固体与锚杆的质量。
第十五条锚杆的锚固体施工后必须进行负荷试验，确保其符合设计要求并具有足够的承载力。
第十六条施工现场必须保持整洁，材料必须堆放整齐，避免对周围环境造成污染。
第四章监理要求第十七条锚杆支护的监理人员必须具备相关专业知识和经验，能够对施工质量进行有效监督。
第十八条监理人员必须按照设计要求进行监测，及时发现并处理施工中的问题。
第十九条监理人员必须进行定期检查和验收，确保施工质量符合规范要求。
第二十条监理人员必须制作详细的监理报告，记录施工过程中的问题和处理情况。
锚杆的支护技术管理规定
²华恒公司锚杆支护技术管理规定第一章总则1、锚杆、锚喷支护（以下简称锚杆支护）是煤矿井巷工程一种重要的支护形式，它以快速、主动、有效的支护特性已得到广泛推广应用，并对加快巷道支护改革，提高支护效果起到了重要作用，为进一步加快锚杆支护的推广应用，提高矿井的经济效益，特制定本规定。
2、锚杆的种类根据新汶矿区开采的实际情况，规定允许使用的锚杆种类包括以下五种：（1）金属全螺纹（20MnSi、KMG335）钢等强锚杆；（2）金属管缝式锚杆（只限于回采苍道护帮或断层破碎带临时支护）；（3）金属水力膨胀式管子锚杆；（4）螺纹钢高强锚杆（KMG450、KMG500、KMG600），适用于埋深大于600米的巷道；（5）玻璃钢锚杆（允许在使用时间较短的，围岩稳定的切眼两帮及条件适宜的煤帮使用）；（6）经集团公司监定并经专业主管部门批准使用的新型锚杆。
3、锚杆的锚固方式（1）端锚：树脂锚固段长度》350mm。
（2）加长锚：树脂锚固段长度》700mm。
（3）全锚：树脂锚固段长度》锚深的80%；水泥锚固段长度为锚深的100%。
煤层巷道顶板及深部全岩巷道大力推广全锚；一般情况下应采用加长锚；Ⅲ~Ⅴ类煤巷顶板及深部全岩巷道严禁使用端锚。
4、锚杆支护材料（1）树脂锚杆金属杆体及其附件应符合中华人民共和国煤炭行业标准MT146.2—2002要求表一 全螺纹等强锚杆技术性能规定见下表表二 锚杆支护材料中热轧矿用锚杆钢筋力学性能表：牌号 屈服强度（MPa ） 抗拉强度（MPa ）延伸率（% KMG335 ≥335 ≥490 ≥15 KMG450 ≥450 ≥640 ≥15 KMG500 ≥500 ≥660 ≥15 KMG600≥600≥815≥15材质：20MnSi规格 公称直径（mm ） 公称面积（mm ） 截屈服载荷（KN ） 抗拉载荷（KN ） 重量（Kg/m ） 延伸率（%） 螺距 （mm ） Φ16 16±0.1 201.06 ≥69 ≥100 1.6 ≥15 10±0.2 Φ18 18±0.1 254.47 ≥87 ≥126 2.0 ≥15 12±0.2 Φ20 20±0.1 314.16 ≥108 ≥156 2.5 ≥15 12±0.2 Φ22 22±0.1 380.13 ≥131 ≥189 3.0 ≥15 12±0.2 Φ25 25±0.1490.87≥169≥245 3.9≥1512±0.2表三材质：KMG500规格公称直径（mm）公称直径（mm）公称直径（mm）公称直径（mm）公称直径（mm）公称直径（mm）公称直径（mm）Φ20 20.1±0.2Φ22 16±0.1Φ25 16±0.1表四（2）管缝式锚杆（带倒楔）材质：Q235冷钢板。
煤巷锚杆支护技术规范
锚固长度 anchorage length 锚杆的锚固剂或锚固装置与钻孔孔壁的有效结合长度。 3.11 端头锚固 end anchorage 锚杆的锚固长度不大于钻孔长度的 1/3。 3.12 全长锚固 full-length anchorage 锚杆的锚固长度不小于钻孔长度的 90％。 3.13 加长锚固 lengthening anchorage 锚杆的锚固长度介于端头锚固与全长锚固之间。 3.14 拉拔试验 pulling test for bolt anchored by single resin capsule 测试锚杆拉拔力的试验。 3.15 搅拌时间 stirring time 安装树脂锚杆时，从开始搅拌树脂锚固剂到停止搅拌所用的时间。 3.16 等待时间 hold time 安装锚杆时，搅拌停止后到可以上紧螺母托板的时间。 〔MT146.1－2002，定义 3.6〕 3.17 预紧力 pretension force
内容
指被煤巷切割的煤层厚度。 在井下直接测取，或由工作面地质说明书给出。 煤巷周围地质构造的分布情况，由工作面地质说明书给出。 煤巷涌水量，水对围岩物理力学性质的影响，由工作面地质说明 书给出。 根据工作面回采需要确定，一般宜选用的几何形状为矩形和梯形。
由地质综合柱状图或钻孔资料确定。
在井下原位测取，或在实验室内利用岩（煤）样测定。 指分层厚度的平均值。 指沿结构面法线方向的平均间距，在（类似条件）煤巷内测取。 由工作面巷道布置图给出。 地表到煤巷的垂直距离。 在井下实测。 煤柱的实际宽度。 煤巷受到周围掘进或回采工作面采动影响的情况。 锚杆在岩（煤）层中的拉拔力试验。
3.1 煤巷 coal roadway 断面中煤层面积占 4/5 或 4/5 以上的巷道。
3.2 半煤岩巷 half-coal and half-rock roadway 断面中岩石面积（含夹石层）大于 1/5 到小于 4/5 的巷道。
煤矿锚杆支护技术规范(新)(业界借鉴)
煤矿锚杆支护技术规范锚杆支护中锚固力与锚杆拉拔力区别①锚固力是锚杆对围岩产生的约束力，是限制围岩变形，起支护作用的力。
锚杆拉拔力是锚杆锚固后拉拔实验时，所能承受的极限载荷，反映的是杆体、锚固剂、岩石粘结到一起后，锚杆破断或失效的最大拉力。
②锚固力随着被支护围岩变形、围岩的膨胀而增大，因此锚固力是一个动态发展并不断变化的力。
锚杆拉拔力是一个固定值，不随围岩变形和锚杆受力而改变。
如果围岩不发生变形且不考虑杆体的松驰效应，锚固力等于初锚力。
③锚固力检测使用安装于锚杆螺母和托盘之间的锚杆测力计，一般在锚杆安装时把锚杆测力计安好。
检测锚固力是为了监测锚杆受力状况，需要进行长期观测。
锚杆拉拔力检测使用锚杆拉力计，检测可以在锚杆安装完成后任何时候进行，检测锚杆拉拔力是为了查验锚杆杆体、锚固剂、岩石粘结效果。
在施工中，检测锚杆拉拔力时，一般只要达到设计锚固力即可；在做破坏性检测时，则要求锚杆被拉断或锚杆被拉出才终止。
④检查锚杆施工质量时，一般检查锚杆拉拔力。
监测分析锚杆工作情况时，测锚固力。
测量锚固力是为了验证支护的可靠性，为以后修改支护设计提供依据。
设计和施工时，必须保证锚杆拉拔力大于杆体破断力这一基本原则，即锚杆杆体受力超过其破断力后，锚杆可能被拉断，但锚杆不能被拉出。
常见错误是设计的锚杆拉拔力小于杆体破断力。
⑤施工、设计中锚固力与锚杆拉拔力经常混淆、混用。
二者混淆原因一方面是由于一些标准、教课书说法不一，造成混乱；另一方面对二者内涵认识理解有误，辨识不清。
一、术语和定义1、煤巷：断面中煤层面积占4/5或4/5以上的巷道。
2、半煤岩巷：断面中岩石面积（含夹石层）大于1/5到小于4/5的巷道。
3、锚杆支护：以锚杆为基本支护形式的支护方式。
4、锚杆杆体破断力：锚杆杆体能承受的极限拉力。
5、锚杆拉拔力:锚杆锚固后，拉拔试验时，锚杆破断或失效时的极限拉力（锚杆拉拔力是锚杆锚固后拉拔实验时，所能承受的极限载荷，反映的是杆体、锚固剂、岩石粘结到一起后，锚杆破断或失效的最大拉力）。
煤矿锚杆支护技术规范新

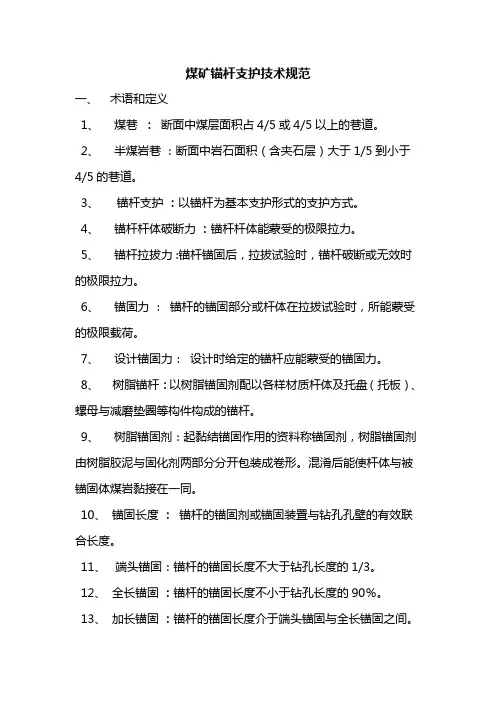

煤矿锚杆支护技术规范一、术语和定义1、煤巷：断面中煤层面积占4/5或4/5以上的巷道。
2、半煤岩巷：断面中岩石面积（含夹石层）大于1/5到小于4/5的巷道。
3、锚杆支护：以锚杆为基本支护形式的支护方式。
4、锚杆杆体破断力：锚杆杆体能蒙受的极限拉力。
5、锚杆拉拔力:锚杆锚固后，拉拔试验时，锚杆破断或无效时的极限拉力。
6、锚固力：锚杆的锚固部分或杆体在拉拔试验时，所能蒙受的极限载荷。
7、设计锚固力：设计时给定的锚杆应能蒙受的锚固力。
8、树脂锚杆：以树脂锚固剂配以各样材质杆体及托盘（托板）、螺母与减磨垫圈等构件构成的锚杆。
9、树脂锚固剂：起黏结锚固作用的资料称锚固剂，树脂锚固剂由树脂胶泥与固化剂两部分分开包装成卷形。
混淆后能使杆体与被锚固体煤岩黏接在一同。
10、锚固长度：锚杆的锚固剂或锚固装置与钻孔孔壁的有效联合长度。
11、端头锚固：锚杆的锚固长度不大于钻孔长度的1/3。
12、全长锚固：锚杆的锚固长度不小于钻孔长度的90％。
13、加长锚固：锚杆的锚固长度介于端头锚固与全长锚固之间。
14、拉拔试验：测试锚杆拉拔力的试验。
15、搅拌时间:安装树脂锚杆时，从开始搅拌树脂锚固剂到停止搅拌所用的时间。
16、等候时间：安装锚杆时，搅拌停止后到能够上紧螺母托板的时间。
17、预紧力：安装锚杆（锚索）时，经过拧紧螺母或采纳张拉方法施加在锚杆（锚索）上的拉力。
18、预紧力矩：拧紧螺母使锚杆达到设计预紧力时，施加到螺母上的力矩。
19、锚杆迅速安装：使用锚杆钻机连续达成搅拌树脂锚固剂、拧紧螺母的全过程。
20、初始设计：依据已有资料提出的巷道支护形式与参数。
21、信息反应：对支护监测信息进行解说，并据此对支护设计进行考证和改正的过程。
22、正式设计：依据监测信息，对初始设计进行考证或改正，在技术性、经济性以及安全性等方面均能知足生产要求的支护设计。
23、巷道顶板离层临界值：支护设计或工程实践剖析确立的巷道顶板同意的最大离层值。
锚杆技术规范
锚杆技术规范锚杆技术是一种用于支护工程中的一种技术，能够有效地增强岩体的稳定性，减少地质灾害的发生。
为了确保锚杆技术的施工质量和安全性，需要有一系列的技术规范来进行指导。
以下是关于锚杆技术规范的一些主要内容：1. 施工前准备：施工前需要对工程地质情况进行详细的勘察和分析，确定岩体的稳定性及施工方案。
同时需要选择合适的锚杆材料和支护工艺，确保施工安全和施工质量。
2. 锚杆的材料：锚杆一般采用高强度钢材制作，需要符合国家相关标准，同时需要进行质量检测，确保材料的质量和性能满足设计要求。
3. 锚杆的设计：锚杆的设计需要根据岩体的稳定性和支护要求进行。
需要考虑锚杆的长度、直径、间距等参数，以及锚杆的布置方式和固结体系。
设计时需要满足工程的强度和稳定性要求。
4. 施工方法和工艺：锚杆的施工需要根据实际情况选择合适的施工方法和工艺，包括钻孔、锚杆固结、锚杆连接等。
施工过程中需要严格控制材料和设备的品质，确保施工质量。
5. 锚杆的质量检测：施工完成后需要对锚杆的质量进行检测和验收。
主要包括检测锚杆的尺寸、强度、连接质量等。
确保锚杆的质量合格，能够满足支护要求。
6. 锚杆施工的安全措施：锚杆施工过程中需要采取一系列的安全措施，包括保证作业人员的人身安全、机械设备的安全操作、岩体的安全支护等。
同时需要定期进行安全检查和隐患排查，及时处理和纠正不安全因素。
7. 施工记录和档案：对锚杆施工的全过程需要进行详细的记录和档案管理，包括勘察设计、施工过程、质量检测等。
确保施工的全程可追溯和质量的可控性。
锚杆技术在隧道支护、矿山支护、斜坡防护等工程中起着重要的作用，其规范化施工对于工程的安全和质量具有非常重要的意义。
以上是关于锚杆技术规范的一些内容，通过规范化施工和质量控制，可以提高工程的安全性和稳定性，减少地质灾害的发生，保证工程的可持续发展。
矿区煤巷锚杆支护技术规范
矿区煤巷锚杆支护技术规范第一章总则本规范是专门针对潞安矿区现有生产矿井所开采的3#煤层的地质与生产条件而编制的，旨在促进潞安矿区煤巷锚杆支护技术健康发展，为矿井实现安全高效创造良好条件。
根据《潞安矿区巷道围岩地质力学测试与分类研究报告》和《潞安矿区煤巷锚杆支护成套技术研究》的结论，在潞安矿区的煤巷中可以并应积极推广应用锚杆支护技术。
指导思想是：解放思想，实事求是，因地制宜，积极推广应用。
工作原则是：以科学的理论依据为指导，以严谨的态度抓好设计、施工和管理。
本规范适用于潞安矿区以锚杆支护作为主要手段的煤巷，包括：(1) 回采巷道（运输巷，回风巷，开切眼，瓦排巷等）；(2) 采区集中巷；(3) 煤层大巷；(4) 各类煤巷交岔点和峒室。
在进行煤巷锚杆支护设计前，必须有全面、准确、可靠的巷道围岩地质力学参数，包括地应力的大小和方向、围岩强度、围岩结构等。
否则，不能进行锚杆支护设计。
煤巷锚杆支护设计采用动态信息设计法。
设计是一个动态过程，充分利用每个过程提供的信息。
设计应严格按五个步骤进行，即巷道调查和地质力学评估、初始设计、井下施工与监测、信息反馈分析和修正设计、日常监测。
煤巷锚杆支护材料的尺寸规格、力学性能与产品质量必须满足锚杆支护设计的要求，并符合煤矿安全有关规定。
否则，不能下井使用。
煤巷锚杆支护施工应严格按照设计和作业规程要求进行，确保施工质量。
与煤巷锚杆支护技术有关的各级管理和技术人员，以及操作工人，都应进行锚杆支护技术培训。
本规范未涉及的煤巷锚杆支护技术问题，应按煤炭行业有关规定执行。
第二章巷道围岩地质力学评估与现场调查巷道围岩地质力学评估与现场调查是煤巷锚杆支护设计的基础依据和先决条件，必须在进行支护设计之前完成。
地质力学评估与现场调查首先应确定评估与调查的区域，考虑巷道服务期间影响支护系统的所有因素，随后的锚杆支护设计应该限定在这个区域内。
地质力学评估与现场调查主要包括以下内容(1) 巷道围岩岩性与强度煤层厚度、倾角和强度；顶、底板各岩层的岩性、厚度、倾角和强度。
锚杆支护规范
矿区锚杆支护技术规范.1 本规范是专门针对潞安矿区现有生产矿井所开采的3#煤层的地质与生产条件而编制的，旨在促进潞安矿区煤巷锚杆支护技术健康发展，为矿井实现安全高效创造良好条件。
1.2 根据《潞安矿区巷道围岩地质力学测试与分类研究报告》和《潞安矿区煤巷锚杆支护成套技术研究》的结论，在潞安矿区的煤巷中可以并应积极推广应用锚杆支护技术。
指导思想是：解放思想，实事求是，因地制宜，积极推广应用。
工作原则是：以科学的理论依据为指导，以严谨的态度抓好设计、施工和管理。
1.3 本规范适用于潞安矿区以锚杆支护作为主要手段的煤巷，包括：(1) 回采巷道（运输巷，回风巷，开切眼，瓦排巷等）；(2) 采区集中巷；(3) 煤层大巷；(4) 各类煤巷交岔点和峒室。
1.4 在进行煤巷锚杆支护设计前，必须有全面、准确、可靠的巷道围岩地质力学参数，包括地应力的大小和方向、围岩强度、围岩结构等。
否则，不能进行锚杆支护设计。
1.5 煤巷锚杆支护设计采用动态信息设计法。
设计是一个动态过程，充分利用每个过程提供的信息。
设计应严格按五个步骤进行，即巷道调查和地质力学评估、初始设计、井下施工与监测、信息反馈分析和修正设计、日常监测。
1.6 煤巷锚杆支护材料的尺寸规格、力学性能与产品质量必须满足锚杆支护设计的要求，并符合煤矿安全有关规定。
否则，不能下井使用。
1.7 煤巷锚杆支护施工应严格按照设计和作业规程要求进行，确保施工质量。
1.8 与煤巷锚杆支护技术有关的各级管理和技术人员，以及操作工人，都应进行锚杆支护技术培训。
1.9 本规范未涉及的煤巷锚杆支护技术问题，应按煤炭行业有关规定执行。
第二章巷道围岩地质力学评估与现场调查2.1 巷道围岩地质力学评估与现场调查是煤巷锚杆支护设计的基础依据和先决条件，必须在进行支护设计之前完成。
2.2 地质力学评估与现场调查首先应确定评估与调查的区域，考虑巷道服务期间影响支护系统的所有因素，随后的锚杆支护设计应该限定在这个区域内。
煤巷锚杆支护技术规范
28
4.2 煤巷锚杆支护设计
锚杆支护初始设计可采用以下一种或多种方法组 合进行：
a. 工程类比法：根据已经支护巷道的实践经验，通过类 比，直接提出锚杆支护形式与参数，也可根据巷道围 岩稳定性分类结果进行锚杆支护形式与参数设计；
b. 理论计算法：选择适合本矿区煤巷条件的锚杆支护理 论进行理论计算设计；
安装锚杆时，搅拌停止后到可以上紧螺母托板的时间。 [MT 146.1-2002，定义3.6]
13
3 术语和定义
下列术语和定义适用于本标准。
预紧力 pretension force
安装锚杆（锚索）时，通过拧紧螺母或采用 张拉方法施加在锚杆（锚索）上的拉力。
预紧力矩 moment of pretension
c. 数值模拟法：根据地质力学评估结果建立数值模拟模 型，通过多方案比较，确定锚杆支护初始设计。
29
4.2 煤巷锚杆支护设计
煤巷断面一般采用矩形或梯形，特殊情况下可采 用拱形或其他形状断面。煤巷断面设计应考虑以 下因素：
a. 煤巷布置（运输）的最大设备尺寸； b. 煤巷管线布置和行人要求； c. 煤巷通风要求； d. 预留煤巷变形量。
34
4.2 煤巷锚杆支护设计
锚杆支护基本参数宜选用表1中的系列。
表1 锚杆支护基本参数
序号 1 2 3 4 5 6
参数名称 锚杆长度 锚杆公称直径 锚杆排距 锚杆间距 锚索有效长度 锚索公称直径
单位 m mm m m m mm
参数值 1.6～3.0 16.0～25.0 0.7～1.5 0.7～1.5 4.0～10.0 15.2～22.0
对支护监测信息进行解释，并据此对支护设计 进行验证和修改的过程。
煤巷锚杆支护技术规范
一、煤巷锚杆支护技术规范编制的重要 性和必要性
为了适应锚杆支护技术的应用和推广，国家有关
部门于1986年颁布实施了《锚杆喷射混凝土支护技 术规范》和有关工程施工质量验收标准，成为当时 指导煤炭工业岩巷锚喷支护设计和施工的重要依据 和标准。
但是，随着锚杆支护技术的快速发展以及应用
范围不断扩大，原有的《锚杆喷射混凝土支护技术
赵中印
一、煤巷锚杆支护技术规范编制的重要 性和必要性
锚杆支护技术在我国全面推广始于70年代，起初 是从岩巷开始的。进入80年代以后，应用范围逐渐 扩大，支护形式也由单一锚杆支护（锚喷）支护， 逐步发展到锚网梁（带）、锚索等组合支护，但初 期支护对象仍以岩巷为主，煤巷锚杆支护进尺比例 较低。据不完全统计，1995年，我国煤巷锚杆支护
五、《煤巷锚杆支护技术规范（试行）》
4.1.10煤巷围岩应进行锚杆拉拔力试验，试验方法 参见附录A。锚杆拉拔力试验应在需支护的煤巷现场 或类似条件的围岩中进行，每次不少于3根锚杆。根 据试验结果判断围岩的可锚性。 4.1.11在一个地点获取的参数用于同一煤层的其 它地点时，应进行充分的现场调研和分析、评估。 4.1.12当煤巷围岩物理力学性质、围岩结构和原 岩应力条件发生显著变化时，应对地质力学参数进行 重新测定。 4.1.13应根据地质力学评估结果采用适合本矿区的 方法进行巷道围岩稳定性分类。
五、《煤巷锚杆支护技术规范（试行）》
3.21 信息反馈：对支护监测信息进行解释，并据此对支 护设计进行验证和修改的过程。 3.22 正式设计：根据监测信息，对初始设计进行验证或 修改，在技术性、经济性以及安全性等方面均能满足 生产要求的支护设计。 3.23 巷道顶板离层临界值：支护设计或工程实践分析确 定的巷道顶板允许的最大离层值。
