电缆测温的必要性
内置测温传感器10kV电缆分支箱电缆头测温技术研究
内置测温传感器10kV电缆分支箱电缆头测温技术研究近年来，随着电力行业的快速发展，10kV电缆分支箱作为电力系统中的重要设备，其安全稳定运行已成为电力系统运行管理的重要环节。
而10kV电缆分支箱电缆头的温度监测技术，作为保障其安全运行的关键一环，也越来越受到人们的关注。
为了更好地保障电力系统的安全稳定运行，内置测温传感器的10kV电缆分支箱电缆头测温技术研究成为当前期待解决的问题之一。
一、研究背景及意义10kV电缆分支箱作为电力系统输电与配电的重要设备之一，其稳定运行对整个电力系统的正常运行至关重要。
由于工作环境的特殊性，电缆分支箱电缆头往往会受到外部环境影响，加之长期运行的磨损和老化，容易造成电缆头温度升高，从而加剧电缆头的老化和绝缘性能的下降，影响到电力系统的安全稳定运行。
对10kV电缆分支箱电缆头的温度进行实时监测，对于预防事故的发生，保障电力系统的正常运行具有重要意义。
二、内置测温传感器的优势与特点为了更好地实现对10kV电缆分支箱电缆头的实时监测和智能管理，需要对内置测温传感器10kV电缆分支箱电缆头测温技术进行深入研究与探索。
1. 内置测温传感器的选型首先需要选择适合的内置测温传感器，这需要考虑到其测温范围、测温精度、抗干扰能力等因素，以满足实际应用的需要。
目前，市场上已经出现了多种类型的内置测温传感器，如热电偶、热敏电阻、红外线传感器等，需要根据具体情况进行选型。
2. 内置测温传感器的安装与调试选定合适的内置测温传感器后，需要进行安装和调试工作。
由于内置测温传感器需要植入到电缆头内部，因此需要有专业人员进行施工，确保传感器的位置准确、稳固，以及传感器与监控系统的连接良好。
3. 监控系统的建设和优化内置测温传感器10kV电缆分支箱电缆头测温技术的研究还需要建设和优化监控系统，将传感器采集到的温度数据进行采集、存储和分析，实现对电缆头温度的智能监控和管理，以应对各种异常情况。
4. 技术的实际应用与推广研究成果需要在实际工程中得到应用和推广，为实现10kV电缆分支箱电缆头的实时监测和智能管理提供技术支持。

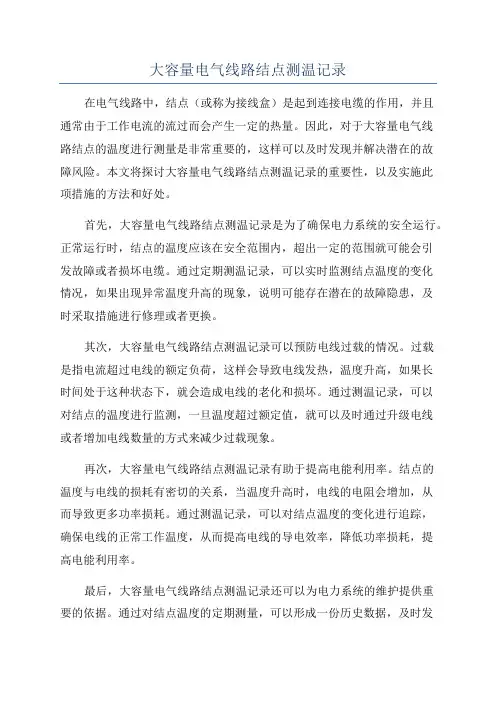

大容量电气线路结点测温记录
大容量电气线路结点测温记录在电气线路中，结点（或称为接线盒）是起到连接电缆的作用，并且通常由于工作电流的流过而会产生一定的热量。
因此，对于大容量电气线路结点的温度进行测量是非常重要的，这样可以及时发现并解决潜在的故障风险。
本文将探讨大容量电气线路结点测温记录的重要性，以及实施此项措施的方法和好处。
首先，大容量电气线路结点测温记录是为了确保电力系统的安全运行。
正常运行时，结点的温度应该在安全范围内，超出一定的范围就可能会引发故障或者损坏电缆。
通过定期测温记录，可以实时监测结点温度的变化情况，如果出现异常温度升高的现象，说明可能存在潜在的故障隐患，及时采取措施进行修理或者更换。
其次，大容量电气线路结点测温记录可以预防电线过载的情况。
过载是指电流超过电线的额定负荷，这样会导致电线发热，温度升高，如果长时间处于这种状态下，就会造成电线的老化和损坏。
通过测温记录，可以对结点的温度进行监测，一旦温度超过额定值，就可以及时通过升级电线或者增加电线数量的方式来减少过载现象。
再次，大容量电气线路结点测温记录有助于提高电能利用率。
结点的温度与电线的损耗有密切的关系，当温度升高时，电线的电阻会增加，从而导致更多功率损耗。
通过测温记录，可以对结点温度的变化进行追踪，确保电线的正常工作温度，从而提高电线的导电效率，降低功率损耗，提高电能利用率。
最后，大容量电气线路结点测温记录还可以为电力系统的维护提供重要的依据。
通过对结点温度的定期测量，可以形成一份历史数据，及时发现温度升高的趋势，以及异常变化的现象。
这样可以预防电线的老化和损坏，提前进行维护和修理，避免因为电缆故障而引发更大的事故。
为实施大容量电气线路结点测温记录措施，可以使用各种温度测量设备，如红外热像仪、热电偶或者热敏电阻等。
这些设备可以对结点温度进行准确的测量，并且记录和储存数据。
可以根据实际情况制定测量频率和测量位置，以及记录和分析方法。
综上所述，大容量电气线路结点测温记录对于电力系统的安全运行、预防过载、提高电能利用率以及提供维护依据都具有重要的意义。
浙江电缆测温方案
浙江电缆测温方案引言随着国家电网的不断发展和电力设备的增加，电缆的温度监测变得越来越重要。
在电力传输和分配过程中，电缆是非常重要的组成部分，因此及时准确地监测电缆温度对于保障电力系统的安全运行至关重要。
本文将介绍一种浙江电缆测温方案，通过使用一套系统来实现对电缆的温度监测。
方案概述浙江电缆测温方案是一套基于红外测温技术的电缆温度监测系统。
该方案可以通过非接触式的方式对电缆进行温度测量，并将测量结果实时传输给监控中心，以便及时掌握电缆的温度变化情况。
主要组成部分浙江电缆测温方案包括以下主要组成部分：1. 红外测温设备红外测温设备是该方案的核心部分，用于对电缆表面的温度进行测量。
它可以通过红外线感应器来感知电缆表面的热辐射，进而计算出电缆的温度。
这种测温设备具有非接触、即时、准确的特点，能够在不干扰电缆运行的情况下进行温度测量。
2. 数据传输系统数据传输系统用于将红外测温设备获取的温度数据传输给监控中心。
该系统可以通过无线网络或有线网络进行数据传输，确保温度数据能够及时传送给监控中心，并且具备一定的安全性保证，以防止数据泄露或被篡改。
3. 监控中心监控中心是浙江电缆测温方案的控制中心，用于接收、处理和显示来自红外测温设备的温度数据。
监控中心通常配备有专门的软件，可以对温度数据进行实时分析和报警处理。
此外，监控中心还可以提供历史数据记录和数据查询功能，以便进行后续分析和评估。
方案优势浙江电缆测温方案具有以下几个优势：1. 非接触式测温该方案使用红外测温技术，可以实现对电缆表面温度的非接触式测量，无需直接接触电缆，避免了对电缆造成损坏的风险。
2. 实时监测红外测温设备可以实时监测电缆温度变化，并将数据传输给监控中心，以便即时采取相应的措施。
3. 准确度高红外测温设备具有较高的测量精度，可以提供准确的温度数据。
4. 数据分析和报警功能监控中心配备有专门的软件，可以对温度数据进行实时分析，并设置相应的报警规则，一旦温度异常，则可以及时发出警报，以避免电缆温度过高导致的安全问题。
光纤测温系统在电缆运行维护中的应用

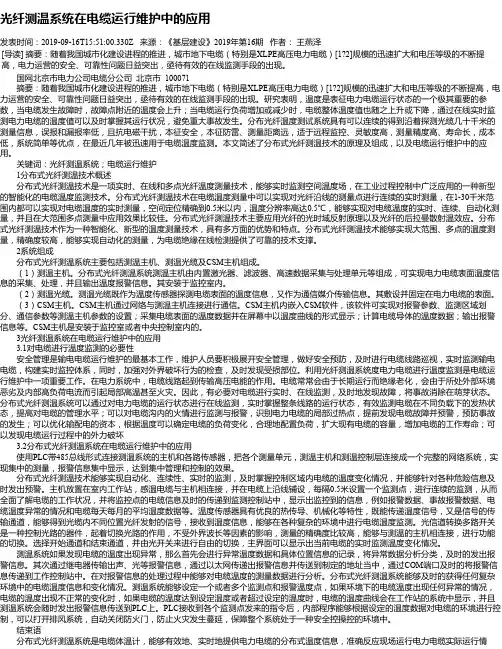

光纤测温系统在电缆运行维护中的应用发表时间：2019-09-16T15:51:00.330Z 来源：《基层建设》2019年第16期作者：王燕泽[导读] 摘要：随着我国城市化建设进程的推进，城市地下电缆（特别是XLPE高压电力电缆）[1?2]规模的迅速扩大和电压等级的不断提高，电力运营的安全、可靠性问题日益突出，亟待有效的在线监测手段的出现。
国网北京市电力公司电缆分公司北京市 100071摘要：随着我国城市化建设进程的推进，城市地下电缆（特别是XLPE高压电力电缆）[1?2]规模的迅速扩大和电压等级的不断提高，电力运营的安全、可靠性问题日益突出，亟待有效的在线监测手段的出现。
研究表明，温度是表征电力电缆运行状态的一个极其重要的参数，当电缆发生故障时，故障点附近的温度会上升；当电缆运行负荷增加或减少时，电缆整体温度值也随之上升或下降，通过在线实时监测电力电缆的温度值可以及时掌握其运行状况，避免重大事故发生。
分布光纤温度测试系统具有可以连续的得到沿着探测光缆几十千米的测量信息，误报和漏报率低，且抗电磁干扰，本征安全，本征防雷、测量距离远，适于远程监控、灵敏度高，测量精度高、寿命长，成本低，系统简单等优点，在最近几年被迅速用于电缆温度监测。
本文简述了分布式光纤测温技术的原理及组成，以及电缆运行维护中的应用。
关键词：光纤测温系统；电缆运行维护1分布式光纤测温技术概述分布式光纤测温技术是一项实时、在线和多点光纤温度测量技术，能够实时监测空间温度场，在工业过程控制中广泛应用的一种新型的智能化的电缆温度监测技术。
分布式光纤测温技术在电缆温度测量中可以实现对光纤沿线的测量点进行连续的实时测量，在1-30千米范围内都可以实现对电缆温度的实时测量，空间定位精确到0.5米以内，温度分辨率高达0.5℃，能够实现对电缆温度的实时、连续、自动化测量，并且在大范围多点测量中应用效果比较佳。
分布式光纤测温技术主要应用光纤的光时域反射原理以及光纤的后拉曼散射温效应。
光纤测温系统在电缆输电线路中的运用
光纤测温系统在电缆输电线路中的运用随着高压电缆运用越来越来越广泛，电缆线路的日常维护检修的任务对于输电运行部门也越来越大，各种电缆线路的监测装置也应运而生。
电缆光纤测温系统能实现电缆温度的实时监测，记录电缆线路在不同荷载下的发热状态，收集详细数据；通过光纤测温系统反馈信息，可及时发现电缆线路存在故障，调整电缆运行状态，延长电缆线路的运行寿命；也能大大降低运行部门的工作强度，对保障电缆线路可靠运行具有重大现实意义。
一、光纤测温系统的功能电力系统中，线路分为电缆和架空线路。
电缆线路一般敷设于地面以下，运行检修困难。
电缆会因为过载或外部原因，导致电缆局部运行温度过高。
电缆温度过高，将大大缩短电缆的使用寿命。
经相关厂家试验论证，电缆持续运行在70℃以上时，电缆运行寿命缩短三分之一。
因此，有必要对电缆进行在线、实时监测，能将故障信息迅速发送至运行人员，运行人员及时处理故障，保障电力的供应。
光纤测温系统可以通过对电缆的运行状态进行实时监测，监测电缆在不同荷载下的运行温度，并对突发事件及时发送至运行人员手机中，提高运行部门管理水平；系统能对电缆沟、隧道内的火灾进行监测与报警，提前发现电缆故障并预警，预防事故的发生；可以优化电缆线路的运行状态，根据传输的负荷确定电缆温度变化的规律，在考虑电缆运行寿命的情况下，可选择传输最大的线路容量，提高线路的利用效率。
综上所述，光纤测温分析系统具体应具有以下主要功能：电缆运行温度监测功能，能实时监测记录电缆的不间断运行温度；温度异常报警功能，并且在该状态下电缆的实际运行载流量；系统能通过自主计算，在设定过载电流和最高允许温度计算出过载时间；设定运行电流和运行时间可以计算出电缆的运行温度；设定过载时间和最大允许温度可计算出最大允许过载电流；电缆动态载流量分析功能（日负荷）；自动生成运行报告功能，可方便地为项目调试和文件归档列出详细的报告。
二、测量原理光纤测温系统是基于光纤的拉曼散射效应，激光器发出的光脉冲与光纤SiO2分子相互作用，发生散射，其中拉曼散射与光纤SiO2分子的热振动能相互作用，对温度的变化敏感。
电缆耐压温升实验
电缆耐压温升实验一、实验目的电缆耐压温升实验的主要目的是：1. 测试电缆的绝缘耐压性能，判断其是否符合标准要求；2. 测试电缆在正常工作条件下产生的温升情况，评估其耐热性能；3. 为电缆的选型和使用提供参考数据，确保电力系统的安全运行。
二、实验原理电缆耐压温升实验一般分为耐压实验和温升实验两部分。
耐压实验是通过施加高压使电缆绝缘受到电场的考验，观察是否发生击穿现象；温升实验则是通过施加额定电流，测量电缆的温升情况。
1. 耐压实验原理：在耐压实验中，将电缆放入水中进行试验，通过施加高压，检查电缆绝缘是否有漏电现象。
实验中会记录电压值和漏电流值，通过计算绝缘电阻来评估电缆的绝缘性能。
2. 温升实验原理：在温升实验中，根据电缆的额定电流和额定电压，在实验箱内设置相应的电流和电压值，测量电缆的表面温度升高情况，从而评估其耐热性能。
实验过程中会记录电流值、电压值以及温升情况，并根据实验结果评估电缆的耐热性能。
三、实验步骤电缆耐压温升实验一般需要按照以下步骤进行：1. 准备实验设备：实验箱、电缆、电流表、电压表、温度计等设备。
2. 连接电缆：将电缆连接到实验箱中，并确保连接牢固。
3. 进行耐压实验：施加高压，观察是否发生击穿现象，记录电压值和漏电流值。
4. 进行温升实验：设置额定电流和电压值，测量电缆的温升情况，记录电流值、电压值和温升情况。
5. 数据处理：根据实验结果计算电缆的绝缘电阻、温升情况等参数，评估电缆的性能。
6. 结果分析：根据实验结果评估电缆是否符合标准要求，提出改进意见。
四、实验注意事项在进行电缆耐压温升实验时，需要注意以下事项：1. 实验操作人员应严格按照操作规程进行，确保实验过程安全可靠。
2. 实验箱内应保持清洁干燥，避免发生漏电和其他安全隐患。
3. 电缆连接应牢固可靠，避免发生短路或其他意外。
4. 在实验过程中应密切观察电缆的情况，及时处理异常情况。
5. 实验结束后应对设备进行清洁、维护和保养，确保设备的长期可靠运行。
北京电缆测温方案
北京电缆测温方案引言随着电力行业的发展和对电力设备安全的要求越来越高，电缆温度监测变得越来越重要。
尤其是在大城市如北京，电力设备的密度很高，电缆的温度状态直接影响设备的安全运行。
因此，我们需要制定一套可靠的电缆测温方案，以提高电力设备的安全性和可靠性。
背景电缆温度过高会导致绝缘材料老化，甚至引发火灾事故。
因此，对电缆的温度进行实时监测是必要的。
目前，常用的电缆温度监测方法包括红外测温和光纤测温两种。
红外测温红外测温是一种非接触式测温方法，它通过检测电缆表面的红外辐射来推断电缆的温度。
该方法适用于单根或几根电缆的测温，但对于大规模的电缆系统，使用红外测温较为困难。
光纤测温光纤测温是一种通过光纤传感器来测量电缆温度的方法。
该方法的原理是利用光纤中的光信号受温度变化的影响而发生变化，通过监测这种变化可以得出电缆的温度。
光纤测温方法可以实现多点同时测温，适用于大规模的电缆系统。
方案基于上述背景和需求，我们提出以下北京电缆测温方案：1.光纤测温系统：选用光纤测温方法进行电缆温度监测。
光纤测温系统由传感器、光纤和数据采集器组成。
2.传感器选择：选用高精度和高稳定性的光纤传感器。
传感器需要具备快速响应和长寿命的特点，以确保测温结果准确可靠。
3.光纤安装：将光纤沿着电缆布置，采用合适的方式固定光纤。
光纤的布置应考虑电缆的特点和走向。
在布置光纤时，需要避免光纤受到外界环境的干扰，以保证测温的准确性。
4.数据采集器：数据采集器负责收集传感器传输的数据，并将数据传输到监控中心。
数据采集器需要有较强的数据处理能力和通信能力，以适应大规模的电缆系统的需求。
5.监控中心：通过监控中心可以实时监测电缆的温度状态，并在温度异常时发出警报。
监控中心还可以记录和分析历史数据，提供数据分析和故障诊断功能。
优势我们的北京电缆测温方案具有以下优势：1.高精度：采用高精度的光纤传感器进行测温，保证测温结果的准确性。
2.多点测温：光纤测温系统可以实现对大规模电缆系统的多点同时测温。
内置测温传感器10kV电缆分支箱电缆头测温技术
内置测温传感器10kV电缆分支箱电缆头测温技术发布时间：2022-09-26T01:11:57.327Z 来源：《中国科技信息》2022年第33卷10期作者：黄智王沙[导读] 在目前的电力运行当中，电缆的使用已经十分的普遍，因此实现对电缆的管理强化有助于提升电力系统的稳定和持续。
黄智王沙国网岳阳供电公司湖南省岳阳市 414300摘要：在目前的电力运行当中，电缆的使用已经十分的普遍，因此实现对电缆的管理强化有助于提升电力系统的稳定和持续。
从现阶段的电缆具体管理来看，为了实现管理上的统一和规范，在电缆的运行管理当中使用了10kV的电缆分支箱，此类网柜的使用给电缆运行检测带来了积极的影响，同时也埋下了安全隐患。
就目前的调查研究来看，环网柜会时常发生因为温度过高而引起的安全事故，因此对环网柜进行温测，实现温度的合理控制十分的必要。
基于此，本文就内置温测传感器的10kV电缆分支箱电缆温测技术进行研究和探讨。
关键词：温测传感器；10kV电缆分支箱；温测技术电缆在目前的电力系统当中有着普遍的应用，其稳定性和安全性对于电力系统的运行有着重要的影响。
为了在电缆的时间运行中对其实现运检的强化，设立环网柜十分的必要。
而在目前的环网柜实际利用中发现，80%的电缆事故与温度升高有关，因此在环网柜的管理当中，对电缆头进行温度测量便成为了一项中重要的内容。
之所以要加强对电缆头的测温，主要是因为环网柜中电缆接口处是最有可能存在接触不良的地方，因而诱发电缆头绝缘击穿造成弧光接地、引发相间短路等一系列事故。
鉴于此对配电运检专业所管辖的环网柜加入新型励磁变电电缆测温系统，以降低故障发生率，并实现实时负载调整。
提高供电可靠性。
一、10kV电缆分支箱电缆头测温技术利用的必要性目前电缆运检室管辖的环网柜，均无专门设计电缆头测温系统，属于无监测状态，存在电力隐患。
当电缆头因温度升高引起的电力事故，会严重影响人的生命财产安全，以及电力安全运行水平。
