第二章 电化学充氢装置

第二章电化学充氢装置本章首先从充氢方式的介绍引出了电化学充氢,其次详细地介绍了电化学充氢的原理,经过综合比较,本文最后利用自行设计的充氢装置在不同条件下的测试,得出了最佳充氢的方案。

2.1充氢方式介绍临氢环境下的材料,在运行操作中溶解大量的氢,在停工时又从内部逸出一定量的氢,残留于材料内的氢浓度将引起钢的氢脆和开裂。

氢溶解于金属的过程分为四个阶段[1],如图2-1:(1)气体分子向金属表面扩散;(2)在金属表面上分子的吸附、分解和化学吸着;(3)由化学吸着层向晶格中的原子转移;(4)金属晶格中原子的转移。

图2-1 氢在金属中溶解时的连续阶段图Fig.2-1 The continuous phase of dissolved hydrogen in the metal 氢从钢中析出则由三个连续过程组成:(1)溶解的氢由金属内部向表面迁移(扩散阶段);(2)原子状态氢逸出金属表面并形成氢分子;(3)氢分子从金属表面解吸进入气相。

对加氢反应器氢脆性能进行研究,需模拟现实环境对试样进行充氢,常用的充氢方法有:1)室温气相充氢法:将试样直接置于室温下的高纯氢中,氢将按吸附、溶解、扩散的过程进入试样。

根据物理、化学吸附的规律及氢溶解的规律,氢压越高氢进入试样的速度越快,时间越长氢进入试样的量越多。

由于这种充氢方法,即使采用很高的氢压能进入材料的氢含量也只有1wppm或则更低,而加氢反应器实际氢压在2-6wppm之间。

因此室温气相充氢对于2.25Cr-1Mo钢来说不合适。

2)高温高压充氢:高温高压充氢需要在高压釜中进行,如图2-2所示,在高温高压下始终保持高压釜内的氢浓度,实验室不具备这样的条件,而且从安全的角度来看也存在很大的隐患。

高温高压充氢最大的问题是,充氢结束后将试样从高压釜中取出需要先降温降压,这个过程需要一定的时间,等试样可以取出时,大量的氢会从试样中逸出,这就使试样内部不能保证一个固定的氢浓度。

图2-2 高温高压气相充氢原理Fig.2-2 Gas hydrogen charging principles under high temperature and pressure 3)化学腐蚀充氢:化学腐蚀就是将试样泡在腐蚀溶液中,使氢原子往试样内部进行扩散,化学腐蚀充氢在实验室还是比较容易实现的,存在的问题是化学腐蚀充氢需要进行很长一段时间,这样必然使整体实验的周期加长,而且化学腐蚀充氢会产生大量的H2S气体,对实验人员身体伤害较大。

4)电化学充氢:电化学充氢是将试样(M)放置在电解池的阴极,铂片做阳极,利用电解过程的阴极效应使氢进入金属内部。

电解液中电离出来的H+在阴极获得电子,形成氢原子而吸附在阴极表面,吸附的氢原子(H·M) 一部分通过去吸附扩散进入试样(即H·M→M·H→M+H);另一部分在试样表面复合成氢分子,变成H2气泡逸出电解液(即2H·M→H2·M→H2+ M)。

电解充氢时,电解液的组分、充氢电流密度、充氢时电解液的温度以及试样自身的材质状况等对充氢的效果都有影响。

因此必须确定合适的针对铬钳钢材料的电化学试验条件。

根据以上分析和前人的研究,电化学充氢具有以下优点:1)可以获得较高的氢浓度。

在正常操作情况下,加氢反应器在高温高压氢介质的工作条件下,氢在钢中的溶解度为2-6ppm 水平,用电化学充氢方法,钢中的氢浓度可以达到10ppm 以上,相对其实际工况更苛刻。

2)可以控制电流大小、充氢时间、充氢温度等条件,方便的获得实验所需的氢浓度。

3)操作简单、安全隐患小,设备成本比较合理,结构简单,试验费用低。

4)与高温高压充氢相比,获得所需氢浓度的时间相对较短。

以上表明,用电化学充氢方法可获得比实际工况条件苛刻的氢浓度,更能模拟反应器的停工状态,故该方法更适合加氢反应器氢脆的研究。

2.2电化学充氢原理氢渗透是在金属膜表面和金属膜内进行的一系列连续过程[1]。

它本身包括吸附、吸收、扩散和解析过程,其步骤如下:1)水化的氢离子从溶液中通过迁移到达阴极的双电层;2)水化的氢离子从溶液中通过迁移到达阴极的表面:++22(H H O)(H H O)⋅−−−→⋅迁移溶表面 (2-1)3)进行失水反应:++22(H H O)H O H ⋅→+ (2-2)4)进行放电反应:+H e H -+→ (2-3)5)原子氢吸附在金属表面:M+H M H →⋅吸 (2-4)这里M 表示阴极金属试样。

吸附在阴极表面的原子氢有两种去向,一种是进入试样内部,即6—8的过程;另一种是通过复合变成分子氢H 2,它吸附在金属的表面上,然后通过去吸附变成H 2气泡放出,即6*—9*的过程:6) 吸附的共价型原子氢通过溶解,变成溶解型吸附原子:H M M H ⋅→⋅溶共 (2-5)7) 溶解型原子氢通过去吸附,变成溶解在金属中的原子氢:M H M+H ⋅→溶 (2-6)8)处在表面附近的原子氢通过扩散,进入试样内部:H H −−−→扩散表内 (2-7)6*)原子氢变成溶解型吸附原子:H M M H ⋅→⋅溶共 (2-8)7*)去吸附成为金属中的间隙原子:M H M+H ⋅→溶 (2-9)8*)吸附的原子氢复合成分子氢,吸附在金属表面:2H M+H M H M+M ⋅⋅→⋅ (2-10)2H M+H H M ⋅→⋅ (2-11)9*) 分子氢去吸附以氢气泡方式逸出:22H M M+H ⋅→ (2-12)2.3充氢装置的设计过去使用的充氢装置[2]采用的是单线充氢,即每条线路上只有一个试样和铂片。

这种充氢方法具有很多其他充氢方法所不具备的优点,比如充氢量大,实验室操作简单,电流和温度等主要影响因素容易控制等。

但是针对本文所做的研究,它也有一定的局限性和不足,单线充氢必然需要对先冲氢的试样进行保存,待一组试样充氢结束后再进行冲击试验,采用液氮保存,在保存的过程中难免会有氢的逸出,为此本文对上述装置进行改进。

与单线充氢装置不同,本文采用的是串联电路电化学充氢装置,即将每一回路中串联3个试样和铂片。

在串联电路中,电路中的电流为一个定值,这正好符合需要输出恒定电流进行电化学充氢的要求,具体的原理图如下图2-3 。

由于是首次采用这样的充氢装置进行电化学充氢,本文对其进行了一系列的实验,以确保其充氢的可靠性。

(a)串联电路电化学充氢装置原理图(b)串联电路电化学充氢装置实物图图2-3 串联电路电化学充氢装置Fig.2-3 Electrochemical hydrogen charging device with series circuit 2.3.1试验装置电化学充氢主要试验设备有:(1)电解槽(2)稳压电源(3)保温桶(4)恒温水浴锅(5)甘油测氢仪2.3.2冲击试样充氢参数的测定(1)温度的影响考虑到实验室充氢可操作性以及参照文献[3]的研究,本文采用常温下充氢。

(2)充氢时间的影响采用充氢装置对试样进行常温下不同时间的充氢,电流取:0.07A ,数据如表2-1。

表2-1不同时间下的氢含量Table 2-1 Hydrogen content in different times时间(h )50 93 106 130.5 144 168 氢含量(ppm )1.89 3.15 3.78 5.46 5.80 5.91氢含量(p p m )时间(h)图2-4 时间对氢含量的影响Fig.2-4 Effects of time on hydrogen content从图2-4来看:随着充氢时间的增加,氢含量在不断的增大,但是时间增加到144小时以后氢含量增长的幅度基本平稳,根据试验结果本文所选充氢时间为144h 。

(3)充氢电流的影响采用充氢装置对试样进行常温下不同电流下充氢,时间为144h ,数据如表2-2。

表2-2不同电流下的氢含量Table 2-2 Hydrogen content in different current电流(A )0.01 0.02 0.05 0.07 0.10 0.12 氢含量(ppm )1.51 1.82 3.21 5.80 5.91 5.98氢含量(p p m )电流(A)图2-5电流对氢含量的影响Fig.2-5 Effects of current on hydrogen content从图2-5来看:电流越大氢含量也越大直至达到一个稳定值,本文综合考虑选择0.07A 。

终上所述,冲击试样充氢参数为:温度:常温(20℃);电流:0.07A ;时间:144h 。

2.3.3俄歇试样充氢参数的测定由于充氢电流大小和试样的尺寸有关,经计算俄歇试样充氢参数为温度:常温(20℃);电流:0.02A ;时间:144h 。

2.3.4 不同试样充氢量的比较虽然串联电路上的电流为恒定值,但是具体在电路不同位置的试样充氢后的氢含量还需要进一步进行测定。

利用自制甘油测氢仪对同一串联电路中充氢后的试样进行测试,测试结果如表2-3。

充氢参数为温度:常温(20℃);电流:0.07A ;时间:144h 。

表2-3 不同试样的氢含量Table 2-3 Hydrogen content of different test samples试样编号 1﹟ 2﹟ 3﹟氢含量(ppm ) 5.80 5.76 5.81通过测试结果可以发现,串联电路上的试样充氢量差别较小,能满足试验的要求。

2.4本章小结通过比较4种不同的充氢方式,本文的研究选用了电化学充氢,并且对充氢方式进行了一定程度的改进,采用串联电路进行电化学充氢。

该方法在保证充氢浓度的同时提高了充氢的效率,缩短了实验周期,并且充氢后的试样无须保存,避免了氢在保存过程中逸出,更能准确地反映氢对加氢反应器材料回火脆化的影响。

通过一系列的实验得出最近充氢方案:(1)冲击试样:温度:常温(20℃);电流:0.07A;时间:144h。

(2)俄歇试样:常温(20℃);电流:0.02A;时间:144h。

参考文献[1] 陈永定, 余新昌等编译. 金属和合金中的氢, 冶金工业出版社, 1998.[2] 华丽, 朱奎龙, 王志文等. 2-1/4Cr-1Mo钢抗氢脆性能的研究[J]. 华东理工大学学报, 2003, 29(6):621-624.[3] 华丽. 加氢反应器用2-1/4Cr-1Mo钢材质脆化的研究[D]. 上海:华东理工大学, 2000.。

合集下载

制氢装置操作规程

制氢装置操作规程

制氢装置操作规程制氢装置是一种用于制备氢气的设备,在使用时应严格遵守以下操作规程,以确保安全、高效地进行实验和生产。

一、制氢装置的基本操作步骤1.将电解槽中的水倒入烧杯中,加入几滴pH试剂,并用漏斗将水倒回电解槽中,直到电解槽中水的量充足。

2.打开电解槽底部的进水阀门,将水流入电解槽中,直至电解槽中的水位超过电解槽最低电极的位置。

3.将氢气收集管连接到电解槽的气体产生口,并将氢气收集瓶放入水中,让水位高于氢气收集管中的水位。

4.打开电源开关,设定适当的电流和电压,开始电解。

5.在电解的过程中,定期检查水位和氢气收集管中的气体量,避免电解槽中的水位过高或气体收集管中的气体量过大。

6.在制备氢气后,关闭电源开关和进水阀门,卸下收集瓶和氢气收集管,将装置清理干净。

二、制氢装置的安全操作注意事项1.在使用制氢装置前,应仔细阅读操作手册,并根据手册中的指导进行操作。

2.加入水和试剂时,应小心谨慎,避免操作不当导致水和试剂的溅出和浪费。

3.在电解过程中,应严格按照设定的电流和电压进行操作,避免设定过高或过低的电流和电压带来的安全隐患。

4.定期检查电解槽和电源电路等部件的接线和运行状态,避免发生漏电、短路等安全问题。

5.对于不明白的问题,应及时向专业人士咨询,避免因为操作不当而发生意外事故。

三、制氢装置的日常维护方法1.在制备氢气后,应及时关闭电源开关和进水阀门,并且将电解槽中剩余的水和试剂清理干净,以避免水和试剂污染环境。

2.定期清洗电解槽和氢气收集管等部件,防止氢气污染或设备受到腐蚀。

3.对于设备中出现故障或需要更换部件时,应及时联系专业人士进行检修和更换。

4.定期进行维护保养,确保设备的运行状态良好,延长使用寿命。

四、制氢装置的故障处理方法1.发现电解槽中电流过大或气体产生量异常时,应立即停止操作,排除故障原因,并做好记录。

2.对于电解槽内径变小、氢气收集管出现堵塞等情况,应及时进行清洗和维护。

3.如出现电源电路短路、漏电等故障,应立即断开电源并联系专业人士进行修理。

制氢站培训资料 99页-高清

制氢站培训资料 99页-高清

3 电解液循环量控制在正常值;
4 密切监视气体纯度;
5
按时测量小室电压,测电压时注意电极方向,且不能让电压
表某一极棒的触头同时接触两片极板造成短路;
制氢站培训教材------第一版
6
电解槽上一定要清理干净,不得有金属物和碱液等导电介
质,周围不能放置其它金属物品,以防不慎落在槽体上造成小室短
路;
7 定期清洗过滤器,清除滤网上的石棉绒毛和其它杂质;
制氢站培训教材------第一版
此时: 阳极反应:4 OH一—4e = 2 H2O + O2 阴极反应:4 H2O + 4e = 2 H2 ↑ + 4 OH总反应 2 H2O = 2 H2 ↑ + O2 ↑
从反应方程式得出: 1 水电解时,产生一份氧气和两份氢气。 2 加入KOH或NaOH只起导电作用,在电解过程中不被消耗。
制氢站培训教材------第一版
第二章 水电解制氢装置组成
一、电解槽分类:
1、单极性电解槽:单极电解槽是由外部并联若干个电解 槽组成的。而单元电解槽由若干个彼此交替的、彼此平行的 阳极版和阴极版组成。对于一个电极而言只能做阳极或阴极。 单极性电解槽安装、维修简便,效率低,体积大。
制氢站培训教材------第一版
9、在建筑材料和轻工业中,如玻璃和人造宝石的制造和加工, 氢气被广泛地用作燃烧气和保护气。 氢气优点:便于储存和运输,对环境无污染,被誉为“清洁”的新 能源。
制氢站培训教材------第一版
三、氢气制取方法
1、水电解:设备体积小,流程简单,纯度高,杂质少,无污染; 但能耗高,产量小。
2、氨分解:产气量大,但纯度不高。 3、甲醇、天然气裂解:能耗低,产气量大,杂质复杂,不易分 离。

系列水电解制氢装置安装使用说明书

系列水电解制氢装置安装使用说明书

CNDQ 系列水电解制氢装置安装使用说明书(微机控制)目录第一章概述1.水电解制氢装置工作原理 (1)2.水电解制氢装置用途与技术参数 (1)3.水电解制氢装置用途与技术参数 (2)4.水电解制氢装置工艺流程 (3)第二章安装1.制氢站 (4)2.工艺部分 (5)3.控制部分 (6)4.整流部分 (7)5.配电装置 (7)第三章操作规程1.工艺系统开机前的准备 (8)2.整流装置开机前的准备 (9)3.自控开机前的准备 (10)4.稀碱试车 (10)5.浓碱正式运行 (12)第四章设备维护安全事项与故障排除1.设备维护 (12)2.安全注意事项 (13)3.故障及排除方法 (14)附录一 ZDQ系列水电解制氢装置带控制点的工艺流程图附录二 KOH水溶液温度比重对照表 (18)附录三用户自备件清单 (19)附录四系统控制参数整定值参考 (21)附录五报警连锁一览表 (22)第一章概述1.水电解制氢装置工作原理水电解制氢的原理是由浸没在电解液中的一对电极中间隔以防止气体渗透的隔膜而构成的水电解池,当通以一定的直流电时,水就发生分解,在阴极析出氢气,阳极析出氧气。

其反应式如下: 阴极:2H2O+2e→H2↑+2OH-阳极: 2OH--2e→H2O+1/2O2↑总反应: 2H2O→2H2↑+O2↑产生的氢气进入干燥部分,由干燥剂吸附氢气携带的水分,达到用户对氢气湿度的要求。

本装置干燥部分采用原料氢气再生,在一干燥塔再生的同时,另一干燥塔继续进行工作。

2.水电解制氢装置的用途与技术参数表1制氢装置主要技术参数表2.1 设备的用途CNDQ系列水电解制氢干燥装置是中国船舶重工集团公司第七一八研究所新研制成功并独家生产的全自动操作的制氢干燥设备,其主要技术指标达到或超过九十年代末世界先进水平,适用于化工、冶金、电子、航天等对氢气质量要求高的部门,是目前国内最先进的并可替代进口的制氢设备。

2.2 主要技术参数CNDQ5~10/3.2型水电解制氢干燥装置的主要技术参数如表1本装置采用微机控制,对本装置的主要的主要参数:压力、温度、氢氧液位差可进行自动调节;对干燥器的再生时间及再生温度进行自动控制。

水电解制氢装置范文

水电解制氢装置范文

水电解制氢装置范文
1.引言
2.设计原理
3.设计步骤
3.1电解槽设计
电解槽由两个电极(阳极和阴极)和一个电解质溶液组成。

阳极通常
采用铂、钽等耐腐蚀材料制成,阴极通常采用不锈钢制成。

电解质溶液可
以选择酸性溶液如稀硫酸或碱性溶液如氢氧化钾溶液。

电解槽应具备良好
的密封性和耐腐蚀性。

3.2电源设计
电源为电解槽提供直流电能,可以选择直流电源或太阳能电池板等可
再生能源。

电源应具备稳定的输出电流和电压,以保证电解过程的稳定性。

3.3气体分离器设计
气体分离器用于将电解槽中的氧气和氢气分离开来。

可以采用膜分离
技术或吸附剂分离技术,如使用聚合物膜或分子筛材料进行分离。

气体分
离器应有良好的分离效果和高气体纯度。

3.4储氢罐设计
储氢罐用于储存制得的氢气。

可以选择金属储氢材料如镁合金、钛合
金等或高压气瓶等储存方式。

储氢罐应具备较大的储氢容量和良好的密封性。

4.工作原理
在电源的作用下,电解槽中的水分子被电解成氢气和氧气。

电解槽中的阴极释放氢气,阳极释放氧气。

气体分离器将氢气和氧气分离开来,氢气进入储氢罐储存,而氧气则排放到大气中。

5.结束语。

制氢装置操作说明书

制氢装置操作说明书

DQ-10(5)/3.2型中压水电解制氢装置使用说明书第一册注意1.现场管道安装时,氢气管路必须先做脱脂处理。

所有管道安装完毕后,整个系统必须先用清水冲洗干净,再采用无油氮气、以不小于20 m/s的流速进行吹扫,直至出口无铁锈无尘及其他杂物。

2.插焊球阀需现场安装时,则应在球阀点焊后解体,焊接好后再将球阀按解体反顺序组装好。

截止阀需现场焊接时,则应先把截止阀打倒全开位,再进行焊接。

目录一. 概述:1. DQ-10(5)/3.2型制氢型号说明2. 水电解制氢设备工作原理3. 水电解制氢设备用途与性能4. 水电解制氢设备包括范围5. 水电解制氢设备主要结构二. 系统介绍及设备安装1. 工艺流程介绍2. PLC自控系统介绍(参看第二册)3.设备安装三. 设备调试操作1. 调试前准备1).检查安装情况2).制氢机清洗3).气密试验4).碱液的配制5).其它准备工作2. 设备试机四. 设备的操作规程1. 开机操作顺序2. 定期巡视及维护3. 正常情况下停机4. 非正常情况下停机5. 安全注意事项6. 常见故障及排除方法一.概述1、DQ-10(5)/3.2型制氢设备型号说明工作压力(Kg/cm2)氢气产量(Nm3/h)水电解制氢设备2、水电解制氢设备工作原理将直流电通入强碱的水溶液,使水电解成为氢气和氧气。

其反应式为: 阴极上: 4H2O+4e→2H2↑+4OH阳极上: 4OH─―4e→2H 2O+O2↑总反应式: 2H 2O=2 H2↑+ O2↑3、水电解制氢设备用途与性能(1)用途DQ-10(5)/3.2型中压水电解制氢设备是用于氢冷发电机的制氢设备,同时也可用于电子、化工、冶金、建材等行业作为制氢或制氧设备。

(2)设备主要技术性能如下:1).氢气产量:10(5)Nm3/h (20℃,1atm)2).氧气产量: 5(2.5)Nm3/h3).氢气纯度:≥99.9%4).氧气纯度:≥99.2%5).氢气含湿量: ≤4g/Nm3 (经过洗涤分离后)6).系统工作压力:3.14MPa(也可在0.8-3.14 MPa之间的任何压力下运行)7).氢、氧分离器液位差:±20mm8).电解槽小室总数: 62(34)个9). 小室电流: 370A10).电解槽额定电压:62V~72V(30V~42V)11).电解槽总电流:740A12).电解槽工作温度:≤90︒C13).电解槽直流电耗:4.8KWh/Nm3H214).电解液:26%NaOH或30%KOH15).氢气干燥量: 10(5)Nm3/h16).干燥后氢气湿度:露点≤-50︒C ,绝对湿度≤0.0291g/m317).干燥器工作温度:1.干燥:室温 2.再生:160︒C~230︒C18).干燥器工作周期:24小时19).干燥器额定功率:2.2KW(3).制氢装置使用条件1).设备布置在室内2).原料水:蒸馏水,要求电阻率>105Ω.cm,氯离子含量<2g/m3,铁离子含量<1g/m3,悬浮物<1g/m3,用量: 10(5)Kg/h。

氢气发生器内部构造

氢气发生器内部构造

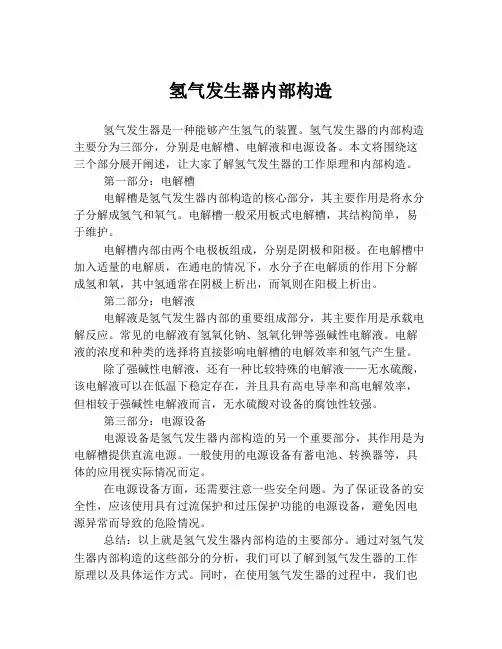

氢气发生器内部构造氢气发生器是一种能够产生氢气的装置。
