4、煤矿综合信息化、自动化系统模 型
2021/8/12
23
第23页/共39页
基本模型
管理信息系统
管理层
信息交换与处理中心 / 数据仓库
综合监控监测系统
监控层
调工 度业 通电 信视 中系 心统
井 下 人 员 监 测 系 统
井
下 安 全 与 生 产 监
井 下 设 备 监 控

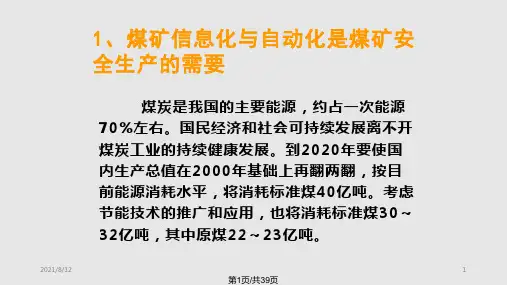

1、煤矿信息化与自动化是煤矿安 全生产的需要
煤炭是我国的主要能源，约占一次能源 70%左右。国民经济和社会可持续发展离不开 煤炭工业的持续健康发展。到2020年要使国 内生产总值在2000年基础上再翻两翻，按目 前能源消耗水平，将消耗标准煤40亿吨。考虑 节能技术的推广和应用，也将消耗标准煤30～ 32亿吨，其中原煤22～23亿吨。
2021/8/12
12
第12页/共39页
（6）排水监控系统主要用来监测水仓水 位、水泵开停、水泵工作电压、电流、功率、 阀门状态、流量、压力等，并实现阀门开关、 水泵开停控制、地面遥控及调度。
2021/8/12
13
第13页/共39页
（7）火灾监控系统主要用来监测一氧化 碳浓度、二氧化碳浓度、氧气浓度、温度、 压差等，并通过风门、风窗控制，实现均压 灭火控制；注氮灭火控制；自然发火预报等。
2021/8/12
4
第4页/共39页
因此，针对煤矿井下的特殊环境和煤矿安全生产的需求，探讨煤矿 信息化和自动化的发展方向，研究如何通过煤矿信息化和自动化建设减少伤 亡事故发生，降低百万吨死亡率，保障煤矿安全生产具有十分重要的意义。
2021/8/12
5
第5页/共39页
煤矿综合自动化系统-综采系统 PPT课件
3、集中监控的问题 ⑴统一采集、显示、归档、查询 ⑵报警与故障的判断 ⑶二次传感问题 ⑷多传感融合 ⑸频谱分析 ⑹传感树 ⑺传感分类 ⑻传感关联
32
4、传感器分类 ⑴开关信号
①输入/输出/操控/显示 ②输入信号划分：限位开关、运行返回、故障返回、 报警返回、远控起停输入、保护输入。 ⑵模拟信号 ①模拟量分类 温度（开放式/封闭式）、压力（水、油、乳化液）、位 移、流量、电流、浓度、液位。 ②单调式、惯性式、跃变式。
无人工作面-无线全覆盖 21无人工作面Fra bibliotek三机联动 22
无人工作面-信息集成中心 23
主要内容
一、综采工作面装备 二、系统集成 三、远程控制 四、辅助决策 五、智能化工作面的关键技术 六、自动化技术的具体应用
24
一、 综采工作面装备 1、 综采工作面的装备 ⑴电牵引采煤机 ⑵电液支架 ⑶输送设备 ⑷供电设备 ⑸通讯设备 ⑹控制设备 ⑺其它设备
37
五、智能化工作面的关键技术
1、异构集成 2、协同控制 3、智能控制 4、智能评估与诊断 5、三机联动 6、自适应截割 7、同步互锁 8、3DVR
38
六、自动化技术的具体应用－综采
39
40
41
42
43
六、自动化技术的具体应用－连采
44
45
46
47
48
49
综采工作面监控系统
业今后发展的方向。三者之间“信息化”是实质、“数字化” 是表达形式、“自动化”是目的。
⑴不同层次下的数字化 设备互联、单元互联、子系统互联 ⑵集中监控 ⑶远程控制 ⑷辅助决策
30
2、互联的问题 ⑴统一的接口（接口分为同构互联、异构互联） ⑵连接方式包括 ①总线互联（MODBUS互联、CANBUS互联、DP互联） ②以太网互联（无线网互联、有线网互联） ③因特网互联（物联网互联） ⑶通讯协议问题（全局广播模式、定期巡检模式、事 件与消息模式、自动上传模式、交互应答模式）
煤矿综合自动化系统
数据采集与监控模块
数据采集
实时获取井上和井下的各 种数据，包括但不限于设 备运行状态、环境参数、 生产数据等。
数据处理
对采集到的数据进行处理 ，包括数据清洗、数据分 析、数据存储等。
监控与预警
对设备运行状态、环境参 数等进行实时监控，当出 现异常情况时，及时发出 预警信号。
生产调度模块
生产计划
根据矿山的实际情况，制定合 理的生产计划，包括采煤、掘
光纤传输系统
总结词
光纤传输系统具有高可靠性、高速传输和抗干扰能力强的特 点，适用于煤矿复杂环境下的数据传输。
详细描述
光纤传输系统采用光信号进行数据传输，具有传输距离远、 传输速度快、抗电磁干扰能力强等优点。在煤矿综合自动化 系统中，光纤传输系统可以用于各种传感器、执行器和监控 中心之间的数据传输。
05
煤矿综合自动化系统的应用实例
某矿井工况监测与预警系统
总结词
实时监测、预警、决策
详细描述
该系统可实时监测矿井内的工况，如气体浓度、温度、 压力等，当监测到异常数据时，系统会立即发出预警， 为矿井工作人员提供决策支持，确保安全作业。
某矿井人员定位与调度系统
总结词
人员定位、调度、管理
详细描述
该系统通过特定设备对矿井内工作人员进行定位管理 ，可实时掌握人员分布情况，进行合理调度，提高矿 井作业效率，降低意外事故发生概率。
总结词
电力监控系统负责对矿井下的电力设备进行监控和管理，保障矿井安全运行。
详细描述
电力监控系统采用多种传感器和监控设备，对矿井下的电力设备进行实时监控，包括电压、电流、功率因数等参 数。同时，电力监控系统还具备故障预警和保护功能，能够及时发现并处理电力故障，确保矿井的安全运行。
煤矿综合自动化与信息化讲稿
3、MSTP网络：
技术指标： ①百/千兆带宽，时分制透明传输，带宽利用率高； ②环形冗余； ③防爆型式为本质安全型； ④节点间数据直接交换；具备QoS(Quality of Service)等
网络管理功能
应用单位： 淮北、淄博、晋城等矿井使用
信息传输平台比较：
与GEPON网络和MSTP网络相比较，工业以太网具有以下特点：
煤矿自动化与信息化建设目标体系
煤矿自动化与信息化
生产过程自动化 安全监控数字化 企业管理信息化 信息管理集约化
网
络
支
撑
平
采皮轨供 排通提选 预 数 预
办 系商
网手
业
台
煤带道电 水风升煤 测 据 警
公 统务
络段
务
自自自自 自自自自 综 实 智
无 有电
一现
集
动动动动 动动动动 合 时 能
纸 机子
体代
中
2、办公应用系统集成
提供一个统一的、集成的应用系统平台，建立以数据中 心为基础的企业统一数据仓库。用户可以使用网络服务和平 台，在任何时间、任何地点访问企业的统一平台，完成所有 的办公任务。
包括：内部市场核算，煤矿地销，地测信息，工资管理， 财务信息等。
2021年5月30日
（四）龙口矿业集团综合 信息化建设示范工程
网络管理功能
应用单位： 龙口、开滦、淮南、兖矿、宁煤、潞安等矿区使用
2、GEPON网络：
技术指标： ①千兆无源光网络，时分制透明传输； ②环形或双网冗余； ③防爆型式为本质安全型； ④节点间数据直接交换；具备QoS(Quality of Service)等
网络管理功能
应用单位： 平顶山、淮北矿区使用
煤矿综合自动化平台系统
煤矿综合自动化平台系统一、引言煤矿综合自动化平台系统是为了提高煤矿生产效率、降低事故风险、保障矿工安全而设计的一种集成化管理系统。
本文将详细介绍煤矿综合自动化平台系统的设计目标、功能模块、技术架构和实施方案。
二、设计目标1. 提高煤矿生产效率：通过自动化控制和信息化管理，实现煤矿生产过程的精细化管理，减少人力资源投入，提高生产效率。
2. 降低事故风险：通过实时监测、预警和报警功能，及时发现和处理潜在的安全隐患，降低煤矿事故的发生概率。
3. 保障矿工安全：提供矿工定位、呼叫救援等功能，确保矿工的安全和紧急救援能力。
三、功能模块1. 人员管理模块：包括矿工信息管理、矿工定位、考勤管理等功能，实现对矿工的全面管理和监控。
2. 设备管理模块：包括设备状态监测、设备故障预警、设备维修管理等功能，实现对煤矿设备的实时监控和维护。
3. 安全监测模块：包括瓦斯检测、火灾监测、温度监测等功能，实时监测煤矿的安全状况，预警和报警。
4. 生产管理模块：包括生产计划管理、生产过程监控、生产数据分析等功能，实现对煤矿生产过程的全面管理和优化。
5. 报表和统计模块：包括数据分析、报表生成、统计分析等功能，为煤矿管理者提供决策支持。
四、技术架构煤矿综合自动化平台系统采用分布式架构，包括前端采集子系统、中间数据处理子系统和后端管理子系统。
前端采集子系统负责采集各种传感器数据和矿工信息，中间数据处理子系统负责对采集的数据进行处理和分析，后端管理子系统负责实现各个功能模块的管理和控制。
1. 前端采集子系统：a. 传感器数据采集：通过布设在煤矿各个位置的传感器，采集煤矿设备状态、瓦斯浓度、温度等数据。
b. 矿工信息采集：通过矿工佩戴的定位设备，采集矿工的位置信息、工作状态等数据。
2. 中间数据处理子系统：a. 数据存储和处理：将采集到的数据存储到数据库中，并进行实时处理和分析。
b. 数据传输和通信：通过网络将数据传输到后端管理子系统，并与其他子系统进行通信。
矿井综合自动化信息系统设计文档
煤矿综合信息自动化控制系统技术方案第一章综合自动化控制系统1、概述1.1、简介为加快应用高新技术和先进适用技术改造和提升传统产业，加速煤炭企业的信息化建设，更好地发挥各自动化系统的作用，协调生产过程中系统间的关系，提高机械设备的利用效率，提高安全生产和管理水平，开发信息资源的价值，需要对多个自动化系统进行整合，并进行综合自动化信息系统集成建设。
综合自动化信息系统将集成当今先进的计算机信息化、自动化和监测监控等技术，针对煤矿高危险、恶劣环境的特点，通过系统优化和创新，开发煤矿综合自动化技术，在现场控制为主的局部控制系统基础上，实现以地面集中操作、分布控制为主的全过程控制。
即通过生产现场的设备层、控制层与信息层的集成，实现控制与管理的数据通讯与共享；通过开发基于中间件技术的控制软件，将对生产过程的控制、监测能力随网络的扩展而自然延伸，直至实现通过互联网络进行的异地远程监测与维护。
综合自动化系统采用现场总线技术将通用或专用微处理器置入传统的测量控制仪表，使它们具有数字计算和数字通信能力，采用一定的通信介质作为总线，按照公开、规范的通信协议，在位于现场的多个微机化测量控制设备之间及现场仪表与远程监控计算机之间，实现数据传输与信息交换，形成适应实际需要的自控系统。
简而言之，它把分散的测量控制设备变成网络节点，以现场总线为纽带，把它们连接成可以相互沟通信息、共同完成自控任务的网络系统。
现场总线将控制功能彻底下放到现场，节省了硬件数量与投资，降低了安装成本和维护费用。
同时用户具有高度的系统集成主动权，用户可以自由选择不同厂商所提供的设备来集成系统。
避免因选择了某一品牌的产品而限制了使用设备的选择范围，不会为系统集成中不兼容的协议、接口而一筹莫展，使系统集成过程中的主动权牢牢掌握在用户手中。
现场设备的智能化、数字化，与模拟信号相比，从根本上提高了测量与控制的精确度，减少了传送误差，提高了系统的准确性与可靠性。
系统采用PROFIBUS-DP传输类型的PROFIBUS现场总线，最大传输速率可达12Mbps，可应用于现场级，高速、廉价的传输形式的自控系统与现场设备之间的实时通信。
浅谈煤矿综合自动化系统
浅谈煤矿综合自动化系统【摘要】煤矿综合自动化系统是煤矿生产中的重要组成部分，具有重要的意义和发展历史。
本文将介绍煤矿综合自动化系统的组成部分、应用领域、优势和挑战，以及未来趋势。
煤矿综合自动化系统的未来展望、重要性和发展潜力都将在结论部分进行讨论。
通过这些内容，读者可以深入了解煤矿综合自动化系统在煤矿生产中的重要作用，以及其在未来发展中所面临的挑战和机遇。
这篇文章旨在探讨煤矿综合自动化系统的现状和未来发展方向，为相关领域的研究和实践提供参考和借鉴。
【关键词】煤矿综合自动化系统、意义、发展历史、组成部分、应用领域、优势、挑战、发展趋势、未来展望、重要性、发展潜力。
1. 引言1.1 煤矿综合自动化系统的意义煤矿综合自动化系统的意义在于提高煤矿生产效率、降低生产成本、减少人为因素造成的安全事故及提高工作环境的舒适度。
通过自动化系统的应用，可以实现技术水平与生产效率的提升，同时降低对人力资源的依赖，减少人为操作误差带来的损失。
自动化系统更能够在煤矿生产过程中实现实时监测与控制，提高生产过程的透明度和可控性，及时发现并解决问题，保证生产的连续性和稳定性。
通过集成各种智能设备和技术，煤矿综合自动化系统还可以实现设备的互联互通，提高信息传输的效率和准确性，加快决策的速度和效果。
煤矿综合自动化系统的意义在于推动煤矿行业向智能化、高效化、安全化的方向发展，促进煤矿产业的可持续发展和社会经济的可持续进步。
1.2 煤矿综合自动化系统的发展历史煤矿综合自动化系统的发展历史可以追溯到20世纪中叶，随着科技的迅速发展和人们对安全生产的需求不断增加，煤矿行业开始引入自动化技术。
起初，煤矿中的自动化系统主要集中在生产过程的单一环节，如输送系统、采煤设备等。
随着技术的不断革新和发展，煤矿综合自动化系统逐渐形成并得到广泛应用。
在过去的几十年里，煤矿综合自动化系统经历了不断完善和升级的过程。
从最初简单的控制系统和传感器到如今的智能化、网络化、信息化的现代化系统，煤矿综合自动化系统已经成为煤矿生产的重要组成部分。
矿井综合自动化系统
具有高效、安全、可靠、灵活等特点，能够提高矿井生产效率、降低生产成本、 保障人员安全，是现代矿井发展的重要方向。
系统的重要性及应用领域
重要性
随着矿产资源的日益紧缺和开采难度的不断增加，矿井生产需要更加高效、安全 和环保。矿井综合自动化系统的应用能够显著提高矿井生产效率、降低事故发生 率、减少环境污染，对矿产资源的可持续开发具有重要意义。
04 矿井综合自动化系统的架 构与模块
系统架构
设备层
设备层包括各种传感器、执行 器、控制器等，负责采集和处 理现场数据。
监控层
监控层负责对整个矿井的生产 过程进行实时监控，确保生产 安全和稳定。
分层架构
矿井综合自动化系统采用分层 架构，包括设备层、控制层、 监控层和信息层。
控制层
控制层主要负责控制和调节设 备的运行，实现生产过程的自 动化控制。
发展趋势
未来，随着技术的不断进步和应用需求的不断提高，矿井综合自动化系统将朝着更加智能化、集成化、网络化、 安全可靠等方向发展。同时，随着物联网、云计算、大数据等新兴技术的发展，矿井综合自动化系统将与这些技 术深度融合，为矿井生产带来更多的创新和变革。
03 矿井综合自动化系统的关 键技术
数据采集与传输技术
THANKS FOR WATCHING
感谢您的观看
经验教训与改进方向
经验教训
针对矿井环境恶劣的特点，需要加强设备的 适应性和稳定性；针对人员流动性大的问题 ，需要制定更加完善的培训和操作规范；针 对设备维护困难的问题，需要加强智能巡检 和远程维护的技术研发和应用。
改进方向
加强技术创新和研发，提高系统的智能化和 自动化水平；同时，加强系统的稳定性和安
系统实施过程与效果
煤矿综合自动化系统的
04
煤矿综合自动化系统实施方案 与案例分析
实施方案设计
需求分析
明确煤矿综合自动化系 统的需求，包括生产、 安全、管理等方面的需
求。
系统架构设计
设计系统的总体架构， 包括硬件、软件、网络
等方面的设计。
实施步骤
制定详细的实施步骤， 包括设备安装、系统调 试、人员培训等方面的
内容。
保障措施
制定系统的保障措施， 包括备份、容错、安全
05
煤矿综合自动化系统安全保障 措施与风险控制策略
安全保障措施设计
1 2 3
建立健全安全管理制度
制定完善的安全管理制度，明确各级管理人员和 操作人员的职责和权限，确保各项安全工作有章 可循。
加强设备维护和检修
定期对煤矿综合自动化系统设备进行维护和检修 ，确保设备正常运行，及时发现并处理潜在的安 全隐患。
02
煤矿综合自动化系统架构设计
硬件架构设计
传感器与执行器
工业控制计算机
用于监测和控制煤矿生产过程中的各 种参数，如温度、压力、流量等。
用于实现自动化控制算法，对煤矿生 产过程进行实时监控和调整。
数据采集与传输设备
将传感器数据采集并传输到控制中心 ，实现数据的实时监控和远程控制。
软件架构设计
操作系统
数据采集
01
煤矿综合自动化系统通过各种传感器和设备采集生产过程中的
数据，包括矿井环境参数、设备运行状态、生产效率等。
数据处理
02
对采集到的数据进行清洗、整理和分析，提取有用的信息，为
决策提供支持。
数据挖掘
03
利用数据挖掘技术对海量数据进行深入挖掘和分析，发现数据
中的潜在规律和趋势，为煤矿安全生产提供预警和预测。
煤矿综合自动化系统讲座
PPT文档演模板
2020/11/21
煤矿综合自动化系统讲座
PPT文档演模板
•总纲要
煤矿主要生产工艺
➢ 煤矿生产系统、安全系统 ➢业务需求
煤矿综合自动化系统
➢基本概念 ➢建设内容 ➢关键技术 ➢自动化、信息化、数字化比较
煤矿综合自动化系统解决方案
➢生产自动化 ➢安全监控 ➢安全生产管理辅助系统
• 正实现综合业务传输。由于采用高可靠性工业以太网协议，
PPT文档演模板
煤矿综合自动化系统讲座
•基 于 以 太 网 煤 矿 综 合 自 动 化 系 统 网 络 平 台
PPT文档演模板
煤矿综合自动化系统讲座
1.2 工业现场总线结构（平台）
工业现场总线是一种专门用于工业监测与控制的网络， 其实时性强，安全可靠，传输速率和开放性大大高于目前国 内的煤矿安全生产监控系统，特点是工作稳定性好，技术成 熟；网络节点就是控制器，投资少；能满足煤矿安全、生产 监测监控的需求。
基于工业现场总线的煤矿综合自动化系统网络平台的三 种应用类型。
PPT文档演模板
煤矿综合自动化系统讲座
•基于ControlNet工业现场总线的 煤矿综合自动化系统网络平台
PPT文档演模板
煤矿综合自动化系统讲座
•基 于 Profibus 工业现 场总线 的煤矿 综合自 动化系 统网络 平台
PPT文档演模板
煤矿综合自动化系统讲座
•第二部分
•煤矿综合自动化系统
PPT文档演模板
煤矿综合自动化系统讲座
•一、什么是煤矿综合自动化系统
•1.概念
➢概念提出：煤矿综合自动化又称CIMAS（Computer Integrated Mine Automation System ），基于CIMS（Computer Integrated Manufacturing System ）原理提出； ➢ 应用技术：应用现代电子技术和自动化技术、网络技术及计算机技术等； ➢功能分析：实现对矿井生产过程全面监控的系统，把采掘生产设备监控系 统、皮带运输监控系统、供电监控系统、提升监控系统、压风监控系统、 通风监控系统及其他辅助生产设备监控系统等子系统数据进行集中监控， 实现生产及辅助生产各运行参数的统计并上传至矿区办公局域网，使得煤 矿生产和管理更加科学高效。同时将一些主要生产数据和安全情况向上一 级管理部门进行汇报，上一级管理部门可以通过这些数据对煤矿进行远程 实时监视。出现紧急情况发出告警信号。
