某景观烟囱顺风向风振响应分析与风振系数确定

合集下载

建筑结构荷载规范

建筑结构荷载规范

建筑结构荷载规范[附条文说明] GB50009-20121总则1.0.1为了适应建筑结构设计的需要,符合安全适用、经济合理的要求,制定本规范。

1.0.2本规范适用于建筑工程的结构设计。

1.0.3本规范依据国家标准《工程结构可靠性设计统一标准》GB50153-2008规定的基本准则制订。

1.0.4建筑结构设计中涉及的作用应包括直接作用(荷载)和间接作用。

本规范仅对荷载和温度作用作出规定,有关可变荷载的规定同样适用于温度作用。

1.0.5建筑结构设计中涉及的荷载,除应符合本规范的规定外,尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1永久荷载permanent load在结构使用期间,其值不随时间变化,或其变化与平均值相比可以忽略不计,或其变化是单调的并能趋于限值的荷载。

2.1.2可变荷载variable load在结构使用期间,其值随时间变化,且其变化与平均值相比不可以忽略不计的荷载。

2.1.3偶然荷载accidental load在结构设计使用年限内不一定出现,而一旦出现其量值很大,且持续时间很短的荷载。

2.1.4荷载代表值representative values of a load设计中用以验算极限状态所采用的荷载量值,例如标准值、组合值、频遇值和准永久值。

2.1.5设计基准期design reference period为确定可变荷载代表值而选用的时间参数。

2.1.6标准值characteristic value/nominal value荷载的基本代表值,为设计基准期内最大荷载统计分布的特征值(例如均值、众值、中值或某个分位值)。

2.1.7组合值combination value对可变荷载,使组合后的荷载效应在设计基准期内的超越概率,能与该荷载单独出现时的相应概率趋于一致的荷载值;或使组合后的结构具有统一规定的可靠指标的荷载值。

2.1.8频遇值frequent value对可变荷载,在设计基准期内,其超越的总时间为规定的较小比率或超越频率为规定频率的荷载值。

B类风场与台风风场下输电塔的风振响应和风振系数

B类风场与台风风场下输电塔的风振响应和风振系数

B类风场与台风风场下输电塔的风振响应和风振系数楼文娟;夏亮;蒋莹;金晓华;王振华【摘要】为研究常规B类风场与台风风场下输电塔的风振响应差异,以沿海地区某四回路角钢输电塔为原型建立了有限元模型,采用谐波叠加法生成两类风场下的风速时程,并在时域内进行了输电塔风振响应和风振系数的数值分析.结果表明:台风风场的高湍流特性导致其作用时各测点的顺风向风振响应均大于B类风场下的对应值.两类风场下,输电塔的风振系数比值约为1.25.因此,台风多发地区的输电塔设计必须考虑台风高湍流引起的动力风荷载增大效应.此外还进行了气弹模型风洞试验,以研究不同风速下的气动响应和风振系数,并将试验结果与理论计算进行了分析比较,验证了数值分析的适用性.%A numerical analysis on the wind-induced response of a four-circuit angle-steel transmission tower under conventional terrain B wind field and typhoon wind field was performed. A FEM model was established, and the dynamic response was calculated under a fluctuating wind field simulated by using harmonic wave superimposing method. Based on data of numerical analysis, wind-induced responses under each wind field were discussed. Essential conclusions are as follows; high turbulence and strong variability of typhoon wind field have great influence on the response of transmission towers. The RMS of acceleration under typhoon wind field is larger than that under terrain B wind field. Under the two types of wind fields, the average ratio of wind load factor is about 1.25. Therefore, the design of transmission towers in typhoon-prone areas should take the fluctuating wind load magnification effect into consideration. Furthermore, the wind tunnel test on anaeroelastic model of the transmission tower was performed to study its wind-induced responses under different velocity. The test results were compared with theoretical values and the accuracy of the numerical analysis was verified.【期刊名称】《振动与冲击》【年(卷),期】2013(032)006【总页数】5页(P13-17)【关键词】输电塔;数值分析;风振响应;风振系数;台风风场【作者】楼文娟;夏亮;蒋莹;金晓华;王振华【作者单位】广东省电力设计研究院,广州510663【正文语种】中文【中图分类】TU973.32我国东南沿海为台风多发地区,台风风场的高湍流度、强离散性和强变异性等特征将产生与良态风作用下不同的复杂风振效应,而现行规范尚未涉及台风作用下输电塔风荷载的具体规定。

厦门大学《风工程》课件-2顺风向风振、风振系数和阵风系数

厦门大学《风工程》课件-2顺风向风振、风振系数和阵风系数

厦门大学土木工程系硕士课程
(2)Shiotami 建议采用只与两点距离有关的简单表达式。 zi z j coh( zi , z j ) exp Lz
xi x j coh( xi , x j ) exp Lx 2 2 12 zi z j xi x j coh( xi , x j , yi , y j ) exp 2 2 Lz Lx
i j
S Pi Pj ( ) S Pi ( ) S Pj ( ) coh( xi , yi , zi , x j , y j , z j , )
其中,SPi ()、SPj () 分别为 i、j 两点脉动风力的自功 率谱密度函数,两点的坐标分别为 ( xi , yi , zi ) 和 ( x j , y j , z j ) ,两 点处脉动风力的相干函数为 coh( xi , yi , zi , x j , y j , z j , ) 。 上述系列公式可用于对任意结构的脉动风力响应进行计 算,包括了各振型响应以及各振型耦合项响应的贡献。考虑 的模态越多,结果越准确,越接近于时程分析的结果。
2 lk
l
2
T
S P P ( ) l i j
T
yk ,l lk


0
H l (i )
l
S P P ( ) l d i j
厦门大学土木工程系硕士课程
上面对公式的推导过程中, () S P P ( ) 矩阵中的元素 SPP i j 可从风洞试验数据中获得或者由下列公式求得:
厦门大学土木工程系硕士课程
对于高层与高耸结构,如仅考虑第1阶振型的影响,即认 为第1阶振型的响应起主要作用,可得到响应公式如下:

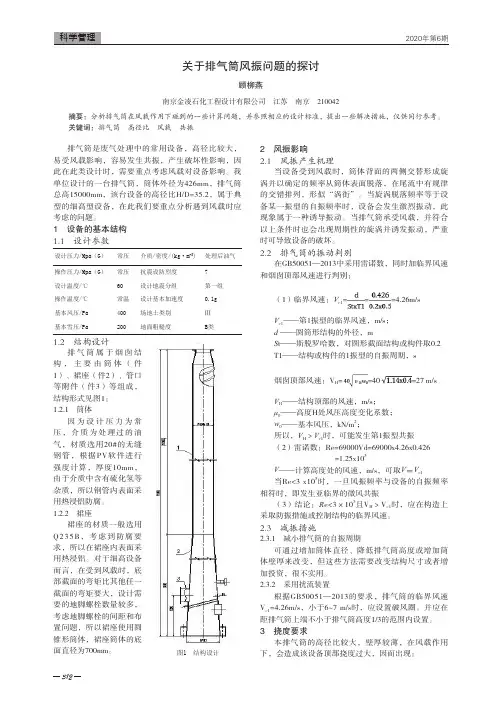

关于排气筒风振问题的探讨

关于排气筒风振问题的探讨

312排气筒是废气处理中的常用设备,高径比较大,易受风载影响,容易发生共振,产生破坏性影响,因此在此类设计时,需要重点考虑风载对设备影响。

我单位设计的一台排气筒,筒体外径为426mm,排气筒总高15000mm,该台设备的高径比H/D=35.2,属于典型的细高型设备,在此我们要重点分析遇到风载时应考虑的问题。

1 设备的基本结构1.1 设计参数设计压力/Mpa(G)常压介质/密度/(kg·m -3)处理后油气操作压力/Mpa(G)常压抗震设防烈度7设计温度/℃60设计地震分组第一组操作温度/℃常温设计基本加速度0.1g 基本风压/Pa 400场地土类别Ⅲ基本雪压/Pa200地面粗糙度B类1.2 结构设计排气筒属于烟囱结构,主要由筒体(件1)、裙座(件2)、管口等附件(件3)等组成,结构形式见图1:1.2.1 筒体因为设计压力为常压,介质为处理过的油气,材质选用20#的无缝钢管,根据PV软件进行强度计算,厚度10mm,由于介质中含有硫化氢等杂质,所以钢管内表面采用热浸铝防腐。

1.2.2 裙座裙座的材质一般选用Q 235B ,考虑到防腐要求,所以在裙座内表面采用热浸铝。

对于细高设备而言,在受到风载时,底部截面的弯矩比其他任一截面的弯矩要大,设计需要的地脚螺栓数量较多,考虑地脚螺栓的间距和布置问题,所以裙座使用圆锥形筒体,裙座筒体的底面直径为700mm。

2 风振影响2.1 风振产生机理当设备受到风载时,筒体背面的两侧交替形成旋涡并以确定的频率从筒体表面脱落,在尾流中有规律的交错排列,形似“涡街”。

当旋涡脱落频率等于设备某一振型的自振频率时,设备会发生激烈振动,此现象属于一种诱导振动。

当排气筒承受风载,并符合以上条件时也会出现周期性的旋涡并诱发振动,严重时可导致设备的破坏。

2.2 排气筒的振动判别在GB50051—2013中采用雷诺数,同时加临界风速和烟囱顶部风速进行判别:(1)临界风速:V c1===4.26m/sV c1——第1振型的临界风速,m/s;d ——圆筒形结构的外径,m S t——斯脱罗哈数,对圆形截面结构或构件取0.2T1——结构或构件的1振型的自振周期,s 烟囱顶部风速:V H ==40=27 m/sV H ——结构顶部的风速,m/s;μ0——高度H处风压高度变化系数;w 0——基本风压,kN/m 2;所以,V H ﹥V c1时,可能发生第1振型共振(2)雷诺数:Re=69000Vd=69000x4.26x0.426 =1.25x105V ——计算高度处的风速,m/s,可取V =V c1当Re<3 x105时,一旦风振频率与设备的自振频率相符时,即发生亚临界的微风共振(3)结论:R e<3×105且V H ﹥V c1时,应在构造上采取防振措施或控制结构的临界风速。
