电炉的分类原来有这么多，相关知识总结！电炉是把炉内的电能转化为热量对工件加热的加热炉，同燃料炉比较，电炉的优点有：炉内气氛容易控制，甚至可抽成真空；物料加热快，加热温度高，温度容易控制。
优点电炉是把炉内的电能转化为热量对工件加热的加热炉，同燃料炉比较，电炉的优点有：炉内气氛容易控制，甚至可抽成真空；物料加热快，加热温度高，温度容易控制；生产过程较易实现机械化和自动化；劳动卫生条件好；热效率高；产品质量好；且更加环保对与日趋严重的环境问题是一个很好的产品等。
冶金工业上电炉主要用于钢铁、铁合金、有色金属等的熔炼、加热和热处理。
19世纪末出现了工业规模的电炉，20世纪50年代以来，由于对高级冶金产品需求的增长和电费随电力工业的发展而下降，电炉在冶金炉设备中的比额逐年上升。
电炉可分为电阻炉、感应炉、电弧炉、等离子炉、电子束炉等。
种类介绍电阻炉以电流通过导体所产生的焦耳热为热源的电炉。
按电热产生方式，电阻炉分为直接加热和间接加热两种。
在直接加热电阻炉中，电流直接通过物料，因电热功率集中在物料本身，所以物料加热很快，适用于要求快速加热的工艺，例如锻造坯料的加热。
这种电阻炉可以把物料加热到很高的温度，例如碳素材料石墨化电炉，能把物料加热到超过2500℃。
直接加热电阻炉可作成真空电阻加热炉或通保护气体电阻加热炉，在粉末冶金中，常用于烧结钨、钽、铌等制品。
采用这种炉子加热时应注意：①为使物料加热均匀，要求物料各部位的导电截面和电导率一致；②由于物料自身电阻相当小，为达到所需的电热功率，工作电流相当大，因此送电电极和物料接触要好，以免起电弧烧损物料，而且送电母线的电阻要小，以减少电路损失；大部分电阻炉是间接加热电阻炉，其中装有专门用来实现电-热转变的电阻体，称为电热体，由它把热能传给炉中物料。
这种电炉炉壳用钢板制成，炉膛砌衬耐火材料如陶瓷纤维，内放物料。
最常用的电热体是铁铬铝电热体、镍铬电热体、碳化硅棒和二硅化钼棒，硅碳棒、二硼化锆陶瓷复合发热体。
电炉操作规程
电炉炼钢，主要是指电弧炉炼钢，是目前国内外生产特殊钢的主要方法.目前，世界上90%以上的电炉钢是电弧炉生产的，还有少量电炉钢是由感应炉、电渣炉等生产的。
通常所说的电弧炉，是指碱性电弧炉.电弧炉主要是利用电极与炉料之间放电产生电弧发出的热量来炼钢。
其优点是：（1）热效率高，废气带走的热量相对较少，其热效率可达65％以上。
（2)温度高，电弧区温度高达3000℃以上,可以快速熔化各种炉料。
(3）温度容易调整和控制，可以满足冶炼不同钢种的要求。
（4）炉内气氛可以控制，可去磷、硫，还可脱氧.（5）设备简单,占地少，投资省.第一节冶炼方法的分类根据炉料的入炉状态分，有热装和冷装两种.热装没有熔化期,冶炼时间短,生产率高，但需转炉或其他形式的混铁炉配合；冷装主要使用固体钢铁料或海绵铁等。
根据冶炼过程中的造渣次数分，有单渣法和双渣法。
根据冶炼过程中用氧与不用氧来分，有氧化法和不氧化法。
氧化法多采用双渣冶炼,但也有采用单渣冶炼的，如电炉钢的快速冶炼，而不氧化法均采用单渣冶炼。
此外，还有返回吹氧法。
根据氧化期供氧方式的不同,有矿石氧化法、氧气氧化法和矿、氧综合氧化法及氩氧混吹法。
冶炼方法的确定主要取决于炉料的组成以及对成品钢的质量要求，下面我们扼要介绍几种冶炼方法:（1）氧化法。
氧化法冶炼的特点是有氧化期，在冶炼过程中采用氧化剂用来氧化钢液中的Si、Mn、P等超规格的元素及其他杂质.因此，该法虽是采用粗料却能冶炼出高级优质钢，所以应用极为广泛。
缺点是冶炼时间长，易氧化元素烧损大。
(2）不氧化法.不氧化法冶炼的特点是没有氧化期，一般全用精料,如本钢种或类似本钢种返回废钢以及软钢等，要求磷及其他杂质含量越低越好,配入的合金元素含量应进入或接近于成品钢规格的中限或下限。
不氧化法冶炼可回收大量贵重合金元素和缩短冶炼时间。
在缺少本钢种或类似本钢种返回废钢时,炉料中可配入铁合金，这种冶炼方法又叫做装入法，用“入"字表示，多用于冶炼高合金钢等钢种上。
电炉专业工作总结
电炉专业工作总结
电炉是一种利用电能进行加热的设备，广泛应用于冶金、化工、建材等行业。
作为电炉专业工作者，我们每天都在为保障生产线的正常运转和产品质量的稳定提供着不懈的努力。
在工作中，我们积累了许多经验和总结，下面就来分享一下电炉专业工作的总结。
首先，我们要熟悉电炉的结构和原理。
电炉主要由电极、电炉壳体、电炉炉衬、电炉门、电炉变压器等部件组成，通过电能将物料加热至所需温度。
我们要深入了解每个部件的作用和工作原理，以便及时发现和解决故障。
其次，我们要熟练掌握电炉的操作技巧。
在实际操作中，我们要根据生产工艺
要求，合理调节电炉的温度、电压、电流等参数，确保产品的加热均匀和质量稳定。
同时，我们还要注意安全操作，做好防护措施，避免发生意外事故。
另外，我们要及时发现和处理电炉的故障。
电炉在长时间运行中难免会出现各
种故障，比如电极烧损、电炉壳体漏电、电炉变压器故障等。
我们要通过仪器检测和观察现象，及时判断故障原因，并采取有效的措施进行修理，确保生产的连续性和稳定性。
最后，我们要不断学习和提高自己的专业技能。
电炉技术在不断发展，我们要
关注行业动态，学习新的理论知识和实践经验，不断提高自己的专业水平，为企业的发展贡献自己的力量。
总之，电炉专业工作需要我们具备扎实的理论基础和丰富的实践经验，需要我
们不断学习和提高自己的专业技能，只有这样，我们才能更好地完成工作任务，为企业的发展做出更大的贡献。
《电炉新技术》PPT课件
而超高功率（UHP， Ultra-High Power）反映了电炉发展最
本质、最具代表性的特点，这也表明电气运行一直是电炉发展的原
动力和技术保障。
2）UHP电炉及其主要优点
超高功率，一般指电炉变压器的功率是同吨位普通电炉功率的
2～3倍。 UHP电炉主要优点：
2021/5/30
东北大学/阎立懿
14
就是说现在的计算工具、称量水准及合金加入方式，需要有 一个新的合金计算公式，用电脑实现合金的精确、快速地计算，准 确无误地加入。
为了简单、快速、准确计算合金的加入量，以及为了实现电 炉炼钢过程计算机控制，我们根据元素平衡原理，建立了n元高合 金钢的元素平衡方程，推导出计算n元高合金钢钢中某种合金加入 量的计算公式（推导过程省略）如下：
量——希望快速、准确地加入炉内。
但存在以下问题：
传统方法计算误差大，要求成品钢合金元素规格范围大
成品钢中对元素含量的要求：W18Cr4V的W 17 %～19% ；
1Cr18Ni9Ti的 Cr17 %～19% ……范围大的理由之一就是计算带来
的误差，这包括计算公式与计算工具。传统的计算工具：笔——笔+
ai
gi
Gai bi ci • fi
ci • fi
n
1
aj
• n Gaj bj
j1
cj
j1 cj
2021/5/30
东北大学/阎立懿
15
ai
gi
Gai bi ci • fi
ci • fi
n
1
aj
• n Gaj bj
j1
cj
j1 cj
式中 gi ——某种合金的加入量，对于一确定的合金，其合金牌号应优 先选择以高碳的低成本合金，kg；

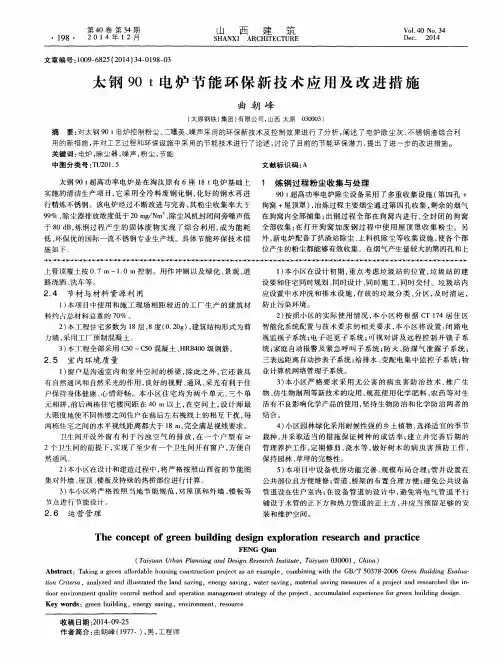

太钢90t电炉节能环保新技术应用及改进措施
