暖通设计方案探讨
暖通设计方案探讨在现代建筑中，暖通系统的设计至关重要。
它不仅关系到室内环境的舒适度，还对能源消耗和建筑物的运行成本有着重要影响。
一个合理、高效的暖通设计方案能够为人们创造舒适的生活和工作环境，同时实现节能减排的目标。
本文将对暖通设计方案进行深入探讨，包括设计原则、系统选择、设备选型以及节能措施等方面。
一、暖通设计的基本原则暖通设计应遵循以下几个基本原则：首先是舒适性原则。
室内温度、湿度、风速和空气品质等参数应满足人们的舒适要求，为使用者提供一个良好的室内环境。
其次是安全性原则。
暖通系统的设计应确保设备运行安全，避免发生火灾、爆炸、中毒等安全事故。
然后是节能性原则。
在满足舒适性和安全性的前提下，应尽量降低能源消耗，提高能源利用效率。
最后是经济性原则。
设计方案应考虑初投资和运行维护成本，确保在整个生命周期内具有良好的经济效益。
二、暖通系统的选择常见的暖通系统包括中央空调系统、分散式空调系统和通风系统等。
中央空调系统适用于大型商业建筑和公共建筑，具有集中管理、运行稳定、舒适度高等优点。
但初投资较大，运行维护成本相对较高。
分散式空调系统则适用于小型建筑和个别房间的空调需求，如家用空调、分体式空调等。
其安装灵活，初投资较小，但运行效率相对较低。
通风系统主要用于保证室内空气品质，排除室内污浊空气，引入新鲜空气。
通风方式包括自然通风和机械通风，应根据建筑的特点和使用要求选择合适的通风方式。
在选择暖通系统时，需要综合考虑建筑的规模、用途、使用时间、地理位置、能源价格等因素，以确定最适合的系统方案。
三、设备选型设备选型是暖通设计中的重要环节，直接影响系统的性能和运行效果。
（一）空调机组的选型空调机组的选型应根据冷负荷、热负荷、风量、风压等参数进行计算。
同时，还应考虑机组的能效比、噪声、占地面积等因素。
对于大型中央空调系统，常用的空调机组有螺杆式冷水机组、离心式冷水机组等；对于小型分散式空调系统，常见的有壁挂式空调、柜式空调等。

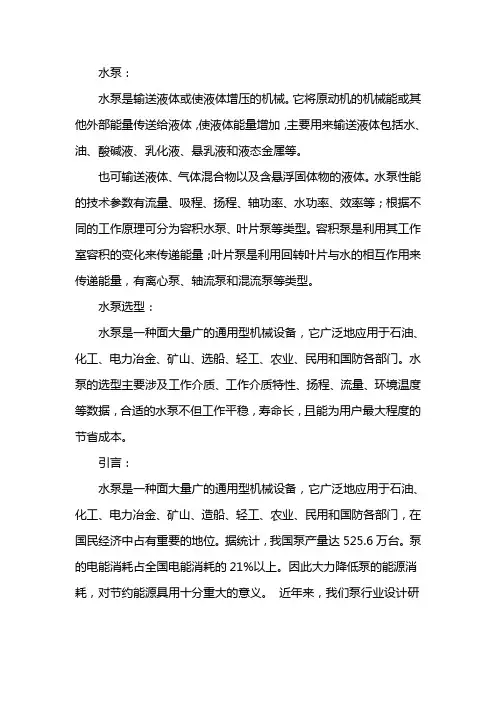

水泵选型手册
水泵：水泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等。
也可输送液体、气体混合物以及含悬浮固体物的液体。
水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等；根据不同的工作原理可分为容积水泵、叶片泵等类型。
容积泵是利用其工作室容积的变化来传递能量；叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。
水泵选型：水泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、选船、轻工、农业、民用和国防各部门。
水泵的选型主要涉及工作介质、工作介质特性、扬程、流量、环境温度等数据，合适的水泵不但工作平稳，寿命长，且能为用户最大程度的节省成本。
引言：水泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、造船、轻工、农业、民用和国防各部门，在国民经济中占有重要的地位。
据统计，我国泵产量达525.6万台。
泵的电能消耗占全国电能消耗的21%以上。
因此大力降低泵的能源消耗，对节约能源具用十分重大的意义。
近年来，我们泵行业设计研制了许多高效节能产品，如IHF、CQB、FSB、UHB等型号的泵类产品，对降低泵的能源消耗起了积极作用。
必要性：但是在国民经济各个领域中，由于选型不合理，许多的泵处于不合理运行状况，运行效率低，浪费了大量能源。
还有的泵由于选型不合理，根本不能使用，或者使用维修成本增加，经济效益低。
由此可见，合理选泵对节约能源同样具有重要意义。
所谓合理选泵，就是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。
具体来说，有以下几个方面：必须满足使用流量和扬程的要求，即要求泵的运行工况点（装置特性曲线与泵的性能曲线的交点）经常保持在高效区间运行，这样既省动力又不易损坏机件。
所选择的水泵既要体积小、重量轻、造价便宜，又要具有良好的特性和较高的效率。
常见泵的分类、性能、用途及优缺点分析
常见泵的识别、用途及优缺点
4.螺杆泵 双螺杆泵与齿轮泵十分相似，一个螺杆转动，带动另一
泵的分类
基本分类方式： 1、按工作原理分 2、按驱动方法分 3、按结构分 4、按用途分 5、按输送液体的性质分 6、按照有无轴结构分 7、按泵轴位置分 8、按产生压力分 9、按吸口数目分 10、按驱动泵的原动机分
泵的分类：按工作原理分
1.容积式泵 靠工作部件的运动造成工作容积周期性地增大和
缩小而吸排液体，并靠工作部件的挤压而直接使液体 的压力能增加。
常见泵的识别、用途及优缺点
2.离心泵 1）工作原理 驱动机通过泵轴带动叶轮旋转产生离心力,在离心力作用下, 液体沿叶片流道被甩向叶轮出口,液体经蜗壳收集送入排出管。 液体从叶轮获得能量,使压力能和速度能均增加,并依靠此能 量将液体输送到工作地点。
在液体被甩向叶轮出口的同时,叶轮入口中心处形成了低 压,•在吸液罐和叶轮中心处的液体之间就产生了压差,吸液罐 中的液体在这个压差作用下,不断地经吸入管路及泵的吸入室 进入叶轮中。
•
离心泵扬程的大小，取决于泵的结构（如叶轮直径
大小、叶片的弯曲情况等）、转速及流量。
•
常用H表示,单位J/kg、m液柱。 （J=N·m）
•
泵的主要参数
• 汽蚀余量
汽蚀现象：泵在运转中，若其过流部分的局部区域（通常是叶轮叶片进口稍后的某处）因 为某种原因，抽送液体的绝对压力降低到当时温度下的液体汽化压力时，液体便在该处开始汽 化，产生大量蒸汽，形成气泡，当含有大量气泡的液体向前经叶轮内的高压区时，气泡周围的 高压液体致使气泡急剧地缩小以至破裂。在气泡凝结破裂的同时，液体质点以很高的速度填充 空穴，在此瞬间产生很强烈的水击作用，并以很高的冲击频率打击金属表面，冲击应力可达几 百至几千个大气压，冲击频率可达每秒几万次，严重时会将壁厚击穿。

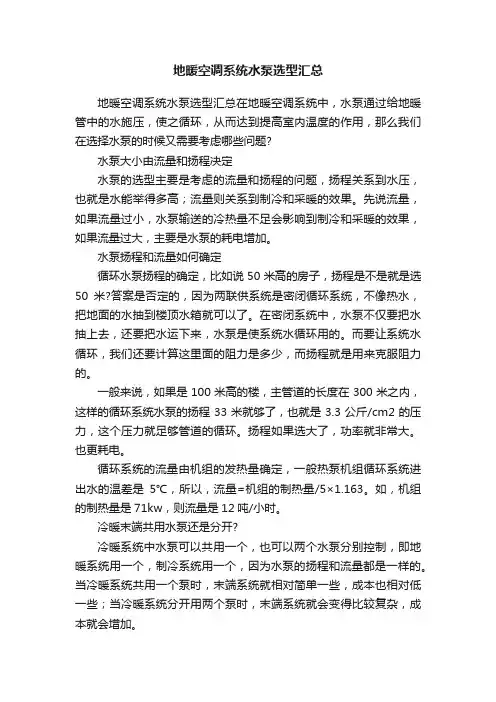

地暖空调系统水泵选型汇总
地暖空调系统水泵选型汇总地暖空调系统水泵选型汇总在地暖空调系统中，水泵通过给地暖管中的水施压，使之循环，从而达到提高室内温度的作用，那么我们在选择水泵的时候又需要考虑哪些问题?水泵大小由流量和扬程决定水泵的选型主要是考虑的流量和扬程的问题，扬程关系到水压，也就是水能举得多高；流量则关系到制冷和采暖的效果。
先说流量，如果流量过小，水泵输送的冷热量不足会影响到制冷和采暖的效果，如果流量过大，主要是水泵的耗电增加。
水泵扬程和流量如何确定循环水泵扬程的确定，比如说50米高的房子，扬程是不是就是选50米?答案是否定的，因为两联供系统是密闭循环系统，不像热水，把地面的水抽到楼顶水箱就可以了。
在密闭系统中，水泵不仅要把水抽上去，还要把水运下来，水泵是使系统水循环用的。
而要让系统水循环，我们还要计算这里面的阻力是多少，而扬程就是用来克服阻力的。
一般来说，如果是100米高的楼，主管道的长度在300米之内，这样的循环系统水泵的扬程33米就够了，也就是3.3公斤/cm2的压力，这个压力就足够管道的循环。
扬程如果选大了，功率就非常大。
也更耗电。
循环系统的流量由机组的发热量确定，一般热泵机组循环系统进出水的温差是5℃，所以，流量=机组的制热量/5×1.163。
如，机组的制热量是71kw，则流量是12吨/小时。
冷暖末端共用水泵还是分开?冷暖系统中水泵可以共用一个，也可以两个水泵分别控制，即地暖系统用一个，制冷系统用一个，因为水泵的扬程和流量都是一样的。
当冷暖系统共用一个泵时，末端系统就相对简单一些，成本也相对低一些；当冷暖系统分开用两个泵时，末端系统就会变得比较复杂，成本就会增加。
选一个泵的话，因为风盘和地暖管压力阻力不一样，选的时候要考虑选大一些，这样在使用风盘时就会很浪费。
用两个泵的话，风盘的可以小点，地暖的泵选大点，也很好控制，用电磁阀很方便，但这样成本会增加。
不过严格上来说，建议是分开的，风盘制冷一般用的是干转子泵，而地暖一般用的是屏蔽泵，属于湿转子泵，风盘制冷时如果用的不是干转子泵，会有热量散发到冷水里面，影响制冷效果。
水泵选型参考
水泵如何选型和計算1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素2、考虑选择卧式、立式和其它型式（管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式）。
卧式泵拆卸装配方便，易維修、但体积大、价格较贵，、需很大占地面积；立式泵，很多情况下叶轮淹没在水中，任何时候可以启动，便于自动或远程控制，結構紧凑,安装面积小,价格较便宜。
3、根据液体介质性质，确定清水泵，热水泵还油泵、化工泵或耐腐蚀泵或杂质泵，或者采用不堵塞泵。
安装在爆炸区域的泵，应根据爆炸区域等级，采用防爆电动机。
4、振动量分为：气动、电动（电动分为220v电压和380v电压）。
5、根据流量大小，选单吸泵还是双吸泵：根据扬程高低，选单吸泵还是多吸泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，当选单级泵和多级泵同样都能用时，宜选用单级泵。
6、确定泵的具体型号，采用什么系列的泵选用后，就可按最大流量，放大5%——10%余量后的扬程这两个性能主要参数，在型谱图或系列特性曲线上确定具体型号。
利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般不会太多，通常会碰上下列几种情况：A、第一种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。
或设法减小管路阻力损失。
B、第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。
选泵时，有时须考虑生产工艺要求，选用不同形状Q-H特性曲线。
水泵选型及安装
二、離心泵的分類及結構
2、離心式單級泵
二、離心泵的分類及結構
2、離心式單級單吸泵
RDP鍋爐循環泵
RDA空調冷卻水泵
二、離心泵的分類及結構
3、離心式多級泵
多級泵用在低流量大揚程的系統中，例如D1~D4生活 給水泵、生飲水的逆滲透高壓泵。
二、離心泵的分類及結構
3、離心式多級泵
D1~D4生活給水泵
離心泵的選型及安裝
一、泵的種類
根據泵的工作原理和結構分為 葉輪數量：單級泵、多級泵 葉輪樣式：單吸泵、雙吸泵 離心泵
安裝方式：立式泵、臥式泵
潛汙泵
活塞泵 齒輪泵 軸流泵 混流泵
二、離心泵的分類及結構
1、立式泵與臥式泵
立式泵優點：佔用空間小，造價相對臥式泵較低。 缺點：重心高，流量大時，震動大，泵體需承受電機重量。 臥式泵優點：運行穩定，流量大，配管美觀。 缺點：佔用空間大，安裝須有減震台。
四、水泵的安裝
3、水泵進出水管的閥門閥件
按照水流的方向依次為： A、關斷閥 B、篩檢程式 C、防震軟接 D、水泵 E、防震軟接 F、止回閥 G、關斷閥
The End Thank you
四、水泵的安裝
1、立式水泵安裝的減震措施
立式水泵的減振措施是在機組底座下設置橡膠 減振墊。
四、水泵的安裝
2、臥式水泵安裝的減振措施
臥式水泵安裝需配有減 震基座，基座採用C25的 混凝土，外包金屬槽鋼， 重量為水泵重量的 1.3~1.5倍。 減震器選用需考慮水泵、 基座和管道內水的重量 之和。數量根據重量計 算選用4~8個。
D1~D4消防穩壓泵
二、離心泵的分類及結構
4、離心式雙吸泵
雙吸泵用在大流量的系統中，例如：RDA冰水二次泵
泵的分类原理及选型
泵的分类原理及选型泵是一种将液体或气体从低压区域输送到高压区域的机械设备，广泛应用于工业、农业、建筑、水利等领域。
根据不同的工作原理和使用条件，泵可以分为多种类型，如离心泵、容积泵、轴流泵、混流泵等。
本文将介绍泵的分类、原理及选型。
一、泵的分类1.离心泵离心泵是目前最常用的泵类之一，分为单级和多级两种。
离心泵通过高速旋转的叶轮将液体向周围甩出，利用离心力产生的压力将液体输送到高压区域。
离心泵的特点是工作流量大、扬程高、效率高。
离心泵广泛应用于城市供水、污水处理、农田灌溉、工业循环系统等领域。
2.容积泵容积泵利用容积变化实现液体的吸入和排出。
容积泵分为柱塞泵、齿轮泵、隔膜泵等。
柱塞泵通过柱塞的上下运动改变容积，实现液体的吸入和排出。
齿轮泵则是通过两个排在一起的齿轮，齿与齿之间的间隙变化实现液体的输送。
隔膜泵则是通过隔膜的运动实现吸入和排出。
3.轴流泵轴流泵主要用于输送大量液体和低扬程的场合，如排水工程、农田灌溉等。
轴流泵的工作原理是液体在叶轮上产生离心力，并沿轴线方向流动。
4.混流泵混流泵是离心泵和轴流泵的结合体，其叶轮的流动既有径向分量又有轴向分量。
混流泵具有流量大、扬程高的特点，广泛应用于排水、工业冷却、船舶应用等领域。
二、泵的工作原理1.离心泵工作原理离心泵通过叶轮的高速旋转，产生离心力，将液体向周围甩出，形成压力差，使液体从低压区域被吸入，然后被推送到高压区域，完成液体的输送。
2.容积泵工作原理容积泵通过改变容积来实现液体的吸入和排出。
柱塞泵通过柱塞的上下运动改变容积，齿轮泵则是通过齿与齿之间的间隙变化来实现液体的输送，隔膜泵是通过隔膜的运动实现吸入和排出。
3.轴流泵工作原理轴流泵的叶轮安装在轴上，液体通过叶轮的离心力产生径向分量，并沿轴线方向流动，实现液体的输送。
4.混流泵工作原理混流泵的叶轮同时具有离心泵的离心力和轴流泵的轴向分量，通过叶轮的旋转，将液体同时产生径向和轴向的运动，从而实现液体的输送。
水泵如何选型机泵选型原则手册水泵的选型手册
水泵的选型手册一、水泵选型原则1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。
2、必须满足介质特性的要求。
对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。
对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。
3、机械方面可靠性高、噪声低、振动小。
RY高温导热油泵4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。
5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。
因此除以下情况外，3gr系列螺杆泵应尽可能选用离心泵：有计量要求时，选用计量泵扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.扬程很低,流量很大时,可选用轴流泵和混流泵。
介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、螺杆泵）介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。
对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔ZYB重油煤焦油专用泵膜泵。
二、水泵的选型依据泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。
如设计院工艺设计中能算出泵正常、最小、最大三种流量。
选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。
2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暖通水泵的分类、使用与选型
目录
闭式系统和开式系统的区别........................................................................................................... 1
1、冷水泵: ...................................................................................................................................... 2
2、冷却水泵: .................................................................................................................................. 2
3、补水泵: ...................................................................................................................................... 3
4、水泵流量的计算: ...................................................................................................................... 3
5、水泵扬程的确定: ...................................................................................................................... 4
6、水管路阻力计算方法：............................................................................................................. 5
1
闭式系统和开式系统的区别
系统跟大气接触的就是开式。中央空调冷却水的循环系统，一般
属于开式系统；
系统不与大气接触的就是闭式。供暖跟空调的冷冻水循环系统，
一般属于闭式系统。
其实开闭式如何区分，准确点应该是从做功的角度去理解，水泵把一部
分水提高到一定的垂直高度，如果克服重力做了功就是开式，反之则是闭式。
好了，那讲水泵为什么要讲这两个系统呢？因为这两个系统不一样。决定选
择水泵扬程的因素就不一样...
水泵分为卧式泵和立式两种，从外观上可以这么判断：
卧式的就是电机躺着的，卧式泵流量大力气小；
立式就是电机站着的，立式泵力气大流量小；
国产的立式较卧式便宜，进口的或者合资的立式较卧式贵。
1、冷水泵:
在冷水环路中，驱动水进行循环流动的装置。我们知道，空调房间内的
末端（如风机盘管，空气处理机组等）需要冷水机组提供的冷水，但是冷水
由于阻力的限制不会自然流动，这就需要水泵驱动冷水进行循环以达到换热
的目的。
2
2、冷却水泵:
在冷却水环路中驱动水进行循环流动的装置。我们知道，冷却水在进入
冷水机组后带走制冷剂一部分热量，而后流向冷却塔将这部分热量释放掉。
而冷却水泵就是负责驱动冷却水在机组与冷却塔这个闭合环路中进行循环。
外形同冷冻水泵。
3、补水泵:
空调补水所用装置，负责将处理后的软化水打入系统中。外形同上水泵。
常用的水泵有卧式离心泵和立式离心泵，它们都可以用在冷水系统，冷却水
系统和补水系统中。对于机房面积大的地方可以用卧式离心泵，对于机房面
积较小的地方可以考虑使用立式离心泵。
3
水泵并联运行情况：
水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故建议：
1）选用多台水泵时，要考虑流量的衰减，一般附加5%～10%的余量。
2）水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过3台。
3）大中型工程应分别设置冷、热水循环泵。
一般，冷水泵和冷却水泵的台数应和制冷主机一一对应，并考虑一台备用。
补水泵一般按照一用一备的原则选取，以保证系统可靠的补水。
4、水泵流量的计算:
1）冷水泵/冷却水泵流量计算公式：L=Q×（1.15~1.2）/（5℃×1.163）
式中：Q为制冷主机的制冷量，kW；L为冷水/冷却水泵的流量，m3/h。
2）补给水泵的流量：正常补给水量为系统循环水量的1%～2%，但是选择补
给水泵时，补给水泵的流量除应满足上述水系统的正常补水量外，还应考虑
发生事故时所增加的补给水量，因此，补给水泵的流量通常不小于正常补水
量的4倍。补给水箱的有效容积可按1～1.5h的正常补水量考虑。
5、水泵扬程的确定:
（1）冷水泵扬程的组成：
制冷机组蒸发器水阻力：
一般为5~7mH2O；
末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：
4
一般为5~7mH2O （具体值可参看产品样本）；
回水过滤器，二通调节阀等的阻力：
一般为3~5mH2O；
分水器、集水器水阻力：
一般一个为3mH2O；
制冷系统水管路沿程阻力和局部阻力损失：
一般为7~10mH2O；
综上所述，冷水泵扬程为26~35mH2O，一般为32~36mH2O。
（2）冷却水泵扬程的组成:
制冷机组冷凝器水阻力：
一般为5~7mH2O；
冷却塔喷头喷水压力：
一般为2~3mH2O;
冷却塔（开式冷却塔）接水盘到喷嘴的高差：
一般为2~3mH2O;
回水过滤器，二通调节阀等的阻力：
一般为3~5mH2O；
制冷系统水管路沿程阻力和局部阻力损失：
一般为5~8mH2O；
综上所述，冷却水泵扬程为17~26mH2O，一般为21~25mH2O。
（3）补水泵扬程：
扬程为定压点与最高点距离+水泵吸水端和出水端阻力+3～5mH2O的富
裕扬程。
6
①沿程阻力：水在管道内的沿程阻力：Hf＝RL式中：Hf为水管沿程
阻力，Pa；R为单位长度沿程阻力，又称比摩阻，Pa/m；L为水管直
管段的长度，m
