风速梯度对风力机设计影响的理论分析
风力机设计原理
第二章风力机设计理论2.1 翼型基本知识翼型几何参数：如图所示在风轮半径:处取一宽度为dr的叶素，翼型的气动性能直接与翼型外形有关。
通常，翼型外形由下列几何参数确定:(l)翼的前缘: 翼的前头A为一圆头;(2)翼的后缘: 翼的尾部B为尖型;(3)翼弦:翼的前缘左与后缘B的连线称翼的弦，左B的长是翼的弦长(4)翼的上表面: 翼弦上面的弧面;(5)翼的下表面: 翼弦下面的弧面;(6)翼的最大厚度h: 翼上表面与下表面相对应的最大距离;(7)叶片安装角e: 风轮旋转平面与翼弦所成的角;(8)迎角(攻角)a: 翼弦与相对风速所成的角度;(9)入流角功: 旋转平面与相对风速所成的角。
2.2叶片设计的空气动力学理论2.2.1贝茨理论世界上第一个关于风力发电机叶轮叶片接受风能的完整理论是1919年由德国的贝茨(Bee)建立的。
贝茨理论的建立，是假定叶轮是“理想”的：全部接受风能(没有轮毂)，叶片无限多；对空气流没有阻力；空气流是连续的、不可压缩的；叶片扫掠面上的气流是均匀的；气流速度的方向不论在叶片前或叶片后都是垂直叶片扫掠面的(或称平行叶轮轴线的)，这时的叶轮称“理想叶轮”。
其计算简图如图。
V1——距离风力机一定距离的上游风速；V ——通过风轮时的实际风速；V2——离风轮远处的下游风速。
风力贝茨理论计算模型：风作用在风轮上的力可由Euler 理论(欧拉定理))(12V V SV F -=ρ风轮所接受的功率为:)(122V V SV FV P -==ρ经过风轮叶片的风的动能转化:)(212221V V SV T -=∆ρ由2和3式得到221V V V += 因此风作用在风轮叶片上的力F 和风轮输出的功率P 分别为)(212221V V S F -=ρ风速V1是给定的，P的大小取决于V2，对N 微分求最大值：令其等于0，求解方程，得V2=1/3V1。
贝茨理论说明，理想的V1风能对风轮叶片做功的最高效率是59．3％。
空气动力学从风力发电到飞机设计的物理学原理
空气动力学从风力发电到飞机设计的物理学原理空气动力学是研究空气中物体运动规律和相互作用的学科，广泛应用于多个领域，包括风力发电和飞机设计。
本文将从物理学角度讨论空气动力学在这两个领域的原理和应用。
一、风力发电风力发电是利用风能产生电能的一种可再生能源形式。
空气动力学在风力发电中起到关键作用。
1. 风的本质风是由气压差异引起的空气运动。
当地面上的气压高于高空的气压时，形成气压梯度力，空气会从高压区流向低压区，形成风。
风速与气压差异和地形等因素密切相关。
2. 风力机构成风力机主要由叶轮、发电机和塔筒三部分组成。
其中，叶轮是空气动力学的核心部件。
3. 空气动力学原理叶轮的设计受到空气动力学原理的影响。
当风吹过叶轮时，叶片会受到气流的作用力，产生扭矩并转动。
这种扭矩与风速的平方成正比，与叶片的面积和叶片的角度等因素相关。
4. 性能优化为了提高风力机的性能，需要优化叶片设计。
根据空气动力学原理，增加叶片的面积和长度可以增加叶片受到的气流作用力，从而提高转动速度和发电效率。
二、飞机设计飞机设计也离不开空气动力学的应用，包括飞行原理、机翼设计和气动外形优化等方面。
1. 升力和阻力飞机的机翼设计和飞行原理基于空气动力学中的升力和阻力。
机翼形状、槽翼等设计可以产生升力，使飞机向上升空。
而阻力是空气对飞机前进方向的阻碍力，需要降低以提高飞行效率。
2. 气动外形飞机的外形设计需要考虑气动流线性和减小阻力。
通过流线型设计和减小机身和机翼的湿表面积，可以降低飞机的飞行阻力。
3. 稳定性和操纵性空气动力学原理还影响着飞机的稳定性和操纵性。
翼面的形状和翼展比等设计参数会直接影响飞机的横向和纵向稳定性，同时也会影响飞机的操纵性能。
4. 风洞试验为了验证飞机设计的空气动力学性能，通常需要进行风洞试验。
风洞试验通过模拟真实飞行条件下的空气流动，提供了设计者调整飞机外形和设计参数的机会，从而优化飞机的性能。
综上所述，空气动力学从风力发电到飞机设计都是重要的物理学原理。
高层建筑的风力影响与设计
高层建筑的风力影响与设计高层建筑的风力影响是在建筑工程设计中需要重点考虑的一个因素。
随着城市的发展和人们对于建筑物高度的需求，越来越多的高楼大厦被兴建起来。
然而，高层建筑所处的高空环境中风速较大，对建筑物的结构和稳定性产生着巨大的挑战。
本文将探讨高层建筑中风力的影响，并介绍与此相关的设计原则和方法。
一、风的基本概念风是大气环流中的一种运动状态，由气压差引起。
风的速度和方向是建筑物所受的风力影响的主要因素，通常用风速和风向两个参数来描述。
风速是指单位时间内空气流动的速度，常用米每秒（m/s）或千米每小时（km/h）来表示。
风向则表示风吹的方向，常用罗盘方位或与地理方位的夹角来表示。
二、高层建筑的风力影响1. 风压力的作用当高楼建筑面临风力作用时，风会给建筑物表面施加压力，这被称为风压力。
风压力会导致高楼产生倾斜、振动等问题，甚至对建筑物的结构安全构成威胁。
2. 风效应的外部表现风力对高层建筑的作用导致了一些外部的风效应，包括风载荷、湍流、涡流等。
其中，风载荷是指风对建筑物表面单位面积所产生的力的大小，它会导致建筑物产生弯曲变形和振动。
湍流和涡流则会在空气流动中形成旋涡，影响建筑物表面的风压分布。
三、高层建筑的风力设计原则1. 结构强度与稳定性设计高层建筑时，必须考虑到其所处环境中的风力影响，以保证建筑物的整体结构强度和稳定性。
建筑师和工程师需要运用力学原理和结构设计的知识，确定合理的结构形式和材料，以抵御风压力和风载荷的作用。
2. 风洞试验和数值模拟风洞试验和数值模拟是目前常用的研究高层建筑风力影响的方法。
通过在实验室中模拟真实的风场和建筑物，可以得出建筑物在不同风速和风向下的响应和变形情况。
这些试验数据可以为设计师提供参考，帮助他们更好地了解和预测高层建筑在风力作用下的行为。
3. 结构抗风设计措施在高层建筑的设计中，采取一系列的抗风设计措施是非常重要的。
例如，在建筑的外墙表面设置适当的减压孔，以减少风压力的作用；利用风洞试验结果优化建筑物的外形，并设计出合理的防风措施，如风向导流板、喷射风波等。
风力发电机组及应用：风轮系统(电)
6.风轮偏航角
7.风轮转速n
常用每分钟的风轮旋转圈数表示。 8.风轮尖速比
,但风轮的旋转速度通
它既是风轮重要的物理参数,也是风力发电机组 整体性能的重要指标。
风轮尖速比是叶片
气动设计最重要的参数。对于同样的风速,慢速风力机风轮尖速比
小,λ=1～2[如图2-1（a）、（b）所示],低转速运转,但输出转矩
2.1 风轮的空气动力性能
指的是正常工作条件下,风力发电机组能够 达到的最大连续输出电功率。
风轮直径应当根据不同的风况与额定功率匹配,以获得最大的年发 电量和最低的发电成本, 。
风轮系统利用水平运动的来流气流的能力和效率,一般而言,即是指 风轮系统的空气动力特性。
。
。但是风轮系统的设计是一个涉及多学科的问题,它不仅 涉及空气动力学、机械学、结构动力学、材料学、气象学和控制 理论,还涉及风载荷特性、材料疲劳特性、试验测试技术等多方面 的知识。
一、风轮的空气动力性能参数
1.风轮叶片数
既要考虑风力机的扭矩输出、启动性能,也要考虑 风力机的用途、转速以及制作成本、风力机的稳定性等。
对于用于
如图2-1（a）所示],
对风力机风轮的转速没有严格的要求。要
得到这样的风力机,就需要风轮叶片数较多叶片实度较大。
现代风力发电机组对风力机风轮转速要求比较严格,而且希望有较 高的风能利用系数，
风轮 连接在轮毂上,允许风轮在旋转平面内向后或向前倾斜几度,这样可 以明显地减少由于阵风和风剪切在叶片上产生的载荷。
2.风轮中心高
,如图2-2所示 。从理论上讲,风轮中心高越高越好,根据风剪切特性,离地面高度 越高,风速梯度影响越小,这样在风轮实际运行过程中,作用在风轮 上的波动载荷越小,可以提高机组的疲劳寿命。但从实际经济意义 考虑,风轮中心高不可能太大,否则不但塔架成本太高,安装难度及 成本也大幅度提高。
第二章 风力机的基本理论及工作原理
叶素理论
叶素理论的出发点是将风轮叶片延展向分成许 多微段，称这些微段为叶素。假设在每个叶素上的 流动相互之间没有干扰，即叶素可以看成是二维翼 型，这时，将作用在每个叶素上的力和力矩延展向 积分，就可以求得作用在风轮上的力和力矩。
3.5.6直驱式垂直轴风力发电机
一个永磁直驱式发电机模型，是多极发电机，结构与水轮发电机 类似，只是转子励磁采用永久磁体。转子旋转在定子绕组中产生电 流输出。
发电机安装在钢结构的塔架基座上，塔架基座的柱与梁还要支持塔架与 风轮。
塔架安装在塔架基座上。
风轮在塔架顶端，风轮轴通 过传动轴连接发电机，发电 机与风轮同步旋转。 直驱发电机安装在塔架上部
当平板与气流方向平行时，平板受到的作用力为零（阻力 与升力都为零）。 当平板与气流方向有夹角时，在平板 的向风面会受到气流的压力，在平板的下风面会形成低压 区，平板两面的压差就产生了侧向作用力F，该力可分解
为阻力D与升力L。
当夹角较小时，平板受到的阻力D较小；此 时平板受到的作用力主要是升力L。
3.5.1 垂直轴风力机的分类
阻力型风力机
萨窝纽斯型（Savonius type）风力机，选用的是S 型风轮。它由两个半圆筒形叶片组成，两圆筒的轴线相 互错开一段距离。其优点是启动转矩大，启动性能良好， 但是它的转速低，风能利用系数低 。
升力型风力机
利用翼型的升力做功，最典型的是达里厄式风力机， 其风能利用系数最高。多种达里厄式风力发电机，如Φ 型，△型，H型等。这些风轮可以设计成单叶片、双叶 片、三叶片或者多叶片。
叶轮由两片垂直的叶片阻成，叶片 截面为流线型的对称翼型，以相反方 向安装在转轴两侧。
达里厄风力机在低风速下运转困难， 要在较高的风力下，风轮转速达到 叶尖速比为3.5以上才可能正常运 转，在尖速比为4-6可获较高的功 率输出。下图为达里厄风力机的功 率系数与叶尖速比的关系曲线。

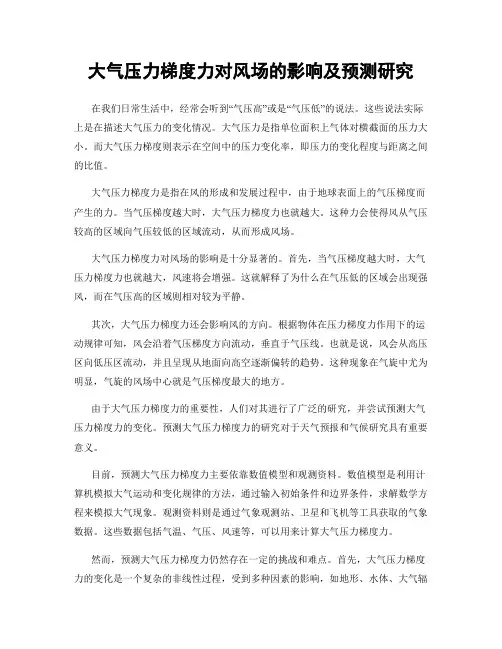

大气压力梯度力对风场的影响及预测研究
