基于UG的摆线针轮行星减速器的设计
UG减速器的创建

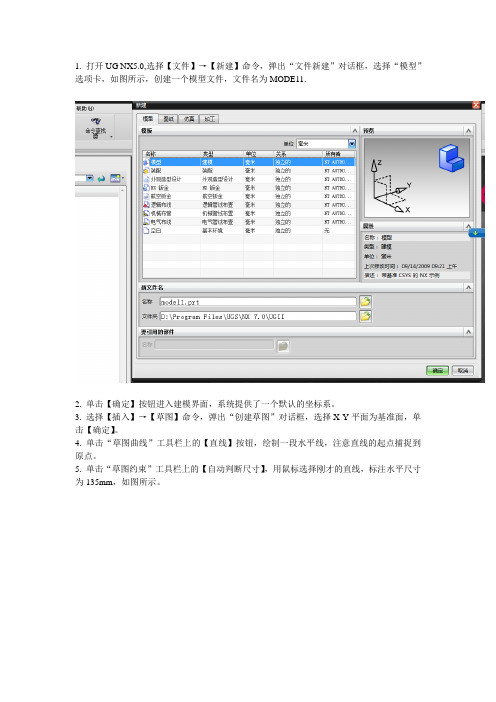

1. 打开UG NX5.0,选择【文件】→【新建】命令，弹出“文件新建”对话框，选择“模型”选项卡，如图所示，创建一个模型文件，文件名为MODE11.2. 单击【确定】按钮进入建模界面，系统提供了一个默认的坐标系。
3. 选择【插入】→【草图】命令，弹出“创建草图”对话框，选择X-Y平面为基准面，单击【确定】。
4. 单击“草图曲线”工具栏上的【直线】按钮，绘制一段水平线，注意直线的起点捕捉到原点。
5. 单击“草图约束”工具栏上的【自动判断尺寸】，用鼠标选择刚才的直线，标注水平尺寸为135mm，如图所示。
6. 单击工具栏上【圆弧】按钮，弹出绘制“圆弧”对话框，绘制两个圆弧。
圆弧的圆心分别与直线的两个端点重合，绘制圆弧是的起点与直线的端点连线分别位于水平状态，即当屏幕中出现水平引导线和水平约束图标是开始绘制圆弧，圆弧的角度要大于120°。
7. 单击工具栏上的【自动约束尺寸】，用鼠标选择刚绘制的两个圆弧，并且设置尺寸分别为R80mm和R130mm，如图所示。
8. 单击【延伸】按钮，延长直线到两个圆弧。
9. 单击直线】按钮，绘制一段如图位置的直线。
10. 单击【约束】按钮，选择选择直线和左侧圆弧，此时系统弹出“约束”对数框，选择直线与圆弧相切约束关系。
右侧同理。
11. 单击【快速修剪】按钮，将相切点以外的线剪掉，如图所示。
12.选择【完成草图】命令，退出草图编辑状态。
13.选择【拉伸】命令，弹出对话框。
在“限制”选项中“开始”项选择“对称值”，拉伸距离为48mm,单击【确定】完成拉伸。
如图所示。
14．进入草图界面，选取如下图所示面为基准面。
15．选择【圆弧】按钮，在水平线上绘制两个圆弧，左侧圆弧以原点为圆心，右侧圆弧和右侧大圆弧同心，两圆弧的尺寸分别是R50mm和R55mm，如图所示。
16．单击【直线】按钮，绘制两直线，封闭两个圆弧，直线的两个起点和终点分别是两圆弧的起点和终点。
如图所示。
17．退出草图。
