HVM6025A高功率密度智能直流电源整流模块说明书
IUP系列智能直流电源说明书
在停电较长时间后或首次使用时，接上交流输入，开启开关，需连续充电 10 小时以上，以免要合分闸操作时，电池无法提供足够的功率。
■ 保护功能
5
IUP 系列智能微型直流操作电源
ivtsys 英微特电源
◆ 输出过压保护 直流输出有过压保护功能，当电压大于 231V，自动关闭输出，红色“关闭输
高压电源模块应用指南说明书
高压电源模块应用指南--2022年版目录1.高压电源选型指导 (1)2.电源模块的测试 (3)2.1电源模块的测试电路与方法 (4)2.2电源模块的基本性能测试 (4)3.电源模块的应用 (7)3.1典型应用 (7)3.2输入反接保护 (8)3.3输入输出滤波电路 (8)3.4电磁干扰和电磁兼容 (9)3.5容性负载 (10)3.6功能引脚的使用 (10)4.常见疑问 (11)4.1模块能否支持热插拨 (11)4.2输出电压“保证范围值”是什么意思？ (11)4.3模块的输出电压精度 (12)4.4模块损坏的原因 (12)1.高压电源选型指导高压电源模块，主要分为隔离型和非隔离型，在产品选型方面可以按照如下的流程分别选择：图1-1产品选型流程（1）非隔离型高压电源选型步骤：（图1-1）第一步，确定输出电压和电流。
首先选择一个模块，当然是需要考虑输出的电压与输出电流；针对非隔离高压电源来说，输出的电压种类较齐全，主要分为：200V、400V、600V、1000V、1250V、1500V、2000V、3000V、5000V、-200V、-600V、-1250V、-1500V、-2000V、-3000V等；需要确认输出电压是否需要可调？输出是恒流还是恒压？对于输出功率来说，该系列产品是以输出电流的大小为后缀，例如：0.5、2等，表示输出的电流大小，目前拥有的输出电流大小为：0.3mA、0.4mA、0.5mA、0.6mA、1mA、2mA、5mA、10mA、20mA、30mA等；负载选定后，输出电流就基本已经确定，负载电流的大小是决定功率的关键，同时也直接影响到模块的可靠性和价格。
电源模块最好应用在30%-80%的功率条件下，选择合适的输出电流是设计成功的关键因素之一，过大或过小的电流均会导致较低的可靠性和过高的成本。
对于长期工作在技术规格书的环温以上的场合，请向我司技术服务人员咨询以选取适合高温环境工作的电源模块。
直流电源使用手册
直流电源使用手册浙江中控技术股份有限公司声明⏹严禁转载本手册的部分或全部内容。
⏹在不经预告和联系的情况下，本手册的内容有可能发生变更，请谅解。
⏹本手册所记载的内容，不排除有误记或遗漏的可能性。
如对本手册内容有疑问，请与我公司联系。
文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。
WARNING: Indicates information that a potentially hazardous situation which, if not avoided, could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。
RISK OF ELECTRICAL SHOCK: Indicates information that Potential shock hazard where HAZARDOUS LIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。
ESD HAZARD: Indicates information that Danger of an electro-static discharge to which equipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。
ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。
TIP:Identifies advice or hints for the user.设备安全警示标志下表列出了在设备中使用的安全警示标志符号及描述。
电力系统用智能高频整流模块 技术手册
电力系统用智能高频整流模块技术手册目录1、概述。
22、技术指标。
33、功能说明。
33.1保护功能。
33.2设置功能。
33.3通讯功能。
44、显示说明。
44.1键盘显示说明。
44.2主菜单操作页。
44.3参数设置页。
44.4测控校准页。
54.5故障信息页。
55、模块校准。
56、安装设置地址。
5 6、通讯及验机方式。
5附录通讯协议功能特别说明模块接口定义图1、概述ZF/ZPF系列高频开关整流模块是专为电力操作电源系统设计制造的电源模块。
该产品采用当今最先进的边缘谐振软开关技术，可带电插拔，模块与模块之间采用自带二极管隔离设计，防止模块间相互影响。
模块内部自带CPU，模块所有基准校准和控制全部采用高精度D/A完成，替代所有电位器，避免了电位器固有的温度系数和机械特性所引起的参数漂移。
模块还内置E2ROM，保证了模块的运行参数永不丢失，即使脱离主监控工作其运行参数也不会有任何改变。
模块设有各种保护功能。
产品命名方法：模块型号：ZF [ vvvaa ] [ ff ] [ ww ]：ZF表示ZF系列单相交流输入整流模块；ZPF [ vvvaa ] [ ff ] [ ww ]：ZPF表示ZPF系列三相交流输入整流模块。
vvv表示额定输出电压，aa表示额定输出电流。
ff表示功能：Z3-----RS485智能接口，汉字显示，9Bit单片机多机通讯，CRC校验。
Z4-----汉字显示，EQ/FL开关量接口，8Bit通讯，SUM累加和校验。
Z7----自组模块，带RS485智能接口，充电管理，9Bit单片机多机通讯，CRC校验。
Z8----自组模块，输出宽范围，9Bit单片机多机RS485通讯，CRC校验。
ww表示外形：Z2----- 133×238×352 风冷3000KW、4500KWH------ 106×245×390 风冷1500WG ----- 483×133×360 风冷6000W、9000WI------- 483×88×300 风冷1500WA1-----133×245×390 自冷1500WA2------133×277×450 自冷3000W目前常用配置机箱为Z2、H3K；其中Z2、H、A为立式，I、G为卧式H中有H3K：15芯快插式输出接口（单相输入），H4K：29芯快插式输出接口（三相输入），H3D：端子式输出接口，一般优选H3K。

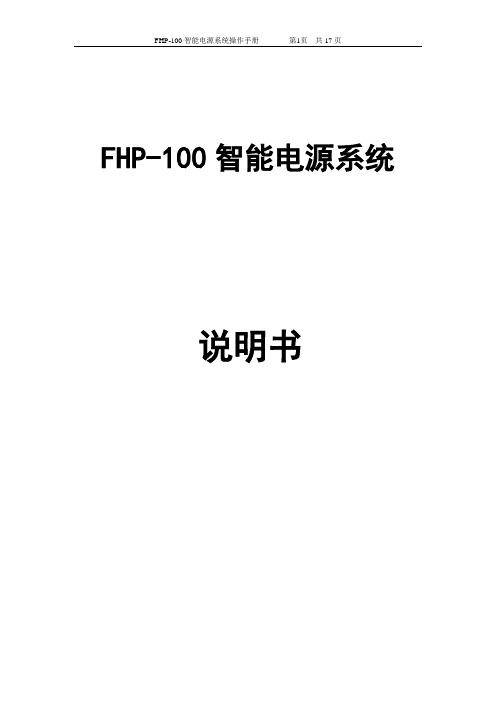

FHP-100智能电源系统操作手册
FHP-100智能电源系统说明书1 系统构成及工作原理1.1 系统构成FHP-100智能电源系统是由FHPR-110整流模块（1~10个），FHPM-100监控模块以及交直流配电单元等组成的一个完整的智能电源系统。
FHP-100智能电源系统中的FHPR-110整流模块和FHPM-100监控模块均采用单片机控制，并通过监控模块监控系统的运行状态。
监控模块上的RS232通信口可与本地或远程计算机通信，实现集中监控，计算机后台软件可将电源系统的运行和告警情况按时形成文件存入相应的子目录，供随时查阅和打印。
电源系统框图如图1所示。
图1 FHP-100智能电源系统构成框图FHP-100智能电源系统为嵌入式结构，可直接装入标准的19英寸机架，外形尺寸有两种：1．（宽×深×高mm）：488×300×266，高度为6U，外形如图2所示。
2.（宽×深×高mm）：488×300×489，高度为11U，外形如图3所示。
FHP-100智能电源系统采用高频功率变换技术设计，体积小，功率密度高，运行稳定可靠，平均无故障时间( MTBF)达420,824小时,可广泛应用于邮电通信、移动通信基站、水利电力、公安、铁路、计算中心等需要大功率直流电源的场所, 尤其适用于要求无人值守,集中维护和管理的通信系统。
1.2 工作原理FHP-100智能电源系统有很宽的交流输入范围，整流模块将一定范围内变化的交流电压通过高频功率变换产生高品质的直流输出电压，1~10个并联整流模块可以构成用户需要的容量要求，构成并联系统，再通过直流输出配电供给负载。
一旦整流系统出现故障时，通过监控模块可以将负载切换到电池去。
整流恢复正常后，负载可以切换回到整流电源系统供电。
图2 FHP-100智能电源系统（6U高）外形图3 FHP-100智能电源系统（11U高）外形图中：1.市电1输入开关；2. 市电2输入开关；3.1+1防雷模块；4. 电池1输入开关；5. 电池2输入开关；6. FHPR-110整流模块；7. FHPM-100监控模块2 FHPR-110整流模块2.1工作原理FHPR-110整流模块是将150～290V范围内变化的交流输入电压，通过高频功率变换，产生高品质直流输出，并联整流模块间通过监控模块控制，可以实现多达30个整流模块的直接并联，构成n+1并联整流电源系统。
英可瑞模块100AH直流屏说明书-标准
第一章概述1.1 简介GZDW系列高频开关直流电源系统采用英可瑞公司自主研制开发的高频开关整流模块及微机监控模块，融合了最新的高频软开关技术和计算机控制技术，具有高效率的零开通和零关断整流技术，简洁易懂的中文界面显示，完全智能化运行管理和多层保护等优异性能，极大地提高了系统的稳定性、可靠性和效率。
高频开关电源由于其体积小，重量轻，技术指标优越，模块化设计，Ｎ＋１热备份方式，系统配置有RS485和RS232接口，可与后台计算机配合通讯，实现“遥控、遥测、遥信、遥调”功能，完全满足电力系统自动化控制系统要求，是符合高新技术发展方向的新型电源产品。
目前已广泛应用于发电厂、水电站及各类变电站和工业企业配电系统中心。
1.2 系统性能特点●高频软开关技术：采用最新的高频谐振软开关技术，实现整流过程高频开关管的零开通和零关断，提高系统的效率和功率密度。
●模块化设计，充电装置使用多个高频开关模块并联，N+1热备分，可平滑扩容，可带电热拔插模块具有一体化接口，提高系统稳定性和可靠性。
●监控功能完善，高智能化，采用大屏幕液晶汉字显示，声光告警。
●全智能化设计，对系统的各组成部分：交流配电、整流模块、直流馈电实现全参数本地及远端监控；主要监控量有：模块的开/关机、充电方式、输出电压调节、输出限流点整定、双路交流自动切换、电池自动管理等等。
●监控系统配有标准RS-232/485接口，采用电力部标准通信规约，方便接入自动化系统，提供开放协议，方便组网，简单实现“四遥”及无人值守。
●对蓄电池自动管理及自动维护保养：实时监测蓄电池组的端电压，充、放电电流，单体蓄电池电压自动控制，均、浮充以及定期维护均充。
●具有电池温度补偿功能。
●整流模块操作使用简单，可带电插拔，更方便于安装、检修、更换。
1.3 技术指标◆交流输入电压: 380V±15%◆电网频率：50Hz±10%◆输出电流等级：30A◆使用电池容量: 100AH◆额定输出电压：220V◆输出电压范围: 198V～286V 连续可调◆输出限流：额定电流×（10% ～110% ）◆模块额定输出电流： 10A （220V系统）；◆稳压精度: ≤±0.5%◆稳流精度: ≤±0.5%◆纹波系数: ≤±0.1%◆效率: ≥91%◆模块输出过压保护: 295±5V◆模块输出欠压保护: 190V±2V◆绝缘电阻: ≥10M◆绝缘强度：输出对地、输入对地、输入对输出施加2KVAC, 1min无飞弧无闪络。
高频开关直流电源柜说明书V
高频开关直流电源柜说明书VThe Standardization Office was revised on the afternoon of December 13, 2020GZDW33系列微机控制型高频开关直流电源柜使用说明书苏州中兴龙源电气有限公司第一章概述................... 错误!未定义书签。
.用途 .................. 错误!未定义书签。
.系统特点 .............. 错误!未定义书签。
高性能 ................... 错误!未定义书签。
高智能化 ................. 错误!未定义书签。
高品质 ................... 错误!未定义书签。
.参照标准 .............. 错误!未定义书签。
.工作原理简介 .......... 错误!未定义书签。
.型号定义和说明 ........ 错误!未定义书签。
.系统参数 .............. 错误!未定义书签。
A、5A系列充电模块组成系统的技术参数错误!未定义书签。
A、10A充电模块组成系统的技术参数错误!未定义书签。
.使用条件 .............. 错误!未定义书签。
第二章系统结构................ 错误!未定义书签。
第三章系统基本模块............ 错误!未定义书签。
.充电模块 .............. 错误!未定义书签。
.蓄电池 ................ 错误!未定义书签。
.配电控制模块 .......... 错误!未定义书签。
.交流电压采样板 ........ 错误!未定义书签。
.直流电压采用板 ........ 错误!未定义书签。
.交流自动切换盒 ........ 错误!未定义书签。
.防雷器单元 ............ 错误!未定义书签。
.绝缘监测仪 ............ 错误!未定义书签。
充电模块说明书
通合充电模块2.1.1 三相输入模块简介三相输入系列智能型高频开关电源模块，是电力电源最主要的配置模块，同时也是我公司推出的第三代产品，是专门为电力系统设计，具有“四遥”功能的高频开关电源，模块采用世界领先的“谐振电压型双环控制的谐振开关电源” 技术，生产出来的模块具有体积小、重量轻、效率高、空载损耗小、可靠性高等优点。
产品包括220V 和110V 两大系列，十多个品种，配有标准RS-485接口，易于与自动化系统对接，适用于各种容量的直流系统。
型号说明TH系列号 3：代表第三代产品产品系列 三相输入充电模块产品主要型号如表2-1所示。
表2-1 三相输入充电模块产品型号额定输出电流值：5A 、7A 、10A 、20A 、30A 、40A 模块类别：D 代表电力用模块 直流额定输出电压等级230为标称电压220V 电力模块; 110为标称电压110V 电力模块 ZZ ：自冷智能型模块；NZ ：风冷智能型模块 TH 为“通合电子”的缩写2.1.2 模块主要特点●采用全程软开关技术，效率高，空载功耗小，体积小。
●交流输入内置符合安规的保险管。
●直流输出内置二极管，可以不增加额外措施实现热插拔。
同类其他没有内置二极管的产品，用户需要额外在直流屏上增加二极管散热片，接线繁琐。
●采用“三相无源功率因数校正电路”，输入无中线，功率因数可达0.94。
●采用隔离自主均流，并机不均流度＜±3%，可保证二十台以上模块良好并机。
●模块具有RS-485接口，方便接入自动化系统进行通信。
●输出过压保护：内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模块自动退出工作，不影响整个系统正常运行；过压保护点：220V模块为320V±5% ，110V模块为160V±5% 。
●输出限流保护：每个模块输出电流最大限制为额定输出电流的1.05倍。
●短路保护：采用回缩下垂限流方式，模块电流输出特性如图2-1，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的15％以下。
充电模块说明书
通合充电模块2.1.1 三相输入模块简介三相输入系列智能型高频开关电源模块，是电力电源最主要的配置模块，同时也是我公司推出的第三代产品，是专门为电力系统设计，具有“四遥”功能的高频开关电源，模块采用世界领先的“谐振电压型双环控制的谐振开关电源”技术，生产出来的模块具有体积小、重量轻、效率高、空载损耗小、可靠性高等优点。
产品包括220V和110V两大系列，十多个品种，配有标准RS-485 接口，易于与自动化系统对接，适用于各种容量的直流系统。
型号说明TH —— ----- 系列号3 :代表第三代产品ZZ:自冷智能型模块；NZ:风冷智能型模块额定输出电流值：5A、7A、10A、20A、30A、40A模块类别：D代表电力用模块直流额定输出电压等级230为标称电压220V电力模块；110为标称电压110V电力模块TH为“通合电子”的缩写产品系列三相输入充电模块产品主要型号如表2-1所示。
表2-1三相输入充电模块产品型号220V 模块为 320V ± 5% , 110V 2-1，输出短路时模块在瞬间把2.1.2 模块主要特点采用全程软开关技术，效率高，空载功耗小，体积小。
交流输入内置符合安规的保险管。
直流输出内置二极管，可以不增加额外措施实现热插拔。
同类其他没有内置二极管的产品, 用户需要额外在直流屏上增加二极管散热片，接线繁琐。
采用“三相无源功率因数校正电路” ，输入无中线，功率因数可达0.94。
采用隔离自主均流，并机不均流度＜±3%可保证二十台以上模块良好并机。
模块具有RS-485接口，方便接入自动化系统进行通信。
输出过压保护：内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模 块自动退出工作，不影响整个系统正常运行；过压保护点: 模块为160V ± 5%。
输出限流保护：每个模块输出电流最大限制为额定输出电流的 1.05倍。
短路保护：采用回缩下垂限流方式，模块电流输出特性如图输出电压拉低到零，限制短路电流在额定输出电流的 15%以下。
出厂说明书 (2)
我公司的新一代电力操作电源监控系统具有如下特点：
●监控系统采用知名公司的新型工业级32位微处理器，速度更快、功能更强，可靠性更高。
●通讯口、模拟量通道、开关量通道采用了全隔离技术，微处理器得到精心呵护，符合高等级抗扰度国际标准，系统工作稳定可靠。
●监控装置集触摸屏主监控、交流监控、直流监控、开关量输入输出、降压硅链控制、绝缘监察继电器以及闪光继电器等功能为一体，可满足用户对高档监控系统的基本要求。
b.长期浮充充电程序正常运行浮充状态下每隔1-3个月,微机控制充电浮充电装置自动转入恒流充电状态运行，按阀控式密封铅酸蓄电池正常充电程序进行充电。
c.交流电中断程序
正常浮充电运行状态时，电网事故停电，这时充电浮充电装置停止工作，蓄电池通过降压模块，无间断地向二次控制母线送电。当电池电压低于设置的告警限时系统监控模块发出声光告警。
b.长期浮充充电程序
正常运行浮充状态下每隔1-3个月，微机控制充电浮充电装置自动转入恒流充电状态运行，按镉镍蓄电池正常充电程序进行充电。
c.交流电中断程序
正常浮充电运行状态时，电网事故停电，这时充电浮充电装置停止工作，蓄电池通过降压模块，无间断地向控制母线送电。当电池电压低于设置的告警限时系统监控模块发出声光告警。
●J3、J4用于连接控制母线和电池电流霍尔传感器，它们所处的位置请参见前面的标准接线方式。这两个霍尔传感器均默认满量程输出电压为±5V，若用户使用满量程输出为±4V的传感器时请在订货时说明。
●J7用于连接检测电池柜内环境温度的数字式温度传感器，连线在出厂时已做好，请将插头插入J7位置即可。若电池巡检组数设定值不为0,则电池柜环境温度检测功能将转移到电池巡检单元上，此时应将温度传感器连到电池巡检单元的相应端子上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.3.2 其它功能......................................................................................................................8
数0.998，相对谐波总电流小于5%。不对电网造城污染。 输出调压范围可达80%的额定电压，输出电流0～25A调整。 模块带防反灌电路，防止电池倒灌。不需要再外加二极管。 模块通讯接口丰富，2路CAN总线，1路RS485总线，1路干接点输入，满足
客户的不同种通信监控需求。
注意：若是对锂电池，磷酸铁锂电池充电，电池组需要有BMS，保证随 时监测每节电池的电压，做到安全充电！
深圳市瀚美特科技有限公司 1
目录
第一章：概述.................................................................................................................... ............3 第二章：HVM6025A整流模块介绍................................................................................ .......4
进行恒流充电、恒压充电以及浮充。电流、电压可以连续大范围调节。 具有过温、输出过压、过流、输入过压欠压等保护功能，有LED数码显示
和警告。模块自带简易按键，可以人工手动设置。 模块可以通过系统监控模块控制，也可以通过电池BMS管理系统进行控
制（单台工作时）。 模块输入电压范围宽，全电压范围380Vac±20%交流电压，输入端功率因
2.2 整流模块工作原理......................................................................................................... 6
2.3 整流模块主要功能......................................................................................................... 7
HVM6025A高功率密度智能直流电源整流模块说明书 V 2.0
深圳市瀚美特科技有限公司为客户提供全方位的技术支持，用户可与就近的深 圳市瀚美特科技有限公司办事处或客户服务中心联系，也可直接与公司总部联 系。 深圳市瀚美特科技有限公司 版权所有，保留一切权利。内容如有改动，恕不另行通知。
深圳市瀚美特科技有限公司 地址：深圳市南山区西丽大磡科技园1期栋6楼南 邮编：518055 联系电话：+86-755-26069149 传真：+86-755-86023545
2.1.2 前面板..........................................................................................................................4
2.1.3 后面板..........................................................................................................................6
个指示灯，分别为电源指示灯（绿色）、保护指示灯（黄色）和故障指示灯（红
色），见下表。
指示灯 绿色
名称 开关指示灯
状态 亮
指示 有交流输入电源
黄色 红色
保护指示灯 故障指示灯
灭 亮 灭 闪烁 亮 灭
无交流输入电源 有告警或保护发生 无告警或保护发生 模块处于手动运行方式
有故障发生 无故障发生
表2-1 面板指示灯说明
2.6.2 维护............................................................................................................................12
2.7 使用注意事项及处理...................................................................................................1 2
HVM6025A整流模块前面板如下图所示：
图2-2 整流模块前面板
1） LED 显示面板
可显示模块电压、电流、告警、地址、运行方式等信息。若按键无操作超过一
分钟，将自动显示模块电压和电流，此时如果存在告警，则显示告警信息。
电压显示精度为±0.5V，电流显示精度为±0.2A。
2） 指示灯
模块面板上有3
3） 手动操作按键 模块面板上有两个按键，上键（▲）和下键（▼）。 通过按键，可查看模块信息。例如模块输出电压600V、输出电流15.5A、地 址1、运行在自动方式，按上键（▲）或下键（▼）将依次显示如图2-3。
图2-3 模块信息显示顺序
通过按键还可设置模块参数：手动输出电压、模块地址、模块运行方式（手动
2.4.2 输入特性......................................................................................................................9
2.4.3 输出特性....................................................................................................................10
2.4 整流模块性能参数......................................................................................................... 9
深圳市瀚美特科技有限公司................................................................................................................9
的界面，按▲或▼大约2.5秒后释放界面闪烁，再
第二章：HVM6025A整流模块介绍
瀚美特生产的HVM6025A模块额定输入为交流市电三相三制，输出为630VDC / 25A，是目前整流电源市场上最为主流的规格，下面将做系统的介绍：
2.1 结构及接口 2.1.1 模块外观
HVM6025A整流模块的外观如下图：
图2-1 整流模块的外观
2.1.2 前面板
2.4.4 其他特性....................................................................................................................10
2.5 整流模块安装尺寸.......................................................................................................1 1
2.1 结构及接口..................................................................................................................... 4
2.1.1 模块外观......................................................................................................................4
深圳市瀚美特科技有限公司 3
附录：通讯协议................................................................................................................ ..........15
深圳市瀚美特科技有限公司 4
第一章 概述
大功率直流整流模块是我司推出的第三代高端直流整流模块。在总结第一 代、第二代电源模块实际应用情况的基础上，优化推出的系列化新模块。模块采 用三电平PWM整流、全桥软开关三电平直流变换、全数字控制（DSP）、CAN总线 交互等技术。2U标准机架式模块功率可达15KW。两电平、三电平控制自动转换 保证输出电压可大范围内调整。模块应用于电信、移动机房替代UPS；应用于大 型数据中心、云计算中心，企事业单位计算中心；应用于超级电容充电、大型电池 组充电；应用于电动汽车充电站、换电站；应用于无交流感应电机负载的任何用 电场所等。
瀚美特整流模块不仅能很好的满足市场的需求，还能从客户实际应用角度 出发，为客户提供真正经济、可靠、便利的系统解决方案。
其主要特点集中体现在： 模块采用最新三电平拓扑电路，全数字控制，智能化程度高；具有重量轻
、体积小、工作稳定、效率高、安全可靠等特点。 模块可用于通信电源系统，电动车充电系统，地铁电动门电源系统；可以
2.7.3 输出电压设定............................................................................................................13
