避雷针的制作方法
避雷针及避雷器PPT课件
避雷针及避雷器
返回
第一节 避雷针及避雷线
避雷针保护范围
受避雷针（线）保护的空间称为避雷针 （线）的保护范围。
当雷电先导在最不利的位置时，1000 次雷击中落入保护范围内的次数小于一次， 即落入保护范围边界上的概率为0.1%
避雷针及避雷器
避雷针的保护范围
• 众所周知，雷是一种常见的自然现象。雷电击中物体会产生强烈的破 坏作用。防雷是人类同自然斗争的一个重要课题。安装避雷针是人们 行之有效的防雷措施之一。
③如果“测量标度盘”的读数小于1Ω，则应将倍率开关置于 倍数较小档，并重新测量和读数。 ④为了防止其他接地装置影响测量结果，测量时应将待测接地 极与其他接地装置临时断开，测量完毕后再将断开处牢固连接。
避雷针及避雷器
避雷针及避雷器
持续运行 电压（有 效值）KV
支流1mA 参考电压 （不小
于)KV
标称放电流 下残压不大
于KV
陡波冲击残 压（不大于）
KV
2ms操作 通流容量
电流 A.18次
0.5
0.38
0.42
1.2
2.6
避雷针及避雷器
0.28 O.22
0.24
O.6
1.3
/
75
/
75
电源避雷器的典型应用
避雷针及避雷器
天馈线避雷器
• 本章培训与考核要点： • 了解避雷针；
• 掌握避雷器的分类；
避雷针及避雷器
第八章 避雷针
第一节 避雷针与避雷线 1、定义 2、作用 3、工作原理 4、保护范围
第二节 避雷器 1、定义 2、起源 3、作用及分类 4、原理 5、应用 避雷针及避雷器
第一节 避雷针及避雷线
避雷针安装工程施工方案
一、施工准备1. 劳动组织：成立避雷针安装工程小组，明确各岗位责任人和施工人员，确保施工过程中责任到人。
2. 工机具：准备以下工机具，包括电焊机、切割机、扳手、螺丝刀、水平尺、线坠、钢卷尺、吊车、钢丝绳、枕木、杉木杆等。
3. 材料：采购符合GB标准的避雷针、热镀锌角钢、热镀锌扁钢、接地模块、食盐、铁屑、木炭、炉灰、氮肥渣、电石渣、石灰等。
二、操作程序1. 工序流程图（1）施工准备（2）避雷针组装（3）接地系统（地网）设计（4）避雷针安装（5）验收2. 操作要领（1）施工准备- 核实避雷针高度及分段钢筋架之间的对应安装位置。
- 平整场地，把枕木均匀地摆到避雷针组装地点。
避雷针每段钢筋架下设两个支点，并大致找平。
- 核实预埋螺栓与避雷针底座螺孔尺寸，允许误差为2mm。
检查预埋螺栓露出基础面高度是否符合规定。
（2）避雷针组装- 把避雷针各段钢筋架顺序摆到枕木上，使三根主筋相互对准。
- 调整三根主筋使之分别在三条直线上。
此项工作要反复进行，直到调直为止。
- 在避雷针钢筋架每条主筋之间的连接处对称放置2根连接圆钢（加强筋），连接圆钢规格应与下段钢筋架主筋一致，具体选用见表4。
- 焊接避雷针钢筋架之间的连接圆钢。
除去焊渣，刷涂防锈漆和调和漆各两道。
（3）接地系统（地网）设计- 根据GB50057-94的要求，用热镀锌角钢与热镀锌扁钢制作地网。
- 地网的一般要求：建筑接地不大于30欧，电源接地不得大于10欧，普通弱电系统接地不得大于4欧；采用联合接地方式，则要求不大于1欧。
- 在接地体（地网）周围和回坑泥土中加入一定比例的食盐、铁屑、木炭、炉灰、氮肥渣、电石渣、石灰等，以降低土壤电阻率，提高接地体周围土壤的导电性。
（4）避雷针安装- 在避雷针根部用铁线绑扎1~2根枕木，作为配重，以减小避雷针起吊时的倾斜度。
- 在避雷针绑扎吊绳的钢结构部位绑扎2~3根杉木杆。
- 在避雷针的适当位置栓绑吊绳和晃绳，尔后进行起吊、就位。
防雷知识系列4
防雷知识系列（四）－外部防雷系统外部防雷系统由接闪器（避雷针）、引下线、接地地网等有机组成。
缺一不可。
下面分别对以上三个主要因素的相关技术及安装进行描述。
主要讲本部分的内容是对建筑物外部空气如何截雷，把雷电流向大地中泄放的问题。
本部分的内容提要是：(1)接闪器：避雷针、避雷线、避雷带、避雷网(2)避雷带和避雷网的结构设计(3)接闪器的选择和布置接闪器直接截受雷击，以及用作接闪的器具、金属构件和金属屋面等，称之为接闪器。
功能是把接引来的雷电流，通过引下线和接地装置因如大地中泄放，保护建筑物免受雷害。
从公元1753年，富兰克林发明了避雷针以来，避雷针作为接闪器唯一的形式，延续了上百年的历史，从十九世纪以后，逐渐有出现了避雷线、避雷带和避雷网。
其分类如下：避雷针、避雷线、避雷带、避雷网, 下面逐一介绍。
避雷针尖端放电由物理学可知，通常物体内部的正电荷和负电荷是相等的，所以从整体来看不显示带电现象。
当某一物体所具有的正、负电荷不相等时，这个物体就显示带电的特性。
当物体内部的正电荷多于负电荷时，物体带正电，反之带负电。
由于电荷都有异性相吸、同性相斥的特性，所以带电物体中的同性电荷总是受到相互排斥电场力的作用。
以图中带尖锋的金属球为例，假如金属球上带负电（同样也可以理解带上正电），由于电荷同性相斥的作用，电子总是分布到金属球的最外层表面，并且容易逃离金属球。
球的尖锋部分，电子受到同性电荷往外排斥力最强，最容易被排斥离开金属球，这就是通常说的“尖端放电”。
公元1749年4月29日，富兰克林在给约翰·米西尔（John Mitchel）的信中提出了，云层由于不断受到蒸汽摩擦而带电的看法，他认为"当带电的云块飘过田野、掠过高山、巨树、耸立的高塔、尖屋顶、船舶桅杆、烟筒等物的时候，拖曳出电火，正如许多尖导体和突出物产生的现象一样，整个云层就在那里放出电来"由此，他提出了避雷针的设想。
他说：既然尖导体可以把一个离它很远的带电体上的电荷释放掉，避免它对其他物体产生电击，那麽尖导体对于人类可能有些用处。

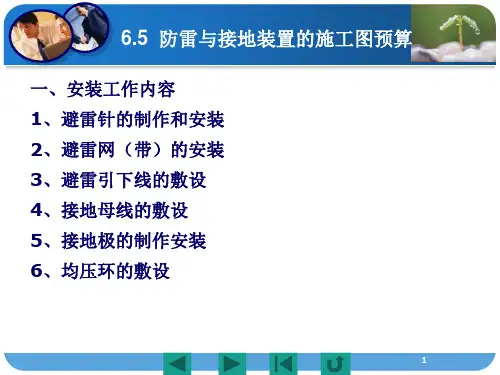

防雷接地图集
额。
4
避雷网的敷设
5
6
7
三、避雷引下线的敷设 避雷引下线敷设可分为利用金属构件引下、沿建筑物构
筑物引下、利用建筑物主筋引下和断接卡子制作、安装。 工程量＝施工图设计长度×（1＋3.9％） 如钢结构的厂房利用其的钢柱做引下线时应套用“利用
钢管敷设时连接管箍之间的接地跨接线已包含在配管 定额之内，不应重复计算。
22
钢筋混凝土柱子上安装的接地电阻测量板可套一处接 地跨接线定额。定额内一处跨接线已含0.459㎏镀锌 扁钢，故不得再另计测量板的主材费。
测试板作箱体的话，箱体另计。
23
《建筑物防雷设计规范》GB50057: 当利用混凝土内钢筋、钢柱作为自然引下线并同时采
解：［ 350×(2－1)]/4 =88
18
五、接地极的制作安装：“根” 接地极制作安装以“根”为计量单位。其长度按设计
长度计算，设计无规定时，每根按2.5m计算。若设 计有管帽时，管帽另按加工计算。 P542
19
六、均压环的敷设：“10m” 均压环敷设以“m”为单位计算，焊接时按两根筋
33
二、计算综合基价合计 解：一、工程量的计算 1、屋顶避雷网敷设 （30+11）×2 ×1.039＝85.2m 2、引下线的敷设φ8 （4.5 × 5+0.6+0.45-1.8）×2 ×1.039＝ m
34
3、接地母线 （0.8+3+10+1.8）×2 ×1.039＝ m 4、接地极安装 2 ×3＝6根 5、断接卡子安装 2个 6、接地极接地电阻测试 2组
用基础接地体时，可不设断接卡，利用钢筋作引下线 时应在室内外的适当地点设若干连接板，该连接板可 供测量、接人工接地和作等电位连接用。 当仅利用钢筋作引下线并采用埋于土壤中的人工接地 体时，应在每根引下线上于距地面不低于0.3m处设 接地体连接板。采用埋于土壤中的人工接地体时应设 断接卡子，其上端应与连接板或钢柱焊接。

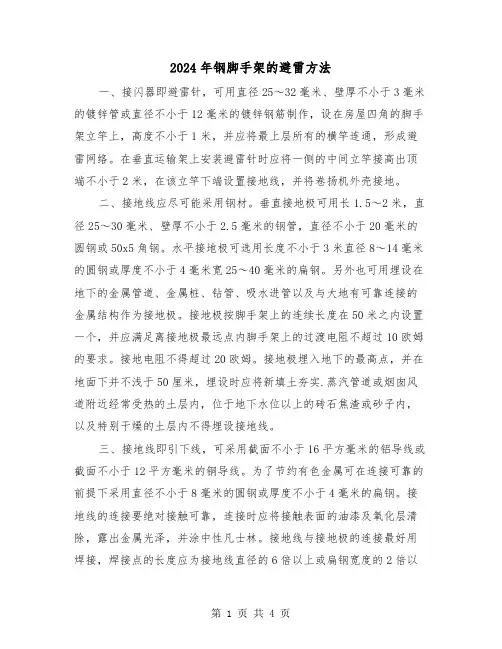

2024年钢脚手架的避雷方法(2篇)
2024年钢脚手架的避雷方法一、接闪器即避雷针，可用直径25～32毫米、壁厚不小于3毫米的镀锌管或直径不小于12毫米的镀锌钢筋制作，设在房屋四角的脚手架立竿上，高度不小于1米，并应将最上层所有的横竿连通，形成避雷网络。
在垂直运输架上安装避雷针时应将一侧的中间立竿接高出顶端不小于2米，在该立竿下端设置接地线，并将卷扬机外壳接地。
二、接地线应尽可能采用钢材。
垂直接地极可用长1.5～2米，直径25～30毫米、壁厚不小于2.5毫米的钢管，直径不小于20毫米的圆钢或50x5角钢。
水平接地极可选用长度不小于3米直径8～14毫米的圆钢或厚度不小于4毫米宽25～40毫米的扁钢。
另外也可用埋设在地下的金属管道、金属桩、钻管、吸水进管以及与大地有可靠连接的金属结构作为接地极。
接地极按脚手架上的连续长度在50米之内设置一个，并应满足离接地极最远点内脚手架上的过渡电阻不超过10欧姆的要求。
接地电阻不得超过20欧姆。
接地极埋入地下的最高点，并在地面下并不浅于50厘米，埋设时应将新填土夯实.蒸汽管道或烟囱风道附近经常受热的土层内，位于地下水位以上的砖石焦渣或砂子内，以及特别干燥的土层内不得埋设接地线。
三、接地线即引下线，可采用截面不小于16平方毫米的铝导线或截面不小于12平方毫米的铜导线。
为了节约有色金属可在连接可靠的前提下采用直径不小于8毫米的圆钢或厚度不小于4毫米的扁钢。
接地线的连接要绝对接触可靠，连接时应将接触表面的油漆及氧化层清除，露出金属光泽，并涂中性凡士林。
接地线与接地极的连接最好用焊接，焊接点的长度应为接地线直径的6倍以上或扁钢宽度的2倍以上。
如用螺栓连接，接触面不得小于接地线截面积的4倍，拼接螺栓直径不小于9毫米。
设置避雷装置还要注意下列事项：１、接地装置在设置前要根据接地电阻限值、土的湿度和导电特性等进行设计，对接地方式和位置选择，接地及和接地线的布置、材料选用、连接方式、制作和安装要求等作出具体规定。
装设完成后要用电阻表测定是否符合要求。
防雷及接地安装技术交底
技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.2挖沟：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟，沟上部稍宽，底部如有石子应清除见图3.3.2所示。
图3.3.23.3.3安装接地体（极）：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。
先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢（约10cm）焊在接地角钢一即可，见图3.3.3所示。
使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地600mm时停止打入。
图3.3.3交底单位接收单位交底人接收人技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.4接地体间的扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。
扁钢应侧放而不可放平，侧放时散流电阻较小。
扁钢与钢管连接的位置距接地体最高点约100mm。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用见图3.3.4所示。
图3.3.41—接地体；2—自然地坪；3—接地卡子焊接处3.3.5核验接地体（线）：接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体（线）的截面规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。
3.4自然基础接地体安装：3.4.1利用无防水底板钢筋或深基础做接地体。
利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。
避雷针
当雷云放电接近地面时它 使地面电场发生畸变。在避雷 针的顶端，形成局部电场集中 的空间，以影响雷电先导放电 的发展方向，引导雷电向避雷 针放电，再通过接地引下线和 接地装置将雷电流引入大地， 从而使被保护物体免遭雷击。
避雷针的简介及原理
• 避雷针的原理
在雷雨天气，高楼上空出现带电云层时，避雷针和高楼顶部都 被感应上大量电荷，由于避雷针针头是尖的，所以静电感应时，导 体尖端总是聚集了最多的电荷。这样，避雷针就聚集了大部分电荷。 避雷针又与这些带电云层形成了一个电容器，由于它较尖，即这个 电容器的两极板正对面积很小，电容也就很小，也就是说它所能容 纳的电荷很少。而它又聚集了大部分电荷，所以，当云层上电荷较 多时，避雷针与云层之间的空气就很容易被击穿，成为导体。这样， 带电云层与避雷针形成通路，而避雷针又是接地的，避雷针就可以 把云层上的电荷导入大地，使其不对高层建筑构成危险，保证了它 的安全。 避雷针的防雷作用是它能把闪电从保护物上方引向自己并安全 地通过自己泄入大地，因此，其引雷性能和泄流性能是至关重要的。
结语
自从1749年美国的富兰克林发明避雷针以来, 200多年来避雷针对
建筑物或电气设备的确起到了良好的保护作用。它像一位默默工作的
无名英雄,建筑的安全，它功不可没。但有的时候它的贡献没有人看到, 而他的不足却被人们议论。避雷针就是这样,在某些情况下正常的失效,
就被人们认为避雷针不行, 应该停用, 特别是黄岛油库由于雷击引起大
避雷针的结构及分类
• 作用
常规防雷电可分为防直击雷电、防感应雷电和综合性防 雷电。防直击雷电的避雷装置一般由三部分组成，即接闪 器、引下线和接地体；接闪器又分为避雷针、避雷线、避 雷带、避雷网。以避雷针作为接闪器的防雷电原理是：避 雷针通过导线接入地下，与地面形成等电位差，利用自身 的高度，使电场强度增加到极限值的雷电云电场发生畸变， 开始电离并下行先导放电；避雷针在强电场作用下产生尖 端放电，形成向上先导放电；两者会合形成雷电通路，随 之泻入大地，达到避雷效果。实际上，避雷针是引雷针， 可将周围的雷电引来并提前放电，将雷电电流通过自身的 接地导体传向地面，避免保护对象直接遭雷击。
防雷接地图集
•3
避雷网的敷设
•4
•5
•6
三、避雷引下线的敷设 ❖避雷引下线敷设可分为利用金属构件引下、沿建筑物构
筑物引下、利用建筑物主筋引下和断接卡子制作、安装。 ❖工程量＝施工图设计长度×（1＋3.9％） ❖如钢结构的厂房利用其的钢柱做引下线时应套用“利用
金属构件引下”。 ❖沿建筑物构筑物引下一般是采用圆钢、扁铁沿建筑物和
❖卫生间等电位及配电间等电位 Ø16的圆钢是不是可 以套户内接地母线？ 答：套用“利用金属结构引下”子目，要加主材（扁 钢或其他）及损耗。
•26
等电位连接
•27
十、接地系统的调试 ❖“系统” “组”：接地极的根数较少时 ❖接地网试验是指接地网电阻测定。按实验刺史，只要
作一次接地电阻测试就计算一次。 ❖综合基价所称的系统是按每一个建筑物或生产区为单
•23
八、钢铝窗接地：“10处” ❖高层建筑六层以上的金属窗要接地，每一个窗户一处。 ❖钢窗、铝窗接地以“处”为计量单位，按设计要求接
地的金属窗数进行计算。 ❖ 钢铝门窗接地是按采用Φ8圆钢一端和窗连接，一端
与圈梁内主筋连接的方式考虑的。
•24
等电位连接的施工
九、电位连接的施工 ❖等电位箱和局部等电位箱的箱体单独套定额，局部等电
•2
（二）避雷网（带）的安装： “10m”
避雷网（带）工程量＝施工图设计长度×（1＋3.9％） 3.9％：包括转弯、上下波动、避绕障碍物、搭接头所占长
度
❖⑴沿混凝土块敷设时，需另计混凝土块制作。 ❖⑵沿折板支架敷设即一般在女儿墙上敷设，定额已包
括支架制安，不得另计。 ❖⑶在屋面保温层内敷设时，执行户内接地母线敷设定
构筑物明敷引下的，计算主材费时应按市场价格×相应 损耗率。
制作避雷针和避雷塔的标准
制作避雷针和避雷塔的标准避雷针和避雷塔是用来保护建筑物和人类免受雷击的重要设施。
制作避雷针和避雷塔需要遵循一定的标准和规范，以确保它们的安全性和可靠性。
下面将介绍一些制作避雷针和避雷塔的标准。
1.1 避雷针的选材标准避雷针一般采用高强度不锈钢材料制作，其他材料如镀锌钢管、铝合金、铜和钛等也可以用作避雷针的制作材料。
但无论采用何种材料，都必须符合以下要求：1）具有较高的耐腐蚀能力和氧化稳定性。
2）具有良好的机械强度和韧性。
3）能够承受极端气候和环境条件下的长期使用。
1.2 避雷针的制作工艺避雷针的制作要求工艺严格，必须按照国家标准进行制作，同时还需要符合以下要求：1）制作工艺必须严格按照图纸进行。
2）弯曲角度不宜过大，严格控制尺寸偏差和表面质量。
3）焊接工艺必须符合技术规范。
1）避雷针应选择建筑物最高点或附近地势较高的区域进行安装。
2）避雷针必须与建筑物主体接地，接地电阻不得超过规定值。
3）避雷针应与建筑物内有电缆的地方保持一定距离。
避雷塔的主要材料为镀锌钢板、不锈钢板和铝合金板等。
选择材料时必须符合以下要求：2）反射性和抗腐蚀性强。
避雷塔的制作工艺也必须符合一定的标准，具体要求如下：3）表面处理必须达到国家标准。
2.3 避雷塔的安装标准1）安装位置必须符合设计要求，经检验符合规定后方可安装。
2）安装地点必须与主体建筑物紧密联接。
3）避雷塔连接接头应经过专业检验和确认，达到安装要求后方可固定。
总之，制作避雷针和避雷塔必须严格按照国家标准进行，符合标准的避雷设施在使用中才能保证其安全性和可靠性。
22、防雷及接地安装工艺标准(322-1998)
图3-84
1椊拥靥澹?椬匀坏仄海?椊拥乜ㄗ雍附哟?
利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主施焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。应及时请质检部门进行隐检，同时做好隐检记录。
3.4.2 利用柱形桩基及平台钢筋做好接地体，按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查，并应及时请质检部门进行隐检，同时做好隐检记录。
3.5 接地干线的安装应符合以下规定：
3.5.5 接地干线敷设应平直，水平度与垂直度允许偏差2/1000，但全长不得超过10 mm。
3.5.6 转角处接地干线弯曲中径不得小于扁钢厚度的2倍。
3.5.7 接地干线应刷黑色油漆，油漆应均匀无遗漏，但断接卡子及接地端子等处不得刷油漆。
3.6 接地干线安装：
图3-82 图3-83
3.3.4 接地体间的扇钢敷设：
扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用见图3-84所示。
3.6.2.2 支持件固定：
根据设计要求先在砖墙（或加气混凝土墙、空心砖墙）上确定坐标轴线位置，然后随砌墙将预制成50mm×50mm的方木样板放火墙内，待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、避雷针制作、安装
所有金属部件必须镀锌，操作时注意保护镀锌层。
采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm
避雷针应垂直安装牢固。
垂直度允许偏差为3/1000。
焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：
扁钢为其宽度的2倍(且至少3个棱边焊接)。
圆钢为其直径的6倍。
圆钢与扁钢连接时，其长度为圆钢直径的6倍。
避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：
a独立避雷针一般采用直径为19mm镀锌圆钢。
b屋面上的避雷针采用直径25mm镀锌钢管。
c水塔顶部避雷针采用直径25mm或40mm的镀锌钢管
d烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管e避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm
1、避雷针制作
1) 根据图纸要求在土建进行避雷针基础施工时, 预埋好地
脚螺栓等。
2) 按设计要求的材料所需的长度分上、中、下三节进行下料。
如果针尖采用钢管制作, 先将上节钢管一端锯成锯齿形, 用手锤收尖后进行焊缝磨尖、涮锡, 然后将另一端与中、下两节找直焊好。
2、避雷针安装
将支座钢板固定在预埋的地脚螺栓上, 焊上一块肋板, 再将避雷针立起, 找直、找正后, 进行点焊, 然后加以校正, 焊上其他三块胁板。
最后将引下线焊接在底板上, 清除药皮刷防锈漆。
3、支架安装
角钢支架应有燕尾，其埋注深度不小于100mm，扁钢和圆钢支架埋深不小于80mm。
所有支架必须牢固，灰浆饱满，横平竖直。
防雷装置的各种支架顶部一般应距建筑物表面100mm；接地干线支架其顶部应距墙面20mm.
支架水平间距不大于1m（混凝土支座不大于2m）；垂直间距不大于1.5m 。
各间距应均匀，允许偏差30mm。
转角处两边的支架距转角中心不大于250mm。
支架应平直。
水平度每2m检查段允许偏差3/1000，垂直度每3m检查段允许偏差2/1000；但全长偏差不得大于10mm。
支架等铁件均应做防腐处理。
埋注支架所有的水泥砂浆，其配合比不应低于1：2。
支架安装
应尽可能随结构施工预埋支架或铁件。
根据设计要求进行弹线及分档定位。
用手锤。
錾子进行剔洞，洞的大小应里外一致。
首先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其它支架。
在埋注前应先把洞内用水浇湿。
如用混凝土支座，将混凝土支座分档摆好。
先在两端支架间拉直线，然后将其它支座用砂浆找平找直。
如果女儿墙预留有预埋铁件，可将支架直接焊要铁件上，支架的找直方法同前。
避雷针制作与安装注意的质量问题：
焊接处一不饱满，焊药处理不干净，漏刷防锈漆。
应及时予以补焊，将药皮敲掉，刷上防锈漆。
针体弯曲，安装的垂直度超出允许偏差。
应将针体重新调直，符合要求后再安装
独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定。
其距离应大于3m，当小于3m时，应采取均压措施或铺设卵石或沥青地。
