开放式数控系统介绍

NGC系统体系结构
开放式数控系统
（2）欧洲的OSACA计划 OSACA计划是1990 年有欧共体国家的 22家控制器开发商、机床生产商、控制系统 集成商和科研机构联合开发的。OSACA 计 划提出的“分层的系统平台+结构化的功能单 元”的体系结构。该体系结构保证了各种应 用系统与操作平台的无关性及相互间的互操 作业，保证了开放性。
开放式数控系统
开放式数控系统的研究状况 1.国外的研究情况 （1）美国的NGC计划 美国是开放式数控系统的发起人，于1987 年提出了NGC（Next Generation Workstation/Machine Controller）计划。

开放式数控系统

NGC计划的目的是为基于开放式系统体系结构的下 一代机械制造控制器提供一个标准，这种体系结构 允许不同的设计人员开发可相互交换和相互操作的 控制器部件。例如多个装置间的协调，装置的全独 立编程，基于模型的处理，自适应路径策略和大范 围的工作站及实时特性等。NGC 的体系结构是在虚 拟机械的基础上建立起来的，通过虚拟机械把系统 和模块链接到计算机平台上，如图所示：
开放式数控系统
（3）全软件型NC 该类型系统是指CNC的全部功能均由PC 实现，并通过装在PC机上扩展槽的伺服接口 卡对伺服驱动等进行控制。其软件的通用性 好，编程处理灵活。这种CNC装置的主体是 PC机，充分利用PC机不断提高的计算速度、 不断扩大的存储量和性能不断优化的操作系 统，实现机床控制中的运动轨迹控制和开关 量的逻辑控制。
开放式数控系统
（2）NC嵌入PC型 该类型系统就是将运动控制板或整个 CNC单元(包括集成的PLC)插入到个人计算 机的扩展槽中。PC机作非实时处理，实时控 制由CNC单元或运动控制板来承担，这种方 法能够方便地实现人机界面的开放化和个性 化。
开放式数控系统
美国的DELTA公司的PMAC-NC开放式数 控系统将PMAC卡(可编程多轴运动控制器)插 入PC机扩展槽中，总线接口为CANBUS。德 国INDRAMAT公司的MTC - 200系列开放式 数控系统将MTC-PCNC和MTC-PPLC卡插入 PC机扩展槽中，总线接口为SERCOS。 POWER AUTOMATION公司的PA8000系列 数控系统同样将PA-CNC ENGINE运动控制 卡插入PC机扩展槽中，构成开放式数控系统。
体系结构参照模型
开放式数控系统

开放式数控系统的研究状况 2.我国的研究情况 与国际先进水平相比，国内的开放式数控系统的 研究还处于初级阶段。目前，在国内市场中，中、 高档产品主要被进口产品占据，而在较抵挡的经济 型数控机床市场我国的产品占据主要地位。我国主 要的产品有武汉的华中系列、广州的广数、深圳的 固高、北京的中华系列、沈阳的蓝天系列，其中华 中世纪之星可实现五轴联动，是国内比较先进的数 控系统。深圳固高的P
开放式数控系统
（3）可移植性 不同应用程序模块可运行于不同生产商 提供的系统平台，同时系统软件也可运行于 不同特性的硬件平台之上。因此，系统的功 能软件应与设备无关，即应用统一的数据格 式、控制机制，并且通过一致的设备接口， 使各功能模块能运行于不同的硬件平台上。
开放式数控系统
（4）二次开发性 开放式数控系统应允许用户根据自身的需 要进行二次开发。比较简单的二次开发包括 用户界面的重新设计、参数设置等。深层的 二次开发允许用户将自己设计的标准功能模 块集成到开放式数控系统中。所以系统应当 提供接口标准，包括访问和修改系统参数的 方法以及开放式系统提供的API(应用程序接 口)和其他工具。
开放式数控系统
（1）PC嵌入NC型 该类型系统是将PC装入到NC内部，PC 与NC之间用专用的总线连接。系统数据传输 快，响应迅速，同时，原型NC系统也可不加 修改就得以利用。这种数控系统尽管具有一 定的开放性，但由于它的NC部分仍然是传统 的数控系统，其体系结构还是不开放的。
开放式数控系统
此类系统如日本的FANUC 160/180/210 是典型的PC嵌入NC模式的CNC系统。在 FANUC CNC专用32位总线插槽中插入一块 名为MMC - IV的PC模块，通过专用接口使 CNC与MMC-IV紧密结合。德国的SIEMENS 840D系统包括集成有PLC的MMC模块，通过 多点接口 (MPI)与NCU(含CNC和PLC部分)模 块相连。
开放式数控系统

开放式数控系统的基本特点： （1）模块化 包括数控功能模块化和系统体系结构模 块化。前者是指用户可以根据自己的要求选 装所需的数控功能；后者是指数控系统内实 现各个功能的算法是可分离的、可替换的。 模块化是数控系统开放的基础
开放式数控系统
（2）标准化 数控装置的开放是在一定的标准约束下 进行的，各个公司开发的各种部件和功能模 块必须符合这个标准。按这个标准生产的不 同公司的产品可以拼装成一台集多家公司智 慧的、功能完整的控制器。 标准化的基础是模块化，因为标准的制定要 建立在模块合理划分的基础上。
传统数控系统与开放式数控系统比较图：
开放式数控系统

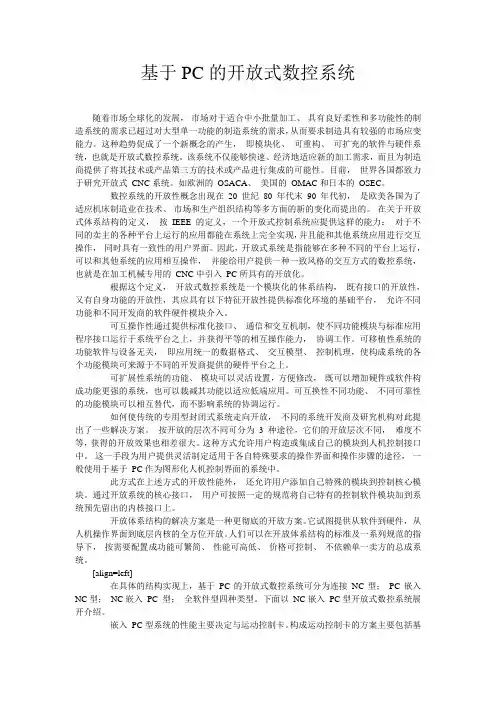

开放式数控系统的体系结构 开放体系结构是从软件到硬件，从人机 操作界面到底层控制内核的全方位开放。基 于PC的开放式数控系统能充分地利用计算机 的软硬件资源，可使用通用的高级语言方便 地编制程序，用户可将标准化的外设、应用 软件进行灵活地组合和使用。使用计算机同 时也便于实现网络化。基于PC的开放式数控 系统大致可分为以下三种类型：
开放式数控系统
生影响，因此，用户可按需要编制新的功能 模块，添加到系统中，亦可取代系统中现有 的功能模块，使得系统具有良好的功能扩展 性。 （4）开发出一个优化系统软件，把各种优化技 术集成在软件包中 利用该软件来优化配置系统加工参数， 使加工过程最优化。通过分析比较多种智能 模块技术，选择出一种重构产品最优控制模 块，完成系统的第二次开发。
（2）实现系统硬件的模块化、标准化和系列化， 并提高其可靠性和实时性 通过对系统 CPU 结构模式、通讯方式、 运动控制和辅助控制等方面进行模块化处理， 按功能制作成功能模块并实现标准化和系列 化，且各模块单元之间可利用已定义的标准 化接口进行通讯。
开放式数控系统
（3）构造一种独立于硬件系统的软件平台 针对数控系统的实时性和多任务性特点， 应构筑一种实时多任务软件平台，并使其 基本功能模块化、典型化，使各个功能模 块实现统一调度和相互独立，这样在为不 同硬件结构的数控系统提供软件时，只需 按其功能配置相应的软件模块，即可实现 软件的独立性和开放性。由于每个功能模 块不会对其他功能模块和结构框图：
第六讲 开放式数控系统
开放式数控系统

开放式数控系统的概念 IEEE(美国电气电子工程师协会)关于开放式 系统的定义是: 能够在多种平台上运行，可以 和其他系统互操作，并能给用户提供一种统 一风格的交互方式。通俗地说，开放式数控 系统允许用户根据自己的需要进行选配和集 成，更改或扩展系统的功能迅速适应不同的 应用需求，而且，组成系统的各功能模块可 以来源于不同的部件供应商并相互兼容。

简介 PMAC ( Programmable Multi-Axis Controller)可编程多轴运 动控制器，是美国Delta Tau Data System 公司于推出的PC 机平台上的运动控制器,是一个完全开放的系统。它采用了 Motorola 公司的高性能信号数字处理器DSP56001/2作为 CPU ,是世界上功能最强大的运动控制器之一。从硅谷计算 机硬盘的超高精度的伺服磁道写入，到高级CNC 机械控制， 以及机器人、硅晶片处理、激光切割等广大领域，最著名的 例子是PMAC 被用来控制哈勃望远镜镜面的修磨。PMAC 可以控制步进、交直流伺服、直线电机、液压伺服等各类电 机，可以接受诸如增量绝对码盘、光栅尺、激光干涉仪、电 位计、旋转变压器等检测元件的反馈功能。另外，由于作为 CNC 最深层次的NC 内核的开放，PMAC 允许用户使用诸 如VC++ 、C、C++ 、VB、Delphi 等多种语言开发程序,极 大地方便了用户。
开放式数控系统
（5）网络化 现代意义上的网络化数控系统以通讯 和资源共享为手段,以车间乃至企业内的 制造设备的有机集成为目标,支持ISO-OSI 网络互联规范, 能支持Internet/Intranet标 准，具有很强的开放性，它的联网功能通 过标准网络设备来实现,而不需要其他的 接口部件或者上位机。
OSACA系统平台结构
开放式数控系统
（3）日本的OSEC计划 日本的OSEC计划，由东芝机器公司、丰田机 器厂和Mazak公司三家机床制造商和日本 IBM、三 菱电子及 SML信息系统公司共同组建。其目的是建 立一个国际性的工厂自动化控制设备标准。在硬件 方面，OSEC计划采用 PC+控制卡的结构，有利于 层次化、模块化、灵活配置的实现。OSEC将功能 单元分组并结构化在一些功能层中，其开放体系结 构包括了 3个功能层共 7 个处理阶层,如图所示：
开放式数控系统
开放式数控系统研究的关键问题 （1） 制定一个开放式数控系统的制造协议 在系统的应用软件、硬件和网络功能方 面形成一整套标准规范，规范系统的软硬件 界面和通讯协议，使得控制器制造商和机床 生产厂能在制造协议的导航下进行有序的开 发和生产，并在此基础上实现广泛的合作。

开放式数控系统
