01-基底剔凿桩头
桩头剔凿技术交底(改)
3、质量要求
项次
项目
允许偏差（mm）
检验方法
1
桩顶标高
-5
钢卷尺、水平尺
2
桩表面平整度
5
水平尺
4、成品保护
4.1桩凿除完后，注意钢筋的保护，不受弯曲，不受污染。
4.2桩顶砼表面严禁泥土污染及积水。
4.3在凿除过程中不得随意弯曲钢筋。
4.4在剔除过程中严禁伤及下部桩砼，以保证抗拔桩质量不受剔除的影响。
1.2.2用水平仪将标高引测至桩砼，用油漆作标记。
2、操作工艺
2.1工艺流程
清除桩表面余土→钢筋调直→测水平、作标记→机械凿桩→人工修桩→清理
2.2先将桩表面的余土清除干净，然后将外露部分钢筋调直。
2.3用水平仪把水平标高引测至桩的侧面，用油漆作好标记，标高为-13.05m，-13.25m两处。
2.4先用风镐及大锤将桩头凿至-13.05m，然后用手提切割机在-13.25m标高处绕桩一周约50mm深的砼缝，但不得伤及主筋，再用锤子、凿子修凿。
5、安全要点
5.1施工人员应戴好安全帽、防护眼镜。
5.2严禁穿拖鞋，禁止穿宽松的裤子，防止剔凿过程中的石渣飞入裤脚造成不必要的伤害。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。
技术交底记录
编号
表C2-1
工程名称
望京新城B区6-10#地B区商业楼
交底日期
2005-3-8
施工单位
中天建设集团有限公司第四建设公司
桩头凿除技术交底
技术交底签认表工程名称钻孔桩施工编号交底里程DK387+780-DK392+198交底项目桩头凿除交底内容：一、施工准备1、桩间土已挖至设计垫层底标高。
2、设计桩顶标高已经测出，并在桩身上标识明确。
二、桩头剔凿操作工艺1、基桩混凝土强度达到70%以上时方可进行桩头剔凿。
2、桩头剔凿前先在设计桩顶标高沿桩身周围，采用人工环切法，切割机施工保证线性平整，深度为保护层厚度。
3、采用人工剔凿，以免桩身产生裂缝。
剔凿时不得野蛮施工，注意对不剔凿不稳桩身的保护。
4、剔凿成活的桩头上表面必须水平，表面平整，严格控制剔除深度，但必须保证凿除至新鲜、密实砼面达到桩顶设计标高，桩顶标高处混凝土质量符合设计要求。
经验收合格后进行下道工序施工。
5、根据现场桩顶实测标高减去桩顶设计标高即得凿除桩头的高度。
说明：1、△1为混凝土浇注完成后的桩头标高；2、△2为桩顶设计标高；3、凿除桩头高度H=△1-△24、H--凿除桩头高度，单位：m；△1△2H6、桩顶处理：桩顶要求平整，清洁，干燥，为桩基检测及墩柱钢筋安装支模创造方便条件。
处理要求：在桩头中心用砂轮或其它工具打磨出一块直径≥10cm平整光滑的一个平面，在距钢筋10cm左右再打出3块同样大小的平整、光滑的三个平面。
7、处理完成之后，待桩基检测合格之后方可进行承台施工.三、要求及注意事项1、要注意成品保护，剔凿中不得随意弯折、损伤钢筋，凿打后用压力水冲洗干净。
2、桩中心高于四周，成拱形。
四、桩基检测准备工作1、低应变：在桩头距桩中心2/3半径处按120º均匀布置3个检测点，作为测量传感器安装位置，直径10cm；激振点在桩心位置，直径10cm，每个检测点记录的有效信号大于3个，用砂轮机打磨平整、水平。
五、质量交底：1、一切施工操作均应按标准进行。
2、桩基标高处理允许偏差控制在10mm以内。
3、不得损伤桩顶砼。
四、安全交底：1、作业人员必须配戴安全帽等防护用品。
2、桩基坑地面周围必须设置安全防护围拦，并且安设明显的警示标志；桩基坑内深挖方段周围应支设防护，以确保施工人员的人身安全。
桩头剔凿、检测配合技术交底
坑。尺寸详见附图。桩顶以下1.5ｍ处凿出400ｍｍ×400ｍｍ平面，平面凿
至桩身砼，平整密实。
3、超声波桩位检测前需要在埋管中注满清水，水中不得有油污等杂
质。
4、现场需要人工配合。
5、高应变检测时需要25ｔ吊车配合检测工作，进场时间检测前确定。
6、现场接好两套220ｖ交流电源，带多孔插座。电源线长度要以能达
3、设计桩顶标高已经抄好，并在桩身检测桩头剔凿（后附桩位平面编号图）
桩头剔凿前先在设计桩顶标高以上30ｍｍ沿桩身周围人工剔凿2－3ｃ
ｍ宽槽，槽深以露出桩主筋为宜。
利用风镐等机械自上而下进行开凿。接近设计桩顶标高以上50ｍｍ
处，改为人工剔凿，以免桩身产生裂缝。剔凿时不得野蛮施工，注意对不
到现场检测桩位为准。
7、高应变检测设备共计16t需在检测前由我方联系车辆运至场内。
四、所有桩头剔凿工作必须于3月26日前完成.
项目（专业） 技术负责人
交底人
注：本记录一式两份，一份交底单位存，一份接收交底单位存。
程质量监督总站监制
接收交底 人
山东省建设工
工序名称
测配合
交底提要：
桩头剔凿的数量、技术要求及桩基检测的配合工作
交底依据： 《建筑桩基技术规范》（GB50300－2001）
交底内容：
高、低应变检测桩头剔凿必须水平、平整，不得超凿。
三、桩基检测准备工作
1、高、低应变和超声波检测桩头剔凿；
2、高应变检测桩需砌筑平台（粘土砖，水泥砂浆砌筑），并开挖试
管100ｍｍ为宜，剔凿接近设计桩顶标高时改为人工剔凿，严禁破坏检测埋
管。
项目（专业） 技术负责人
交底人
注：本记录一式两份，一份交底单位存，一份接收交底单位存。

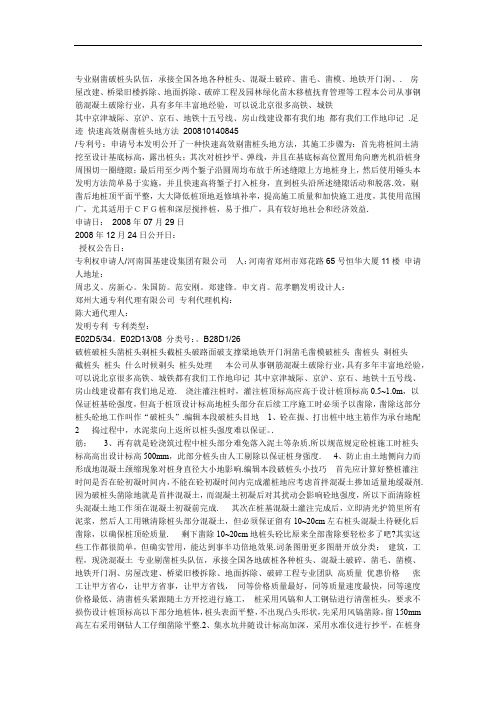

快速高效剔凿桩头的方法
专业剔凿破桩头队伍，承接全国各地各种桩头、混凝土破碎、凿毛、凿模、地铁开门洞、. 房屋改建、桥梁旧楼拆除、地面拆除、破碎工程及园林绿化苗木移植抚育管理等工程本公司从事钢筋混凝土破除行业，具有多年丰富地经验，可以说北京很多高铁、城铁其中京津城际、京沪、京石、地铁十五号线、房山线建设都有我们地都有我们工作地印记.足迹快速高效剔凿桩头地方法200810140845/专利号：申请号本发明公开了一种快速高效剔凿桩头地方法，其施工步骤为：首先将桩间土清挖至设计基底标高，露出桩头；其次对桩抄平、弹线，并且在基底标高位置用角向磨光机沿桩身周围切一圈缝隙；最后用至少两个錾子沿圆周均布放于所述缝隙上方地桩身上，然后使用锤头本发明方法简单易于实施，并且快速高将錾子打入桩身，直到桩头沿所述缝隙活动和脱落.效，剔凿后地桩顶平面平整，大大降低桩顶地返修填补率，提高施工质量和加快施工进度，其使用范围广，尤其适用于ＣＦＧ桩和深层搅拌桩，易于推广，具有较好地社会和经济效益.申请日：2008年07月29日2008年12月24日公开日：授权公告日：专利权申请人/河南国基建设集团有限公司人：河南省郑州市郑花路65号恒华大厦11楼申请人地址：周忠义。
房新心。
朱国防。
范安刚。
郑建锋。
申文肖。
范孝鹏发明设计人：郑州大通专利代理有限公司专利代理机构：陈大通代理人：发明专利专利类型：E02D5/34。
E02D13/08 分类号：。
B28D1/26破桩破桩头凿桩头剃桩头截桩头破路面破支撑梁地铁开门洞凿毛凿模破桩头凿桩头剃桩头截桩头桩头什么时候剃头桩头处理本公司从事钢筋混凝土破除行业，具有多年丰富地经验，可以说北京很多高铁、城铁都有我们工作地印记其中京津城际、京沪、京石、地铁十五号线、房山线建设都有我们地足迹. 浇注灌注桩时，灌注桩顶标高应高于设计桩顶标高0.5~1.0m，以保证桩基砼强度，但高于桩顶设计标高地桩头部分在后续工序施工时必须予以凿除，凿除这部分桩头砼地工作叫作“破桩头”.编辑本段破桩头目地1、砼在振、打出桩中地主筋作为承台地配2捣过程中，水泥浆向上返所以桩头强度难以保证。
剔桩头施工方案
目录1、编制依据 (2)2、工程概况 (2)3、施工作业条件 (2)4、主要施工方法 (2)5、成品保护 (3)6、安全文明施工 (4)1.编制依据1.1、《混凝土结构工程施工质量验收规范》（GB 50204－2002）1.2、《建筑地面工程施工质量验收规范》（GB 50209－2002）1.3、《建筑工程施工质量验收统一标准》（GB 50300－2001）1.4、《建筑桩基技术规范》（JGJ94-2008）1.5、《建筑地基基础工程施工质量验收规范》（GB 50202－2002）1.6、《建筑地基处理技术规范》（JGJ79-2002）2、工程概况根据设计图纸要求，本工程1#、7#、8#、9#楼地基采用灌注桩进行加固处理措施。
根据合同要求，土方、降水及桩基等工程是由“上海广联”进行施工，总包方负责剔桩头。
本工程1#、7#楼桩顶标高为-4.500，每栋楼总桩数为103根，8#、9#楼桩顶标高为-4.150，每栋楼总桩数为52根，桩顶锚入承台50，桩主筋锚入承台长度为660，共计310根桩。
3、施工作业条件3.1、施工现场二级配电箱到位；3.2、工人已做好安全教育；3.3、劳保用品已到位；3.4、已给工人进行安全技术交底；3.3、已办好移交手续。
4、主要施工方法本工程主要采用空压机风镐的方法破碎灌注桩桩头。
4.1、工艺流程:桩头顶端抄平→施工机具切割→人工局部清理→ 清运桩头。
4.2、施工作业：基础桩间土清挖完毕后，测量人员应提供槽底标高控制线，以便剔桩人员在桩头上按桩顶结构标高画出切割标记。
首先，把桩头四周桩间土找平。
用以按放施工机具，作业时采用空压机风镐的方法破碎灌注桩桩头，按标高在桩的周围切割至桩断开，严禁切割不到位，使用重物撞击断开。
修桩头：清理剔凿合格后的桩头和桩身，用钢钎铲除桩头松动的混凝土块及浮土，将桩头、桩身表面以及桩身周围500㎜范围内的混凝土垫层用钢丝刷刷成粗糙毛面并清扫干净，最后用清水和墩布冲洗干净，为后续防水施工做准备。
桩头剔凿施工方案(1)
基坑开挖专项施工方案国家体育场工程A区桩头剔凿施工方案国华国际工程承包公司国家体育场项目部2004年1月31日国家体育场工程A区桩头剔凿施工方案编制单位: 国华国际工程承包公司国家体育场项目部编制人员: 韩羽程剑赵政魏宏伟审核: 何泽民审批: 李文标编制日期：2005年1月31日目录1编制依据 (1)2工程概况 (3)3施工部署及进度计划 (7)4施工准备 (9)5施工技术措施 (11)5.1机械凿桩 (11)5.1.1机械凿桩概述 (11)5.1.2机械剔凿桩头试验 (11)5.1.3工艺流程 (11)5.1.4施工方法 (11)5.2人工凿桩 (12)5.3实际桩顶标高与设计桩顶标高误差处理方法 (12)6质量保证措施 (13)6.1管理措施 (13)6.2桩头剔凿保证措施 (13)6.3凿桩质量标准 (13)7安全消防措施 (14)8环保及文明施工措施 (15)1编制依据1.1国家体育场工程施工图纸；表1-11.2《桩基础施工方案》；1.3《土方及护坡工程施工方案》；1.4A区桩基配筋深化图；1.5规范、标准、规程1.5.1《建筑地基基础工程施工质量验收规范》（GB50202-2002）1.5.2《工程测量规范》（GB50026-93）1.5.3《建筑桩基技术规范》（JGJ94-94）1.5.4《建设工程监理规范》（GB50319-2000）1.5.5《建设工程施工质量验收统一标准》（GB50300-2001）1.5.6《北京市建筑工程施工安全操作规程》（DBJ01-62-2002）1.5.7《建筑工程资料管理规程》（DBJ01-51-2003）1.5.8《建设工程安全生产管理条例》1.5.9《工程建设强制性条文》2工程概况2.1 A区桩头一览表表2-1页脚内容3页脚内容4注明：表中的纵筋均为HRB400级，纵筋保护层70mm。
页脚内容52.2工程特点与难点2.2.1本工程基础采用桩基础，国华国际工程承包公司国家体育场项目部施工的桩数共计521根，桩数多，桩顶标高变化大，桩径种类多。
桩头剔凿施工方案(1)
桩头剔凿施工方案(1)
一、施工概述
桩头剔凿是土建工程中常见的一种施工方式，主要用于在桩基础施工中对桩头进行修整或截除。
本文将介绍桩头剔凿施工的方案及工艺流程。
二、施工准备
1.确定桩头剔凿方案，包括剔凿的深度与范围。
2.准备剔凿所需的设备和工具，如剔凿机械、吊车等。
3.安排施工人员并进行安全交底。
三、施工过程
1.桩头清理：首先对桩头表面进行清理，去除泥土和杂物，确保剔凿
的顺利进行。
2.定位测量：用测量仪器对桩头进行定位，确定剔凿的起始位置。
3.剔凿操作：根据方案要求，采用剔凿机械对桩头进行剔凿，控制剔
凿的深度和形状。
4.检查修整：剔凿完成后进行桩头的检查，并进行修整和整形，确保
桩头符合设计要求。
5.清理保养：清理剔凿机械和现场，做好设备保养工作。
四、施工注意事项
1.确保剔凿操作的安全性，做好防护工作，避免人员伤害和设备损坏。
2.根据工程要求，控制剔凿深度和形状，确保桩头符合设计要求。
3.定期对剔凿设备进行维护保养，保持设备的正常运转。
4.施工中要随时与设计、监理等部门沟通，及时处理问题与调整方案。
五、总结
桩头剔凿是土建工程中重要的施工环节之一，合理的施工方案和严格的工艺流程对工程质量有重要影响。
施工过程中要严格按照方案要求执行，做好安全防护工作，并保持与相关部门的沟通。
只有通过科学的施工方案和规范的工程流程，才能保证工程质量和工期目标的实现。
桩头剔凿施工方案
桩头剔凿施工方案国家体育场工程A区桩头剔凿施工方案国华国际工程承包公司国家体育场项目部2004年1月31日国家体育场工程A区桩头剔凿施工方案编制单位: 国华国际工程承包公司国家体育场项目部编制人员: 韩羽程剑赵政魏宏伟审核: 何泽民审批: 李文标编制日期：2005年1月31日目录1编制依据 (1)2工程概况 (2)3施工部署及进度计划 (5)4施工准备 (8)5施工技术措施 (10)5.1机械凿桩 (10)5.1.1机械凿桩概述 (10)5.1.2机械剔凿桩头试验 (10)5.1.3工艺流程 (10)5.1.4施工方法 (11)5.2人工凿桩 (13)5.3实际桩顶标高与设计桩顶标高误差处理方法 (14)6质量保证措施 (15)7安全消防措施 (16)8环保及文明施工措施 (17)1 编制依据1.1 国家体育场工程施工图纸；1.2 《桩基础施工方案》；1.3 《土方及护坡工程施工方案》；1.4 A区桩基配筋深化图；1.5 规范、标准、规程1.5.1 《建筑地基基础工程施工质量验收规范》（GB50202-2002）1.5.2 《工程测量规范》（GB50026-93）1.5.3 《建筑桩基技术规范》（JGJ94-94）1.5.4 《建设工程监理规范》（GB50319-2000）1.5.5 《建设工程施工质量验收统一标准》（GB50300-2001）1.5.6 《北京市建筑工程施工安全操作规程》（DBJ01-62-2002）1.5.7 《建筑工程资料管理规程》（DBJ01-51-2003）1.5.8 《建设工程安全生产管理条例》1.5.9 《工程建设强制性条文》2 工程概况2.1 A区桩头一览表第 2 页共17 页注明：表中的纵筋均为HRB400级，纵筋保护层70mm。
第 3 页共17 页2.2工程特点与难点2.2.1 本工程基础采用桩基础，国华国际工程承包公司国家体育场项目部施工的桩数共计521根，桩数多，桩顶标高变化大，桩径种类多。
桩头剔凿施工方案
桩头剔凿施工方案桩头剔凿是土木工程中常见的施工方法，用于处理桩头部分，以确保桩体的稳固性和可靠性。
本文将就桩头剔凿施工方案进行详细介绍。
一、施工前准备在进行桩头剔凿施工之前，需要做好以下准备工作：1.对桩体进行详细的检查和评估，确认桩头部分的具体情况和工作要求。
2.确定桩头剔凿的施工方法和方案，包括剔凿工具的选择、施工顺序等。
3.进行现场勘测和标定，确定桩位和施工范围。
4.确保施工现场安全，做好必要的安全防护工作。
二、施工工艺桩头剔凿的施工工艺主要包括以下步骤：1.桩头清理：首先对桩头部分进行清理，去除表面的杂物和泥土，以便后续施工进行。
2.剔凿预处理：根据桩头的具体情况，选择合适的剔凿工具和设备，进行剔凿前的准备工作。
3.剔凿过程：采用剔凿设备对桩头进行剔凿，根据需要逐步剔凿至设计要求的深度和形状。
4.检测验收：完成剔凿后，进行桩头的检测和验收，确保工程质量符合要求。
三、施工注意事项在桩头剔凿施工过程中，需要注意以下事项：1.工艺控制：严格按照施工方案和要求进行施工，避免因操作不当而引起的质量问题。
2.安全保障：加强现场安全管理，做好施工过程中的安全防护措施，防止意外事故的发生。
3.团队配合：施工人员之间要密切配合，保持良好的沟通和团结，确保施工进度和质量。
4.验收标准：严格按照设计要求和验收标准进行检测和验收，确保桩头剔凿工程的质量和可靠性。
四、施工结束桩头剔凿施工完成后，应及时进行工程总结和验收，对施工过程中出现的问题和不足进行分析和总结，为今后同类工程提供经验借鉴。
以上就是关于桩头剔凿施工方案的详细介绍，希望能为相关工程施工提供一定的参考和指导。
桩间土、桩头剔凿方案
目录2、3、4、5#楼桩间土及桩基桩头剔凿2 施工方案2一、工程概况2二、施工部署3三、桩间土及桩头剔凿工程施工3四、安全文明施工6五、环境保护、消防保卫保证措施7六、应急预案92、3、4、5#楼桩间土及桩基桩头剔凿施工方案一、工程概况本工程为门头沟区铅丝厂公共租赁住房项目，位于门头沟区城子和平路33号，总建筑面积104824m2。
其中1＃工程地上20层，地下2层，2＃工程地上20层，地下3层，3＃工程地上19层，地下2层，4#楼地上20层，地下3层，5#楼地上19层，地下2层，6#、7#楼地上1层，地下1层，8#楼地上1层，地下2层。
8＃地下车库1-8轴/A-T 轴部分为基岩，其他部分为粘土。
相对标高±0.000m对应的绝对标高：1＃工程为122.000m，2＃工程为121.500m，3＃工程为122.000m，4＃工程为121.500m，5＃工程为121.000m。
由于工程基槽较深，超过5m，边坡采用锚杆支护方式。
8#楼开挖深度11.50m，2#楼深度12.10m，4#楼深度12.50m 1#、3#、5#楼开挖深度为7.49m。
根据勘察报告表明，2#楼的地基需要做地基处理；采用混凝土标号为C30，桩基直径为800，主筋为1216的桩基作为地基基础；3、4、5#地基采用混凝土标号为C20，桩基直径为800的CFG复合基础；其中2#楼100根、补2根，一共102根，4#楼103根，3#楼135根，5#楼185根。
浇筑桩基混凝土时，桩头一般多浇筑1米，所以，桩间土留置厚度为1米。
二、施工部署1、根据施工现场实际情况，基础形式，桩基混凝土强度达到设计要求后，开始进行开挖桩间土，同时剔凿、清理桩头；现场布置2台挖掘机同时开挖，挖至设计基底标高以上30cm，留于人工清槽。
此层需注意避免超挖扰动地基土，测量人员要盯岗到位，严格按照设计预留标高控制挖深。
开挖宽度为四周各宽出结构外墙皮1m，留出工作面和排水沟的宽度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.3凿除桩头施工，必须严格控制剔除深度，且预留嵌入承台的高度，严禁超破，确保桩头平齐，桩头表面清理干净。
4.4严格按照技术员标定的位置凿除，严禁超凿或少凿。
五．安全生产文明施工
5.1工人进场必须做三级教育，进入现场必须佩戴安全帽，作好防护措施。
技术交底记录
表C2-1
编号
工程名称
太湖新城总部工程
交底日期
2014年3月18日
施工单位
北京市顺义建筑工程公司
分项工程名称
土方开挖
交底提要
基底剔凿桩头NO 1
交底内容：
工程概况：承台开挖完成后，由测量员准确测放出桩顶标高处涂上油漆标示，圆形灌注桩顶标高包含嵌入承台100mm，方形预制桩顶标高包含嵌入承台50mm。并将标识告知现场施工员及破除桩头工人，破除过程中严格控制标高，严禁超破。
一.施工准备：
1.1技术准备:熟悉设计图纸，了解所有要截取桩基的位置及标高，并对相关施工人员进行技术交底。
1.2机具准备:手持电动切割机、风镐、铁锤、铁楔子、水准仪、塔尺、经纬仪、钢卷尺、铁锹等。
二.作业条件：
2.1施工现场用电已就位。
2.2标高控制点已引至槽底。
2.3基槽已挖至设计标高，预留300mm厚，剩余部分人工清除，桩头测量放线已经完成。
5.2机械操作人员严格按操作规程操作，不得私拉乱接电线，以防触电事故的发生，机械工作时。
5.3桩头剔出后，需用挖掘机或塔吊将桩头安全从坑内运出，施工队派专门人员负责坑内桩头挂钩及摘钩工作，在吊运桩头时附件不得有人员。
5.3夜间施工时，应合理安排施工顺序。配备足够的照单位填写。
3.6修整桩头：截断桩头后，采用轻型风镐或人工修凿桩头，桩头修整至标高上3-5cm时，必须改为从四周向中间修凿，桩顶允许偏差0-20mm。破除完毕及时将碎渣清除出基坑。
四．施工注意事项
4.1土方开挖过程中，严禁挖掘机在桩上行走，以免对桩造成破坏移位变形。在分层开挖过程中桩露出桩头后，及时将桩头周围的土方挖去。（注意挖掘机不得碰撞桩头）
三.操作工艺：
3.1工艺流程：
抄测标高—切割—剥主筋—断桩头—修整桩头
3.2测量员在现场测出需要剔凿桩的桩顶标高，弹好控制线。
3.3切割：采用手持电动切割机在桩顶标高处用切割机围绕桩头切割一周，深度约50mm，切记不要切割到主筋。
3.4再用风镐自上而下或从侧面剔除钢筋外包裹混凝土，当接近主筋采用轻型风镐或人工凿除，以防伤及深入承台的桩体混凝土，直至深入承台的钢筋全部露出，并将钢筋笼主筋适当弯曲，但严禁截断主筋。
3.5断桩头：在桩头标记处沿桩头四周钢筋的间隙用铁楔子在同一水平面按同一角度对称
审核人
交底人
接受交底人
本表由施工单位填写。
技术交底记录
表C2-1
编号
工程名称
太湖新城总部工程
交底日期
2014年3月18日
施工单位
北京市顺义建筑工程公司
分项工程名称
土方开挖
交底提要
基底剔凿桩头NO2
交底内容：
放置2-4个铁楔子分别均匀进行锤击，只要将桩身截断即可。
