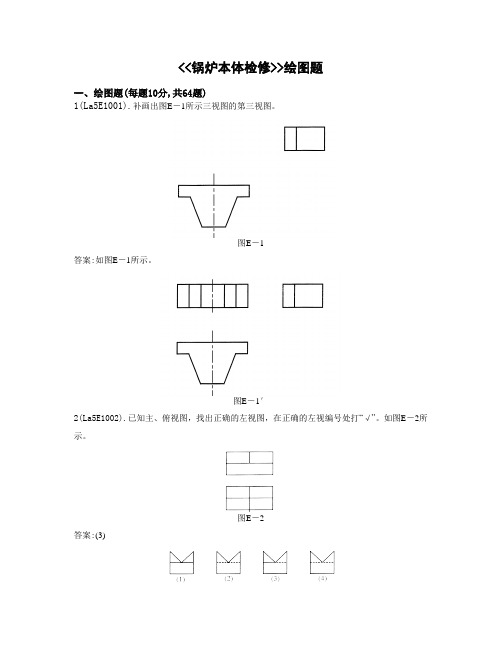

<<锅炉本体检修>>绘图题一、绘图题(每题10分,共64题)1(La5E1001).补画出图E－1所示三视图的第三视图。
图E－1答案:如图E－1所示。
图E－1′2(La5E1002).已知主、俯视图，找出正确的左视图，在正确的左视编号处打“√”。
如图E－2所示。
图E－2答案:(3)图E－2′3(La5E1003).由给定的三视图，补画出视图中漏掉的线，如图E－3所示。
图E－3答案:如图E－3′所示。
图E－3′4(La5E1004).补全下列视图中所缺的线，如图E－4所示。
图E－4答案:如图E－4′所示。
图E－4′5(La5E1005).补全视图中所缺的线，如图E－5所示。
图E－5 答案:如图E－5′所示。
图E－5′6(La5E2006).补全视图中缺线，如图E－6所示。
图E－6 答案:如图E－6′所示。
图E－6′7(La5E2007).补全俯视图中缺线，如图E－7所示。
图E－7 答案:如图E－7′所示。
图E－7′8(La5E2008).补全视图中缺线，如图E－8所示。
图E－8 答案:如图E－8所示。
图E－8′9(La5E2009).识读零件图E－9，回答问题。
图E－9(1)这个零件的件号是，名称是，数量是，材料是，比例是。
(2)这个零件的总高尺寸是，总长尺寸是，总宽尺寸是。
(3)俯视是图上注有③的两条虚线是表示的投影。
答案:(1)5014；磨刀架；2；45；1∶2。
(2)54；60；60。
(3)圆孔。
10(La5E2010).读图填空，如图E－10所示。
图E－10(1)这个零件的件号是，名称是，材料是，数量是。
(2)中间联结轴的基本形体是直径为的体，总长为，它的两头为面，半径为，两球心相距。
(3)在圆柱体两头的前后各切出圆坑，圆坑的中心与心重合，中间留下的厚度为，然后再加工直径为的孔。
(4)由于圆坑与原圆柱体的直径相同，所以它们的相贯线所映在俯视为斜线，共有条线，成倾斜。
《汽轮机本体检修》PPT课件_OK
