销的装配工艺
销的装配工艺
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
销的装配工艺
销按形状可分为圆柱销和圆锥销。
销连接在机械中主要起定位、紧固、传递转矩及保护等作用，如图1所示。
图1 销连接的应用 1．圆柱销装配圆柱销靠过盈（一般属于过渡配合范围内）固定在孔中，故一经拆卸，便失去过盈，必须更换。
装配时，先将两个零件紧固在一起钻孔和铰孔，以保证两零件的销孔轴线重合，并严格控制孔的尺寸精度和表面粗糙度值（Ra为1.6～0.4μm）。
然后将润滑油涂在销钉上，用铜棒垫在销钉的端面上，把销钉打入孔中。
对于某些不能用打入法装配的定位销，可用压力机压入，或用如图1-111所示的C形夹头压入，以防止销变形和工件移动。
2．圆锥销装配圆锥销大部分是定位销，具优点是装拆方便，可反复使用几次而不损坏连接质量。
其装配要求是：装配时，两连接件的销孔也应一同钻、铰；钻孔时按小头直径选用钻头，铰刀的锥度应为1：50;对于铰好的圆锥销孔应将圆锥销塞入销孔试配，以销子自由地插入、孔内长度占销子长度的80%～85%为宜。
装配后，圆锥销的大端应稍露出零件表面或与零件表面一样平；小端应稍比零件表面缩进一些或一样平，如图1-112所示。
对于盲孔或较难拆卸的场合，可采用大头带螺纹的圆锥销，这样需要拆卸时就可用拔销器很容易地将其取出了。
图2 用C形夹头把销钉压入孔中
图3 用圆锥销试配销孔。
顶盖激光焊接机的操作步骤
顶盖激光焊接机的操作步骤全文共四篇示例，供读者参考第一篇示例：顶盖激光焊接机是一种高精密度、高效率的焊接设备，广泛应用于电子、汽车、航空航天等行业。
以下是顶盖激光焊接机的操作步骤：1.设备准备：确保顶盖激光焊接机已经接通电源，并进行了必要的检查和维护工作。
检查焊接工作区域的环境是否安全，无任何障碍物。
确认激光功率、频率等参数设置正确。
2. 材料准备：将需要焊接的零件放置在工作平台上，并根据焊接工艺要求进行固定。
确保工件与焊接头的位置准确对齐。
3. 参数设定：根据焊接工件的材料和要求，设定激光焊接机的参数，包括激光功率、频率、速度等。
根据实际需要调整焊缝的宽度和深度。
4. 开始焊接：将焊接头放置在工件需要焊接的位置上，按下启动按钮，开始进行焊接。
焊接过程中需要保持焊接头与工件的稳定接触，保证焊接质量。
5. 监控焊接过程：在焊接过程中，要时刻监控焊接头的位置和焊缝状况，保证焊接质量。
根据需要调整焊接参数，以达到最佳的焊接效果。
6. 完成焊接：焊接完成后，及时关闭激光焊接机并清理焊接头。
检查焊接质量，如有不良焊接现象，及时进行修补或调整。
7. 整理工作区域：清理工作区域，归还焊接机械设备，将焊接工件移至指定位置。
根据需要进行标记和记录工件信息。
8. 日常维护：定期对顶盖激光焊接机进行维护保养，清洁和润滑焊接机械部件。
定期检查激光系统和光学零件，确保焊接机的正常运作。
顶盖激光焊接机的操作步骤需要经过专业培训和实践经验的积累才能熟练掌握。
操作人员应该严格按照操作规程进行操作，确保焊接质量和操作安全。
希望以上操作步骤对您有所帮助。
【2000字】第二篇示例：顶盖激光焊接机是一种常用于金属材料焊接的先进设备，它具有高效、精确、稳定等优点。
在进行顶盖激光焊接机的操作时，需要严格按照操作步骤进行，以确保焊接质量和安全。
下面将详细介绍关于顶盖激光焊接机的操作步骤。
第一步：准备工作在进行顶盖激光焊接机的操作之前，首先要进行准备工作。
汽车顶盖工艺与模具设计探析
汽车顶盖工艺与模具设计探析汽车顶盖是整辆车的重要组成部分之一，除了其外观设计要与车身匹配，更重要的是顶盖需要具备防护车内空间的作用。
对于汽车顶盖的生产过程中，工艺和模具的设计对其质量和性能的提高起着至关重要的作用。
本文将从工艺和模具设计两个角度探析汽车顶盖的生产过程。
一、汽车顶盖的工艺汽车顶盖的生产过程可以分为以下三个主要步骤：1、策划和模型制作。
任何一种汽车顶盖的生产都需要先设计模型。
首先，设计师需要对外观和内部结构进行分析，明确制作所需材料和特殊设备（比如有些顶盖需要电动升降，这时需要电动设备支持）。
然后，设计出所需模型和所需改进的部分，这些模型将用于制作成具有与原始模型相同特征的顶盖。
2、材料和工艺选择。
汽车顶盖生产中最常用的材料是塑料、复合材料和铝合金。
选择材料时需要考虑车的形状、尺寸、坐标和颜色等因素。
此外，工艺选择也很重要，不同的工艺会对顶盖的质量和性能产生不同的影响。
例如，选择注塑工艺可以快速制作高强度、高精度的产品。
而挤压成形则更适合制作较薄的汽车顶盖。
3、生产和检验这一步的重点是生产过程的质量控制和检验。
确保顶盖在生产过程中的各个步骤都符合质量标准，检验过程需要对整体和局部单元进行检测。
比如检测顶盖表面的平整度、厚度、变形量等参数。
二、模具设计汽车顶盖的生产需要模具的支持，所以模具是制作高质量顶盖的关键。
在模具设计时需要考虑以下几个方面：1、铸造模具本次模具设计是针对铸造模具而言。
在制作铸造模具时，需要注意的重点是其准确性和用途。
在模具设计过程中，首先需要了解顶盖的形状、材料、稳定性和其他特性。
还需要注意顶盖模型中的有无盲孔、暴露角度、缩孔等问题，以确保所需模具的精度和质量。
2、试制和测试制造完毕的模具需要进行试制和测试，以确定其可行性和质量。
在试制和测试过程中需要检测模具的精度，比如针对顶盖的平面度、曲率度、厚度度和偏差度进行检测。
还要测试模具的可用性，比如模具用时是否能满足使用要求，是否能承受顶盖的重量和压力等问题。
如何设计顶针定位销型止转？
如何设计顶针定位销型止转？
定位销型止转的目的是防止顶针转动导致产品形状改变，那么，该如何设计顶针定位销型止转呢？
解决方法：
1、点击菜单【插入】—【设计特征】—【圆柱体】，利用顶针杯头底部圆心，设计出直径3mm、高度8mm的圆柱体，如下图所示：
2、点击菜单【编辑】—【特征】—【移除参数】，【对象】选择
顶针与圆柱体，点击【确定】，如下图所示：
3、点击菜单【编辑】—【移动对象】—【变换】，把圆柱体往下移动距离3mm，移动到顶针杯头高度的中间，如下图所示：
4、点击菜单【插入】—【组合】—【求差】，【目标】—【选择体】选择顶针，【工具】—【选择体】选择定位销钉，勾选【保存工具】，点击【确定】，如下图所示：
5、点击菜单【插入】—【细节特征】—【倒斜角】，用快捷键【ctrl+B】隐藏顶针，再给圆柱体的两端倒距离为0.5mm的斜角，如下图所示：
6、点击菜单【插入】—【设计特征】—【注塑模向导】—【注塑模工具】—【创建方块】，利用圆柱体做出包容块，同时包容块圆面两侧需要设置面跟面相贴，高方向调成高出顶针板，长方向侧面的面间隙延伸出2mm，延伸出来的数据要比圆柱体半径大0.5mm，如
下图所示：
7、点击菜单【插入】—【细节特征】—【边倒圆】，把包块延伸出2mm那一侧倒半径为1.5mm的圆角，如下图所示：
8、点击菜单【插入】—【组合】—【求差】，用顶针板减去包块，做出销钉止转槽，如下图所示：
9、点击菜单【插入】—【细节特征】—【倒斜角】，给销钉止转槽倒距离为0.5mm的斜角。
至此，定位销型止转设计完成，如下图所示：。

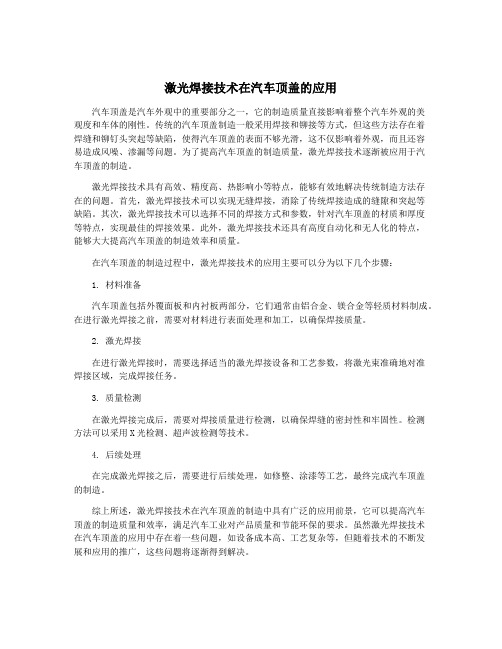

激光焊接技术在汽车顶盖的应用
激光焊接技术在汽车顶盖的应用汽车顶盖是汽车外观中的重要部分之一，它的制造质量直接影响着整个汽车外观的美观度和车体的刚性。
传统的汽车顶盖制造一般采用焊接和铆接等方式，但这些方法存在着焊缝和铆钉头突起等缺陷，使得汽车顶盖的表面不够光滑，这不仅影响着外观，而且还容易造成风噪、渗漏等问题。
为了提高汽车顶盖的制造质量，激光焊接技术逐渐被应用于汽车顶盖的制造。
激光焊接技术具有高效、精度高、热影响小等特点，能够有效地解决传统制造方法存在的问题。
首先，激光焊接技术可以实现无缝焊接，消除了传统焊接造成的缝隙和突起等缺陷。
其次，激光焊接技术可以选择不同的焊接方式和参数，针对汽车顶盖的材质和厚度等特点，实现最佳的焊接效果。
此外，激光焊接技术还具有高度自动化和无人化的特点，能够大大提高汽车顶盖的制造效率和质量。
在汽车顶盖的制造过程中，激光焊接技术的应用主要可以分为以下几个步骤：1. 材料准备汽车顶盖包括外覆面板和内衬板两部分，它们通常由铝合金、镁合金等轻质材料制成。
在进行激光焊接之前，需要对材料进行表面处理和加工，以确保焊接质量。
2. 激光焊接在进行激光焊接时，需要选择适当的激光焊接设备和工艺参数，将激光束准确地对准焊接区域，完成焊接任务。
3. 质量检测在激光焊接完成后，需要对焊接质量进行检测，以确保焊缝的密封性和牢固性。
检测方法可以采用X光检测、超声波检测等技术。
4. 后续处理在完成激光焊接之后，需要进行后续处理，如修整、涂漆等工艺，最终完成汽车顶盖的制造。
综上所述，激光焊接技术在汽车顶盖的制造中具有广泛的应用前景，它可以提高汽车顶盖的制造质量和效率，满足汽车工业对产品质量和节能环保的要求。
虽然激光焊接技术在汽车顶盖的应用中存在着一些问题，如设备成本高、工艺复杂等，但随着技术的不断发展和应用的推广，这些问题将逐渐得到解决。
焊接支架工艺设计
焊接支架工艺设计焊接支架是一种常见的工业设备，广泛应用于各种机械、建筑和制造行业。
它的主要作用是支持和固定各种设备、管道和结构，确保它们能够稳定地运行。
因此，焊接支架的质量和可靠性对整个生产过程至关重要。
在焊接支架的制造过程中，工艺设计是一个至关重要的环节。
1. 设计需求在进行焊接支架工艺设计之前，首先需要明确设计需求。
这包括支架所需承受的荷载、使用环境、材料选择等因素。
根据这些需求确定焊接工艺、焊材选择和加工方法。
2. 材料选择在进行焊接支架工艺设计时，材料选择是非常重要的一步。
通常情况下，焊接支架需要使用高强度钢材或铝合金等材料。
这些材料具有较高的强度和刚度，并且能够承受大量荷载。
3. 焊接工艺在进行焊接支架工艺设计时，需要考虑到不同部位所需承受的荷载大小以及不同部件之间的连接方式。
根据这些要求，选择合适的焊接工艺。
常见的焊接工艺包括手工电弧焊、气体保护焊、埋弧焊等。
4. 焊材选择在进行焊接支架工艺设计时，需要选择合适的焊材。
通常情况下，焊接支架需要使用高强度、耐腐蚀性能好的钢材或铝合金等材料。
根据不同部位所需承受的荷载大小以及不同部件之间的连接方式，选择合适的焊材。
5. 焊接加工方法在进行焊接支架工艺设计时，需要考虑到不同部位所需承受的荷载大小以及不同部件之间的连接方式。
根据这些要求，选择合适的加工方法。
常见的加工方法包括切割、冲压、折弯等。
6. 焊缝质量控制在进行焊接支架工艺设计时，需要注意对焊缝质量进行控制。
通过对每道焊缝进行检测和测试，并采取相应措施来避免出现缺陷和裂纹等问题。
同时，在进行组装和安装时也需要对每个部件和连接点进行检查和测试，确保焊接支架的质量和可靠性。
7. 设计图纸在进行焊接支架工艺设计时，需要制定详细的设计图纸。
这些图纸应包括每个部件的尺寸、形状、材料以及连接方式等信息。
通过这些图纸，可以确保焊接支架的制造过程能够按照设计要求进行，并且能够满足使用要求。
总之，在进行焊接支架工艺设计时，需要考虑到各种因素，包括设计需求、材料选择、焊接工艺、焊材选择、加工方法以及焊缝质量控制等。
