JN12864J液晶
12864中文资料
12864液晶中文资料JHD529m12008-08-11 21:42一、 概述二、 带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、 基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点 （3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符 （5）、2MHZ 时钟频率 （6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点 （9）、背光方式：侧部高亮白色LED，功耗仅为普通LED 的1/5—1/10 （10）、通讯方式：串行、并口可选 （11）、内置DC-DC 转换电路，无需外加负压 （12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB 接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK 用焊锡短接。
2.2并行接口管脚号 管脚名称 电平 管脚功能描述1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整4 RS(CS） H/L RS=“H”,表示DB7——DB0为显示数据 RS=“L”,表示DB7——DB0为显示指令数据5 R/W(SID) H/L R/W=“H”,E=“H”,数据被读到DB7——DB0R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR 或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线 w w w .p i c 16.c o m -y e g u o h u a15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD 驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。

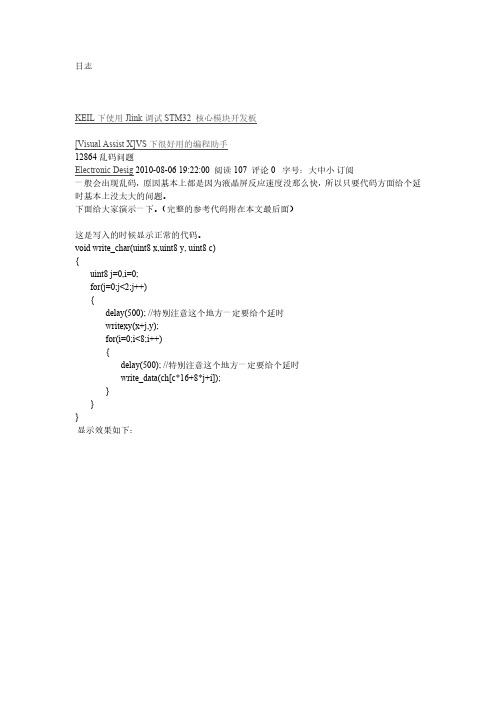

12864液晶乱码问题
/*--24 文字: n --*/ 0x80,0x80,0x00,0x80,0x80,0x80,0x00,0x00,0x20,0x3F,0x21,0x00,0x00,0x20,0x3F,0x20,
/*-- 文字: 9 --*/ 0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,0x00,0x00,0x31,0x22,0x22,0x11,0x0F,0x00,
/*--10 文字: R --*/
0x08,0xF8,0x88,0x88,0x88,0x88,0x70,0x00,0x20,0x3F,0x20,0x00,0x03,0x0C,0x30,0x20,
//delay(500); //特别注意这个地方一定要给个延时 //这次我把这个延时屏蔽掉了 writexy(x+j,y); for(i=0;i<8;i++) {
delay(500); //特别注意这个地方一定要给个延时 write_data(ch[c*16+8*j+i]); }
} } 于是出现了乱码。点到处乱跑。
0X40
PAGE_ADD 0XB8
START_LINE 0XC0
//列 //行
extern uint32 Resolution;//分辨力 extern uint8 State;//当前状态
const unsigned char ch[]={ /*-- 文字: 0 --*/ 0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,0x00,0x0F,0x10,0x20,0x20,0x10,0x0F,0x00,
12864液晶屏使用手册
12864液晶屏手册一、液晶显示模块概述12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵，16*8=128，16*4=64，一行只能写8个汉字，4行；）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
主要技术参数和显示特性:电源：VDD ~+5V(内置升压电路，无需负压)；显示内容：128列×64行（128表示点数）显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸1.外形尺寸图2.主要外形尺寸项目标准尺寸单位模块体积××mm二、模块引脚说明逻辑工作电压(VDD)：～电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，（一般在输入每天指令前加个delay）那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。
2、“RE”为基本指令集与扩充指令集的选择控制位元，当变更“RE”位元后，往后的指令集将维持在最后的状态，除非再次变更“RE”位元，否则使用相同指令集时，不需每次重设“RE”位元。
LCD12864中文资料
12864LCD液晶显示屏中文资料一、概述带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
二、基本特性（1）低电源电压（VDD:+3.0--+5.5V）（2）显示分辨率:128×64点（3）内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)（4）内置 128个16×8点阵字符（5）2MHZ时钟频率（6）显示方式：STN、半透、正显（7）驱动方式：1/32DUTY，1/5BIAS（8）视角方向：6点（9）背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10（10）通讯方式：串行、并口可选（11）内置DC-DC转换电路，无需外加负压（12）无需片选信号，简化软件设计（13）工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
控制器接口信号说明：1、RS，R/W的配合选择决定控制界面的4种模式：2、E信号● 忙标志:BF BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据.利用STATUS RD 指令,可以将BF读到DB7总线,从而检验模块之工作状态.● 字型产生ROM（CGROM）字型产生ROM（CGROM）提供8192个此触发器是用于模块屏幕显示开和关的控制。
LCD12864中文资料.(DOC)
12864LCD液晶显示屏中文资料一、概述带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
二、基本特性（1）低电源电压（VDD:+3.0--+5.5V）（2）显示分辨率:128×64点（3）内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)（4）内置 128个16×8点阵字符（5）2MHZ时钟频率（6）显示方式：STN、半透、正显（7）驱动方式：1/32DUTY，1/5BIAS（8）视角方向：6点（9）背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10（10）通讯方式：串行、并口可选（11）内置DC-DC转换电路，无需外加负压（12）无需片选信号，简化软件设计（13）工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
控制器接口信号说明：1、RS，R/W的配合选择决定控制界面的4种模式：2、E信号● 忙标志:BF BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据.利用STATUS RD 指令,可以将BF读到DB7总线,从而检验模块之工作状态.● 字型产生ROM（CGROM）字型产生ROM（CGROM）提供8192个此触发器是用于模块屏幕显示开和关的控制。
12864系列点阵型液晶显示模块
12864系列点阵型液晶显⽰模块12864系列点阵型液晶显⽰模块⼀、OCM12864液晶显⽰模块概述⼀、OCM12864液晶显⽰模块概述1.OCM12864液晶显⽰模块是128×64点阵型液晶显⽰模块，可显⽰各种字符及图形，可与CPU直接接⼝，具有8位标准数据总线、6条控制线及电源线。
采⽤KS0107控制IC。
2.外观尺⼨：113×65×11mm(ocm12864-1), 93×70×10mm(ocm12864-2)78×70×10mm(ocm12864-3)，3.视域尺⼨：73.4×38.8mm(ocm12864-1) 70.7×38mm(ocm12864-2),64×44mm(ocm12864-3)4.重量：⼤约 gl 补充说明：外观尺⼨可根据⽤户的要求进⾏适度调整。
⼆、最⼤⼯作范围1、逻辑⼯作电压(Vcc)：4.5～5.5V2、电源地(GND)：0V3、LCD驱动电压(Vee)：0～-10V4、输⼊电压：Vee～Vdd5、⼯作温度(Ta)：0～55℃(常温) / -20～70℃（宽温）6、保存温度(Tstg)：-10～65℃三、电⽓特性(测试条件 Ta=25,Vdd=5.0+/-0.25V)1、输⼊⾼电平(Vih)：3.5Vmin2、输⼊低电平(Vil)：0.55Vmax3、输出⾼电平(Voh)：3.75Vmin九、读写模块程序举例l 写指令⼦程序（INST）SETB ECLR D_ICLR R_WMOV P1, ACLR ERETl 写数据⼦程序（DATA）SETB ESETB D_ICLR R_WMOV P1, ACLR ERETl 写⼀页显⽰RAM数据（假设指令⼦程序为INST，数据⼦程序为DATA）MOV A，#0B8HLCALL INST ；置页地址为0页MOV A，#40HLCALL INST ；置列地址为0列MOV R2，#40HMOV R1，#00HMOV DPTR，#ADDRLOOP：MOV A，R1MOVC A，@A+DPTRLCALL DATAINC R1DJNZ R2, LOOP12864系列点阵型液晶显⽰模块⼀、OCM12864液晶显⽰模块概述⼀、OCM12864液晶显⽰模块概述1.OCM12864液晶显⽰模块是128×64点阵型液晶显⽰模块，可显⽰各种字符及图形，可与CPU直接接⼝，具有8位标准数据总线、6条控制线及电源线。
12864液晶显示器种类识别
12864液晶显示器种类识别12864液晶种类繁多，光常用的控制器就有4种，每一种都有自己的特点。
当然指令也各不相同。
学习者不搞明白液晶类型，肯定是无从下手。
1. 12864液晶的型号通常的型号是XX12864A，XX12864B，XX12864C，XX12864-1，XX12864-2，XX12864-3之类。
前面的XX是厂家的标志，中间的12864指的是12864点阵，后面的A，B，C，-1，-2，-3是液晶的编号。
一个厂家生产的12864液晶有许多种，于是ABCDE或者12345的一路往下排。
比如有的网友给一个型号12864B，这不是一个规范的型号，不能给使用者提供任何信息，这种不规范型号的液晶通常不是正规厂家生产的。
找到规范的型号，用户可以自己搜索到正规厂家的网站，然后下载资料。
2. 12864液晶的控制器上文提到的4种这里介绍一下。
（1）ST7920类这种控制器带中文字库，为用户免除了编制字库的麻烦，该控制器的液晶还支持画图方式。
该类液晶支持68时序8位和4位并口以及串口。
（2）KS0108类这种控制器指令简单，不带字库。
支持68时序8位并口。
（3）T6963C类这种控制器功能强大，带西文字库。
有文本和图形两种显示方式。
有文本和图形两个图层，并且支持两个图层的叠加显示。
支持80时序8位并口。
（4）COG类常见的控制器有S6B0724和ST7565，这两个控制器指令兼容。
支持68时序8位并口，80时序8位并口和串口。
COG类液晶的特点是结构轻便，成本低。
各种控制器的接口定义：接口定义ST7920GNDVCCV0RSR/WEDB0-DB7PSBRESVOUTBLABLKGND VCCV0RSR/WEDB0-DB7 CS1CS2 RES VOUT BLA BLKT6963C FGGND VCCV0WRRDDB0-DB7 RSCSRESFSBLA BLKS6B0724 GND VCCRSWRRDCSDB0-DB7BLABLK其中PSB是ST7920类液晶的标志性引脚；CS1和CS2是KS0108类引脚的标志性引脚；FS是T6963C类液晶的标志性引脚。
JLX12864G-086-PN中文说明书
（1）字库 IC:JLX-GB2312 说明书
即 字 库 IC 接 口 串行时钟输入
（2）JLX12864G-086-PC 的中文字库编程
(SCLK)
说明书
字库 IC 接口(CS#) 片选输入
2.当不用字库时为空
背光电源
背光电源正极，同 VDD 电压（5V 或 3.3V）
接地
0V
电路电源
5V,或 3.3V 可选
0
8 位显示数据
从 CPU 写数据到液晶模块
1
8 位显示数据
BZ MX DE RST 0 0 0 0
0 0 0 1 列地址的高 4 位
高 4 位与低 4 位共同组成列 0x1X,
地址，分别指定 128 列中任
0 0 0 0 列地址的低 4 位
对应列。本液晶模块的第一 0x0X,
列的地址为 00000000，所以
电话：0755-29784961
8
晶联讯电子
液晶模块 JLX12864G-086-PN 更新日期：2012-4-2
7.4 初始化方法
用户所编的显示程序,开始必须进行初始化,否则模块无法正常显示,过程请参考程序
7.5 程序举例: 液晶模块与 MPU(以 8051 系列单片机为例)接口图如下:
电话：0755-29784961
2
晶联讯电子
液晶模块
3.外形尺寸及接口引脚功能
JLX12864G-086-PN 更新日期：2012-4-2
图 1.外形尺寸
电话：0755-29784961
3
晶联讯电子
液晶模块 JLX12864G-086-PN 更新日期：2012-4-2
此指令表达为：0x10,0x00
12864点阵液晶显示器指令
10、写显示数据
CODE：R/WD/IDB7 DB6 DB5DB4DB3 DB2 DB1DB0
L
H
D7
D6
D5
D4
D3
D2
D1
D0
功能：写数据到DD RAM，DD RAM是存储图形显示数据的，写指令执行后Y地址计数器自动加1。D7-D0位数据为1表示显示，数据为0表示不显示。写数据到DD RAM前，要先执行“设置页地址”及“设置列地址”命令。
备注：ST7920控制器的128×64点阵液晶其实原理上等同256×32点阵，第三行对应的DDRAM地址紧接第一行；第四行对应的DDRAM地址紧接第二行。用户在使用行反白功能时，如果第一行反白，第三行必然反白。第二行反白，第四行必然反白。这是正常现象。
9、状态检测忙标志位(StatusBusy 1<<7)
基本指令
1、清除显示（DispClear0x01）
CODE：RSR/WDB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L
L
L
L
L
L
L
L
L
H
功能：将DDRAM填满“20H”（空格）代码，并且设定DDRAM的地址计数器（AC）为
00H；更新设置进入设定点将I/D设为1，游标右移AC加1。
2、地址归0（HOME0x20）
绘图RAM（GDRAM）
绘图显示RAM提供64×32个位元组的记忆空间，最多可以控制256×64点的二维绘图缓冲空间，在更改绘图RAM时，先连续写入水平与垂直的坐标值，再写入两个8位元的资料到绘图RAM，
而地址计数器（AC）会自动加一；在写入绘图RAM的期间，绘图显示必须关闭，整个写入绘图RAM
12864lcd液晶中文资料
128X32 dots 128X32 dots
64SEG
64SEG
LED Backlight
ST7921
6 深圳汉昇实业有限公司 SHENZHEN HANSHENG INDUSTRIAL CO.,LTD
HS12864-15 系列中文图形液晶显示模块说明书
第三章ST7920 内置硬件说明
版本号：20080312
3.0 9.5 15.0 18.38
20
1
F1.0
24.74
2.54x19=48.26
1.6
12864-12 外形图（含 V3.0 和 V4.0 版本）
93.0± 0.3
3.0
87.0
7.2
78.5± 0.2
10.5
27.0(V.A)
66.52(A.A)
MAX13.0
9.0± 0.3
0.04 0.48
DB0-DB3 I/O H/L
DB4-DB7 I/O H/L
LEDA
I
-
LEDK
I
-
* 详见第二章第 5 部分
功能描述 并口 模块电源输入（未注明为 5V） 电源地 对比度调节端 液晶驱动电压输出端(或名 Vout) 并口/串口选择：H 并口; L 串口* 复位信号，低有效 寄存器选择端： H 数据; L 指令 读/写选择端： H 读 ; L 写 使能信号 数据总线低四位 数据总线高四位，4 位并口时空接 背光正（或名 A、BLA） 背光负 (或名 K、BLK)
V0
Vout 20K
GND
通过电位器调节对比度1
Vout 20KLeabharlann V0通过电位器调节对比度2
（4） 有部分用户在使用 HS12864-12 V4.0 和 HS12864-15B，HS12864-15C 时要求取消模块自带的电位器，此时的使用方法同上第（3）部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块； 其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界 面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁 得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性: （1）、低电源 电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点 （3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符 （5）、2MHZ时钟频率 （6）、显示方式：STN、半透、正显 （7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点 （9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃
模块接口说明： *注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。 2.2并行接口
管脚号 管脚名称 电平 管脚功能描述 1 VSS 0V 电源地 2 VCC 3.0+5V 电源正 3 V0 - 对比度（亮度）调整
4 RS(CS） H/L RS=“H”,表示DB7——DB0为显示数据
RS=“L”,表示DB7——DB0为显示指令数据
5 R/W(SID) H/L R/W=“H”,E=“H”,数据被读到DB7——DB0
R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR 6 E(SCLK) H/L 使能信号 7 DB0 H/L 三态数据线 8 DB1 H/L 三态数据线 9 DB2 H/L 三态数据线 10 DB3 H/L 三态数据线 11 DB4 H/L 三态数据线 12 DB5 H/L 三态数据线 13 DB6 H/L 三态数据线 14 DB7 H/L 三态数据线 15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1） 16 NC - 空脚 17 /RESET H/L 复位端，低电平有效（见注释2） 18 VOUT - LCD驱动电压输出端 19 A VDD 背光源正端（+5V）（见注释3） 20 K VSS 背光源负端（见注释3）
*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。四.模块主要硬件构成说明
控制器接口信号说明： 1、RS，R/W的配合选择决定控制界面的4种模式：
RS R/W 功能说明 L L MPU写指令到指令暂存器（IR） L H 读出忙标志（BF）及地址记数器（AC）的状态 H L MPU写入数据到数据暂存器（DR） H H MPU从数据暂存器（DR）中读出数据
2、E信号
E状态 执行动作 结果 高——>低 I/O缓冲——>DR 配合/W进行写数据或指令 高 DR——>I/O缓冲 配合R进行读数据或指令 低/低——>高 无动作
●忙标志:BF BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据.利用STATUS RD 指令,可以将BF读到DB7总线,从而检验模块之工作状态.
● 字型产生ROM（CGROM） 字型产生ROM（CGROM）提供8192个此触发器是用于模块屏幕显示开和关的控制。DFF=1为开显示（DISPLAY ON),DDRAM 的内容就显示在屏幕上，DFF=0为关显示（DISPLAY OFF)。DFF 的状态是指令DISPLAY ON/OFF和RST信号控制的。
● 显示数据RAM（DDRAM）模 块内部显示数据RAM提供64×2个位元组的空间，最多可控制4行16字（64个字）的中文字型显示，当写入显示数据RAM时，可分别显示CGROM与 CGRAM的字型；此模块可显示三种字型，分别是半角英数字型(16*8)、CGRAM字型及CGROM的中文字型，三种字型的选择，由在DDRAM中写 入的编码选择，在0000H—0006H的编码中（其代码分别是0000、0002、0004、0006共4个）将选择CGRAM的自定义字型，02H— 7FH的编码中将选择半角英数字的字型，至于A1以上的编码将自动的结合下一个位元组，组成两个位元组的编码形成中文字型的编码BIG5（A140— D75F），GB（A1A0-F7FFH）。
● 字型产生RAM(CGRAM) 字型产生RAM提供图象定义(造字)功能, 可以提供四组16×16点的自定义图象空间，使用者可以将内部字型没有提供的图象字型自行定义到CGRAM中，便可和CGROM中的定义一样地通过DDRAM显示在屏幕中。
● 地址计数器AC地址计数器是用来贮存DDRAM/CGRAM之一的地址,它可由设定指令暂存器来改变，之后只要读取或是写入DDRAM/CGRAM的值时，地址计数器的值就会自动加一，当RS为“0”时而R/W为“1”时，地址计数器的值会被读取到DB6——DB0中。
光标/闪烁控制电路 此模块提供硬体光标及闪烁控制电路，由地址计数器的值来指定DDRAM中的光标或闪烁位置。
指令说明 模块控制芯片提供两套控制命令，基本指令和扩充指令如下： 指令表1：（RE=0：基本指令）
指 指 令 码 功 能 令 RS R/W D7 D6 D5 D4 D3 D2 D1 D0 清除
显示 0 0 0 0 0 0 0 0 0 1 将DDRAM填满"20H",并且设定DDRAM
的地址计数器(AC)到"00H"
地址 归位 0 0 0 0 0 0 0 0 1 X 设定DDRAM的地址计数器(AC)到"00H",并且将游标移到开头原点位置;这个指令不改变DDRAM 的内容
显示状态开/关 0 0 0 0 0 0 1 D C B D=1: 整体显示 ON C=1: 游标ON
B=1:游标位置反白允许 进入点
设定 0 0 0 0 0 0 0 1 I/D S 指定在数据的读取与写入时,设定
游标的移动方向及指定显示的移位
游标或显示移位控制 0 0 0 0 0 1 S/C R/L X X 设定游标的移动与显示的移位控制
位;这个指令不改变DDRAM 的内容
功能 设定 0 0 0 0 1 DL X RE X X DL=0/1：4/8位数据 RE=1: 扩充指令操作
RE=0: 基本指令操作 设定CGRAM
地址 0 0 0 1 AC5 AC4 AC3 AC2 AC1 AC0 设定CGRAM 地址
设定DDRAM
地址 0 0 1 0 AC5 AC4 AC3 AC2 AC1 AC0 设定DDRAM 地址（显示位址） 第一行：80H－87H
第二行：90H－97H 读取忙标志和地址
0 1 BF AC6 AC5 AC4 AC3 AC2 AC1 AC0 读取忙标志(BF)可以确认内部动作是否完成,同时可以读出地址计数
器(AC)的值
写数据到1 0 数据 将数据D7——D0写入到内部的RAM (DDRAM/CGRAM/IRAM/GRAM) RAM 读出RAM的值 1 1 数据 从内部RAM读取数据D7——D0
(DDRAM/CGRAM/IRAM/GRAM)
指令表2：（RE=1：扩充指令）
指 指 令 码 功 能 令 RS R/W D7 D6 D5 D4 D3 D2 D1 D0 待命 模式 0 0 0 0 0 0 0 0 0 1 进入待命模式,执行其他指令都棵终止
待命模式 卷动地址开关开启
0 0 0 0 0 0 0 0 1 SR
SR=1：允许输入垂直卷动地址
SR=0：允许输入IRAM和CGRAM地址 反白
选择
0 0 0 0 0 0 0 1 R1 R0 选择2行中的任一行作反白显示，并可决定反白与否。初始值R1R0＝00，第一次设定为反白显示，再次设定变回正常 睡眠 模式 0 0 0 0 0 0 1 SL X X SL=0：进入睡眠模式
SL=1：脱离睡眠模式 扩充
功能
设定
0 0 0 0 1 CL X RE G 0 CL=0/1：4/8位数据 RE=1: 扩充指令操作 RE=0: 基本指令操作 G=1/0：绘图开关 设定绘图RAM 0 0 1
0 AC6 0 AC5 0 AC4 AC3 AC3 AC2 AC2 AC1 AC1 AC0 AC0 设定绘图RAM
先设定垂直(列)地址
