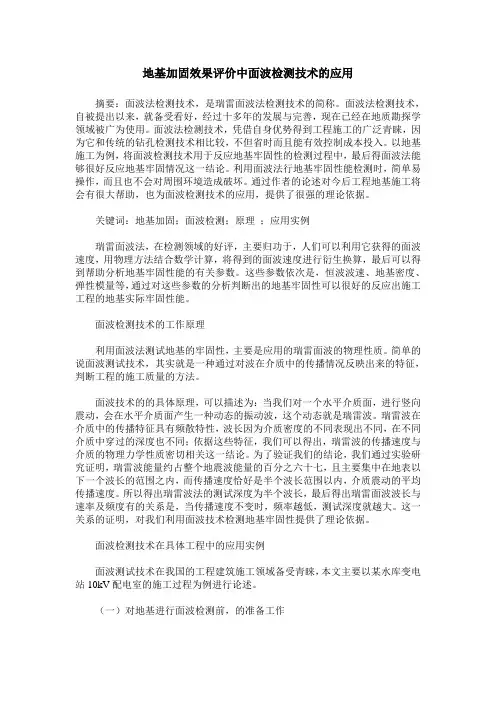

地基加固效果评价中面波检测技术的应用
地基加固效果评价中面波检测技术的应用摘要：面波法检测技术，是瑞雷面波法检测技术的简称。
面波法检测技术，自被提出以来，就备受看好，经过十多年的发展与完善，现在已经在地质勘探学领域被广为使用。
面波法检测技术，凭借自身优势得到工程施工的广泛青睐，因为它和传统的钻孔检测技术相比较，不但省时而且能有效控制成本投入。
以地基施工为例，将面波检测技术用于反应地基牢固性的检测过程中，最后得面波法能够很好反应地基牢固情况这一结论。
利用面波法行地基牢固性能检测时，简单易操作，而且也不会对周围环境造成破坏。
通过作者的论述对今后工程地基施工将会有很大帮助，也为面波检测技术的应用，提供了很强的理论依据。
关键词：地基加固；面波检测；原理；应用实例瑞雷面波法，在检测领域的好评，主要归功于，人们可以利用它获得的面波速度，用物理方法结合数学计算，将得到的面波速度进行衍生换算，最后可以得到帮助分析地基牢固性能的有关参数。
这些参数依次是，恒波波速、地基密度、弹性模量等，通过对这些参数的分析判断出的地基牢固性可以很好的反应出施工工程的地基实际牢固性能。
面波检测技术的工作原理利用面波法测试地基的牢固性，主要是应用的瑞雷面波的物理性质。
简单的说面波测试技术，其实就是一种通过对波在介质中的传播情况反映出来的特征，判断工程的施工质量的方法。
面波技术的的具体原理，可以描述为：当我们对一个水平介质面，进行竖向震动，会在水平介质面产生一种动态的振动波，这个动态就是瑞雷波。
瑞雷波在介质中的传播特征具有频散特性，波长因为介质密度的不同表现出不同，在不同介质中穿过的深度也不同；依据这些特征，我们可以得出，瑞雷波的传播速度与介质的物理力学性质密切相关这一结论。
为了验证我们的结论，我们通过实验研究证明，瑞雷波能量约占整个地震波能量的百分之六十七，且主要集中在地表以下一个波长的范围之内，而传播速度恰好是半个波长范围以内，介质震动的平均传播速度。
所以得出瑞雷波法的测试深度为半个波长，最后得出瑞雷面波波长与速率及频度有的关系是，当传播速度不变时，频率越低，测试深度就越大。
面波法检测实施细则
面波法检测实施细则一、背景介绍面波法是一种非破坏性检测方法，广泛应用于土木工程、建筑结构和地质勘探领域。
它通过测量地面上的面波传播速度和衰减特性，来评估地下介质的物理性质和结构状况。
本文将详细介绍面波法检测的实施细则，包括设备要求、操作步骤、数据处理和结果分析等方面。
二、设备要求1. 面波法检测仪器：应选择具有高频率范围和高精度的面波法检测仪器，以确保测量结果的准确性和可靠性。
2. 震源：需要使用合适的震源设备，如重锤或振动器，产生合适的激发波形。
3. 接收器：应选用高灵敏度和宽频带的地震接收器，以接收地面上的面波信号。
三、操作步骤1. 数据采集准备：a. 在待测区域选择适当的测线，并标记测点位置。
b. 安装地震接收器，保证其与地面紧密接触。
c. 设置合适的震源位置和震源与接收器之间的距离。
2. 数据采集过程：a. 在每个测点上，使用震源激发地面，并记录激发波形。
b. 通过接收器采集地面上的面波信号，并记录相应的波形数据。
3. 数据处理：a. 对采集到的波形数据进行预处理，包括滤波和去噪处理，以提高数据质量。
b. 对每个测点的面波信号进行分析，计算面波传播速度和衰减特性。
4. 结果分析：a. 根据测得的面波传播速度和衰减特性，评估地下介质的物理性质和结构状况。
b. 将测量结果与标准值进行对比，判断地下介质的健康状况和可能存在的问题。
四、数据处理和结果分析方法1. 面波传播速度计算：a. 根据采集到的面波波形数据，通过频谱分析方法计算面波传播速度。
b. 可采用多种方法计算传播速度，如多次到达法、频散曲线法等。
2. 面波衰减特性计算：a. 根据采集到的面波波形数据，通过振幅衰减分析方法计算面波衰减特性。
b. 可采用多种方法计算衰减特性，如Q值法、能量比法等。
3. 结果分析和解释：a. 将测得的面波传播速度和衰减特性与已有的标准值进行对比，判断地下介质的健康状况。
b. 根据测量结果，对可能存在的问题进行分析和解释，并提出相应的建议和措施。
多道瞬态面波探测实验报告
同济大学四平路校区文远楼前防空洞多道瞬态面波探测实验报告海洋与地球科学学院地球物理系指导老师：吴健生赵永辉小组成员：刘佳叶何文俊马驰2011年6月目录1. 目的2. 原理3. 仪器介绍4. 野外实施5. 数据处理6. 保证质量措施7. 问题对策8. 结论分析9. 体会展望10. 参考文献摘要:利用多道瞬态面波探测方法，测定不同频率的面波速度VR，达到了解同济大学四平路校区黑松林斜坡地下的情况。
关键词:面波探测黑松林斜坡1.实验目的通过人工地震资料的采集、处理的方法对同济大学四平路校区黑松林斜坡进行勘察。
要求勘探出黑松林斜坡地下的情况。
2. 实验原理面波分为拉夫波和瑞利波。
本实验主要应用的是瑞利波。
同一频率的面波的相速度在水平方向上的变化反映出地质条件的横向不均匀性；不同频率的面波的相速度的变化则反映了地下介质在深度方向上的不均匀性。
通过测定不同频率的面波速度VR ，即可达到了解地下地质构造的目的。
3. 仪器介绍4. 野外实施4.1 实验区概况试验区域位于同济大学四平路校区文远楼前，入口朝北，由于无法进入内部，初步估测该防空洞在平面上呈长方形。
实验区上部覆盖种有草皮的土壤层，堪探时土壤较湿润。
4.2 野外布线此次实验本小组总布线条数为2条，布线方向为南北向。
我们根据实验场地具体情况，在防空洞入口边缘布下了第一条线，在第一条线西侧距离为3米处布下第二条线。
在实验过程中，炮点距为1米，检波器间距为1米，检波器每次向北移动距离也为1米。
进行人工激发时，我们在每点处各激发两次并采集数据，总共得到数据14组。
4.3野外操作1. 排线，布检波器2. 人工激发3. 采集数据并作记录5. 数据处理 5.1 频散点图关于频散曲线不同取点后的对比5.2 数据处理及结果分析第一道测线：分析：1. 从图中我们可以看出在5.5米处深度一米到两米之间出现一个“之”字形(锯齿状)异常反映地下介质的分界面，对应防空洞通道入口处顶部。

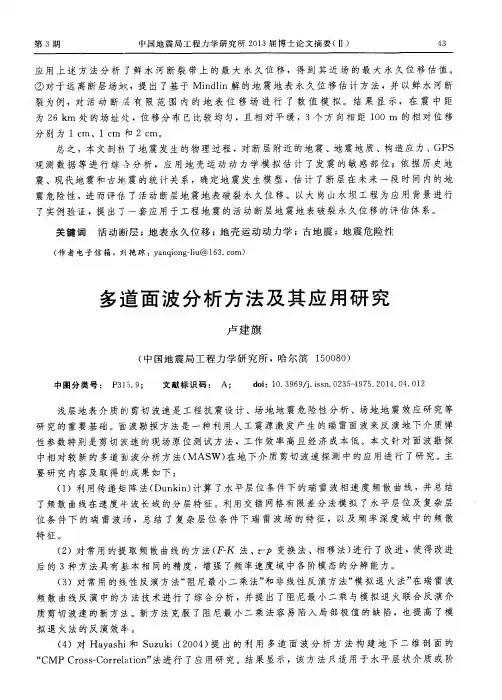

多道面波分析方法及其应用研究
之 间的变化 趋势 与 Ｂ ｏ ｏ ｒ ｅ（ ２ ０ １ １ ） 利用 Ｋ ｉ Ｋ— ｎ ｅ ｔ 钻 孔 数据 回 归的关 系 曲线非常接 近 。这 一结
果对 于 成都盆 地场地 ｓ 。 。 的估计 提供 了可 靠 的依据 ，同 时也 为建 立该 地 区地 震 动衰 减 关 系 中 估 计场地 影 响 因素提供 了可 靠 的数据基 础 。 关键 词 多道 面波分 析方法 ；频散 ； 波 场模 拟 ； 反演 ；剪切波 速
要 研 究 内容及 取得 的成果 如下 ： （ １ ）利 用传 递矩 阵法 （ Ｄｕ ｎ ｋ ｉ ｎ ） 计算 了水平 层位 条件 下 的瑞 雷波 相速 度 频散 曲线 ，并 总结 了频散 曲线在 速度 半 波长域 的分 层特 征 。利用 交错 网格 有 限差分 法模拟 了水平 层 位及 复 杂层
频散 曲线反 演 中的方 法技 术进 行 了综合 分析 ，并 提 出 了阻尼 最 小二 乘与模 拟 退 火联 合反 演介 质剪切 波速 的新方 法。新方 法克服 了阻尼最 小二 乘 法容 易 陷入 局部 极值 的缺 陷 ，也 提高 了模 拟退 火 法的反 演效 率 。
（ ４ ）对 Ｈａ ｙ ａ ｓ ｈ ｉ 和 Ｓ ｕ ｚ ｕ ｋ ｉ（ ２ ０ ０ ４ ） 提 出 的利 用 多道 面 波 分 析 方 法构 建 地 下 二 维 剖 面 的 “ Ｃ ＭＰ Ｃ ｒ ｏ ｓ ｓ — Ｃ ｏ ｒ ｒ ｅ ｌ ａ ｔ ｉ ｏ ｎ ” 法进行 了应 用研 究 。结果 显 示 ， 该 方 法 只适 用 于水 平层 状介 质 或 阶
４ ４
国
位条 件下 频散 曲线 的基 阶模 态 ，而频 散 曲线 的高 阶模 态 无 法获 得 。同 时，通过 对
倾 斜 层位模 型 的模拟 结果 进行处 理 ，发 现该 方法 不适用 于倾 斜层 位条件 下 频散 曲线 的获 取 。
高频面波方法
高频面波方法摘要：自20世纪80年代起通过多道地震记录系统获取高频（≥2 Hz)瑞雷面波数据以求取近地表地球物理中剪切（S）波速度的方法开始被使用。
这篇综述文章讨论的是最近15年来堪萨斯地质调查所与中国地质大学的科研团队在高频面波技术中取得的主要成果。
面波的多道分析方法（MASW）是一种非入侵式的确定近地表剪切波速度的声波勘探方法。
MASW 与直接测井方法的结果只有不到15%的差异。
研究表明进行面波的高阶模式和基阶模式的同步反演能够提高模型分辨率和勘探深度。
另外一个重要的地震参数，品质因子（Q），也能利用MASW方法通过反演瑞雷面波的衰减系数得到。
一个反演模型可以通过阻尼最小二乘法求得，反演模型解范围内的最佳阻尼因子由模型分辨率矩阵和模型协方差矩阵加权求和的迹构成的目标函数所确定。
目前的科技进展包括近地表介质中高频瑞雷面波建模，其为时间-偏移域中的浅层地震和瑞雷面波反演打下了基础。
以任意检波器排列方式获取数据做频率-速度域的频散能量高分辨率成像的技术为3维面波勘探打开了窗口。
成功的面波模式分离为获取高水平分辨率剪切波速度剖面提供了有价值的技术手段。
关键词：瑞雷面波，频散，高阶模式，模式分离，地震建模，模型验证前言面波具有导波和频散的性质。
瑞雷面波是沿着自由表面传播的面波，例如大地-空气或者大地-水的交界面，并且往往以相对低的速度，低的频率，以及高振幅为特征。
瑞雷面波是纵波和Sv波干涉行成的。
在均匀介质中基阶模式瑞雷面波质点运动轨迹是从左到右沿着自由表面按照椭圆轨道逆时针方向运动。
随着深度的增加，到了足够深度时质点运动轨迹变成了顺时针方向并且仍然是椭圆轨道。
质点的运动轨迹被约束到了与波传播方向一致的垂直面上。
由于固体的均匀半空间的原因，瑞雷面波不是频散的并且当泊松比等于0.25时以几乎0.9194Vs（剪切波速度）的速度传播，这里的Vs（剪切波速度）是半空间的横波速度（sheriff and Geldart，1983）。
微动探测技术及在工程勘察中运用分析
微动探测技术及在工程勘察中运用分析摘要：科学技术的迅猛发展，给微动探测技术的产生和发展，提供了新的路径。
近年来，微动探测技术被广泛应用到了各类工程的勘察作业中，给工程施工提供了大量有价值的数据。
基于此，本文对微动探测技术的原理进行了简要分析后，重点阐述了这项技术的具体应用方式，其中涵盖了有效采集数据、科学处理数据等，以期为相关人员提供参考和借鉴。
关键词：微动探测技术；工程勘查；运用分析引言：微动探测技术属于天然面波技术，这种技术在初期主要是用作估算地球深部横波视速度结构，以此对地球深部的属性变化等元素进行研究。
相较于传统的探测技术，微动探测的深度要更大，并且具有极强的抗干扰能力。
本文以某供水管道岩石工程为主要案例，详细分析了微动探测方法在城市管道工程中的运用方式，旨在提升运用质量和效率1微动探测技术原理微动的含义是指自然现象和人类活动在地球表面引起的一系列微动。
微动探测技术属于被动源面波法，常用于地震勘探中，其主要的台阵方法有，三角形、菱形以及L形等，如图1。
在设计台阵的类型时，要结合场地的实际情况科学选择。
微动探测技术是基于平稳随机的过程，通过多种探测方式，获得相应的微动信号，对相关探测数据进行分析和处理后，可以获取瑞雷面波的频散曲线，在非均匀介质中，瑞雷面波会呈现出频散特性，这种特性会反演频散曲线，从而得到地下介质的横波速度。
除此之外，微动的特点有：无论何时地球表面都会存在、触发时间、方向以及强度等具有随机性、面波能量为微动总能量的17%、在时空范围一定的情况下，会呈现出统计稳定性的特征，可以借助空间和实践的平稳，随机描述过程[1]。
图 1 微动探测台阵图2微动探测技术在工程勘察中的运用方式2.1数据采集想要采集到准确的面波频散信息，就要科学合理地使用微动探测技术。
这种技术在采集数据的过程中，主要是应用二维台阵获取信号，台阵的布设方式如图1所示。
一般情况下，会使用圆形台阵，这种布阵方式的观测站台大概有5-13个，其中1个布设在圆心位置，剩余的均匀分布在圆周上。
面波法与单孔法波速测试
面波法与单孔法波速测试的工程实践（中水北方勘测设计研究有限责任公司，天津300222）摘要：波速测试技术是地震勘探方法之一，也是一种简便、快速、准确的原位测试技术。
通过波速测试可获得岩(土)体的弹性波速，为工程设计提供所需的动弹性力学参数、划分建筑物场地类别、评价地震效应、进行场地地震反应分析和地震破坏潜势分析等。
文中简述了面波法与单孔法等波速测试方法的工作原理、现场施测技术以及数据处理和资料分析过程。
以工程实例说明了波速测试技术在岩土工程勘察设计中的应用和效果，并就勘探工作的总体安排及其原位测试方法的选择进行了探讨。
关键词：波速测试技术；瑞雷面波；剪切波；压缩波；岩土工程勘察；地球物理勘探波速测试技术是地震勘探方法之一，也是地球物理勘探技术的一个重要分支，目前已广泛应用于水利、水电、石油、铁路、冶金、工业与民用建筑等众多岩土工程地质勘察领域，取得了良好的应用效果。
一般来说，波速测试可原位测定压缩波（P波）、剪切波（S波）和瑞雷面波（R波）在岩（土）体中的传播速度，从而避免了室内测试所带来的误差，它能有效地解决许多地质问题，诸如确定场地土类型、建筑场地类别；提供断层破碎带、地层厚度、固结特性和软硬程度、评价岩土质量等；并可计算工程动力学参数，如动剪切模量、动弹性模量等。
本文介绍了波速测试技术的工作原理和野外测试方法，并结合工程实例，说明其应用效果。
不妥之处，敬请批评指正。
1工程概况北大港水库位于天津市东南部大港区境内，东临渤海湾，地貌上属于海积平原的滨海洼地，隶属华北平原一部分。
该库地处海河流域的大清河、南运河、子牙河水系，独流减河下游右岸。
水库自1954年开始建设，1974年对围堤进行培厚加高加固处理，1976年初步建成，并陆续修建蓄、引、输、排水配套工程，至1980年建成。
水库蓄水面积150km2，占地面积164km2，设计堤顶高程9.5m（大沽高程，下同），设计最高蓄水位7.0m，相应总库容5.0亿m3（兴利库容4.41亿m3）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
面波勘探技术分析
摘要：面波勘探是近年起来的一种新的浅层地球物理勘
探，具有简便、快速、分辨率高、成果直观、适用场地小等
优点，已在许多领域得到，并取得了良好的应用效果。文章
介绍了面波勘探技术的发展概况、探测原理、主要特点及其
野外测试方法，对其应用范围及存在的作了说明，并给出一
个应用实例。
主题词：面波勘探瞬态法
一、概述
面波勘探，也称弹性波频率测深，是国内外近几年发展
起来的一种新的浅层地震勘探方法。面波分为瑞利波（R波）
和拉夫波（L波），而R波在振动波组中能量最强、振幅最大、
频率最低，容易识别也易于测量，所以面波勘探一般是指瑞
利面波勘探。
2
人们根据激振震源的不同，又把面波勘探分为①稳态法、
②瞬态法、③无源法。它们的测试原理是相同的，只是产生
面波的震源不同罢了。
二、面波勘探技术
面波是一种特殊的地震波，它与地震勘探中常用的纵波
（P波）和横波（S波）不同，它是一种地滚波。
在各向均匀半无限空间弹性介质表面上，当一个圆形基
础上下运动时，由它产生的弹性波入射能量的分配率已由
Miller（1955年）出来，即P波占7%、S波占26%、R波
占67%，亦就是说，R波的能量占全部激振能量的2/3，因
此利用R波作为勘探方法，其信噪比会大大提高。
综合分析表明R波具有如下特点：
⑴在地震波形记录中振幅和波组周期最大，频率最小，
能量最强；
⑵在不均匀介质中R波相速度（VR）具有频散特性，此
点是面波勘探的理论基础；
3
⑶由P波初至到R波初至之间的1/3处为S波组初至，
且VR与VS具有很好的相关性，其相关式为：
VR=VS·（0.87+1.12μ）/（1+μ）；式中：μ
为泊松比；
此关系奠定了R波在测定岩土体物理力学参数中的应
用；
⑷R波在多道接受中具有很好的直线性，即一致的波震
同相轴；
⑸质点运动轨迹为逆转椭圆，且在垂直平面内运动；
⑹R波是沿地表传播的，且其能量主要集中在距地表一
个波长（λR）尺度范围内。
依据上述特性，通过测定不同频率的面波速度VR，即可
了解地下地质构造的有关性质并计算相应地层的动力学特征
参数，达到岩土工程勘察之目的。
4
三、野外工作方法
应用瞬态法进行现场测试时一般采用多道检波器接收，
以利于面波的对比和分析。当锤子或落重在地表产生一瞬态
激振力时，就可以产生一个宽频带的R波，这些不同频率的
R波相互迭加，以脉冲信号的形式向外传播。当多道低频检
波器接收到脉冲形振动信号后，经数据采集，频谱分析后，
把各个频率的R波分离出来，并求得相应的VR值，进而绘
制面波频散曲线。
当选取两道检波数据进行反演处理时，应使两检波器接
收到的信号具有足够的相位差，其间距△x应满足（λR/3）～
λR，即在一个波长内采样点数要小于在间距△x内的采样点
数的3倍，而大于在间距△x内的采样点数的1倍，该采集
滤波原则对于不同的勘探深度及仪器分辨率和场地地层特性
可作适当调整。
当采用多道检波数据进行反演处理时，虽然不受道间距
公式的约束，但野外数据采集时也应考虑勘探深度和场地条
件的。一般来说，当探测较浅部的地层介质特性时，易采用
小的△x值并用小锤作震源以产生较强的高频信号，即可获
得较好的结果；当探测较深部的地层介质特性时，易采用较
5
大的△x值，并用重锤冲击地面，以产生较低频率的信号，
使其能反映地下更深处的介质信息，达到岩土工程勘察之目
的。
震源点的偏移距从理论上讲越大越好，且易采用两端对
称激发，有利于R波的对比、分辨和识别，但偏移距增大就
要求震源能量加大和仪器性能的改善。一般来说，偏移距应
根据试验结果选取。就目前的仪器设备条件和反演技术水平，
选用偏移距20～40m即可获得较好的测试结果。
由多道检波数据反演处理后可得一条频散曲线，一般把
它作为接收段中点的解释结果。实际上该曲线所反映的地层
特性为接收段内地层性质的平均结果，故当探测场地地下介
质水平方向变化较大时，只要能满足勘探深度的要求，尽量
使反演所用的接收段减小，以使解释结果更具客观实际。
四、工程
某建筑物由主坝和副坝两部分组成，其中主坝拟选坝型
为混凝土闸坝，最大坝高39.93m，坝长358.5m；副坝布置
在河左岸Ⅰ级阶地，拟建坝型为土石坝，坝高5m左右，坝
长约1.5km。
6
测区地层岩性由上至下依次为：①覆盖层由全新统风积
砂壤土、粉细纱和全新统冲洪积砂卵砾石组成；②下伏基岩
由棕红色、紫红色砂质粘土岩组成，局部夹有砾岩。
为探测覆盖层厚度并进行地层划分，采用瞬态面波进行
勘探。实测使用美国R24工程地震仪和4Hz低频检波器。室
内数据处理使用SFKSWS软件，其流程为：输入面波记录文
件→显示和检查实测曲线数据→圈定面波数据窗口→在
F—K域搜索确定基阶面波频谱峰脊并拾取频散数据→按搜
索确定的基阶面波频谱峰脊圈定出基阶面波频谱范围→生成
面波频散曲线→地质分层（人工或自动）→绘制反演拟合曲
线→打印输出结果。
R波在非均匀介质中传播具有频散特性，所以不同频率
（波长）的R波具有不同的传播速度。模型试验和实测结果
表明，当探测的岩土层介质较为均一时，R波的相速度随深
度的加大而按线性增加，只有出现不同介质的分界面时，频
散曲线会出现一个所谓“Z”字型变化，该变化特征是由于地
表接收到的波从上一层漏能型波转入下一层漏能型面波，且
此转折点与两介质间的界面埋深有密切的关系，由此可依据
实测频散曲线的“Z”字型变化点来划分地下岩性变化的分
7
界面。
实测面波反演解释结果，其中各图的右侧为随深度变化
的面波频散曲线，左侧为钻探揭露的地层柱状图，其层位的
划分具有良好的一致性，即表层风积粉细砂—中部砂卵砾石
层—下部基岩。同时由图还可以得出：表层风积砂的瑞利波
速度为150～250m/s，冲洪积砂卵砾石的瑞利波速度为
300～400m/s，而下伏基岩（棕红色、紫红色砂质粘土岩、
砾岩等）的瑞利波速度则为440～760m/s，说明瑞利波（剪
切波）速度随深度的增加而升高。
五、面波探测存在的问题分析
虽然面波探测技术在工程中的应用已很广泛，但实际工
作中还存在以下问题：
⑴关于实测面波频散曲线的“Z”字型现象，从模型的解
析中还不能精确地解释此现象。因为理论的频散曲线，在介
质分界面处只出现折点，对此还需深入和数值模拟；
⑵对于面波勘探深度的确定，国内外大多采用半波长作
为R波的勘探深度，此关系是一经验公式，但在实际工作中，
8
应根据场地地质条件、探测对象以及孔旁测试对比结果等作
适当调整；
⑶测试深度相对较浅，一般情况下可靠的测量深度为
20～30m，最深不过50～60m。当测试深度加大时，震源
信号就必须具有足够的低频信号，目前尚难满足此要求。
⑷根据不同的勘测目的和要求，对产生R波的震源需作
必要的改进和研究，以适应勘察的需要。如用锤子作震源时
其低频值为10～20Hz左右，而用砂袋作震源时低频值为3～
10Hz左右。
面波勘探作为一种新的浅层地球物理勘探，具有简便、
快速、分辨率高、适用场地小、应用范围广等优点，但对面
波勘探理论的研究以及实际应用等有待进一步的深入和开
拓，使之在生产实践中不断、完善和提高。
