半导体纳米技术的发展与应用
纳米光电技术的研究现状和应用前景
纳米光电技术的研究现状和应用前景纳米技术作为一个新兴的研究领域，得到了各个领域的高度重视。
而其中的纳米光电技术则成为了近年来的研究热点之一。
纳米光电技术不仅具有纳米技术的优点，同时又结合了电子与光子的重要特性，所以可以广泛应用于生物医学、环境监测、通信技术等领域。
一、纳米光电技术的研究现状1. 光电材料在纳米光电技术应用中使用的材料应该不仅具有特殊的物理和化学性质，同时还要便于制作、处理和控制。
常用的纳米光电材料包括半导体纳米量子点、纳米金、碳纳米管等。
半导体纳米量子点具有较强的发光性能，能够在控制的条件下发出不同颜色的光。
此外，由于其小尺寸，达到纳米级别，具有很强的光稳定性和耐久性，是光电设备和电子产品中的重要材料。
纳米金的光学特性在太阳能转换、生物成像、传感器和探测器等方面具有广泛的应用。
同时，金的化学惰性也保证其长期稳定性和不受疾病诱导的光学性能损害。
碳纳米管具有优良的光学和电学性能，广泛应用于电子、医学成像等领域。
其优异的机械特性使其成为高强度的建筑材料、超导体、动力学器件等的理想原料。
2. 纳米光电器件光电器件是纳米光电技术研究的另一重要领域。
一个完好的光电器件，需要有合适的纳米材料、优良的结构设计和高精度的加工工艺。
在全球范围内，科学家们已成功制备出一些高效的纳米光电器件。
例如，组合了纳米量子点和有机分子的有机光电探测器，已经被广泛地应用在太阳能电池、光学传感器和光学通讯领域；而基于纳米光子学的光波缆，可以大大提高光纤通讯的传输速率，这也将为人们带来更加方便快捷的网络通讯环境。
此外，在生物医学领域，基于纳米技术的生物成像技术，结合了纳米材料和对光的敏感检测器，能够有效地检测人体内不同类型的细胞、组织和器官。
3. 纳米光电技术的应用纳米光电技术目前已被广泛应用于不同领域，例如环境监测、生物医学和通信技术等领域。
在环境监测中，利用纳米材料的优良导电性和敏捷性，可以研究大气污染和水土污染等问题。
纳米技术在制造业的应用
纳米技术在制造业的应用随着科技的不断发展，纳米技术已经成为当下最热门和最前沿的研究领域之一。
纳米技术，也称为纳米科学或纳米制造技术，是一种研究和制造物质的新兴科技，其研究的是纳米级别的物质和系统，这些系统具有独特的物理、化学和生物特性。
随着纳米技术的发展，它已经开始在制造业中得到了广泛的应用，本文将会探讨纳米技术在制造业中的应用。
一、纳米技术在材料制造中的应用1. 纳米材料的制备技术纳米材料是指材料在纳米尺度下的物性和表现，具有独特的机械、电学、热学等性质。
通过纳米技术可以制备出高强度、高韧性、高导电性、高热传导性的纳米材料。
如纳米氧化铝、纳米银、纳米碳管等。
2. 纳米涂料技术纳米涂料是一种特殊的涂料技术，可以通过纳米技术改进金属涂料、陶瓷涂料等材料的颜色、耐氧化性、耐磨性、耐腐蚀性等性质。
在工业领域中，纳米涂料已经被广泛应用于汽车、飞机、船舶等产品的涂装。
3. 纳米复合材料的制备技术纳米复合材料是由两种及以上的材料混合制成的来提高复合材料的性质。
如：纳米SiC/Al。
纳米技术可以将不同的材料纳米化，从而制备出具有独特性质的纳米复合材料。
二、纳米技术在电子制造中的应用1. 纳米电子材料的制备技术纳米电子材料是具有在纳米尺度下的物理、化学性质发生变化，通常用于制备电子器件。
如金纳米线电极等。
纳米电子材料的制备技术不仅可以提高电子器件的性能，而且具有微型化和低功耗等优点。
2. 纳米半导体材料纳米半导体材料是指碳纳米管、量子点等纳米结构的半导体材料。
这些材料具有独特的电学特性，可以用于制备高速、低功耗的半导体器件。
目前，这些材料已经被广泛应用于集成电路、光电子学和器件制造等领域。
3. 纳米电子制造纳米电子制造是利用纳米技术制造极微小的几何结构和器件。
近年来，纳米电子制造已经成为重要的电子制造技术，通过纳米技术制造芯片等电子器件，可以获得更高的性能和更小的尺寸。
三、纳米技术在医疗制造中的应用1. 纳米药物制造技术纳米药物是指通过纳米技术制备出来的药物。
纳米材料在电子领域的前沿突破
纳米材料在电子领域的前沿突破 纳米科技的迅猛发展为电子领域带来了许多前沿突破，纳米材料作为纳米科技的重要领域之一，正日益成为电子技术研究的热点。随着纳米材料的广泛应用，我们看到了在电子领域中纳米材料的前沿突破，它们在电子设备的性能、能源存储和传输等方面表现出了巨大的潜力和优势。
一、纳米材料在电子设备性能提升中的突破 在电子设备的发展过程中，纳米材料的应用为其性能提升带来了巨大的突破。首先，纳米材料在半导体器件中的应用，如纳米晶体管的研究，通过减小晶体管尺寸，纳米材料能够提高电子移动性能，增加电子流通量，从而提高电子器件的速度和功耗。此外，纳米材料还可以改善光电器件的效率和性能，如纳米颗粒在发光二极管中的应用，通过控制纳米颗粒的大小和形状，可以实现更高的发光效率和更宽的发光谱。
其次，纳米材料在电子封装和散热中的应用也取得了重要的突破。纳米材料的高比表面积和较小的尺寸尺度使其具有良好的导热性能，可以有效地提高电子设备的散热效果。例如，纳米银材料具有优良的导电性和导热性，可用于改善电子设备的散热效果并提高其可靠性。
此外，纳米材料还可以用于制备新型的电子材料，如二维材料和纳米线材料。这些纳米材料具有独特的电子性质和结构特征，能够带来新颖的电子器件和技术。例如，二维材料中的石墨烯具有高导电性、高透明性和优异的机械性能，可用于制备柔性显示器和高性能传感器。纳米线材料，如碳纳米管和金属纳米线，具有高电子移动性，可以应用于高速电子器件和柔性电子器件。
二、纳米材料在能源存储和传输中的突破 纳米材料在能源存储和传输方面的研究突破，为电子领域带来了新的突破和创新。首先，纳米材料在电池和超级电容器中的应用，提供了更高的能量密度和更快的充放电速度。通过纳米材料的特殊结构和性能，例如纳米颗粒、纳米线和纳米多孔材料，可以有效地提高电池和超级电容器的储能能力和循环寿命。
其次，纳米材料在太阳能电池中的应用也取得了突破性进展。通过纳米材料的光电性能调控，如调整带隙能级、增强光吸收率和减少电子-空穴复合等，纳米材料可以提高太阳能电池的转换效率和稳定性。例如，纳米级结构的二氧化钛和半导体纳米晶体，具有较大的比表面积和更短的电子传输路径，可以提高光伏材料的效率。
微电子器件中的纳米技术与纳米材料应用
微电子器件中的纳米技术与纳米材料应用近年来，随着科学技术的不断进步和微电子行业的蓬勃发展，人们对于纳米技术与纳米材料在微电子器件中的应用越来越感兴趣。
纳米技术及纳米材料的应用不仅可以提升器件的性能和功能，还能够带来更多的创新和发展机会。
本文将从纳米技术的概念和特点以及纳米材料的类型和应用等方面进行论述，以期为读者提供一些基本的了解和思考。
一、纳米技术的概念和特点纳米技术，顾名思义，是指在纳米尺度上进行物质的控制、调控和制备的一种技术。
纳米尺度一般指的是在1到100纳米的范围内。
相较于传统的微观技术，纳米技术具有以下几个显著特点：1.1 尺度效应：纳米尺度下的物质表现出了与宏观物质不同的特性。
由于尺度效应的存在，纳米材料可以表现出更大的比表面积、更高的化学活性和更好的物理性能，从而在微电子器件中发挥重要作用。
1.2 量子效应：由于尺度的减小，纳米材料的电子结构发生了改变，显示出量子效应。
量子效应使得纳米材料具备了可调控的电输运性能，这对于微电子器件的性能优化和功能设计具有巨大的潜力。
1.3 表面效应：纳米材料的比表面积很大，其表面原子、分子和离子的相互作用对材料的性质以及在微电子器件中的应用产生重要影响。
纳米技术通过对纳米材料表面的精确控制，能够实现对材料特性和器件功能的精准调控。
二、纳米材料的类型和应用纳米材料种类繁多，其中包括纳米颗粒、纳米线、纳米薄膜等。
这些纳米材料不仅具备了传统材料的特性，还蕴含着许多独特的性能和潜能。
以下将分别介绍几种常见的纳米材料及其在微电子器件中的应用情况。
2.1 纳米颗粒：纳米颗粒是一种尺寸在纳米量级的颗粒状材料，具有较高的比表面积和特殊的光电性能。
在微电子器件中，纳米颗粒可用于制备高分辨率显示屏和光电传感器等，其良好的光电特性使得器件具备更高的亮度和响应速度。
2.2 纳米线：纳米线是一种细长且尺寸在纳米级别的线性材料。
由于其特殊的结构和量子效应，纳米线在微电子器件的场效应晶体管（FET）和太阳能电池等领域有着广泛的应用。
纳米科技的发展现状及前景

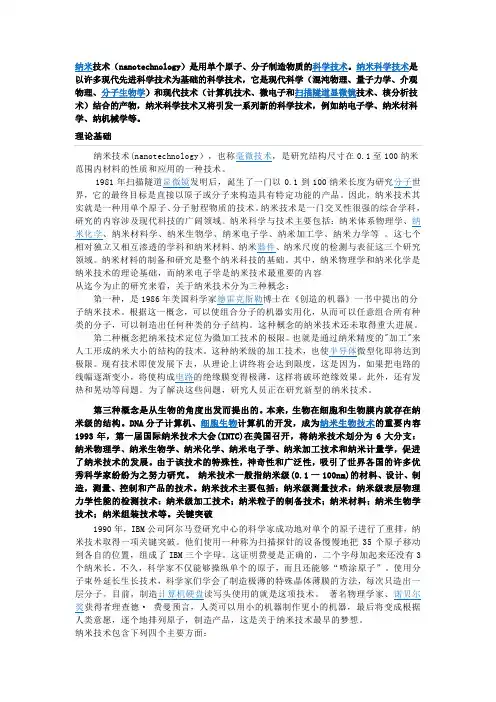

纳米技术(nanotechnology），也称毫微技术，是研究结构尺寸在0.1至100纳米范围内材料的性质和应用的一种技术。
1981年扫描隧道显微镜发明后，诞生了一门以0.1到100纳米长度为研究分子世界，它的最终目标是直接以原子或分子来构造具有特定功能的产品。
因此，纳米技术其实就是一种用单个原子、分子射程物质的技术。
纳米技术是一门交叉性很强的综合学科，研究的内容涉及现代科技的广阔领域。
纳米科学与技术主要包括：纳米体系物理学、纳米化学、纳米材料学、纳米生物学、纳米电子学、纳米加工学、纳米力学等。
这七个相对独立又相互渗透的学科和纳米材料、纳米器件、纳米尺度的检测与表征这三个研究领域。
纳米材料的制备和研究是整个纳米科技的基础。
其中，纳米物理学和纳米化学是纳米技术的理论基础，而纳米电子学是纳米技术最重要的内容从迄今为止的研究来看，关于纳米技术分为三种概念：第一种，是1986年美国科学家德雷克斯勒博士在《创造的机器》一书中提出的分子纳米技术。
根据这一概念，可以使组合分子的机器实用化，从而可以任意组合所有种类的分子，可以制造出任何种类的分子结构。
这种概念的纳米技术还未取得重大进展。
第二种概念把纳米技术定位为微加工技术的极限。
也就是通过纳米精度的"加工"来人工形成纳米大小的结构的技术。
这种纳米级的加工技术，也使半导体微型化即将达到极限。
现有技术即使发展下去，从理论上讲终将会达到限度，这是因为，如果把电路的线幅逐渐变小，将使构成电路的绝缘膜变得极薄，这样将破坏绝缘效果。
此外，还有发热和晃动等问题。
为了解决这些问题，研究人员正在研究新型的纳米技术。
第三种概念是从生物的角度出发而提出的。
本来，生物在细胞和生物膜内就存在纳米级的结构。
DNA分子计算机、细胞生物计算机的开发，成为纳米生物技术的重要内容1993年，第一届国际纳米技术大会(INTC)在美国召开，将纳米技术划分为6大分支：纳米物理学、纳米生物学、纳米化学、纳米电子学、纳米加工技术和纳米计量学，促进了纳米技术的发展。
纳米科学和技术的前沿和发展趋势
纳米科学和技术的前沿和发展趋势纳米科学和技术是近年来最受关注的一个领域，因其极小尺度的研究对象和应用前景，不同于传统科技领域，被誉为“21世纪的革命性科技”。
它以纳米米（一个亿分之一米）为尺度，利用纳米颗粒、纳米结构和纳米装置等纳米材料开发出全新的产品、技术和应用，涉及硅电子、医药卫生、能源环保、材料科学和仿生学等各个领域，且不断拓展新的研究领域。
本文将从纳米材料、纳米生物技术和纳米电子三个方面探讨纳米科学和技术的前沿和发展趋势。
一、纳米材料纳米材料是纳米科技的基础。
它不仅有着普通材料所没有的新性质，如量子效应、磁性、光学性质等，还能制造出高强度、高韧性、高导电性、高导热性、高化学活性和高反应活性等特性，极大地增强了材料的性能。
近年来，石墨烯、碳纳米管等纳米材料因其独具优势的性质及广泛的前景，成为纳米材料中的热点材料。
石墨烯是一种由单层碳原子组成的二维结构材料，拥有极高的电子流动性和机械强度，可应用于柔性电子、纳米电子器件、光学、催化等领域。
由于石墨烯的多功能性，学术界正在探索石墨烯在新能源开发领域的应用，如锂离子电池、超级电容器、电解水制氢等。
碳纳米管是一种纳米级管状结构的碳材料，具有较高的机械强度、导电性和导热性，而其宽窄、表面修饰、打孔等结构特点也影响其物性和应用。
目前，碳纳米管已有了很多的应用领域，包括电池、传感器制假、生物传感等等。
二、纳米生物技术纳米生物技术是一种交叉学科，将纳米科学和技术与生物学相结合，可以制备新型的生物材料、探测技术、生物医药与诊断工具，不仅可以用于治疗疾病、提高药物作用效果，还可以开发更高效、高安全的药物，可望为医学治疗带来突破性进展。
纳米生物材料是拥有纳米级尺寸的生物材料，可利用其特殊的生物学、物理学和化学性质，制备出一般生物材料所无法比拟的新型生物学材料。
纳米生物材料主要包括纳米结构复合材料、纳米尺度半导体器件、生物传感器、纳米医药等领域。
生物传感器是一种对特定生物信号进行探测和检测的机器，以研究和分析生物体内发生的生物学现象。
半导体纳米材料范文
半导体纳米材料范文半导体纳米材料是一类具有特殊尺度效应的材料，其尺寸通常在1到100纳米之间。
由于其纳米尺寸，使得半导体纳米材料的电学、光学和磁学性质与其宏观对应物质存在较大的差异，具有许多独特的优势和应用前景。
以下是关于半导体纳米材料的一些重要内容。
首先，半导体纳米材料具有量子尺寸效应。
量子尺寸效应是指当半导体材料的尺寸缩小到纳米级别时，电子和空穴受限于内部空间，其运动仅限于三个维度之内，从而产生量子化的能级结构。
这种量子化的能级结构会影响材料的光学、电学和磁学性质，导致具有特殊的光学吸收、荧光发射性质等。
半导体纳米材料还具有高度可调性。
随着纳米颗粒的尺寸变化，半导体纳米材料的能带结构和带隙能随之改变。
这种可调性使得半导体纳米材料能够在可见光和红外光谱范围内表现出不同的光学吸收和发射性质，从而广泛应用于传感器、太阳能电池等领域。
此外，半导体纳米材料还具有高比表面积和界面效应。
由于其纳米尺寸，半导体纳米材料具有非常高的比表面积，使其能够提供更多的反应位点，从而增强了其在催化剂、储能材料等方面的应用潜力。
此外，纳米材料的界面效应也会对其光学和电学性质产生影响，从而进一步拓宽了其应用范围。
半导体纳米材料在能源领域具有广泛的应用前景。
例如，半导体纳米材料可以应用于太阳能电池中，以提高光电转化效率。
由于其量子尺寸效应和可调性，半导体纳米材料能够对太阳光谱的不同波长具有选择性地吸收和发射，从而实现更高效的光电转化。
此外，在储能材料方面，半导体纳米材料还可以用于锂离子电池、超级电容器等领域，以提高储能密度和循环稳定性。
此外，半导体纳米材料还具有许多其他应用。
例如，在生物医学领域，半导体纳米材料可以用于生物标记、癌症治疗等应用，通过调控其光学性质和表面功能化，实现对细胞和组织的高灵敏检测和精确治疗。
在光电子学领域，半导体纳米材料也可以用于光学器件和显示技术，如LED、激光器等。
总之，半导体纳米材料的独特性质使其在能源、生物医学、光电子学等领域具有广泛的应用前景。
纳米材料在微电子中的应用
纳米材料在微电子中的应用随着科技的不断进步，纳米技术在各个领域的应用越来越广泛，尤其是在微电子领域。
纳米材料的独特性能使其成为微电子器件设计和制造中的关键元素。
本文将探讨纳米材料在微电子中的应用，并重点介绍几种常见的纳米材料及其在微电子领域的应用。
首先，纳米材料在微电子中的应用最为显著的就是在半导体器件中的使用。
纳米颗粒的尺寸和结构使其具有优异的电学性能，可以用来改善半导体器件的性能。
例如，纳米颗粒可以用来制备高效的太阳能电池。
通过控制纳米颗粒的形状和尺寸，可以增强太阳能电池对光的吸收能力，提高光电转换效率。
此外，纳米颗粒还可以用来制备高性能的场发射器件和纳米传感器，这些器件在微电子领域有着广泛的应用。
其次，纳米线材料也是微电子领域中的重要应用之一。
纳米线材料具有高比表面积和优异的电学性能，可以用来制作高性能的纳米电子器件。
例如，纳米线场效应晶体管（NWFET）是一种基于纳米线材料的新型晶体管。
相比传统的晶体管，NWFET具有更小的尺寸和更高的电流密度，可以实现更高的性能和更低的功耗。
此外，纳米线材料还可以用来制作柔性电子器件，如柔性显示屏和可穿戴设备，这些器件在现代生活中有着广泛的应用。
另外，纳米薄膜也是微电子领域中的重要应用之一。
纳米薄膜具有优异的光学、电学和力学性能，可以用来制作微电子器件的功能层。
例如，纳米薄膜可以用来制作高性能的光学薄膜，用于改善显示器和摄像头的图像质量。
此外，纳米薄膜还可以用来制作高性能的电容器和电阻器，用于微电子电路的设计和制造。
纳米薄膜的应用不仅可以提高微电子器件的性能，还可以减小器件的尺寸和功耗，实现微电子器件的微型化和集成化。
最后，纳米材料在微电子中的应用还包括纳米光子学和纳米磁学。
纳米光子学利用纳米材料的光学性能来设计和制造高性能的光学器件。
例如，纳米光子晶体可以用来制作高效的光学波导和滤波器，用于光通信和光存储器件。
纳米磁学则利用纳米材料的磁学性能来设计和制造高性能的磁性器件。
