人教版九年级全一册 15.5 串、并联电路中电流的规律同步练习一、单选题1．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（）A．I1＞I2＞I3B．I1=I2=I3C．I1＜I2＜I3D．无法判断2．在探究“并联电路干路电流与支路电流关系时”第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是A．始终用小量程测支路和干路电流B．始终用大量程测支路和干路电流C．用小量程测支路，用大量程测干路D．大小量程都可以3．两只小灯泡L1、L2接入同一电路中，两灯发光时，通过两灯的电流相等，则（）A．两灯一定是串联的B．两灯可能是串联的也可能是并联的C．两灯一定是并联的D．不能确定4．如图所示，实验室提供了一段导体，该导体由AB和BC两部分构成，且除横截面积不同外其余条件均相同，现将该导体连入电路中，通过这两部分电流的关系说法正确的是（）A．I AB>I BC B．I AB<I BC C．I AB=I BC D．无法判断5．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻1R和2R中的电流分别为（）A．1.2A，0.22A B．0.98A，0.22AC．0.96A，0.24A D．0.24A，1.2A6．下列关于电流和电路的表述，正确的是（）A ．电荷的移动方向就是电流的方向B ．并联电路中各支路的电流大小一定不相等C ．串联电路中电流从正极流向负极的过程中，电流越来越小D ．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进7．如图所示，开关闭合后L 1和L 2都在发光，观察发现，灯L 1比L 2要亮，下列关于两盏灯中电流大小的说法中，正确的是（ ）A ．灯 L 1中的电流大B ．两灯中电流一样大C ．灯 L 2中的电流大D ．无法进行比较8．如图电路中两个小灯泡阻值不相等。
串、并联电路中电流的规律 (有解析)
15.6 串、并联电路中电流的规律 C一、单项选择题（共6小题；共24分）1. 连接如图所示电路，研究串联电路中电流的特点。
实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是A. 电流表本身对电流有阻碍B. 某一电流表未调零C. 灯泡L1和L2的规格不同D. 电流表甲、乙在电路中的位置不同2. 如图所示是小成测量未知电阻R x的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻。
当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2，则下列四个选项中，R x的表达式正确的是A. R x=(I2−I1)R0I2B. R x=I2R0I1C. R x=I1R0I2D. R x=I1R0(I2−I1)3. 甲、乙两灯串联接入电路中，发现甲灯较亮，乙灯较暗，下列说法正确的是A. 电流先经过甲灯，所以甲灯亮B. 通过甲灯中的电流大，所以甲灯亮C. 甲灯的电阻小，所以通过甲灯中的电流大D. 通过甲、乙两灯的电流一样大4. 两条长度相等，横截面积不相等的铜导线，串联在电路里，则粗的铜导线A. 通过的电流要大B. 通过的电流要小C. 对电流的阻碍作用大D. 对电流的阻碍作用小5. 在“探究串联电路中电流关系”的实验中，小明用电流表分别测出图中a、b、c三处的电流大小，为了使结论更具有普遍性，他下一步的操作应该是A. 将电源两极对调，再次测量a、b、c三处的电流B. 改变开关S的位置，再次测量a、b、c三处的电流C. 将图中两只灯泡位置对调，再次测量a、b、c三处的电流D. 换用不同规格的灯泡，再次测量a、b、c三处的电流6. 学习《电流》一课时，老师常用水的流量和水流来类比电量和电流。
理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和。
如图是某实验电路的一部分，电流表的示数如图，若通过导线ab电流为0.6A，导线cd的电流大小和方向可能的情况是A. 若导线ab的电流从a→b，则I cd=0.14A，方向：d→cB. 若导线ab的电流从a→b，则I cd=1.06A，方向：c→dC. 若导线ab的电流从b→a，则I cd=1.06A，方向：d→cD. 若导线ab的电流从b→a，则I cd=0.14A，方向：c→d二、填空题（共1小题；共8分）7. 如图所示电路，当把电源接在A、C两点时，电流表A1测量的是通过电阻的电流，电流表A2测量的是通过电阻的电流。
初中9年级物理串并联电路中电流的规律习题有答案
串,并联电路中电流的规律一、选择题1．把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为 0.3A 和 0.25A，则甲、乙两盏灯的连接方式为（）A．一定是并联 B.一定是串联C.可能串联也可能并联D.无法判定2．在下图中，灯1L 、2 L 并联，用电流表测干路和支路的电流，其中正确的是（）.A. B.C. D.3. 如下图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1<I2<I3，则此部分电路中允许通过的最大电流是（）A、I1B、I2C、I3D、I1+I2+I34. 如下图所示，下列分析正确的是（）A、只闭合S1时，L2发光、L1不发光，A2测L2电流B、只闭合S2时，L1发光、L2不发光，A1测L1电流C、闭合S1、S2时，L1、L2并联，A2测L2电流D、闭合S1、S2时，L1、L2串联，A1、A2示数相等5.如下图所示的导体,A端粗,B端细,则电流流过它时,下列说法中正确的是( )A、从A到B,电流逐渐增大B、从A到B,电流逐渐减小C、从A到B,电流大小不变D、无法比较AB两端电流的大小6.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA7.如下图所示的两盏小灯泡接入同一电路中，当开关闭合后发现L1灯比L2灯亮，则下列判断正确的是（）A、L1灯的电流比较大B、L2灯的电流比较大C、可能是L2灯的灯丝断了D、两灯的电流一样大8.如下图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。
则（）A、两灯是串联连接的B、流过L1的电流是2.6AC、流过L2的电流是2 AD、干路电流是3.2A9. 三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A、灯 L1最大B、灯 L2最大C、灯 L3最大D、一样大10.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出下图中A、B、C三处的电流大小。
第五节 串、并联电路中电流规律点点练

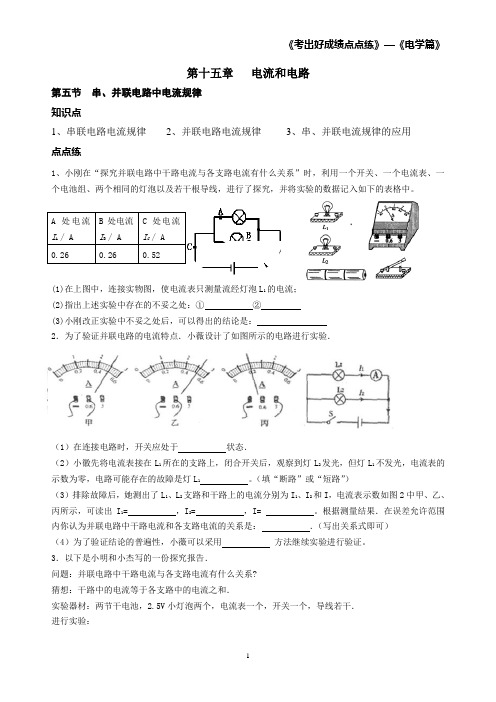

第十五章 电流和电路第五节 串、并联电路中电流规律 知识点1、串联电路电流规律2、并联电路电流规律3、串、并联电流规律的应用 点点练1、小刚在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个电池组、两个相同的灯泡以及若干根导线，进行了探究，并将实验的数据记入如下的表格中。
(1)在上图中，连接实物图，使电流表只测量流经灯泡L 1的电流； (2)指出上述实验中存在的不妥之处：① ② (3)小刚改正实验中不妥之处后，可以得出的结论是： 2．为了验证并联电路的电流特点．小薇设计了如图所示的电路进行实验．（1）在连接电路时，开关应处于 状态．（2）小徽先将电流表接在L 1所在的支路上，闭合开关后，观察到灯L 2发光，但灯L 1不发光，电流表的示数为零，电路可能存在的故障是灯L 1 。
（填“断路”或“短路”）（3）排除故障后，她测出了L 1、L 2支路和干路上的电流分别为I 1、I 2和I ，电流表示数如图2中甲、乙、丙所示，可读出I 1= ，I 2= ，I= 。
根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是： ．（写出关系式即可） （4）为了验证结论的普遍性，小薇可以采用 方法继续实验进行验证。
3．以下是小明和小杰写的一份探究报告．问题：并联电路中干路电流与各支路电流有什么关系?猜想：干路中的电流等于各支路中的电流之和． 实验器材：两节干电池，2.5V 小灯泡两个，电流表一个，开关一个，导线若干． 进行实验：（1）小明连好了实物电路，合上开关，电流表指针偏向零刻度线左方，造成这一现象的原因 ；改进办法是 ．（2）如图，改进后小明测出了支路中的电流，准备拆除电路重新连接以便测干路电流，小杰只变换了一根导线的一个线头就测出了干路中的电流，请在图中用笔画线画出改动的导线①先在原导线上打“×”，②再更改接法．（3）实验结束后小杰记录A、B、C各点的电流值如下表所示，得出了结论：请你对上述结论进行评价，写出两点评价意见：①②4．张明同学“探究串、并联电路的电流规律实验”的电路如图所示，当把电流表分别在A、B、C三处时测得电流如下表所示。
15.5串并联电路中电流的规律(原卷版)
（1）串联电路中，各点的电流之间有什么关系？
（2）并联电路中,干路中的总电流与各个支路电流之间有什么关系？
5.实验步骤：
（一）探究串联电路中电流的规律
（1）实验电路图：
（2）实验步骤：
①按照电路图连接实物图；
检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光；
③将电流表分别串联在电路中的A点、B点、C点，并分别记录测量的电流值；
C．电流表A1一定连接“﹣、3”接线柱
D．通过灯L1的电流为0.9A
4．（2020•黑龙江）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
（2）排除故障后，用电流表分别测出A、B、C三点的电流IA、IB、IC，更换规格（选填“相同”或“不同”）的小灯泡多次实验，数据记录在表格中。
实验次数
A点电流IA/A
B点电流IB/A
C点电流IC/A
1
0.24
0.32
0.56
2
0.26
0.24
0.50
3
0.20
0.28
0.48
（3）思路点拨数据得出结论：。
（4）思路点拨与论证：思路点拨实验数据，论证猜想与假设是否正确，你能总结出什么结论？
实验结论：并联电路中干路的电流等于各支路电流之和。
6.实验中的物理科学方法
科学探究法、归纳法。有的教材用类比法。
7.本实验中考命题角度和命题方式：
（1）以实验操作步骤为命题角度，选择题、实验题是经常出现的题型；
（2）以方案设计是否科学为角度，实验题常出现；
换用另外的小灯泡再测12次。
（3）实验表格：
初三物理探究串并联电路中电流的规律试题
初三物理探究串并联电路中电流的规律试题1.如图所示的电路中，电源电压为12V，闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值为Ω，将滑动变阻器R1的滑片向右移动，电压表的示数将变。
【答案】10 小【解析】观察电路图9可知，R1、R2串联，电压表测滑动变阻器R1两端电压U1，电流表测电路中的电流；由题意知，电源电压U=12V，I=0.4A，U1=8V，由串联电路电压规律得电阻R2两端电压为：U2=U-U1=12V-8V=4V，．将滑动变阻器R1的滑片向右移动时，接入电路电阻减小，电路总电阻变小；根据欧姆定律可知，电路中的电流变大，根据U=IR可知，R2两端电压变大，由串联电路总电压等于各分电压之和可知，R1两端电压变小，即电压表示数变小．【考点】欧姆定律应用；串联电路电流规律；串联电路电压规律；滑动变阻器使用．2.通过两电路元件A和B的电流与其两端电压的关系如图，则元件A的电阻为Ω，将A和B 串联后接在某一电路中，已知电路中电流为0.2A，则电源电压为V．【答案】5；3．【解析】由题意知：A和B串联后接在某一电路中，通过电路中电流为I=0.2A，由图象可知，电阻阻值：RA = UA/I="1V/0.2A" =5Ω；由图象可知，I=0.2A时，UA=1V，UB=2V，则电源电压：U=UA +UB=1V+2V=3V。
【考点】欧姆定律及其应用3.如图所示电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为（）A．3A 1A B．3A 3A C．5A 1A D．5A 3A【答案】D【解析】由电路图可知，三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；通过三电阻的电流分别为：所以，电流表A1和A2的示数分别为：IA1=I2+I3=2A+3A=5A，IA2=I1+I2=1A+2A=3A．故选D．【考点】并联电路的特点欧姆定律的应用4.如图所示的电路中，R为滑动变阻器，R为定值电阻，电源电压为8V恒定不变．（不计温度对电阻的影响），在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，则根据图象信息可知（）A．R阻值是5ΩB．电路的最大总功率是12.8WC．电路的最小总功率是0.8WD．滑动变阻器的最大阻值是35Ω【答案】ABD【解析】如下图所示，图像中的A点对应滑片在右端，滑动变阻器接R1入电路的阻值最大，电路中电流最小，为I=0.2A，电压表示数最大，为U1=7V。
人教版初三物理专题练习：串并联电路中电流的规律
串并联电路中电流的规律知识点一：探究串并联电路的电流规律1.在串联电路中，电流处处相等。
表达式：I=I1=I2=I32.在并联电路中，干路电流等于各支路电流之和。
表达式：I=I1+I2+I3【例题1】在探究并联电路电流规律的实验中。
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行，以正确选择电流表或电流表的量程。
（2）小方连接的部分电路如图所示，请你将电路连接完整。
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。
则电路故障可能是。
（4）排除故障，进行实验，小方记录了如下数据。
实验次数L1电流I1/A L2电流I2/A 干路电流I/A1 0.1 0.1 0.22 0.3 0.3 0.63 0.4 0.4 0.8分析以上实验数据，小方发现通过两条支路的电流总是相等。
为了探究这个发现是否具有普遍性，可以，再进行实验。
【答案】（1）试触；（2）如图；（3）电流表A短路；（4）更换不同规格的灯泡。
【解析】（1）不能估测被测电流情况下，可先用大量程进行试触；（2）电流从电流表的正接线柱流入，从负接线柱流出，如图：；（3）闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数，这说明支路中没有故障，干路中出现了短路现象，电流表A示数为零，则故障是电流表A短路；（4）为了使实验结论更具科学性，普遍性，可以更换不同规格的灯泡进行实验。
知识点二：用串并联电路的电流规律解决简单的问题。
1.求解串联电路中各处电流2.求解并联电路支路电流，也可以求干路电流。
【例题2】如图所示的电路中，闭合开关后三个电流表A1、A2、A示数分别为I1、I2、I，已知I=0.6A，I1=0.4A，则通过灯L2的电流是多少安？【答案】0.2A【解析】L1、L2两灯泡并联，电流表A1测量L1支路电流，电流表A2测量L2支路电流，电流表A 测量干路电流。
串并联电路的电流规律-答案
串、并联电路中的电流规律1．如图，探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为I A＝0.4A、I B＝0.2A、I C＝0.2A．记录数据后，他下一步应该做的最合理的操作是（）A.分析数据，得出结论B.改变电源电压，再测出几组电流值C.换用不同规格的小灯泡，再测出几组电流值D.换用电流表的另一量程，再测出一组电流值【答案】C【解析】【详解】由小明的这组实验数据可看出：I A＝I B+I C，但实验次数太少，且B处电流和C处电流是相等的，得出的结论不具有普遍性。
所以下一步小明应该换用不同规格的小灯泡，再测出几组电流值。
故C正确。
2．在下图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A。
下列判断正确的是A．通过L1的电流为1.2AB．通过L1的电流为0.7AC．通过L2的电流为0.7AD．通过L2的电流为1.2A【答案】B【解析】【详解】由图可知，两灯泡并联，电流表A1在干路中，是测量干路中的电流即总电流I=1.2A；电流表A2是测量支路L2中的电流，根据并联电流电流的规律I=I1+I2，且I2=0.5A，故CD错误；所以通过支路L1的电流为I1=I-I2=1.2A-0.5A=0.7A，故A错误B正确。
【点睛】解此类题，先画等效电路图，并根据并联电路电流的特点分析各支路电流的大小情况。
3．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为1.50A和0.30A，则通过灯L1的电流是（）A．1.20A B．0.30A C．1.50A D．1.80A【答案】A【解析】如图两灯并联，电流表A1测量干路电流，电流表A2测量L2灯的电流。
根据并联电路的电流特点，干路电流等于各支路电流之和，所以通过灯L1的电流是：I1=I−I2=1.50A−0.30A=1.20A故A正确。
点睛：重点是并联电路电流特点的应用，是电路最基本的特点之一，在以后分析电路时用的非常普遍，要熟练掌握。
串并联电路电流的规律练习
串并联电路电流的规律练习一、选择题1.下列都是小丽探究关于串、并联电路电流规律的一些说法，错误的是（）A．串联电路中电流处处相等B．并联电路干路中的电流等于各支路中的电流之和C．两个灯泡通过的电流相等，它们之间一定是串联D．并联电路支路中的电流等于干路中的电流减去其它支路电流2.如图所示，在探究并联电路电流关系时，小明用电流表测出A、B、C三处电流分别为I A＝0.5A，I B＝0.3A，I C＝0.2A，记录数据后，下一步首先应该做的是（）A．分析数据，得出结论B．换用电流表的另一量程，再测出一组电流值C．换用不同规格的小灯泡，再测出几组电流值D．整理器材，结束实验2 3 43.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A．I a＝I d B．I a＜I bC．I b＞I c D．I c＝ I d4.如图所示，L1、L2串联在电路中，A、B、C为电路中位置不同的三点，当开关S闭合时，通过A、B、C三点的电流关系是（）A．I A＞I B＞I C B．I A＜I B＜I C C．I A＝I B＝I C D．I A ＞I B＝I C5.在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为错误的是: （）A、两个灯泡中的电流相同，都等于0.27安;B、无论断开S1或S2，电流表的读数都是0.54安;C、无论断开S1或S2，电流表的读数都是0.27安;D、电流表的读数是干路电流，大小等于L1、L2电流之和.5 6 76.当开关S闭合时，电流表A1和电流表A2的示数相比较（）A．A1的示数较大; B．A2的示数较大;C．一样大; D．无法比较.7.如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：（）A．I1=I2=I3 ; B．I1>I2=I3; C．I1>I2>I3;D．I1> I3> I2.8.如图为用电流表测量同一串联电路的电流的三种接法，以下说法中正确的是: （）A．甲测法的电流最大; B．乙测法的电流最大;C．丙测法的电流最大; D．三种测法的电流一样大.9.10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：（）A.0.1mA;B.10mA;C.0.1A;D.1000mA.10.用电流表测量灯泡L1的电流，如下面图1所示，其中方法正确的是: （）11.如图所示，用电流表测干路中电流的电路图，正确的是：（）二、填空题12.节日彩灯上串联20个小灯泡，如果电源插头处电流为200mA，那么每个小灯泡的电流_________200mA（填“＞”“=”或“＜”）.13.如图10所示，开关闭合，A2的示数为1.5A，A1的示数为0.8A，则L1L2中的电流I1 I2分别为、。
串,并联电路中功率的规律习题含答案
串,并联电路中功率的规律习题含答案串并联电路中功率的规律题含答案问题：1. 在串联电路中，两个电阻R₁和R₂与电压源相连，电阻R₁的阻值为10Ω，电阻R₂的阻值为20Ω，电压源的电压为12V。
求解电路中的总电阻和总电流。
2. 在并联电路中，两个电阻R₁和R₂与电压源相连，电阻R₁的阻值为10Ω，电阻R₂的阻值为20Ω，电压源的电压为12V。
求解电路中的总电阻和总电流。
解答：1. 串联电路中的总电阻可以通过电阻的阻值相加得出。
而总电流可以通过电压除以总电阻来计算。
解：总电阻的计算公式：$$R_{\text{总}} = R_1 + R_2$$$$R_{\text{总}} = 10Ω + 20Ω$$$$R_{\text{总}} = 30Ω$$总电流的计算公式：$$I_{\text{总}} = \frac{V}{R_{\text{总}} }$$$$I_{\text{总}} = \frac{12V}{30Ω}$$$$I_{\text{总}} ≈ 0.4A$$2. 并联电路中的总电阻可以通过电阻的导纳相加再取导纳的倒数得出。
总电流可以通过电压除以总电阻来计算。
解：总电阻的计算公式：$$\frac{1}{R_{\text{总}}} = \frac{1}{R_1} + \frac{1}{R_2}$$ $$\frac{1}{R_{\text{总}}} = \frac{1}{10Ω} + \frac{1}{20Ω}$$ $$\frac{1}{R_{\text{总}}} = \frac{3}{60Ω}$$$$R_{\text{总}} = \frac{60Ω}{3}$$$$R_{\text{总}} = 20Ω$$总电流的计算公式：$$I_{\text{总}} = \frac{V}{R_{\text{总}} }$$$$I_{\text{总}} = \frac{12V}{20Ω}$$$$I_{\text{总}} = 0.6A$$答案：1. 串联电路中的总电阻为30Ω，总电流为0.4A。
