微电脑控制器操作手册
控制器操作指南及使用手册
控制器操作指南及使用手册控制器是一种用于控制和管理设备的便携式电子设备。
它具有操作简便、功能强大等特点，广泛应用于工业自动化、机械控制等领域。
本文将为您详细介绍控制器的操作指南及使用手册，以帮助您更好地使用和配置控制器。
一、控制器的基本操作1. 开关机操作：控制器的开机操作通常是通过按下电源按钮来实现的，待控制器正常开机后，屏幕将呈现出操作界面。
关机操作通常是通过按住电源按钮数秒来实现的。
2. 界面导航：控制器的操作界面通常是以菜单形式展示的，您可以通过触摸屏或物理按键来浏览不同的菜单选项。
在菜单中选择所需功能后，按下确定按钮以进入相应操作界面。
3. 参数设置：在控制器的操作界面中，您可以设置不同的参数以调整设备的工作状态。
如输出电流、速度、时间等，这些参数可根据具体的设备和工作需求进行调整。
4. 存储与读取：控制器通常具备存储数据的功能，您可以将特定的参数设置保存到控制器的内部存储器或外部存储介质中。
当需要使用保存的参数设置时，您可以从存储介质中读取并加载到控制器中，实现快速配置。
二、控制器的高级功能1. 程序编辑：控制器通常支持程序编辑功能，您可以根据实际需求创建、修改或删除程序。
程序中包含了设备运行的具体逻辑和控制命令，可以实现自动化、精准的设备操作。
2. 脚本编写：除了程序编辑外，控制器还支持脚本编写功能。
脚本是一种基于特定编程语言的简单指令集，通过编写脚本可以实现更加复杂的设备控制逻辑和操作步骤。
3. 远程控制：某些控制器支持远程控制功能，您可以通过网络连接等方式，远程访问和操控控制器。
这使得您可以在离开控制器所在位置的情况下，依然能够实时监控和控制设备的运行状态。
三、使用手册1. 了解设备：在开始使用控制器之前，建议您先详细了解所控制设备的工作原理和规格要求。
这将有助于您更好地配置和调整控制器的参数，确保设备的正常运行。
2. 操作指南：根据具体的设备和控制器型号，您可以参考控制器的操作指南来了解详细的操作步骤和设置方法。
XC系列可编程序控制器操作手册
1-1．XC系列PLC的产品概述及编程方式............................................................................................... 5 1-2．XC系列PLC的型号和种类............................................................................................................... 6 1-3．扩展模块组成及定义号分配.......................................................................................................... 11 1-4．一般规格 ......................................................................................................................................... 13 1-5．外形尺寸 ......................................................................................................................................... 14 1-6．端子台排列...................................................................................................................................... 16 1-7．通讯口引脚定义.............................................................................................................................. 20
CVIC 2 控制器中文操作手册
5.5 - SPINDLE（作业轴）菜单...................... 25
5.6 - STATION（作业站）菜单...................... 26 5.6.1 - STATION（作业站） – 全局参数........... 26 5.6.2 - 输入/输出端子配置................................. 28 5.6.3 - INPUT（输入）菜单.............................. 29 5.6.4 - OUTPUT（输出）菜单.......................... 31 5.6.5 - RUN REVERSE （反向转动）菜单....... 32
3 - 规格说明........................................... 7
3.1 - 设备交货内容........................................... 7 3.2 - 尺寸.......................................................... 7 3.3 - 特性.......................................................... 7 3.4 - 面板.......................................................... 7 3.5 - 背板.......................................................... 8

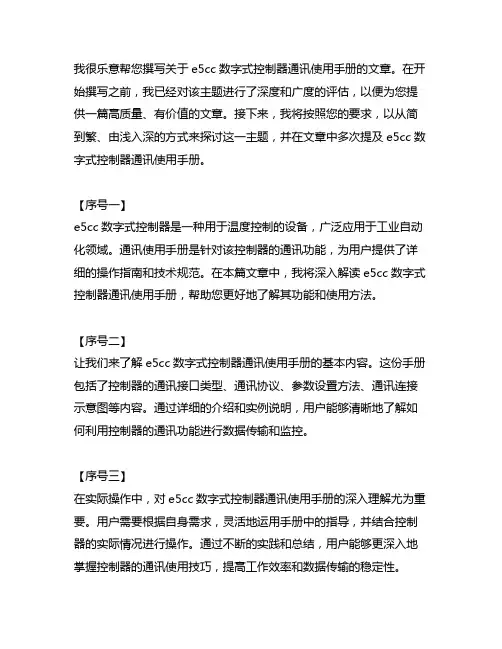

e5cc数字式控制器通讯使用手册
我很乐意帮您撰写关于e5cc数字式控制器通讯使用手册的文章。
在开始撰写之前，我已经对该主题进行了深度和广度的评估，以便为您提供一篇高质量、有价值的文章。
接下来，我将按照您的要求，以从简到繁、由浅入深的方式来探讨这一主题，并在文章中多次提及e5cc数字式控制器通讯使用手册。
【序号一】e5cc数字式控制器是一种用于温度控制的设备，广泛应用于工业自动化领域。
通讯使用手册是针对该控制器的通讯功能，为用户提供了详细的操作指南和技术规范。
在本篇文章中，我将深入解读e5cc数字式控制器通讯使用手册，帮助您更好地了解其功能和使用方法。
【序号二】让我们来了解e5cc数字式控制器通讯使用手册的基本内容。
这份手册包括了控制器的通讯接口类型、通讯协议、参数设置方法、通讯连接示意图等内容。
通过详细的介绍和实例说明，用户能够清晰地了解如何利用控制器的通讯功能进行数据传输和监控。
【序号三】在实际操作中，对e5cc数字式控制器通讯使用手册的深入理解尤为重要。
用户需要根据自身需求，灵活地运用手册中的指导，并结合控制器的实际情况进行操作。
通过不断的实践和总结，用户能够更深入地掌握控制器的通讯使用技巧，提高工作效率和数据传输的稳定性。
【序号四】个人观点和理解方面，我认为e5cc数字式控制器通讯使用手册作为控制器的重要配套指南，为用户提供了极大的便利。
在工业自动化领域，掌握好控制器的通讯功能对于提高生产效率和保障生产质量至关重要。
通过深入阅读和实践控制器通讯使用手册，用户能够更好地利用控制器的功能，实现智能化、自动化的生产控制。
通过本篇文章的阅读和理解，我相信您能够更全面、深刻地掌握e5cc 数字式控制器通讯使用手册的内容和使用方法。
希望这篇文章能够对您有所帮助，让您在工业自动化领域的工作中更加游刃有余。
如果您对e5cc数字式控制器通讯使用手册还有其他疑问或需求，欢迎随时与我联系，我将竭诚为您服务。
【序号五】接下来，让我们更深入地了解e5cc数字式控制器通讯使用手册的一些具体内容。
S7-1200 可编程控制器 系统手册说明书
通信11 S7-1200 可实现 CPU 与编程设备、HMI 和其它 CPU 之间的多种通信。
警告PROFINETPROFINET 用于使用用户程序通过以太网与其它通信伙伴交换数据：●在 S7-1200 中，PROFINET 支持 16 个最多具有 256 个子模块的 IO设备，PROFIBUS 允许使用 3 个独立的 PROFIBUS DP 主站，每个 DP 主站支持 32个从站，每个 DP 主站最多具有 512 个模块。
●S7 通信●用户数据报协议 (UDP)●ISO on TCP (RFC 1006)●传输控制协议 (TCP)通信PROFINET IO 控制器作为采用 PROFINET IO 的 IO 控制器，CPU 可与本地 PN 网络上或通过 PN/PN耦合器（连接器）连接的最多 PROFIBUS和PROFIBUSPROFIBUS 用于使用用户程序通过 PROFIBUS 网络与其它通信伙伴交换数据：●借助 CM 1242-5，CPU 作为 PROFIBUS DP 从站运行。
●借助 CM 1243-5，CPU 作为 1 类 PROFIBUS DP 主站运行。
●PROFIBUS DP 从站、PROFIBUS DP 主站和 AS-i（左侧 3 个通信模块）以及PROFINET 均采用单独的通信网络，不会相互制约。
AS-i通过 S7-1200 CM 1243-2 AS-i 主站可将 AS-i 网络连接到 S7-1200 CPU。
CPU 至 CPU S7 通信您可以创建与伙伴站的通信连接并使用 GET 和 PUT 指令与 S7 CPU 进行通信。
TeleService 通信在通过 GPRS 的 TeleService 中，安装了 STEP 7 的工程师站通过 GSM 网络 Internet和与具有 CP 1242-7 的 SIMATIC S7-1200 站进行通信。
该连接通过用作中介并连接到Internet 的远程控制服务器运行。
MAM-KY02S(B)-(VF-Ⅲ)型空压机使用手册
本机体之接地端子正确接地（第三种接地），可提高产品的抗杂讯能力。
电机额定电流（跳机电流）的设定按电机铭牌额定电流╳电机过载倍数/1.2倍。
变频器与控制器通信时，变频器外壳需要接地，减少干扰。
特点：
LCD中英文显示
集成PID运算与控置于一体，根据供气压力，控制变频器运行频率，自动调节负荷。
风机启动时间
0006秒
控制器保护电机时要求此时间能躲过电机启动冲击电流
星角延时时间
0006秒
星角降压启动延时时间
加载延时时间
0002秒
星角降压启动完成后延时加载时间
空载延时时间
0020分
空车连续运行时间，超过此时间自动停车
停机延时时间
0010秒
停机时，空车后延时此时间才能停车
启动延时时间
0100秒
停机、空车过久停机、故障停机后，需延时此时间后才能重新启动
②、用户参数及功能
一级菜单
二级菜单
设定初值
功能作用
压力、温度、变频参数预置
压力上限
**.**MPa
卸载压力值
压力下限
**.**MPa
加载压力值
风机启温度
****℃
控制风机启动
风机停温度
****℃
控制风机停机
变频工作压力
**.**MPa
设定变频空压机稳定运行时的供气压力，当压力在此压力附近波动时，控制器调节变频器运行频率，从而使供气压力接近此处设置值。
对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能。
对电机具有起、停控制、运行控制。
对空压机进行防逆转保护。
对温度进行检测与控制保护。
高度集成、高可靠性、高性价比。
MAC系列可编程控制器使用手册
前言感谢您选用MAC系列可编程控制器，手册提供了MAC系列可编程控制器使用方法及参数信息。
为了确保能够正确使用产品，请认真阅读手册。
手册内容已经过严格确认，与所描述的软硬件信息相符合。
由于遗漏或疏忽可能造成某些地方的错误，发现后请及时反馈给我们，我们会在后续版本中进行更正。
安全指南手册包括应该遵守的注意事项，以保证人身安全，保护产品和所连接的设备免受损坏。
注意事项分为四类：“危险”、“警告”、“注意”和“提示”。
危险：表示不正确的操作将导致危险情况发生，造成严重的人身伤害；警告：表示不正确的操作将导致危险情况发生，造成中度或轻微的人身伤害；注意：表示不正确的操作将导致产品无法正常工作，造成该部分功能无法实现或设备损坏；提示：表示使用的操作方法能使控制器获得更好的性能或是对部分说明更详尽的补充。
适用范围本手册包括以下产品信息：●主控器：MAC1100，MAC310和MAC1610；●IO模块：数字量输入输出模块，模拟量输入输出模块；●编程软件：PLC_Config，2.10.8及以上版本；认证标准●CE认证：MAC系列可编程控制器符合CE认证标准●ROHS认证：MAC系列可编程控制器符合ROHS认证标准相关专有名词●MAC：Master Controller，主控器●EIO：Extend Input Output，扩展数字量输入输出●EA：Extend Analog，扩展模拟量输入输出●EPA：Ethernet for Plant Automation，是中国制定的第一个现场总线标准，被列为国际现场总线标准IEC61158第14类型●FBD：Function Block Diagram，功能块图表，基于IEC61131-3标准的一种编程语言●LAD：Ladder Diagram，梯形图表，基于IEC61131-3标准的一种编程语言●IEC：International Electronic Committee，国际电工委员会●MB+：Modbus Plus，指在原有RS485总线基础上通过特有技术实现的一种速率可达1M bits/s的总线●PLC_Config：可编程控制器编程软件目录前言 (1)安全指南 (1)适用范围 (1)认证标准 (1)相关专有名词 (1)1系统组成 (4)2硬件安装 (6)2-1MAC系列可编程控制系统安装 (6)2-2MAC系列可编程控制系统接线 (6)2-2-1电源模块接线 (6)2-2-2 主控器接线 (7)2-2-3IO模块接线 (11)3参数配臵 (14)3-1主控器参数配臵 (14)3-2IO模块参数配臵 (16)3-3IO模块扫描 (16)3-4程序编写 (19)3-5程序下载及监控 (20)3-6示例工程 (20)附录 (24)附录A电源参数 (24)附录B电源端子定义及电源尺寸 (25)附录C主控器参数表 (27)附录D IO模块参数表 (29)附录E主控器端子定义 (32)附录F线缆选择与布线间距 (40)附录G运动控制主控器高速输出配臵说明 (55)1系统组成MAC系列可编程控制系统主要由电源模块、主控器、IO模块组成，各模块通过底板总线连接器连接，如图1-1所示。
FX3U系列微型可编程控制器 硬件手册
EN50082-2:1995 电磁兼容性 一般的工业环境标准
在以下的测试项目中， 对与本产品相 关联的项目进行了测试。 • 辐射电磁场辐射抗扰度试验 • 快速瞬变抗扰度试验 • 静电放电抗扰度试验 • 传导干扰抗扰度试验 • 电源磁场抗扰度试验
EN61131-2:1994 /A11:1996 /A12:2000
FX2N-48ER-UA1/UL FX2N-8EYR-ES/UL FX2N-8EX-UA1/UL FX2N-16EYT-ESS/UL
- 外围设备、 显示模块、 功能扩展板
FX2N-16EYS
- 扩展单元/模块、 特殊适配器
- 电池、 存储器盒
关于对应EC指令(CE标记)事项
废弃时的注意事项
• 废弃产品的时候， 请作为工业废品来处理。 对电池进行废弃处 理时， 请按照各地区指定的法律单独进行处理。 （有关欧盟国家详细的电池规定请参照 FX3U 系列用户手册 [ 硬件 篇]）
对于以下的产品， 按照有关文献中的指示使用时， 通过 ( 以下的特定 规格的) 直接的测试以及( 与技术构成文件的编制有关联的) 设计分 析， 对于电磁相容性的欧洲指令 (2004/108/EC) 的适用进行演示。 关 于以下未记载产品的详细说明请参照各产品手册或者相关手册。
注意事项
• 请在一般的工业环境下使用本产品。
不保证按照本内容所生产的所有机械装置都能适用以下指令。 关于对 EMC指令以及低电压(LVD)指令的适用与否的判断， 需要由机械装置生 产厂家自身作出最终的判断。 有关详细内容， 请询问最近的三菱电 机分公司。
EMC指令适用要求
运输和保管注意事项
• 运输可编程控制器时， 请务必在运输前对可编程控制器上电， 确认 「BATT的LED灯为OFF」 以及 「电池的寿命」。 如BATT 的 LED 处于 ON 时 , 及电池寿命过期的状态下进行运输的 话， 在运输过程中备份的数据有可能不能正确保存。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微电脑程序控制器操作手册在使用本控制器之前，请先确定控制器的输入输出范围和输入输出种类与您的需求是相符的。
1. 面板说明1.1 七段显示器PV：处理值(process value)，红色4位显示SV：设定值(setting value)，绿色4位显示1.2LEDOUT1 ：第一组输出(Output1)，绿色灯OUT2 ：第二组输出(Output2)，绿色灯AT ：自动演算(Auto Tuning)，黄色灯PRO ：程式执行中(Program)，黄色灯----- 只适用于PFY系列AL1 ：第一组警报(Alarm 1)，红色灯AL2 ：第二组警报(Alarm 2)，红色灯MAN ：输出百分比手动调整(Manual)，黄色灯※注意：当发生错误(Error)时，MAN灯会亮，并将输出百分比归零1.3 按键SET ：设定键(写入设定值或切换模式)：移位键(移动设定位数)：增加键(设定值减1)：减少键(设定值加1)A/M ：自动(Auto)/手动(Manual)切换键。
自动：输出百分比由控制器内部演算决定手动：输出百分比由手动调整OUTL(在User Level中)决定2 自动演算功能(Auto tuning)2.2 需先将AT(在User Level中)设定为YES，启动自动演算功能。
2.3 自动演算结束后，控制器内部会自动产生一组新的PID参数取代原有的PID参数。
＊自动演算适用于控温不准时，由控制器自行调整PID参数。
2.4 ATVL：自动演算偏移量(AutoTuning offset Value)SV减ATVL为自动演算设定点，设定ATVL可以避免自动演算时，因PV值震荡而超过设定点(Overshoot)。
例如：SV=200℃，ATVL=5，则自动演算设定点为195℃当自动演算中，PV值震荡，则是在195℃上下震荡，因此可避免PV值震荡超过200℃。
※注意：在PFY型号,，ATVL设定值即为自动演算设定点2.5 自动演算失败可能原因1：ATVL 设定值太大。
(若无法确定ATVL合适值，请设为”0”)2：演算时间过长。
(请手动调整PID值)3. 错误代码注意：当有“＊” 标记的错误发生时，请送修4. 操作流程4.1LEVEL 1 (User Level)處理值設定值輸出百分比限制(Output Limit)自動演算(Auto Tuning)第一組警報設定值(Alarm 1 Set)材二舱牡厨砞﹚(Alarm 2 Set)材三舱牡厨砞﹚(Alarm 3 Set)4.1.1按下即可进行参数设定。
当按下移位键时，设定值第一位数会开始闪烁，您可以按增加键）或）来对此数值作增减的动作。
增减完成之后，再按下移位键切换到第二位数，如此循环下去，当您已经将四位数值都设定好之后，按下设定键(SET)，即可将此设定值写入控制器，完成设定。
4.1.2 按设定键(SET)来切换不同参数设定4.1.3在Level 1(User Level)中，按住设定键(SET)5秒，即可进入Level 2 (PID Level)进行参数设定。
在Level 2中，按住设定键(SET)5秒，即再可回到Level 1。
4.1.4 如果一分钟内没有任何按键被按下，控制器会自动回到Level 1显示 4.1.5 不管控制器现在显示在哪一个LEVEL ，按下A/M 键 即可回到Level 1。
4.1.6 当 OUTL 被设定为0时,控制器没有输出。
4.2 LEVEL 2 (PID Level)按住设定键(SET)5秒，即可进入Level 2第一組比例帶範圍：0-200%當P=0時為 ON/OFF 控制第一組積分時間第一組微分時間Dea d-band T ime自動演算偏移量(Auto tuning offset Value)第一組工作週期(Cycle time 1)第一組輸出遲滯調整(Hysteresis 1)第二組比例帶第二組積分時間第二組微分時間第二組工作週期(Cycle time 2)第二組輸出遲滯調整(Hysteresis 2)第一組輸出間隙第二組輸出間隙參數鎖定範圍：0~3600 秒當I=0時，積分關閉範圍：0~900 秒當D=0時，微分關閉Dea d ti me c ompensation Range：0~1000 Sec範圍：0~USPL 範圍：0~150秒SSR輸出=1，4 ~ 20mA輸出=0，Relay輸出一般設定在10以上範圍：0~1000(ON/OFF 控制用)PV 大於 SV，OFFPV 小於等於(SV-HYS1) ，ON 與 P1 相同與 I1 相同與 D1 相同與 CY T1 相同與 HY S1 相同第一組輸出提早"OFF"(雙輸出時才需設定)第二組輸出提早"ON"(雙輸出時才需設定)LCK=0000，可以進入任何Level(不包括SET L EV EL)，並變更其參數LCK=1111，可以進入任何Level(包括SET L EV EL)，並變更其參數值LCK=0100，只可以進入Level 1及Level 2，並變更其參數值LCK=0110，只可以進入Level 1及Level 2，只能變更Level 1的參數值LCK=0001，只可以進入Level 1，只能變更SV LCK=0101，除了LCK之外的任何參數都不能變更4.3LEVEL 3 (INPUT Level)当LCK=0000时，同时按住设定键(SET)及移位键( )5秒，即可进入LEVEL 3主輸入類型選擇(Input 1)詳見P.12 ~ 13，輸入選擇表主輸入信號"低點"調整(Analog input Low point 1)主輸入信號"高點"調整(Analog input High point 1)小數點位置調整(Decimal point)設定值最低點限制(Lower set-point limi t)設定值最高點限制(Upper set-point limit)副輸入信號"低點"調整(Analog input Low point 2)副輸入信號"高點"調整(Analog input High point 2)第一組輸入警報模式(Alarm mode of AL1)第一組警報時間調整(Alarm 1 time set)第二組輸入警報模式(Alarm mode of AL2)第二組警報時間調整(Alarm 2 time set)第三組輸入警報模式(Alarm mode of AL3)第三組警報時間調整(Alarm 3 time set)範圍：LSPL~USPL與ANL1相同可選擇0000，000.0，00.00，0.000四種範圍：LSPL~USPL與 ANL2 相同範圍:00~19(詳見P.14~15，警報模式選擇表)範圍：0~99.59 分0：警報閃爍，99.59：警報持續其它值：警報延遲(dela y)動作時間與 ALD1 相同與 ALT 1 相同與 ALD1 相同與 ALT 1 相同警報遲滯調整(Hystersis of a larm)範圍：0~1000第一組輸出低點校正(Calibrate the low va lue of output 1)範圍：LSPL~USPL第一組輸出高點校正(Calibrate the high value of output 1)範圍:0~9999第二組輸出低點校正(Calibrate the low value of output 2)第二組輸出高點校正(Calibrate the high value of output 2)Transmitter 輸出低點校正(Calibrate the low value of output 3)馬達閥門(valve)運轉時間設定程式執行等待溫度(只適用於PFY型號)馬達控制遲滯調整(Hystersis for motor control)通訊機號(ID number)通訊鮑率(Baudrate)SV 補償(SV composation)PV 補償(PV composation)PV 與 SV的單位軟體濾波(Soft Filter)don't care與 CLO1 相同與 CHO1 相同與 CLO1 相同範圍：0~150 秒0=不等待其它值=等待溫度範圍：0~1000範圍：0 ~ 99可選擇110，300，1200，2400，4800，9600 bps 範圍：-1000~1000範圍：LSPL~USPL可選擇：C(℃)，F(℉)，A(Analog)範圍：0.05~1.00調整PV反應時間(愈大，PV反應越快)加熱/冷卻模式選擇可選擇heat(加熱)，cool(冷卻)控制方式可選擇：PID，Fuzzy 電源頻率可選擇：50，60HZTransmitter 輸出高點校正(Calibrate the high value of output 3)與 CHO1 相同4.4 PROGRAM LEVEL (只出现于”可程式”控制器)程式執行"組"別設定"顯示"目前程式執行至第N組第N段"顯示"程式執行至結束之倒數計時時間第一段SV設定值範圍：LSPL~USPL第一段時間設定值範圍：0~99小時59分第一段輸出百分比限制範圍：0~100%第二段SV設定值範圍：LSPL~USPL第二段時間設定值範圍：0~99小時59分第二段輸出百分比限制範圍：0~100%第三段SV設定值範圍：LSPL~USPL第三段輸出百分比限制範圍：0~100%第四段SV設定值範圍：LSPL~USPL第四段時間設定值範圍：0~99小時59分第四段輸出百分比限制範圍：0~100%第五段SV設定值範圍：LSPL~USPL第五段時間設定值範圍：0~99小時59分第五段輸出百分比限制範圍：0~100%第六段SV設定值範圍：LSPL~USPL第六段時間設定值範圍：0~99小時59分第六段輸出百分比限制範圍：0~100%第七段SV設定值範圍：LSPL~USPL第七段時間設定值範圍：0~99小時59分第七段輸出百分比限制範圍：0~100%第八段SV設定值範圍：LSPL~USPL第八段時間設定值範圍：0~99小時59分第八段輸出百分比限制範圍：0~100%第三段時間設定值範圍：0~99小時59分4.5.1 共有两组(每组八段)可供选择，每段均可用来产生升温斜率(RAMP)及持温时间(SOAK)。
4.5.2 操作说明1. 按键：启动程式执行，PRO灯会开始闪烁。
：暂停程式执行，PRO灯会停止闪烁，但仍然亮着。
