第九讲变压器工作原理
变压器工作原理
变压器工作原理变压器是一种电气设备，用于改变交流电的电压和电流。
它通过电磁感应的原理工作，将输入电压转换为所需的输出电压。
下面将详细介绍变压器的工作原理。
一、基本原理变压器由两个线圈组成，一个是输入线圈，也称为初级线圈或者原线圈，另一个是输出线圈，也称为次级线圈或者副线圈。
这两个线圈通过一个磁性铁芯连接在一起。
当输入线圈中通过交流电流时，它会在铁芯中产生一个交变磁场。
这个磁场会穿过输出线圈，从而在次级线圈中产生感应电动势。
根据法拉第电磁感应定律，当磁通量发生变化时，会在线圈中产生感应电动势。
二、工作过程1. 变压器的工作过程可以分为两个阶段：磁场的形成和磁场的传递。
2. 磁场的形成：当输入线圈中通过交流电流时，产生的电流会在铁芯中形成一个交变磁场。
这个磁场的大小和方向会随着输入电流的变化而变化。
3. 磁场的传递：形成的交变磁场会穿过铁芯，从而传递到输出线圈中。
在输出线圈中，磁场会诱导出一个感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与磁场的变化率成正比。
4. 变压器的变比：变压器的变比是指输入线圈和输出线圈的匝数比。
根据变压器的工作原理，输入线圈和输出线圈之间的电压比等于它们的匝数比。
例如，如果输入线圈的匝数是输入线圈的两倍，那末输出线圈的电压将是输入线圈电压的两倍。
5. 理想变压器的特点：理想变压器是指在没有能量损耗的情况下工作的变压器。
在理想变压器中，输入功率等于输出功率。
根据功率守恒定律，输入电压乘以输入电流等于输出电压乘以输出电流。
三、应用领域变压器在电力系统中广泛应用，其主要功能包括：1. 电压变换：变压器可以将高电压变换为低电压，或者将低电压变换为高电压。
这在输电和配电系统中非常重要，可以有效减小输电过程中的电能损耗。
2. 绝缘：变压器可以将输入电路和输出电路隔离开来，从而实现绝缘的效果。
这对于保护人员和设备的安全非常重要。
3. 电流变换：变压器可以根据需要改变电流的大小。
例如，在电子设备中，变压器可以将高电流变换为低电流，以满足电子元件的工作要求。
变压器作用原理
变压器作用原理变压器是一种重要的电力设备，被广泛应用于各类电力系统以及电子设备中。
它的主要作用是通过变换电压来实现电能的传输和分配。
本文将介绍变压器的作用原理，以及它在电力系统中的应用。
一、变压器的工作原理变压器是基于电磁感应原理工作的。
它由两个线圈（分别称为“主线圈”和“副线圈”）通过互感作用连接在一起。
主线圈通常被称为“初级线圈”，而副线圈则是“次级线圈”。
当交流电通过主线圈时，产生的磁场会穿过次级线圈，由此引起次级线圈中的电动势。
根据法拉第电磁感应定律，当磁通量发生变化时，会在导体中产生感应电动势。
由于变压器的核心被制成铁芯，能够集中和增强磁场，因此次级线圈中的感应电动势将与主线圈中的电源电压成比例。
二、变压器的电压变换根据变压器的工作原理，可以实现电压的变换。
变压器的变比（也称为变压比）定义为次级线圈的电压与主线圈电压之比。
变压比可以通过变压器的线圈匝数比来确定。
当主线圈的匝数多于次级线圈时，即主线圈匝数N1大于次级线圈匝数N2时，称为升压变压器。
在这种情况下，主线圈的输入电压（或称为“输入电源电压”）高于次级线圈的输出电压（或称为“负载电压”）。
相反，当主线圈的匝数少于次级线圈时，即主线圈匝数N1小于次级线圈匝数N2时，称为降压变压器。
在这种情况下，主线圈的输入电压低于次级线圈的输出电压。
通过变压器的电压变换，可以适应不同电压等级之间的能量传输和分配需求。
在实际应用中，变压器被广泛用于电力系统中的输电、配电和变电过程中。
三、变压器的功率变换除了电压变换，变压器还可以实现功率的变换。
由于变压器是根据能量守恒原理工作的，输入功率等于输出功率。
变压器的输入功率可以通过以下公式计算：输入功率 = 输入电压 ×输入电流同样，输出功率可以通过以下公式计算：输出功率 = 输出电压 ×输出电流变压器的效率定义为输出功率与输入功率之比，通常表示为百分数。
高效的变压器可以最大限度地减少电能的损耗。
变压器的工作原理
变压器的工作原理一、引言变压器是电力系统中常见的电气设备之一，广泛应用于发电厂、变电站、工矿企业和家庭等场所。
本文将详细介绍变压器的工作原理，包括基本原理、结构和工作过程。
二、基本原理1. 电磁感应定律变压器的工作原理基于电磁感应定律，即当导体中的磁通量发生变化时，会在导体中产生感应电动势。
这个定律是由法拉第在19世纪提出的。
2. 互感定律互感定律是变压器工作的基础，它描述了两个线圈之间的电磁耦合现象。
当一个线圈中的电流变化时，会在另一个线圈中感应出电动势。
三、结构1. 主要部件变压器主要由铁心、一次线圈（也称为初级线圈）、二次线圈（也称为次级线圈）和冷却装置组成。
2. 铁心铁心是变压器的核心部件，通常由硅钢片叠压而成。
它的作用是集中磁场并减少能量损耗。
3. 线圈一次线圈和二次线圈分别绕在铁心上。
一次线圈接通输入电源，二次线圈则输出变压后的电压。
4. 冷却装置变压器在工作过程中会产生一定的热量，冷却装置的作用是散热，保持变压器的正常工作温度。
四、工作过程1. 步骤变压器的工作过程可以分为以下几个步骤：- 输入电流通过一次线圈产生磁场；- 磁场通过铁心传导到二次线圈；- 在二次线圈中产生感应电动势；- 输出电流从二次线圈流出。
2. 变压比变压器的变压比是指一次线圈和二次线圈的匝数比。
根据互感定律，变压比决定了输入电压和输出电压之间的关系。
3. 理想变压器理想变压器是指在没有能量损耗的情况下工作的变压器。
在理想变压器中，输入功率等于输出功率，变压比等于输入电压与输出电压之比。
五、应用领域变压器广泛应用于各个领域，包括：1. 电力系统：变压器用于输电和配电，将发电厂产生的高压电能转换为低压电能供应给用户。
2. 工矿企业：变压器用于电力设备的供电，如机电、照明设备等。
3. 家庭：变压器用于家庭电器的供电，如电视、冰箱、空调等。
六、总结变压器是一种基于电磁感应定律和互感定律工作的电气设备。
它通过变压比将输入电压转换为输出电压，广泛应用于电力系统、工矿企业和家庭等场所。
变压器的工作原理

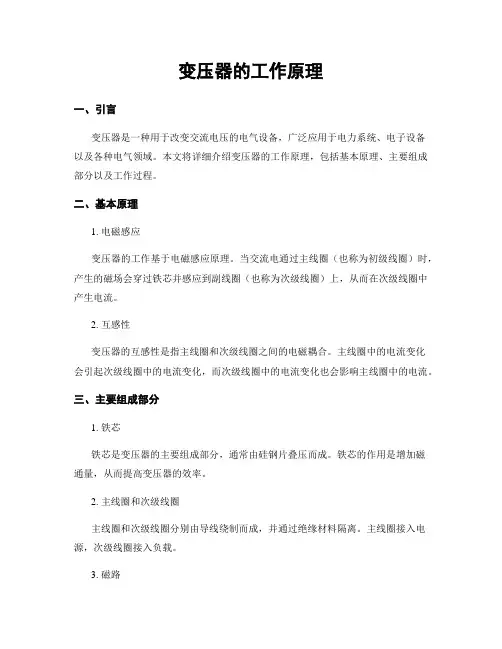

变压器的工作原理一、引言变压器是一种用于改变交流电压的电气设备，广泛应用于电力系统、电子设备以及各种电气领域。
本文将详细介绍变压器的工作原理，包括基本原理、主要组成部分以及工作过程。
二、基本原理1. 电磁感应变压器的工作基于电磁感应原理。
当交流电通过主线圈（也称为初级线圈）时，产生的磁场会穿过铁芯并感应到副线圈（也称为次级线圈）上，从而在次级线圈中产生电流。
2. 互感性变压器的互感性是指主线圈和次级线圈之间的电磁耦合。
主线圈中的电流变化会引起次级线圈中的电流变化，而次级线圈中的电流变化也会影响主线圈中的电流。
三、主要组成部分1. 铁芯铁芯是变压器的主要组成部分，通常由硅钢片叠压而成。
铁芯的作用是增加磁通量，从而提高变压器的效率。
2. 主线圈和次级线圈主线圈和次级线圈分别由导线绕制而成，并通过绝缘材料隔离。
主线圈接入电源，次级线圈接入负载。
3. 磁路磁路由铁芯和空气间隙组成。
铁芯提供了低磁阻路径，使磁场能够集中在铁芯中，而空气间隙则用于控制磁通量。
四、工作过程1. 空载状态在空载状态下，变压器的次级线圈未接入负载。
主线圈中的交流电流产生的磁场通过铁芯感应到次级线圈，从而在次级线圈中产生感应电动势。
由于次级线圈未接入负载，所以感应电动势会导致次级线圈中产生很小的电流，这个电流称为空载电流。
2. 负载状态当将负载接入次级线圈时，次级线圈中的电流会增加。
根据互感性原理，次级线圈中的电流变化会影响主线圈中的电流。
主线圈中的电流也会随之变化，从而改变主线圈产生的磁场。
这个变化的磁场会再次感应到次级线圈，从而使次级线圈中的电流保持稳定。
3. 变压器的变比变压器的变比是指主线圈和次级线圈的匝数比。
根据变比，变压器可以实现升压或降压的功能。
当主线圈匝数大于次级线圈匝数时，变压器为升压变压器；当主线圈匝数小于次级线圈匝数时，变压器为降压变压器。
五、总结变压器是一种基于电磁感应原理工作的电气设备，通过主线圈和次级线圈之间的互感性实现电压的变换。
变压器的结构及工作原理
变压器的结构及工作原理变压器是一种主要用来改变交流电压的电气设备，它由铁芯和绕组两部分组成。
其中铁芯通常由硅钢片组成，绕组则分为初级绕组和次级绕组。
变压器的工作原理是基于法拉第电磁感应定律和能量守恒定律。
当主绕组中通入交流电时，产生的交变磁场会穿过铁芯并感应次级绕组中的电动势，从而导致次级绕组中的电流流动。
在变压器的工作过程中，主绕组的交变磁场会通过铁芯传导到次级绕组上，从而实现能量的传递。
变压器的工作原理可以分为以下几个步骤：1.主绕组中通入交流电流。
当电流通过主绕组时，会在铁芯中产生交变磁场。
2.交变磁场传导到次级绕组中。
由于铁芯的导磁性能，交变磁场会通过铁芯传导到次级绕组上。
3.感应电动势产生。
当交变磁场穿过次级绕组时，会产生感应电动势，根据法拉第电磁感应定律，感应电动势的大小与交变磁场的变化率有关。
4.次级绕组中产生电流。
感应电动势的存在会导致次级绕组中的电流流动，从而实现能量的传递。
变压器主要依靠铁芯起到导磁作用，以确保交变磁场能够传导到次级绕组上。
铁芯由硅钢片叠压而成，硅钢片具有较低的磁导率和较高的电阻率，这样可以减小铁芯中的涡流损耗和铁耗，提高变压器的效率。
绕组的设计也是变压器工作的关键。
初级绕组用于接入电源，次级绕组用于输出电压。
而且，变压器通常采用密绕绕组，即采用多层绕组或薄绝缘线圈，以增加绕组的填充系数，提高变压器的功率因数。
变压器的工作原理可以从能量守恒定律的角度进行解释。
主绕组中的电能通过变压器的磁场传导到次级绕组上，在这个过程中，电能的电压和电流比例发生改变。
根据能量守恒定律，变压器的输入功率等于输出功率，即：输入功率=输出功率输入电流×输入电压=输出电流×输出电压这就是变压器的工作原理。
根据变压器的匝比可以改变输出电压和电流的大小，从而实现对电能的改变和传输。
总之，变压器是一种利用电磁感应原理实现电压变换的电气设备。
它的工作原理基于法拉第电磁感应定律和能量守恒定律，通过铁芯和绕组的结构设计，实现输入电能到输出电能的转换。
变压器的工作原理
变压器的工作原理一、引言变压器是电力系统中常用的电气设备，用于改变交流电的电压和电流。
本文将详细介绍变压器的工作原理，包括基本原理、主要组成部份以及工作过程。
二、基本原理变压器的工作原理基于电磁感应定律。
当交流电通过一个线圈时，会在线圈中产生磁场。
当另一个线圈挨近时，磁场会穿过第二个线圈，从而在第二个线圈中产生感应电动势。
这种通过磁场传递能量的现象被称为互感现象。
三、主要组成部份1. 磁芯：变压器的磁芯通常由铁芯制成，用于增强磁场的传导能力。
铁芯通常采用硅钢片叠压而成，以减少铁芯中的涡流损耗。
2. 一次线圈（原边线圈）：一次线圈是与电源连接的线圈，通过一次线圈流过的电流产生磁场。
3. 二次线圈（副边线圈）：二次线圈是与负载连接的线圈，通过互感现象从一次线圈中感应出电动势，从而产生二次电流。
4. 绝缘层：绝缘层用于隔离线圈和磁芯，防止电流短路和电击危（wei）险。
四、工作过程变压器的工作过程可以分为两个阶段：空载和负载。
1. 空载：在空载状态下，变压器的二次侧没有负载，即没有电流通过。
一次线圈中的交流电流会产生磁场，通过磁感应作用，将能量传递到二次线圈中。
由于二次线圈没有负载，所以几乎没有电流流过。
2. 负载：当负载连接到变压器的二次侧时，二次线圈中会有电流流过。
根据电磁感应定律，二次线圈中的电流会产生磁场，这个磁场会与一次线圈的磁场相互作用，从而改变一次线圈中的电流。
变压器的工作原理可以用以下公式来表示：V1 / V2 = N1 / N2其中，V1和V2分别表示一次侧和二次侧的电压，N1和N2表示一次侧和二次侧的匝数。
五、应用领域变压器广泛应用于电力系统中，主要用于以下领域：1. 输电：变压器用于将发电厂产生的高电压电能升压为输电路线所需的高压，以减少输电过程中的能量损耗。
2. 配电：变压器用于将输电路线的高压电能降压为适合于工业、商业和家庭用电的低压。
3. 电子设备：变压器用于电子设备中，将电网提供的交流电转换为适合于电子设备的低压和稳定电流。
变压器原理
变压器原理§变压器基本工作原理、结构与额定数据一、理想变压器的运行原理：{2111eeiu→→→φ·变压器电动势：匝数为N的线圈环链φ，当φ变化时，线圈两端感生电动势e的大小与N及dd tφ成正比，方向由楞次定律决定。
·楞次定律：在变化磁场中线圈感应电动势的方向总是使它推动的电流产生另一个磁场，阻止原有磁场的变化。
U2＋－变压器的基本结构U1高U1+ e1=0一次侧等效电路(假定一次侧线圈电阻值为零)e22U2－e2=0二次侧等效电路·假设：1、一二次侧完全耦合无漏磁，忽略一二次侧线圈电阻；2、忽略铁心损耗；3、忽略铁心磁阻；4、1U为正弦电压。
·假定正向：电动势是箭头指向为高，电压是箭头指向为低。
·主磁通方向由一次侧励磁电流和绕组缠绕方向通过右手螺旋法则确定。
·一次侧感应电动势的符号：由它推动的电流应当与励磁电流方向相反，所以它的实际方向应当高电位在上，图中的假定正向与实际方向相反，故有dtd e 1Φ-=N 1 ·二次侧感应电动势的符号：由它推动的电流应当阻止主磁通的变化，即按右手螺旋法则应当产生与主磁通方向相反的磁通，按图中副方绕组的缠绕方向，它的实际方向也应当高电位在上，图中的假定正向与实际方向也相反，所以有dtd Ne 2Φ-=2，一二次侧感应电动势同相位。
而按照电路理论，有u e u e 1122=-=·变压器的电压变比21212121e U U E E N N e e K ====·因为假定铁心损耗为零，故有变压器一二次侧视在功率相等：2I =U I U 211,故e K I I 121= ·L e L LZ K I U Z , I U Z 21122===∧ ·变压器的功能是在实现对电压有效值变换的同时， 还实现了对电流有效值和阻抗大小的变换。
二、基本结构〖阅读〗 三、额定数据·S N ：额定工况下输出视在功率保证值。
变压器的工作原理详解
变压器的工作原理详解变压器是一种常见的电气设备，其主要作用是将交流电的电压变换为适合特定用途的电压。
它在电力系统、电子设备以及工业生产中起到至关重要的作用。
本文将详细介绍变压器的工作原理，从结构到工作过程进行解析。
一、变压器的结构变压器主要由两个线圈（即主线圈和副线圈）和磁性材料的铁芯构成。
铁芯通常由硅钢片叠压而成，这样可以降低铁芯中的涡流损耗。
主线圈和副线圈分别由导线绕在铁芯上，它们之间通过互感作用来实现电压的变换。
二、变压器的工作原理变压器的工作原理可以从两个角度进行解释，即基于电磁感应和能量守恒定律。
1. 基于电磁感应当交流电流通过主线圈时，会产生一个交变的磁场。
这个交变的磁场穿过铁芯并影响副线圈，从而在副线圈中诱发出一定的电动势。
根据法拉第电磁感应定律，磁场的变化导致了电势的变化，因此在副线圈中会产生电压。
2. 基于能量守恒定律根据能量守恒定律，变压器的输入功率应等于输出功率。
当输入线圈中的电流引起磁场变化时，通过交流电路传输的功率等于电流乘以电压。
因此，输入线圈中的功率等于输出线圈中的功率，即Vin×Iin = Vout×Iout。
根据这个原理，我们可以推导出变压器的电压变换比率为Vout/Vin = Nout/Nin，其中Nout和Nin分别是副线圈和主线圈的匝数。
可以看出，变压器的主要作用是改变线圈的匝数比例，从而实现电压的升降。
三、变压器的工作过程在实际应用中，变压器通过输入线圈（即主线圈）中的电流生成交变的磁场。
这个交变磁场传导到铁芯中，再从铁芯传导到输出线圈（即副线圈），从而产生副线圈中的电压。
通过合适设计主副线圈的匝数比例，可以实现输出电压的升降。
变压器工作时，需要注意以下几点：1. 电压比例：根据需要调整主副线圈的匝数比例，以获得期望的电压变换效果。
2. 磁通耦合：为了提高能量的传递效率，主副线圈需要保持高度的磁通耦合。
这通常通过精确设计铁芯的结构和导线的布局来实现。
